INSTALAČNÍ MANUÁL PRO ZAŘÍZENÍ PID Guard

Transkript

1 INSTALAČNÍ MANUÁL PRO ZAŘÍZENÍ PID Guard

2 OBSAH: 1. Informace o návodu Cílová skupina Další informace Symboly ROZSAH DODÁVKY BEZPEČNOSTNÍ POKYNY Správný účel použití Kvalifikace techniků BEZPEČNOSTNÍ OPATŘENÍ Úraz elektrickým proudem Elektrostatický výboj POPIS ZAŘÍZENÍ Montáž Požadavky na místo montáže Montáž PID Boxu mini na montážní konzolu Elektrické zapojení Uzemnění Propojení solárních panelů a měniče (MPPT) Použití rozdělovače Měnič s 1 sledovačem MPP a stringovými pojistkami Měnič s 2 sledovači MPP a stringovými pojistkami Měnič s 3 sledovači MPP a stringovými pojistkami Měnič s 1 sledovačem MPP bez stringových pojistek MĚNIČ SE 2 SLEDOVAČI MPP BEZ stringových POJISTEK Měnič s 3 sledovači MPP bez stringových pojistek Napájení Uvedení do provozu Kontrola SPUŠTĚNÍ PID BOXU MINI Shrnutí montážního návodu Ukončení provozu PID Boxu mini značky Ilumen Demontáž PID Boxu mini Balení PID Boxu mini Likvidace PID Boxu mini Odstraňování potíží PID Doctor mini Instalační manuál EICERO s.r.o. 2

3 10.1 Závady Nedostatečná regenerace PID Resetování PID Boxu mini Oprava PID Boxu mini Kontakt Technické parametry PID Doctor mini Instalační manuál EICERO s.r.o. 3

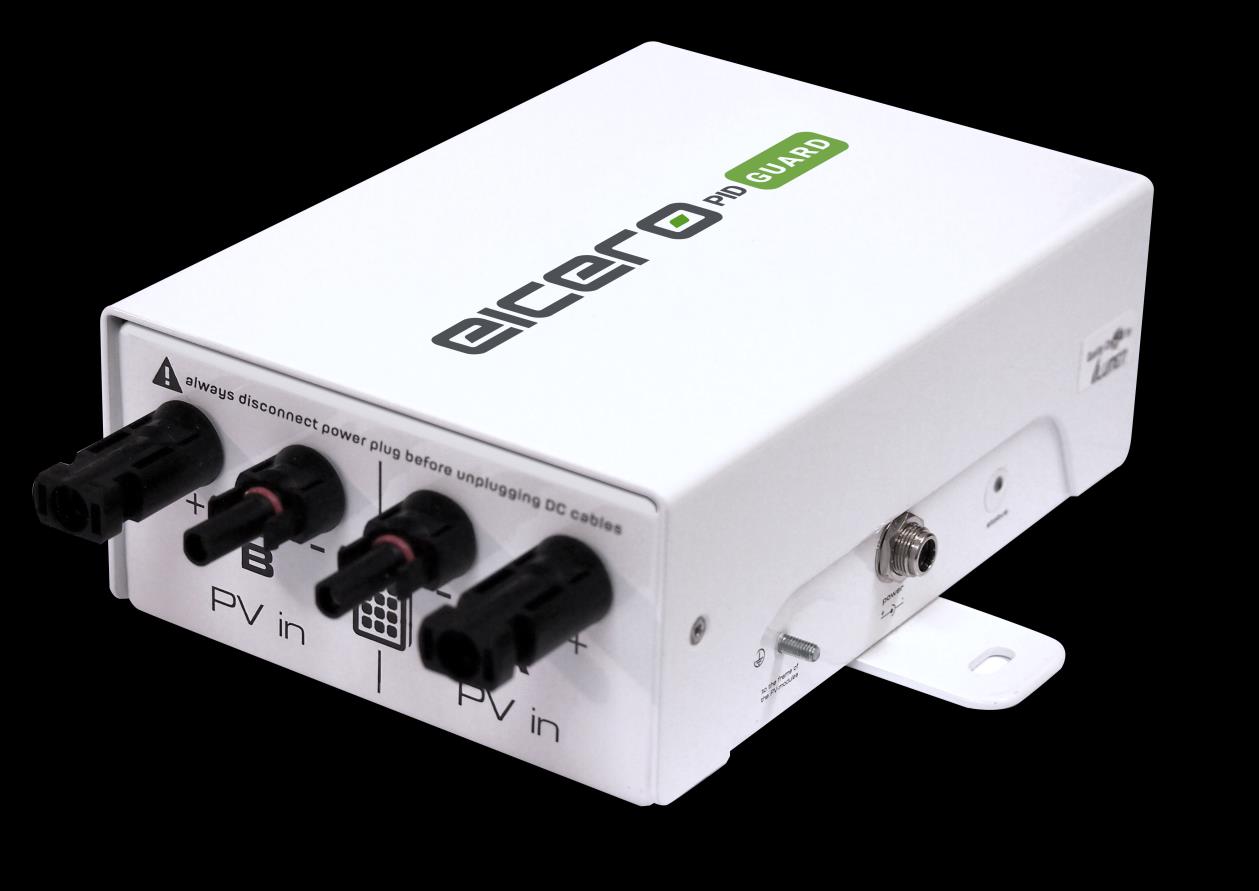

4 1. INFORMACE O NÁVODU Návod obsahuje pokyny pro montáž zařízení PID Guard v provedení Outdoor i Indoor. Výrobcem zařízení je společnost Ilumen (pod označením PID BOX mini), dodavatelem v ČR je společnost EICERO s.r.o. 1.1 CÍLOVÁ SKUPINA Návod je určen kvalifikovaným technikům. Pokyny a postupy uvedené v návodu smí provádět výhradně osoby s dostatečnou odbornou kvalifikací a zkušenostmi. 1.2 DALŠÍ INFORMACE Další informace o zařízení a jeho použití naleznete na webové stránce www. eicero.cz 1.3 SYMBOLY Symbol Popis Označuje situaci, která, pokud jí nebude zabráněno, může vést k poškození zařízení Označuje situaci, která, pokud jí nebude zabráněno, může vést k vážnému nebo dokonce smrtelnému úrazu Informace, která je důležitá pro dané téma nebo účel, nicméně se nevztahuje k bezpečnosti 2. ROZSAH DODÁVKY Součástí dodávky zařízení PID Guard je: 1. 1 x PID Box mini 2. 1 x Napájecí zdroj 3. 1 x Napájecí kabel (se zástrčkou AC) 4. 4 x Pryžové nohy 5. 1 x Instalační manuál 3. BEZPEČNOSTNÍ POKYNY 3.1 SPRÁVNÝ ÚČEL POUŽITÍ PID BOX mini dodává napětí do FV modulů vůči zemi. Zařízení používejte pouze v případě, že je správně nainstalováno dle pokynů uvedených v tomto návodu. Před montáží PID Boxu se ujistěte, že jste schopni zajistit parametry v požadovaném pracovním rozpětí po celou dobu provozu zařízení. PID Doctor mini Instalační manuál EICERO s.r.o. 4

5 Použití PID BOXu k jiným než zde vyjmenovaným účelům bude považováno za jeho zneužití. Použití zařízení k jinému než stanovenému účelu nebo jeho svévolná úprava zneplatní poskytované záruky a povolení k provozu. 3.2 KVALIFIKACE TECHNIKŮ Práce popsané v tomto návodu smí provádět výhradně kvalifikovaný technik. Personál musí mít následující kvalifikaci a zkušenosti: Znalost principu funkce měniče a zkušenosti s jeho ovládáním Bezpečnostní školení o nebezpečích a rizicích souvisejících s montáží a provozem elektrických zařízení a provozů Školení o montáži a zprovoznění elektrických zařízení a provozů Znalost požadavků platných norem a předpisů Znalost pokynů uvedených v tomto návodu, bezpečnostních předpisů a pokynů a jejich dodržování 3.3 BEZPEČNOSTNÍ OPATŘENÍ ÚRAZ ELEKTRICKÝM PROUDEM PID BOX mini je za provozu pod napětím. Před zahájením údržby na FV elektrárně jej vypněte. Chcete-li změnit konfiguraci PID BOXu, nejprve jej vypněte (nejdřív AC, pak DC), vyčkejte min. 20 minut a teprve poté zahajte práce ELEKTROSTATICKÝ VÝBOJ Nikdy neprovozujte PID Box mini, pokud není správně namontován nebo pokud nejsou všechny jeho prvky a kryty řádně upevněny. Vždy se ujistěte, že je PID Box mini řádně uzemněný. 4. POPIS ZAŘÍZENÍ PID BOX mini se umisťuje mezi měnič a řetězce (stringy) solárních panelů. Napětí stringů prochází PID BOXem, přičemž vstupuje na straně označené PV in a vychází na druhé straně označené Inv out. To znamená, že PID BOX mini se zapojuje sériově mezi FV panely a měnič. Jedno zařízení lze využít pro 2 nezávislé sledovače bodu maximálního výkonu (MPPT) 5. MONTÁŽ 5.1 POŽADAVKY NA MÍSTO MONTÁŽE Místo montáže PID BOXu musí být volně a bezpečně přístupné kdykoli bez použití techniky či jiného pomocného vybavení zařízení umístěte do prostoru chráněného před působením větru a deště Neumisťujte PID BOX do prašného prostředí Okolní teplota se musí nacházet v rozpětí C Za běžných podmínek se PID BOX mini montuje přímo pod měnič Nejideálnějším podkladem je rovná plocha. Chcete-li zabránit poškrábání povrchu, můžete pod zařízení vložit pryžové nohy, které jsou součástí dodávky. Nemáte-li k dispozici rovnou plochu pro montáž zařízení, použijte přiloženou montážní konzolu. PID Box montujte vždy tak, aby napájecí vstup směřoval dolů PID Doctor mini Instalační manuál EICERO s.r.o. 5

6 5.2 MONTÁŽ PID BOXU MINI NA MONTÁŽNÍ KONZOLU 1. Vyznačte si polohu otvorů, které budete vrtat, na montážní podklad. 2. Vyvrtejte otvory 3. V případě potřeby do otvorů upevněte hmoždinky 4. Přišroubujte PID Box mini k montážní konzole, včetně vhodných podložek. Ujistěte se, že vstup pro DC napájení směřuje dolů. 5. Zkontrolujte pevnost montáže 6. ELEKTRICKÉ ZAPOJENÍ Při montáži PID Boxu mini musí být vypnutá strana střídavého napětí (AC). Vypínač stejnosměrného napětí (DC) musí být rovněž vypnutý. Po dokončení montáže nejprve zapněte vypínač DC napájení, a poté zapněte AC PID Doctor mini Instalační manuál EICERO s.r.o. 6

7 napájení. V blízkosti montáže PID Boxu mini musí být k dispozici zásuvka AC. Tato zásuvka musí být vždy zapnutá. Ideálním řešením je jednoduchá zásuvka s jednoduchým vypínačem 16 A. 6.1 UZEMNĚNÍ Nejlepšího výsledku dosáhnete, když připojíte rámy solárních modulů k zemnicí přípojce PID Boxu mini. V ideálním případě připojte zemnicí vodič (2,5-4 mm 2 ) k montážním podpěrám solárních panelů (ujistěte se, že montážní podpěry i rámy solárních panelů jsou vyrobeny z elektricky vodivého materiálu). Je velmi důležité zajistit, aby všechny rámy všech solárních panelů měly elektrický potenciál země. V případě potřeb propojte jednotlivé montážní konstrukce pomocnými vodiči. 6.2 PROPOJENÍ SOLÁRNÍCH PANELŮ A MĚNIČE (MPPT) Před zahájením montáže PID Boxu mini mezi FV panely a měnič vždy nejprve vypněte spínač DC jistič na měniči. Před zahájením práce na PID Boxu mini vždy vypněte DC jistič měniče napětí, a teprve poté odpojte kabely vedoucí od FV modulů. Vždy připojte FV moduly k PID Boxu mini. U PID Boxu mini připojte vstup označený A pv in + ke kladné straně stringu 1 a vstup A pv in - k záporné straně stringu 1. MPPT. String 2 připojte shodným způsobem ke vstupům označeným B pv in. Poté připojte měnič. Dále připojte vstup PID Boxu mini označený A inv. out + ke kladnému vstupu 1. MPPT u měniče. Nyní připojte vstup označený A inv. out - k zápornému vstupu 1. MPPT u měniče. Veškeré nevyužité vstupy a výstupy utěsněte vhodnou záslepkou. Pokud pracujete s měniči více sledovačů MPP, nesměšujte FV panely z různých sledovačů MPP. PID Doctor mini Instalační manuál EICERO s.r.o. 7

8 Maximální hodnota proudu, která může přes PID Box mini procházet, činí 20-33A (dle modelu) na jeden kanál/mptt. Tato hodnota nesmí být nikdy překročena. Zkontrolujte, že jsou FV panely připojeny ke vstupům A pv in a B pv in PID Boxu mini značky Ilumen. FV panely nesmí být NIKDY připojeny ke vstupům A inv. out a B inv. out. 6.3 POUŽITÍ ROZDĚLOVAČE Každý ze 2 kanálů PID Boxu mini je omezen hodnotou proudu 20-33A. Každý z kanálů má k dispozici pouze jeden vstup pro 20-33A. V případě, že chcete k jednomu kanálu připojit více vstupů, musíte použít rozdělovač. Níže uvádíme přehled nejčastějších způsobů montáže rozdělovače. Měniče můžeme rozdělit na měniče s vnitřní pojistkou stringů a bez pojistkového měniče MĚNIČ S 1 SLEDOVAČEM MPP A STRINGOVÝMI POJISTKAMI MĚNIČ S 2 SLEDOVAČI MPP A STRINGOVÝMI POJISTKAMI PID Doctor mini Instalační manuál EICERO s.r.o. 8

9 6.3.3 MĚNIČ S 3 SLEDOVAČI MPP A STRINGOVÝMI POJISTKAMI MĚNIČ S 1 SLEDOVAČEM MPP BEZ STRINGOVÝCH POJISTEK Vždy si ověřte povolenou hodnotu proudu u jednotlivých vstupů měniče. V případě pochybností se obraťte na výrobce měniče. PID Doctor mini Instalační manuál EICERO s.r.o. 9

10 6.3.5 MĚNIČ SE 2 SLEDOVAČI MPP BEZ STRINGOVÝCH POJISTEK Vždy si ověřte povolenou hodnotu proudu u jednotlivých vstupů měniče. V případě pochybností se obraťte na výrobce měniče MĚNIČ S 3 SLEDOVAČI MPP BEZ STRINGOVÝCH POJISTEK Vždy si ověřte povolenou hodnotu proudu u jednotlivých vstupů měniče. V případě pochybností se obraťte na výrobce měniče. 6.4 NAPÁJENÍ Je velmi důležité, abyste PID Box mini napájeli výhradně pomocí přiloženého napájecího zdroje AC. Nejprve připojte DC stranu napájecího zdroj ke vstupu PID boxu mini. Dále připojte napájecí kabel do vstupu napájecího zdroje (aniž by zástrčka napájecího kabelu byla zapojena do napájecí sítě). Napájecí kabel DC můžete do PID Boxu mini připojit již během montáže. Nezapojujte zástrčku AC do sítě, dokud nebudete chtít PID Box mini uvést do provozu. PID Doctor mini Instalační manuál EICERO s.r.o. 10

11 Máte-li PID Box mini v provedení do venkovního prostředí, ujistěte se, že je pojistný šroub konektoru ss napájení řádně dotažen a je zajištěna vodotěsnost zařízení. Ujistěte se, že montáž napájení provádíte vždy v suchém prostředí, např. u nejbližšího měniče. PID Doctor mini Instalační manuál EICERO s.r.o. 11

12 7. UVEDENÍ DO PROVOZU 7.1 KONTROLA Proveďte finální kontrolu, zda jsou všechny komponenty řádně namontovány a připojeny (podrobnosti viz kapitola 5 a 6 ): Rámy všech FV modulů musí být připojeny ke stejnému zemnicímu potenciálu jako zemnicí svorka PID Boxu mini značky Ilumen. Kabely DC z FV modulů a měniče jsou správně zapojeny Veškeré nevyužité DC vstupy a výstupy jsou utěsněny vhodnou záslepkou Strana DC napájení je správně zapojena Jsou-li všechny tyto položky v pořádku, můžete přikročit k prvnímu spuštění PID Boxu mini. 7.2 SPUŠTĚNÍ PID BOXU MINI PID Box mini pracuje výhradně v automatickém režimu. Chcete-li PID Box mini spustit, zasuňte zástrčku DC napájecího zdroje do běžné zásuvky střídavé napájecí sítě (tato zásuvka musí být neustále zapnutá). Zkontrolujte, zda se na PID Boxu mini rozsvítila dioda. Po kontrole systému se PID Box sám uvede do provozu. Je-li PID Box mini správně připojen k měniči, budou na něm svítit či blikat následující diody. ČERVENÁ DIODA BLIKÁ: napájení ZAP, box však nedetekoval žádný aktivní solární systém MODRÁ DIODA SVÍTÍ: box detekoval aktivní solární systém, nicméně aktuálně neprotéká žádný proud ZELENOMODRÁ DIODA: box detekoval aktivní solární systém, systémem protéká proud ZELENÁ DIODA BLIKÁ: veškeré podmínky spuštění splněny, PID Box mini se do provozu uvede za méně než 30 minut ČERVENÁ DIODA SVÍTÍ: Aktivní PID Box mini v nočních hodinách FIALOVÁ DIODA SVÍTÍ: (pouze u modelů OUTDOOR pro VENKOVNÍ POUŽITÍ) fialová dioda může přepnout na červenou Je běžné, pokud diody při soumraku a při rozbřesku nesvítí. Po spuštění můžete zapnout vypínač DC měniče a následně zapnout stranu střídavého napětí FV elektrárny. 8. SHRNUTÍ MONTÁŽNÍHO NÁVODU Dodržujte uvedené bezpečnostní pokyny (AC strana FV elektrárny VYP a vypínač DC měniče VYP). Namontujte PID Box mini na rovnou plochu. Nemáte-li rovnou plochu k dispozici, namontujte jej přímo na stěnu s použitím přiložené montážní konzoly Připojte zemnicí svorku PID Boxu mini k rámům FV modulů a zkontrolujte propojení s FV moduly Odpojte kabely FV modulů od měniče. PID Doctor mini Instalační manuál EICERO s.r.o. 12

13 Strana A i B je omezena maximální hodnotou proudu 20-33A. Vstup na jedné straně můžete zvýšit zapojením více řetězců (stringů). V takovém případě můžete použít Slučovací kabel DC. Objednat lze dvě verze. Jednu se 2 a jednu se 3 konektory. Nezapomeňte, že je vždy nezbytné dodržet požadavek na max. hodnotu proudu 20-33A na jednotlivých vstupech. I. Připojte kabely FV modulů do vstupů PID Boxu mini (podrobnosti viz kapitola 6.2 ) II. Připojte PID Box mini k měniči (podrobnosti viz 6.2 ) III. IV. Připojte napájecí kabel DC k PID Boxu mini Zapojte napájecí kabel DC do příslušného vstupu (vyrábí-li FV panely elektřinu, na PID Boxu mini se rozsvítí diody). PID Doctor mini Instalační manuál EICERO s.r.o. 13

14 V. Zapněte vypínač DC měniče a následně zapněte stranu střídavého napětí FV elektrárny. 9. UKONČENÍ PROVOZU PID BOXU MINI ZNAČKY ILUMEN 9.1 DEMONTÁŽ PID BOXU MINI Vypněte PID Box mini. Odpojte jej od napájecí sítě. Vyčkejte min. po dobu 20 minut. Zajistěte napájecí kabel proti opětovnému zasunutí do napájecí sítě. Odpojte vypínač DC od měniče a vyčkejte, dokud se nevybije. Odpojte všechny DC konektory s kabely k FV panelům, a poté odpojte kabely vedoucí k měniči. Po odpojení všech elektrických kabelů proveďte vlastní demontáž PID Boxu. Před zahájením práce na PID Boxu mini vždy nejprve odpojte napájecí kabel DC napětí, a teprve poté odpojte kabely vedoucí od FV modulů. 9.2 BALENÍ PID BOXU MINI Chcete-li PID Box mini zabalit, použijte originální obal, nebo obal odpovídající hmotnosti a rozměrům PID Boxu mini (viz kapitola 12 Technické parametry ). 9.3 LIKVIDACE PID BOXU MINI Po uplynutí životnosti PID Boxu mini jej zlikvidujte v souladu s předpisy pro likvidaci elektronického odpadu, platných v místě instalace zařízení. PID Doctor mini Instalační manuál EICERO s.r.o. 14

15 10. ODSTRAŇOVÁNÍ POTÍŽÍ 10.1 ZÁVADY Stav diody Závada Řešení Nesvítí žádná dioda Nesvítí žádná dioda Dioda svítí jinou barvou než MODROU, ZELENOU, BÍLOU, MODROZELENOU, FIALOVOU NEBO ČERVENOU Zařízení nefunguje Zařízení nefunguje a vydává cvakavé zvuky Zařízení nefunguje Ujistěte se, že je stejnosměrný zdroj zapojen do střídavé napájecí sítě. Ujistěte se, že je napájecí síť funkční. K této situaci dochází za soumraku a při rozbřesku. Po chvíli by se měla dioda rozsvítit. Pokud se nerozsvítí, obraťte se na technický servis společnosti Ilumen. Obraťte se na technický servis společnosti EICERO. V noci nesvítí ČERVENÁ ani FIALOVÁ DIODA, přes den svítí modrá nebo zelenomodrá dioda. Regenerace panelů nefunguje V úvahu připadají 2 příčiny: Panely nemají PID (nicméně během první noci regenerace musí svítit příslušná dioda). Došlo k přerušení zemního spojení mezi PID Boxem mini a rámem FV modulů. V noci bliká červená dioda Zařízení nefunguje Pokud jste PID Box mini připojili v době, kdy již byla venku tma, PID Box mini nebude během této první noci fungovat. Poté, co FV elektrárna projde běžným výrobním cyklem během dne, se PID Box mini běžně spustí a bude v noci pracovat NEDOSTATEČNÁ REGENERACE PID Nedochází-li k dostatečné regeneraci FV modulů nebo se FV moduly neregenerují dostatečně rychle, zkontrolujte následující prvky: Zkontrolujte uzemnění systému. V případě potřeby doplňte propojovací kabely mezi rámy jednotlivých modulů. Je PID Box mini řádně připojen k napájení AC? Je správně připojeno napájení DC? (Svítí příslušná dioda napájení?) Pokud máte s provozem FV elektrárny potíže z důvodu připojení PID Boxu mini, obraťte se na odborníka. PID Doctor mini Instalační manuál EICERO s.r.o. 15

16 10.3 RESETOVÁNÍ PID BOXU MINI PID Box mini jednoduše resetujete odpojením napájecího kabelu DC. Vyčkejte 10 vteřin, a poté připojte napájecí kabel DC zpět do PID Boxu mini. Pokud resetování vaše potíže nevyřeší, podívejte se na řešení potíží uvedená v kapitole 10.1 tohoto návodu OPRAVA PID BOXU MINI Nesnažte se otevřít PID Box mini vlastními silami. V opačném případě přestávají platit příslušné záruky. V případě závady na PID Boxu mini se vždy obraťte na technický servis společnosti EICERO. 11. KONTAKT EICERO s.r.o. Bohunická Brno Tel: projects@eicero.cz PID Doctor mini Instalační manuál EICERO s.r.o. 16

17 12. TECHNICKÉ PARAMETRY Technické parametry PID BOX MINI Vstup FV moduly/měnič Rozsah napětí vstupu FV Výstupní napětí vůči zemi Max. proud FV Max. provozní výstupní proud Soustava (střídavého napětí) Jmenovité střídavé napětí Jmenovitá frekvence střídavé soustavy Spotřeba energie v pohotovostní poloze Typická spotřeba energie při provozu Max. spotřeba energie V Až 1250 V 20 A (25 A na vyžádání) 5 ma 100 až 240 V 47 až 63 Hz < 0,2 W 8 W 20 W Všeobecné parametry Rozměry (š x h x v) 263 x 140 x 72 mm Hmotnost 1100 g Provozní rozsah teploty -25 až 60 C Požadavky na prostředí Model pro vnitřní použití - IP30 - zařízení je určeno výhradně pro použití uvnitř objektu Model pro venkovní použití - IP65 - zařízení je vhodné pro použití uvnitř i vně objektu (stupeň vnitřního krytí napájení: IP30) FV konektory Konfigurace Jeden PID BOX MINI značky ILUMEN na 2 sledovače MPP Max. jeden sledovač MPP na jeden vstup (A/B) MC4 Žádný z připojených solárních modulů nesmí být uzemněný na straně FV, uzemnění lze provést na straně měniče. Zařízení je určeno pro provoz se solárními články typu P. V případě, že chcete zařízení použít s jiným typem technologie, obraťte se na společnost EICERO. Různé Životnost Záruka Certifikáty Až 20 let 24 měsíců PID Doctor mini Instalační manuál EICERO s.r.o. 17
