Převodník tlaku P30 / P31

Transkript

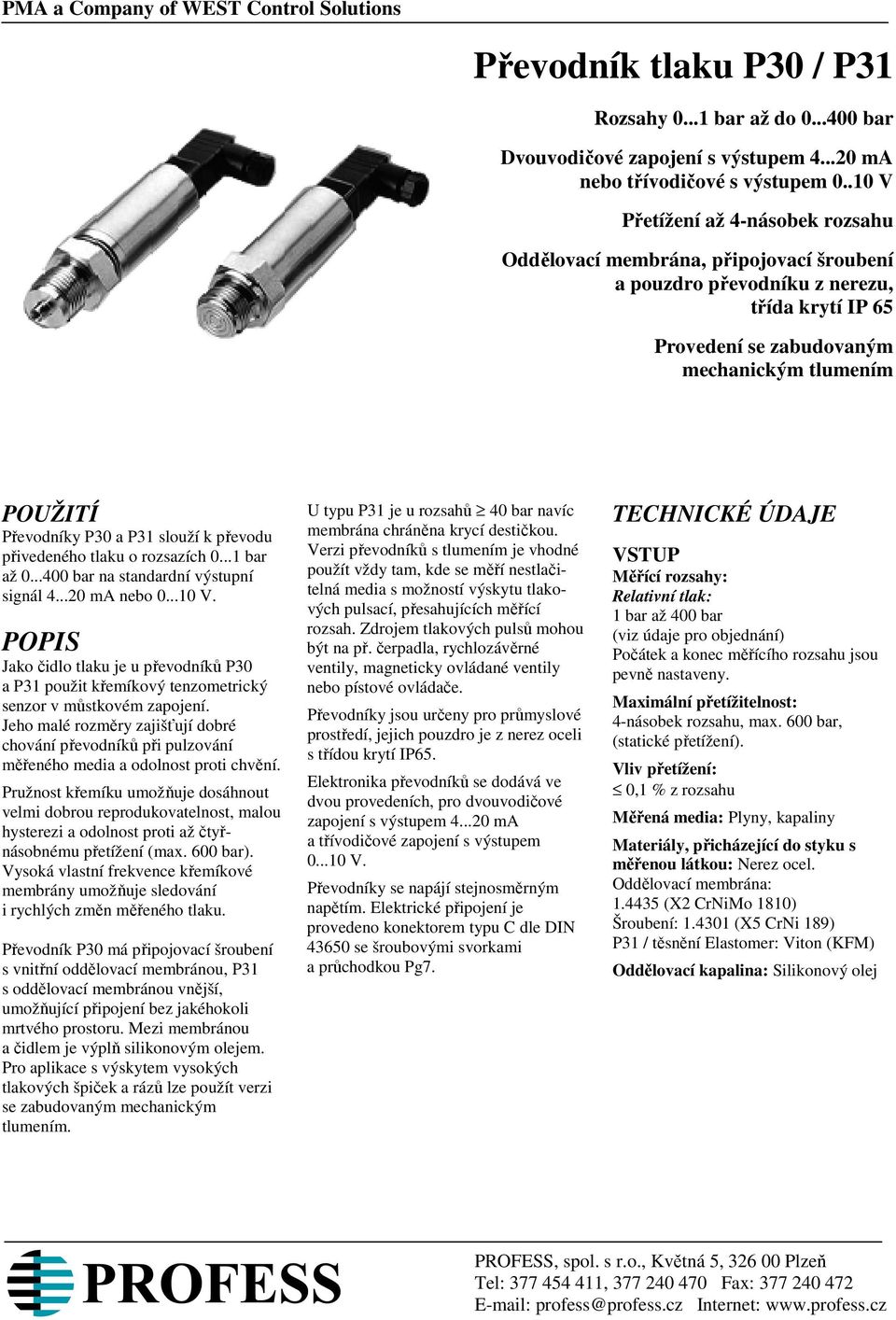

1 PMA a Company of WEST Control Solutions Převodník tlaku P30 / P31 Rozsahy bar až do bar Dvouvodičové zapojení s výstupem ma nebo třívodičové s výstupem V Přetížení až 4-násobek rozsahu Oddělovací membrána, připojovací šroubení a pouzdro převodníku z nerezu, třída krytí IP 65 Provedení se zabudovaným mechanickým tlumením POUŽITÍ Převodníky P30 a P31 slouží k převodu přivedeného tlaku o rozsazích bar až bar na standardní výstupní signál ma nebo V. POPIS Jako čidlo tlaku je u převodníků P30 a P31 použit křemíkový tenzometrický senzor v můstkovém zapojení. Jeho malé rozměry zajišťují dobré chování převodníků při pulzování měřeného media a odolnost proti chvění. Pružnost křemíku umožňuje dosáhnout velmi dobrou reprodukovatelnost, malou hysterezi a odolnost proti až čtyřnásobnému přetížení (max. 600 bar). Vysoká vlastní frekvence křemíkové membrány umožňuje sledování i rychlých změn měřeného tlaku. Převodník P30 má připojovací šroubení s vnitřní oddělovací membránou, P31 s oddělovací membránou vnější, umožňující připojení bez jakéhokoli mrtvého prostoru. Mezi membránou a čidlem je výplň silikonovým olejem. Pro aplikace s výskytem vysokých tlakových špiček a rázů lze použít verzi se zabudovaným mechanickým tlumením. U typu P31 je u rozsahů 40 bar navíc membrána chráněna krycí destičkou. Verzi převodníků s tlumením je vhodné použít vždy tam, kde se měří nestlačitelná media s možností výskytu tlakových pulsací, přesahujících měřící rozsah. Zdrojem tlakových pulsů mohou být na př. čerpadla, rychlozávěrné ventily, magneticky ovládané ventily nebo pístové ovládače. Převodníky jsou určeny pro průmyslové prostředí, jejich pouzdro je z nerez oceli s třídou krytí IP65. Elektronika převodníků se dodává ve dvou provedeních, pro dvouvodičové zapojení s výstupem ma a třívodičové zapojení s výstupem V. Převodníky se napájí stejnosměrným napětím. je provedeno konektorem typu C dle DIN se šroubovými svorkami a průchodkou Pg7. TECHNICKÉ ÚDAJE VSTUP Měřící rozsahy: Relativní tlak: 1 bar až 400 bar (viz údaje pro objednání) Počátek a konec měřícího rozsahu jsou pevně nastaveny. Maximální přetížitelnost: 4-násobek rozsahu, max. 600 bar, (statické přetížení). Vliv přetížení: 0,1 % z rozsahu Měřená media: Plyny, kapaliny Materiály, přicházející do styku s měřenou látkou: Nerez ocel. Oddělovací membrána: (X2 CrNiMo 1810) Šroubení: (X5 CrNi 189) P31 / těsnění Elastomer: Viton (KFM) Oddělovací kapalina: Silikonový olej PROFESS, spol. s r.o., Květná 5, Plzeň Tel: , Fax: profess@profess.cz Internet:

2 2 VÝSTUP Výstupní signál: ma (dvouvodičové zapojení) V (třívodičové zapojení) Charakteristika: Lineární Chyba linearity 0,5% z rozsahu (vztaženo k přímce, procházející počátkem a koncem měř. rozsahu) Tolerance nastavení počátku a konce měřícího rozsahu: 0,2% z rozsahu Zátěž: Dvouvodičové zapojení ma: R L = (U s - 12 V)/0.02 A kde U s = napájecí napětí. Třívodičové zapojení V: > 5 kω Doba odezvy: Bez tlumení cca 2 ms, s tlumením cca 5 ms NAPÁJENÍ Napájecí napětí: V ss (dvouvodičové zapojení) V ss (třívodičové zapojení) Vliv napájecího napětí: 0.3% v rozmezí mezi 12 a 30 V (dvouvodičové zapojení), 0.3% v rozmezí mezi 15 a 30 V (třívodičové zapojení). Přípustné zvlnění: 4 V šp-šp Spotřeba: 6 ma (třívodičové zapojení) PODMÍNKY PROSTŘEDÍ Mezní teplota okolí: C Teplota měřeného media: C Vliv teploty na počátek měřícího rozsahu: Typický 0.2%/10K z rozsahu, maximální 0.5%/10K. Vliv teploty na rozsah: Typický 0.2%/10K z rozsahu, maximální 0.4%/10K. U měř. rozsahů 6 bar jsou hodnoty o 0.1%/10K vyšší. Teplota skladování: C Klimatická kategorie: Třída 4 Z (při Z = 70 C) dle VDI/VDE 3540; (odpovídá HSC dle DIN ) Chvění a rázy: Rázový test Eb dle DIN IEC , test chvění Fc dle DIN IEC Elektromagnetická kompatibilita Převodníky plně vyhovují normám EN a EN a mohou být používány v průmyslovém prostředí i v obydlených oblastech bez omezení. VŠEOBECNÉ ÚDAJE Materiály Pouzdro: Nerez ocel Konektor: Polyamid Třída krytí IP 65 dle DIN IP 68 (do 1 m vodního sloupce) dle DIN P30 - Připojovací šroubení: Závit G1/2A, G1/4A nebo M20x1.5 dle DIN 16288, tvar B, těsnění B dle DIN P31 - Připojovací šroubení: Závit G1/2A nebo M20x1.5, těsnění na kov dle DIN 3852, tvar A, těsnicí kroužek A21x26mm dle DIN 7603 (těsnění není v dodávce převodníku), nebo těsnění z elastomeru, FPM (Viton), které se dodává spolu s převodníkem. : Konektor typ C (DIN 43650) nebo kablík s volnými konci Montážní poloha: Libovolná Způsob montáže: P30: Šroubení se závitem G1/2A, G1/4A nebo M20x1.5 P31: Šroubení se závitem G1/2A nebo M20x1.5 Chyba torzního namáhání: P30: < 0,2%; P31 < 0.3 % Váha: P30 cca 0.22 kg; P31 cca 0,18 kg Příslušenství: Návod k použití Dvouvodičové zapojení 1 = výstup (+) (červená) výstup (+) 2 = výstup (-) (černá) nezapojeno 3 = nezapojeno (bílá) výstup (-) K měřicí zem (modrá) nezapojeno (zelená) měřící zem Třívodičové zapojení konektor DIN 43650/C kablík 1 = výstup (+) (červená) výstup (+) 2 = výstup/napájení (-) (černá) napájení (+) 3 = napájení (+) (bílá) výstup/napájení (-) K měřicí zem (modrá) nezapojeno (zelená) měřící zem

3 3 Rozměry (v mm) P30: Kablík délka 1,5 m Rozměry (v mm) P31: *+4 mm u provedení s mechanickým tlumením a rozsahem 40 bar Kablík délka 1,5 m *+4 mm u provedení s mechanickým tlumením a rozsahem 40 bar

4 4 P 30 - Údaje pro objednávku bar ,6 bar ,5 bar bar bar bar bar bar bar bar bar bar bar bar bar 19 Procesní připojení G1/2A 0 M20x1.5 1 G1/4A 4 P 3 0 E Konektor DIN 43650/C 0 Kablík, délka 1,5 m 3 Kablík, délka dle zadání 9 Výstupní signál ma, dvouvodičové zapojení V, třívodičové zapojení 3 Provedení s mechanickým tlumením bar bar bar bar bar bar bar bar bar bar bar 69

5 P 31 - Údaje pro objednávku bar ,6 bar ,5 bar bar bar bar bar bar bar bar bar bar bar bar bar 19 Procesní připojení G1/2A, kovové těsnění 0 M20x1.5, kovové těsnění 1 G1/2A, FPM těsnění 2 M20x1.5, FPM těsnění 3 P 3 1 E Konektor DIN 43650/C 0 Kablík, délka 1,5 m 3 Kablík, délka dle zadání 9 Výstupní signál ma, dvouvodičové zapojení V, třívodičové zapojení 3 Provedení s mechanickým tlumením bar bar bar bar bar bar bar bar bar bar bar Změna údajů vyhrazena
