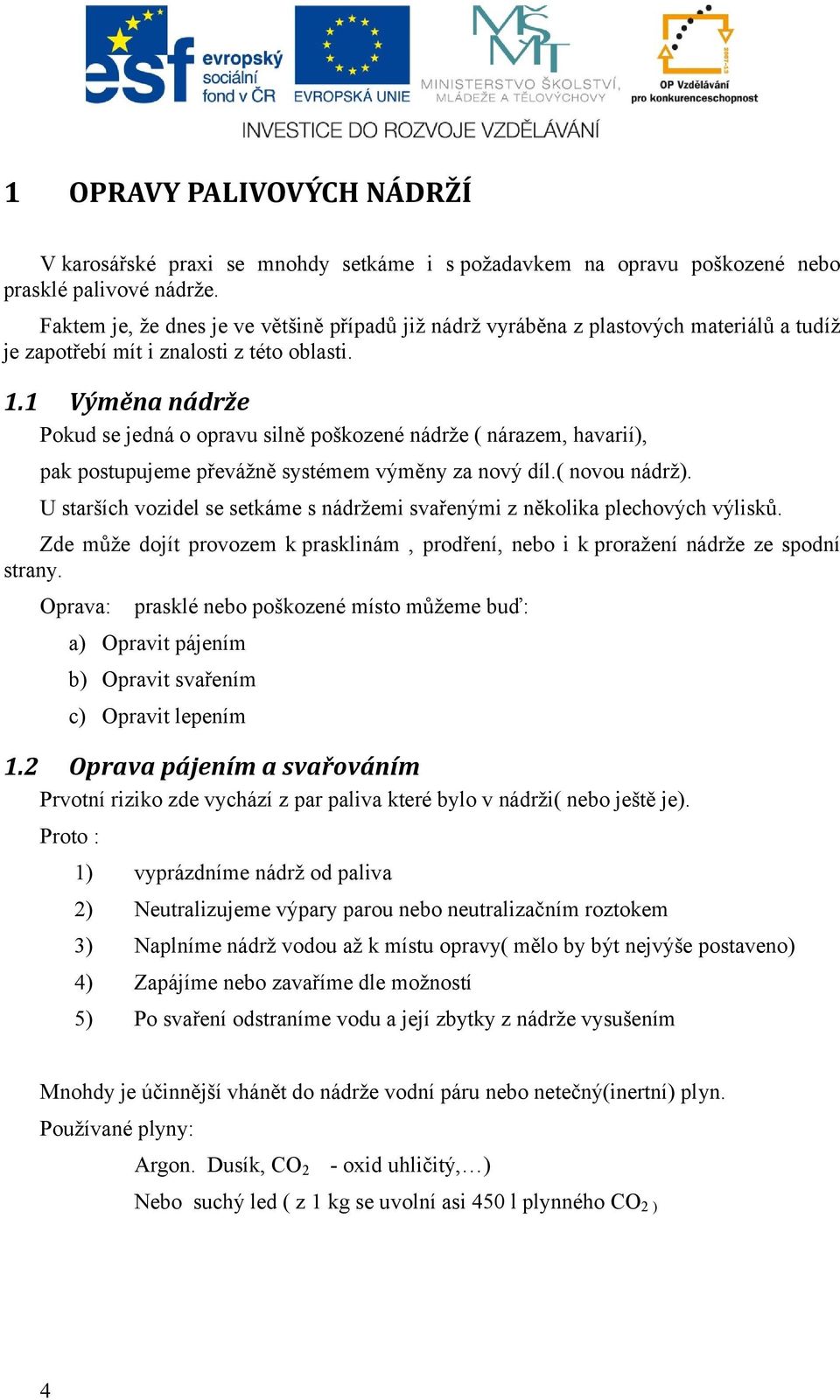

4 1 OPRAVY PALIVOVÝCH NÁDRŽÍ V karosářské praxi se mnohdy setkáme i s požadavkem na opravu poškozené nebo prasklé palivové nádrže. Faktem je, že dnes je ve většině případů již nádrž vyráběna z plastových materiálů a tudíž je zapotřebí mít i znalosti z této oblasti. 1.1 Výměna nádrže Pokud se jedná o opravu silně poškozené nádrže ( nárazem, havarií), pak postupujeme převážně systémem výměny za nový díl.( novou nádrž). U starších vozidel se setkáme s nádržemi svařenými z několika plechových výlisků. Zde může dojít provozem k prasklinám, prodření, nebo i k proražení nádrže ze spodní strany. Oprava: prasklé nebo poškozené místo můžeme buď: a) Opravit pájením b) Opravit svařením c) Opravit lepením 1.2 Oprava pájením a svařováním Prvotní riziko zde vychází z par paliva které bylo v nádrži( nebo ještě je). Proto : 1) vyprázdníme nádrž od paliva 2) Neutralizujeme výpary parou nebo neutralizačním roztokem 3) Naplníme nádrž vodou až k místu opravy( mělo by být nejvýše postaveno) 4) Zapájíme nebo zavaříme dle možností 5) Po svaření odstraníme vodu a její zbytky z nádrže vysušením Mnohdy je účinnější vhánět do nádrže vodní páru nebo netečný(inertní) plyn. Používané plyny: Argon. Dusík, CO 2 - oxid uhličitý, ) Nebo suchý led ( z 1 kg se uvolní asi 450 l plynného CO 2 ) 4

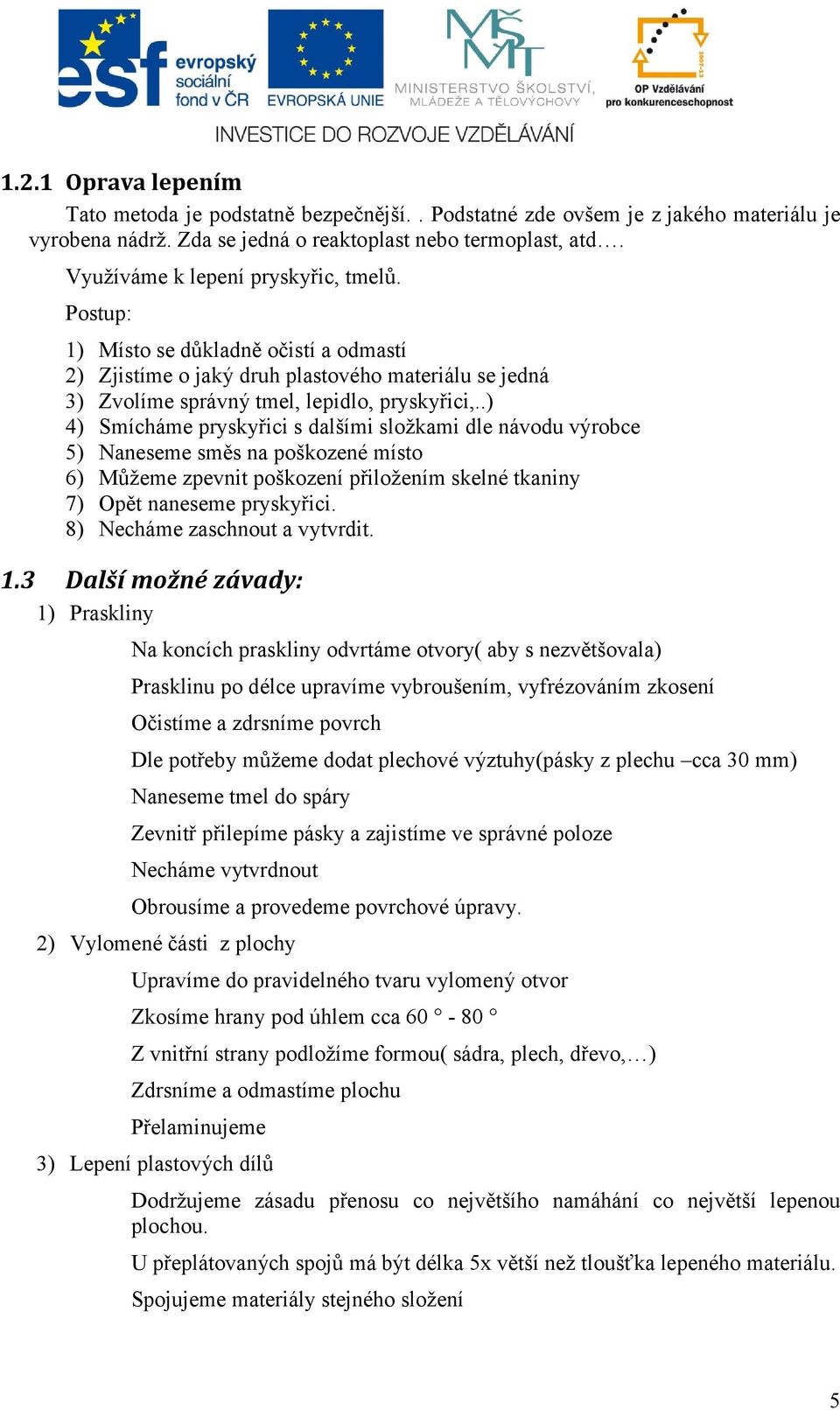

5 1.2.1 Oprava lepením Tato metoda je podstatně bezpečnější.. Podstatné zde ovšem je z jakého materiálu je vyrobena nádrž. Zda se jedná o reaktoplast nebo termoplast, atd. Využíváme k lepení pryskyřic, tmelů. Postup: 1) Místo se důkladně očistí a odmastí 2) Zjistíme o jaký druh plastového materiálu se jedná 3) Zvolíme správný tmel, lepidlo, pryskyřici,..) 4) Smícháme pryskyřici s dalšími složkami dle návodu výrobce 5) Naneseme směs na poškozené místo 6) Můžeme zpevnit poškození přiložením skelné tkaniny 7) Opět naneseme pryskyřici. 8) Necháme zaschnout a vytvrdit. 1.3 Další možné závady: 1) Praskliny Na koncích praskliny odvrtáme otvory( aby s nezvětšovala) Prasklinu po délce upravíme vybroušením, vyfrézováním zkosení Očistíme a zdrsníme povrch Dle potřeby můžeme dodat plechové výztuhy(pásky z plechu cca 30 mm) Naneseme tmel do spáry Zevnitř přilepíme pásky a zajistíme ve správné poloze Necháme vytvrdnout Obrousíme a provedeme povrchové úpravy. 2) Vylomené části z plochy Upravíme do pravidelného tvaru vylomený otvor Zkosíme hrany pod úhlem cca Z vnitřní strany podložíme formou( sádra, plech, dřevo, ) Zdrsníme a odmastíme plochu Přelaminujeme 3) Lepení plastových dílů Dodržujeme zásadu přenosu co největšího namáhání co největší lepenou plochou. U přeplátovaných spojů má být délka 5x větší než tloušťka lepeného materiálu. Spojujeme materiály stejného složení 5

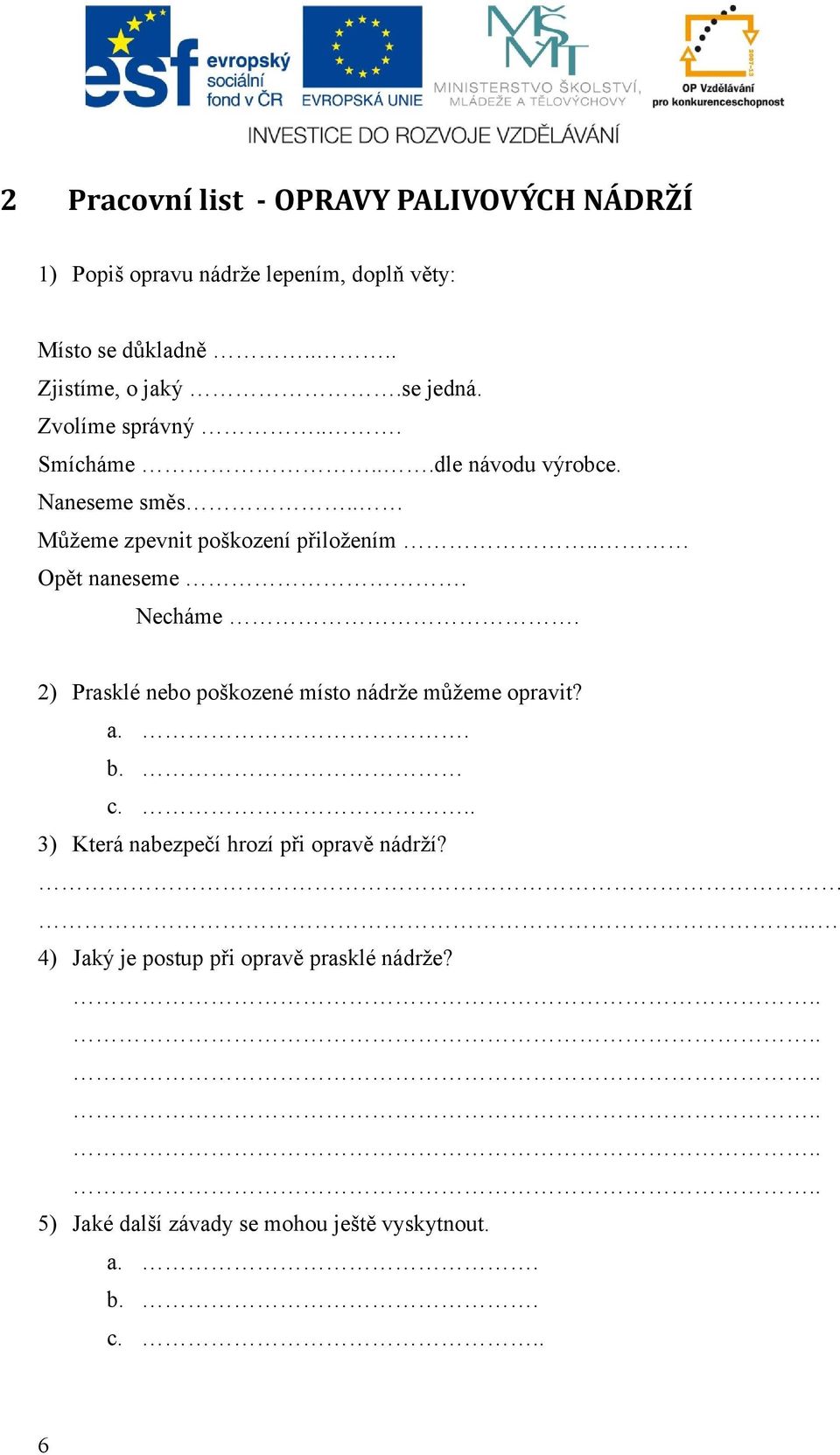

6 2 Pracovní list - OPRAVY PALIVOVÝCH NÁDRŽÍ 1) Popiš opravu nádrže lepením, doplň věty: Místo se důkladně.... Zjistíme, o jaký.se jedná. Zvolíme správný... Smícháme...dle návodu výrobce. Naneseme směs.. Můžeme zpevnit poškození přiložením.. Opět naneseme. Necháme. 2) Prasklé nebo poškozené místo nádrže můžeme opravit? a.. b. c... 3) Která nabezpečí hrozí při opravě nádrží?. 4) Jaký je postup při opravě prasklé nádrže? 5) Jaké další závady se mohou ještě vyskytnout. a.. b.. c... 6
