1 Jaroslav Řezáč Milan Hurt Autorizovaný servis, instalace a prodej sanitárních čerpadel SFA SANIBROY a SETMA web: SFASANIBROY@chello.cz tel.: Adresa servisní dílny: Katusická 683, Praha 9 Kbely Návod pro instalaci a používání signalizačního zařízení

2

3

4

5

6 Děkujeme, že jste si zakoupili profesionální výrobek firmy SFA SANIBROY, firma SFA SANIBROY je v tomto oboru špičkou na celém světě s 50letou tradicí. Pokud budete mít s instalací zvukového signalizačního zařízení SANIALARM problémy, svěřte ji autorizované firmě autorizovaný servis, instalace a prodej sanitárních čerpadel SFA SANIBROY Jaroslav Řezáč Milan Hurt tel.: ,která se specializuje na problematiku sanitárních čerpadel SFA SANIBROY již od roku 1992 doby uvedení sanitárních čerpadel SFA SANIBROY na náš trh. POPIS SANIALARM je nezávislé signalizační zvukové zařízení, které upozorňuje na poruchu sanitárního čerpadla SFA SANIBROY, nebo jeho nutnou servisní kontrolu a čištění. SANIALARM může být instalován na všechna sanitární kalová čerpadla SFA SANIBROY uvedená v tomto návodu. Pro správnou funkci přístroje je nutno respektovat informace obsažené v tomto návodu k instalaci a používání. Mimořádně důležité jsou pokyny označené následujícími značkami: - pokyn, jehož nerespektování může vést k poranění a způsobit ohrožení bezpečnosti osob - upozornění na možné nebezpečí a ohrožení spojené s elektrickým proudem - instrukce a nařízení určené pouze pro kvalifikované odborníky

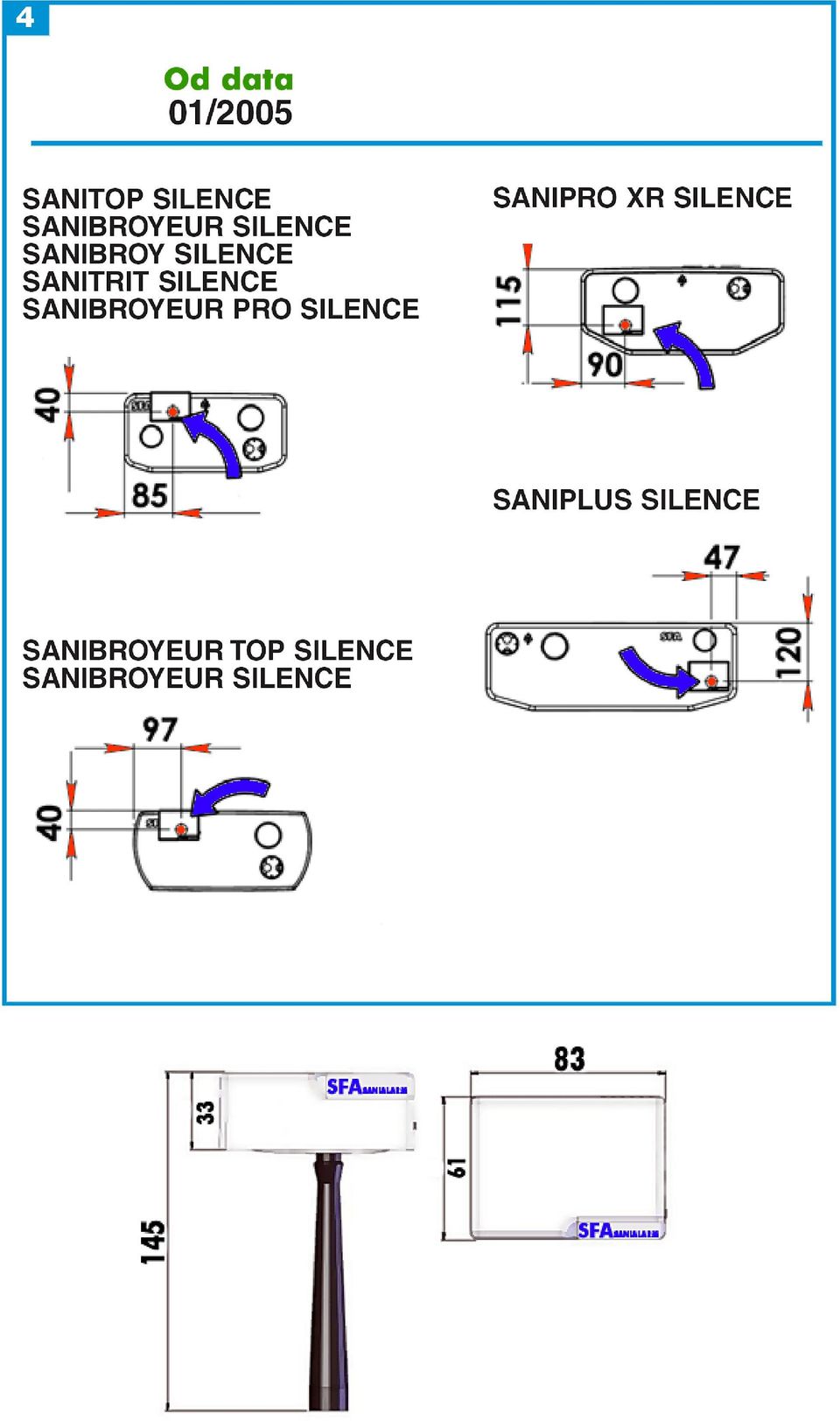

7 !POZOR! - pokyn, jehož nerespektování může způsobit poruchu funkce přístroje SANIALARM TECHNICKÉ ÚDAJE Technická data SANIALARM Princip a funkce Použití pro sanitární čerpadla Napájení Hlučnost, zvuková signalizace SANIBROY, SANIBROY SILENCE, SANITOP, SANITOP SILENCE, SANIPLUS, SANIPLUS SILENCE, SANIVITE, SANIVITE SILENCE, SANISPEED, SANISPEED SILENCE, SANIPRO, SANIPRO SILENCE, SANIBEST, SANIWALL PRO 3V, DC, 2x1,5V výměnné baterie 50 db Připojení externího alarmu - signalizace 2 svorky 6,35 Rozměry v mm šířka, hloubka, výška/včetně trubky 83 x 61 x 33/145 SANIALARM je tvořen zvukovou signalizací - bzučákem, tlakovým regulátorem, dvou baterií 1,5V (není součástí dodávky), vypínačem ON - OFF (zapnuto - vypnuto), tlakovou sondou, kontrolní trubkou a kontakty s možností připojení vnějšího alarmu. Jakmile dosáhne hladina odpadní vody v přístroji SFA SANIBROY abnormální úrovně vysoké hladiny, vydá zvuková signalizace - bzučák varovný tón. Uživatel musí tento signál vzít na vědomí. Možnosti uplatnění Instalace je možná na všechna sanitární kalová čerpadla SFA SANIBROY uvedená v tomto návodu, Rozměry viz.obr.výše Instalace SANIBROY, SANIBROY SILENCE, SANITOP, SANITOP SILENCE, SANIPLUS, SANIPLUS SILENCE, SANIVITE, SANIVITE SILENCE, SANISPEED, SANISPEED SILENCE, SANIPRO, SANIPRO SILENCE, SANIBEST SANIALARM 1 - Povolte a vyšroubujte šroub na spodní straně SANIALARM. Odstraňte kryt. Vložte dvě výměnné baterie 1,5V doporučujeme alkalickou (viz.obr.1, baterie není součástí dodávky). Ověřte funkci signalizačního zařízení SANIALARM fouknutím do otvoru tlakového regulátoru a posunutím vypínače ON-zapnuto OFF-vypnuto (viz.obr.0). Nakonec vraťte zpět kryt a šroub. 2 - Podle typu sanitárního čerpadla SFA SANIBROY, vyměřte místo, kde je potřeba vyvrtat instalační otvor o průměru 10mm (viz údaje na obrázcích 4). Použijte nejlépe nový, kovový vrták. Vrtejte pomalu a přerušovaně (aby nedošlo k natavení víka nádrže sanitárního čerpadla). TIP: Než použijete vrták o průměru 10 mm, doporučujeme vyvrtat nejdříve vodící otvor o průměru 3 nebo 4 mm (aby nedošlo ke sklouznutí vrtáku).obr.2a, 2B

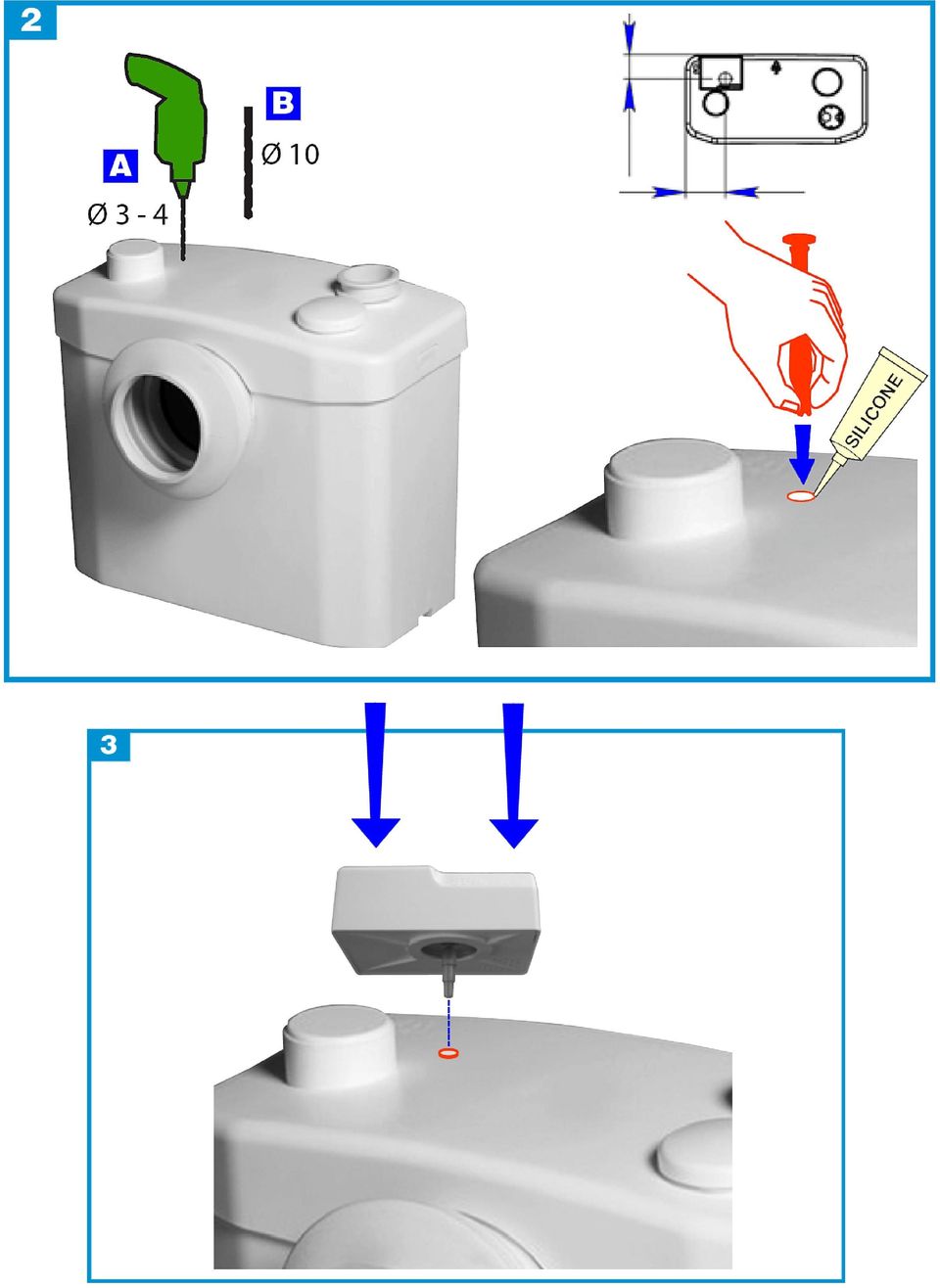

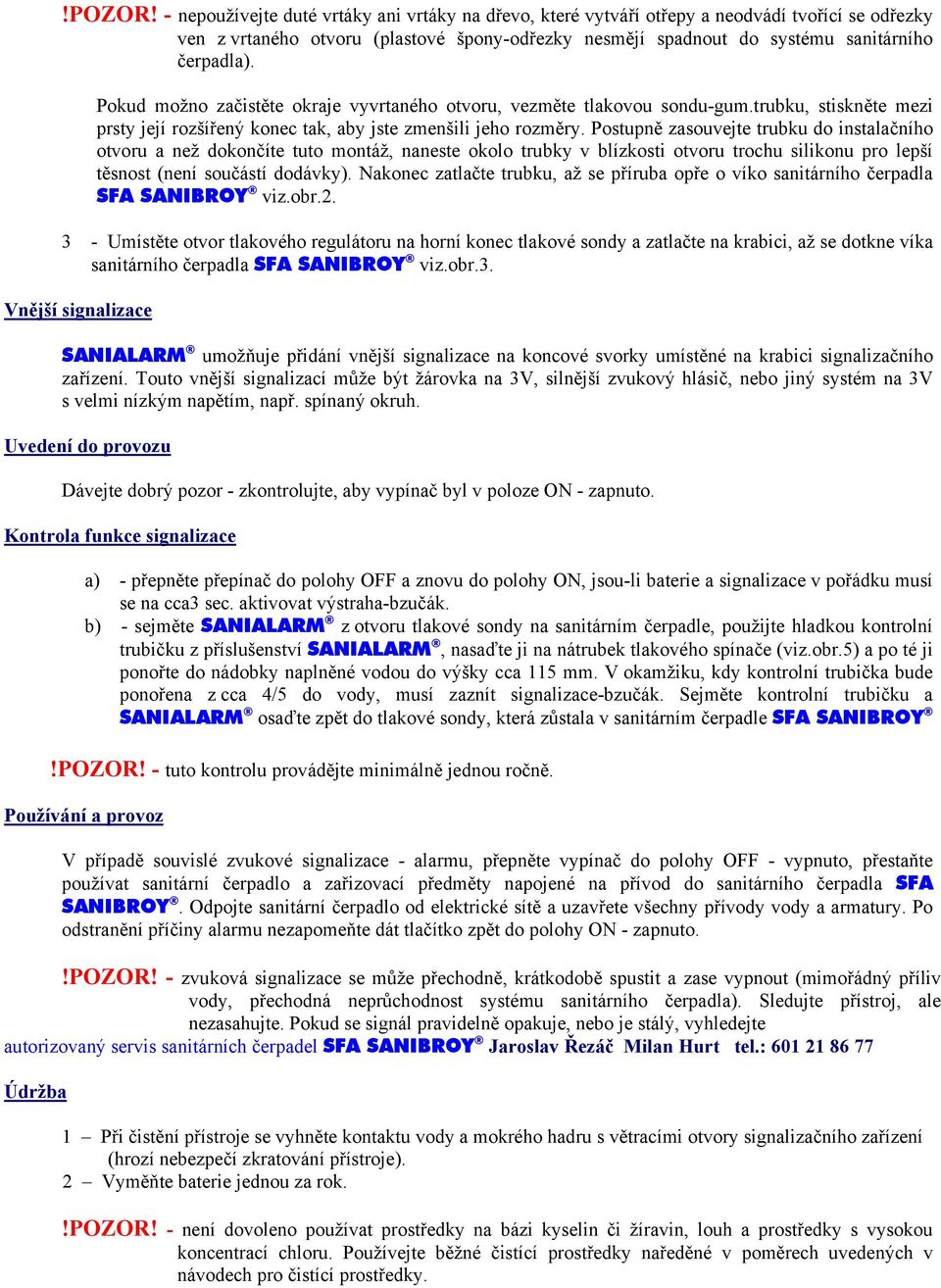

8 !POZOR! - nepoužívejte duté vrtáky ani vrtáky na dřevo, které vytváří otřepy a neodvádí tvořící se odřezky ven z vrtaného otvoru (plastové špony-odřezky nesmějí spadnout do systému sanitárního čerpadla). Pokud možno začistěte okraje vyvrtaného otvoru, vezměte tlakovou sondu-gum.trubku, stiskněte mezi prsty její rozšířený konec tak, aby jste zmenšili jeho rozměry. Postupně zasouvejte trubku do instalačního otvoru a než dokončíte tuto montáž, naneste okolo trubky v blízkosti otvoru trochu silikonu pro lepší těsnost (není součástí dodávky). Nakonec zatlačte trubku, až se příruba opře o víko sanitárního čerpadla SFA SANIBROY viz.obr Umístěte otvor tlakového regulátoru na horní konec tlakové sondy a zatlačte na krabici, až se dotkne víka sanitárního čerpadla SFA SANIBROY viz.obr.3. Vnější signalizace SANIALARM umožňuje přidání vnější signalizace na koncové svorky umístěné na krabici signalizačního zařízení. Touto vnější signalizací může být žárovka na 3V, silnější zvukový hlásič, nebo jiný systém na 3V s velmi nízkým napětím, např. spínaný okruh. Uvedení do provozu Dávejte dobrý pozor - zkontrolujte, aby vypínač byl v poloze ON - zapnuto. Kontrola funkce signalizace a) - přepněte přepínač do polohy OFF a znovu do polohy ON, jsou-li baterie a signalizace v pořádku musí se na cca3 sec. aktivovat výstraha-bzučák. b) - sejměte SANIALARM z otvoru tlakové sondy na sanitárním čerpadle, použijte hladkou kontrolní trubičku z příslušenství SANIALARM, nasaďte ji na nátrubek tlakového spínače (viz.obr.5) a po té ji ponořte do nádobky naplněné vodou do výšky cca 115 mm. V okamžiku, kdy kontrolní trubička bude ponořena z cca 4/5 do vody, musí zaznít signalizace-bzučák. Sejměte kontrolní trubičku a SANIALARM osaďte zpět do tlakové sondy, která zůstala v sanitárním čerpadle SFA SANIBROY!POZOR! - tuto kontrolu provádějte minimálně jednou ročně. Používání a provoz V případě souvislé zvukové signalizace - alarmu, přepněte vypínač do polohy OFF - vypnuto, přestaňte používat sanitární čerpadlo a zařizovací předměty napojené na přívod do sanitárního čerpadla SFA SANIBROY. Odpojte sanitární čerpadlo od elektrické sítě a uzavřete všechny přívody vody a armatury. Po odstranění příčiny alarmu nezapomeňte dát tlačítko zpět do polohy ON - zapnuto.!pozor! - zvuková signalizace se může přechodně, krátkodobě spustit a zase vypnout (mimořádný příliv vody, přechodná neprůchodnost systému sanitárního čerpadla). Sledujte přístroj, ale nezasahujte. Pokud se signál pravidelně opakuje, nebo je stálý, vyhledejte autorizovaný servis sanitárních čerpadel SFA SANIBROY Jaroslav Řezáč Milan Hurt tel.: Údržba 1 Při čistění přístroje se vyhněte kontaktu vody a mokrého hadru s větracími otvory signalizačního zařízení (hrozí nebezpečí zkratování přístroje). 2 Vyměňte baterie jednou za rok.!pozor! - není dovoleno používat prostředky na bázi kyselin či žíravin, louh a prostředky s vysokou koncentrací chloru. Používejte běžné čistící prostředky naředěné v poměrech uvedených v návodech pro čistící prostředky.

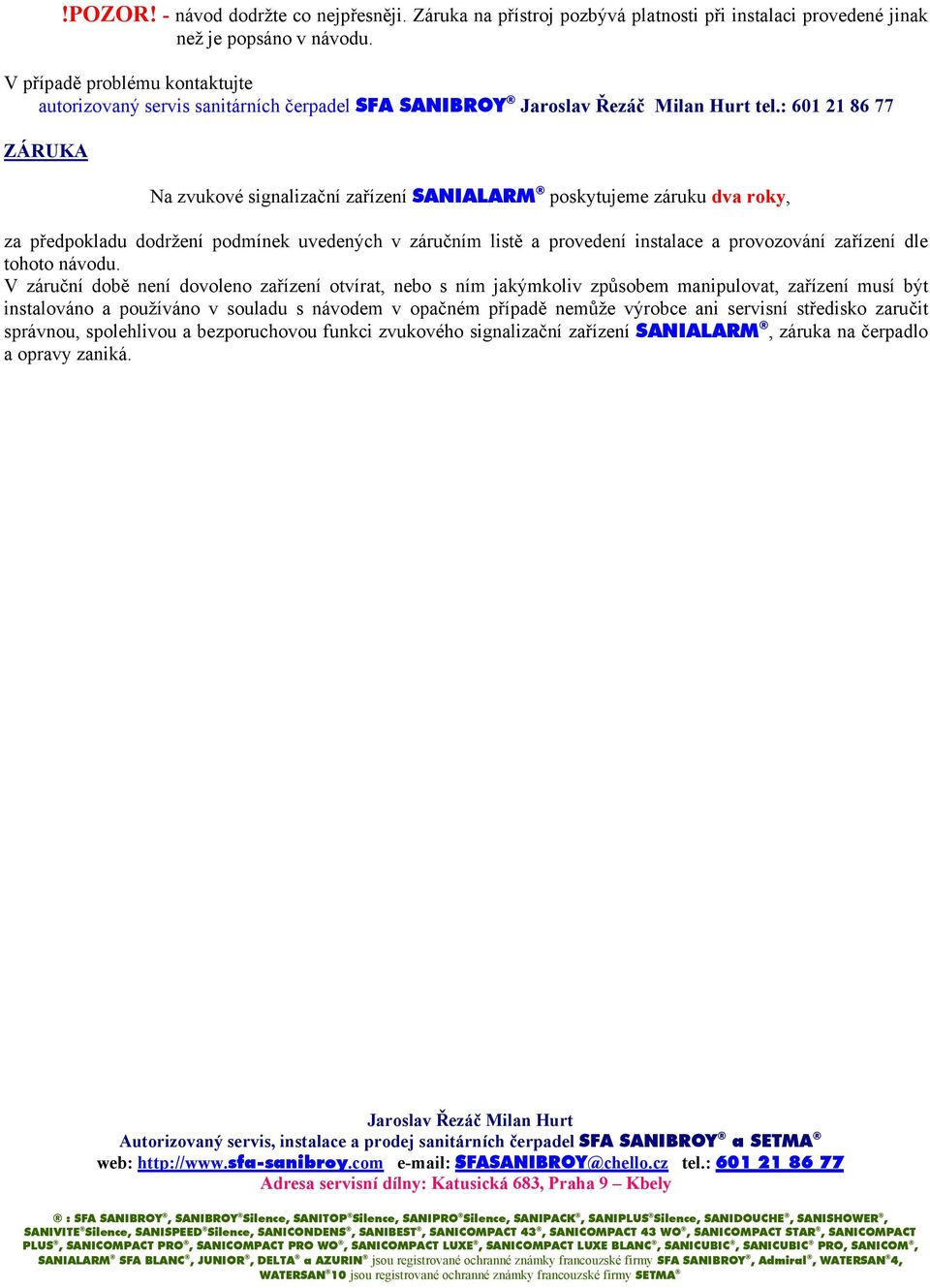

9 !POZOR! - návod dodržte co nejpřesněji. Záruka na přístroj pozbývá platnosti při instalaci provedené jinak než je popsáno v návodu. V případě problému kontaktujte autorizovaný servis sanitárních čerpadel SFA SANIBROY Jaroslav Řezáč Milan Hurt tel.: ZÁRUKA Na zvukové signalizační zařízení SANIALARM poskytujeme záruku dva roky, za předpokladu dodržení podmínek uvedených v záručním listě a provedení instalace a provozování zařízení dle tohoto návodu. V záruční době není dovoleno zařízení otvírat, nebo s ním jakýmkoliv způsobem manipulovat, zařízení musí být instalováno a používáno v souladu s návodem v opačném případě nemůže výrobce ani servisní středisko zaručit správnou, spolehlivou a bezporuchovou funkci zvukového signalizační zařízení SANIALARM, záruka na čerpadlo a opravy zaniká. Jaroslav Řezáč Milan Hurt Autorizovaný servis, instalace a prodej sanitárních čerpadel SFA SANIBROY a SETMA web: SFASANIBROY@chello.cz tel.: Adresa servisní dílny: Katusická 683, Praha 9 Kbely : SFA SANIBROY, SANIBROY Silence, SANITOP Silence, SANIPRO Silence, SANIPACK, SANIPLUS Silence, SANIDOUCHE, SANISHOWER, SANIVITE Silence, SANISPEED Silence, SANICONDENS, SANIBEST, SANICOMPACT 43, SANICOMPACT 43 WO, SANICOMPACT STAR, SANICOMPACT PLUS, SANICOMPACT PRO, SANICOMPACT PRO WO, SANICOMPACT LUXE, SANICOMPACT LUXE BLANC, SANICUBIC, SANICUBIC PRO, SANICOM, SANIALARM SFA BLANC, JUNIOR, DELTA a AZURIN jsou registrované ochranné známky francouzské firmy SFA SANIBROY, Admiral, WATERSAN 4, WATERSAN 10 jsou registrované ochranné známky francouzské firmy SETMA
