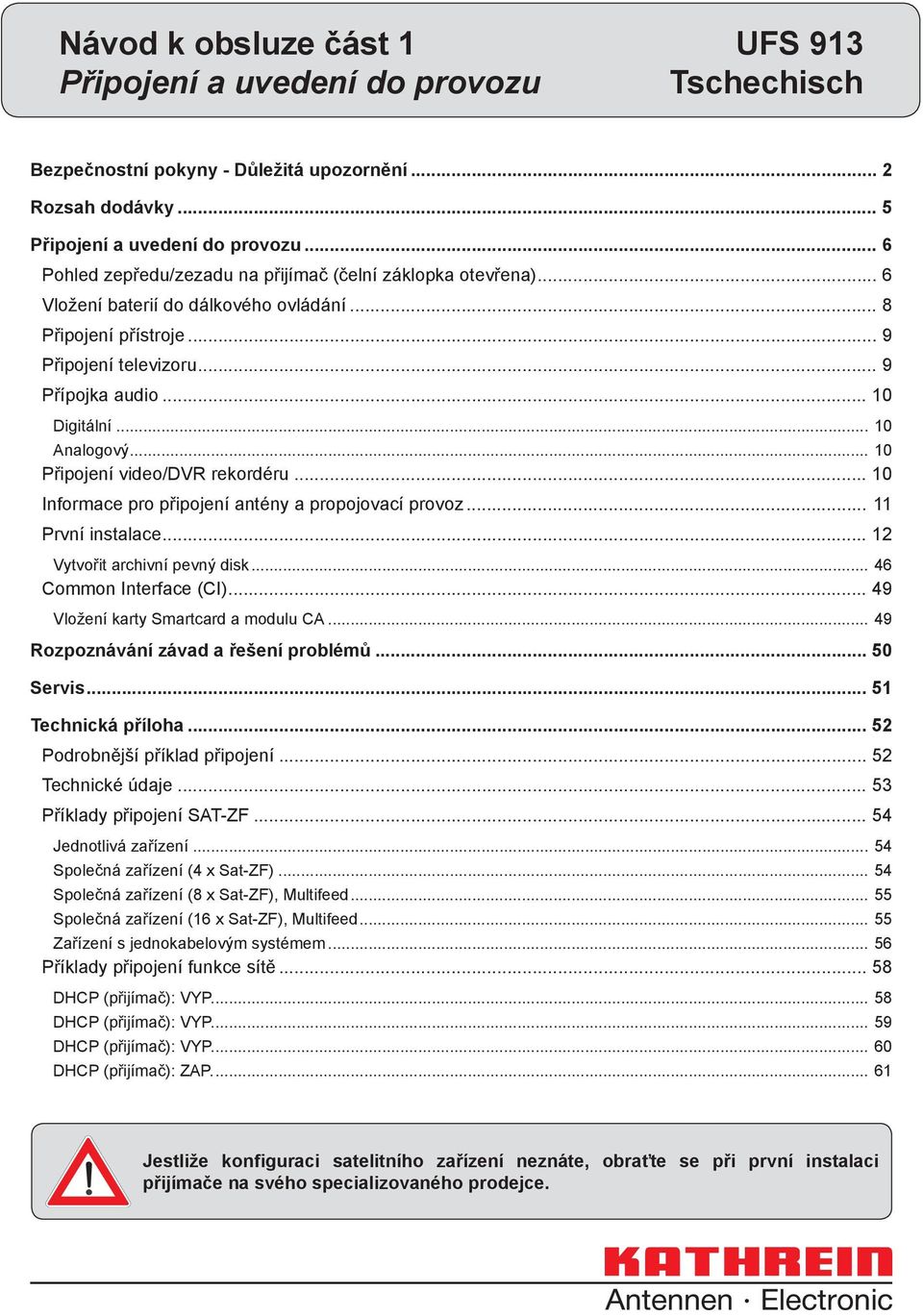

1 Návod k obsluze část 1 UFS 913 Připojení a uvedení do provozu Tschechisch Bezpečnostní pokyny - Důležitá upozornění... 2 Rozsah dodávky... 5 Připojení a uvedení do provozu... 6 Pohled zepředu/zezadu na přijímač (čelní záklopka otevřena)... 6 Vložení baterií do dálkového ovládání... 8 Připojení přístroje... 9 Připojení televizoru... 9 Přípojka audio Digitální Analogový Připojení video/dvr rekordéru Informace pro připojení antény a propojovací provoz První instalace Vytvořit archivní pevný disk Common Interface (CI) Vložení karty Smartcard a modulu CA Rozpoznávání závad a řešení problémů Servis Technická příloha Podrobnější příklad připojení Technické údaje Příklady připojení SAT-ZF Jednotlivá zařízení Společná zařízení (4 x Sat-ZF) Společná zařízení (8 x Sat-ZF), Multifeed Společná zařízení (16 x Sat-ZF), Multifeed Zařízení s jednokabelovým systémem Příklady připojení funkce sítě DHCP (přijímač): VYP DHCP (přijímač): VYP DHCP (přijímač): VYP DHCP (přijímač): ZAP Jestliže konfiguraci satelitního zařízení neznáte, obraťte se při první instalaci přijímače na svého specializovaného prodejce.

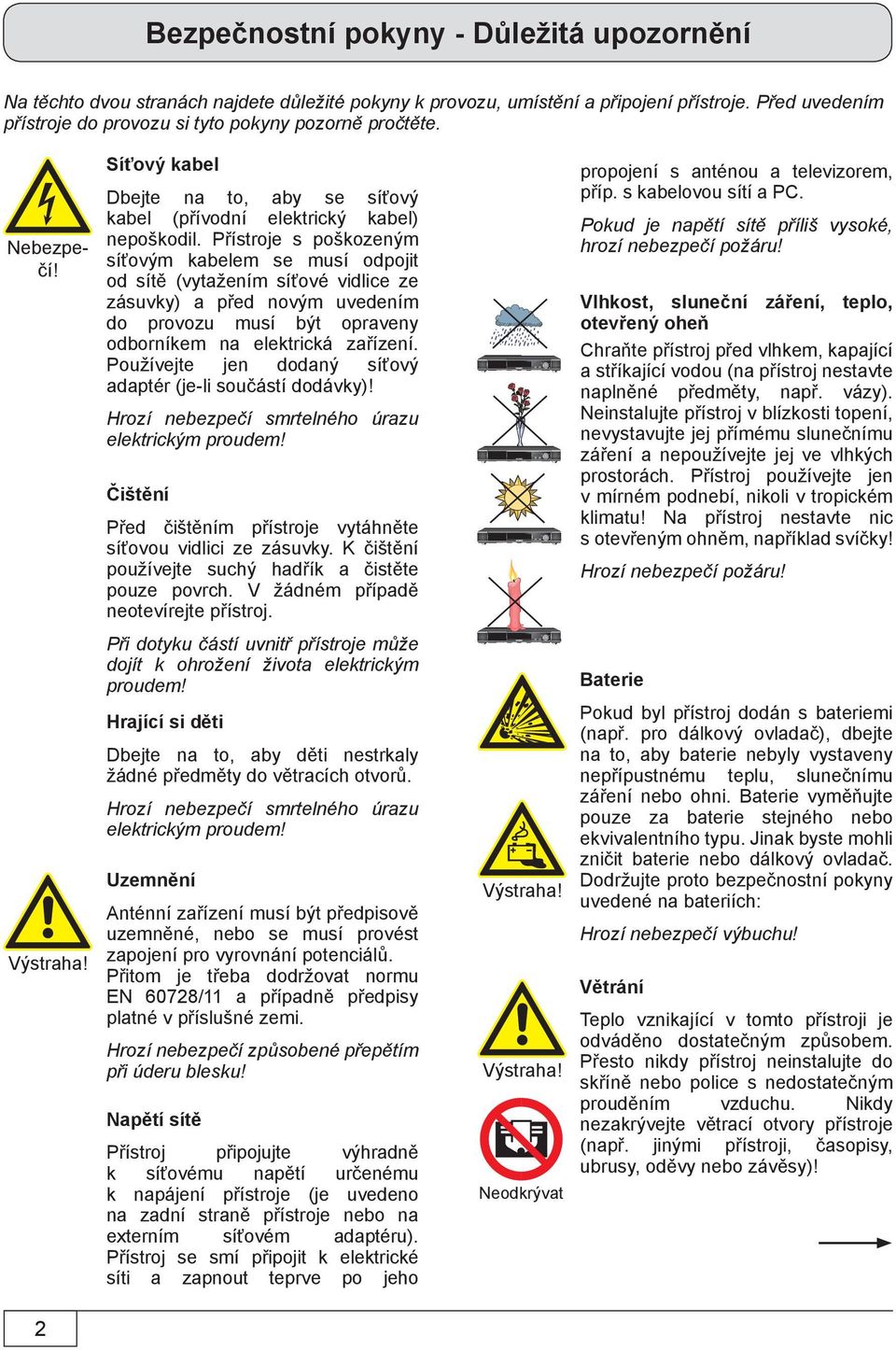

2 Bezpečnostní pokyny - Důležitá upozornění Na těchto dvou stranách najdete důležité pokyny k provozu, umístění a připojení přístroje. Před uvedením přístroje do provozu si tyto pokyny pozorně pročtěte. Nebezpečí! Výstraha! 2 Síťový kabel Dbejte na to, aby se síťový kabel (přívodní elektrický kabel) nepoškodil. Přístroje s poškozeným síťovým kabelem se musí odpojit od sítě (vytažením síťové vidlice ze zásuvky) a před novým uvedením do provozu musí být opraveny odborníkem na elektrická zařízení. Používejte jen dodaný síťový adaptér (je-li součástí dodávky)! Hrozí nebezpečí smrtelného úrazu elektrickým proudem! Čištění Před čištěním přístroje vytáhněte síťovou vidlici ze zásuvky. K čištění používejte suchý hadřík a čistěte pouze povrch. V žádném případě neotevírejte přístroj. Při dotyku částí uvnitř přístroje může dojít k ohrožení života elektrickým proudem! Hrající si děti Dbejte na to, aby děti nestrkaly žádné předměty do větracích otvorů. Hrozí nebezpečí smrtelného úrazu elektrickým proudem! Uzemnění Anténní zařízení musí být předpisově uzemněné, nebo se musí provést zapojení pro vyrovnání potenciálů. Přitom je třeba dodržovat normu EN 60728/11 a případně předpisy platné v příslušné zemi. Hrozí nebezpečí způsobené přepětím při úderu blesku! Napětí sítě Přístroj připojujte výhradně k síťovému napětí určenému k napájení přístroje (je uvedeno na zadní straně přístroje nebo na externím síťovém adaptéru). Přístroj se smí připojit k elektrické síti a zapnout teprve po jeho Výstraha! propojení s anténou a televizorem, příp. s kabelovou sítí a PC. Pokud je napětí sítě příliš vysoké, hrozí nebezpečí požáru! Vlhkost, sluneční záření, teplo, otevřený oheň Chraňte přístroj před vlhkem, kapající a stříkající vodou (na přístroj nestavte naplněné předměty, např. vázy). Neinstalujte přístroj v blízkosti topení, nevystavujte jej přímému slunečnímu záření a nepoužívejte jej ve vlhkých prostorách. Přístroj používejte jen v mírném podnebí, nikoli v tropickém klimatu! Na přístroj nestavte nic s otevřeným ohněm, například svíčky! Hrozí nebezpečí požáru! Baterie Pokud byl přístroj dodán s bateriemi (např. pro dálkový ovladač), dbejte na to, aby baterie nebyly vystaveny nepřípustnému teplu, slunečnímu záření nebo ohni. Baterie vyměňujte pouze za baterie stejného nebo ekvivalentního typu. Jinak byste mohli zničit baterie nebo dálkový ovladač. Dodržujte proto bezpečnostní pokyny uvedené na bateriích: Hrozí nebezpečí výbuchu! Větrání Teplo vznikající v tomto přístroji je odváděno dostatečným způsobem. Výstraha! Přesto nikdy přístroj neinstalujte do skříně nebo police s nedostatečným prouděním vzduchu. Nikdy nezakrývejte větrací otvory přístroje (např. jinými přístroji, časopisy, ubrusy, oděvy nebo závěsy)! Neodkrývat

3 Bezpečnostní pokyny - Důležitá upozornění Pozor! Na přístroj nepokládejte žádné věci. Udržujte volný prostor, pokud není v dodaném návodu, v kapitolách Připojení a zprovoznění nebo Montáž, uvedeno jinak, alespoň 10 cm nad přístrojem, 2 cm po obou stranách a 5 cm pod přístrojem, aby vznikající teplo bylo dobře odváděno. Hrozí nebezpečí požáru! Oprava Opravu vašeho přístroje svěřte výhradně kvalifi kovanému odbornému personálu. Svévolné otevírání přístroje a pokusy o opravu vedou k zániku nároků plynoucích ze záruky! Neodbornými zásahy do přístroje může být ohrožena elektrická bezpečnost přístroje. Výrobce neodpovídá za úrazy uživatele, k nimž dojde při otevřeném přístroji! Přípojky Chybné zapojení přípojek může vést k poruchám funkce nebo k poškození přístroje! Dlouhá nepřítomnost, bouřka, přístupnost elektrické zástrčky Chcete-li přístroj zcela oddělit od elektrické sítě, musíte vytáhnout elektrickou zástrčku ze zásuvky! Umístěte proto přístroj do blízkosti elektrické zásuvky a dávejte pozor na to, aby tato zásuvka byla přístupná, abyste mohli kdykoli přístroj odpojit od elektrické sítě. Při delší nepřítomnosti a při bouřce přístroj zásadně vypínejte síťovým spínačem a odpojte jej od elektrické sítě vytažením elektrické zástrčky ze zásuvky. To platí i pro všechny přístroje propojené s přístrojem. Doporučujeme také odpojit kabel od elektrické sítě. Zapamatujte si případné naprogramované časy časovače (přijímač) a zapněte přístroj včas před okamžikem záznamu. Umístění Každý elektronický přístroj produkuje teplo. Zahřívání přístroje však leží v přípustném rozsahu. Choulostivý povrch nábytku a dýhy mohou stálým působením tepla v průběhu času změnit barvu. Také nožičky přístroje mohou při kontaktu s povrchem nábytku ošetřeným různými prostředky vyvolat změny barvy. V případě potřeby postavte přístroj na vhodnou pevnou a rovnou podložku! Elektronické přístroje nepatří do domovního odpadu, ale musí se - dle směrnice 2002/96/ES EVROPSKÉHO PARLAMENTU A RADY z 27. ledna 2003 o elektrických a elektronických vyřazených přístrojích odborně likvidovat. Odevzdejte tento přístroj na konci jeho používání k likvidaci v komunálních sběrných místech určených k tomu účelu. Spotřebované baterie jsou zvláštním odpadem! Nevyhazujte proto vybité baterie do domovního odpadu, ale odevzdejte je v místě sběru starých baterií! 3

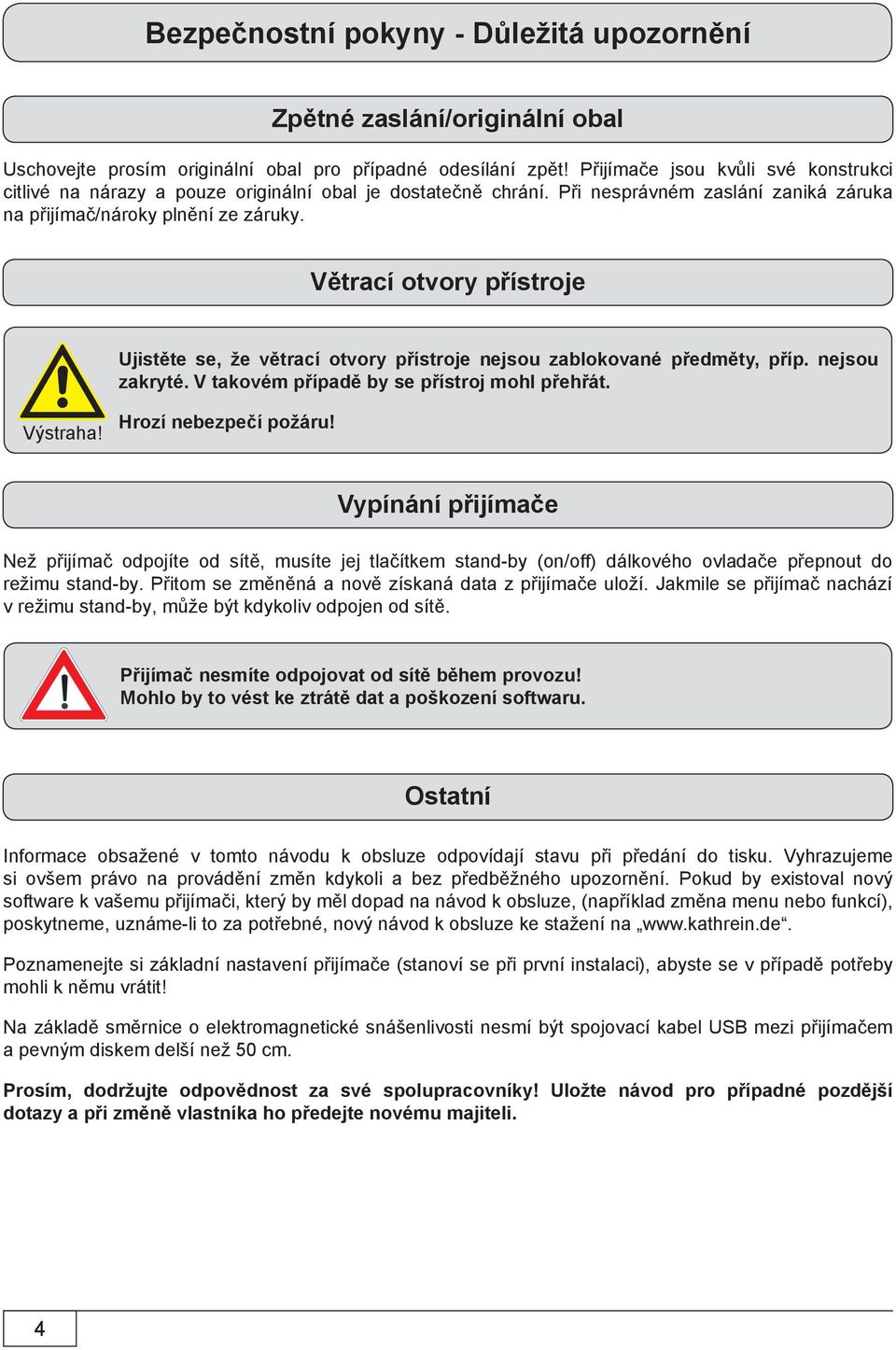

4 Bezpečnostní pokyny - Důležitá upozornění Zpětné zaslání/originální obal Uschovejte prosím originální obal pro případné odesílání zpět! Přijímače jsou kvůli své konstrukci citlivé na nárazy a pouze originální obal je dostatečně chrání. Při nesprávném zaslání zaniká záruka na přijímač/nároky plnění ze záruky. Větrací otvory přístroje Ujistěte se, že větrací otvory přístroje nejsou zablokované předměty, příp. nejsou zakryté. V takovém případě by se přístroj mohl přehřát. Výstraha! Hrozí nebezpečí požáru! Vypínání přijímače Než přijímač odpojíte od sítě, musíte jej tlačítkem stand-by (on/off) dálkového ovladače přepnout do režimu stand-by. Přitom se změněná a nově získaná data z přijímače uloží. Jakmile se přijímač nachází v režimu stand-by, může být kdykoliv odpojen od sítě. Přijímač nesmíte odpojovat od sítě během provozu! Mohlo by to vést ke ztrátě dat a poškození softwaru. Ostatní Informace obsažené v tomto návodu k obsluze odpovídají stavu při předání do tisku. Vyhrazujeme si ovšem právo na provádění změn kdykoli a bez předběžného upozornění. Pokud by existoval nový software k vašemu přijímači, který by měl dopad na návod k obsluze, (například změna menu nebo funkcí), poskytneme, uznáme-li to za potřebné, nový návod k obsluze ke stažení na Poznamenejte si základní nastavení přijímače (stanoví se při první instalaci), abyste se v případě potřeby mohli k němu vrátit! Na základě směrnice o elektromagnetické snášenlivosti nesmí být spojovací kabel USB mezi přijímačem a pevným diskem delší než 50 cm. Prosím, dodržujte odpovědnost za své spolupracovníky! Uložte návod pro případné pozdější dotazy a při změně vlastníka ho předejte novému majiteli. 4

5 Rozsah dodávky UFS 913 Dálkové ovládání RC 675 HDMI kabel Propojovací kabel Síťový kabel 2 baterie AAA 1,5 V Návody k obsluze (část 1 a část 2) Bezpečnostní pokyny (vícejazyčné) Dodané příslušenství se může odchylovat od obrázků! Síťový kabel Propojovací kabel HDMI kabel Baterie 5

6 Pohled zepředu/zezadu na přijímač (čelní záklopka otevřena)

7 Přední strana (záklopka otevřena): 1. Společné rozhraní Common Interface pro umístění dvou modulů CI pro karty Pay-TV * ) Rozhraní vestavěné do přijímače je rozhraní CI a nikoliv rozhraní CI+! 2. Vždy jedno tlačítko k vysunutí příslušného modulu CA 3. SD card-reader (čtečka karet) 4. USB 2.0 přípojka 5. Tlačítko on/off (provoz/stand-by) 6. Media tlačítko (vyvolání portálu Kathrein - Mediacentrum) 7. 16místný alfanumerický displej 8. Tlačítka pro výběr programu 9. Tlačítko TV nebo rádio Zadní strana: 10. Spínač/vypínač ** ) 11. Přívod síťového napájení 12. Přípojka infračervený snímač *** ) 13. Optický digitální výstup datového proudu (SPDIF/Sony Philips Digital Interface Format) pro Dolby Digital AC 3 Audio x USB 2.0 zásuvka (zástrčka USB-A) 15. Elektrický digitální výstup datového proudu (SPDIF/Sony Philips Digital Interface Format) pro Dolby Digital AC 3 Audio 16. Síťová přípojka (ethernet) 17. Přípojka HDMI 18. Zásuvka Scart pro připojení televizoru 19. Zásuvka Scart pro přípojku VCR/AUX 20. Audio výstupy (L/R), zásuvky Cinch 21. Video výstup (FBAS) x Cinch konektor výstupy komponent YUV-popis = Y/Pb/Pr 23. LNB 2 vstup (IN) 24. LNB 1 vstup (IN) 25. LNB 2 propojovací výstup (LOOP OUT) 26. LNB 1 propojovací výstup (LOOP OUT) * ) Moduly CA a karty Smartcard nejsou součástí dodávky ** ) Dojde k úplnému oddělení od elektrické sítě (viz kapitolu Bezpečnostní pokyny - Důležitá upozornění, Delší nepřítomnost, bouřka, Přístupnost elektrické zástrčky ) *** ) Příslušenství (volitelné), které lze obdržet ve specializované prodejně (URS 100, BN ) HDMI = High-Definition Multimedia Interface (digitální rozhraní pro obraz a zvuk) 7

8 Vložení baterií do dálkového ovládání Sejměte víčko na zadní straně dálkového ovladače. Vložte obě přiložené baterie do dálkového ovládání. Dbejte přitom na správnou polaritu baterií, která je označena na dně prostoru pro baterie. Nasuňte víčko opět na pouzdro, až zaskočí. Pro otevření: Zde lehce přitlačte a potáhněte dozadu 8

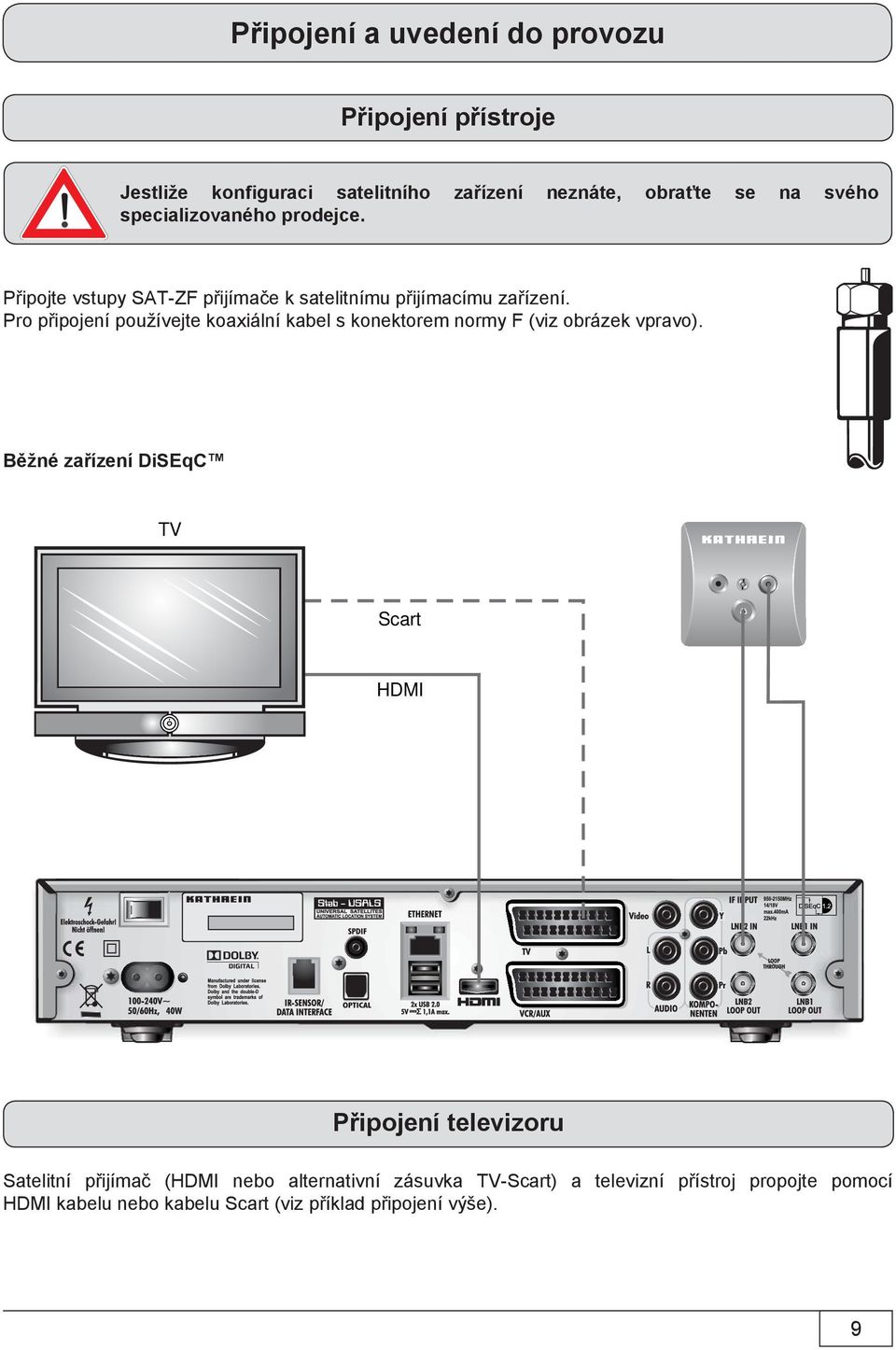

9 Připojení přístroje Jestliže konfiguraci satelitního zařízení neznáte, obraťte se na svého specializovaného prodejce. Připojte vstupy SAT-ZF přijímače k satelitnímu přijímacímu zařízení. Pro připojení používejte koaxiální kabel s konektorem normy F (viz obrázek vpravo). Běžné zařízení DiSEqC TV Scart HDMI Připojení televizoru Satelitní přijímač (HDMI nebo alternativní zásuvka TV-Scart) a televizní přístroj propojte pomocí HDMI kabelu nebo kabelu Scart (viz příklad připojení výše). 9

10 Přípojka audio Digitální K dispozici jsou dvě možnosti, jak přijímat digitální zvuk. HDMI Stereofonní zvuk se do televizního přístroje přenáší propojením HDMI. Je-li televizní přístroj vybaven i systémem Dolby Digital, můžete zvuk Dolby Digital přijímat i přes propojení HDMI (pokud v něm poskytovatel programu vysílá). Postupujte podle návodu k použití televizního přístroje. SPDIF Dolby digitální výstup (elektronický/optický) Výstupy SPDIF jsou určeny pro připojení k digitálnímu zařízení Dolby Digital (viz Podrobnější příklad připojení v technické příloze). Příslušným kabelem propojte výstup SPDIF (elektricky nebo opticky) a zařízení Dolby Digital. Analogový Chcete-li k reprodukci zvuku používat zařízení HiFi, propojte zásuvky výstupu zvuku Cinch a vstupní zásuvky HiFi zařízení s použitím příslušného kabelu (viz Podrobnější příklad připojení v technické příloze). Připojení video/dvr rekordéru Satelitní přijímač (zásuvka VCR-/AUX-Scart) a video/dvr rekordér propojte pomocí kabelu Scart. Pokud má být přehráno DVD, tzn. že signál vystupuje z DVR přes přijímač na televizní přístroj, potom musí být televizní přístroj spojen s přijímačem rovněž kabelem Scart. To je potřebné, protože videosignál ze zásuvky VCR-Scart přijímače se nepropojí/nepředává k výstupu HDMI přijímače. Tipp! Pokud chcete provádět záznam s použitím externího video/dvd rekordéru pamatujte na to, abyste během záznamu neaktivovali přijímač, protože se jinak zaznamenají také všechna okna na obrazovce. Je-li přijímač spuštěn na základě záznamu časovače, potom neobdržíte na vašem televizním přístroji žádný obraz. Teprve stlačením tlačítka stand-by (on/off) obdržíte zobrazení TV, resp. se uvede do provozu přijímač. 10 SPDIF = Sony Philips Digital Interface Format (Digitální výstup pro Dolby Digital AC 3 Audio)

11 Informace pro připojení antény a propojovací provoz Abyste mohli využívat všechny vlastnosti příjmu a záznamu vašeho satelitního přijímače Twin-DVR- HDTV-Sat, to je nahrávat jedno vysílání a současně sledovat jiné vysílání nebo procházet kanály, musíte oba vstupy tuneru satelitního přijímače napájet vždy vlastním satelitním signálem ze zásuvky anténního satelitního zařízení. Přednastavení vstupů tunerů přijímače bylo provedeno ze strany výrobce v menu instalace pro provozní režim s dvěma oddělenými přípojkami satelitní antény. V případě, že máte k dispozici pouze jedno anténní připojení, doporučujeme vám, abyste propojili výstup tuneru 1 a vstup tuneru 2 s dodaným propojovacím kabelem (viz strana 5). Po toto musí být při První instalace u vstupu tuneru 2 zvoleno Prodřeno (viz kapitola První instalace ). Položku menu Konfi gurace tuneru naleznete tlačítkem, potom vyberte Nastavení a První instalace. Postupujte krok za krokem, až se dostanete ke konfi guraci tuneru. Zde můžete provést nastavení. Přitom ovšem existuje omezení, že s tunerem 2 mohou být přijímány jen další kanály úrovně nastavené aktuálně tunerem 1 (např. Horizontal High). V seznamu kanálů se proto zobrazí už jen volitelné kanály. Toto funguje pouze při příjmu jednoho ze satelitů, nikoliv při příjmu více satelitů! (Příjem více satelitů: Současný příjem více satelitů) Pokud chcete provozovat váš UFS 913 na jednokabelovém zařízení, dodržujte k tomu prosím příklady připojení pro jednokabelové systémy (viz Technická příloha, Příklady jednokabelových zařízení ) 11

12 První instalace Před uvedením UFS 913 do provozu si přečtěte kapitolu Bezpečnostní pokyny - Důležitá upozornění jakož i Připojení a uvedení do provozu až k bodu První instalace. Přístroj připojte k elektrické síti teprve tehdy, když byly odborně provedeny všechny instalační práce. Při vysvětlování bodu První instalace vycházíme z toho, že je přijímač odborně připojen podle kapitol Bezpečnostní pokyny - Důležitá upozornění, jakož i Připojení a uvedení do provozu až k bodu První instalace. Tlačítka dálkového ovladače potřebná pro první instalaci:... Zadání čísel (zelené) (červené) Krok zpět při první instalaci Volba/změna jednotlivých parametrů menu, navigace Přechod k dalšímu kroku při první instalaci Potvrzení změněné hodnoty/ nastavení; vyvolání submenu Přerušení zadávání, zpět Nejdříve televizor zapněte a zvolte na něm vstup AV-/HDMI, ke kterému máte přijímač u vašeho televizního přístroje připojený. Přijímač uveďte do provozu provozním spínačem na zadní straně přístroje. Nyní proveďte první instalaci. V případě dotazů či problémů se obraťte na svého specializovaného prodejce. Zobrazí se následující okno: Tipp! Sledujte vždy údaje na liště zobrazené ve spodní části okna. Zde najdete pokyny k dalšímu ovládání. Tlačítky zvolte požadovaný jazyk menu pro váš přijímač UFS 913 a výběr potvrďte tlačítkem. Vybraný jazyk se označí háčkem. Můžete vybrat následující jazyky: němčina, angličtina, francouzština, italština, španělština, čeština, holandština, polština, turečtina a ruština. 12

13 Stisknutím tlačítka (zeleného) přejdete do následujícího menu. Zobrazí se následující okno: Zde proveďte tlačítky základní nastavení výstupu obrazu a zvuku z přijímače do televizoru. Postupujte zde podle návodu k obsluze vašeho televizoru a zvolte jen taková nastavení, která dokáže váš televizor zpracovat. Výstup obrazovky prostřednictvím Vyberte připojení přijímače, k němuž je připojen váš televizor. Buď HDMI/YUV nebo SCART formátu HDMI/YUV Zde zvolíte obrazové rozlišení, jaké má televizor mít. Buď p (rozlišení 1920 x 1080, celý obraz) i (rozlišení 1920 x 1080, poloviční obraz) - 720p (rozlišení 1280 x 720, celý obraz) nebo - 576p (rozlišení 720 x 576, celý obraz) - Automaticky 576i vynucený (musí být podporován televizním přístrojem, jinak neobdržíte žádné zobrazení TV) Toto nastavení můžete/musíte provést pouze tehdy, pokud jste zvolili u formátu HDMI/ YUV nastavení Automaticky. Pokud se má u vysílání, které se přenáší ve formátu 720 x 576 (standardní TV), přenášet originální formát na TV formát Zde zvolíte formát zobrazení televizoru. Buď - 4:3 nebo - 16:9 Zobrazení programu Zde zvolíte druh zobrazení v závislosti na nastavení formátu televizoru: - TV formát 4:3 : Pan & Scan nebo Letter-Box - TV formát 16:9 : Vždy 16:9 nebo automaticky 13

14 televizní přístroj, potom zvolte nastavení Zap.. Je-li nastavení na Vyp., může se stát, že obrázky vysílání z přijímače budou automaticky upraveny na formát HDTV 720p. Zobrazení 4:3 vysílání Zde zvolíte způsob zobrazení na obrazovce pro vysílání 4:3 na televizoru 16:9. Buď - Normální (Pillar Box) - Protažený (celý obraz) nebo - zvětšený (Pan & Scan) Výstup signálu TV-SCART Zde zvolíte druh videosignálu přiváděného do zásuvky TV-Scart. Zvolte signál, který váš televizor umí zpracovat. - FBAS kompozitní signál základního pásma (z německého Farb-/Bild-/Austast-/Synchron- Signal), rovnocenná anglická zkratka je CVBS (Color Video Blanc Sync) nebo - RGB signál červené/zelené/modré složky nebo - Y/C signál S-video (luminace/chrominace) Audioformát prostřednictvím HDMI Zde zvolíte druh audiosignálu, který se má přenášet přes rozhraní HDMI. Zvolte signál, který je váš televizor schopen zpracovat. - Dekódovaný PCM nebo - formát SPDIF Autom. Dolby Digital výstup Zde zvolte, zda má přijímač automaticky vybrat a reprodukovat digitální zvukovou stopu Dolby (pokud je vysílána). Výstup signálu VCR-Scart Zde zvolíte druh videosignálu přiváděného do zásuvky VCR-Scart. Zvolte signál, který váš externí videorekordér může zpracovat. - FBAS kompozitní signál základního pásma (z německého Farb-/Bild-/Austast-/Synchron- Signal), rovnocenná anglická zkratka je CVBS (Color Video Blanc Sync) nebo - Y/C signál S-video (luminace/chrominace) Autom. Dolby Digital výstup Zde zvolte, zda má přijímač automaticky posílat na výstup signál Dolby Digital (pokud je vysílán). Důležité upozornění pro vysílání obrazu přes YUV : Výstup YUV můžete potom využít pouze tehdy, pokud u zásuvky TV-Scart není zvoleno RGB jako výstupní signál! V tomto případě zvolte jako výstupní signál pro zásuvku TV-Scart Y/C nebo FBAS. 14

15 Stisknutím tlačítka (zeleného) přejdete do následujícího menu. Zobrazí se následující okno: Nastavení konfigurace tuneru by měl provést odborník na dané přijímací zařízení. Tipp! Je-li váš přijímač připojen jako v příkladu připojení (viz obrázek předtím), je v dalším průběhu první instalace nutná pouze změna/volba. Nejste-li si specifikací daného přijímacího zařízení jisti, upozorňujeme na následující skutečnosti: V mnoha případech se u satelitních přijímacích zařízení jedná o zařízení DiSEqC 1.0. Tento typ zařízení je přednastaven. Potvrďte aktuální zobrazení pomocí (zeleného) tlačítka. Následně vyberte pomocí tlačítek při výběru satelitu požadovaný satelit (v Německu většinou ASTRA 19,2 východ) a potvrďte výběr pomocí tlačítka. Zbývající okna první instalace potvrďte (zeleným) tlačítkem. Tímto není možné způsobit na přijímacím zařízení žádnou škodu! Jestliže se po provedení první instalace na televizoru nezobrazí žádný obraz, obraťte se na svého specializovaného prodejce. Nastavení/změny konfigurace tuneru byste měli provádět sami jen tehdy, pokud se dokonale vyznáte v podmínkách vašeho přijímacího zařízení. 15

16 Nastavení konfi gurace tuneru můžete provést pro následující druhy přijímacích zařízení: - DiSEqC DiSEqC Otočná anténa (DiSEqC 1.2/DiSEqC 1.3/USALS) - Jednoduché LNB nebo - Jednokabelový systém Pokud je vaše přijímací zařízení jednokabelové zařízení, pokračujte bodem Jednokabelový systém v této kapitole. Před začátkem konfi gurování tuneru musíte provést obě nastavení Tuner 2 druh připojení a Tuner 2 konfi gurace signálu. Tuner 2 druh připojení Zde vyberte druh připojení pro tuner 2. Aktuálně vybrané nastavení se zobrazí grafi cky v příkladu připojení v zobrazení vlevo nahoře. Buď: Odděleně: Druhý tunerový vstup přijímače (LNB2 IN) má vlastní vstup signálu (tzn. přímé propojení mezi anténní zásuvkou a vstupem tuneru 2). Viz příklad na obrázku vpravo. Propojovací provoz: Druhý vstup tuneru přijímače (LNB2 IN) obdrží aktuální, na propojovací výstup tuneru 1 přivedený signál. V tomto případě mohou být přijímány druhým tunerem pouze programy programové úrovně přiváděné aktuálně k prvnímu tuneru. Viz příklad na obrázku vpravo. Viz k tomu také Informace k anténní přípojce a propojovacímu provozu předtím v této kapitole. 16

17 Tuner 2 konfigurace signálu (jen u druhu připojení Odděleně ) Zde vyberte konfi guraci signálu pro tuner 2. Aktuálně vybrané nastavení se zobrazí grafi cky v příkladu připojení v zobrazení vlevo nahoře. Buď: Jako tuner 1: Oba tunery jsou připojeny na stejný zdroj signálu. Viz příklad na obrázku vpravo. Diference k tuneru 1: Oba tunery jsou připojeny k různým zdrojům signálu (dva různé LNB). Viz příklad na obrázku vpravo. Tím vznikají následující možnosti konfi gurace u: Tuner 2 druh připojení Prodřeno : U tuneru 1 se provádějí všechna nastavení. Druhý tuner je napájen přes výstup propojení prvního tuneru. Tuner 2 druh připojení Odděleně /Tuner 2 konfigurace signálu Jako tuner 1 : U tuneru 1 se provádějí všechna nastavení. Nastavení pro druhý tuner se přebírají automaticky z prvního tuneru. Tuner 2 druh připojení Odděleně /Tuner 2 konfigurace signálu Diference k tuneru 1 : Všechna nastavení musí být provedena pro oba tunery odděleně. Proveďte pro vaše přijímací zařízení vhodné nastavení parametrů Tuner 2 druh připojení a Tuner 2 konfi gurace signálu pomocí tlačítek. Pokračujte nyní s vysvětlením příslušného vámi zvoleného druhu příjmu v první instalaci. 17

18 DiSEqC 1.0 Stiskněte tlačítko (zelené). Zobrazí se následující okno: Výběr satelitů - tuner 1 Vyberte satelity, které máte k dispozici (max. čtyři), které jsou v signálu na tuneru 1. Vyberte požadovaný satelit a potvrďte volbu tlačítkem. Vybrané satelity se označí háčkem. Po provedení všech nastavení stiskněte (zelené) tlačítko. 18

19 Zobrazí se následující okno: Konfigurace satelitů - tuner 1 Zde proveďte nastavení pro první satelit tuneru 1. Typ LNB: Nepoužívá-li dané přijímací zařízení žádný univerzální LNB, vyberte typy LNB používané v přijímacím zařízení pomocí tlačítek. Můžete si vybrat z těchto druhů LNB: - Univerzální, - Jednoduchý nebo - Defi nováno uživatelem Kmitočet LNB (MHz): Tyto údaje je nutné vložit jen v případě, že daný typ LNB není univerzálním LNB. Potřebné údaje se liší u nastavení Jednoduché a Userdefi ned (Definováno uživatelem). Dodržujte přitom také dokumentaci, která je přiložena k vašemu LNB, nebo se obraťte na odborníka. - Výběr Jednoduchý LNB: Zadejte kmitočet LNB s použitím numerických tlačítek - Výběr Defi nováno uživatelem : Abyste mohli zadat potřebnou nízkou, vysokou a mezní frekvenci, stlačte tlačítko. Zadání se provádí číselnými tlačítky Poloha DiSEqC : - 1 ze 4: Pro první satelit tuneru (poloha A u systému) - 2 ze 4: Pro druhý satelit tuneru (poloha B u systému) - 3 ze 4: Pro třetí satelit tuneru (poloha C u systému) nebo - 4 ze 4: Pro čtvrtý satelit tuneru (poloha D u systému) 19

20 Opakování DiSEqC : Nastavení, jak často se musí opakovat příkaz DiSEqC, závisí na konfi guraci vašeho přijímacího zařízení. Dodržujte přitom také dokumentaci, která je přiložena k vašemu přijímacímu zařízení, nebo se obraťte odborníka. - Vyp. DiSEqC Příkaz se neopakuje - 1 DiSEqC Příkaz se jednou opakuje - 2 DiSEqC Příkaz se dvakrát opakuje - 3 DiSEqC Příkaz se třikrát opakuje Signál 22 khz: Tento údaj je nutné vložit jen v případě, že daný typ LNB je typem Jednoduchý. Signál 22 khz se používá k přepnutí LNB při příjmu více satelitů a také k přepnutí požadovaného pásma nízkých/vysokých kmitočtů. - Zap. - Vyp. Testovací transpondér: Zvolte výběrové pole Testovací transpondér. Zde je možné vybrat transpondér a na základě intenzity signálu a pruhu udávajícího kvalitu signálu kontrolovat správné nastavení. Po provedení všech nastavení pro tento satelit stiskněte tlačítko (zelené). Pokud jste vybrali více než jeden satelit (max. čtyři) pro tuner 1, potom přeskočí přijímač automaticky do nastavení pro druhý satelit. Proveďte nyní nastavení, které bylo právě popsáno pro první satelit, také pro druhý a v návaznosti příp. pro třetí a čtvrtý satelit. Pokud jste provedli veškerá nastavení pro všechny vámi zvolené satelity, potom přeskočí přijímač automaticky do nastavení pro druhý tuner (předpokladem je, že jste zvolili pro druhý tuner druh připojení Odděleně a konfi gurace signálu pro druhý tuner je Diference k tuneru 1 ). Pokud tomu tak je, proveďte nyní nastavení pro druhý tuner stejným způsobem jako pro první tuner. Pokud jste provedli nastavení pro oba tunery a pro satelity přiřazené tunerům, obdržíte automaticky zobrazení vyhledávání programů. Pokračujte bodem první instalace Vyhledávání programů 20

21 DiSEqC 1.1 Stiskněte tlačítko (zelené). Zobrazí se následující okno: Výběr satelitů - tuner 1 Vyberte zde satelity (max. 64), které jsou k dispozici v signálu na tuneru 1. Vyberte požadovaný satelit a potvrďte volbu tlačítkem. Vybrané satelity se označí háčkem. Po provedení všech nastavení stiskněte tlačítko (zelené). 21

22 Zobrazí se následující okno: Konfigurace satelitů - tuner 1 Zde proveďte nastavení pro první satelit tuneru 1. Typ LNB: Nepoužívá-li dané přijímací zařízení žádný univerzální LNB, vyberte typy LNB používané v přijímacím zařízení pomocí tlačítek. Můžete si vybrat z těchto druhů LNB: - Univerzál nebo - Jednoduchý nebo - Defi nováno uživatelem Kmitočet LNB (MHz): Tyto údaje je nutné vložit jen v případě, že daný typ LNB není univerzálním LNB. Potřebné údaje se liší u nastavení Jednoduché a Defi nováno uživatelem. Dodržujte přitom také dokumentaci, která je přiložena k vašemu LNB, nebo se obraťte na odborníka. - Výběr Jednoduchý LNB: Zadejte kmitočet LNB s použitím numerických tlačítek - Výběr Defi nováno uživatelem : Abyste mohli zadat potřebnou nízkou, vysokou a mezní frekvenci, stlačte tlačítko. Zadání se provádí číselnými tlačítky Uncommitted Switch Zde nastavte Uncomitted Switches podle konfi gurace vašeho přijímacího zařízení. Můžete zvolit mezi Vyp. a jedním z kroků 1 až

23 Opakování DiSEqC : Nastavení, jak často se musí opakovat příkaz DiSEqC, závisí na konfi guraci vašeho přijímacího zařízení. Dodržujte přitom také dokumentaci, která je přiložena k vašemu přijímacímu zařízení, nebo se obraťte odborníka. - Vyp. DiSEqC Příkaz se neopakuje - 1 DiSEqC Příkaz se jednou opakuje - 2 DiSEqC Příkaz se dvakrát opakuje - 3 DiSEqC Příkaz se třikrát opakuje Pozice Zvolte výběrové pole Pozice. Zde nastavte Pozici podle konfi gurace vašeho přijímacího zařízení. Můžete zvolit mezi Vyp. a jedním z kroků 1 až 4. Testovací transpondér: Zvolte výběrové pole Testovací transpondér. Zde je možné vybrat transpondér a na základě pruhu udávajícího intenzitu signálu a kvalitu signálu kontrolovat správné nastavení. Po provedení všech nastavení pro tento satelit stiskněte tlačítko (zelené). Pokud jste vybrali více než jeden satelit (max. 64) pro tuner 1, potom přeskočí přijímač automaticky do nastavení pro druhý satelit. Proveďte nyní nastavení, které bylo právě popsáno pro první satelit, pro druhý a případně další vybrané satelity. Pokud jste provedli veškerá nastavení pro všechny vámi zvolené satelity, potom přeskočí přijímač automaticky do nastavení pro druhý tuner (předpokladem je, že jste zvolili pro druhý tuner druh připojení Odděleně a konfi gurace signálu pro druhý tuner je Diference k tuneru 1 ). Pokud tomu tak je, proveďte nyní nastavení pro druhý tuner stejným způsobem jako pro první tuner. Pokud jste provedli nastavení pro oba tunery a pro satelity přiřazené tunerům, obdržíte automaticky zobrazení vyhledávání programů. Pokračujte bodem první instalace Vyhledávání programů. 23

24 Otočná anténa (DiSEqC 1.2/DiSEqC 1.3/USALS) Stiskněte tlačítko (zelené). Zobrazí se následující okno: Výběr satelitů - tuner 1 Vyberte zde maximálně 64 satelity, které jsou k dispozici v signálu na tuneru 1. Vyberte požadovaný satelit a potvrďte volbu tlačítkem. Vybrané satelity se označí háčkem. Po provedení všech nastavení stiskněte tlačítko (zelené). 24

25 Zobrazí se následující okno: Motorové řízení Zde vyberte druh řízení DiSEqC 1.2. Dodržujte přitom dokumentaci vaší otočné antény. Otočná anténa (DiSEqC 1.2) Najet na nulovou polohu Zvolte výběrové pole Najet na nulovou polohu. Potvrzením tlačítka dostane otočné zařízení příkaz k Najet na nulovou polohu. Stanovit meze Dodržujte přitom také podklady/dokumentaci, které jsou přiloženy k vaší otočné anténě nebo se obraťte na odborníka. Zvolte výběrové pole Stanovit meze. V tomto menu můžete nastavit hranice pro otočné zařízení. Je to nutné zvláště tehdy, pokud se zařízení může otáčet volně jen v určitém rozsahu, protože by jinak najelo do překážky (např. do stěny nebo stromu). Stiskněte tlačítko. Zobrazí se následující okno: Následující tlačítka řídí pohyb otočného zařízení: Spuštění pomalého otáčení na západ Krokování otáčení na západ Zastavení aktuálního pohybu Krokování otáčení na východ Spuštění pomalého otáčení na východ Při dosažení požadované hranice pro východ nebo pro západ přejděte do příslušného výběrového pole Nastavení aktuální pozice jako **** hranice a potvrďte ji tlačítkem. 25

26 Chcete-li nastavené hranice opět smazat, přejděte do výběrového pole Vymazání hranic a potvrďte vymazání hranic tlačítkem. Poté můžete hranice znovu nastavit. Po nastavení všech hranic stiskněte tlačítko. Stisknutím tlačítka (zeleného) přejdete do následujícího menu. Zobrazí se následující okno: Typ LNB: Nepoužívá-li dané přijímací zařízení žádný univerzální LNB, vyberte typy LNB používané v přijímacím zařízení pomocí tlačítek. Můžete si vybrat z těchto druhů LNB: - Univerzál nebo - Jednoduchý nebo - Defi nováno uživatelem Kmitočet LNB (MHz): Tyto údaje je nutné vložit jen v případě, že daný typ LNB není univerzálním LNB. Potřebné údaje se liší u nastavení Jednoduché a Defi nováno uživatelem. Postupujte přitom také podle dokumentace dodávané s LNB. - Výběr Jednoduchý LNB: Zadejte kmitočet LNB s použitím numerických tlačítek - Výběr Defi nováno uživatelem : Abyste mohli zadat potřebnou nízkou, vysokou a mezní frekvenci, stlačte tlačítko. Zadání se provádí číselnými tlačítky Při signálu zastavit: Zvolte výběrové pole Při signálu zastavit. Zde nastavte, zda má otočná anténa při příjmu signálu požadovaného satelitu ihned zastavit pohyb. Můžete zvolit mezi Zap. a Vyp.. 26

27 Anténa se otáčí: Zvolte výběrové pole Anténa se otáčí. Zde můžete pomocí následujících tlačítek řídit pohyb otočné antény: Spuštění pomalého otáčení na západ Krokování otáčení na západ Zastavení aktuálního pohybu Krokování otáčení na východ Spuštění pomalého otáčení na východ Nastavte otočné zařízení tak, abyste u obou vpravo zobrazených ukazatelů Intenzita signálu a Kvalita signálu dosáhli nejvyššího možného procenta. Testovací transpondér: Zvolte výběrové pole Testovací transpondér. Zde je možné vybrat transpondér a na základě pruhu udávajícího intenzitu signálu a kvalitu signálu kontrolovat správné nastavení. Po dosažení nejlepšího možného příjmového signálu stiskněte tlačítko (zelené). Přijímač nyní uloží tento satelit a přeskočí automaticky do nastavení pro další satelity. Pokud jste vybrali pro tuner 1 více než jeden satelit, potom přeskočí přijímač automaticky do nastavení pro druhý satelit. Proveďte nyní nastavení, které bylo právě popsáno pro první satelit, pro druhý a případně další vybrané satelity. Pokud jste provedli veškerá nastavení pro všechny vámi zvolené satelity, potom přeskočí přijímač automaticky do nastavení pro druhý tuner (předpokladem je, že jste zvolili pro druhý tuner druh připojení Odděleně a konfi gurace signálu pro druhý tuner je Diference k tuneru 1 ). Pokud tomu tak je, proveďte nyní nastavení pro druhý tuner stejným způsobem jako pro první tuner. Pokud jste provedli nastavení pro oba tunery a pro satelity přiřazené tunerům, obdržíte automaticky zobrazení vyhledávání programů. Pokračujte bodem první instalace Vyhledávání programů. 27

28 Otočná anténa (DiSEqC 1.3/USALS) Motorové řízení Zde vyberte druh řízení DiSEqC 1.3/ USALS. Dodržujte přitom dokumentaci vaší otočné antény. Můj stupeň délky Vyberte výběrové pole Zem. délka a pomocí číselných tlačítek zde zadejte vaši aktuální zeměpisnou délku. Dodržujte přitom také podklady/dokumentaci, které jsou přiloženy k vaší otočné anténě nebo se obraťte na odborníka. Můj stupeň šířky Vyberte výběrové pole Zem. šířka a pomocí číselných tlačítek zde zadejte vaši aktuální zeměpisnou šířku. Najet na nulovou polohu Zvolte výběrové pole Najet na nulovou polohu. Potvrzením tlačítka dostane otočné zařízení příkaz k Najet na nulovou polohu. Stanovit meze Zvolte výběrové pole Stanovit meze. V tomto menu můžete nastavit hranice pro otočné zařízení. Je to nutné zvláště tehdy, pokud se zařízení může otáčet volně jen v určitém rozsahu, protože by jinak najelo do překážky (např. do stěny nebo stromu). Stiskněte tlačítko. Zobrazí se následující okno: Následující tlačítka řídí pohyb otočného zařízení: Spuštění pomalého otáčení na západ Krokování otáčení na západ Zastavení aktuálního pohybu Krokování otáčení na východ Spuštění pomalého otáčení na východ 28

29 Při dosažení požadované hranice pro východ nebo pro západ přejděte do příslušného výběrového pole Nastavení aktuální pozice jako **** hranice a potvrďte ji tlačítkem. Chcete-li nastavené hranice opět smazat, přejděte do výběrového pole Vymazání hranic a potvrďte vymazání hranic tlačítkem. Poté můžete hranice znovu nastavit. Po nastavení všech hranic stiskněte tlačítko. Stisknutím tlačítka (zeleného) přejdete do následujícího menu. Zobrazí se následující okno: Typ LNB: Nepoužívá-li dané přijímací zařízení žádný univerzální LNB, vyberte typy LNB používané v přijímacím zařízení pomocí tlačítek. Můžete si vybrat z těchto druhů LNB: - Univerzál nebo - Jednoduchý nebo - Defi nováno uživatelem Kmitočet LNB (MHz): Tyto údaje je nutné vložit jen v případě, že daný typ LNB není univerzálním LNB. Potřebné údaje se liší u nastavení Jednoduché a Defi nováno uživatelem. Postupujte přitom také podle dokumentace dodávané s LNB. - Výběr Jednoduchý LNB: Zadejte kmitočet LNB s použitím numerických tlačítek - Výběr Defi nováno uživatelem : Abyste mohli zadat potřebnou nízkou, vysokou a mezní frekvenci, stlačte tlačítko. Zadání se provádí číselnými tlačítky 29

30 Testovací transpondér: Zvolte výběrové pole Testovací transpondér. Zde je možné vybrat transpondér a na základě pruhu udávajícího intenzitu signálu a kvalitu signálu kontrolovat správné nastavení. Po provedení všech nastavení pro tento satelit stiskněte tlačítko (zelené). Přijímač nyní uloží tento satelit a přeskočí automaticky do nastavení pro další satelity. Pokud jste vybrali pro tuner 1 více než jeden satelit, potom přeskočí přijímač automaticky do nastavení pro druhý satelit. Proveďte nyní nastavení, které bylo právě popsáno pro první satelit, pro druhý a případně další vybrané satelity. Pokud jste provedli veškerá nastavení pro všechny vámi zvolené satelity, potom přeskočí přijímač automaticky do nastavení pro druhý tuner (předpokladem je, že jste zvolili pro druhý tuner druh připojení Odděleně a konfi gurace signálu pro druhý tuner je Diference k tuneru 1 ). Pokud tomu tak je, proveďte nyní nastavení pro druhý tuner stejným způsobem jako pro první tuner. Pokud jste provedli nastavení pro oba tunery a pro satelity přiřazené tunerům, obdržíte automaticky zobrazení vyhledávání programů. Pokračujte bodem první instalace Vyhledávání programů. 30

31 Jednoduchý LNB Stiskněte tlačítko (zelené). Zobrazí se následující okno: Výběr satelitů - tuner 1 Zde vyberte satelit, který je k dispozici v signálu na tuneru 1 a potvrďte váš výběr tlačítkem. Vybraný satelit se označí háčkem. Po provedení všech nastavení stiskněte (zelené) tlačítko. Zobrazí se následující okno: Konfigurace satelitů - tuner 1 Zde proveďte nastavení pro satelit tuneru 1. 31

32 Typ LNB: Nepoužívá-li dané přijímací zařízení žádný univerzální LNB, vyberte typy LNB používané v přijímacím zařízení pomocí tlačítek. Můžete si vybrat z těchto druhů LNB: - Univerzál nebo - Jednoduchý nebo - Defi nováno uživatelem Kmitočet LNB (MHz): Tyto údaje je nutné vložit jen v případě, že daný typ LNB není univerzálním LNB. Potřebné údaje se liší u nastavení Jednoduché a Defi nováno uživatelem. Postupujte přitom také podle dokumentace dodávané s LNB. - Výběr Jednoduchý LNB: Zadejte kmitočet LNB s použitím numerických tlačítek - Výběr Defi nováno uživatelem : Abyste mohli zadat potřebnou nízkou, vysokou a mezní frekvenci, stlačte tlačítko. Zadání se provádí číselnými tlačítky Signál 22 khz: Tento údaj je nutné vložit jen v případě, že daný typ LNB je typem Jednoduchý. Signál 22 khz se používá k přepnutí LNB při příjmu více satelitů a také k přepnutí požadovaného pásma nízkých/vysokých kmitočtů. - Zap. - Vyp. Testovací transpondér: Zvolte výběrové pole Testovací transpondér. Zde je možné vybrat transpondér a na základě pruhu udávajícího intenzitu signálu a kvalitu signálu kontrolovat správné nastavení. Po provedení všech nastavení pro tento satelit stiskněte tlačítko (zelené). Přijímač přeskočí automaticky do nastavení pro druhý tuner (předpokladem je, že jste vybrali pro druhý tuner druh připojení Odděleně a konfi gurace signálu pro druhý tuner je Diference k tuneru 1 ). Pokud tomu tak je, proveďte nyní nastavení pro druhý tuner stejným způsobem jako pro první tuner. Pokud jste provedli nastavení pro oba tunery a pro satelity přiřazené tunerům, obdržíte automaticky zobrazení vyhledávání programů. Pokračujte bodem první instalace Vyhledávání programů. 32

33 Jednokabelový systém Vyberte tlačítky v řádku Instalován jednokabelový systém volbu Na. Následně přejděte tlačítky na výběrové pole Jednokabelový systém. Zobrazí se následující okno: Vyberte jednokabelový systém použitý ve vašem přijímacím zařízení: - EXR.../EXU... Pro všechny jednokabelové matrice Kathrein - UAS 481 Pro jednokabelový LNB UAS 481 Kathrein - Defi nováno uživatelem Pro všechny jednokabelové systémy, které nespadají do předchozích vyjmenovaných rubrik Pokračujte nyní s vysvětlením příslušného vámi zvoleného jednokabelového druhu příjmu v první instalaci. 33

34 Jednokabelový systém - EXR.../EXU... Stiskněte tlačítko (zelené). Zobrazí se následující okno: Výběr satelitů - tuner 1 Vyberte zde maximálně dva satelity, které jsou k dispozici v signálu na tuneru 1. Vyberte požadovaný satelit a potvrďte volbu tlačítkem. Vybrané satelity se označí háčkem. Po provedení všech nastavení stiskněte tlačítko (zelené). 34

35 Zobrazí se následující okno: K nastavení tuneru přiřazených SCR, kmitočtů a příp. PIN se řiďte dokumentací přiloženou k systému. V ní je uvedeno přiřazení mezi různými SCR a příslušnými přiřazenými přenosovými frekvencemi. Rovněž by se mohlo stát, že nemůžete kódy PIN na ochranu jednotlivých kmitočtů volně nastavovat a jsou rovněž uvedeny v dokumentaci jednokabelových komponent. Dále si uvědomte, že stejné frekvence/kanály nemůže používat více přijímačů - rušily by se navzájem. Pro tuner 1 a tuner 2 nesmějí být zadány stejné kmitočty/kanály. Zajištění kanálu pomocí kódu PIN: Pokud by u vašeho jednokabelového systému existovala možnost ochrany používané přenosové frekvence zadáním kódu PIN, můžete tak učinit v tomto menu. Přenosovou frekvenci nemůže pak použít žádný jiný přijímač, aniž by se zadal kód PIN. Zvolte nastavení Na. Poté se zobrazí možnost zadat do řádku Kód PIN pro tuner 1 pod tím pomocí číselných tlačítek kód PIN (0-255). Přenosový kanál pro tuner 1: Vyberte volný přenosový kanál, který je k dispozici (SCR 0 - SCR 7). Přenosová frekvence pro tuner 1: Vyberte zde jednu z volných dostupných přenosových frekvencí. Viz příklad vpravo (EXR 1581) Přiřazení přenosového kanálu přenosové frekvenci. Nastavení pro druhý tuner proveďte stejným způsobem jako pro první tuner. Po provedení všech nastavení stiskněte tlačítko (zelené). 35

36 Zobrazí se následující okno: Typ LNB (nastavení): Nepoužívá-li dané přijímací zařízení žádný univerzální LNB, vyberte typy LNB používané v přijímacím zařízení pomocí tlačítek. Můžete si vybrat z těchto druhů LNB: - Univerzál nebo - Jednoduchý nebo - Defi nováno uživatelem Kmitočet LNB (MHz): Tyto údaje je nutné vložit jen v případě, že daný typ LNB není univerzálním LNB. Potřebné údaje se liší u nastavení Jednoduché a Defi nováno uživatelem. Postupujte přitom také podle dokumentace dodávané s LNB. - Výběr Jednoduchý LNB: Zadejte kmitočet LNB s použitím numerických tlačítek - Výběr Defi nováno uživatelem : Abyste mohli zadat potřebnou nízkou, vysokou a mezní frekvenci, stlačte tlačítko. Zadání se provádí číselnými tlačítky Poloha DiSEqC : Zvolte výběrové pole Pozice DiSEqC. Zde nastavte Pozici pro zobrazený satelit podle konfi gurace vašeho přijímacího zařízení. Můžete si vybrat z těchto možností: 1/1, 1/2 a 2/2, vždy podle toho, zda jste zvolili při Výběru satelitů jeden nebo dva satelity. Testovací transpondér: Zvolte výběrové pole Testovací transpondér. Zde je možné vybrat transpondér a na základě pruhu udávajícího intenzitu signálu a kvalitu signálu kontrolovat správné nastavení. Pokud by nebylo možné navázat spojení s jednokanálovým zařízením, zkontrolujte nastavení (kmitočet a přenosový kanál) a v případě potřeby se obraťte na odborníka. Po provedení všech nastavení pro tento satelit stiskněte tlačítko (zelené). Přijímač nyní uloží tento satelit a přeskočí automaticky do nastavení pro další satelity. Pokud jste vybrali pro tuner 1 více než jeden satelit, potom přeskočí přijímač automaticky do nastavení pro druhý satelit. Nyní proveďte nastavení pro druhý satelit tak, jak to bylo popsáno výše pro první satelit. Pokud jste provedli nastavení pro oba přiřazené satelity, obdržíte automaticky zobrazení vyhledávání programů. Pokračujte bodem první instalace Vyhledávání programů. 36

37 Jednokabelový systém - UAS 481 Stiskněte tlačítko (zelené). Zobrazí se následující okno: Výběr satelitů - tuner 1 Vyberte zde satelit, který je k dispozici v signálu na tuneru 1. Vyberte požadovaný satelit a potvrďte volbu tlačítkem. Po vybrání požadovaných satelitů stiskněte tlačítko (zelené). Zobrazí se následující okno: 37

38 Přenosový kanál pro tuner 1: Vyberte volný přenosový kanál, který je k dispozici (SCR 0 - SCR 3). Přenosový kanál pro tuner 2: Vyberte volný přenosový kanál, který je k dispozici (SCR 0 - SCR 3). Po provedení všech nastavení pro satelit stiskněte tlačítko (zelené). Zobrazí se následující hlášení: Testovací transpondér: Zvolte výběrové pole Testovací transpondér. Zde je možné vybrat transpondér a na základě pruhu udávajícího intenzitu signálu a kvalitu signálu kontrolovat správné nastavení. Pokud by nebylo možné navázat spojení s jednokanálovým zařízením, zkontrolujte nastavení (kmitočet a přenosový kanál) a v případě potřeby se obraťte na odborníka. Po provedení všech nastavení pro satelit stiskněte tlačítko (zelené). Automaticky se zobrazí okno vyhledávání programů. Pokračujte bodem první instalace Vyhledávání programů. 38

39 Jednokabelový systém - definovaný uživatelem Stiskněte tlačítko (zelené). Zobrazí se následující okno: Výběr satelitů - tuner 1 Vyberte zde maximálně dva satelity, které jsou k dispozici v signálu na tuneru 1. Vyberte požadovaný satelit a potvrďte volbu tlačítkem. Vybrané satelity se označí háčkem. Po provedení všech nastavení stiskněte tlačítko (zelené). 39

40 Zobrazí se následující okno: K nastavení tuneru přiřazených SCR, kmitočtů a příp. PIN se řiďte dokumentací přiloženou k systému. V ní je uvedeno přiřazení mezi různými SCR a příslušnými přiřazenými přenosovými frekvencemi. Rovněž by se mohlo stát, že nemůžete kódy PIN na ochranu jednotlivých kmitočtů volně nastavovat a jsou rovněž uvedeny v dokumentaci jednokabelových komponent. Dále si uvědomte, že stejné frekvence/kanály nemůže používat více přijímačů - rušily by se navzájem. Pro tuner 1 a tuner 2 nesmějí být zadány stejné kmitočty/kanály. Zajištění kanálu pomocí kódu PIN: Pokud by u vašeho jednokabelového systému existovala možnost ochrany používané přenosové frekvence zadáním kódu PIN, můžete tak učinit v tomto menu. Přenosovou frekvenci nemůže pak použít žádný jiný přijímač, aniž by se zadal kód PIN. Zvolte nastavení Na. Poté se zobrazí možnost zadat do řádku Kód PIN pro tuner 1 pod tím pomocí číselných tlačítek kód PIN (0-255). Přenosový kanál pro tuner 1: Vyberte volný přenosový kanál, který je k dispozici (SCR 0 - SCR 7). Přenosová frekvence pro tuner 1: Vyberte zde jednu z volných dostupných přenosových frekvencí nebo zadejte přes číselná tlačítka požadovanou frekvenci. Viz příklad vpravo (EXR 1581) Přiřazení přenosového kanálu přenosové frekvenci. 40

41 Nastavení pro druhý tuner proveďte stejným způsobem jako pro první tuner. Po provedení všech nastavení stiskněte tlačítko (zelené). Zobrazí se následující okno: Typ LNB (nastavení): Nepoužívá-li dané přijímací zařízení žádný univerzální LNB, vyberte typy LNB používané v přijímacím zařízení pomocí tlačítek. Můžete si vybrat z těchto druhů LNB: - Univerzál nebo - Jednoduchý nebo - Defi nováno uživatelem Kmitočet LNB (MHz): Tyto údaje je nutné vložit jen v případě, že daný typ LNB není univerzálním LNB. Potřebné údaje se liší u nastavení Jednoduché a Defi nováno uživatelem. Dodržujte přitom také dokumentaci, která je přiložena k vašemu LNB, nebo se obraťte na odborníka. - Výběr Jednoduchý LNB: Zadejte kmitočet LNB s použitím numerických tlačítek - Výběr Defi nováno uživatelem : Abyste mohli zadat potřebnou nízkou, vysokou a mezní frekvenci, Poloha DiSEqC : stlačte tlačítko. Zadání se provádí číselnými tlačítky Zvolte výběrové pole Pozice DiSEqC. Zde nastavte Pozici pro zobrazený satelit podle konfi gurace vašeho přijímacího zařízení. Můžete si vybrat z těchto možností: 1/1, 1/2 a 2/2, vždy podle toho, zda jste zvolili při Výběru satelitů jeden nebo dva satelity. Testovací transpondér: Zvolte výběrové pole Testovací transpondér. Zde je možné vybrat transpondér a na základě intenzity signálu a pruhu udávajícího kvalitu signálu kontrolovat správné nastavení. Pokud by nebylo možné navázat spojení s jednokanálovým zařízením, zkontrolujte nastavení (kmitočet a přenosový kanál) a v případě potřeby se obraťte na odborníka. Po provedení všech nastavení pro tento satelit stiskněte tlačítko (zelené). Přijímač nyní uloží tento satelit a přeskočí automaticky do nastavení pro další satelity. 41

42 Pokud jste vybrali pro tuner 1 více než jeden satelit, potom přeskočí přijímač automaticky do nastavení pro druhý satelit. Nyní proveďte nastavení pro druhý satelit tak, jak to bylo popsáno výše pro první satelit. Pokud jste provedli nastavení pro oba přiřazené satelity, obdržíte automaticky zobrazení vyhledávání programů. Pokračujte bodem první instalace Vyhledávání programů. 42

43 Vyhledávání programů Vyhledávání programů není povinně nutné, protože je již ze závodu nainstalován předprogramovaný seznam programů pro satelity ASTRA 19,2 st. východně a HOTBIRD 13 st. východně. Pokud nechcete provádět vyhledávání programů, stiskněte tlačítko (zelené) a pokračujte s bodem Datum a hodinový čas. Pokud chcete provádět vyhledávání programů, zvolte tlačítky Ano. Zobrazí se následující okno: Vybrání země Tlačítky zvolíte, zda mají být programy nalezené při hledání tříděny podle uloženého seznamu programů z výroby pro zvolenou zemi. Momentálně je to možné pouze pro Německo, Rakousko a Švýcarsko. Satelit a poloha Tlačítky vyberte nyní u vámi zřizovaných satelitů nastavení jednotlivě nebo Všechny. Při nastavení Všechny se vyhledávají nové programy u všech vámi nastavených satelitů. Přitom dbejte na to, aby vaše přijímací zařízení bylo na tento/tyto satelit/y zaměřeno. 43

44 Režim vyhledávání programů Tlačítky zvolte druh vyhledávaných programů. Máte tři možnosti: - volné a kódované Vyhledávají se všechny programy - jen volné Vyhledávají se jen volně přijímané programy - jen kódované Vyhledávají se jen kódované programy Pro sledování kódovaných programů potřebujete příslušný modul CA (Conditional Access) a rovněž platnou kartu Smartcard a platné předplatné u příslušného provozovatele Pay-TV. Vyhledávání NIT (vyhledávání sítě) Pomocí tlačítek (Zap./Vyp.) zvolte, zda se má provést vyhledávání sítě. Při nastavení Vyhledávání sítě Vypnuto jsou prohledávány jen transpondéry uložené jako výchozí nastavení z výroby u vámi dříve vybraného satelitu/satelitů, a to jen z hlediska nových, dosud neuložených programů. Při nastavení Vyhledávání sítě Zapnuto mohou být prostřednictvím propojení transpondérů navíc vyhledány dosud neuložené transpondéry. Tyto se uloží a stejně jako již existující transpondéry jsou prohledány z hlediska nových programů. Po provedení všech nastavení stiskněte tlačítko (zelené). Zobrazí se následující okna (příklad): Během vyhledávání se zobrazí následující okno (příklad): Nově nalezené programy se označí přívlastkem NOVÝ (viz obrázek vpravo). Nalezené Televizní programy Nalezené rozhlasové programy Poznámka: Vyhledávání můžete kdykoli přerušit tlačítkem. Po ukončení vyhledávání se zobrazí následující okno (příklad): Stiskněte tlačítko. Nově nalezené programy budou připojeny na konec stávajícího úplného seznamu. 44

45 Datum a čas Jednotlivé položky se volí tlačítky. Změny aktuálního nastavení se provádí tlačítky. Nastavení času Zde zvolte, zda má být časová informace z přijímače automaticky vyzvednuta určitým vámi nastaveným programem nebo zda ji chcete zadat ručně. Buď - Automaticky nebo - Ručně Místní UTC-Offset Zde zvolte odchylku časového pásma od UTC (dříve GMT) (např. pro Německo: + 1 hodina). Odchylku můžete nastavit v krocích po 30 minutách. Můžete zvolit max. časovou odchylku (+ a -) 11 hodin a 30 minut. Letní čas (nastavení času) Zde vyberte, zda má přijímač automaticky přepínat z letního času na zimní a obráceně. Nastavení Ručně má smysl pouze tehdy, když zvolíte ve výběrovém bodě Nastavení času rovněž Ručně, protože jinak je časová informace automaticky vyzvedávána přijímačem. Buď - Automaticky nebo - Ručně Program časově aktualizace (funguje jen tehdy, pokud je zvoleno nastavení času Automaticky ) Zde vyberte program, z kterého má přijímač vyzvednout časovou informaci. Stlačením tlačítka se zobrazí seznam programů, z kterého můžete vybrat pomocí kurzorových ( ) tlačítek požadovaný program. Výběr potvrďte tlačítkem. 45
