Minidiskový rekordér XM-228BK NÁVOD K POUŽITÍ

Transkript

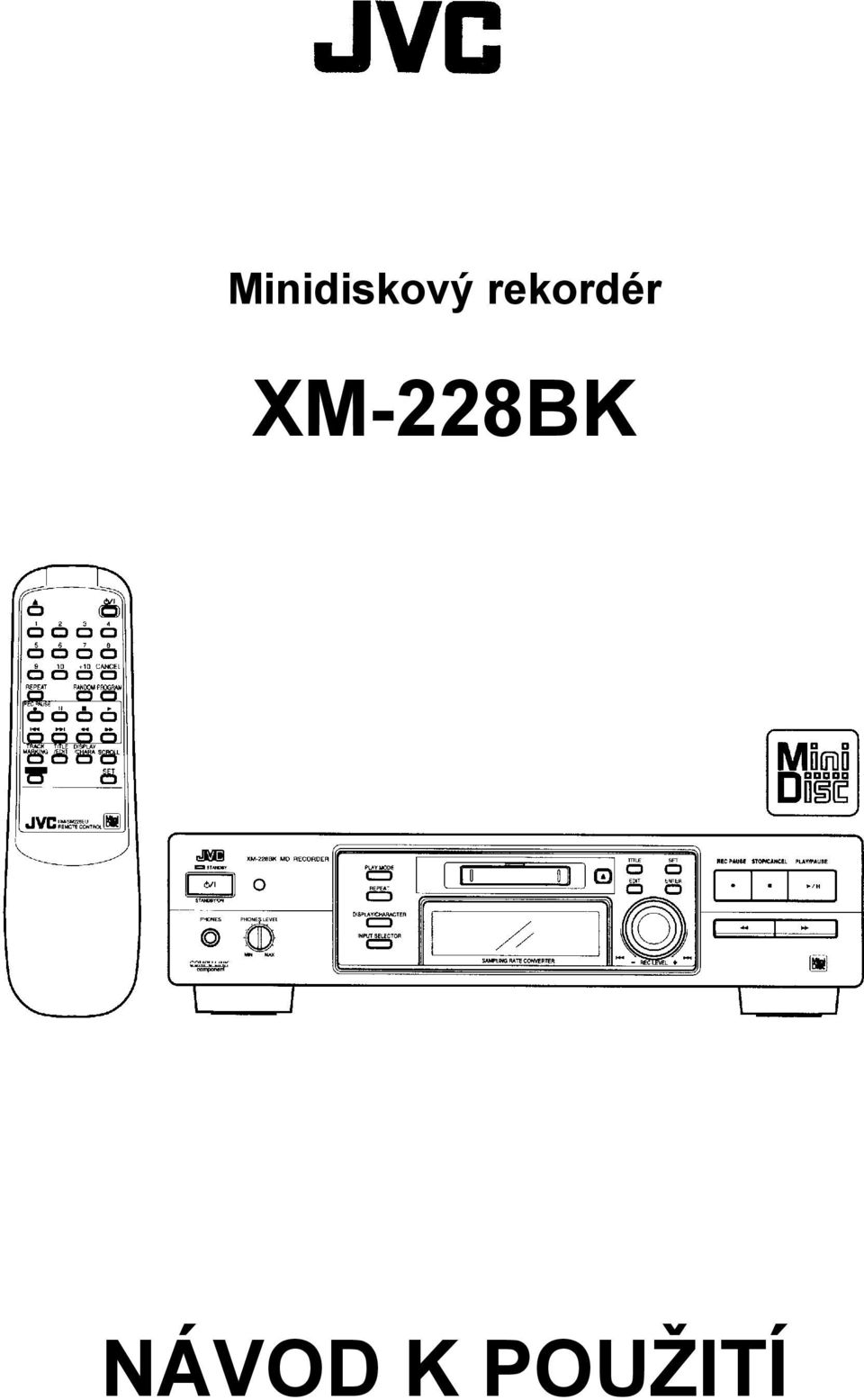

1 Minidiskový rekordér XM-228BK NÁVOD K POUŽITÍ

2 Bezpečnostní upozornění VÝSTRAHA Výrobek je vybaven laserem. Při nesprávné manipulaci s přístrojem v rozporu s tímto návodem může dojít k nebezpečí ozáření. Neotvírejte a nesnímejte žádné kryty a přístroj neopravujte. Opravu a servis svěřte odborníkovi. NEBEZPEČÍ Při odkrytování a odjištění bezpečnostních spínačů hrozí nebezpečí neviditelného laserového záření. Chraňte se před přímým zásahem laserového paprsku. POZOR!!! Před sejmutím krytu nutno vyjmout vidlici síťového přívodu ze zásuvky. Upozornění Přepínač Pro kompletní galvanické oddělení přístroje od sítě vyjměte vidlici napájecího kabelu ze zásuvky. Přepínač v žádné poloze neodděluje přístroj od sítě. Napájení přístroje lze dálkově ovládat. VAROVÁNÍ Pro omezení úrazu elektrickým proudem, požáru atd. 1. Nevyndávejte žádné šrouby a nesnímejte kryty přístroje. 2. Nevystavujte přístroj působení deště nebo vlhkosti.

3 Vítejte! Děkujeme, že jste si zakoupili výrobek JVC. Před připojením tohoto přístroje do sítě si pečlivě přečtěte tento návod k použití. Zde naleznete všechny potřebné informace o sestavení a používání systému. Důležitá upozornění Instalace přístroje Vyberte místo, které je rovné, suché a není příliš teplé ani chladné (mezi 5 C a 35 C). Ponechejte dostatečný prostor mezi přístrojem a TV. Umístěte přístroj na místo s dostatečným větráním. Nepoužívejte přístroj na místech vystavených vibracím. Nestavte přístroj na koberec. Nestavte přístroj na jiné zařízení vyzařující teplo. Napájecí kabel Nemanipulujte s kabelem pokud máte mokré ruce. Při odpojování držte vždy v ruce vidlici, nikdy netahejte za vlastní kabel. Závady atd. Uvnitř přístroje nejsou žádné uživatelsky opravitelné části. Pokud se něco pokazí, okamžitě vypněte napájení. Pokud problém přetrvává po opětovném zapnutí napájení, znovu je vypněte, odpojte napájecí kabel a vyhledejte odborný servis. Nevkládejte do přístroje žádné kovové předměty. Pro bezpečné používání dodržujte následující Chraňte přístroj před vlhkostí, vodou a prachem Nepoužívejte přístroj na vlhkých nebo prašných místech. Chraňte přístroj před vysokou teplotou Nevystavujte přístroj přímému slunečnímu svitu a nepoužívejte ho v blízkosti topení. Neblokujte větrací otvory Špatné chlazení může poškodit přístroj. Neblokujte větrací otvory přístroje a neumisťujte přístroj na špatně větrané místo. Když nebudete dlouho doma Pokud odjíždíte na dovolenou nebo nebudete dlouhou dobu doma, vypněte napájení přístroje a vytáhněte napájecí kabel ze sítě. Nevkládejte do přístroje cizí předměty Nevkládejte do přístroje vodiče, hřebeny, mince atd. Údržba skříně Pro čištění přístroje použijte měkký hadřík a dodržujte instrukce pro použití chemicky napuštěných čistících utěrek. Nepoužívejte benzín, ředidla nebo jiná organická rozpouštědla. Může dojít k poškození nebo odbarvení přístrojové skříně. Pokud do přístroje nateče voda Vypněte napájení a odpojte napájecí kabel ze sítě, pak vyhledejte odborný servis. Používání přístroje v tomto stavu může způsobit úraz elektrickým proudem. 1

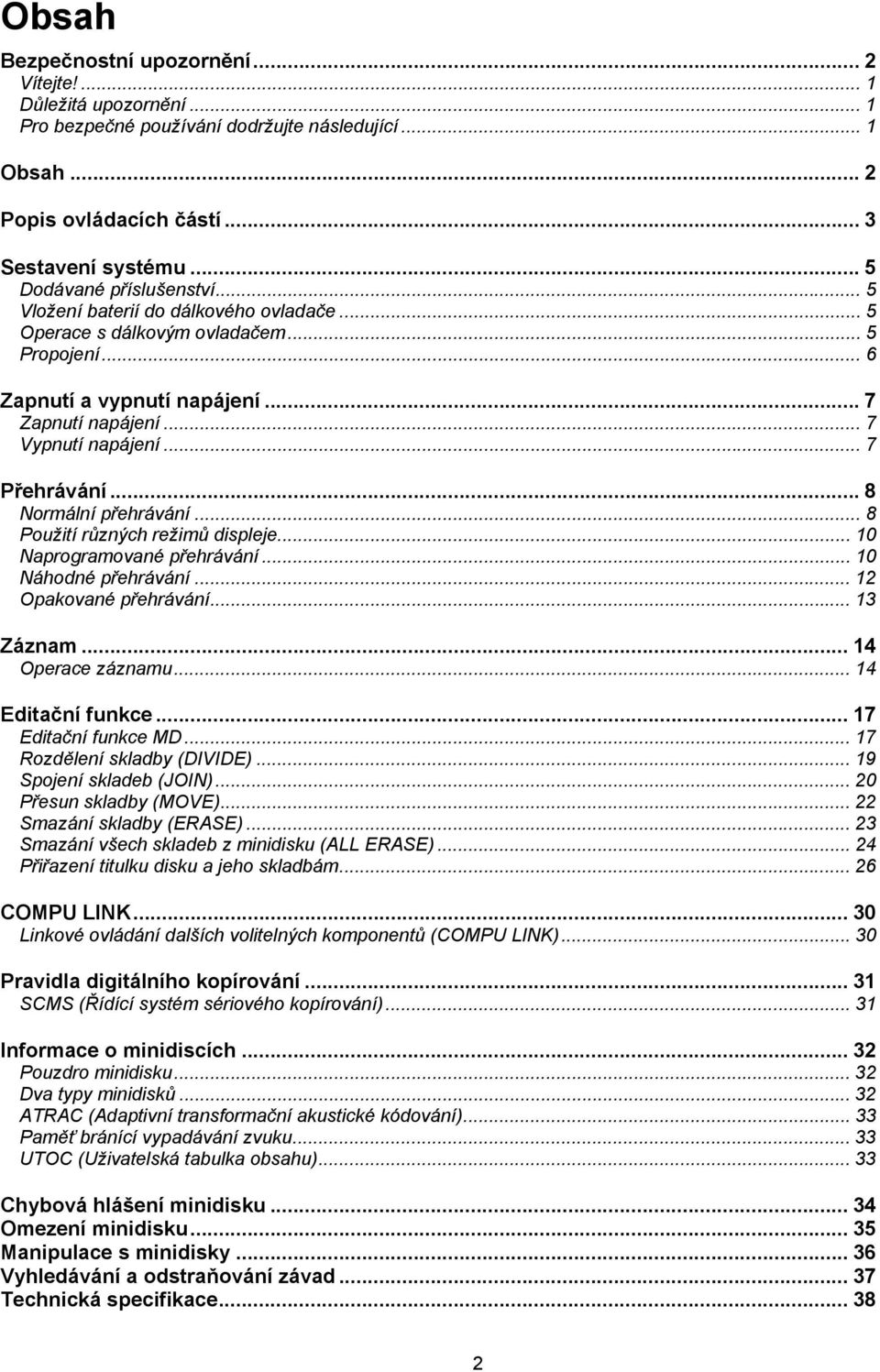

4 Obsah Bezpečnostní upozornění... 2 Vítejte!... 1 Důležitá upozornění... 1 Pro bezpečné používání dodržujte následující... 1 Obsah... 2 Popis ovládacích částí... 3 Sestavení systému... 5 Dodávané příslušenství... 5 Vložení baterií do dálkového ovladače... 5 Operace s dálkovým ovladačem... 5 Propojení... 6 Zapnutí a vypnutí napájení... 7 Zapnutí napájení... 7 Vypnutí napájení... 7 Přehrávání... 8 Normální přehrávání... 8 Použití různých režimů displeje Naprogramované přehrávání Náhodné přehrávání Opakované přehrávání Záznam Operace záznamu Editační funkce Editační funkce MD Rozdělení skladby (DIVIDE) Spojení skladeb (JOIN) Přesun skladby (MOVE) Smazání skladby (ERASE) Smazání všech skladeb z minidisku (ALL ERASE) Přiřazení titulku disku a jeho skladbám COMPU LINK Linkové ovládání dalších volitelných komponentů (COMPU LINK) Pravidla digitálního kopírování SCMS (Řídící systém sériového kopírování) Informace o minidiscích Pouzdro minidisku Dva typy minidisků ATRAC (Adaptivní transformační akustické kódování) Paměť bránící vypadávání zvuku UTOC (Uživatelská tabulka obsahu) Chybová hlášení minidisku Omezení minidisku Manipulace s minidisky Vyhledávání a odstraňování závad Technická specifikace

5 Popis ovládacích částí Před použitím se seznamte s tlačítky a ovládacími prvky. Detaily viz. stránky v závorkách. Čelní panel 1) Zdířka pro sluchátka PHONES 2) Knoflík PHONES LEVEL 3) Tlačítko DISLAY/CHARACTER 4) Tlačítko INPUT SELECTOR 5) Displej 6) Knoflík JOG DIAL (, / REC LEVEL) 7) Tlačítka, 8) Tlačítko / PLAY/PAUSE 9) Tlačítko STOP/CANCEL 10) Tlačítko REC PAUSE 11) Tlačítko ENTER 12) Tlačítko SET 13) Tlačítko EDIT 14) Tlačítko TITLE 15) Tlačítko EJECT 16) Štěrbina pro vložení minidisku 17) Indikátor disku 18) Tlačítko REPEAT 19) Tlačítko PLAY MODE 20) Čidlo dálkového ovládání 21) Tlačítko STANDBY/ON 22) Indikátor STANDBY Displej 1) Indikátory úrovně a indikátor OVER 2) Indikátor TOC 3) Indikátor REC 4) Indikátor přehrávání ( ) a pauzy ( ) 5) Indikátory editačního režimu MD (DIVIDE, JOIN, MOVE, ERASE, ALL ERASE) 6) Indikátory režimu opakování (REPEAT ALL, REPEAT 1) 7) Hudební kalendář 8) Indikátory režimu přehrávání (PROGRAM, RANDOM) 9) Znakový displej (11 znaků) 10) Indikátor MD 11) Indikátory vstupního režimu (DIGITAL 1, DIGITAL 2) 12) Indikátory vzorkovací frekvence (32 khz, 44.1 khz, 48 khz) 3

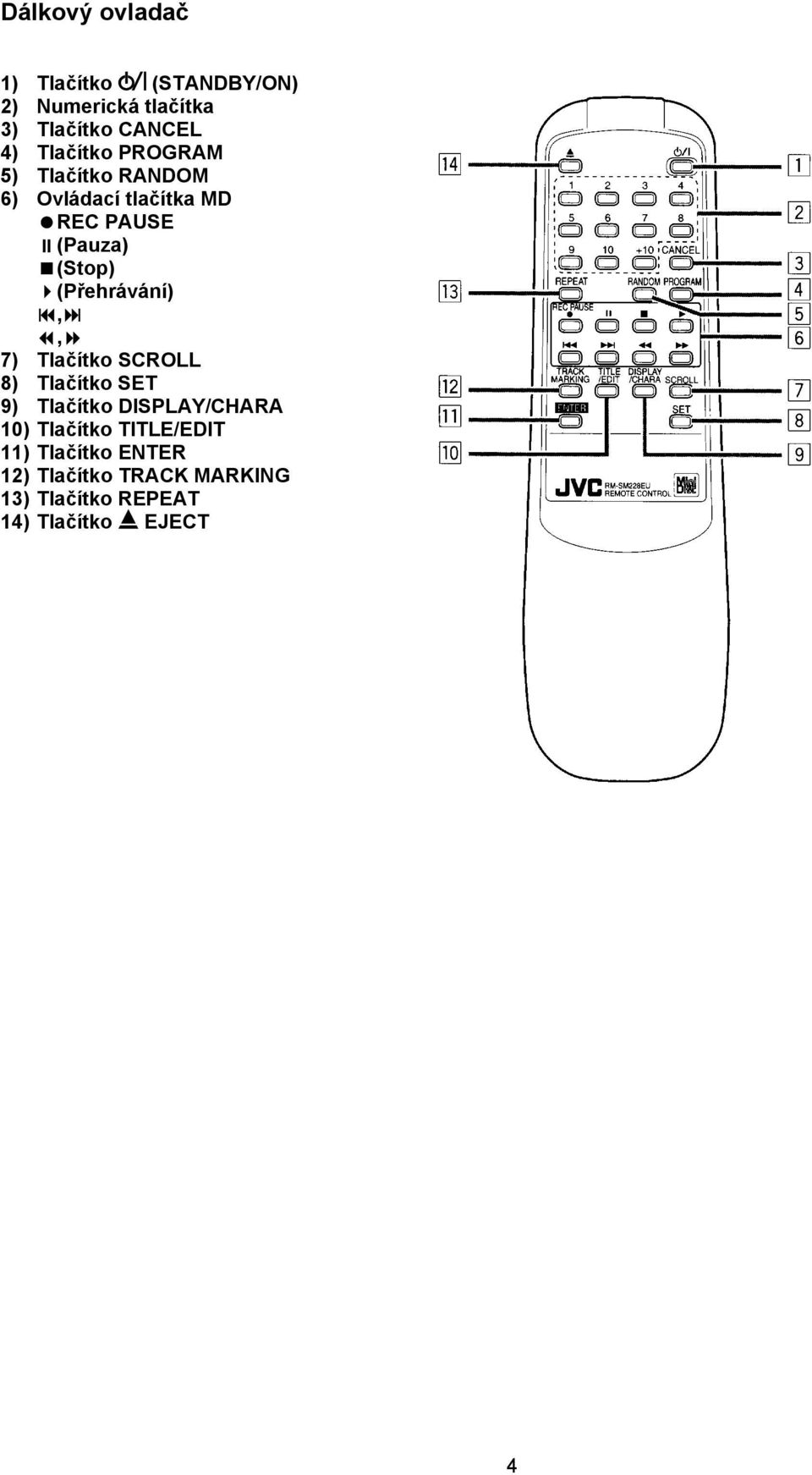

6 Dálkový ovladač 1) Tlačítko (STANDBY/ON) 2) Numerická tlačítka 3) Tlačítko CANCEL 4) Tlačítko PROGRAM 5) Tlačítko RANDOM 6) Ovládací tlačítka MD REC PAUSE (Pauza) (Stop) (Přehrávání),, 7) Tlačítko SCROLL 8) Tlačítko SET 9) Tlačítko DISPLAY/CHARA 10) Tlačítko TITLE/EDIT 11) Tlačítko ENTER 12) Tlačítko TRACK MARKING 13) Tlačítko REPEAT 14) Tlačítko EJECT 4

7 Sestavení systému Dodávané příslušenství Před sestavováním systému zkontrolujte, že máte veškeré dodávané příslušenství. Síťový napájecí kabel (1) Stereofonní audio kabel (2) Kabel COMPU LINK (1) Optický digitální kabel (1) Baterie (SUM-3/AA (15F) (2) Dálkový ovladač (1) Vložení baterií do dálkového ovladače Vložte dvě baterie z příslušenství do dálkového ovladače podle vyznačené polarity. Upozornění: Pro zabránění vytečení elektrolytu nebo explozi baterií dodržujte následující body: Vyjměte baterie pokud nebudete dálkový ovladač dlouhou dobu používat. Pokud potřebujete vyměnit baterie, vyměňte současně obě dvě. Nepoužívejte současně novou a starou baterii. Nepoužívejte současně různé typy baterií. Operace s dálkovým ovladačem Dálkový ovladač lze použít do vzdálenosti 7 m. Namiřte dálkový ovladač směrem k čidlu na čelním panelu přístroje. Sensor dálkového ovladače 5

8 Propojení Propojení signálových kabelů Příklad: Zesilovač/tuner Audio kabel (z příslušenství) Audio kabely Připojte je ke zdířkám MD, TAPE apod. na externím přístroji. Vždy propojte zdířky stejné barvy, aby nedošlo k záměně pravého (R) a levého (L) kanálu. Připojte zdířky OUT (PLAY) se zdířkami IN (PLAY) externího přístroje a zdířky IN (REC) se zdířkami OUT (REC). Příklad: CD přehrávač Optický digitální kabel (z příslušenství) Optický digitální kabel Připojte ho např. ke zdířce DIGITAL OUT CD přehrávače. Optický digitální kabel Připojte ho ke zdířce DIGITAL OUT Vašeho DBS tuneru. Před použitím zdířky DIGITAL IN nezapomeňte sejmout ochranný kryt. Pokud nebudete zdířku DIGITAL IN používat, nechejte kryt nasazený Připojte ke zdířce COMPU LINK-3 (SYNCHRO) jiného komponentu JVC, vybaveného systémem dálkového ovládání COMPU LINK. Kabel COMPU LINK (z příslušenství) 6

9 Připojení síťového napájecího kabelu Nejprve pevně zasuňte napájecí kabel do zásuvky AC na zadním panelu přístroje. Potom zastrčte vidlici do síťové zásuvky. Napájecí kabel Upozornění Používejte pouze dodávaný napájecí kabel JVC, jinak může dojít k poškození přístroje. Pokud nebudete přístroj dlouhou dobu používat, odpojte napájecí kabel od sítě. Zapnutí a vypnutí napájení Zapnutí napájení 1. Stiskněte tlačítko STANDBY/ON na přístroji nebo na dálkovém ovladači. Indikátor STANDBY zhasne, indikátor disku svítí zeleně a displej se rozsvítí. Na displeji svítí indikátor MD. Pokud není MD vložený: Na displeji se zobrazí NO DISC. Pokud je MD již vložený: Na displeji se postupně zobrazí následující hlášení: TOC Reading Titulek desky, pokud jej MD má. Počet skladeb a celkový čas přehrávání MD. Můžete zapnout přehrávání stisknutím tlačítka / na přístroji nebo tlačítka na dálkovém ovladači. Detaily viz. Přehrávání na další stránce. Vypnutí napájení 1. Stiskněte znovu tlačítko STANDBY/ON. Indikátor STANDBY se rozsvítí, indikátor disku zhasne a displej zhasne. V pohotovostním stavu je spotřeba přístroje 7 W. Pro kompletní vypnutí přístroje odpojte napájecí kabel od sítě. 7

10 Přehrávání Normální přehrávání Základní postup pro přehrávání minidisku je popsaný níže. Pokud není MD vložený, svítí na displeji NO DISC. 1. Vložte minidisk. Podržte minidisk stranou se šipkou nahoru a vložte ho do štěrbiny ve směru šipky. Po vložení do cca poloviny bude minidisk automaticky vtažen do přístroje. Počet skladeb Celkový čas přehrávání Pokud má MD titulek, zobrazí se titulek a pak celkový počet skladeb a celkový čas přehrávání. Skladby na MD se objeví na hudebním kalendáři. Upozornění Dejte pozor na správné vložení MD, jinak může dojít k poškození přístroje. Zkratka: Pokud je vypnuté napájení, vložení minidisku zapne napájení automaticky. 2. Stiskněte tlačítko / na přístroji nebo tlačítko na dálkovém ovladači. Přehrávání začne. Indikátor chvíli bliká a pak zůstane svítit. Na indikátoru úrovně se zobrazuje úroveň přehrávání pravého a levého kanálu. Pokud má skladba titulek, zobrazí se před přehráváním skladby. Číslo skladby, která již byla přehrána, automaticky zmizí z hudebního kalendáře. Po přehrání poslední skladby se MD automaticky zastaví. Zkratka: Pokud je vypnuté napájení, stisknutí tlačítka / nebo tlačítka na dálkovém ovladači zapne napájení a přehrávání automaticky. V tomto případě se na displeji zobrazí NO DISC, pokud není vložen MD. Pro zastavení přehrávání: Stiskněte tlačítko na přístroji nebo na dálkovém ovladači. Pokud má MD titulek, zobrazí se titulek a pak celkový počet skladeb a celkový čas přehrávání. Pro vyjmutí MD: Stiskněte tlačítko na přístroji nebo na dálkovém ovladači. MD se vysune a zobrazení na displeji se změní následovně. 8

11 Pro dočasné zastavení přehrávání: Stiskněte tlačítko / na přístroji nebo tlačítko na dálkovém ovladači. Indikátor se rozsvítí. Pro zrušení pauzy stiskněte znovu tlačítko / na přístroji nebo tlačítko na dálkovém ovladači. MD pokračuje v přehrávání od místa zastavení. Pro výběr skladby Během přehrávání nebo režimu stop můžete vybrat požadovanou skladbu. Na přístroji: Během přehrávání otočte knoflíkem JOG DIAL vpravo nebo vlevo pro výběr požadované skladby. Otočte knoflíkem vpravo pro přeskočení na začátek následující skladby. Otočte knoflíkem vlevo pro návrat na začátek právě hrané skladby (nebo předchozí skladby). Ve stavu stop můžete vybrat skladbu stejným způsobem. Pro zapnutí přehrávání stiskněte tlačítko /. Na dálkovém ovladači: Použijte tlačítka / : Během přehrávání stiskněte tlačítko nebo pro výběr požadované skladby. Pak začne přehrávání vybrané skladby. Stiskněte tlačítko pro přeskočení na začátek následující skladby. Stiskněte tlačítko pro přeskočení na začátek právě hrané skladby (nebo předchozí skladby). Ve stavu stop můžete vybrat skladbu stejným způsobem. Pro zapnutí přehrávání stiskněte tlačítko. Použití numerických tlačítek: Během přehrávání nebo režimu stop vyberte skladbu numerickými tlačítky. Pak začne přehrávání vybrané skladby. Výběr skladby numerickými tlačítky: Pro výběr skladby č. 5: Stiskněte tlačítko 5. Pro výběr skladby č. 15: Stiskněte tlačítko +10 a pak tlačítko 5. Pro výběr skladby č. 20: Stiskněte tlačítko +10 a pak tlačítko 10. Pro výběr skladby č. 52: Stiskněte pětkrát tlačítko +10 a pak tlačítko 2. Pokud se pokusíte vybrat skladbu s číslem větším než je počet skladeb na desce, automaticky se vybere poslední skladba. Hledání místa na desce Během přehrávání můžete rychle hledat určité místo ve skladbě. Stiskněte a podržte tlačítko nebo na přístroji nebo na dálkovém ovladači. Použití sluchátek Připojte sluchátka ke zdířce PHONES pro poslech přehrávaného zvuku nebo monitorování záznamu. Hlasitost zvuku ve sluchátkách můžete nastavit knoflíkem PHONES LEVEL. Výstup zvuku z přístroje není přerušen ani když jsou připojená sluchátka. Upozornění Před připojením nebo odpojením sluchátek nastavte knoflík PHONES LEVEL na minimum. 9

12 Použití různých režimů displeje Na displeji lze zobrazit titulek desky, titulek skladby a zbývající čas (čas pro záznam je-li vložený nahrávací minidisk). Pokud nebyla vybrána žádná skladba (Ve stavu stop): Stiskněte tlačítko DIPLAY/CHARACTER na přístroji nebo na dálkovém ovladači. Při každém stisknutí tlačítka se zobrazená informace změní následovně: Počet skladeb a celkový čas přehrávání Počet skladeb a zbývající záznamový čas Titulek desky Titulek desky delší jak 11 znaků roluje po displeji a pak se zobrazí prvních 11 znaků. Pokud disk nemá přiřazený žádný titulek, zobrazí se NO TITLE. Počet skladeb a celkový čas přehrávání Pokud již byla vybrána skladba (Během přehrávání nebo ve stavu stop): Stiskněte tlačítko DIPLAY/CHARACTER na přístroji nebo na dálkovém ovladači. Při každém stisknutí tlačítka se zobrazená informace změní následovně: Počet skladeb a zbývající čas záznamu Číslo skladby a její čas přehrávání Titulek skladby Titulek desky Titulek skladby delší jak 11 znaků roluje po displeji a pak se zobrazí prvních 11 znaků. Pokud skladba nemá přiřazený žádný titulek, zobrazí se NO TITLE. Naprogramované přehrávání Lze vybrat a naprogramovat požadované pořadí přehrávání až 32 skladeb, přičemž skladba se může opakovat. Lze programovat pouze ve stavu stop. 1. Vložte minidisk. Viz. Normální přehrávání na straně Vyberte režim naprogramovaného přehrávání. Na přístroji: Stiskněte tlačítko PLAY MODE, aby se na displeji zobrazilo PROGRAM. Indikátor PROGRAM se pak rozsvítí. Při každém stisknutí tlačítka PLAY MODE se režim přehrávání změní následovně: PROGRAM RANDOM Vypnuto (Normální přehrávání) Na dálkovém ovladači: Stiskněte tlačítko PROGRAM. Zobrazí se PROGRAM a indikátor PROGRAM se rozsvítí. Pro opuštění režimu programování stiskněte tlačítko PROGRAM ještě jednou. Indikátor PROGRAM zhasne. Na displeji se pro programování zobrazí následující: První skladba 10

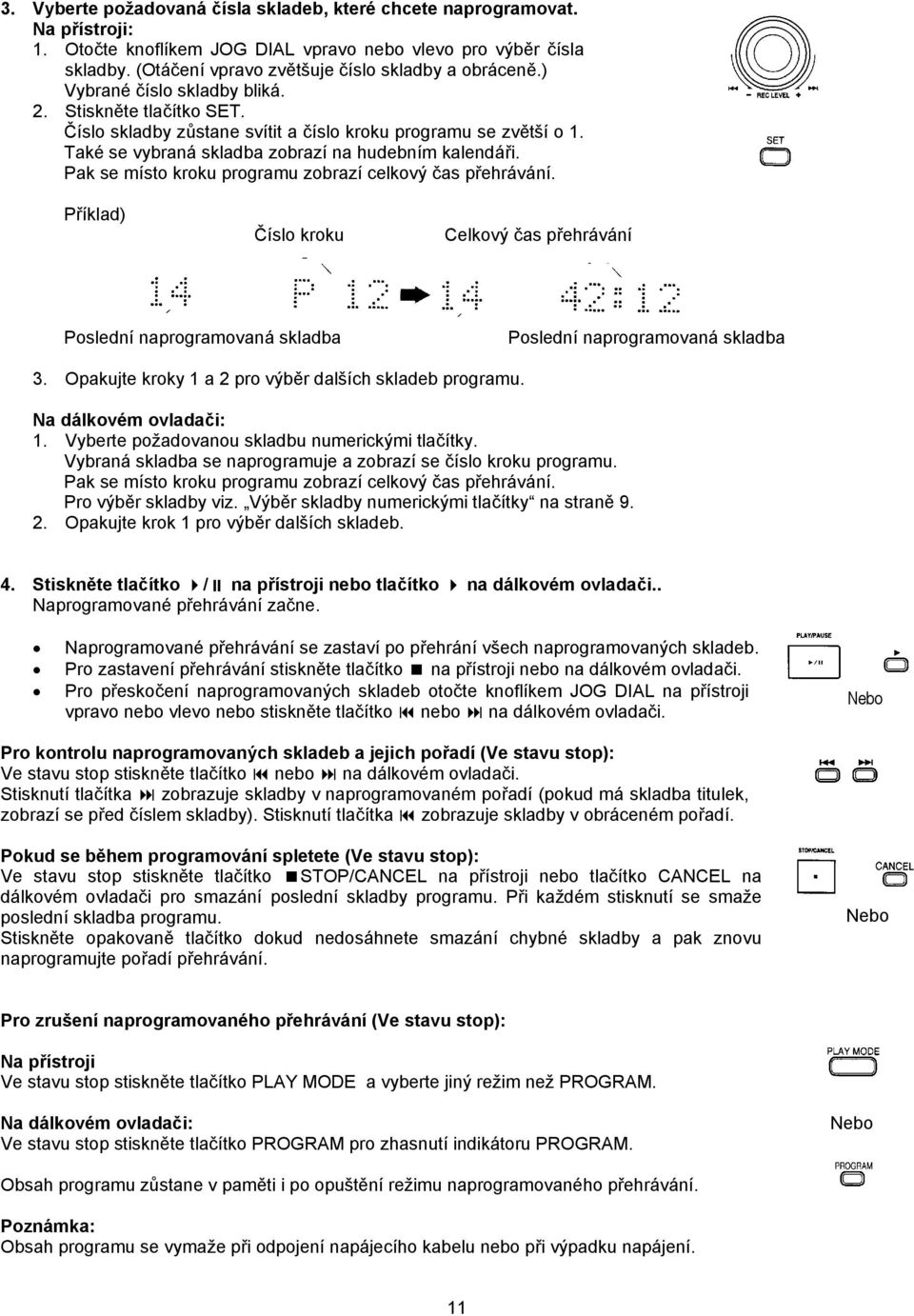

13 3. Vyberte požadovaná čísla skladeb, které chcete naprogramovat. Na přístroji: 1. Otočte knoflíkem JOG DIAL vpravo nebo vlevo pro výběr čísla skladby. (Otáčení vpravo zvětšuje číslo skladby a obráceně.) Vybrané číslo skladby bliká. 2. Stiskněte tlačítko SET. Číslo skladby zůstane svítit a číslo kroku programu se zvětší o 1. Také se vybraná skladba zobrazí na hudebním kalendáři. Pak se místo kroku programu zobrazí celkový čas přehrávání. Příklad) Číslo kroku Celkový čas přehrávání Poslední naprogramovaná skladba Poslední naprogramovaná skladba 3. Opakujte kroky 1 a 2 pro výběr dalších skladeb programu. Na dálkovém ovladači: 1. Vyberte požadovanou skladbu numerickými tlačítky. Vybraná skladba se naprogramuje a zobrazí se číslo kroku programu. Pak se místo kroku programu zobrazí celkový čas přehrávání. Pro výběr skladby viz. Výběr skladby numerickými tlačítky na straně Opakujte krok 1 pro výběr dalších skladeb. 4. Stiskněte tlačítko / na přístroji nebo tlačítko na dálkovém ovladači.. Naprogramované přehrávání začne. Naprogramované přehrávání se zastaví po přehrání všech naprogramovaných skladeb. Pro zastavení přehrávání stiskněte tlačítko na přístroji nebo na dálkovém ovladači. Pro přeskočení naprogramovaných skladeb otočte knoflíkem JOG DIAL na přístroji vpravo nebo vlevo nebo stiskněte tlačítko nebo na dálkovém ovladači. Pro kontrolu naprogramovaných skladeb a jejich pořadí (Ve stavu stop): Ve stavu stop stiskněte tlačítko nebo na dálkovém ovladači. Stisknutí tlačítka zobrazuje skladby v naprogramovaném pořadí (pokud má skladba titulek, zobrazí se před číslem skladby). Stisknutí tlačítka zobrazuje skladby v obráceném pořadí. Pokud se během programování spletete (Ve stavu stop): Ve stavu stop stiskněte tlačítko STOP/CANCEL na přístroji nebo tlačítko CANCEL na dálkovém ovladači pro smazání poslední skladby programu. Při každém stisknutí se smaže poslední skladba programu. Stiskněte opakovaně tlačítko dokud nedosáhnete smazání chybné skladby a pak znovu naprogramujte pořadí přehrávání. Pro zrušení naprogramovaného přehrávání (Ve stavu stop): Na přístroji Ve stavu stop stiskněte tlačítko PLAY MODE a vyberte jiný režim než PROGRAM. Na dálkovém ovladači: Ve stavu stop stiskněte tlačítko PROGRAM pro zhasnutí indikátoru PROGRAM. Obsah programu zůstane v paměti i po opuštění režimu naprogramovaného přehrávání. Poznámka: Obsah programu se vymaže při odpojení napájecího kabelu nebo při výpadku napájení. 11

14 Pro smazání programu: Stiskněte tlačítko na přístroji nebo na dálkovém ovladači. Naprogramované skladby se vymažou a MD se vysune. Pro opakované přehrávání naprogramovaných skladeb: Zkombinujte opakované a naprogramované přehrávání pro opakované přehrávání naprogramovaných skladeb. Opakované přehrávání viz. stránka 13. Náhodné přehrávání Skladby na minidisku lze přehrávat v náhodném pořadí. Pořadí přehrávání je pokaždé jiné. 1. Vložte minidisk. Viz. Normální přehrávání na straně Vyberte režim náhodného přehrávání. Na přístroji: Stiskněte tlačítko PLAY MODE, aby se na displeji zobrazilo RANDOM. Indikátor RANDOM se pak rozsvítí. Počet skladeb Při každém stisknutí tlačítka PLAY MODE se režim přehrávání změní následovně: PROGRAM RANDOM Vypnuto (Normální přehrávání) Na dálkovém ovladači: Stiskněte tlačítko RANDOM. Zobrazí se RANDOM a indikátor RANDOM se rozsvítí. Pro opuštění režimu náhodného přehrávání stiskněte tlačítko RANDOM ještě jednou. Indikátor RANDOM zhasne. 3. Stiskněte tlačítko / na přístroji nebo tlačítko na dálkovém ovladači. Náhodné přehrávání začne. Náhodné přehrávání se zastaví po přehrání všech skladeb na MD. Pro zastavení přehrávání stiskněte tlačítko na přístroji nebo na dálkovém ovladači. Pro zrušení náhodného přehrávání (Ve stavu stop): Na přístroji: Ve stavu stop stiskněte tlačítko PLAY MODE a vyberte jiný režim než RANDOM. Na dálkovém ovladači: Ve stavu stop stiskněte tlačítko RANDOM pro zhasnutí indikátoru RANDOM. Pro opakované náhodné přehrávání: Zkombinujte opakované a náhodné přehrávání pro opakované náhodné přehrávání. Při každém opakování je vybráno jiné pořadí skladeb. Opakované přehrávání viz. strana

15 Opakované přehrávání V každém režimu přehrávání můžete opakovat všechny skladby nebo jednu skladbu. 1. Stiskněte tlačítko REPEAT na přístroji nebo na dálkovém ovladači pro výběr režimu opakování. Při každém stisknutí tlačítka REPEAT se režim opakování změní následovně. REPEAT ALL REPEAT 1 Vypnuto (Opakované přehrávání je zrušeno.) REPEAT ALL: V režimu spojitého přehrávání opakování všech skladeb. V režimu naprogramovaného přehrávání opakování všech skladeb programu. V režimu náhodného přehrávání opakování všech skladeb v náhodném pořadí. REPEAT 1: Opakování jedné skladby. 2. Stiskněte tlačítko / na přístroji nebo tlačítko na dálkovém ovladači. Opakované přehrávání začne. Pro zastavení přehrávání stiskněte tlačítko na přístroji nebo na dálkovém ovladači. Pro zrušení opakovaného přehrávání: Stiskněte tlačítko REPEAT na přístroji nebo na dálkovém ovladači, aby indikátor režimu opakování zhasnul. 13

16 Záznam Zvuk z různých zdrojů můžete nahrávat přes digitální nebo analogový vstup podle požadavku. Co je dobré znát před záznamem Pamatujte, že může být trestné kopírovat originální záznamy bez souhlasu majitele autorských práv. Pečlivě si přečtěte Pravidla digitálního kopírování na straně 31. MD rekordér podporuje následující vzorkovací frekvence pro digitální zdroj a zobrazí přijímanou vzorkovací frekvenci na displeji. 32 khz, 44.1 khz a 48 khz Nastavení záznamové úrovně: Při záznamu z digitálního vstupu se záznamová úroveň nastavuje na správnou hodnotu automaticky. Při záznamu z analogového vstupu je nutné správně nastavit záznamovou úroveň. Nahrávací pojistka na zadní straně pouzdra MD chrání záznam před nechtěným smazáním. Před záznamem musí být v zavřené poloze. Jinak se při pokus o záznam zobrazí na displeji DISC PROTECTED. Nahrávací pojistka Zavřeno Otevřeno Pro záznam nebo editaci Pro ochranu záznamu Pokud lepíte na MD štítky, lepte je pořádně. Odlepený štítek může způsobit problémy při vyjímání MD. Dbejte, aby MD nebyl pouze přehrávací typ. (Viz. Dva typy MD na straně 32) Dbejte, aby na MD bylo dost místa pro záznam. Pokud ne, proveďte funkci ALL ERASE nebo ERASE pro smazání všech nebo nechtěných skladeb. Můžete si zkontrolovat čas, zbývající na MD pro záznam. (Viz. Pro zobrazení zbývajícího času záznamu na straně 16). Operace záznamu 1. Vložte nahrávatelný minidisk. 2. Stiskněte tlačítko REC PAUSE na přístroji nebo na dálkovém ovladači. MD rekordér se přepne do režimu záznamové pauzy. Indikátory REC a svítí a zobrazí se první nahrávaná skladba. Také indikátor disku svítí červeně. Příklad) Když již byla nahrána 14 skladba. První skladba, která bude nahrána 14

17 3. Stisknutím tlačítka INPUT SELECTOR na přístroji vyberte vstup. Při každém stisknutí tlačítka INPUT SELECTOR se vstup změní následovně. DIGITAL 1 IN DIGITAL 2 IN ANALOG IN DIGITAL1 IN: Vybere záznam digitálního vstupu ze zdroje připojeného k optické zdířce DIGITAL IN 1 OPTICAL. Indikátor DIGITAL 1 svítí. DIGITAL2 IN: Vybere záznam digitálního vstupu ze zdroje připojeného k optické zdířce DIGITAL IN 2 OPTICAL. Indikátor DIGITAL 2 svítí. ANALOG IN: Vybere záznam analogového vstupu z analogového zdroje (kazetový magnetofon, tuner atd.), připojeného ke zdířkám ANALOG IN (REC). 4. Zapněte přehrávání vybraného zdroje. Indikátor úrovně zobrazuje vstupní úroveň. Jedná-li se o záznam z analogového zdroje, je nutné nastavit správnou záznamovou úroveň (viz. Pro nastavení analogové vstupní úrovně dole). Vstupní úroveň pro digitální vstup není nutné nastavovat. Je-li vybrán vstup DIGITAL 1 nebo DIGITAL 2, rozsvítí se jedna vzorkovací frekvence. Např. pro záznam z CD přehrávače svítí indikátor 44.1 khz. Avšak pokud není připojený žádný komponent nebo je vzorkovací frekvence jiná než 32 khz, 44.1 khz nebo 48 khz, roluje po displeji nápis DIGITAL IN UNLOCK a záznam není možný. 5. Stiskněte tlačítko / na přístroji nebo tlačítko na dálkovém ovladači. Záznam začne. Indikátor svítí. Když je MD plný, zobrazí se UTOCwriting jako informace, že záznam byl úspěšně dokončený. Pak se MD zastaví. Indikátor disku svítí zeleně. Pro ukončení záznamu Stiskněte tlačítko na přístroji nebo na dálkovém ovladači pro ukončení záznamu. Zobrazí se UTOCwriting a pak se MD zastaví. Indikátor disku svítí zeleně. Pro dočasné přerušení záznamu: Stiskněte tlačítko REC PAUSE na přístroji nebo na dálkovém ovladači. Po pokračování záznamu stiskněte tlačítko / na přístroji nebo tlačítko na dálkovém ovladači. Pro nastavení analogové vstupní úrovně Při záznamu z analogového vstupu by měla být nastavena vstupní úroveň. 1. Zapněte přehrávání vybraného zdroje v režimu záznamové pauzy. Indikátor úrovně ukazuje vstupní úroveň. 2. Otočte knoflíkem JOG DIAL na přístroji vpravo nebo vlevo nebo stiskněte tlačítko nebo na dálkovém ovladači pro zvětšení nebo zmenšení vstupní úrovně. Když nastavujete vstupní úroveň, zobrazí se na displeji např. VOL. 10. Můžete nastavit záznamovou úroveň mezi VOL. 50 a VOL. 0 (-50 db a 0 db) nebo na VOL. --- (pod 50 db). Normálně nastavte úroveň tak, aby segmenty pro 0 db blikaly při špičkách signálu. Když je vstupní úroveň příliš vysoká, svítí indikátor OVER a záznam bude zkreslený. 15

18 Pro zobrazení zbývající času pro záznam Během záznamu nebo záznamové pauzy stiskněte tlačítko DISPLAY/CHARACTER na přístroji nebo na dálkovém ovladači. Při každém stisknutí tlačítka se zobrazení střídavě přepne mezi uplynulým časem záznamu a zbývajícím časem pro záznam. Zbývající čas záznamu Značka skladby Čísla skladeb na minidisku jsou vyznačena na začátku každé skladby. Čísla skladeb jsou identifikována na základě těchto značek skladby a každá sekce mezi dvěmi značkami skladby je považována za jednu skladbu. Pro analogový vstup: Značky můžete vkládat automaticky nebo ručně. Pro automatické značkování skladeb: Stiskněte tlačítko TRACK MARKING na dálkovém ovladači pro výběr režimu AUTO. Značka skladby bude nahrána automaticky při každé detekci mezery delší jak 3 sekundy. Pro ruční značkování skladeb: 1. Stiskněte tlačítko TRACK MARKING na dálkovém ovladači pro výběr režimu MANUAL. 2. Když během záznamu dosáhnete místa, kde chcete vložit značku skladby, stiskněte tlačítko SET na dálkovém ovladači. Touto operací se nahraje značka skladby v místě stisknutí tlačítka. Pro digitální vstup: Jsou-li skladby nahrávány z CD přehrávače přes digitální vstup, značky skladeb jsou nahrávány automaticky v místě změny skladby na CD desce. 16

19 Editační funkce Editační funkce MD Nahraný minidisk lze editovat mnoha způsoby. Editační funkce obsahují dělení, spojování, přesun, mazání jedné skladby, mazání celého minidisku a přiřazení titulku disku a skladbě a tyto funkce lze kombinovat podle požadavku. Editační funkce je možné použít během přehrávání i ve stavu stop. Po rozdělení skladby B Rozdělení skladby (DIVIDE) Stránka 19 Tato funkce rozdělí skladbu na dvě přidáním značky skladby v požadovaném místě skladby. Č. skladby Po připojení skladby B Spojení skladeb (JOIN) Stránka 20 Tatu funkce spojí dvě po sobě jdoucí skladby do jedné smazáním značky skladby. Č. skladby Po přesunutí skladby B Přesun skladby (MOVE) Stránka 22 Tato funkce přesune skladbu přečíslováním skladeb. Č. skladby Po smazání skladby B Smazání skladby (ERASE) Stránka 23 Tato funkce smaže určitou skladbu. Po smazání se ostatní skladby automaticky přečíslují. Č. skladby Smazání všech skladeb (ALL ERASE) Stránka 24 Tyto funkce smaže všechny skladby na disku. Po smazání všech skladeb Č. skladby 17

20 Kombinování editačních funkcí Kombinací funkcí DIVIDE, ERASE a JOIN je možné například smazat pouze část existující skladby. Část, kterou chcete vymazat Rozdělení skladby A do tří skladeb Č. skladby Smazání skladby (b) Č. skladby Spojení skladby (a) a (b) Č. skladby Přiřazení titulků Titulek lze přiřadit skladbě nebo disku. Jakmile je titulek přiřazený, zobrazuje se během přehrávání. Každý titulek může být až 64 znaků dlouhý a může obsahovat malá a velká písmena, některé symboly a čísla. 18

21 Rozdělení skladby (DIVIDE) Skladbu lze rozdělit na požadovaný počet skladeb přidáním značky skladby v požadovaném místě. Tak je možné očíslovat skladby po záznamu souvislé hudby nebo rozhlasového vysílání. Počet skladeb se po rozdělení skladby automaticky zvětší. 1. Stiskněte tlačítko EDIT na přístroji nebo tlačítko TITLE/EDIT na dálkovém ovladači pro výběr funkce DIVIDE. Indikátor DIVIDE se rozsvítí. Při každém stisknutí tlačítka se editační funkce změní následovně. Je-li použito tlačítko TITLE/EDIT na dálkovém ovladači, po ALL ERASE se zobrazí titulek disku. DIVIDE JOIN MOVE ERASE ALL ERASE Celkový čas přehrávání minidisku nebo titulek disku Bliká 2. Stiskněte tlačítko SET na přístroji nebo na dálkovém ovladači. Bliká Bliká 3. Zapněte přehrávání skladby, kterou chcete rozdělit. Použití knoflíku JOG DIAL nebo tlačítka nebo : Vyberte skladbu otočením knoflíku JOG DIAL nebo stisknutím tlačítka nebo na dálkovém ovladači. Pak stiskněte tlačítko / na přístroji nebo tlačítko na dálkovém ovladači. Bliká Bliká Příklad) Je-li vybrána skladba č. 3. Použití numerických tlačítek: Vyberte skladbu numerickými tlačítky na dálkovém ovladači. Vybraná skladba je opakovaně přehrávána. Pro výběr skladby viz. Jak vybrat skladbu numerickými tlačítky na straně Stiskněte tlačítko SET v místě, kde chcete skladbu rozdělit. Zobrazí se POSITION a pak se zobrazí jemné nastavení místa rozdělení. Bliká Bliká Zvětší se o 1. Příklad) Skladba č. 3 a 4 bliká na hudebním kalendáři a 4-sekundový úsek od místa rozdělení je opakovaně přehráván. Je-li skladba rozdělena v požadovaném místě, přejděte na krok 6. Pokud skladba není rozdělena v požadovaném místě, jemně nastavte místo rozdělení. Pokračujte krokem 5. Pokud zjistíte, že se jedná o špatnou skladbu, stiskněte tlačítko STOP/CANCEL na přístroji nebo tlačítko CANCEL na dálkovém ovladači a opakujte postup od kroku 3. 19

22 5. Jemně nastavte místo rozdělení Otočte knoflíkem JOG DIAL na přístroji nebo stiskněte tlačítko nebo na dálkovém ovladači. Místo rozdělení lze jemně posunout v rozsahu ± 128 od daného místa (cca. ± 8 s). Když provedete jemné nastavení, místo rozdělení se jemně posune a 4- sekundový úsek od nového místa rozdělení je opakovaně přehráván. Po jemném nastavení místa rozdělení pokračujte krokem 6. Pro zrušení místa rozdělení aktuální skladby stiskněte tlačítko STOP/CANCEL na přístroji nebo tlačítko CANCEL na dálkovém ovladači a opakujte postup od kroku Stiskněte tlačítko ENTER na přístroji nebo na dálkovém ovladači. Provedená změna se dočasně uloží do paměti. Na displeji se zobrazí EDITING a indikátor TOC svítí. Indikátor TOC: Indikátor TOC ukazuje, že MD má nová data, která by měla být uložena. Operace zápisu dat je vyvolána vyjmutím MD nebo vypnutím napájení. Před vysunutím MD nebo vypnutím napájení se na displeji zobrazí UTOCwriting a data jsou zapsána na MD. 7. Stiskněte tlačítko na přístroji nebo a dálkovém ovladači pro vyjmutí minidisku. Před vysunutím se data z paměti zapíší na minidisk. Během zápisu se na displeji zobrazí UTOCwriting. Dejte pozor, aby během zápisu dat z paměti nedošlo k nárazu do MD rekordéru. Jinak nebude možné záznam příště přehrávat. Data se také přepíší z paměti na minidisk při vypnutí napájení do pohotovostního stavu STANDBY když svítí na displeji EDITING. Pro zrušení editace: Stiskněte tlačítko EDIT na přístroji nebo tlačítko TITLE/EDIT na dálkovém ovladači před stisknutím tlačítka ENTER v kroku 6. Pak stiskněte opakovaně stejné tlačítko dokud se nezobrazí číslo editované skladby. Pro obnovení původní skladby z rozdělených skladeb: Použijte editační funkci JOIN popsanou dole. Spojení skladeb (JOIN) Dvě po sobě jdoucí skladby můžete spojit do jedné smazáním značka skladby. To také umožňuje spojit více jak dvě skladby do jedné. Počet skladeb se po sloučení automaticky zmenší. 1. Stiskněte tlačítko EDIT na přístroji nebo tlačítko TITLE/EDIT na dálkovém ovladači pro výběr funkce JOIN. Indikátor JOIN se rozsvítí. Při každém stisknutí tlačítka se editační funkce změní následovně. Je-li použito tlačítko TITLE/EDIT na dálkovém ovladači, po ALL ERASE se zobrazí titulek disku. DIVIDE JOIN MOVE ERASE ALL ERASE Celkový čas přehrávání minidisku nebo titulek disku Bliká 20

23 2. Stiskněte tlačítko SET na přístroji nebo na dálkovém ovladači. Bliká Bliká 3. Zapněte přehrávání skladby, kterou chcete spojit s předchozí skladbou. Použití knoflíku JOG DIAL nebo tlačítka nebo : Vyberte skladbu otočením knoflíku JOG DIAL nebo stisknutím tlačítka nebo na dálkovém ovladači. Příklad) Pro spojení skladby č. 1 a 2 vyberte skladbu č. 2. Bliká Bliká Příklad) Je-li vybrána skladba č. 2. Použití numerických tlačítek: Vyberte skladbu numerickými tlačítky na dálkovém ovladači. Vybraná skladba je opakovaně přehrávána. Pro výběr skladby viz. Jak vybrat skladbu numerickými tlačítky na straně 9. Příklad) Pro spojení skladby č. 1 a 2 vyberte skladbu č Stiskněte tlačítko SET na přístroji nebo na dálkovém ovladači. Čísla vybraných skladeb blikají na hudební kalendáři pro informaci, že tyto dvě skladby budou spojeny v jednu. Bliká Bliká Pokud zjistíte, že se jedná o špatnou skladbu, stiskněte tlačítko STOP/CANCEL na přístroji nebo tlačítko CANCEL na dálkovém ovladači a opakujte postup od kroku Stiskněte tlačítko ENTER na přístroji nebo na dálkovém ovladači. Provedená změna se dočasně uloží do paměti. Na displeji se zobrazí EDITING a indikátor TOC svítí. Zmenší se o 1 6. Stiskněte tlačítko na přístroji nebo a dálkovém ovladači pro vyjmutí minidisku. Před vysunutím se data z paměti zapíší na minidisk. Během zápisu se na displeji zobrazí UTOCwriting. Dejte pozor, aby během zápisu dat z paměti nedošlo k nárazu do MD rekordéru. Jinak nebude možné záznam příště přehrávat. Data se také přepíší z paměti na minidisk při vypnutí napájení do pohotovostního stavu STANDBY když svítí na displeji EDITING. Pro zrušení editace: Stiskněte tlačítko EDIT na přístroji nebo tlačítko TITLE/EDIT na dálkovém ovladači před stisknutím tlačítka ENTER v kroku 5. Pak stiskněte opakovaně stejné tlačítko dokud se nezobrazí číslo editované skladby. Pro obnovení původních skladeb ze spojené skladby: Použijte editační funkci DIVIDE (viz. strana 19). 21

24 Přesun skladby (MOVE) Skladbu lze přesunout na požadované místo vybráním jejího čísla skladby a čísla skladby určení. 1. Stiskněte tlačítko EDIT na přístroji nebo tlačítko TITLE/EDIT na dálkovém ovladači pro výběr funkce MOVE. Indikátor MOVE se rozsvítí. Při každém stisknutí tlačítka se editační funkce změní následovně. Je-li použito tlačítko TITLE/EDIT na dálkovém ovladači, po ALL ERASE se zobrazí titulek disku. DIVIDE JOIN MOVE ERASE ALL ERASE Celkový čas přehrávání minidisku nebo titulek disku Bliká 2. Stiskněte tlačítko SET na přístroji nebo na dálkovém ovladači. Číslo aktuální skladby bliká na displeji. Bliká Bliká 3. Vyberte skladbu, kterou přesunout a stiskněte tlačítko SET. Použití knoflíku JOG DIAL nebo tlačítka nebo : Vyberte skladbu otočením knoflíku JOG DIAL nebo stisknutím tlačítka nebo na dálkovém ovladači. Pak stiskněte tlačítko SET na přístroji nebo na dálkovém ovladači. Bliká Bliká Bliká Bliká Příklad) Chcete-li přesunout skladbu č. 2. Použití numerických tlačítek: Vyberte skladbu numerickými tlačítky na dálkovém ovladači. Vybraná skladba je opakovaně přehrávána. Stiskněte tlačítko SET na dálkovém ovladači. Pro výběr skladby viz. Jak vybrat skladbu numerickými tlačítky na straně 9. Pokud zjistíte, že se jedná o špatnou skladbu, stiskněte tlačítko STOP/CANCEL na přístroji nebo tlačítko CANCEL na dálkovém ovladači a opakujte postup od kroku Vyberte skladbu určení a stiskněte tlačítko SET. Použití knoflíku JOG DIAL nebo tlačítka nebo : Vyberte jinou skladbu, jejíž číslo chcete přiřadit přesouvané skladbě, otočením knoflíku JOG DIAL nebo stisknutím tlačítka nebo na dálkovém ovladači. Pak stiskněte tlačítko SET na přístroji nebo na dálkovém ovladači. Bliká Bliká Bliká Bliká Příklad) Je-li vybrána skladba č. 5. Použití numerických tlačítek: Vyberte skladbu numerickými tlačítky na dálkovém ovladači. Vybraná skladba je opakovaně přehrávána. Stiskněte tlačítko SET na dálkovém ovladači. Pro výběr skladby viz. Jak vybrat skladbu numerickými tlačítky na straně 9. Pokud zjistíte, že se jedná o špatnou skladbu, stiskněte tlačítko STOP/CANCEL na přístroji nebo tlačítko CANCEL na dálkovém ovladači a opakujte postup od kroku 3. 22

25 5. Stiskněte tlačítko ENTER na přístroji nebo na dálkovém ovladači. Provedená změna se dočasně uloží do paměti. Na displeji se zobrazí EDITING a indikátor TOC svítí. 6. Stiskněte tlačítko na přístroji nebo a dálkovém ovladači pro vyjmutí minidisku. Před vysunutím se data z paměti zapíší na minidisk. Během zápisu se na displeji zobrazí UTOCwriting. Dejte pozor, aby během zápisu dat z paměti nedošlo k nárazu do MD rekordéru. Jinak nebude možné záznam příště přehrávat. Data se také přepíší z paměti na minidisk při vypnutí napájení do pohotovostního stavu STANDBY když svítí na displeji EDITING. Pro zrušení editace: Stiskněte tlačítko EDIT na přístroji nebo tlačítko TITLE/EDIT na dálkovém ovladači před stisknutím tlačítka ENTER v kroku 5. Pak stiskněte opakovaně stejné tlačítko dokud se nezobrazí číslo editované skladby. Smazání skladby (ERASE) Vybraná skladba se vymaže z disku. Po smazání skladby se počet skladeb automaticky zmenší. 1. Stiskněte tlačítko EDIT na přístroji nebo tlačítko TITLE/EDIT na dálkovém ovladači pro výběr funkce ERASE. Indikátor ERASE se rozsvítí. Při každém stisknutí tlačítka se editační funkce změní následovně. Je-li použito tlačítko TITLE/EDIT na dálkovém ovladači, po ALL ERASE se zobrazí titulek disku. DIVIDE JOIN MOVE ERASE ALL ERASE Celkový čas přehrávání minidisku nebo titulek disku Bliká 2. Stiskněte tlačítko SET na přístroji nebo na dálkovém ovladači. Číslo aktuální skladby bliká na displeji. Bliká Bliká Bliká 3. Vyberte skladbu, kterou vymazat a stiskněte tlačítko SET. Použití knoflíku JOG DIAL nebo tlačítka nebo : Vyberte skladbu otočením knoflíku JOG DIAL nebo stisknutím tlačítka nebo na dálkovém ovladači. Pak stiskněte tlačítko SET na přístroji nebo na dálkovém ovladači. Bliká Bliká Bliká Příklad) Chcete-li vymazat skladbu č. 2. Bliká Bliká Příklad) Bylo-li stisknuto tlačítko SET. 23

26 Použití numerických tlačítek: Vyberte skladbu numerickými tlačítky na dálkovém ovladači. Vybraná skladba je opakovaně přehrávána. Stiskněte tlačítko SET na dálkovém ovladači. Pro výběr skladby viz. Jak vybrat skladbu numerickými tlačítky na straně 9. Pokud zjistíte, že se jedná o špatnou skladbu, stiskněte tlačítko STOP/CANCEL na přístroji nebo tlačítko CANCEL na dálkovém ovladači a vyberte správnou skladbu. Pokud se na displeji zobrazí TRACK PROTECTED, vybraná skladba je chráněná před nechtěným smazáním pomocí jiného přístroje. Pokud chcete skladbu smazat, pokračujte krokem 4. Pro zrušení editace stiskněte tlačítko EDIT na přístroji nebo tlačítko TITLE EDIT na dálkovém ovladači. 4. Stiskněte tlačítko ENTER na přístroji nebo na dálkovém ovladači. Provedená změna se dočasně uloží do paměti. Na displeji se zobrazí EDITING a indikátor TOC svítí. Zmenší se o 1 5. Stiskněte tlačítko na přístroji nebo a dálkovém ovladači pro vyjmutí minidisku. Před vysunutím se data z paměti zapíší na minidisk. Během zápisu se na displeji zobrazí UTOCwriting. Dejte pozor, aby během zápisu dat z paměti nedošlo k nárazu do MD rekordéru. Jinak nebude možné záznam příště přehrávat. Data se také přepíší z paměti na minidisk při vypnutí napájení do pohotovostního stavu STANDBY když svítí na displeji EDITING. Pro zrušení editace: Stiskněte tlačítko EDIT na přístroji nebo tlačítko TITLE/EDIT na dálkovém ovladači před stisknutím tlačítka ENTER v kroku 4. Pak stiskněte opakovaně stejné tlačítko dokud se nezobrazí číslo editované skladby. Upozornění Po smazání již skladbu nelze obnovit. Pokud disk obsahuje nahrávky, které nechcete smazat, zablokujte ho pomocí nahrávací pojistky (viz. stránka 36). Smazání všech skladeb z minidisku (ALL ERASE) Celý disk se vymaže a označí se jako prázdný disk. 1. Stiskněte tlačítko EDIT na přístroji nebo tlačítko TITLE/EDIT na dálkovém ovladači pro výběr funkce ALL ERASE. Indikátor ALL ERASE se rozsvítí. Při každém stisknutí tlačítka se editační funkce změní následovně. Je-li použito tlačítko TITLE/EDIT na dálkovém ovladači, po ALL ERASE se zobrazí titulek disku. DIVIDE JOIN MOVE ERASE ALL ERASE Celkový čas přehrávání minidisku nebo titulek disku Bliká 24

27 2. Stiskněte tlačítko SET na přístroji nebo na dálkovém ovladači. Bliká Pokud se na displeji zobrazí TRACK PROTECTED, skladba je chráněná před nechtěným smazáním pomocí jiného přístroje. Pokud chcete skladbu vymazat, pokračujte krokem 3. Pro zrušení editace stiskněte tlačítko EDIT na přístroji nebo tlačítko TITLE/EDIT na dálkovém ovladači. 3. Stiskněte tlačítko ENTER na přístroji nebo na dálkovém ovladači. Provedená změna se dočasně uloží do paměti. Na displeji se zobrazí EDITING a indikátor TOC svítí. 4. Stiskněte tlačítko na přístroji nebo a dálkovém ovladači pro vyjmutí minidisku. Před vysunutím se data z paměti zapíší na minidisk. Během zápisu se na displeji zobrazí UTOCwriting. Dejte pozor, aby během zápisu dat z paměti nedošlo k nárazu do MD rekordéru. Jinak nebude možné záznam příště přehrávat. Data se také přepíší z paměti na minidisk při vypnutí napájení do pohotovostního stavu STANDBY když svítí na displeji EDITING. Pro zrušení editace: Stiskněte tlačítko EDIT na přístroji nebo tlačítko TITLE/EDIT na dálkovém ovladači před stisknutím tlačítka ENTER v kroku 3. Pak stiskněte opakovaně stejné tlačítko dokud se nezobrazí číslo editované skladby. Upozornění Po smazání již skladby nelze obnovit. Pokud disk obsahuje nahrávky, které nechcete smazat, zablokujte ho pomocí nahrávací pojistky (viz. stránka 14). 25

28 Přiřazení titulku disku a jeho skladbám Titulky lze přiřadit nahranému minidisku a jeho skladbám. Titulek může být dlouhý až 64 znaků. Tato operace je možná ve stavu stop. Titulek skladby můžete také přiřadit během přehrávání nebo záznamu. Detaily viz. Pro přiřazení titulku během přehrávání nebo záznamu na straně Vložte nahraný minidisk. 2. Stiskněte jednou tlačítko TITLE na přístroji nebo stiskněte opakovaně tlačítko TITLE/EDIT na dálkovém ovladači, dokud se nezobrazí titulek disku. Na displeji se zobrazí DISC/NO TITLE. Bliká Roluje Pokud již byl titulek dříve přiřazený, zobrazí se. Pokud chcete přiřadit titulek pouze disku, pokračujte krokem 3. Pokud chcete přiřadit titulek skladbě: Otočte knoflíkem JOG DIAL vpravo nebo vlevo nebo stiskněte tlačítko nebo na dálkovém ovladači pro výběr skladby, které chcete přiřadit titulek a pokračujte krokem 3. Bliká Roluje 3. Stiskněte tlačítko SET na přístroji nebo na dálkovém ovladači. Objeví se zobrazení pro přiřazení titulku. Displej je rozdělený na oblast titulku a oblast znakové sady. Z oblasti znakové sady můžete vybrat znak pro titulek. Viz. Tabulka znaků dole. Kurzor (bliká) Střídavě bliká Oblast titulku Oblast znakové sady Tabulka znaků Titulek může obsahovat následující malá a velká písmena, znaky a čísla. Velká písmena Malá písmena Čísla Mezera Mezera 26

29 4. Zadejte titulek disku nebo skladby. Následující tabulka ukazuje tlačítka, která lze použít pro zadání titulku. Také je zde příklad zadání titulku. Editační tlačítka a jejich funkce Tlačítko Funkce Mění typ zadávaných znaků následovně: Velká písmena a symboly Malá písmena a symboly Čísla Posun kurzoru pro výběr znaku vpravo. Pokud posunete kurzor vpravo za poslední znak, objeví se další skupina znaků, např. ABCDE FGHIJ. Posun kurzoru pro výběr znaku vlevo. Pokud posunete kurzor vlevo před první znak, objeví se předchozí skupina znaků, např. FGHIJ ABCDE. Tlačítko SCROLL na dálkovém ovladači vybírá skupinu znaků, např. ABCDE FGHIJ. Posune kurzor v titulku vpravo. Posune kurzor v titulku vlevo. Vymaže znaky v titulku. Poznámka: Pokud přiřazujete titulek skladby během přehrávání nebo záznamu podle strany 29, tlačítka fungují následovně: Tlačítko STOP/CANCEL na přístroji: Zastaví MD. Tlačítko CANCEL na dálkovém ovladači: Vymaže zadaný znak. Roluje titulek delší jak 5 znaků. Jak zadat titulek: Příklad: Zadání titulku N(mezera) Zobrazte skupinu znaků KLMNO. Otočte knoflíkem JOG DIAL na přístroji nebo stiskněte tlačítko nebo na dálkovém ovladači dokud se nezobrazí KLMNO. NEBO Stiskněte tlačítko SCROLL na dálkovém ovladači dokud se nezobrazí KLMNO. 2. Vyberte N. Otočte knoflíkem JOG DIAL na přístroji nebo stiskněte tlačítko nebo na dálkovém ovladači pro posun kurzoru na N. 3. Stiskněte tlačítko SET na přístroji nebo na dálkovém ovladači. Písmeno N se objeví v oblasti titulku. Kurzor (bliká) Střídavě bliká Oblast titulku Oblast znakové sady 27

30 4. Vyberte (mezeru) a stiskněte tlačítko SET na přístroji nebo na dálkovém ovladači. 5. Stiskněte tlačítko DISPLAY/CHARACTER na přístroji nebo na dálkovém ovladači dokud se nezobrazí čísla Vyberte 1 a stiskněte tlačítko SET. 7. Stejně vyberte 2, 3 a 4. Když zadáte 3, titulek se posune vlevo pro zobrazení 4. Pro kontrolu titulku stiskněte tlačítko / na přístroji nebo tlačítko na dálkovém ovladači. Titulek začne rolovat od začátku. 8. Pokračujte krokem 5. Pro opravu nebo změnu titulku: Pokud zadáte špatný znak, stiskněte tlačítko STOP/CANCEL na přístroji nebo tlačítko CANCEL na dálkovém ovladači pro jeho smazání. Pro smazání určitého zadaného znaku: Nejprve stiskněte tlačítko nebo na přístroji nebo na dálkovém ovladači pro posun kurzoru na chybný znak a pak stiskněte tlačítko STOP/CANCEL na přístroji nebo tlačítko CANCEL na dálkovém ovladači pro jeho smazání. Pak vyberte správný znak a stiskněte tlačítko SET na přístroji nebo na dálkovém ovladači. Otočte knoflíkem JOG DIAL pro výběr chybného znaku a pak stiskněte tlačítko SET. 5. Stiskněte tlačítko ENTER na přístroji nebo na dálkovém ovladači. Na displeji se zobrazí EDITING a indikátor TOC se rozsvítí. Pak se zobrazí titulek desky a nakonec počet skladeb a celkový čas přehrávání. (Titulek desky) Pokud je titulek delší než 11 znaků, roluje po displeji. Po editaci titulku skladby se název skladby nezobrazí. 6. Stiskněte tlačítko na přístroji nebo na dálkovém ovladači pro vyjmutí minidisku. Před vysunutím se data z paměti zapíší na minidisk. Během zápisu se na displeji zobrazí UTOCwriting. Dejte pozor, aby během zápisu dat z paměti nedošlo k nárazu do MD rekordéru. Jinak nebude možné záznam příště přehrávat. Data se také přepíší z paměti na minidisk při vypnutí napájení do pohotovostního stavu STANDBY když svítí na displeji EDITING. Pro zrušení editace: Stiskněte tlačítko TITLE na přístroji nebo tlačítko TITLE/EDIT na dálkovém ovladači před stisknutím tlačítka ENTER v kroku 5. 28

31 Pro přiřazení titulku během přehrávání nebo záznamu Během přehrávání nebo záznamu lze přiřadit skladbě titulek dlouhý až 64 znaků. 1. Zapněte přehrávání nebo záznam skladby. 2. Stiskněte jednou tlačítko TITLE na přístroji nebo stiskněte opakovaně tlačítko TITLE/EDIT na dálkovém ovladači, dokud se nezobrazí editační displej. Displej je rozdělený na oblast titulku a oblast znakové sady. Z oblasti znakové sady můžete vybrat znak pro titulek. Viz. Tabulka znaků dole. Kurzor Střídavě bliká (bliká) Oblast titulku Oblast znakové sady 3. Zadejte titulek skladby. Zadejte titulek skladba pomocí editačních tlačítek. Detaily viz. krok 4 v Přiřazení titulku disku a jeho skladbám na straně 27. Uvědomte si však, že funkce tlačítka STOP/CANCEL na přístroji se liší. Tlačítko STOP/CANCEL zastaví MD. 4. Stiskněte tlačítko ENTER na přístroji nebo na dálkovém ovladači. Na displeji se zobrazí EDITING a indikátor TOC se rozsvítí. Pak se zobrazí titulek desky a nakonec počet skladeb a celkový čas přehrávání. Pokud je to během přehrávání, skladba je opakovaně přehrávána dokud není stisknuto tlačítko ENTER. Stisknutí tlačítka ENTER zastaví přehrávání. Pokud je to během záznamu, záznam pokračuje i po stisknutí tlačítka ENTER. Pokud není tlačítko ENTER stisknuto do konce skladby, znaky zadané před koncem skladby se uloží jako titulek skladby. 5. Stiskněte tlačítko na přístroji nebo na dálkovém ovladači pro vyjmutí minidisku. Před vysunutím se data z paměti zapíší na minidisk. Během zápisu se na displeji zobrazí UTOCwriting. Dejte pozor, aby během zápisu dat z paměti nedošlo k nárazu do MD rekordéru. Jinak nebude možné záznam příště přehrávat. Data se také přepíší z paměti na minidisk při vypnutí napájení do pohotovostního stavu STANDBY když svítí na displeji EDITING. Pro zrušení editace: Stiskněte tlačítko TITLE na přístroji nebo tlačítko TITLE/EDIT na dálkovém ovladači před stisknutím tlačítka ENTER v kroku 4. 29

32 COMPU LINK Linkové ovládání dalších volitelných komponentů (COMPU LINK) MD rekordér XM-228BK lze linkově ovládat pomocí systému dálkového ovládání JVC COMPU LINK. Co je to COMPU LINK Svět jednotlivých komponentů, ve kterém můžete koupit kazetový magnetofon, CD přehrávač, zesilovač a další komponenty a sestavit si vlastní systém, je efektivní způsobem, jak dosáhnout velmi kvalitní reprodukce. Avšak pokud jde o ovládání tohoto systému, nutnost ovládat komponenty nezávisle činí jejich ovládání složitým a jejich návazné operace nemožnými. Není možné zkombinovat jednotlivé komponenty a ovládat je jednoduše jako integrovaný audio systém? Systém dálkového ovládání COMPU LINK je odpovědí na tyto požadavky. Připojením zdířek COMPU LINK ke komponentům, vybaveným zdířkami COMPU LINK-3 (COMPU LINK), lze pak ovládat tyto komponenty snadno pomocí systematického linkového ovládání. Propojení COMPU LINK Pomocí kabelů COMPU LINK (jeden je dodávaný s tímto přístrojem kabel s monofonními mini konektory) propojte zdířky COMPU LINK komponentů. Propojte je tak, aby kabely COMPU LINK byly mostem přes všechny komponenty. Komponenty lze propojit v libovolném pořadí. Vlastnosti systému COMPU LINK-3 Systém COMPU LINK-3 umožňuje následující operace. Zkrácené přehrávání Jednoduché vybrání zdroje na zesilovači/tuneru zapne přehrávání na komponentu vybraného zdroje (CD přehrávač, MD rekordér nebo kazetový magnetofon). Také pokud se nedotknete zesilovače/tuneru, zapnutí přehrávání na komponentu zdroje nastaví automaticky vstup na zesilovači/tuneru na přehrávající komponent. Viz. návod k použití zesilovače/tuneru. Ovládání systému přes jeden dálkový ovladač Dálkový ovladač dodávaný se zesilovačem/tunerem lze také použít pro ovládání CD přehrávače, MD rekrodéru nebo kazetového magnetofonu. Synchronizovaný záznam Záznam lze zapnout automaticky synchronně se zapnutím přehrávání na zdrojovém komponentu. Funkce časovače Funkci časovače vestavěného v zesilovači/tuneru lze použít pro zapnutí záznamu nebo přehrávání jiného komponentu v nastaveném čase nebo pro vypnutí napájení do pohotovostního režimu STANDBY po uplynutí nastaveného času. Viz. návod k použití zesilovače/tuneru. 30

33 Pravidla digitálního kopírování Digitální audio komponenty jako je CD přehrávač, MD rekordér a DAT rekordér si vyměňují audio signály v digitální formě přes digitální vstupní/výstupní zdířky. Tyto komponenty umožňují digitální kopírování signálu s minimálním zkreslením. Proto bylo pro ochranu autorských práv nutné vytvořit ochranný systém a tím je systém SCMS. SCMS (Řídící systém sériového kopírování) Systém SCMS omezuje počet digitálních kopií na jednu. Nelze dělat další kopii z digitální kopie. 1. kopie 2. kopie Upozornění V důsledku tohoto pravidla nelze minidisk nahraný digitálně z CD desky dál digitálně kopírovat na jiné digitální zařízení. 31

34 Informace o minidiscích Minidisk je nové digitální zvukové záznamové médium používající disk průměru 64 mm. I při tak malé velikosti disponuje mnoha funkcemi, vysokou kvalitou zvuku a umožňuje až 74 minutový záznam a přehrávání. Pouzdro minidisku Poudro Pouzdru minidisku má kapesní velikosti 68 x 72 mm a tloušťkou 5 mm. Pouzdro obsahuje disk průměru 64 mm pro snadnou manipulaci a skladování. Protože je disk chráněný pouzdrem, je odolný proti prachu a nečistotám. A díky krytu, který je otevřený pouze během použití disku, se není třeba bát poškrábání, otisků prstů atd., čímž je manipulace s minidiskem velmi jednoduchá. Disk Pouzdro Kryt Dva typy minidisků Existují dva typy minidisků, nahrávací MD, na který lze nahrávat a pouze přehrávací MD. Metoda přehrávání je u obou stejná: signál je snímán laserovým paprskem. Avšak metoda záznamu se pro oba typy liší. Pouze přehrávací MD Tento typ se používá pro komerčně prodávané nahrané minidisky, na které již nelze dále nahrávat. Stejně jako u CD jsou data nahrána na základě přítomnosti nebo nepřítomnosti malých prohlubní. Disk nahraný v tomto formátu se nazývá optický disk. Nahrávací MD Ty se nazývají čisté minidisky a jsou určené pro Vaše vlastní nahrávky. Data jsou nahrávána pomocí magnetismu, který lze snadno zpracovávat a tak lze disky nahrávat znovu a znovu. Pomocí laseru, který zahřeje povrch disku, je magnetismus vymazán a magnetické hlavy nahrají nová data. Desky s tímto typem záznamu se nazývají magneto-optické (MO) disky. 32
