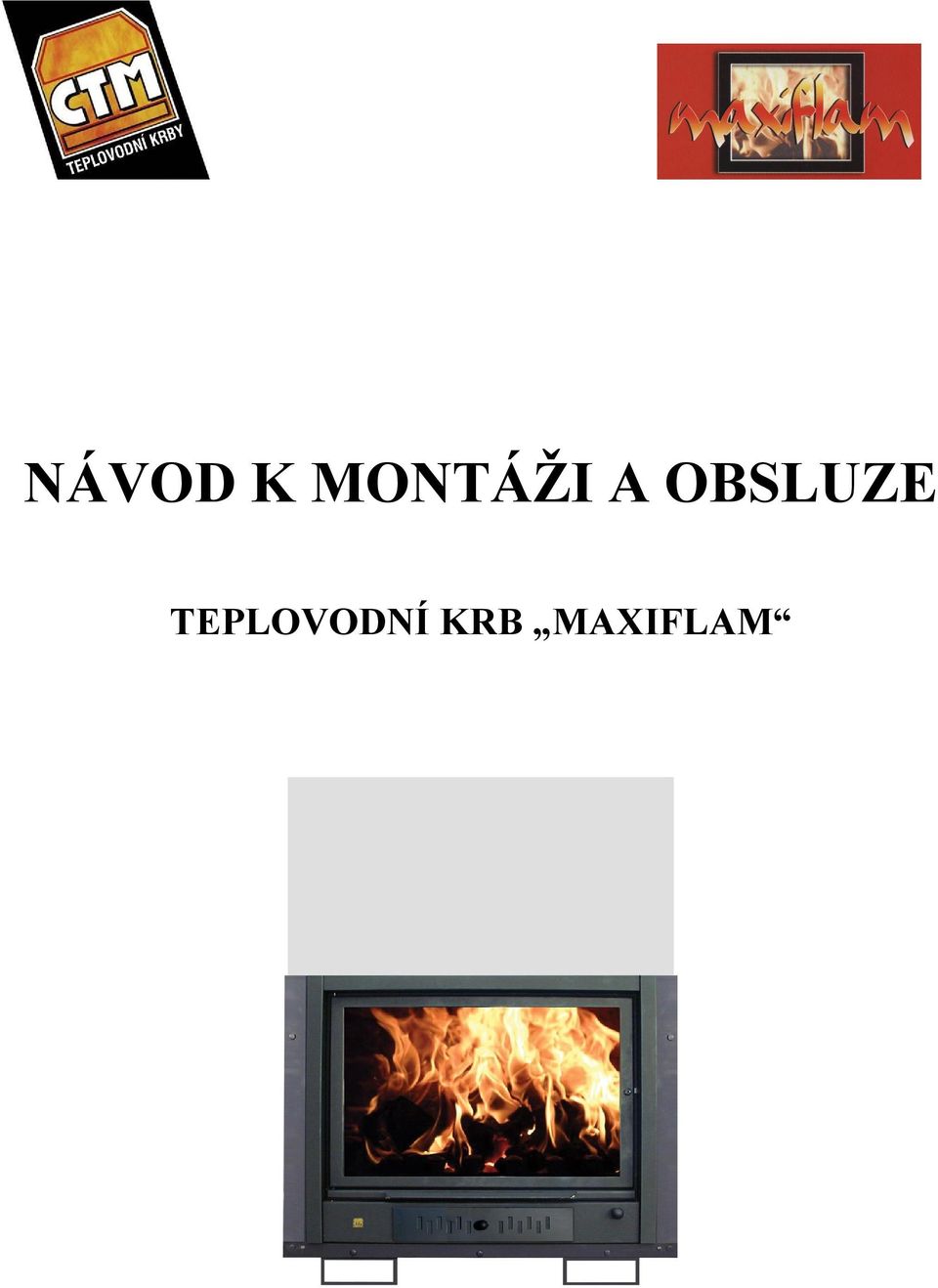

NÁVOD K MONTÁŽI A OBSLUZE TEPLOVODNÍ KRB MAXIFLAM

Transkript

1 NÁVOD K MONTÁŽI A OBSLUZE TEPLOVODNÍ KRB MAXIFLAM

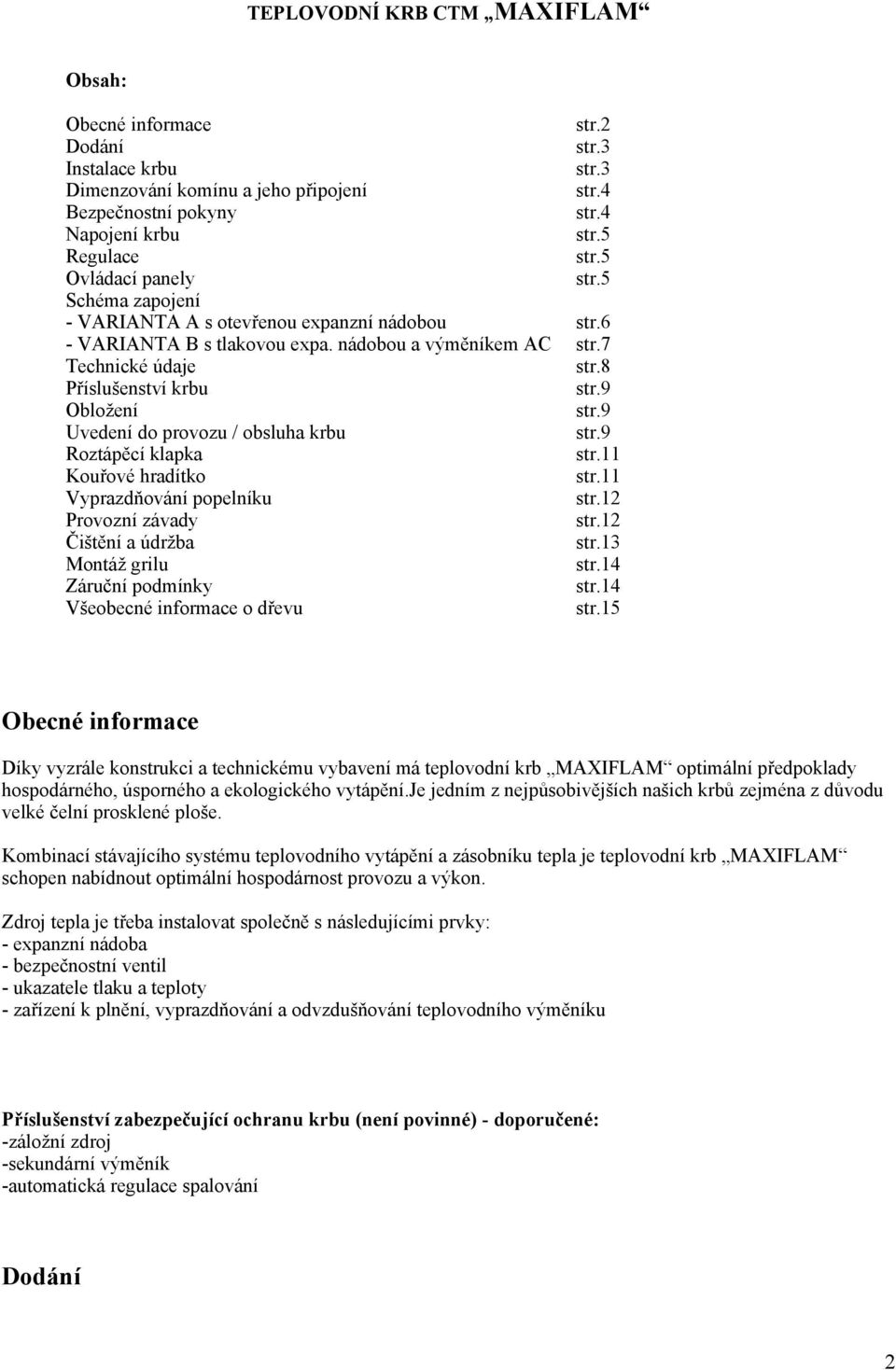

2 TEPLOVODNÍ KRB CTM MAXIFLAM Obsah: Obecné informace str.2 Dodání str.3 Instalace krbu str.3 Dimenzování komínu a jeho připojení str.4 Bezpečnostní pokyny str.4 Napojení krbu str.5 Regulace str.5 Ovládací panely str.5 Schéma zapojení - VARIANTA A s otevřenou expanzní nádobou str.6 - VARIANTA B s tlakovou expa. nádobou a výměníkem AC str.7 Technické údaje str.8 Příslušenství krbu str.9 Obložení str.9 Uvedení do provozu / obsluha krbu str.9 Roztápěcí klapka str.11 Kouřové hradítko str.11 Vyprazdňování popelníku str.12 Provozní závady str.12 Čištění a údržba str.13 Montáž grilu str.14 Záruční podmínky str.14 Všeobecné informace o dřevu str.15 Obecné informace Díky vyzrále konstrukci a technickému vybavení má teplovodní krb MAXIFLAM optimální předpoklady hospodárného, úsporného a ekologického vytápění.je jedním z nejpůsobivějších našich krbů zejména z důvodu velké čelní prosklené ploše. Kombinací stávajícího systému teplovodního vytápění a zásobníku tepla je teplovodní krb MAXIFLAM schopen nabídnout optimální hospodárnost provozu a výkon. Zdroj tepla je třeba instalovat společně s následujícími prvky: - expanzní nádoba - bezpečnostní ventil - ukazatele tlaku a teploty - zařízení k plnění, vyprazdňování a odvzdušňování teplovodního výměníku Příslušenství zabezpečující ochranu krbu (není povinné) - doporučené: -záložní zdroj -sekundární výměník -automatická regulace spalování Dodání 2

3 Teplovodní krb MAXIFLAM se dodává smontovaný a zabalený ve svislé poloze na dřevěné paletě na jedno použití. Volně ložené součásti, které by se při přepravě mohly poškodit, jsou přibaleny do prostoru ohniště. Po rozbalení lze dřevěnou paletu spálit, ostatní části obalu odevzdejte do sběru. Nespotřebované části spotřebiče po skončení životnosti odevzdejte do sběru. Instalace krbu Při výběru místa, kde bude krb instalován, je třeba získat souhlas místně příslušného stavebního dohledu, obvykle zastoupeného oblastním kominickým mistrem. Totéž platí pro opatření k zajištění nezbytného odvětrávání a ventilace místnosti, a to vzhledem k závislosti její velikosti na instalovaném tepelném výkonu. Místnost, kde se bude instalace provádět, musí být zabezpečena proti mrazu a dobře větraná. Mimořádnou pozornost věnujte instalaci v místnostech s utěsněnými okny, nebo v případě, že jsou instalovány mechanická ventilační zařízení vnitřního vzduchu. Zásobování spalovacím vzduchem musí být zajištěno za každých podmínek. Teplovodní krb MAXIFLAM spotřebuje cca 75m 3 spalovacího vzduchu za hodinu. POZNÁMKA: Odsávače vzduchu, které pracují ve stejné místnosti nebo prostoru jako spotřebič, mohou způsobit problémy.. K správnému fungování spotřebiče je nutno zajistit dostatečný přívod čerstvého vzduchu, pro spalování, pro větrání zejména při provozu s jiným tepelným zařízením. Dále je nutno zajistit bezpečné odvádění spalin. Regulační mřížky pro spalovací vzduch a k provětrávání obestavby krbové vložky je nutno umístit tak aby nedošlo k jejich ucpání Místo instalace musí vykazovat odpovídající únosnost, tj. být schopno unést vložku z ocelového plechu a keramický plášť o hmotnosti uvedené k příslušnému modelu. Dále třeba dodržovat příslušná nařízení místně příslušného stavebního úřadu. Nemrznoucí směs V případě.že je krb umístěn v prostorách, u kterých je nebezpečí promrznutí, je nutné napustit těleso krbu a celý topný systém nemrznoucí směsí dle instrukcí dodavatele nemrznoucí směsi. Tepelná izolace Po instalaci a připojení krbu na topný systém doporučujeme provést tepelnou izolaci tělesa krbu. Tepelná izolace musí být z materiálů, ze kterého se vlivem teplot neuvolňují zdraví škodlivé látky Užitečné rady pro instalaci - V zařízeních, ve kterých bude používán krb s uzavřenou nádobou spolu s krbem s nádobou otevřenou, je nezbytné mezi tato dvě zařízení vložit výměník tepla. V tomto případě pak budou pracovat dva oddělené okruhy: primární okruh krbových kamen s otevřenou expanzní nádobou a uzavřený sekundární okruh kotle a topného zařízení. - Do jedné ze dvou objímek 1/2" umístěných na kotli doporučujeme namontovat bezpečnostní ventil (1,8 bar). - Použijte takové čerpadlo, které bude nejvíce vyhovovat druhu instalovaného zařízení, a již ve fázi příprav dbejte na potřebnou hodnotu tlaku samotného okruhu. - Čerpadlo je vhodné umístit na přívodní potrubí, do nižší polohy než je krb, aby v případě varu horká pára nepoškodila rotor. - Do okruhu je vhodné umístit odvzdušňovací ventily, díky kterým bude možné vypustit případné vzduchové bubliny. - První plnění krbu proveďte přirozeným přívodním tlakem z expanzní nádoby, tedy bez použití jakéhokoliv čerpacího zařízení k urychlení postupu (vyvarujte se přímého napojení na vodovodní síť). - Použijte expanzní nádobu o vhodném objemu a ujistěte se, že rozvodný výkon plováku a zpětného potrubí dosahuje alespoň hodnoty výkonu výpusti bezpečnostního potrubí. - Vnitřní průměr přívodního potrubí nesmí být menší než 18mm. - Vnitřní průměr bezpečnostního potrubí nesmí být menší než 28mm. - V případě teplovodního krbu s funkcí dodávky teplé užitkové vody doporučujeme umístit do okruhu studené vody přetlakový vypouštěcí ventil (5-6 bar). - Celé zařízení je třeba provést takovým způsobem, který umožní přístup k jednotlivým součástem (čerpadlům, ventilům, výměníku, apod.) pro případné provádění údržby. - Teplovodní krb neupevňujte na maltu ani jiné pojivo; k případnému obložení kamen použijte takový materiál, který bude v případě závady snadno odstranitelný. 3

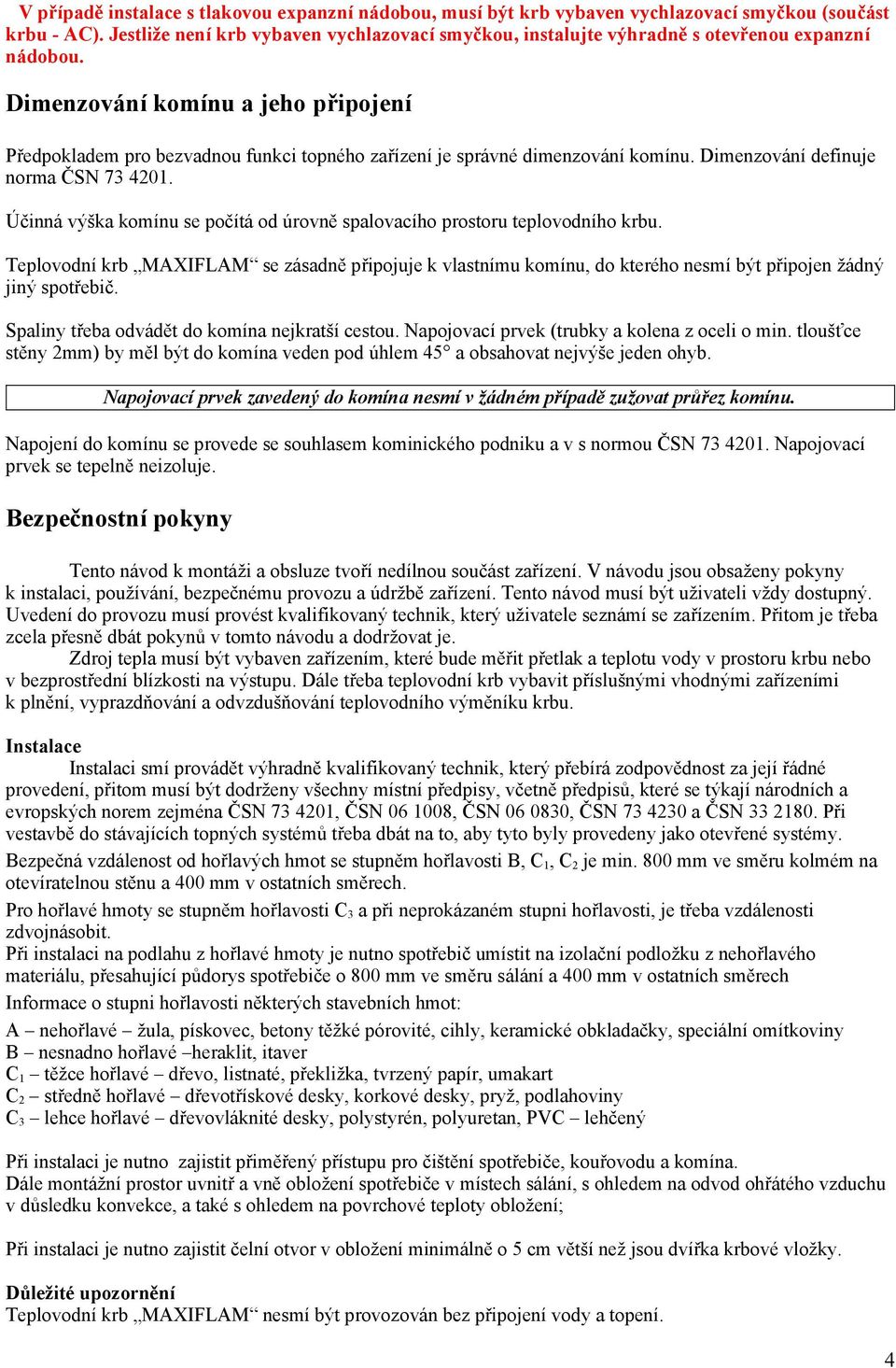

4 V případě instalace s tlakovou expanzní nádobou, musí být krb vybaven vychlazovací smyčkou (součást krbu - AC). Jestliže není krb vybaven vychlazovací smyčkou, instalujte výhradně s otevřenou expanzní nádobou. Dimenzování komínu a jeho připojení Předpokladem pro bezvadnou funkci topného zařízení je správné dimenzování komínu. Dimenzování definuje norma ČSN Účinná výška komínu se počítá od úrovně spalovacího prostoru teplovodního krbu. Teplovodní krb MAXIFLAM se zásadně připojuje k vlastnímu komínu, do kterého nesmí být připojen žádný jiný spotřebič. Spaliny třeba odvádět do komína nejkratší cestou. Napojovací prvek (trubky a kolena z oceli o min. tloušťce stěny 2mm) by měl být do komína veden pod úhlem 45 a obsahovat nejvýše jeden ohyb. Napojovací prvek zavedený do komína nesmí v žádném případě zužovat průřez komínu. Napojení do komínu se provede se souhlasem kominického podniku a v s normou ČSN Napojovací prvek se tepelně neizoluje. Bezpečnostní pokyny Tento návod k montáži a obsluze tvoří nedílnou součást zařízení. V návodu jsou obsaženy pokyny k instalaci, používání, bezpečnému provozu a údržbě zařízení. Tento návod musí být uživateli vždy dostupný. Uvedení do provozu musí provést kvalifikovaný technik, který uživatele seznámí se zařízením. Přitom je třeba zcela přesně dbát pokynů v tomto návodu a dodržovat je. Zdroj tepla musí být vybaven zařízením, které bude měřit přetlak a teplotu vody v prostoru krbu nebo v bezprostřední blízkosti na výstupu. Dále třeba teplovodní krb vybavit příslušnými vhodnými zařízeními k plnění, vyprazdňování a odvzdušňování teplovodního výměníku krbu. Instalace Instalaci smí provádět výhradně kvalifikovaný technik, který přebírá zodpovědnost za její řádné provedení, přitom musí být dodrženy všechny místní předpisy, včetně předpisů, které se týkají národních a evropských norem zejména ČSN , ČSN , ČSN , ČSN a ČSN Při vestavbě do stávajících topných systémů třeba dbát na to, aby tyto byly provedeny jako otevřené systémy. Bezpečná vzdálenost od hořlavých hmot se stupněm hořlavosti B, C 1, C 2 je min. 800 mm ve směru kolmém na otevíratelnou stěnu a 400 mm v ostatních směrech. Pro hořlavé hmoty se stupněm hořlavosti C 3 a při neprokázaném stupni hořlavosti, je třeba vzdálenosti zdvojnásobit. Při instalaci na podlahu z hořlavé hmoty je nutno spotřebič umístit na izolační podložku z nehořlavého materiálu, přesahující půdorys spotřebiče o 800 mm ve směru sálání a 400 mm v ostatních směrech Informace o stupni hořlavosti některých stavebních hmot: A nehořlavé žula, pískovec, betony těžké pórovité, cihly, keramické obkladačky, speciální omítkoviny B nesnadno hořlavé heraklit, itaver C 1 těžce hořlavé dřevo, listnaté, překližka, tvrzený papír, umakart C 2 středně hořlavé dřevotřískové desky, korkové desky, pryž, podlahoviny C 3 lehce hořlavé dřevovláknité desky, polystyrén, polyuretan, PVC lehčený Při instalaci je nutno zajistit přiměřený přístupu pro čištění spotřebiče, kouřovodu a komína. Dále montážní prostor uvnitř a vně obložení spotřebiče v místech sálání, s ohledem na odvod ohřátého vzduchu v důsledku konvekce, a také s ohledem na povrchové teploty obložení; Při instalaci je nutno zajistit čelní otvor v obložení minimálně o 5 cm větší než jsou dvířka krbové vložky. Důležité upozornění Teplovodní krb MAXIFLAM nesmí být provozován bez připojení vody a topení. 4

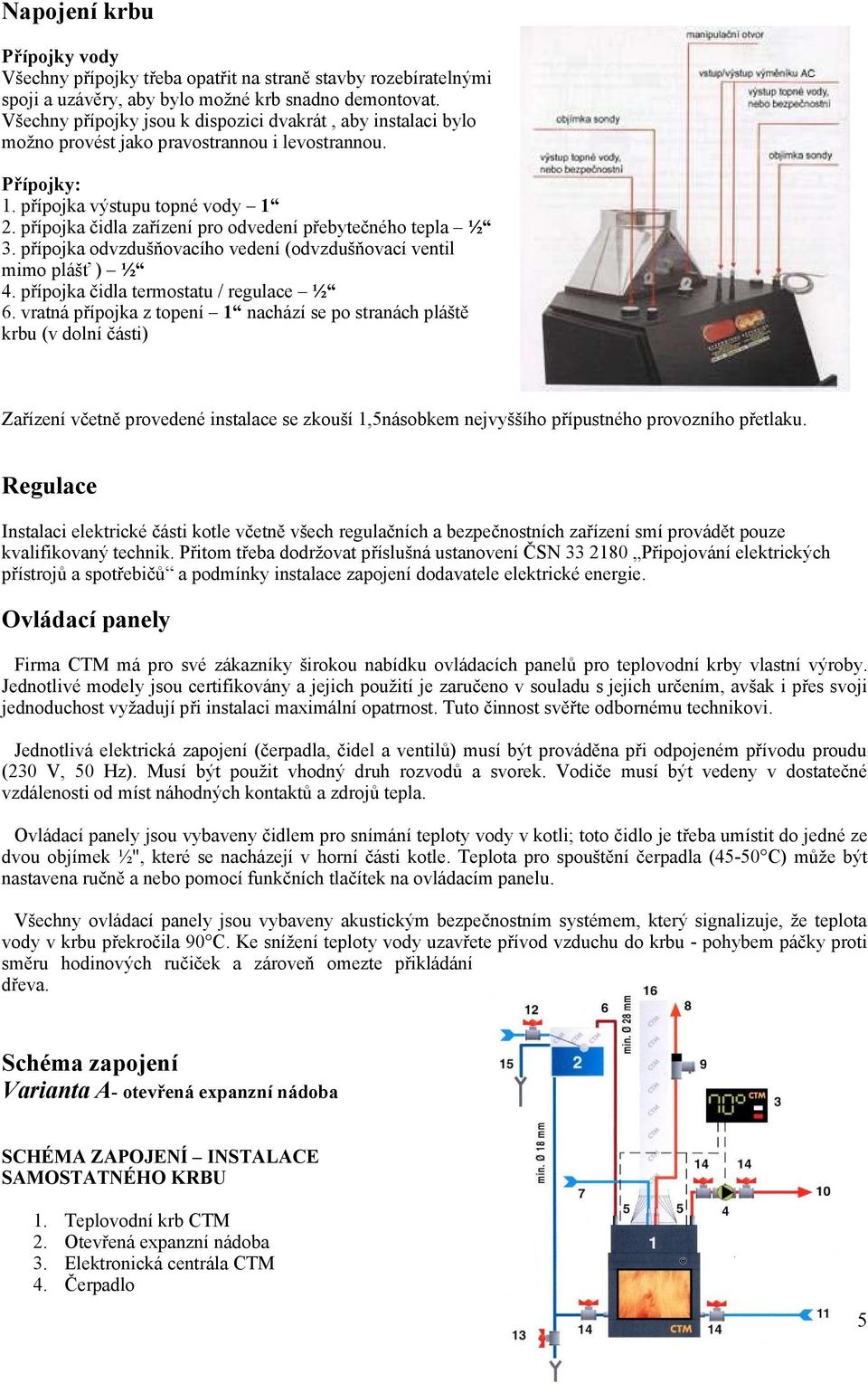

5 Napojení krbu Přípojky vody Všechny přípojky třeba opatřit na straně stavby rozebíratelnými spoji a uzávěry, aby bylo možné krb snadno demontovat. Všechny přípojky jsou k dispozici dvakrát, aby instalaci bylo možno provést jako pravostrannou i levostrannou. Přípojky: 1. přípojka výstupu topné vody 1 2. přípojka čidla zařízení pro odvedení přebytečného tepla ½ 3. přípojka odvzdušňovacího vedení (odvzdušňovací ventil mimo plášť ) ½ 4. přípojka čidla termostatu / regulace ½ 6. vratná přípojka z topení 1 nachází se po stranách pláště krbu (v dolní části) Zařízení včetně provedené instalace se zkouší 1,5násobkem nejvyššího přípustného provozního přetlaku. Regulace Instalaci elektrické části kotle včetně všech regulačních a bezpečnostních zařízení smí provádět pouze kvalifikovaný technik. Přitom třeba dodržovat příslušná ustanovení ČSN Připojování elektrických přístrojů a spotřebičů a podmínky instalace zapojení dodavatele elektrické energie. Ovládací panely Firma CTM má pro své zákazníky širokou nabídku ovládacích panelů pro teplovodní krby vlastní výroby. Jednotlivé modely jsou certifikovány a jejich použití je zaručeno v souladu s jejich určením, avšak i přes svoji jednoduchost vyžadují při instalaci maximální opatrnost. Tuto činnost svěřte odbornému technikovi. Jednotlivá elektrická zapojení (čerpadla, čidel a ventilů) musí být prováděna při odpojeném přívodu proudu (230 V, 50 Hz). Musí být použit vhodný druh rozvodů a svorek. Vodiče musí být vedeny v dostatečné vzdálenosti od míst náhodných kontaktů a zdrojů tepla. Ovládací panely jsou vybaveny čidlem pro snímání teploty vody v kotli; toto čidlo je třeba umístit do jedné ze dvou objímek ½", které se nacházejí v horní části kotle. Teplota pro spouštění čerpadla (45-50 C) může být nastavena ručně a nebo pomocí funkčních tlačítek na ovládacím panelu. Všechny ovládací panely jsou vybaveny akustickým bezpečnostním systémem, který signalizuje, že teplota vody v krbu překročila 90 C. Ke snížení teploty vody uzavřete přívod vzduchu do krbu - pohybem páčky proti směru hodinových ručiček a zároveň omezte přikládání dřeva. Schéma zapojení Varianta A- otevřená expanzní nádoba SCHÉMA ZAPOJENÍ INSTALACE SAMOSTATNÉHO KRBU 1. Teplovodní krb CTM 2. Otevřená expanzní nádoba 3. Elektronická centrála CTM 4. Čerpadlo 5

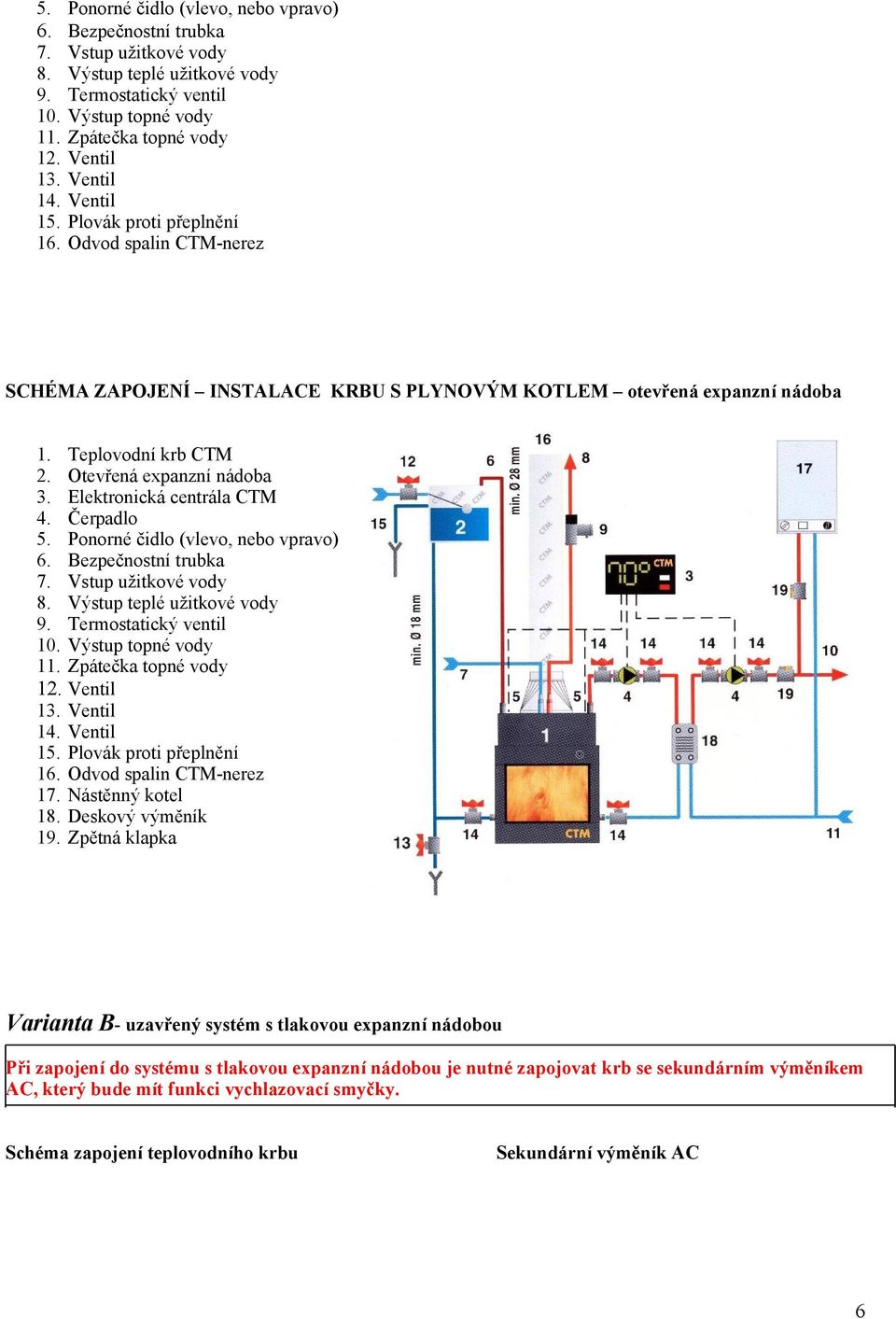

6 5. Ponorné čidlo (vlevo, nebo vpravo) 6. Bezpečnostní trubka 7. Vstup užitkové vody 8. Výstup teplé užitkové vody 9. Termostatický ventil 10. Výstup topné vody 11. Zpátečka topné vody 12. Ventil 13. Ventil 14. Ventil 15. Plovák proti přeplnění 16. Odvod spalin CTM-nerez SCHÉMA ZAPOJENÍ INSTALACE KRBU S PLYNOVÝM KOTLEM otevřená expanzní nádoba 1. Teplovodní krb CTM 2. Otevřená expanzní nádoba 3. Elektronická centrála CTM 4. Čerpadlo 5. Ponorné čidlo (vlevo, nebo vpravo) 6. Bezpečnostní trubka 7. Vstup užitkové vody 8. Výstup teplé užitkové vody 9. Termostatický ventil 10. Výstup topné vody 11. Zpátečka topné vody 12. Ventil 13. Ventil 14. Ventil 15. Plovák proti přeplnění 16. Odvod spalin CTM-nerez 17. Nástěnný kotel 18. Deskový výměník 19. Zpětná klapka Varianta B- uzavřený systém s tlakovou expanzní nádobou Při zapojení do systému s tlakovou expanzní nádobou je nutné zapojovat krb se sekundárním výměníkem AC, který bude mít funkci vychlazovací smyčky. Schéma zapojení teplovodního krbu Sekundární výměník AC 6

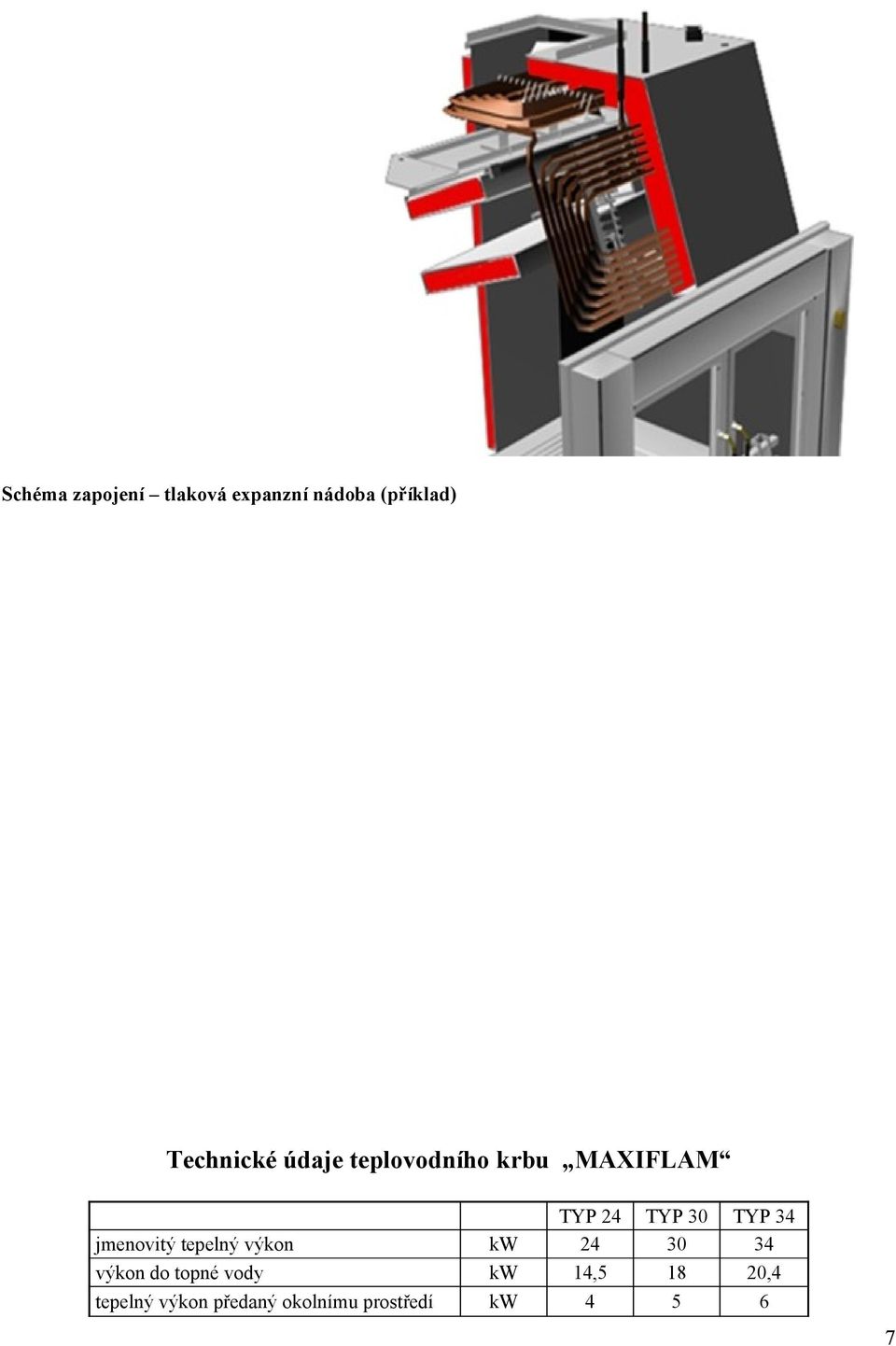

7 Schéma zapojení tlaková expanzní nádoba (příklad) Technické údaje teplovodního krbu MAXIFLAM TYP 24 TYP 30 TYP 34 jmenovitý tepelný výkon kw výkon do topné vody kw 14, ,4 tepelný výkon předaný okolnímu prostředí kw

8 hmotnost (bez keramického pláště) kg účinnost - topná voda % objem vody l průměr přív. vnějšího vzduchu cm max. přípustný celkový přetlak vody bar 1,5 1,5 1,5 max. přípustná teplota na výstupu C přípojka komínové trouby Ø cm průměrná spotřeba dřeva kg/h 5,5 6,5 7,5 Rozměry Výkon Rozměr a/a B C D E F G H 24 kw cm 87/ ,7 30 kw cm 93/ , ,7 34 kw cm 93/ , ,7 Přípojky Příslušenství krbu přívod studené vody výstup teplé vody bezpečnostní ventil termostat jímka zařízení pro odvedení přebytečného tepla odvzdušnění vyprázdnění výstupní potrubí do topení vratné potrubí z topení 3/8 šroubení 3/8 šroubení ½ spojka ½ spojka ½ spojka ½ spojka 1 spojka 1 spojka 1 spojka Záložní zdroj Tento bezpečnostní prvek možné ho dodat do systému vytápění teplovodním krbem. Slouží nám jako zajištění dodávky energie do oběhového čerpadla a elektricky ovládaných ventilů, tím zajišťuje oběh topné vody v případě výpadku elektrického proudu.záložní zdroj se propojuje s klasickou autobaterií. Elektrická kapacita zdroje je přibližně 8 hodin, po tuto dobu je chod krb a celého topného systému krb zabezpečen. Záložní zdroj zajišťuje údržbu autobaterie(v době nečinnosti dochází k jeho automatickému nabití a vybití z důvodu zachování kapacity). 8

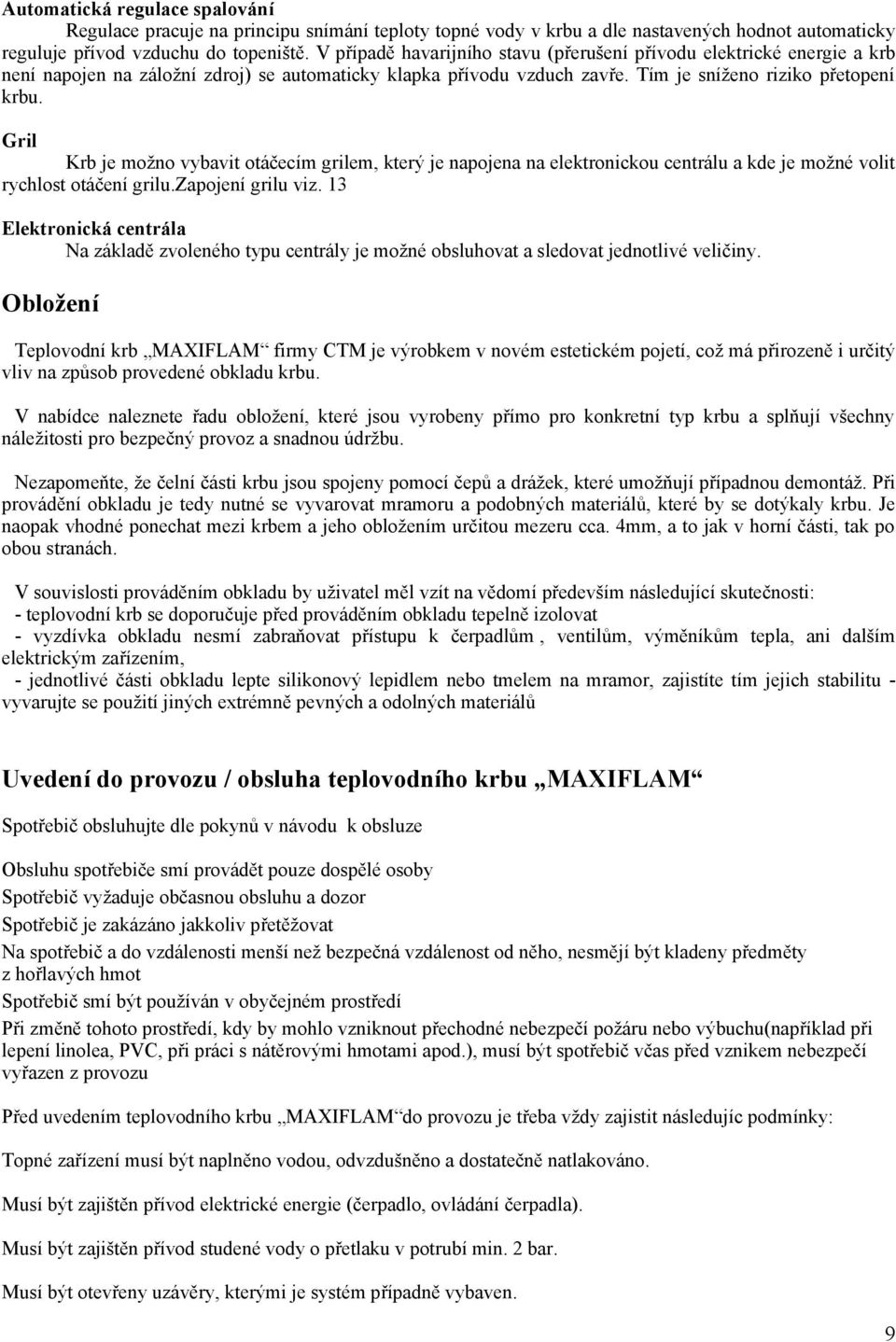

9 Automatická regulace spalování Regulace pracuje na principu snímání teploty topné vody v krbu a dle nastavených hodnot automaticky reguluje přívod vzduchu do topeniště. V případě havarijního stavu (přerušení přívodu elektrické energie a krb není napojen na záložní zdroj) se automaticky klapka přívodu vzduch zavře. Tím je sníženo riziko přetopení krbu. Gril Krb je možno vybavit otáčecím grilem, který je napojena na elektronickou centrálu a kde je možné volit rychlost otáčení grilu.zapojení grilu viz. 13 Elektronická centrála Na základě zvoleného typu centrály je možné obsluhovat a sledovat jednotlivé veličiny. Obložení Teplovodní krb MAXIFLAM firmy CTM je výrobkem v novém estetickém pojetí, což má přirozeně i určitý vliv na způsob provedené obkladu krbu. V nabídce naleznete řadu obložení, které jsou vyrobeny přímo pro konkretní typ krbu a splňují všechny náležitosti pro bezpečný provoz a snadnou údržbu. Nezapomeňte, že čelní části krbu jsou spojeny pomocí čepů a drážek, které umožňují případnou demontáž. Při provádění obkladu je tedy nutné se vyvarovat mramoru a podobných materiálů, které by se dotýkaly krbu. Je naopak vhodné ponechat mezi krbem a jeho obložením určitou mezeru cca. 4mm, a to jak v horní části, tak po obou stranách. V souvislosti prováděním obkladu by uživatel měl vzít na vědomí především následující skutečnosti: - teplovodní krb se doporučuje před prováděním obkladu tepelně izolovat - vyzdívka obkladu nesmí zabraňovat přístupu k čerpadlům, ventilům, výměníkům tepla, ani dalším elektrickým zařízením, - jednotlivé části obkladu lepte silikonový lepidlem nebo tmelem na mramor, zajistíte tím jejich stabilitu - vyvarujte se použití jiných extrémně pevných a odolných materiálů Uvedení do provozu / obsluha teplovodního krbu MAXIFLAM Spotřebič obsluhujte dle pokynů v návodu k obsluze Obsluhu spotřebiče smí provádět pouze dospělé osoby Spotřebič vyžaduje občasnou obsluhu a dozor Spotřebič je zakázáno jakkoliv přetěžovat Na spotřebič a do vzdálenosti menší než bezpečná vzdálenost od něho, nesmějí být kladeny předměty z hořlavých hmot Spotřebič smí být používán v obyčejném prostředí Při změně tohoto prostředí, kdy by mohlo vzniknout přechodné nebezpečí požáru nebo výbuchu(například při lepení linolea, PVC, při práci s nátěrovými hmotami apod.), musí být spotřebič včas před vznikem nebezpečí vyřazen z provozu Před uvedením teplovodního krbu MAXIFLAM do provozu je třeba vždy zajistit následujíc podmínky: Topné zařízení musí být naplněno vodou, odvzdušněno a dostatečně natlakováno. Musí být zajištěn přívod elektrické energie (čerpadlo, ovládání čerpadla). Musí být zajištěn přívod studené vody o přetlaku v potrubí min. 2 bar. Musí být otevřeny uzávěry, kterými je systém případně vybaven. 9

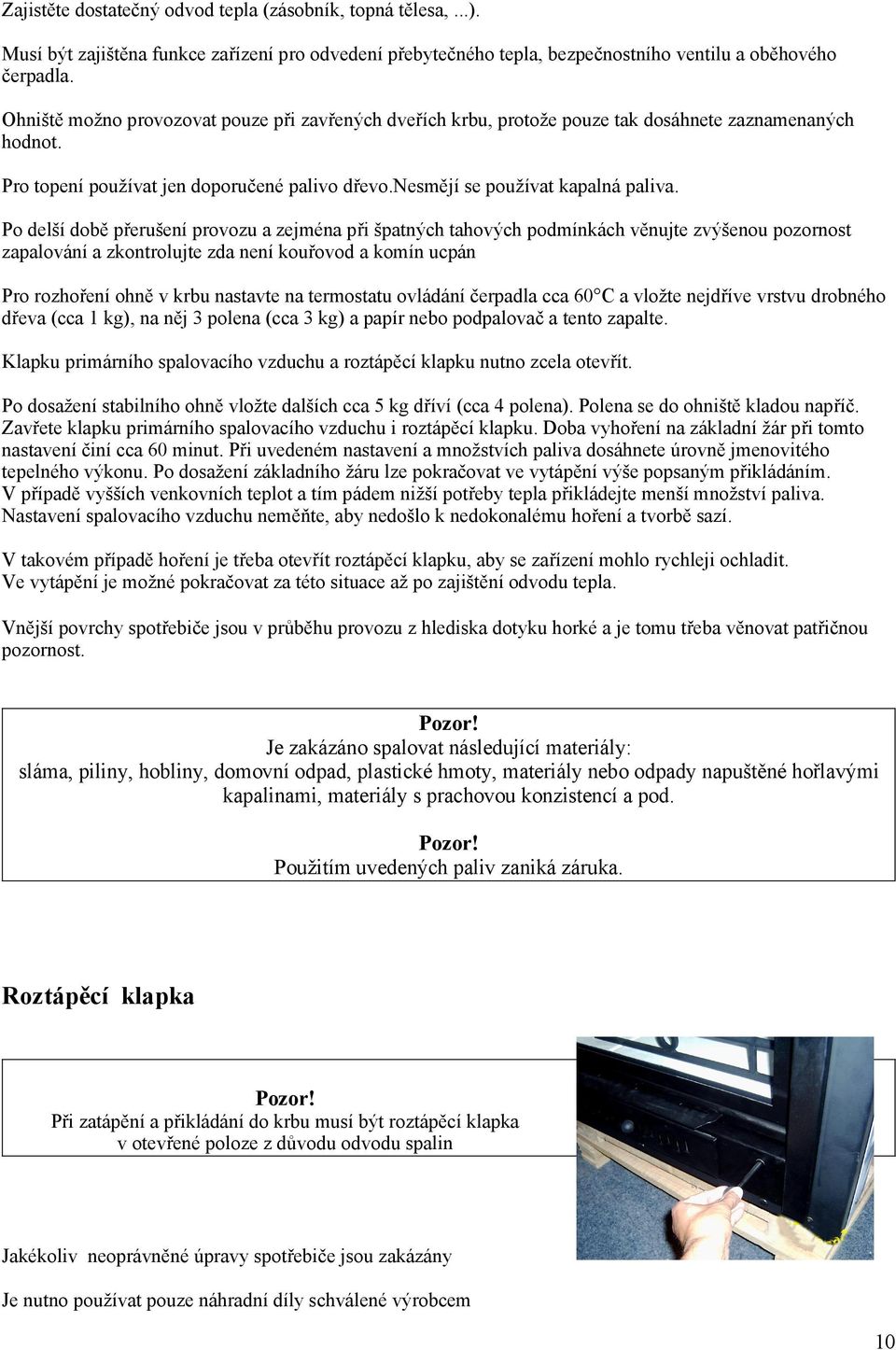

10 Zajistěte dostatečný odvod tepla (zásobník, topná tělesa,...). Musí být zajištěna funkce zařízení pro odvedení přebytečného tepla, bezpečnostního ventilu a oběhového čerpadla. Ohniště možno provozovat pouze při zavřených dveřích krbu, protože pouze tak dosáhnete zaznamenaných hodnot. Pro topení používat jen doporučené palivo dřevo.nesmějí se používat kapalná paliva. Po delší době přerušení provozu a zejména při špatných tahových podmínkách věnujte zvýšenou pozornost zapalování a zkontrolujte zda není kouřovod a komín ucpán Pro rozhoření ohně v krbu nastavte na termostatu ovládání čerpadla cca 60 C a vložte nejdříve vrstvu drobného dřeva (cca 1 kg), na něj 3 polena (cca 3 kg) a papír nebo podpalovač a tento zapalte. Klapku primárního spalovacího vzduchu a roztápěcí klapku nutno zcela otevřít. Po dosažení stabilního ohně vložte dalších cca 5 kg dříví (cca 4 polena). Polena se do ohniště kladou napříč. Zavřete klapku primárního spalovacího vzduchu i roztápěcí klapku. Doba vyhoření na základní žár při tomto nastavení činí cca 60 minut. Při uvedeném nastavení a množstvích paliva dosáhnete úrovně jmenovitého tepelného výkonu. Po dosažení základního žáru lze pokračovat ve vytápění výše popsaným přikládáním. V případě vyšších venkovních teplot a tím pádem nižší potřeby tepla přikládejte menší množství paliva. Nastavení spalovacího vzduchu neměňte, aby nedošlo k nedokonalému hoření a tvorbě sazí. V takovém případě hoření je třeba otevřít roztápěcí klapku, aby se zařízení mohlo rychleji ochladit. Ve vytápění je možné pokračovat za této situace až po zajištění odvodu tepla. Vnější povrchy spotřebiče jsou v průběhu provozu z hlediska dotyku horké a je tomu třeba věnovat patřičnou pozornost. Pozor! Je zakázáno spalovat následující materiály: sláma, piliny, hobliny, domovní odpad, plastické hmoty, materiály nebo odpady napuštěné hořlavými kapalinami, materiály s prachovou konzistencí a pod. Pozor! Použitím uvedených paliv zaniká záruka. Roztápěcí klapka Pozor! Při zatápění a přikládání do krbu musí být roztápěcí klapka v otevřené poloze z důvodu odvodu spalin Jakékoliv neoprávněné úpravy spotřebiče jsou zakázány Je nutno používat pouze náhradní díly schválené výrobcem 10

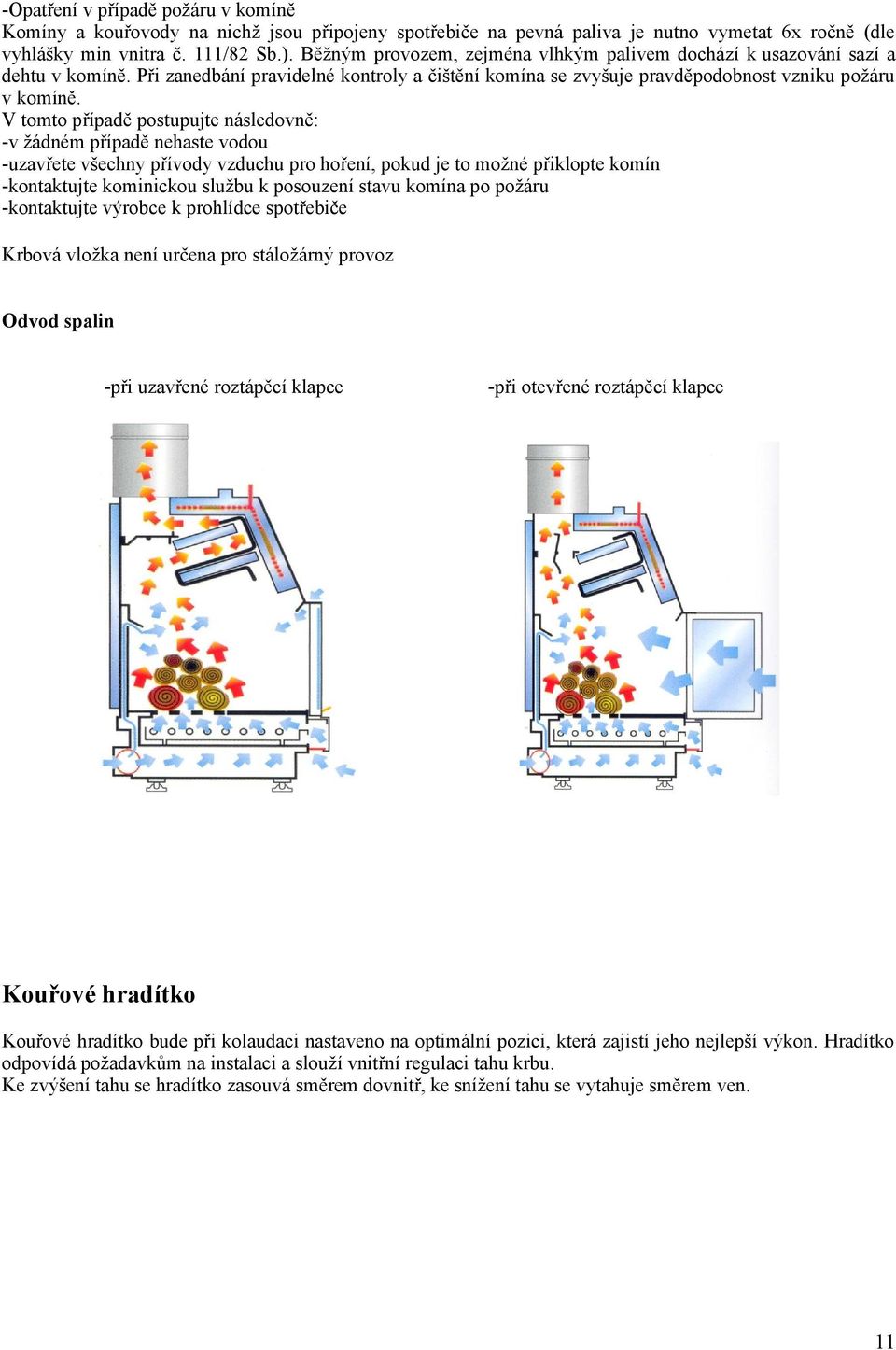

11 -Opatření v případě požáru v komíně Komíny a kouřovody na nichž jsou připojeny spotřebiče na pevná paliva je nutno vymetat 6x ročně (dle vyhlášky min vnitra č. 111/82 Sb.). Běžným provozem, zejména vlhkým palivem dochází k usazování sazí a dehtu v komíně. Při zanedbání pravidelné kontroly a čištění komína se zvyšuje pravděpodobnost vzniku požáru v komíně. V tomto případě postupujte následovně: -v žádném případě nehaste vodou -uzavřete všechny přívody vzduchu pro hoření, pokud je to možné přiklopte komín -kontaktujte kominickou službu k posouzení stavu komína po požáru -kontaktujte výrobce k prohlídce spotřebiče Krbová vložka není určena pro stáložárný provoz Odvod spalin -při uzavřené roztápěcí klapce -při otevřené roztápěcí klapce Kouřové hradítko Kouřové hradítko bude při kolaudaci nastaveno na optimální pozici, která zajistí jeho nejlepší výkon. Hradítko odpovídá požadavkům na instalaci a slouží vnitřní regulaci tahu krbu. Ke zvýšení tahu se hradítko zasouvá směrem dovnitř, ke snížení tahu se vytahuje směrem ven. 11

12 Postup při vyprazdňování popelníku V topné sezóně třeba popelník vyprazdňovat každý den. 1. Otevřete klapku primárního spalovacího vzduchu 2.Otevřete víko popelníku 3. Vyjměte popelník Pozor! Při odstraňování horkého popela dbejte zvýšené opatrnosti Na odstraňování popela používejte výhradně nehořlavé nádoby Pozor! Popelník se nasazuje až po zadní doraz. žhavé uhlíky nikdy nehaste vodou. Typový štítek Je umístěn na vnitřní straně sklopného krytu. Provozní závady Potíže s tahem Potíže s tahem mohou být způsobeny různými okolnostmi: Studený komín Studený komín je asi nejčastější příčinou, protože komín, jehož vnitřní teplota je rovna teplotě vnějšího vzduchu nebo je nižší, nemá dostatečný tah. 12

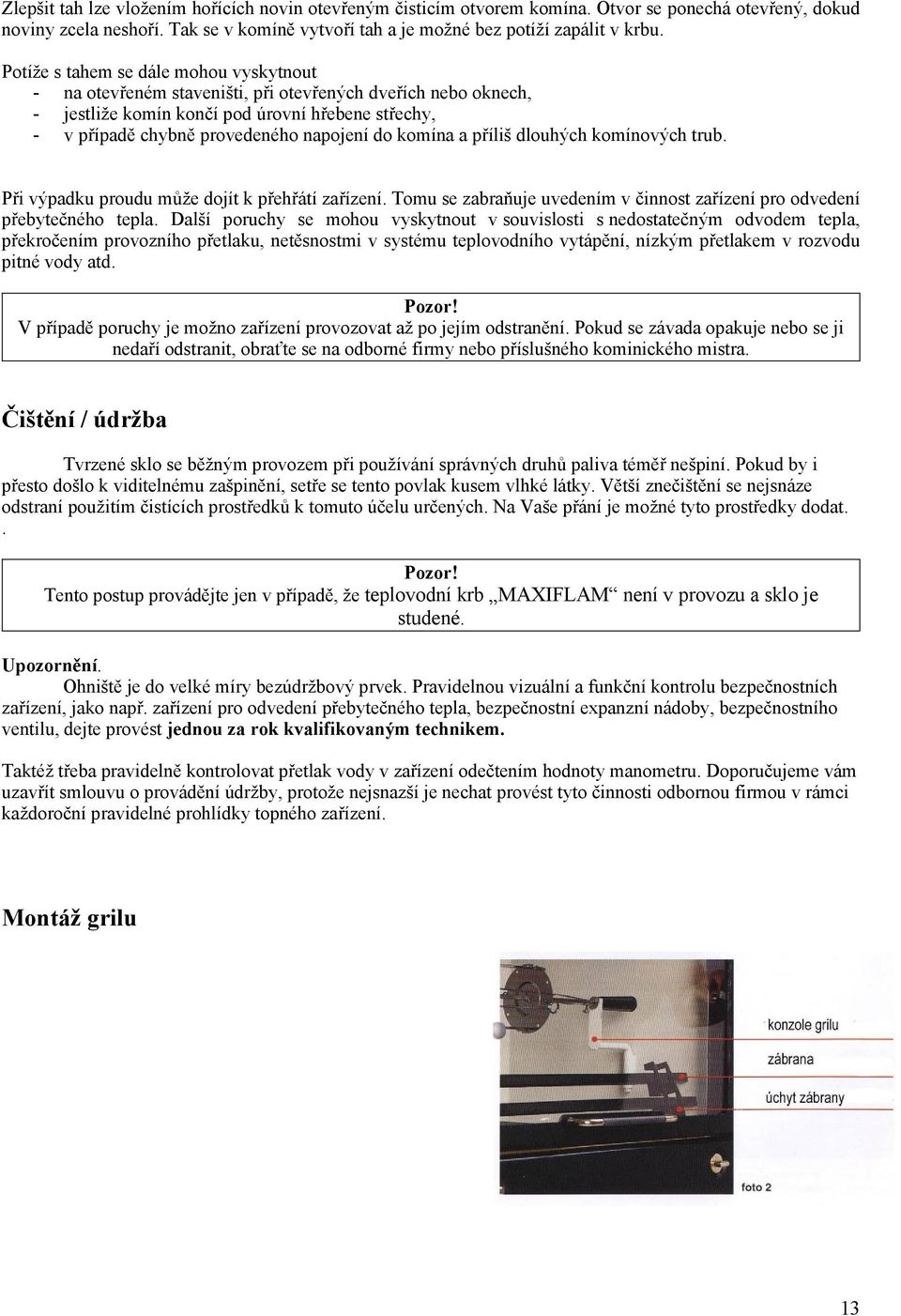

13 Zlepšit tah lze vložením hořících novin otevřeným čisticím otvorem komína. Otvor se ponechá otevřený, dokud noviny zcela neshoří. Tak se v komíně vytvoří tah a je možné bez potíží zapálit v krbu. Potíže s tahem se dále mohou vyskytnout - na otevřeném staveništi, při otevřených dveřích nebo oknech, - jestliže komín končí pod úrovní hřebene střechy, - v případě chybně provedeného napojení do komína a příliš dlouhých komínových trub. Při výpadku proudu může dojít k přehřátí zařízení. Tomu se zabraňuje uvedením v činnost zařízení pro odvedení přebytečného tepla. Další poruchy se mohou vyskytnout v souvislosti s nedostatečným odvodem tepla, překročením provozního přetlaku, netěsnostmi v systému teplovodního vytápění, nízkým přetlakem v rozvodu pitné vody atd. Pozor! V případě poruchy je možno zařízení provozovat až po jejím odstranění. Pokud se závada opakuje nebo se ji nedaří odstranit, obraťte se na odborné firmy nebo příslušného kominického mistra. Čištění / údržba Tvrzené sklo se běžným provozem při používání správných druhů paliva téměř nešpiní. Pokud by i přesto došlo k viditelnému zašpinění, setře se tento povlak kusem vlhké látky. Větší znečištění se nejsnáze odstraní použitím čistících prostředků k tomuto účelu určených. Na Vaše přání je možné tyto prostředky dodat.. Pozor! Tento postup provádějte jen v případě, že teplovodní krb MAXIFLAM není v provozu a sklo je studené. Upozornění. Ohniště je do velké míry bezúdržbový prvek. Pravidelnou vizuální a funkční kontrolu bezpečnostních zařízení, jako např. zařízení pro odvedení přebytečného tepla, bezpečnostní expanzní nádoby, bezpečnostního ventilu, dejte provést jednou za rok kvalifikovaným technikem. Taktéž třeba pravidelně kontrolovat přetlak vody v zařízení odečtením hodnoty manometru. Doporučujeme vám uzavřít smlouvu o provádění údržby, protože nejsnazší je nechat provést tyto činnosti odbornou firmou v rámci každoroční pravidelné prohlídky topného zařízení. Montáž grilu 13

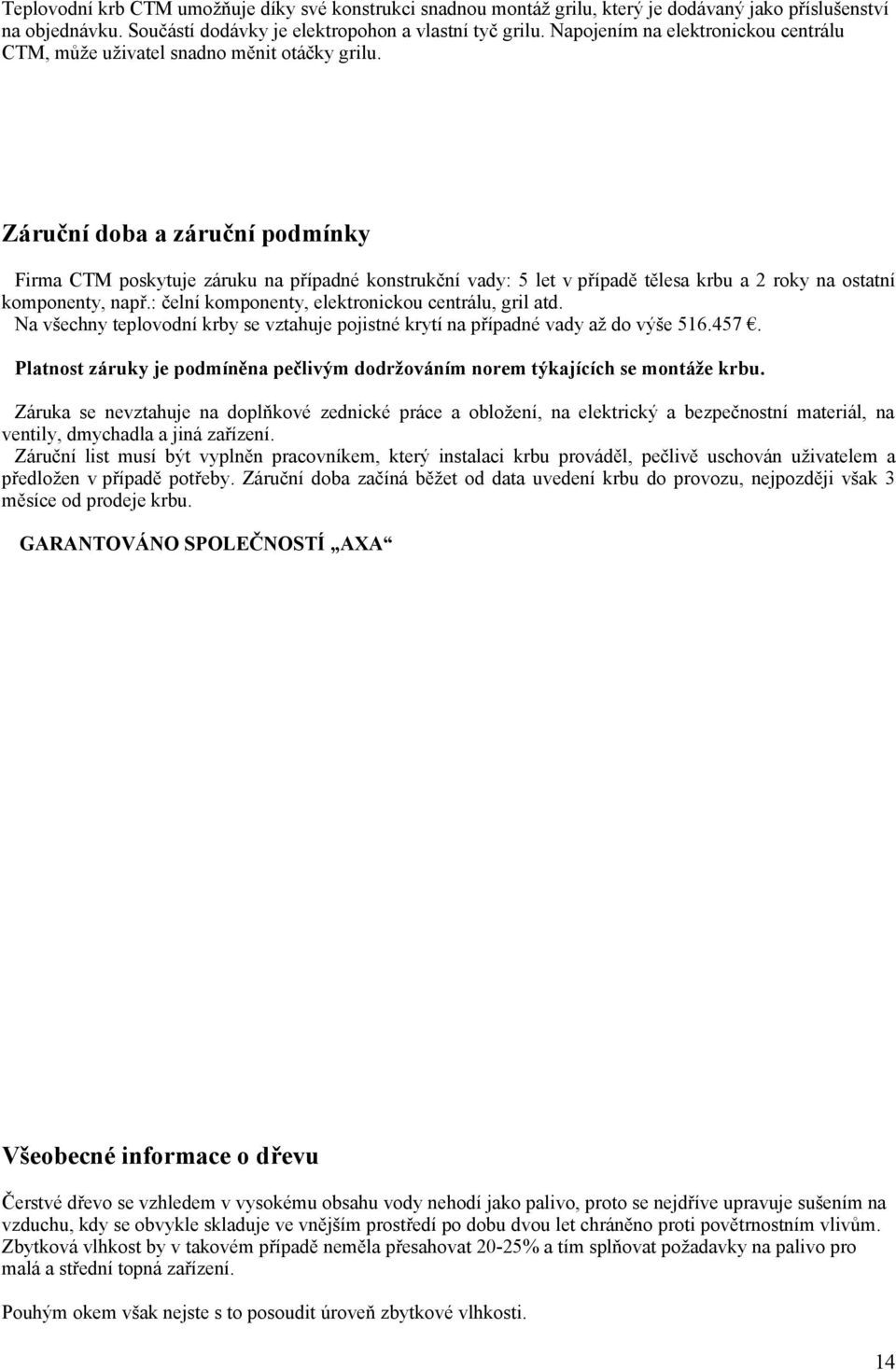

14 Teplovodní krb CTM umožňuje díky své konstrukci snadnou montáž grilu, který je dodávaný jako příslušenství na objednávku. Součástí dodávky je elektropohon a vlastní tyč grilu. Napojením na elektronickou centrálu CTM, může uživatel snadno měnit otáčky grilu. Záruční doba a záruční podmínky Firma CTM poskytuje záruku na případné konstrukční vady: 5 let v případě tělesa krbu a 2 roky na ostatní komponenty, např.: čelní komponenty, elektronickou centrálu, gril atd. Na všechny teplovodní krby se vztahuje pojistné krytí na případné vady až do výše Platnost záruky je podmíněna pečlivým dodržováním norem týkajících se montáže krbu. Záruka se nevztahuje na doplňkové zednické práce a obložení, na elektrický a bezpečnostní materiál, na ventily, dmychadla a jiná zařízení. Záruční list musí být vyplněn pracovníkem, který instalaci krbu prováděl, pečlivě uschován uživatelem a předložen v případě potřeby. Záruční doba začíná běžet od data uvedení krbu do provozu, nejpozději však 3 měsíce od prodeje krbu. GARANTOVÁNO SPOLEČNOSTÍ AXA Všeobecné informace o dřevu Čerstvé dřevo se vzhledem v vysokému obsahu vody nehodí jako palivo, proto se nejdříve upravuje sušením na vzduchu, kdy se obvykle skladuje ve vnějším prostředí po dobu dvou let chráněno proti povětrnostním vlivům. Zbytková vlhkost by v takovém případě neměla přesahovat 20-25% a tím splňovat požadavky na palivo pro malá a střední topná zařízení. Pouhým okem však nejste s to posoudit úroveň zbytkové vlhkosti. 14

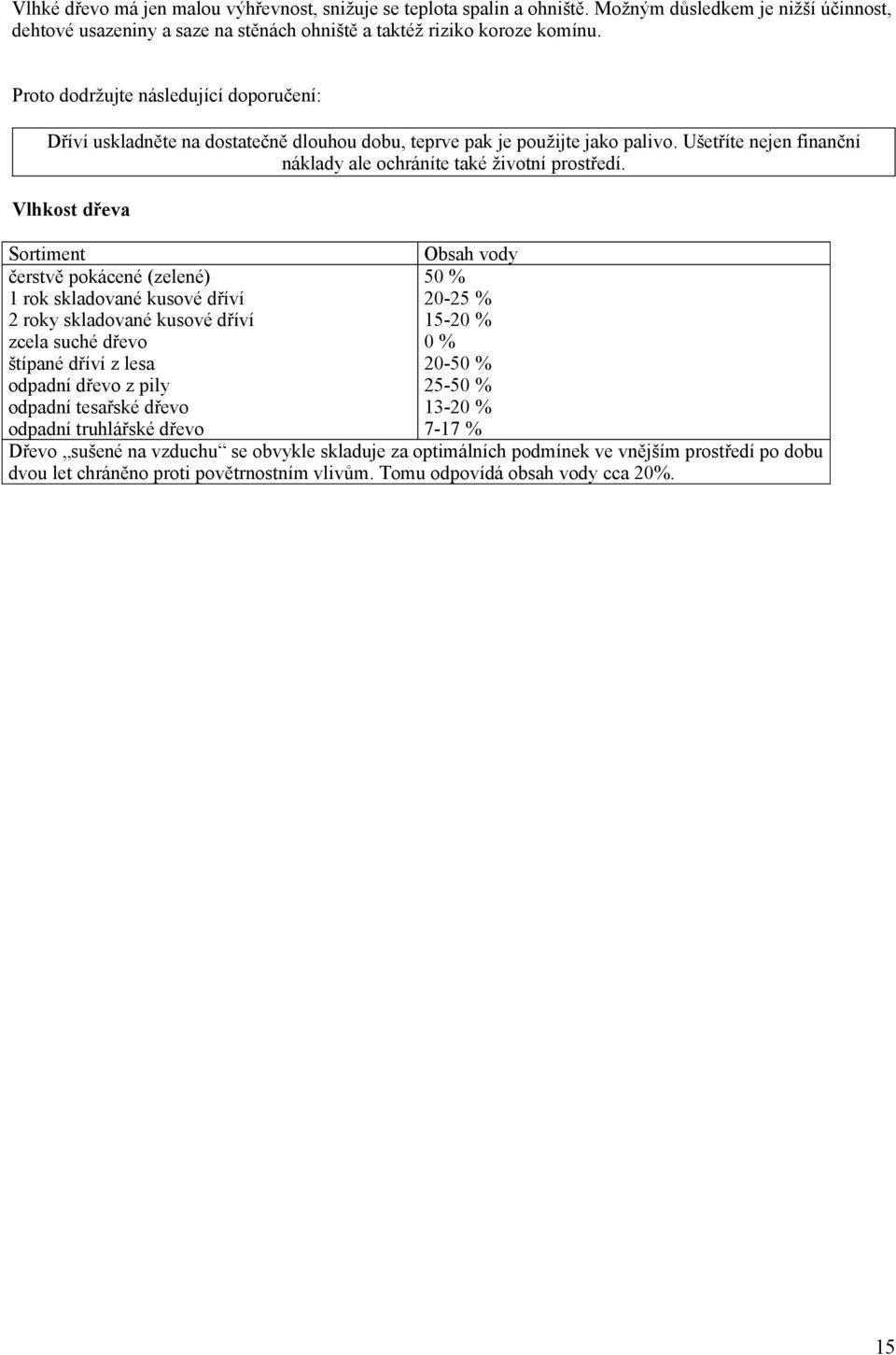

15 Vlhké dřevo má jen malou výhřevnost, snižuje se teplota spalin a ohniště. Možným důsledkem je nižší účinnost, dehtové usazeniny a saze na stěnách ohniště a taktéž riziko koroze komínu. Proto dodržujte následující doporučení: Dříví uskladněte na dostatečně dlouhou dobu, teprve pak je použijte jako palivo. Ušetříte nejen finanční náklady ale ochráníte také životní prostředí. Vlhkost dřeva Sortiment Obsah vody čerstvě pokácené (zelené) 50 % 1 rok skladované kusové dříví % 2 roky skladované kusové dříví % zcela suché dřevo 0 % štípané dříví z lesa % odpadní dřevo z pily % odpadní tesařské dřevo % odpadní truhlářské dřevo 7-17 % Dřevo sušené na vzduchu se obvykle skladuje za optimálních podmínek ve vnějším prostředí po dobu dvou let chráněno proti povětrnostním vlivům. Tomu odpovídá obsah vody cca 20%. 15
