Peletová kamna model/ Cleopatra Technické informace

Transkript

1 Cle opa tra Peletová kamna model/ Cleopatra Technické informace FUNKCE U.M Hmotnost kg 160 Výška mm 1165 Šířka mm 750 Hloubka mm 599 Výstup kouře trubka o průměru mm 150 Sání externího vzduchu potrubí o průměru mm 150 Max. ohřev objemu m³ 184 Max. celkový tepelný výkon kw 10,0 Max. užitečný tepelný výkon kw 8,0 Výkon do vzduchu kw 8,0 Výkon do vody kw - Min. celkový tepelný výkon kw - Min. užitečný tepelný výkon kw 4,0 Výkon zpět do vzduchu kw 4,0 Výkon do vody kw - Max. hodinová spotřeba paliva kg/h ~2,0 Min. hodinová spotřeba paliva kg/h ~1,0 Kapacita nádrže kg ~15 Doporučený tah komínu Pa ~15 Max. tah komínu při max. výkonu Pa 14 Min. tah komínu při min. výkonu Pa 20 Jmenovitá spotřeba W - Provozní spotřeba W - Jmenovité napětí Vac - Jmenovitá frekvence Hz - Vstupní/výstupní potrubí o průměru " - Výstup z pojistného tlakového ventilu potrubí o průměru " - Tlak čerpadla m - Max. provozní tlak vody bar - CO naměřené na max. tepelný výkon % 0,090 CO naměřené na min. tepelný % - Účinnost při max. užitečný tepelný výkon % 78,3 Účinnost při min. užitečný tepelný výkon % - Max. teplota výfukových plynů na max. tepelný výkon C 288,0 Teplota výfukových plynů na min. tepelný výkon C - Hmotnostní průtok spalin na max. tepelný výkon g/s - Hmotnostní průtok spalin min. tepelný výkon g/s - Prachové částice na max. tepelný výkon mg /m³ 24,0 Prachové částice na min. tepelný výkon mg /m³ - Testy provádí pomocí dřevěných pelet (jako palivo) o výhřevnosti 4,9 kwh / kg.

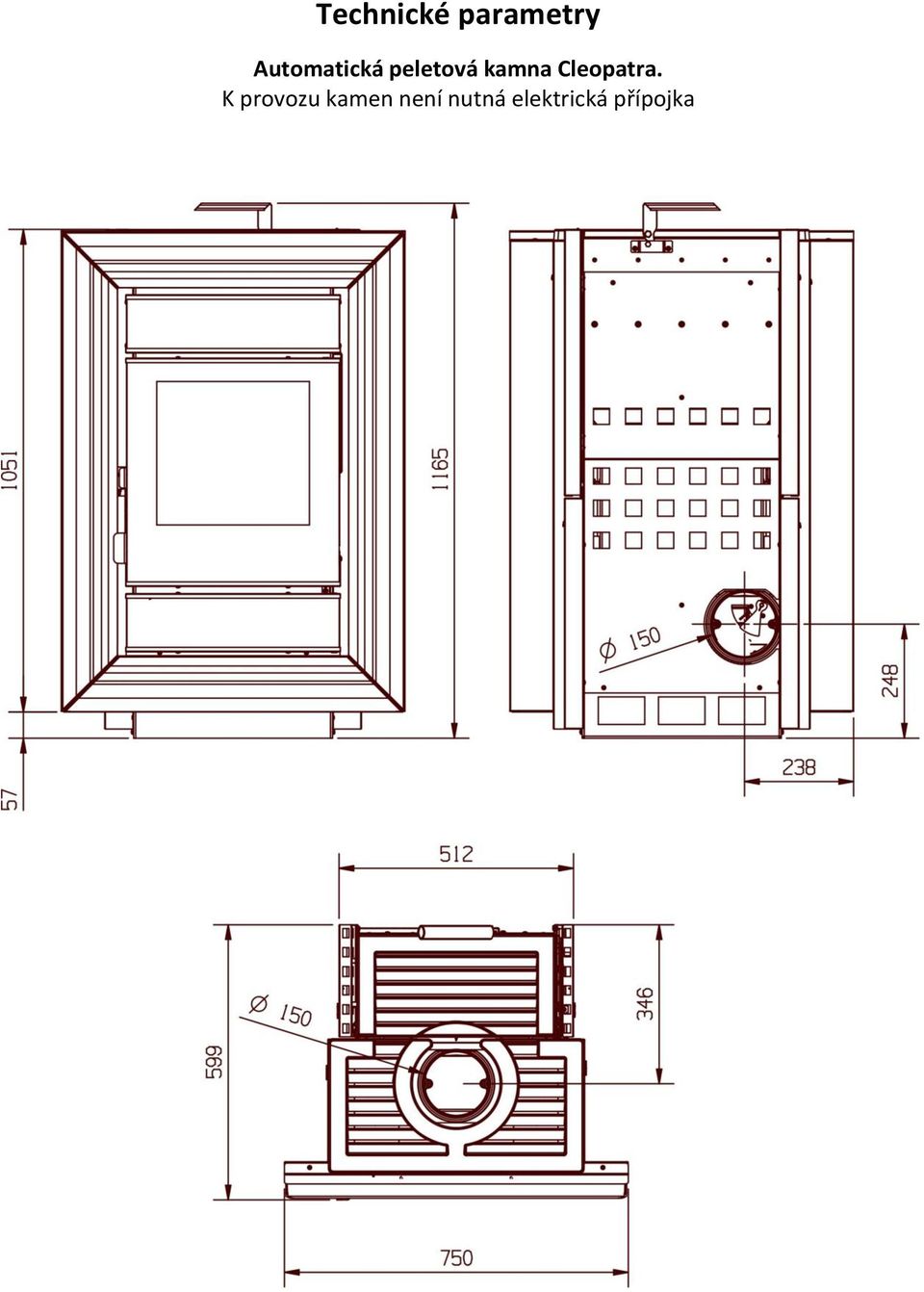

2 Technické parametry Automatická peletová kamna Cleopatra. K provozu kamen není nutná elektrická přípojka

3 Popis systému přikládání pelet. Peletová kamna Cleopatra mají z důvodů bezpečnosti (vznícení pelet, únik kouře aj.) zásobník rozdělený na dvě části. Vrchní část, která je jediná přístupná při dávkování a větší spodní část, ze které se dávkuje automaticky (princip krmítka) na rošt. Vrchní část je o spodní hermeticky oddělená uzavírací přepážkou. Postup při přikládání pelet: 1) Otevřete boční dvířka, pod kterými je mechanismus přikládání. Zkontrolujte, že je táhlo A v poloze dvě. Po ukončení přikládání musí být táhlo A opět této poloze. Táhlo A musí být v poloze 2. 2A 1 2) Otevřete pomocí páky na vrchu kamen víko od zásobníku.

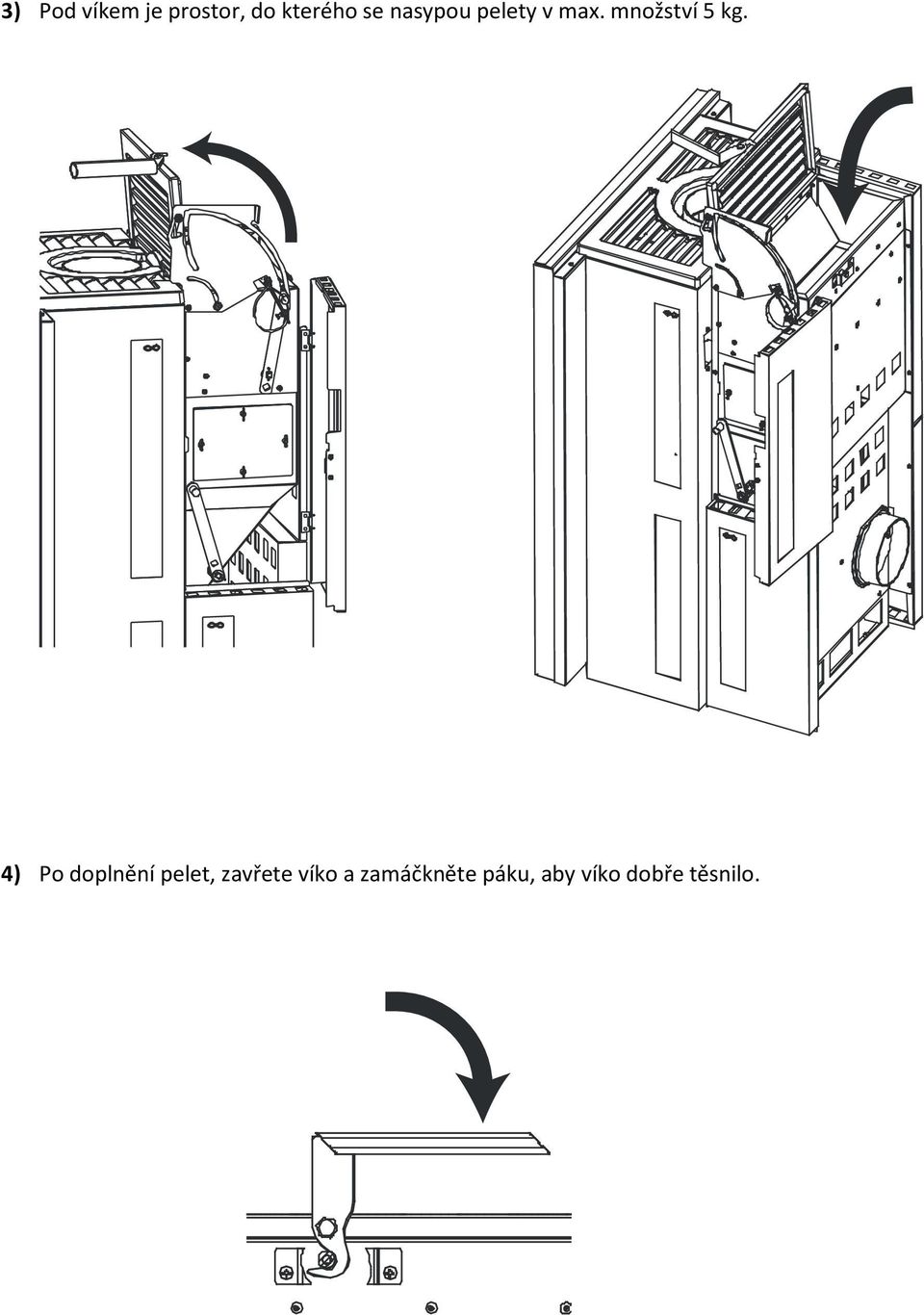

4 3) Pod víkem je prostor, do kterého se nasypou pelety v max. množství 5 kg. 4) Po doplnění pelet, zavřete víko a zamáčkněte páku, aby víko dobře těsnilo.

5 5) Jemně zmáčknout dolů v bodě B a táhlo A dejte do polohy 1 jak je naznačeno šipkami. Tím otevřete přepážku mezi zásobníky a pelety spadnou do dolního zásobníku. Pakliže je táhlo A v poloze 1, nelze otevřít horní víko. 1 A 2 B 6) Jakmile pelety propadnou do spodního zásobníku, vraďte táhlo A do polohy 2. K naplnění zásobníku (15kg) je nutné opakovat kroky 1 až 6 celkem třikrát. Doplňování pelet může probíhat jak za provozu kamen tak pokud jsou kamna vychladlá. Jakmile jsou pelety doplněny, táhla, víko a boční dvířka musí být tak jako na začátku doplňování. Táhlo A na pozici 2, horní víko zavřené a klika dovřená a boční dvířka zavřená.

6 Zapalování, normální provoz a vypnutí kamen Je nutné zajistit tah komína v rozmezí Pa. Při nižším tahu pod 14 Pa nebudou kamna fungovat spolehlivě. Naopak při překročení 20 Pa se kamna přetápí. Vždy je nutné instalovat komínovou klapku. Proces zapalování je manuální a provádí se za použití tuhých podpalovačů (2 kusy). Otevřete ovládání primárního vzduchu pro hoření na maximum. Který se nachází po otevření dvířek pod skleněnými dvířky. Dvířka zavřete. ON OFF Vložte dva podpalovače mezi pelety, které jsou na roštu a zavřete skleněné dvířka. Zákaz používání tekutých látek k podpalování. Nenechávejte v dosahu kamen hořlavé věci nebo pytle peletami. Po rozhoření se proces hoření reguluje pomocí regulace primárního vzduchu, umístěného pod dvířky od popelníku. Poloha ON kamna hoří na plný výkon, poloha OFF nemenší výkon. Víko od zásobníku musí být vždy zavřené, pouze při přikládání je možné ho otevřít. Pytle s peletami musí být min 1,5 metru daleko od kamen. Doporučuje, aby byl zásobník vždy alespoň z půlky plný.

7 K vypnutí ( dohoření) může dojít k dvěma způsoby. 1) Dojdou pelety a kamna samovolně dohoří. 2) Manuálně se uzavře dávkování plet. Pokud chceme ukončit topení dříve než dohoří pelety, je možné pomocí táhla ukončit zásobování pelet. Pouze dohoří, které se nachází pod zábranou. ON OFF V pozici On probíhá zásobování peletami přírodním způsobem (volně padají) na rošt. V pozici OFF je přívod pelet zablokován. Dohoří pelety pod uzávěrem a na roštu. Pro opětovné zapálení dejte do polohy ON a zapalte dvěma tuhými podpalovači, které jste umístili mezi pelety na rošt.

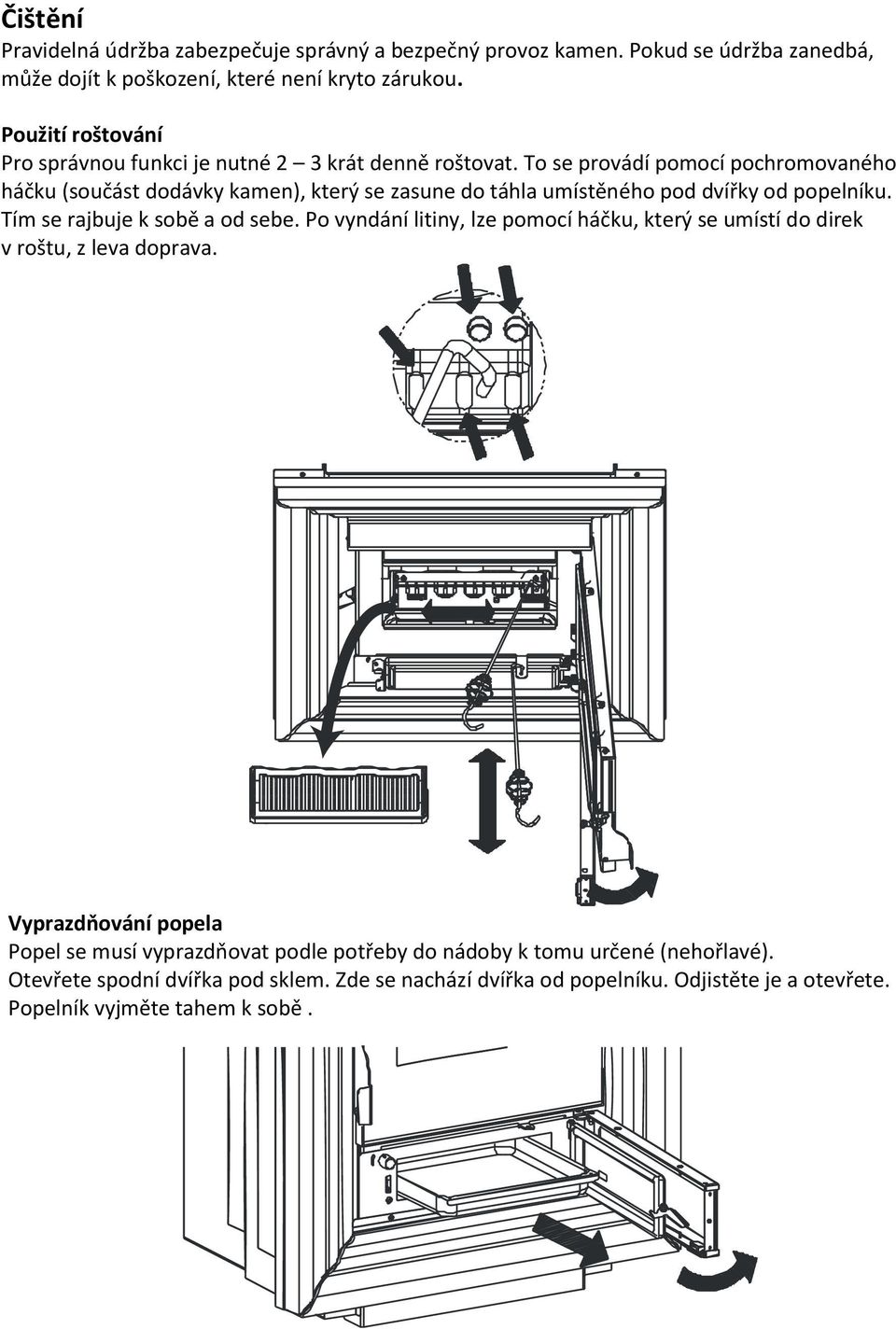

8 Čištění Pravidelná údržba zabezpečuje správný a bezpečný provoz kamen. Pokud se údržba zanedbá, může dojít k poškození, které není kryto zárukou. Použití roštování Pro správnou funkci je nutné 2 3 krát denně roštovat. To se provádí pomocí pochromovaného háčku (součást dodávky kamen), který se zasune do táhla umístěného pod dvířky od popelníku. Tím se rajbuje k sobě a od sebe. Po vyndání litiny, lze pomocí háčku, který se umístí do direk v roštu, z leva doprava. Vyprazdňování popela Popel se musí vyprazdňovat podle potřeby do nádoby k tomu určené (nehořlavé). Otevřete spodní dvířka pod sklem. Zde se nachází dvířka od popelníku. Odjistěte je a otevřete. Popelník vyjměte tahem k sobě.

9 Čištění hořáku Rošt by měl být čištěn pokaždé, když se chystáme znovu zapálit. 1) Vyjměte litinu krycí rošt. 2) Roštujte roštem jak bylo popsáno výše. 3) Použijte háček k odstranění zbytků pelet. 4) Vysajte zbytky nespálených pelet a popela Inspekční otvory Pokud se objeví problémy s hořením, nebo nedokonalým spalováním, zkontrolujte správné umístění horního víka (viz obrázek). Dále zkontrolujte a vyčistěte otvorem na boku zásobník pelet. Horní kontrolní otvor Boční kontrolní otvor

10 Čištění skla Čistit sklo je povolenou pouze pokud jsou kamna vychladlá. Pro čištění používejte pouze přípravky k tomu určené. Nesmí se používat žádné přípravky na bázi alkoholu, rozpouštědel nebo kyselin. K čištění používejte hadříky. Nesmí se používat drátěnky či jiné prostředky, které v sobě obsahují materiály, které by mohli sklo poškrábat. Těsnění Pro správnou a bezpečnou funkci kamen je nutné měnit těsnění podle potřeby, pokud je poškozené nebo již netěsní. Čištění kouřovodů Čištění kouřovodů musí probíhat podle potřeby, nebo alespoň jednou ročně ( v závislosti na národní normě). Hlavně pokud jsou kouřovody vedeny horizontálně, je nutné kontrolovat častěji. Pokud se kouřovody nečistí, může to zapříčinit zhoršení kvality hoření, ucpání kouřovodu a špatného tahu, vznícení sazí v kouřovodu a tím zapříčinění poškození. Pro správnou funkci kamen je nutná každoroční údržba autorizovaným technikem.
