1 Ceník 2019 Platný k Komplexní systém větrání Tradice, důvěra, kvalita a vývoj Holandská firma Brink Climate Systems vyvíjí a vyrábí větrací jednotky ve svém vlastním závodě již od roku Větrací jednotky odrážejí mnohaleté zkušenosti s vývojem a provozem větracích jednotek a dosahují skvělých technických parametrů, především na poli nízké spotřeby, hlučnosti a vysoké regulovatelnosti.

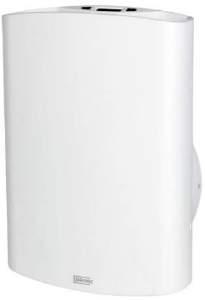

2 Sonair Přívodní ventilátor pro větrání místností vystavených zvýšenému hluku a prašností z vnějšího prostředí Přívodní ventilátor Sonair je speciálně navržen pro řešení problémů s větráním místností v blízkosti zdrojů hluku a znečištění, kde je během větrání nutné zamezit pronikání hluku a prachu do budovy. Sonair je vybaven pomaluběžným, plynule řiditelným ventilátorem, hlukovým tlumičem a prachovým filtrem G3. Pro lokality s vysokým znečištěním je možné vybavit Sonair účinnějšími filtry F6 nebo F9K s uhlíkovou vložkou. Kat Sk. Položka Náhled Objednací číslo Cena bez DPH B Ventilátor Sonair A ,-Kč B Náhradní filtr G3 1ks ,-Kč B Filtr F6 1ks ,-Kč B Uhlíkový filtr F9K ,-Kč Technická specifikace pro Sonar A+ Rozměry V x Š x H [mm] 455 x 310 x 134 ; plast, bílá barva Napětí [V; Hz] ~230/50 Vzduchový výkon [m 3 /h] (dle přívodního potr. a mřížky) Příkon ventilátoru [W] 9,6 při 60m 3 /h; 52,3 při 225m 3 /h Hlukový útlum (Filtr G3, potrubí DV 100F) D n,e,w=52 db (SO 717-1:1996) Hladina akustického tlaku L pa (10m 2 ) 28,5dB při výkonu 60m 3 /h V případě rekonstrukcí a staveb, kdy je vně objektů značný hluk a prašnost a současně je vyšší požadavek na větrání je nejjednodušším řešením použít přívodní ventilátor Sonair s útlumovou komorou a vestavěným prachovým filtrem. Sonair A+ přivádí a filtruje čerstvý venkovní vzduch. Současně nabízí možnost směšování přiváděného čerstvého vzduchu s vnitřním teplým vzduchem, který zároveň filtruje.

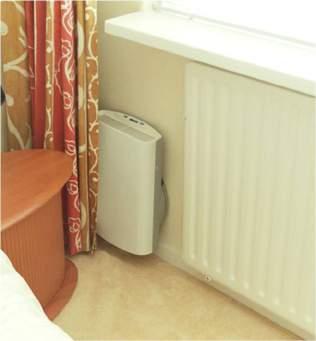

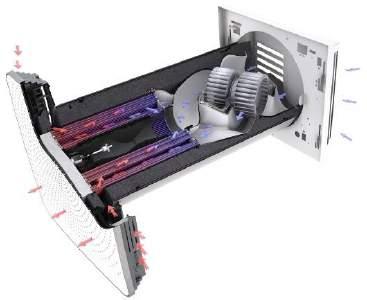

3 Air 70 lokální rekuperační jednotka Rovnotlaké větrání se zpětným ziskem tepla pro jednotlivé místnosti: Pohledová vnitřní mřížka Vzduchový výkon až 70m 3 /h; velikost otvoru ve stěně mm Účinný protiproudý výměník 79% při 49m 3 /h (EN ) Úsporné EC ventilátory 0,2Wh/m 3 při 49m 3 /h Velmi tichý provoz Lwa 40dB(A) při 49m 3 /h Vestavěný bypass Odolná proti nárazovému větru ±20Pa Vestavěný ochranný předehřev s plynulou regulací výkonu Možnosti vybavení Air 70 Verze standard Verze PLUS Ovládání na jednotce Ano Ano Logický vstup + 24V Přepínač výkonu CO2 senzor Volitelné příslušenství Vlhkostní RH senzor Ne Volitelné příslušenství Brink Home Volitelné příslušenství Mod Bus Ano Jednotka Air 70: Kat. Log. Včetně instalační trubky do Jednotka v provedení standard Jednotka v provedení Plus zdi a vnitřní mřížky, bez Obj. číslo Cena bez DPH Obj. číslo Cena bez DPH B1 venkovní mřížky ,-Kč ,-Kč Venkovní mřížka pro jednotku Air 70: venkovní mřížka bílá venkovní mřížka nerez Kat. Log. Tloušťka stěny (mm) C1 Obj. číslo Cena bez DPH Obj. číslo Cena bez DPH ,-Kč ,-Kč C ,-Kč ,-Kč C1 Venkovní mřížka ,-Kč ,-Kč C ,-Kč ,-Kč C ,-Kč ,-Kč Příslušenství Air 70 Kat. Log. Příslušenství Obj. číslo Cena bez DPH 0 Prodloužení jednotky na 700mm *) Modul pro stěny o tloušťce mm 3.149,-Kč B1 Čidlo CO2 pro Air 70 (pro Plus verzi) Senzor CO2 pro instalaci do jednotky 5.957,-Kč B1 Vlhkostní RH senzor (pro Plus verzi) Vlhkostní senzor včetně kabelu 4.087,-Kč C1 Ovládání Brink Home (pro Plus verzi) SM7i PCB pro Brink Home 7.266,-Kč B1 Vypínač pro Air Pro instalace napájené s přívodem ze zdi 974,-Kč Náhradní filtry Obj. číslo Cena bez DPH C Set náhradní filtrace F Skládá se z přívodní F7 a odtahový 2x G4 879,-Kč C Set náhradní filtrace G Skládá se z přívodní G4 a odtahový 2x G4 415,-Kč *je dodáváno přímo z výroby jako součást jednotky, účtováno jako příplatek k jednotce beze slevy

4 Přehled a srovnání centrálních větracích jednotek dle ErP a PH Excellent 180 Excellent P300 Excellent 300 Brink Flair Excellent 400 Brink Flair 400 Excellent 450 Sky 150 Sky 200 Sky 300 Max. vzduchový výkon 180 m3/h*200 Pa 300 m3/h*150 Pa 300 m3/h*250 Pa 325 m3/h*290 Pa 400 m3/h*225 Pa 400 m3/h*260 Pa 450 m3/h*180 Pa 150 m3/h*150 Pa 200 m3/h*200 Pa 300 m3/h*225 Pa Rozměry (Š x V x H) 560 x 600 x x 765 x x 650 x x 765 x x 650 x x 765 x x 660 x x 644 x 310 Účinnost dle ErP 82% 86% 86% 91% 85% 89% 84% 89% 83% 84% Referenční průtok dle ErP 126m 3 /h 210m 3 /h 210m 3 /h 228m 3 /h 280m 3 /h 280m 3 /h 315m 3 /h 105m 3 /h 140m 3 /h 210m 3 /h Akustický výkon Lwa 42dB(A) 44dB(A) 44dB(A) 41dB(A) 48dB(A) 51dB(A) 38dB(A) 49dB(A) 44dB(A) Měřný příkon (SEL) 0,31Wh/m 3 0,21Wh/m 3 0,21Wh/m 3 0,15Wh/m 3 0,24Wh/m 3 0,28Wh/m 3 0,27Wh/m 3 0,26Wh/m 3 0,24Wh/m 3 Spotřeba dle PH x x 0,26Wh/m 3 0,21(0,19) Wh/m 3 0,29Wh/m 3 x x 0,35Wh/m 3 0,35Wh/m 3 0,31Wh/m 3 Účinnost dle PH x x 84% 91% 84% x x 84% 84% 85% Akustický výkon dle PH x x 47 db(a) 44,5 db(a) 51,5 db(a) x x 44,0 db(a) 47,7 db(a) 47,8 db(a) Displej nastavení Ano v základu Ano v základu Ano v základu Aut. regulace konstantního průtoku Ano v základu NE Ano v základu Ano v základu (dotykový) Ano v základu (lopat. anemometr) Ano v základu Ano v základu Ano v základu (dotykový) Ano v základu (lopat. anemometr) Ano v základu Programovatelný ovladač součástí jednotky Ano v základu Ochranný předehřev Příslušenství Příslušenství Ano s plynulou regulací výkonu Příslušenství Log. vstup (RJ12) Ano ebus CO2 senzory Verze Plus NE Verze Plus Ano v základu Verze Plus Ano v základu Verze Plus Verze Plus Verze Plus Verze Plus ModBus Příslušenství? Příslušenství Ano v základu Příslušenství Ano v základu Příslušenství Příslušenství Příslušenství Příslušenství RH senzor Příslušenství? Příslušenství Příslušenství Příslušenství Příslušenství Příslušenství Příslušenství Příslušenství Příslušenství BrinkHome Příslušenství NE Příslušenství Příslušenství Příslušenství Příslušenství Příslušenství Příslušenství Příslušenství Příslušenství Jediné objektivní srovnání vychází z navzájem porovnatelných údajů, které lze nalézt v informačních listech, které musí výrobci a prodejci dodávat k energetickým štítkům a které obsahují přesně definované údaje dle nařízení Evropského parlamentu 1254/2014 (ErP), nebo dále dle nezávislých měření Passive House nstitute.

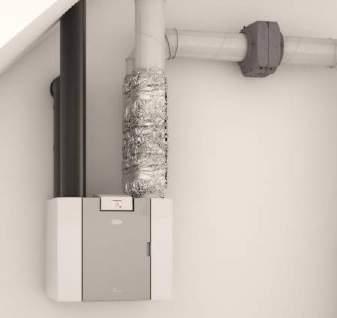

5 Nástěnné Brink Flair Nová řada větracích jednotek v typové řadě Flair s maximálním vzduchovým výkonem 325 a 400m 3 /h, určená pro rovnotlaké větrání domů, bytů, kanceláří a provozoven. Flair je navržena dle nejnovějších standardů na úspory energie, zajištění celoroční hygieny a kvality bydlení. Větrací jednotka Flair nastavuje nový standard pro větrací jednotky se ZZT (rekuperací). Velmi tichý provoz Nejnižší doložená spotřeba na trhu 0,15Wh/m 3 Optimální rovnováha mezi tepelnou účinností a spotřebou energie Vysoká vybavenost a regulovatelnost Maximální průtok vzduchu 325m 3 /h při 290Pa Tepelná účinnost dle EN % Hladina akustického výkonu Lwa 41 db(a) Měrný příkon (SEL) EN ,15 W/m 3 /h Certifikát Passive House nstitutu Účinnost 91% a spotřeba SP (Wh/m 3 ) 0,21 Vysoká vybavenost v základu Dotykový displej; Automatická regulace konstantního průtoku, nteligentní protimrazová ochrana s plynulým řízením výkonu, ModBus Cena jednotky Flair Kat. Skl. Zařízení typ Konfigurace Náhled Obj. číslo Cena bez DPH A1 4bR Brink Flair 325 (EU) A1 4bL A1 4bR Brink Flair 325 PLUS (EU) A1 4bL B1 4bR Brink Flair 325 ENTHALPY (EU) B1 4bL A1 4bR Brink Flair 400 (EU) A1 4bL A1 4bR Brink Flair PLUS 400 (EU) A1 4bL B1 4bR Brink Flair 400 ENTHALPY (EU) B1 4bL ,-Kč ,-Kč ,-Kč ,-Kč ,-Kč ,-Kč A1 Rozšiřující deska pro Flair PLUS (možné dokoupit ke stávající jednotce) ,-Kč Příslušenství: Kat. Skl. Zařízení typ Náhled Obj. číslo Cena bez DPH B1 Přepínač V4 - čtyřstupňový přepínač výkonu se signalizací filtrů či poruchy ,-Kč B1 Programovatelný ovladač Air Control - programovatelná regulace ,-Kč B1 E-Bus čidlo CO2 - pro připojení na E-Bus sběrnici, systém NDR ,-Kč B1 Vlhkostní senzor do potrubí ,-Kč B1 Stojan pod jednotku ,-Kč B1 Stojan pod jednotku s čelním krytem ,-Kč B1 Dohřev nebo extra předehřev pro Flair 325 / / ,-Kč

6 Nástěnné Excellent Excellent jsou prověřené větrací jednotky se vzduchovým výkonem 180 až 450m 3 /h, určené pro rovnotlaké větrání domů, bytů, kanceláří a provozoven. Jednotky Excellent díky svému nadstandardnímu vybavení, regulaci a technickým parametrům stále dnes patří k nejlepším zařízením na trhu. Nízká spotřeba a hlučnost Vysoký vzduchový výkon a tlaková rezerva Regulace konstantního průtoku v základu Vestavěný předehřev s inteligentní regulací (mimo Rex180) Vysoká vybavenost a možnosti regulace Brink Cena jednotky Flair Kat. Skl. Zařízení typ Náhled Obj. číslo Cena bez DPH Verze Standard A1 4bR Excellent 180 (EU) ,-Kč A1 4bL A1 4bR A1 Excellent 300 (EU) 2b/2oR ,-Kč A1 4bL Obj. číslo A1 2b/2oL A1 4bR A1 2b/2oR Excellent 400 (EU) ,-Kč A1 4bL A1 2b/2oL A1 4bR Excellent 450 (EU) ,-Kč A1 4bL Cena bez DPH Verze PLUS ,-Kč ,-Kč ,-Kč ,-Kč C1 Elektrický předehřev pro REx ,-Kč B1 Stojan pro Excellent 300 / 400 / 450 Excellent 180 je malá a tichá větrací jednotka, kterou lze skrýt do skříní a nik Stojan pro instalaci větrací jednotky na podlahu ,-Kč Jednotky se vzduchovým výkonem m 3 /h Větrací jednotky lze navzájem paralelně propojovat (master + slave) a vytvářet tak instalace s vyšším vzduchovým výkonem, při zachování předností jednotek.

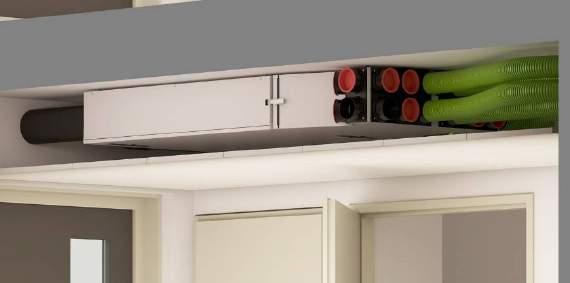

7 Podstropní Sky Větrací jednotky Sky jsou prověřené podstropní větrací jednotky se vzduchovým výkonem 150 až 300m 3 /h, určené pro rovnotlaké větrání domů, bytů, kanceláří a provozoven. Jednotky Sky díky svému nadstandardnímu vybavení, regulaci a technickým parametrům stále dnes patří k nejlepším zařízením na trhu. Nízká konstrukční výška Nízká spotřeba a hlučnost Regulace konstantního průtoku v základu Vestavěný předehřev s inteligentní regulací (mimo Sky 300, kde je dodáván samostatně) Vysoká vybavenost a možnosti regulace Brink Snadná, rychlá a levná výměna filtrů díky vestavěným rámečkům Programovatelný ovladač je součástí dodávky. Časové programy, odečítání stavu a nastavení jednotky. 20cm Nízká konstrukční výška Jednotky Sky vynikají nízkou výškou. Sky 300 má 310mm a Sky 150/200 pouhých 198mm výšku. Snadno je tak lze skrýt do podhledů či nik. Cena jednotek Sky Koncept Sky Kompaktní rozdělovací box Brink Sky je rozdělen přepážkou na přívodní a odtahovou část a je vybaven hlukově tlumící kulisou. Kat. Skl. Zařízení typ Konfigurace Náhled Obj. číslo Cena bez DPH A1 Sky 150 (EU) ,-Kč A1 Sky 150 PLUS (EU) ,-Kč A1 Sky 200 (EU) ,-Kč A1 Sky 200 PLUS (EU) ,-Kč A1 Sky 300 (EU) ,-Kč A1 Sky 300 PLUS (EU) ,-Kč B1 Elektrický předehřev pro Sky ,-Kč B1 Box pro Sky 150/200 s vývody kulaté potrubí 2x 10xR ,-Kč

8 Řízené větrání Brink Systém větrání Brink vyniká mimo jiné i širokými možnostmi regulace, která umožňuje vytvořit řízené větrání Brink, které je funkční, léty ověřené a uživatelsky nenáročné. Řízené větrání Brink se propojuje pomocí sběrnice ebus. Programovatelný ovladač Air Control Řízené větrání Brink Senzor CO2 ebus Vlhkostní senzor Ovladač Air Control umožňuje snadné nastavení a především i monitorování stavu větrací jednotky. Z ovladače je možné odečíst aktuální průtok vzduchu, odpor VZT rozvodu, koncentraci CO2 a další informace. Kat. Skl. Zařízení typ Náhled Poznámky Obj. číslo Cena bez DPH B1 Přepínač V4 B1 Programovatelný ovladač Air Control 4 úrovně větrání a signalizace zanešení filtrů Programovatelná regulace kompatibilní s Excellent, Sky a Flair ,-Kč ,-Kč B1 Vlhkostní senzor Vlhkostní senzor do potrubí ,-Kč B1 E-Bus čidlo CO2 C1 Brink Home Čidlo CO2 pro připojení na E-Bus sběrnici, systém NDR ,-Kč Ovládání jednotek Excellent / Sky přes internet a mobilní telefon Kč C1 ModBus ,-kč ModBus je součástí jednotek Flair. Jednotky Excellent a Sky se připojují k ModBus pomocí rozšiřovacího modulu ModBus. Pozor, jednotka nemůže být současně řízena Řízeným větráním Brink a pomocí ModBus nadřazeným systémem. Příslušenství a vybavení jednotek Brink Jednotky Brink vynikají širokým rozsahem příslušenství Kat. Skl. Zařízení typ Náhled Poznámky Obj. číslo Cena bez DPH B1 Teplotní senzor NTC 10KOhm Pro řízení zemního kolektoru (plus verze) ,-Kč B1 Dohřev pro Exellent ,-Kč B1 Dohřev pro Exellent ,-Kč B1 Dohřev pro Exellent 400/450 Pro dohřev přiváděného vzduchu 1000W (verze PLUS) ,-Kč B1 Dohřev pro Sky 150/ ,-Kč B1 Dohřev pro Sky ,-Kč D1 D1 Set kuličkový sifon pro Excellent 300, 400, 450 Kuličkový sifon pro Sky 200/300 pro Excellent 300, 400, 450 VE ,-Kč pro Sky 150, 200, 300 VE ,-Kč

9 Dvouzónová regulace Brink Systém větrání Brink je možné snadno rozšířit o třícestný ventil Brink a rozdělit tak dům například na denní a noční část. Toto rozdělení přinese uživateli mimo zvýšení komfortu i další úspory: Větrací jednotka pracuje s menším objemem vzduchu, což vede ke zvýšení účinnosti až o 5%, dalšímu snížení spotřeby energie o 15-35% a snížení hluku o 5-10dB. Snížením objemu celkového větrání domu, při zachování dostatečné hygienické výměny vzduchu dochází k omezení případného snížení relativní vlhkosti. Klapka uvnitř ventilu se otáčí o 360 a nastavuje tři polohy - jedna zóna uzavřena, druhá otevřena a současné větrání obou zón. K uzavření zóny nedochází zcela, klapka propouští 10% objemu vzduchu k provětrání této nevyužité zóny. 3 cestný ventil Brink obsahuje rozšiřující řídící desku, která umožňuje připojit až 8 senzorů CO2, pro každou zónu 4. Ventil je propojen s větrací jednotkou a ta plynule reaguje změnou vzduchového výkonu na zvyšující se požadavek větrání. Kat. Skl. Zařízení typ Náhled Poznámky Obj. číslo Cena bez DPH B1 Set 3-cestný ventil TJD B1 Set 3-cestný ventil TCO2 Set 3-cestný ventil s ovladačem Air Control pro jednotky Excellent Set 3-cestný ventil s s ovladačem Air Control a 2x ebusco2 pro jednotky Excellent ,-Kč ,-Kč B1 Set 3-cestný ventil SkyT Set 3-cestný ventil pro jednotky Sky ,,-Kč B1 Set 3-cestný ventil SkyCO2 C1 Set pro instalaci 3-cestného ventilu Set 3-cestný ventil s 2x ebusco2 pro jednotky Sky Složení: 3x vsuvka s těsněním, 3x rozšířená stahovací páska, 1x uchycovací spona ,-Kč VT ,-Kč

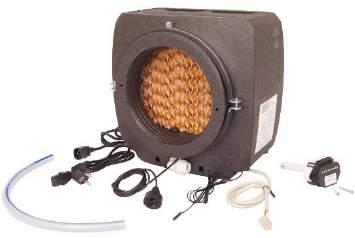

10 Zvýšení vlhkosti Systém větrání od firmy Brink poskytuje více možností úpravy vlhkosti v interiéru. Mimo řízeného větrání Brink s dvouzónovou regulací, které umožňuje omezit větrání při zachování požadované kvality vzduchu a tím i snížení odvodu vlhkosti jsou zde další možnosti: Entalpický výměník je výměník zhotovený z membrány, která propouští vodní páry. Část těchto par se vrací z odváděného vzduchu zpět do přiváděného čerstvého vzduchu. Množství navrácené vlhkosti záleží na množství vlhkosti v interiéru. Úroveň vlhkosti nelze řídit a ani garantovat. Zvlhčovač Evap - je adiabatický zvlhčovač, který aktivně zvlhčuje přiváděný čerstvý vzduch do domu a tím garantuje minimální vlhkost v interiéru. Entalpický výměník Brink Kat. Skl. Zařízení typ Obj. číslo Náhled Poznámky Cena bez DPH D1 Entalpický výměník Flair 325/ Pro jednotky Flair 325/ ,-Kč D1 Entalpický výměník Excellent pro Excellent 300/400/ ,-Kč D1 Entalpický výměník Sky Entalpický výměník pouze pro Sky ,-Kč Adiabatický zvlhčovač Brink Evap Balení zvlhčovače Evap obsahuje již veškeré potřebné komponenty pro připojení a provoz: Kazetu se zvlhčovací matricí a Legiosafe filtrem Teplotní senzor a teplotně-vlhkostní senzor Potrubí s ¾ připojením na vodu, vývod pro připojení na odpad a kabel s vidlicí do zásuvky 230V Kat Skl Zařízení typ Obj. číslo Náhled Popis Cena bez DPH B1 Brink EVAP adiabatický zvlhčovač Zvlhčovač pro aktivní zvlhčování přiváděného vzduchu v zimních měsících ,-Kč B1 Brink Evap displej C1 LegioSafe výměnná kazeta B1 Set přechod pro potrubí 200/125 Bezdrátový displej pro ovládání a nastavení Brink Evap Náhradní kazeta s vodním filtrem LegioSafe 3.969,-Kč 5.824,-Kč 590,-Kč B1 Set přechod pro potrubí 200/160 Redukce potrubí 2ks 590,-Kč B1 Set přechod pro potrubí 200/ ,-Kč

11 Chlazení přiváděného vzduchu Geotermální solankový výměník: Výměník geotermální energie GHT v létě ochlazuje přiváděný čerstvý vzduch a naopak v zimě jej ohřívá. Tepelný výměník ve spojení se zemním kolektorem je schopen v letních měsících velmi efektivně a s minimálními provozními náklady ochlazovat vzduch. Naopak v zimě složí jako protimrazová ochrana větrací jednotky a předehřívá mrazivý vzduch. Provoz geotermálního výměníku je minimálně energeticky náročný. Při spotřebě oběhového čerpadla v řádech desítek wattů získáváme energii v řádech stovek až tisíců wattů (záleží na vydatnosti zemního výměníku). Kat Skl Zařízení typ Obj. číslo Náhled Popis Cena bez DPH C1 Geotermální výměník GHT 3000 pro zemní solankový okruh GHT ,-Kč C1 Geotermální výměník GHT 5000 pro zemní solankový okruh GHT14020 Kompletní výměník pro připojení k zemnímu geotermálnímu výměníku včetně regulační oběhové soupravy ,-Kč B1 B1 Geotermální výměník GHT 3001 pro zemní solankový okruh Geotermální výměník GHT 5001 pro zemní solankový okruh GHT14012 GHT14022 C Regulace na DN lištu C1 Náhradní filtrační kazeta G4 GHT14041 C1 Náhradní filtrační kazeta G4 s uhlíkovou vložkou GHT17042 Tělo výměníku je kompletně z tepelně izolačního materiálu a výměník není nutné dále izolovat. Výměník obsahuje velkoplošný filtr G4. Výměník má nízký odpor a minimálně zatěžuje větrací jednotku. Samostatný výměník pro připojení k zemnímu geotermálnímu výměníku Pro řízení provozu výměníku na DN lištu do nástěnné rozvodnice Náhradní filtrace pro výměník ,-Kč ,-Kč 3.846,-Kč 1.183,-Kč 2.957,-Kč Provedení výměníku G3001 bez oběhové soupravy Provedení výměníku G3000 s oběhovou soupravou Výměníky s oběhovou soupravou obsahují kompletní vybavení pro připojení k zemnímu kolektoru

12 Filtrace pro jednotky Pravidelná údržba a výměna filtrů je zásadní pro čistotu VZT rozvodu, větrací jednotky a její životnost! Filtry pro výměnu a údržbu Kat B1 B1 B1 B1 B1 B1 *Set 2ks Zařízení typ Kovový rámeček pro filtr 2ks Filtrační tkanina G4 2ks SO Hrubý 60% Filtrační tkanina G4 8ks SO Hrubý 60% Filtrační tkanina s aktivním uhlí GC4 1ks Filtrační tkanina G4 Pylový filtr F7 (F6) SO EPM 1 (50%) HR-M/L HR-M/L bypass HR- S Excellent 180 Excellent Flair 325/400 Sky 150/ x x 360,-Kč 360,-Kč 237,-Kč 416,-Kč x x Sky ,-Kč 295,-Kč 295,-Kč 295,-Kč 295,-Kč 295,-Kč ,-Kč 720,-Kč 720,-Kč 720,-Kč 720,-Kč 720,-Kč ,-Kč 295,-Kč 295,-Kč 295,-Kč 295,-Kč 295,-Kč ,-Kč*) * * ,-Kč 1.947,-Kč 941-Kč 1.161,-Kč 1.417,-Kč 495,-Kč 503,-Kč Servisní balíček prodloužené záruky Dojde-li v průběhu 5let k závadě na větrací jednotce, obdrží zákazník zdarma vadný díl. Servisní balíček obsahuje: 1. Základní minimální množství náhradních filtrů na dobu 5let (5párů filtrů G4) 2. Všeobecné EU podmínky s nálepkou s číslem záruky 3. Odpovědní kartu s předpřipravenou obálkou 4. Servisní knížku Kat. 0 Set prodloužená záruka Zařízení typ Excellent 180 Flair 325 / 400 Excellent Sky 150 a 200 Sky ,- Kč 2.937,-Kč 2.447,- Kč 2:203,- Kč 2.203,- Kč Záruka je platná při instalaci jednotky proškolenou, odbornou osobou, splnění podmínek instalačního návodu a správné údržby.

13 Tlumiče hluku Nízká hlučnost vzduchotechniky je jedním z nejdůležitějších ukazatelů kvalitní instalace! Hlukově tlumící potrubí Brink balení 10 nebo 1m Vnitřní materiál geotextilní tkanina Velmi dobré tlumící vlastnosti Možnost výroby tlumičů na míru dané instalace B Pružný tlumič D125 / 10m Balení tlumícího potrubí 10m 3.858,-Kč B Pružný tlumič D160 / 10m Tlumící potrubí se stříhá na 4.872,-Kč B Pružný tlumič D180 / 10m míru dle potřeby 5.150,-Kč B Pružný tlumič D125 / 1m 1.213,-Kč B Pružný tlumič D160 / 1m Hotový tlumič 1m 1.772,-Kč B Pružný tlumič D180 / 1,5m 1.991,-Kč Plochý kovový tlumič: Nízká konstrukční výška Neobsahuje uvnitř kovový perforovaný plech, ale minerální izolace je pokryta krycí udržovatelnou tkaninu Velmi dobré tlumící vlastnosti Tlumič délka 0,5m Tlumič délka 1m B2 Plochý tlumič x181 VL ,-Kč VL ,-Kč B2 Plochý tlumič x181 VL ,-Kč VL ,-Kč B2 Plochý tlumič x218 VL ,-Kč VL ,-Kč B2 Plochý tlumič 180/ x252 VL ,-Kč VL ,-Kč Srovnání parametrů tlumičů 160/1m Útlum v oktávových pásmech (db) Typ a provedení Výška mm k 2k 4k 8k Vnitřní povrch Brink flexibilní ,2 10,9 29,7 30, ,3 34,6 20,4 Netkaná textilie, nečistitelné Plochý kovový tlumič Tkanina polyester, čistitelné Běžný kulatý tlumič Perforovaný plech a minerální izolace

14 Air Excellent - certifikovaný a hygienický vzduchotechnický rozvod Rekuperační jednotka a potrubní rozvod jsou neoddělitelné Větrací jednotku je možné v budoucnu opravit, nebo nahradit novějším typem, potrubní rozvod nikoli. Ten je zabudován v konstrukcích domu a měl by tedy vykazovat životnost srovnatelnou s životností stavby. Proto věnujeme značnou pozornost systému větrání jako celku a dodáváme komplexní řešení větrání, včetně potrubních rozvodů. Vzduchotechnický rozvod Air Excellent je léty ověřený a splňuje požadavky na hygienické a dlouhodobě udržitelné větrání. Jedná se o vzduchotechnický systém, který dohromady tvoří jeden funkční a promyšlený celek. Potrubí je dodáváno v kulatém nebo plochém provedení s vnějším pevným ochranným pláštěm a s hladkým vnitřním antimikrobiálním a antibakteriálním povrchem, který omezuje usazování nečistot a je čistitelný. Rozdělovací boxy jsou opatřeny revizními otvory a umožňují údržbu vzduchotechnického rozvodu. Pevné a rozebiratelné spojení Kvalitní těsnění s břitem Kulaté nebo ploché provedení Přesně regulovatelné Revidovatelné a čistitelné Potrubní rozvod Air Excellent je certifikován jako celek u TÜV SÜD nstitutu. Třída těsnosti D dle EN (±2.000Pa) Hladký vnitřní povrch s nízkým odporem a s antistatickými a antimikrobiálními vlastnosti Z materiálu se neuvolňují žádné škodlivé látky, splňuje REACH a ověřeno dle testu SEGA (potravinářství) Splňuje požadavky na revize a údržbu dle VD 6022

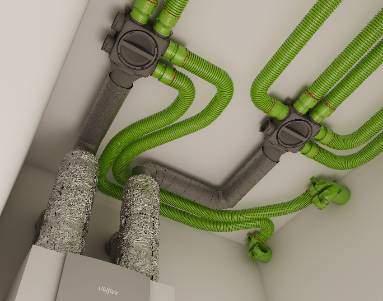

15 Kruhové potrubí Air Excellent Komponenty kruhové potrubí Air Excellent 75/63mm (max. 33m 3 /h*3m/s): Kat Skl. Zařízení typ Náhled Obj. číslo Cena bez DPH B2 Potrubí Air Excellent Standard - flexibilní hadice s hladkým povrchem, délka 50m (prodej pouze po paletách = 6x 50m) Potrubí Air Excellent Hygienic - flexibilní hadice s hladkým antistatickým a antimikrobiálním povrchem, délka 50m Talířová tvarovka AEx 90 pro osazení talířového ventilu 125mm a připojení dvou hadic Talířová tvarovka AEx 180 pro osazení talířového ventilu 125mm a připojení dvou hadic VU ,-Kč ,-Kč ,-Kč Tvarovka podlahová AEx pro mřížku a připojení dvou hadic ,-Kč Těsnění AEx pro kruhové potrubí Air Excellent 10ks ,-Kč Zajišťovací kovová spona 10ks ,-Kč Zajišťovací plastová spona 10ks ,-Kč Spojka potrubí Air Excellent ,-Kč Koleno 90 pro potrubí Air Excellent ,-Kč Komponenty kruhové potrubí Air Excellent 90/75mm (max. 48m 3 /h*3m/s): Kat Skl. Zařízení typ Náhled Obj. číslo Cena bez DPH B2 Potrubí Air Excellent Standard - flexibilní hadice s hladkým povrchem, délka 50m (prodej pouze po paletách = 4x 50m) Potrubí Air Excellent Hygienic - flexibilní hadice s hladkým antistatickým a antibakteriálním povrchem, délka 50m Talířová tvarovka AEx 90 pro osazení talířového ventilu 125mm a připojení dvou hadic Tvarovka podlahová AEx pro mřížku a připojení dvou hadic VU ,-Kč ,-Kč ,-Kč *) *) 696,-Kč 333,-Kč Těsnění AEx pro kruhové potrubí Air Excellent 10ks ,-Kč Zajišťovací spona 10ks ,-Kč Zajišťovací plastová spona 10ks ,-Kč Spojka potrubí Air Excellent ,-Kč Koleno 90 pro potrubí Air Excellent ,-Kč *) podlahová tvarovka pro potrubí DN90 se skládá ze dvou dílů

16 Plochý flexibilní potrubní rozvod Air Excellent Potrubí a tvarovky se propojují pomocí těsnících spojek, které zaručí těsnost vzduchotechnického rozvodu. Komponenty ploché potrubí Air Excellent 50x100mm (33m 3 /h*3m/s): Kat Skl. Zařízení typ Náhled Obj. číslo Cena bez DPH Potrubí Air Excellent, plastový flexibilní kanál, antistatická a antibakteriální úprava role 50m ,-Kč Potrubí Air Excellent, plastový flexibilní kanál, antistatická a antibakteriální úprava role 30m ,-Kč Talířová tvarovka mm pro osazení talířového ventilu a připojení dvou flexibilních kanálů. V dodávce 1x záslepka ,-Kč Tvarovka pro osazení podlahové mřížky a připojení 2x kanál 50x ,-Kč Přímá tvarovka-přechod 125mm/flexibilní kanál; tvarovka pro osazení talířových ventilů nebo trysky v přímém směru ,-Kč Těsnící spojka pro potrubí ,-Kč Koleno horizontální ,-Kč Koleno vertikální ,-Kč Spojka ploché potrubí ,-Kč Přechodka pro kulaté / ploché potrubí ,-Kč Komponenty ploché potrubí Air Excellent 60 x 130mm (58m 3 /h*3m/s): Kat Skl. Zařízení typ Náhled Obj. číslo Cena bez DPH Potrubí Air Excellent, plastový flexibilní kanál, antistatická a antibakteriální úprava role 30m ,-Kč Potrubí Air Excellent, plastový flexibilní kanál, antistatická a antibakteriální úprava role 20m ,-Kč Talířová tvarovka mm pro osazení talířového ventilu a připojení dvou flexibilních kanálů. V dodávce 1x záslepka ,-Kč Tvarovka pro osazení podlahové mřížky a připojení 1x kanál 60x ,-Kč Přímá tvarovka-přechod 125mm/flexibilní kanál; tvarovka pro osazení talířových ventilů nebo trysky v přímém směru ,-kč Přechodka plochý kanál a kulaté potrubí ,-Kč Těsnící spojka pro potrubí ,-Kč Koleno horizontální ,-Kč Koleno vertikální ,-Kč Spojka ploché potrubí ,-Kč

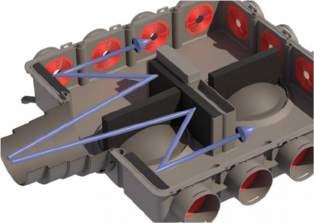

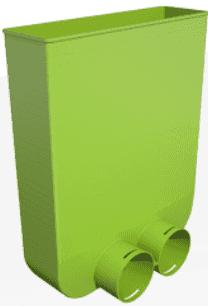

17 Univerzální rozdělovací DBoxy - Air Excellent DBoxy je možné napojovat z boku či ze spoda. Rozdělovací box Kat. Sklad Zařízení typ Náhled Obj. číslo Cena bez DPH DBox 206-boční připojení, připojovací hrdlo 125, 6x připojovací hrdlo pro potrubí AE a 3x uzavírací víčko. DBox 208-spodní připojení, univerzální připojovací hrdlo , 8x připojovací hrdlo pro potrubí AE a 4x uzavírací víčko ,-Kč DBox 212-inline, univerzální připojovací hrdlo , 12x připojovací hrdlo pro potrubí AE a 6x uzavírací víčko ,-Kč DBox 212-spodní připojení, univerzální připojovací hrdlo , 12x připojovací hrdlo pro potrubí AE a 6x uzavírací víčko ,-Kč DBox 216-spodní připojení, univerzální připojovací hrdlo , 16x připojovací hrdlo pro potrubí AE a 8x uzavírací víčko ,-Kč DBox 808-spodní nebo boční připojení, univerzální připojovací hrdlo , 8x připojovací hrdlo pro potrubí AE a 4x uzavírací víčko ,-Kč DBox 816-spodní nebo boční připojení, univerzální připojovací hrdlo , 16x připojovací hrdlo pro potrubí AE a 8x uzavírací víčko ,-Kč DBox 824-spodní nebo boční připojení, univerzální připojovací hrdlo , 24x připojovací hrdlo pro potrubí AE a 4x uzavírací víčko ,-kč Akustické vložky do DBoxů typ 800 (24ks) ,-Kč DBox adaptér pro připojení kulatého potrubí AE 90mm DBox adaptér pro připojení plochého kanálu AE 50x ,-Kč DBox adaptér pro připojení plochého kanálu AE 60x ,-Kč Regulátor průtoku Air Excellent ,-Kč DBoxy řady 800 je možné dovybavit tlumícími akustickými vložkami Na DBox lze napojit jakýkoli typ potrubí AE. AE R75 se napojuje přímo, ostatní potrubí pomocí adaptérů Regulátor průtoku se osazuje přímo na DBox

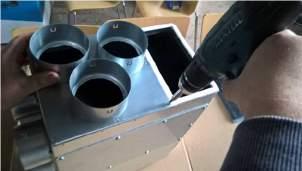

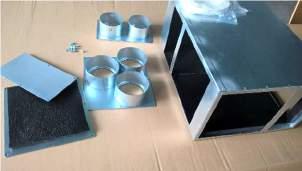

18 Univerzální rozdělovací box UN-Box: Umožňuje rychlé přizpůsobení se podmínkám na stavbě a sestavení boxu podle požadované kombinace směru vývodu potrubí a připojovacích průměrů Obsahuje revizní otvor a vnitřní hlukovou izolaci Kat. Sklad Zařízení typ Náhled Obj. číslo Cena bez DPH B2 UN box 1 (200x320x400/160) s hlukovou izolací a revizními otvory VT ,-Kč B2 UN box 2 (200x530x400/160) s hlukovou izolací a revizními otvory VT ,-Kč B2 Příruba slepá 210 x 200 VT B2 Příruba slepá 110 x 200 VT B2 Příruba A (4x R75) VT B2 Příruba B (2x R75) VT ,-Kč B2 Příruba C (3x R90) VT B2 Příruba D (1x R90) VT UN box 1 s libovolnou kombinací vývodů hrdel A - D UN box 2 s libovolnou kombinací vývodů hrdel A - D B2 Příruba G (1x spiro 100) VT B2 Příruba H (1x spiro 125) VT B2 Příruba (2x spiro 100) VT B2 Příruba J (2x spiro 125) VT ,-Kč 5.092,-Kč 258,-Kč 362,-Kč Uni-Box je variabilní a obsahuje více typů přírub a záslepek. Spoje obsahují izolaci a Uni-Box je vzduchotěsný. Dle konkrétní instalace je možné použít více typů hrdel a potrubí. Případně je možné reagovat na změny a přímo na stavbě reagovat na změny. Unibox obsahuje vnitřní hlukovou izolaci, a revizní otvor. nstalace je přehledná, potrubí se nemusí složitě a nevzhledně křížit. Doplňky Flexi: Kat Skl Zařízení typ Náhled Obj. číslo Cena bez DPH B1 Rozdělovací box 1, izolovaný s revizním otvorem 200x300x400 / 6x R75 VT ,-Kč B1 Rozdělovací box 2, izolovaný s revizním otvorem 200 x 400 x 500 / 10x R75 VT ,-Kč B1 Záslepka pro vývody rozdělovacího boxu R ,-Kč B1 Záslepka pro vývody rozdělovacího boxu R ,-Kč A1 Tvarovka pro talířový ventil F 125/3xR75 VT ,-Kč B1 Tvarovka pro mřížku 1 přímá 310 x 60 / 2xR75 VT ,-Kč B1 Tvarovka pro mřížku 2 přímá 310 x 85 / 2xR75 VT ,-Kč

19 Distribuční elementy přívod vzduchu: Kat. Skl Zařízení typ Náhled Obj. číslo Popis Ventil přívodní 125 kov Ventil odtahový 125 kov Rámeček pro ventil VL Přívodní talířový ventil kovový se závitem *) Odtahový talířový ventil kovový se závitem *) nstalační rámeček pro kovový talířový ventil 125 Cena bez DPH 149,-Kč 149,-Kč C2 Tlumící vložka pro tvarovku Tlumící akustická vložka a omezovač průtoku 399,-Kč B2 Nástěnný difuzor TTR125 VT Nástěnný difuzor pro otvor 125mm - rovný 696,-Kč 56,-Kč B2 Nástěnný difuzor TTO125 VT Nástěnný difuzor pro otvor 125mm - oblý 798,-Kč B2 Mřížka bílá B2 Mřížka nerez B2 Nástěnná mřížka (tvar. 1) VL B2 Nástěnná mřížka (tvar. 2) VL B2 Podlah. mřížka (tvar. 2) VL Univerzální mřížka pro podlahové tvarovky AE s vnějším rozměrem 345 x 125 *) Univerzální mřížka pro podlahové tvarovky AE s vnějším rozměrem 345 x 125 *) Vnitřní nástěnná mřížka pro boxy tvar 1 eloxovaný hliník *) Vnější rozměr 345 x 100 Vnitřní nástěnná mřížka pro boxy tvar 2 eloxovaný hliník *) Vnější rozměr 345 x 125 Vnitřní podlahová mřížka pro boxy tvar 1 eloxovaný hliník *) Vnější rozměr 345 x ,-Kč 1.249,-Kč 970,-Kč 1.252,-Kč 1.252,-Kč

20 Tepelně a parotěsně izolované potrubí Tepelně izolované a parotěsné potrubí HR-WTW je vyrobeno ze samozhášivé izolační pěny EPS, která zabraňuje kondenzaci vlhkosti na i v potrubí. Potrubí je z pružného materiálu, který se snadno zpracovává, instaluje a především velmi dobře vypadá. Je vhodné především pro přívod a odtah chladného vzduchu a jako pohledové potrubí do technických místností. Objednací Balení Kat. Skl. Zařízení typ Náhled číslo ks B2 HR-izolované potrubí Popis Cena bez DPH za ks 992,-Kč Tepelně izolované a parotěsné B2 HR-izolované potrubí potrubí, délka trubky 2m 1.053,-Kč B2 HR-izolované potrubí Cena je uvedena za rouru 2m 1.177,-Kč B2 HR-izol. koleno 90 / ,-Kč Koleno 90 tepelně izolované B2 HR-izol. koleno 90 / ,-Kč potrubí B2 HR-izol. koleno 90 / ,-Kč B2 HR-izol. koleno 45 / ,-Kč Koleno 45 tepelně izolované B2 HR-izol. koleno 45 / ,-Kč potrubí B2 HR-izol. koleno 45 / ,-kč B2 HR-izol. T-kus 125/ ,-Kč T-kus pro rozbočení potrubí B2 HR-izol. T-kus 160/ ,-Kč B2 Spojka potrubí ,-Kč B2 Spojka potrubí Plastová spojka potrubí 112,-Kč B2 Spojka potrubí ,-Kč B2 Montážní spona ,-Kč Spona pro upevnění potrubí ke B2 Montážní spona ,-Kč stěně, nebo na hrdlo jednotky B2 Montážní spona ,-Kč B2 Přechodka mm ,-Kč Přechodka pro napojení dvou B2 Přechodka mm ,-Kč potrubí B2 Přechodka mm ,-Kč Sběrač kondenzátu do potrubí C2 Lapač kondenzátu 150 A ,-Kč 150mm Těsnící průchodka pro prostup přívodního potrubí obálkou domu Kat. Zařízení typ Obj. číslo Náhled Popis Cena bez DPH B2 Samolepící těsnící průchodka mm Těsnění pro zatěsnění průchodu parotěsnou obálkou domu 391,-Kč Snadná instalace

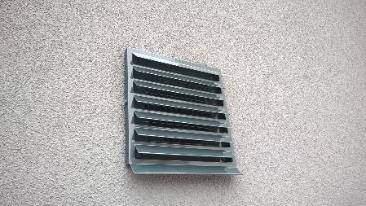

21 Distribuční elementy - exteriér Kat. Zařízení typ Náhled 125mm 160mm 180mm B2 B2 Venkovní kovová mřížka s okapničkou a demontovatelným čelním krytem pro údržbu bílo/šedá RAL 9002 *) Venkovní kovová mřížka s okapničkou a demontovatelným čelním krytem pro údržbu Nerez VT VT VT ,-Kč 1.664,-Kč 1.998,-Kč VT VT VT ,-Kč 2.898,-Kč 3.774,-Kč B *) 1.258,-Kč 1.283,-Kč 1.382,-Kč Venkovní mřížka - stříška - bílo/šedá RAL VT VT VT Vnější kombinované mřížky pro sání a výfuk znehodnoceného vzduchu Venkovní kombinované mřížky jsou uzpůsobeny tak, aby omezily případný zkrat vzduchu a umožnily vývod vzduchotechniky na fasádu v jednom společném místě. To výrazně zjednodušuje vzduchotechnický rozvod, zkracuje rozvod, omezuje tepelné ztráty a šetří stavební prostor. Výfuk vzduchu může být vpravo nebo vlevo, případně nahoře nebo dole. Kat. Zařízení typ Náhled 125mm 160mm 180mm B2 C2 D2 B2 B2 C2 B2 C2 Venkovní kombinovaná mřížka horizontální VT VT bílo/šedá RAL 9002 *) 2.562,-Kč 2.755,-Kč 3.124,-Kč Venkovní kombinovaná mřížka horizontální nerez Šablona pro osazení venkovní kombinované mřížky VT ,-Kč 5.686,-Kč 5.967,-Kč VT00560 VT00561 VT ,-Kč 172,-Kč 172,-Kč bílo/šedá RAL 9002 *) 2.822,-Kč 3.083,-Kč 3.496,-kč Venkovní kombinovaná mřížka vertikální VT VT VT Venkovní kombinovaná mřížka dělená VT VT VT výfuk bílo/šedá RAL 9002 *) 1.555,-Kč 1.867,-Kč 2.042,-Kč Venkovní kombinovaná mřížka dělená výfuk nerez VT VT ,-Kč 3.720,-Kč Venkovní kombinovaná mřížka dělená VT VT VT sání bílo/šedá RAL 9002 *) 1.530,-Kč 1.599,-Kč 1.772,-Kč Venkovní kombinovaná mřížka dělená sání nerez VT VT ,-Kč 3.390,-Kč x x

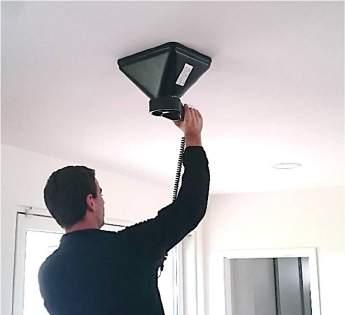

22 Odtah vzduchu skrz střešní konstrukci + + = Střešní hlavice jsou opatřeny krytem proti větru a dešti. Uvnitř je potrubí tepelně izolováno pro omezení kondenzace na vnitřním povrchu. Šikmé taškové střechy 5-55 v provedení ČERNÁ Kat. Sklad Zařízení typ Náhled Obj. číslo Cena bez DPH B2 Střešní hlavice 125mm - standard ,-Kč B2 Střešní hlavice 125mm - prodloužená ,-Kč B2 Střešní hlavice 160mm - standard ,-Kč B2 Střešní hlavice 160mm - prodloužená ,-Kč B2 Střešní hlavice 180mm - standard ,-Kč B2 Střešní hlavice 180mm - prodloužená ,-Kč B ,-Kč B2 Univerzální flexibilní průchod střechou a ochranný prstenec pro střešní hlavice ,-Kč 125/160mm B ,-Kč B2 Univerzální flexibilní průchod střechou a ochranný prstenec pro střešní hlavice 180mm ,-Kč B2 Fixační úchyt pro hlavice 125/160mm ,-Kč B2 Fixační úchyt pro hlavice 180mm ,-Kč Šikmé taškové střechy 5-55 v provedení ČERVENÁ Kat. Sklad Zařízení typ Náhled Obj. číslo Cena bez DPH B2 Střešní hlavice 125mm - standard ,-Kč B2 Střešní hlavice 160mm - standard ,-Kč B ,-Kč B2 Univerzální flexibilní průchod střechou a ochranný prstenec pro střešní hlavice 125 a ,-Kč 160mm B ,-kč B2 Fixační úchyt pro hlavice 125/160mm ,-Kč B2 Fixační úchyt pro hlavice 180mm ,-Kč B2 Lepící a těsnící tmel High-Tack pro střešní hlavice (ke střeše) ,-Kč

23 Poznámky a vysvětlení v ceníku: Kat. značí kategorii slev Skl. značí jak je vedeno zboží skladem. = skladem, = na objednávku Záruky: Na uvedený materiál je poskytována záruka 24 měsíců, maximálně však 30 měsíců od prodeje. Za instalaci systému větrání a větrací jednotky přebírá odpovědnost instalační firma, která je povinná provést instalaci dle platných návodů výrobce. Ostatní: Změny technického či obchodního charakteru jsou vyhrazeny bez předchozího upozornění. Za tiskové chyby či chybné údaje nepřebíráme odpovědnost. Podpora: 1. Technická podpora 2. Školení 3. Šéfmontáž na stavbě 4. Pomoc se zprovoznění vzduchotechniky 5. Zapůjčení měřícího přístroje pro zaregulování vzduchotechniky V Benešově je k dispozici vzorkovna, kde je možné si vybraný sortiment prohlédnout a odzkoušet 1984 Brink začíná vyrábět svou první větrací jednotku se zpětným ziskem tepla 1999 HR CF Brink vybavuje své jednotky ve standardu konstantní regulací průtoku 2011 Excellent Nová řada s vylepšenými parametry a vybavením 1996 HR Brink vybavuje své jednotky protiprudým výměníkem tepla 2004 HR Medium Brink vybavuje své jednotky standardně ovládacím displejem 2018 Nová řada jednotek Flair Nová regulace konstantního průtoku, výměník, zlepšené parametry a ovládání jednotky
