1 Návod k instalaci systému větrání Air Excellent ŠTORC TZB s.r.o., Villaniho 2155, Benešov; Strana 1

2 1.1 Standardní provedení Firma Brink Climate Systems vyvinula zcela nový systém plastového rozvodu vzduchu, který je navržen speciálně pro vyvážené větrání s rekuperací tepla. Jedná se o stavebnicový systém složený z flexibilních plastových kanálů s příslušenstvím a sběrného vzduchotechnického rozvodu. Systém je k dispozici ve dvou provedeních: Flexibilní plastové kanály v rozměrech 50 x 100 mm pro proudění vzduchu 30 m 3 /hod při rychlostech 3 m/s. Flexibilní plastové kanály v rozměrech 60x130 mm pro proudění 60m 3 /h při rychlostech 3 m/s. Vzduchotechnický systém Air Excellent se vyznačuje těmito výhodami: Snadná instalace: Plastové flexibilní kanály a potrubí lze snadno řezat na potřebnou délku pomocí pilky nebo nože a propojovat k tvarovkám bez potřeby speciálního nářadí. Jedná se o komplexní, promyšlený a ověřený vzduchotechnický rozvod Izolované a parotěsné potrubí BRINK zamezí tepelným ztrátám a kondenzaci na i v potrubí. Větrací jednotky Renovent Excellent vynikají mimo vysoké účinnosti a nízké spotřeby především jedinečnou vyváženou regulací průtoku vzduchu. Systém je lehce udržovatelný, rozebíratelný a vykazuje srovnatelnou životnost s životností stavby. Rozvod Air Excellent obsahuje regulační clony, které zajišťují požadovaný poměr větrání v jednotlivých místnostech a stabilitu systému nehledě na okolní podmínky. Flexibilní kanály obsahují těsnící kroužky, které zamezí nežádoucím únikům nebo přisávání vzduchu do vzduchotechnického rozvodu. Potrubí je díky svému tvaru mechanicky odolné a lze ho snadno skrýt v konstrukci. Hladký, antistatický a antibakteriální povrch flexibilních kanálů Air Excellent zajistí dlouhodobou čistotu a hygienu rozvodu. Další podrobnosti o použití výpočtového programu tyto instalační pokyny nepodávají. Za účelem návrhu kontaktujte svého dodavatele. ŠTORC TZB s.r.o., Villaniho 2155, Benešov; Strana 2

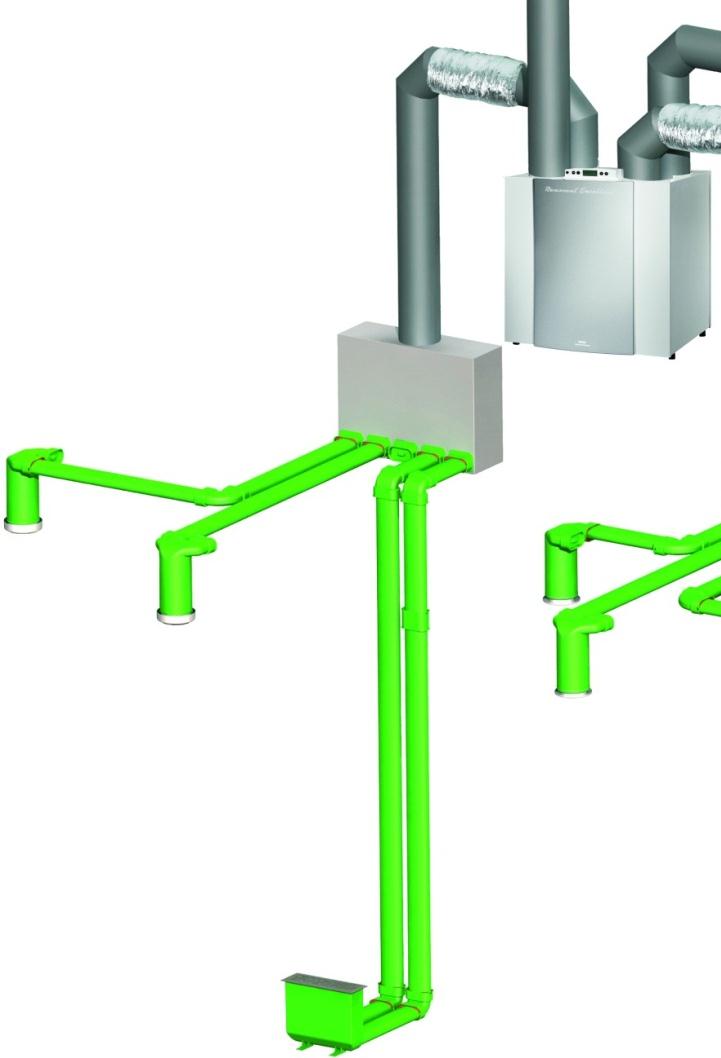

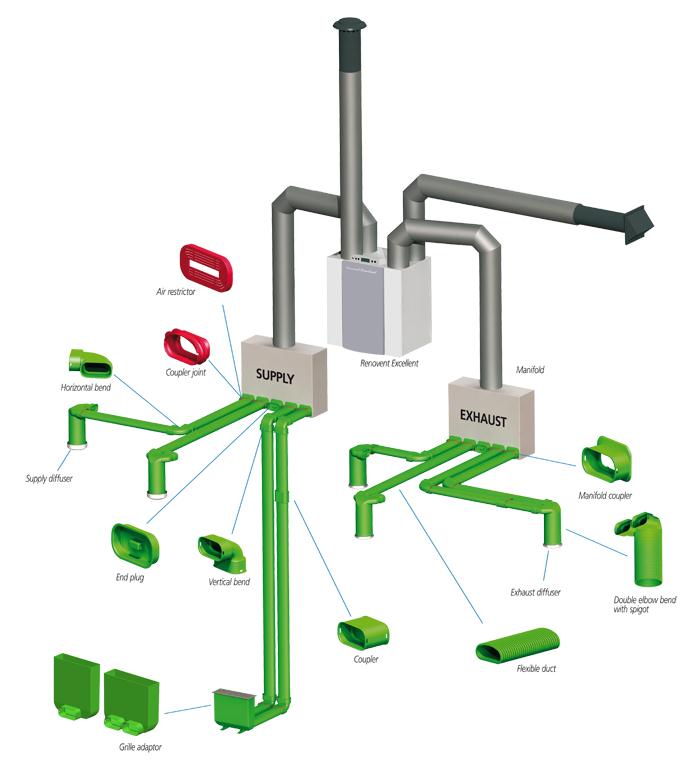

3 1.2 Provedení systému Air Excellent 60x130 pro rozvod vzduchu Vzorové uspořádání systému Air Excellent pro rozvod vzduchu. Systém je k dispozici ve dvou provedeních rozvodných flexibilních kanálů 50x100 a 60x130 Na titulní straně je zobrazen rozvod Air Excellent 50x100 (30m 3 /h) Níže je zobrazen rozvod Air Excellent 60x130 (60m 3 /h) A Brink Renovent Excellent, nebo další z řady jednotek Renovent B C D E F G H I J K Rozdělovač přívodu vzduchu Rozdělovač odtahu vzduchu Tepelně izolované potrubí HR-Isoduct Střešní hlavice pro odvod vzduchu Stěnová mřížka pro přívod vzduchu. Flexibilní plastové rozvodné kanály Připojovací hrdla Regulační clona Těsnicí kroužek Záslepka L Koleno vertikální 90 M Koleno horizontální 90 N Spojka O Tvarovka pro talířový ventil 125 P Q R Přímá tvarovka - přechod Tvarovka pro připojení mřížky Mřížka 350 x 130 mm S Přívodní ventil 125 T Odtahový ventil 125 U V Spona pro uchycení kanálů Flexibilní tlumič hluku ŠTORC TZB s.r.o., Villaniho 2155, Benešov; Strana 3

4 1.3 Komponenty Rozdělovače vzduchu Air Excellent 60x130 Rozdělovače vzduchu pro přívod a odtah vzduchu jsou v závislosti na typu požadovaném množství vzduchu a s tím souvisejícím počtem kanálů dodávány ve verzích: Rozvod 50 x 100: 1x Ø 125 mm 5x připojovací hrdlo 50x100 Rozvod 60 x 130: 1x Ø 150 mm 10x připojovací hrdlo 50x100 1x Ø 185 mm 15x připojovací hrdlo 50x100 1x Ø 150 mm 4 x připojovací hrdlo 60 x 130 1x Ø 180 mm 8 x připojovací hrdlo 60 x 130 Jiné atypické provedení boxů na poptávku. Rozdělovače vzduchu jsou vyrobeny z galvanizovaného plechu 1mm a jsou vybaveny tlumičem hluku, který tlumí nejen hluk přicházející od větrací jednotky, ale také přeslechy mezi jednotlivými místnostmi (kanály). Osazení vývodů na rozdělovači je možné upravit výměnou plechových šablon tak, aby to vyhovovalo konkrétní situaci viz 2.6. Rozdělovače vzduchu se instaluji pod strop nebo na stěnu pomocí instalačních konzol, které jsou součástí dodávky Připojovací hrdlo Každý rozdělovač vzduchu je vybaven připojovacími hrdly. Počet hrdel viz provedení jednotlivých rozdělovačů. Hrdla jsou osazena na výměnném plechu ve zvláštních otvorech a zajištěna pomocí šroubů. Pokud potřebujete hrdlo demontovat, odšroubujte nejprve šroub a hrdlo zatlačte směrem vzhůru (viz obrázek) tak, aby pojistné háčky vyjely z otvorů. Při opětovném osazování postup opakujte v obráceném sledu. A montáž hrdla B Demontáž hrdla C otvor s pojistným šroubem Těsnící spojka Slouží pro pevné uchycení rozvodných flexibilních kanálů v připojovacích hrdlech rozdělovačů, tvarovek, spojek a kolen. Těsnící spojka současně slouží k vzduchotěsnému zatěsnění spoje mezi potrubím a připojovaným prvkem. Těsnící kroužek se osazuje nejprve na potrubí a poté zasunuje do připojovacího hrdla. 50 x x 130 A 106 mm 136 mm B 56 mm 66 mm ŠTORC TZB s.r.o., Villaniho 2155, Benešov; Strana 4

5 1.3.4 Regulační clona Regulační clona se osazuje do připojovacích hrdel rozdělovače a upravuje množství vzduchu proudícího do jednotlivých rozvodných kanálů. Osazuje se na těsnící spojku a společně zasune do připojovacího hrdla. Regulační clona vzduchu obsahuje čtyři mezikruží, která lze pomocí nože vylomit. Čím více kroužků odstraníte, tím větší množství vzduchu bude vstupovat do potrubí. Přesné nastavení regulačních clon se stanovuje ve výpočtovém programu Brink. Pro přehlednost jsou jednotlivá mezikruží označena číslicemi. 50 x x 130 A 96 mm 128 mm B 46 mm 55 mm Flexibilní kanály pro rozvod vzduchu Flexibilní plastové rozvodné kanály slouží pro rozvod vzduchu mezi rozdělovači vzduchu na jedné straně a tvarovkami pro ventily a mřížky na druhé straně. Pokud je potřeba dopravit do ventilu více vzduchu, kanály se zdvojují. Doporučená max. objem vzduchu [m 3 /h] do 3m/s Rozvod 50 x 100 Rozvod 60 x Dodávka v roli 50m 30m Požární třída F (EN 13501) Materiál PP antibakteriální a antistatické provedení Rozsah použití při teplotách -30 C až +60 C Spojka Spojka slouží pro propojení dvou flexibilních kanálů. Prostřednictvím spojky a dvou těsnících kroužků pevně spojíme dva kanály o shodném rozměru. 50 x x 130 A 118 mm 150 mm B 60 mm 70 mm C 80 mm 103 mm Záslepka Záslepka slouží k uzavření nevyužitých připojovacích hrdel v rozdělovačích a tvarovkách, ke kterým nebudeme připojovat žádné kanály. Pro uzavření připojovacích hrdel není nutné vsouvat těsnící kroužek. 50 x x 130 A 118 mm 150 mm B 65 mm 75 mm Koleno vertikální 90 Koleno vertikální společně se dvěma těsnícími kroužky slouží pro napojení dvou shodných potrubí ve svislém směru a vytvoření ohybu 90. Flexibilní kanály lze ohýbat po plošší straně rádiusem > 200mm (pozor na zlomení-zploštění kanálu = neprůchozí potrubí). Pro větší ohyby je nutné použít tvarovku vertikálního kolena. 50 x x 130 A 118 mm 149 mm B 107 mm 131 mm ŠTORC TZB s.r.o., Villaniho 2155, Benešov; Strana 5

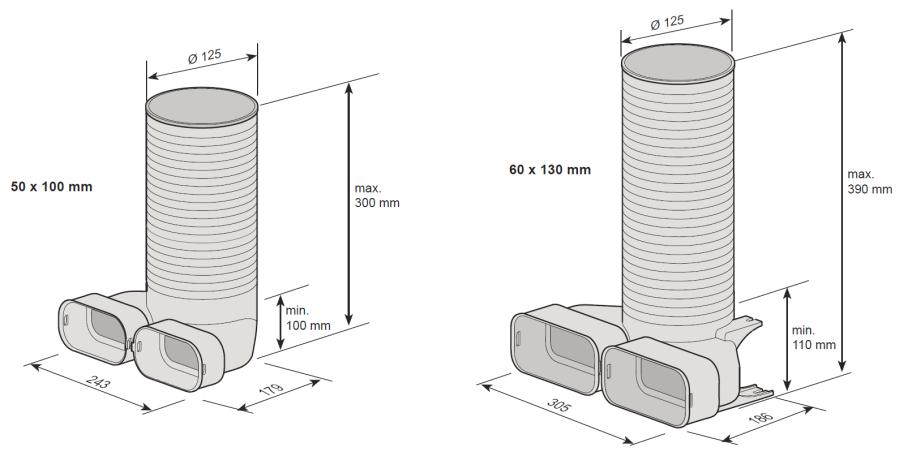

6 1.3.9 Koleno horizontální 90 Koleno vertikální společně se dvěma těsnícími kroužky slouží pro napojení dvou shodných potrubí ve vodorovném směru a vytvoření ohybu 90. Flexibilní kanály lze ohýbat i po širší straně rádiusem > 250mm (pozor na zlomení-zploštění kanálu = neprůchozí potrubí). Pro větší ohyby je nutné použít tvarovku vertikálního kolena. 50 x x 130 A 118 mm 149 mm B 107 mm 131 mm Spona pro uchycení VZT kanálu Spona pro uchycení flexibilního kanálu Air Excellent 50 x x 130 A 127 mm 162 mm B 55 mm 65 mm C 35 mm 35 mm Tvarovka pro připojení talířových ventilů, Ø 125 mm Tvarovka pro připojení talířových ventilů nebo dalších vhodných distribučních elementů pro přívod nebo odtah vzduchu o 125. Tvarovka je vybavena dvěma vstupy pro připojení potrubí. Podle požadovaného množství je možné připojit jeden nebo dva flexibilní kanály viz tabulka. V případě využití pouze jednoho kanálu a příruby se druhá příruba zaslepuje záslepkou, která je součástí dodávky. Rozvod 1x flexibilní kanál 2x flexibilní kanál 50x100 30m 3 /h při 3m/s 60m 3 /h při 3m/s 60x130 60m 3 /h při 3m/s 120m 3 /h při 3m/s Součástí dodávky tvarovky je i koncový uzávěr, který v době stavebních prací zamezuje vnikání nečistot. Po osazení tvarovky před kompletací a osazením ventilů uzavřete tvarovku koncovým uzávěrem. Tvarovku je možné zkrátit na požadovanou délku v závislosti na výšce podhledu. Řez proveďte pilkou. Aby byl řez rovný, je kruhové tělo tvarovky opatřeno značkami Přímá tvarovka-přechod Ø 125mm/60x130 Tvarovka pro připojení talířových ventilů nebo trysky v přímém směru, alternativně přechod na kruhové o 125. Tvarovka je vybavena dvěma vstupy pro připojení potrubí. Podle požadovaného množství je možné připojit jeden nebo dva flexibilní kanály viz tabulka. V případě využití pouze jednoho kanálu a příruby se druhá příruba zaslepuje záslepkou, která je součástí dodávky. Rozvod 1x flexibilní kanál 2x flexibilní kanál 60x130 60m 3 /h při 3m/s 120m 3 /h při 3m/s Dodávka pouze v rozměru 60 x 130 Součástí dodávky tvarovky je i koncový uzávěr, který v době stavebních prací zamezuje vnikání nečistot. Po osazení tvarovky před kompletací a osazením ventilů uzavřete tvarovku koncovým uzávěrem. Tvarovku je možné zkrátit na požadovanou délku v závislosti na výšce podhledu. Řez proveďte pilkou. Aby byl řez rovný, je kruhové tělo tvarovky opatřeno značkami. ŠTORC TZB s.r.o., Villaniho 2155, Benešov; Strana 6

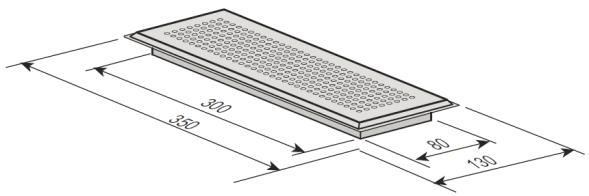

7 Tvarovka pro připojení mřížky Tvarovka pro připojení podlahové mřížky nebo dalších vhodných distribučních elementů pro přívod nebo odtah vzduchu o rozměrech 350 x 130mm. Tvarovka je vybavena dle typu jedním nebo dvěma vstupy pro připojení potrubí. Podle požadovaného množství je možné připojit jeden nebo dva flexibilní kanály viz tabulka. V případě využití pouze jednoho kanálu a příruby se druhá příruba zaslepuje záslepkou, která je součástí dodávky. Rozvod 1x flexibilní kanál 2x flexibilní kanál 50x100 30m 3 /h při 3m/s 60m 3 /h při 3m/s 60x130 60m 3 /h při 3m/s Nevyrábí se Součástí dodávky tvarovky je i koncový uzávěr, který v době stavebních prací zamezuje vnikání nečistot. Po osazení tvarovky před kompletací a osazením ventilů uzavřete tvarovku koncovým uzávěrem. Tvarovku je možné zkrátit na požadovanou délku v závislosti na výšce podhledu. Řez proveďte pilkou. Aby byl řez rovný, je kruhové tělo tvarovky opatřeno značkami Přívodní talířový ventil 125 mm se směrovou clonou Přívodní talířový ventil (indukční difuzér) slouží pro přívod vzduchu do místnosti. Dodáván v provedení bílá barva. Pro snadné uchycení je ventil vybaven třemi pružinami a gumovým těsněním Odsávací talířový ventil 125 mm Odsávací talířový ventil slouží k odvodu vzduchu z technických místností. Pro snadnou montáž je opatřen upínacími pružinami Mřížka 350 x 130 mm Mřížka pro přívod vzduchu do obytných místností je k dispozici ve dvou provedeních. Bíla barva a eloxovaný hliník. ŠTORC TZB s.r.o., Villaniho 2155, Benešov; Strana 7

8 Tepelně izolované potrubí HR-Isoduct Tepelně izolované a parotěsné potrubí HR-Isoduct pro přívod a odvod vzduchu z jednotky je vyrobeno ze samozhášivé izolační pěny EPS, která zabraňuje kondenzaci vlhkosti na i v potrubí. Požární třída B1 (DIN4102) Součinitel tepelné vodivosti 0,04W/mK (DIN52613 při 0 C) Rozsah použití při teplotách -40 C až +60 C Barva antracit Potrubí Oblouk Spojka Potrubí je dodáváno v délkách 2,25m a průměrech 125mm, 150mm a 180mm Potrubí 125mm/1m Oblouk 125mm/90 Potrubí 150mm/1m Oblouk 150mm/90 Potrubí 180mm/1m Oblouk 180mm/90 Tlaková ztráta jednotlivých komponentů (Pa)při daném průtoku 150m 3 /h 225m 3 /h 325m 3 /h 400m 3 /h 1,6 3,1 6,2 13,3 0,7 1,3 2,5 5,3 0,5 3,1 1,1 6,4 1,5 9, Flexibilní tlumič hluku Speciální flexibilní potrubí sloužící pro utlumení hluku od jednotky, jsou dodávány v délkách 1 a 1,5m. Tlumiče jsou dodávány 125 a 150 = 1m, 180 = 1,5m 2 Všeobecně Důležité! Vždy začínejte výpočtem požadovaného množství vzduchu, technickým návrhem trasy a výpočtem pomocí výpočtového programu BRINK. Bez tohoto postupu a údajů není možné provést instalaci žádného funkčního vzduchotechnického rozvodu pro větrání. 2.1 Připojení ke sběrnému potrubí 1. Rozdělovače vzduchu instalujeme na přístupném místě tak, aby bylo možné v budoucnu provést jejich inspekci. Do připojovacích hrdel rozdělovačů připojujeme jednotlivé flexibilní kanály podle technického návrhu. Aby nedošlo k chybám, doporučujeme označit připojovací hrdla nesmyvatelným popisovacím fixem nebo štítkem, na kterém bude zaznamenáno označení místnosti, nebo potrubí nevyužitá připojovací hrdla zaslepíme záslepkami. 2. Flexibilní rozvodné kanály lze snadno uříznout na požadovanou délku pomocí pilky nebo velkého nože. Okraje řezu očistěte od otřepů. Zamezte vnikání nečistot do potrubí. Kanály instalujte tak, aby se pokud možno navzájem nekřížily a nenavyšovaly výšku podlahy nebo stropu. 3. Před připojením flexibilního kanálu do připojovacího hrdla musíte nejprve na kanál nasadit těsnící kroužek a je-li potřeba i regulační clonu (viz technické řešení). Těsnění nasaďte na kanál na doraz, aby došlo k dobrému uchycení a zatěsnění. Poté kanál s těsnícím kroužkem a případně i regulační clonou vsuňte do správného připojovacího hrdla. ŠTORC TZB s.r.o., Villaniho 2155, Benešov; Strana 8

9 4. Před vsunutím regulační clony, z ní odstraňte odpovídající počet vnitřních mezikruží podle technického řešení a výpočtového programu. 5. Flexibilní kanál pro rozvod vzduchu s předem nasazeným těsnícím kroužkem a regulační clonou vložte do připojovacího hrdla tak, až dvě postranní pojistky na těsnícím kroužku pevně zapadnou do odpovídajících otvorů na hrdle. Pokud je nutné kanál pro rozvod vzduchu vyndat z připojovacího hrdla, pak opatrně tyto dva výstupky stiskněte šroubovákem a kanál s těsnícímim kroužkem a regulační clonou vytáhněte. Poznámka: Aby se zamezilo vylomení nebo špatnému a nepropustnému spojení, je potřeba aby flexibilní kanály byly připojovány do hrdel rozdělovačů a tvarovek v přímce, bez mechanického namáhání v ohybu a tahu. Kanál neohýbejte vzhledem k tvarovce o více jak 5. Regulátor průtoku 2.2 Kolena v systému flexibilních kanálů Maximální ohyb flexibilních kanálů je viz tabulka. Při ohybu s větším rádiusem je nutné použít tvarovku-koleno. Rozměr potrubí 50x100 60x130 Vertikální ohyb R>200 R>250 Horizontální ohyb R>250 R>500 Jsou k dispozici dva typy kolen, vertikální pro svislé odbočení a horizontální pro vodorovné odbočení. Pro připojení kanálů k jednotlivým kolenům je nutné použít z každé strany těsnící kroužek. Kanály je nutné vždy vést ploší stranou po podlaze a stěnách. Polohu kanálu vzhledem ke kolenu je možné měnit otočením těsnícího kroužku o 180. ŠTORC TZB s.r.o., Villaniho 2155, Benešov; Strana 9

10 2.3 Montáž tvarovky pro mřížky nebo talířového ventilu Tvarovku osaďte na požadované místo podle technického řešení a připojte flexibilní kanál prostřednictvím těsnícího kroužku. Do tvarovek nevkládejte regulační clony. V ostatním připojení postupujte shodně jako u rozdělovačů. Volné připojovací hrdlo zaslepte. Rovněž v době stavby uzavřete pomocí koncového uzávěru tvarovku tak, aby nedocházelo uvnitř k jejímu znečištění. V případě instalace podlahové tvarovky a její následné betonáže vložte do tvarovky výztuhu tak, aby nedošlo k její deformaci a prohnutí při betonáži. Poznámka: Tvarovka pro mřížku rozvodu 60x130 je oproti nákresům opatřena pouze jedním připojovacím hrdlem. Tvarovka mřížka 50x100 je vybavena dvěma vývody pro připojení kanálu 50x100 Tvarovka mřížka 60x130 je vybavena jedním vývodem pro připojení kanálu 60x130 A = přívodní ventil B = odtahový ventil 2.4 Změna polohy potrubí pro rozvod vzduchu Poloha kanálu vzhledem k tvarovce se může změnit otočením potrubí s nasazeným těsnícím kroužkem o 180 a následným zasunutím do tvarovky. Tímto způsobem se kanály pro rozvod vzduchu mohou použít se stejnou tvarovkou v různých montážních pozicích. Plochá strana kanálu se však vždy klade proti stěně nebo podlaze. ŠTORC TZB s.r.o., Villaniho 2155, Benešov; Strana 10

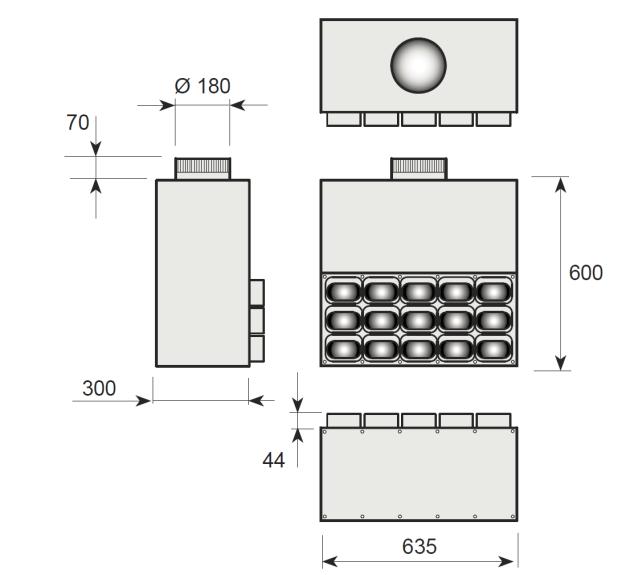

11 2.6 Rozměry rozdělovačů Rozdělovač systému Air Excellent 50x /5x 50x100 Rozdělovač systému Air Excellent 50x /10x 50x100 Rozdělovač systému Air Excellent 50x /15x 50x100 ŠTORC TZB s.r.o., Villaniho 2155, Benešov; Strana 11

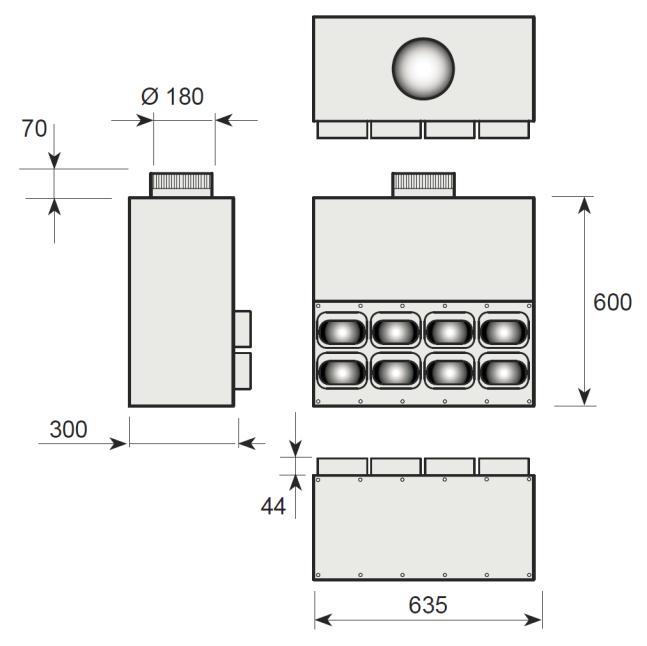

12 Rozdělovač systému Air Excellent 60x /4x 60x130 Rozdělovač systému Air Excellent 60x /4x 60x130 ŠTORC TZB s.r.o., Villaniho 2155, Benešov; Strana 12

13 3.1 Tlakové ztráty v potrubním rozvodu Rozvod 50 x 100: Odpovídající část potrubního rozvodu Objem vzduchu m3/h Tlaková ztráta v Pa Pro délku potrubí 1m 0,1 0,3 0,8 1,3 2,1 3,0 Koleno vertikální 90 0,1 0,3 0,7 1,2 1,8 2,4 Koleno horizontální 90 0,1 0,4 0,9 1,5 2,4 3,4 Tvarovka pro připojení mřížky 0,1 0,4 0,9 1,7 2,6 3,8 3,3 4,3 5,4 6,7 8,1 9,7 Přívodní tvarovka pro připojení ventilu - otevřený na 25% Přívodní tvarovka pro připojení ventilu - otevřený na 100% Odtah tvarovka pro připojení ventilu - otevřený na 25% Odtah tvarovka pro připojení ventilu - otevřený na 100% 0,9 3,5 7,8 13,8 21,6 31,1 45,9 59,9 75,8 93,6 113,3 134,8 0,2 0,9 2,1 3,8 5,9 8,5 9,0 11,8 14,8 18,4 22,3 26,5 2,1 8,3 18,6 33,1 51,7 74,4 133,9 174,8 221,3 273,2 330,6 393,4 0,6 2,2 5,0 8,9 13,9 20,0 15,2 19,9 25,2 31,1 37,6 44,8 Regulační clona žádný kroužek oříznut 2,4 9,5 21,3 37,8 59,1 85,1 Regulační clona jeden kroužek oříznut 0,6 2,5 5,7 10,1 15,8 22,8 Regulační clona dva kroužky oříznuty 0,2 0,7 1,7 3,0 4,7 6,7 Regulační clona tři kroužky oříznuty 0,1 0,2 0,5 0,9 1,4 2,0 Regulační clona čtyři kroužky oříznuty 0,0 0,1 0,3 0,4 0,7 1,0 Rozvod 60 x 130: Odpovídající část potrubního rozvodu Pro délku potrubí 1m 0,1 0,3 0,7 1,3 2,0 Koleno vertikální 90 0,1 0,4 0,8 1,5 2,3 Koleno horizontální 90 0,1 0,5 1,2 2,0 3,2 Tvarovka pro připojení mřížky 0,2 0,9 2,0 3,6 5,7 Přívodní tvarovka pro připojení ventilu - otevřený na 25% Přívodní tvarovka pro připojení ventilu - otevřený na 100% Odtah tvarovka pro připojení ventilu - otevřený na 25% Odtah tvarovka pro připojení ventilu - otevřený na 100% Regulační clona žádný kroužek oříznut 5,8 23,2 52,3 92,9 145,2 Regulační clona jeden kroužek oříznut 1,1 4,5 10,1 17,9 28,0 Regulační clona dva kroužky oříznuty 0,4 1,5 3,3 5,8 9,1 Regulační clona tři kroužky oříznuty 0,1 0,4 0,9 1,5 2,4 Regulační clona čtyři kroužky oříznuty 0,0 0,1 0,1 0,3 0,4 Objem vzduchu m3/h Tlaková ztráta v Pa 1,2 4,8 10,6 19,4 30,3 36,3 52,1 68,1 86,2 106,4 128,8 153,3 1,3 5,2 11,7 20,7 32,4 34,6 47,1 61,5 77,8 96,0 116,2 138,3 1,3 5,2 11,7 20,8 32,5 41,3 56,2 73,4 92,9 114,7 138,8 165,2 1,3 5,3 11,9 21,1 32,9 34,9 47,1 61,6 77,9 96,2 115,4 138,5 4.1 Náhradní díly Pokud je nutné vyměnit nebo dodat jiný díl, uveďte správný popis a množství. Příklad Série: Systém pro rozvod vzduchu Air Excellent Popis: Tvarovka pro podlahovou mřížku Počet: 1 Změny vyhrazeny Společnost Brink Climate Systems B.V. trvale usiluje o zlepšování svých výrobků a vyhrazuje si právo změnit technické údaje bez předchozího upozornění. ŠTORC TZB s.r.o., Villaniho 2155, Benešov; Strana 13

14 Hygienický a vysoce stabilní rozvod Air Excellent krok za krokem Větrací jednotku můžete v budoucnu kdykoli nahradit novějším typem nebo opravit, potrubní rozvod nikoli. Proto by měla být věnována patřičná pozornost výběru a provedení vzduchotechnického rozvodu! Potrubí Air Excellent lze snadno řezat a tvarovat. Vnitřní povrh potrubí je hladký z antistatického a antibakteriálního materiálu, který zaručí dlouhodobou hygienu rozvodu. Potrubí a tvarovky se propojují pomocí těsnících spojek, které zaručí pevnost spoje a těsnost vzduchotechnického rozvodu. Rozvod je nízký, flexibilní a snadno se skryje v konstrukcích domu. Podlahové tvarovky obsahují výztuhu, která zabrání deformaci při betonáži. Regulační clony se umísťují do připojovacích hrdel rozdělovače a zajistí trvalé zaregulování. Talířové tvarovky lze instalovat pod strop do podhledu, nebo skrz strop do tepelné izolace horního patra. Tvarovky obsahují krycí víka proti znečištění během stavby. Směr vývodu připojovacích hrdel lze měnit, rozdělovací box obsahuje revizní otvor a masivní hlukový tlumič. Izolované potrubí HR Brink je vyrobeno z izolační pěny a lze snadno zpracovávat. Společně se spojkami tvoří izolovaný a parotěsný celek. Potrubí se propojuje pomocí spojek se samosvěrnou sponou, která umožňuje i snadnou demontáž a revizi potrubí. Větrací jednotku zavěsíme na zeď, propojíme na potrubní rozvod, odpadní potrubí pomocí sifonu, elektrické napájení a regulaci. Na ovladači větrací jednotky nebo nástěnném programovatelném ovladači nastavíme požadované hodnoty a funkce jednotky. Pro servisní účely můžeme použít připojení pomocí počítače. ŠTORC TZB s.r.o. Villaniho 2155, Benešov Tel.: , info@storc.cz; ŠTORC TZB s.r.o., Villaniho 2155, Benešov; Strana 14
