TECHNICKÝ LIST VÝROBKU

Transkript

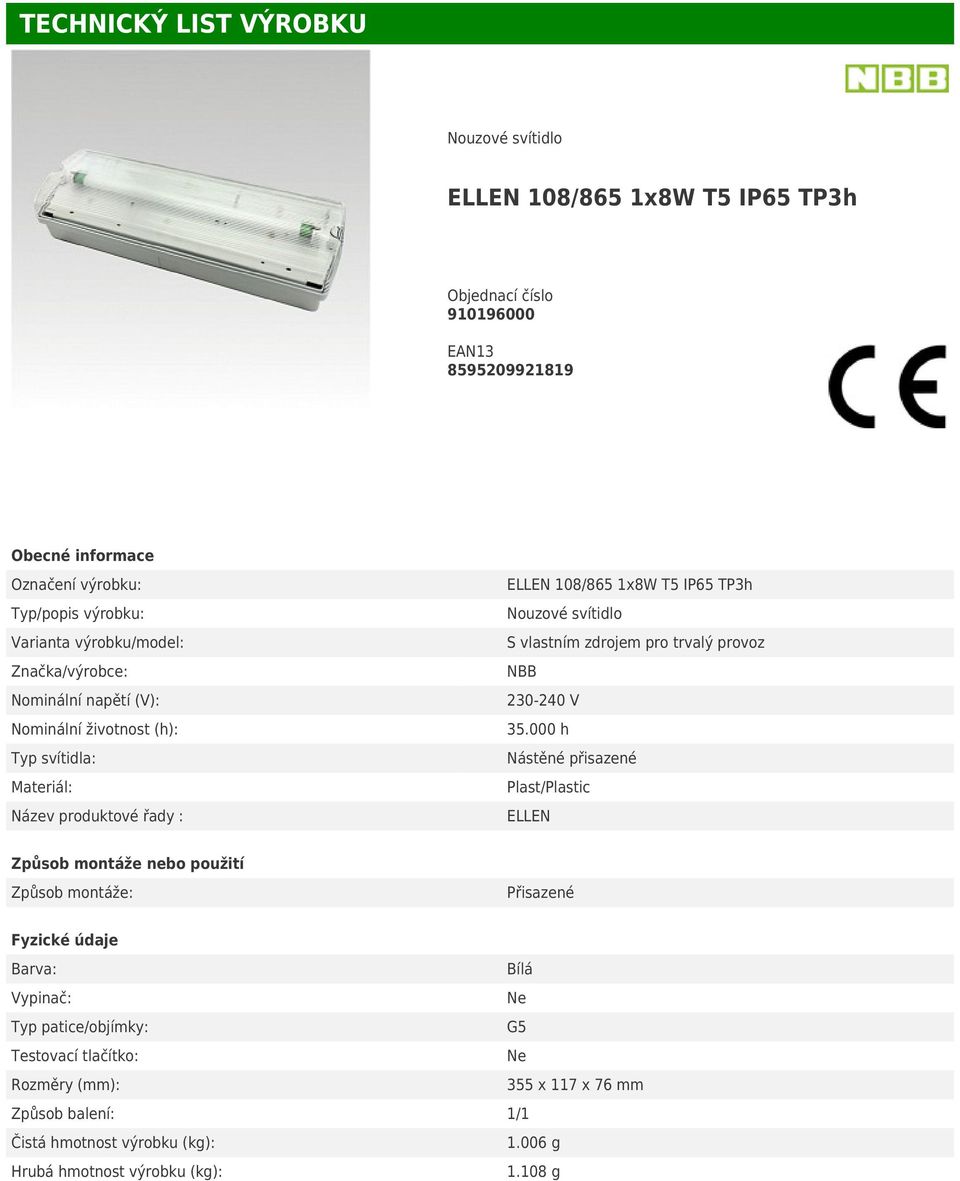

1 TECHNICKÝ LIST VÝROBKU Nouzové svítidlo ELLEN 108/865 1x8W T5 IP65 TP3h Objednací číslo EAN Obecné informace Označení výrobku: Typ/popis výrobku: Varianta výrobku/model: Značka/výrobce: Nominální napětí (V): Nominální životnost (h): Typ svítidla: Materiál: Název produktové řady : ELLEN 108/865 1x8W T5 IP65 TP3h Nouzové svítidlo S vlastním zdrojem pro trvalý provoz NBB V Nástěné přisazené Plast/Plastic ELLEN Způsob montáže nebo použití Způsob montáže: Přisazené Fyzické údaje Barva: Bílá Vypinač: Typ patice/objímky: G5 Testovací tlačítko: Rozměry (mm): 355 x 117 x 76 mm Způsob balení: 1/1 Čistá hmotnost výrobku (kg): g Hrubá hmotnost výrobku (kg): g

2 Piktogram je součástí dodávky: Elektrické údaje Nominální příkon (W): Klidová spotřeba (Standby): Klidový provozní proud: Provozní napětí (h): Typ napětí: jnižší povolené provozní napětí nap. obvodu. (V): Přímé připojení do elektrické sítě: 1 x8 W 3,73 W max 20 ma V AC 160 V Provozní informace Typ zdroje: T5 8W Daylight Životnost baterie: c Střední životnost předřadníku (h): Čas nouzového provozu (h): 3h. Trvalý provoz/maintained Dobíjecí čas: 24 h Dobíjecí proud: 20 ma Typ předřadníku: Elektronický integrovaný Výstupní frekvence předřadníku: >40 khz Pracovní frekvence: 50/60 Hz Stmívatelné běžnými stmívači: ne Kontrolka nabíjení: Světelný zdroj je pevnou součástí svítidla: Okolní teplota pro světelný tok na max. hodn.: 25 C Stálé připojení na napětí: Pracovní teplota okolí Ta max C: C jvyšší přípustná skladovací teplota: 80 C Krytí dle IEC 60529: IP65 Provozní poloha: Universal Montáž na hořlavý podklad: Zamýšlený způsob použití: Nouzové osvětlení/emergency lighting Typ baterie: 2,4V mah NiCD Spínání externími pohybovými čidly: EuP parametry Jmenovitá životnost (h): Životnost při 50% selhání (střední životnost) B50 (h): Činitel stárnutí po nom. životnost: 50,0 % Činitel funkční spolehlivosti (LSF) po nom. životnosti: 50,0 % Udržovací činitel svítidla LMF: 1.0 Startovací doba: <1s

3 Počet spínacích cyklů do předčasné poruchy: Doplňující informace Poznámka: Doplněk podvěsný modul Světelné parametry Světelný tok při nouzovém provozu (lm): Vyzařovací úhel: 180 CCT: K Typ spektra: Třípásmové Barevné podání: 1B Kód barvy: 865 Odstín: Chladná denní/coll daylight Dominantní vlnová délka: 430 nm Souřadnice chromatičnosti X: 0,350 Souřadnice chromatičnosti Y: 0,350 Index barevného podání CRI: >80 Ra8

4 Energetické údaje Účiník λ (PF): 0,78 EuP nařízení Míra předčasných poruch (%): <1% Bezpečnost Ochrana před nebezpečným dotykem: Bezpečnostní pokyny na internetu: Dvojitá izolace Křivka spektrální hustoty Schématický nákres UPOZORNĚNÍ Na základě působnosti Zákona 185/2001 Sb. O odpadech v platném znění, je tento výrobek zařazen do odpadové skupiny 5.(světelné zdroje a svítidla). Vzhledem ke škodlivým dopadům některých látek na životní prostředí a na lidské zdraví, jsou původci odpadu skupiny 5 (spotřebitelé), povinni použitá svítidla odevzdat k recyklaci. Po použití neodhazujte tento výrobek do směsného odpadu. Odevzdejte jej v nejbližší prodejně, sběrném dvoře nebo na jiném místě k tomu určeném, k bezplatné recyklaci. Použité výrobky můžete odevzdávat k recyklaci také v prodejních centrech naší společnosti, nebo na sběrných místech kolektivních recyklačních systémů, nebo městských sběrných dvorech. Ekologická recyklace elektroodpadu je zajištěna prostřednictvím kolektivního systému RETELA ( Vyloučení odpovědnosti Změny údajů bez předchozího upozornění vyhrazeny. Společnost NBB Bohemia s.r.o. nepřebírá odpovědnost za škody způsobené nepřesnou interpretací obsahu na této stránce. Bezpečnostní pokyny Při demontáži nouzového svítidla dodržujte všeobecné bezpečnostní zásady a předpisy. Svítidlo nezbavujte krytů a nerozebírejte jejich díly, pokud je pod elektrickým napětím. Po sejmutí krytů odpojte svítidlo od přívodního kabelu a následně demontujte světelné zdroje (pokud jsou výměnné). POZOR! svítidlo může být pod napětím i po odpojení elektrického síťového napětí v důsledku nabitých vlastních baterií. Odpojte nejprve baterie a poté můžete svítidlo odmontovat od nosné konstrukce, či uvolnit ze závěsů (podle způsobu uchycení svítidla). Při manipuci se svítidlem ve výškách dbejte zvýšené opatrnosti, aby jste nezpůsobili úraz sobě, nebo osobám v okolí. Demontáž svítidla doporučujeme svěřit pouze osobě s odpovídající elektrotechnickou kvalifikací.

5 UPOZORNĚNÍ Tento výrobek se řadí mezi elektrotechnické výrobky, napájené síťovým napětím V. Z důvodu bezpečnosti doporučujeme, aby montáž, zapojení případně demontáž prováděla osoba s příslušnou elektrotechnickou kvalifikací. Upozorňujeme, že výrobek se smí uvádět do provozu pouze kompletní s originálními kryty, jinak může hrozit nebezpečí úrazu elektrickým proudem, zejména od připojovací svorkovnice. Výrobek používejte pouze v místech, která jsou pro tento účel vhodná, výrobky, které jsou určeny pouze k vnitřnímu použití nepoužívejte ve venkovním prostředí. Při montáži nebo demontáži nouzového svítidla doporučujeme odpojit přívod elektrického proudu, jinak může hrozit nebezpečí úrazu elektrickým proudem. Dodržujte předepsanou polohu při provozu výrobku a způsob jeho připevnění. Výrobek připojujte pouze na jmenovité napětí, případně zatěžujte pouze do maximálního povoleného příkonu. Do svítidla instalujte pouze takové zdroje světla, které jsou pro tento typ svítidla určené. Výrobce nemůže nést odpovědnost za škody, které vzniknou nevhodným zapojením, připojením na nevhodnou rozvodnou soustavu, nebo škody, které vzniknou použitím nevhodného světelného zdroje. Dodržujte provozní hodnoty uvedené na štítku. Výrobek nevystavujte nevhodným povětrnostním vlivům, nebo vysokým teplotám, pokud není výslovně uvedeno, že je výrobek k provozu za těchto podmínek určen. Při montáži, zapojování či demontáži postupujte podle všeobecně platných zásad dodržování bezpečnosti práce. UPOZORNĚNÍ: Nouzové svítidlo je pod napětím i po odpojení přívodu elektrického proudu v důsledku svých vlastních nabitých bateriií. Proto doporučujeme montáž a demontáž svěřit pouze osobě s odpovídající elektrotechnickou kvalifikací. Po použití neodhazujte nouzové svítidlo do směsného odpadu. Odevzdejte jej v nejbližší prodejně, sběrném dvoře nebo na jiném místě k tomu určeném, k bezplatné recyklaci. Použitá svítidla můžete bezplatně odevzdávat k recyklaci také v prodejních centrech naší společnosti. Nouzová svítidla a moduly obsahují dobíjecí baterii. Seznam sběrných míst najdete na stránkách kolektivních systémů Retela a Ekolamp. VAROVÁNÍ Na základě požadavků zákona 185/ /b O odpadech informujeme spotřebitele o nebezpečích spojených s protiprávním odstraňováním upotřebených baterií a akumulátorů, která jsou uvedena v 69/b. Je zakázáno odkládat elektrozařízení mimo místa k tomu určená nebo mimo místa jejich zpětného odběru. Popis Zářivková nouzová svítidla pro trvalý provoz jsou ve stavu pod napětím zapnutá. Při výpadku el. proudu se přepnou na provoz z baterie a svítí dál. Svítidla jsou vybavená dobíjecí NiCD baterií. Po úplném vybití baterie trvá nabíjecí cyklus ovbykle 24h. Tato svítidla vyžadují napojení na stálé napětí. Svítidla lze vybavit piktogramy (u některých typů jsou již piktogramy přibaleny), nebo různými doplňky, například podvěsným modulem. NBB Bohemia s.r.o., Sídliště 693, Benešov nad Ploučnicí
