TECHNICKÝ LIST VÝROBKU

Transkript

1 TECHNICKÝ LIST VÝROBKU LED reflektor JUPITER LED 240V 30W 3000K IP65 Objednací číslo EAN Obecné informace Označení výrobku: JUPITER LED 240V 30W 3000K IP65 Typ/popis výrobku: LED reflektor Varianta výrobku/model: Průmyslový Značka/výrobce: NBB Nominální napětí (V): Nominální životnost (h): Materiál: Aluminium Fyzické údaje Barva: Black/černá Počet vývodů (svorek): 1 Průběžná montáž: Ne/No Počet čipů: 1 multichip Typ čipu: Epistar Rozměry (mm): 225 x 185 x 140 mm Způsob balení: 1/1 Čistá hmotnost výrobku (kg): 1,5 Kg Hrubá hmotnost výrobku (kg): 1,625 Kg Rozteč upevňovacích otvorů: 130 mm Elektrické údaje Nominální příkon (W): 30 Jmenovitý příkon (W): 30 Jmenovitý proud (A): 0,13

2 Provozní napětí (h): Typ napětí: Nejnižší povolené provozní napětí nap. obvodu. (V): AC 110V

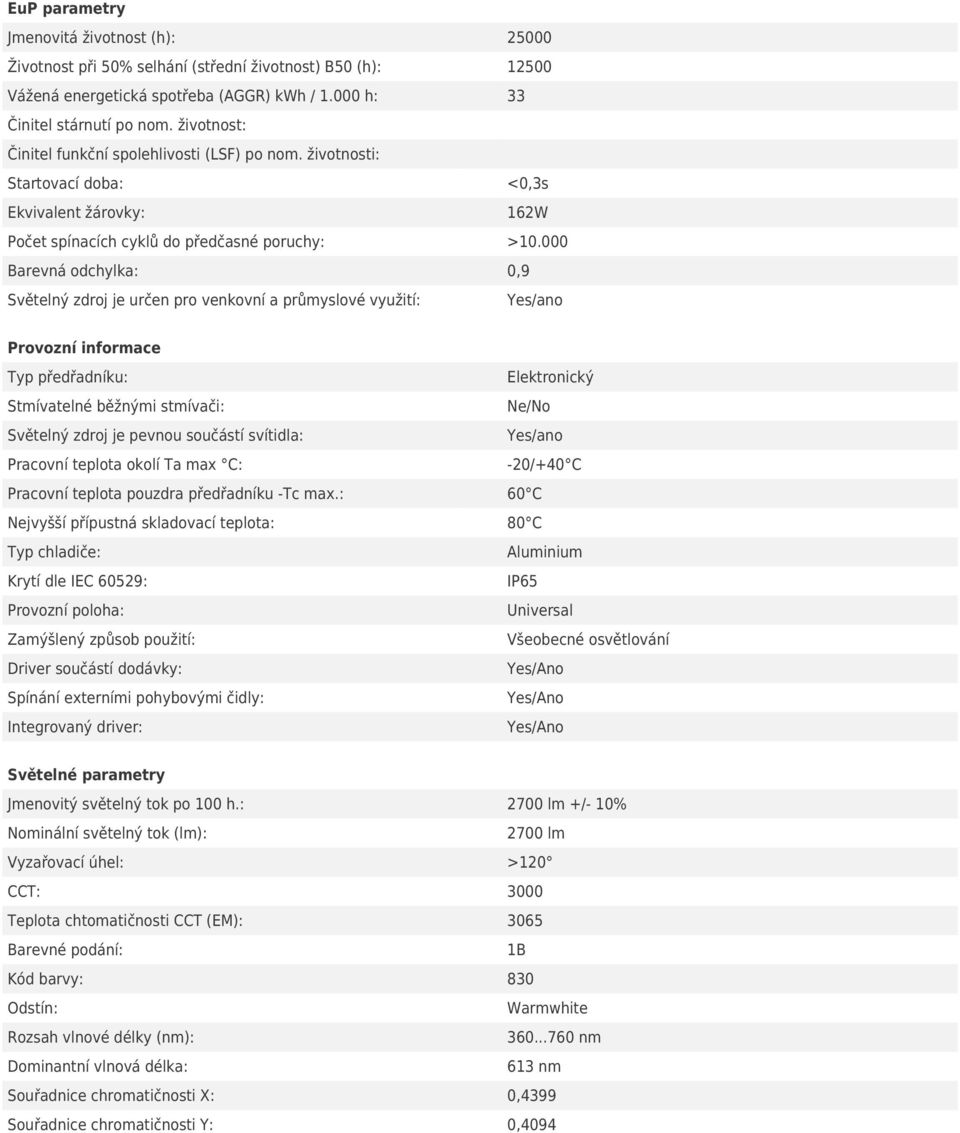

3 EuP parametry Jmenovitá životnost (h): Životnost při 50% selhání (střední životnost) B50 (h): Vážená energetická spotřeba (AGGR) kwh / h: 33 Činitel stárnutí po nom. životnost: Činitel funkční spolehlivosti (LSF) po nom. životnosti: Startovací doba: <0,3s Ekvivalent žárovky: 162W Počet spínacích cyklů do předčasné poruchy: > Barevná odchylka: 0,9 Světelný zdroj je určen pro venkovní a průmyslové využití: Yes/ano Provozní informace Typ předřadníku: Elektronický Stmívatelné běžnými stmívači: Ne/No Světelný zdroj je pevnou součástí svítidla: Yes/ano Pracovní teplota okolí Ta max C: -20/+40 C Pracovní teplota pouzdra předřadníku -Tc max.: 60 C Nejvyšší přípustná skladovací teplota: 80 C Typ chladiče: Aluminium Krytí dle IEC 60529: IP65 Provozní poloha: Universal Zamýšlený způsob použití: Všeobecné osvětlování Driver součástí dodávky: Spínání externími pohybovými čidly: Integrovaný driver: Světelné parametry Jmenovitý světelný tok po 100 h.: 2700 lm +/- 10% Nominální světelný tok (lm): 2700 lm Vyzařovací úhel: >120 CCT: 3000 Teplota chtomatičnosti CCT (EM): 3065 Barevné podání: 1B Kód barvy: 830 Odstín: Warmwhite Rozsah vlnové délky (nm): nm Dominantní vlnová délka: 613 nm Souřadnice chromatičnosti X: 0,4399 Souřadnice chromatičnosti Y: 0,4094

4 Index barevného podání CRI: >70 Ekologické údaje Maximální obsah rtuti: 0,00 mg Energetické údaje Účiník λ (PF): >0,9 Jmenovitá účinnost po 100 h: 99% Měrný výkon (lm/w): 90 lm /W Způsob montáže nebo použití Vhodné pro osvětlování v domácnostech: No/Ne Doporučená instalační výška (m): 3-4m EuP nařízení Míra předčasných poruch (%): <1% Bezpečnost Ochrana před nebezpečným dotykem: Bezpečnostní pokyny na internetu: Třída I Křivka spektrální hustoty Schématický nákres Vyloučení odpovědnosti Změny údajů bez předchozího upozornění vyhrazeny. Společnost NBB Bohemia s.r.o. nepřebírá odpovědnost za škody způsobené nepřesnou interpretací obsahu na této stránce. Bezpečnostní pokyny Při demontáži svítidla dodržujte všeobecné bezpečnostní zásady a předpisy. Svítidlo nezbavujte krytů a nerozebírejte jejich díly, pokud je pod elektrickým napětím. Po sejmutí krytů odpojte svítidlo od přívodního kabelu. Poté můžete svítidlo odmontovat od nosné konstrukce, či uvolnit ze závěsů (podle způsobu uchycení svítidla). Při manipuci se svítidlem ve výškách dbejte zvýšené opatrnosti, aby jste nezpůsobili úraz sobě, nebo osobám v okolí. Demontáž svítidla doporučujeme svěřit pouze osobě s odpovídající elektrotechnickou kvalifikací.

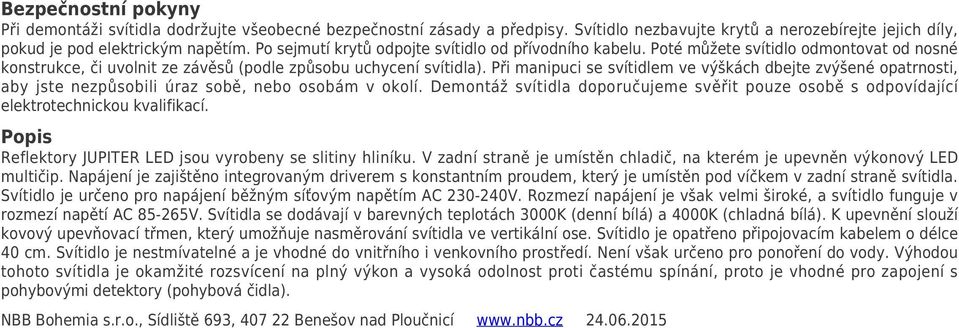

5 Bezpečnostní pokyny Při demontáži svítidla dodržujte všeobecné bezpečnostní zásady a předpisy. Svítidlo nezbavujte krytů a nerozebírejte jejich díly, pokud je pod elektrickým napětím. Po sejmutí krytů odpojte svítidlo od přívodního kabelu. Poté můžete svítidlo odmontovat od nosné konstrukce, či uvolnit ze závěsů (podle způsobu uchycení svítidla). Při manipuci se svítidlem ve výškách dbejte zvýšené opatrnosti, aby jste nezpůsobili úraz sobě, nebo osobám v okolí. Demontáž svítidla doporučujeme svěřit pouze osobě s odpovídající elektrotechnickou kvalifikací. Popis Reflektory JUPITER LED jsou vyrobeny se slitiny hliníku. V zadní straně je umístěn chladič, na kterém je upevněn výkonový LED multičip. Napájení je zajištěno integrovaným driverem s konstantním proudem, který je umístěn pod víčkem v zadní straně svítidla. Svítidlo je určeno pro napájení běžným síťovým napětím AC V. Rozmezí napájení je však velmi široké, a svítidlo funguje v rozmezí napětí AC V. Svítidla se dodávají v barevných teplotách 3000K (denní bílá) a 4000K (chladná bílá). K upevnění slouží kovový upevňovací třmen, který umožňuje nasměrování svítidla ve vertikální ose. Svítidlo je opatřeno připojovacím kabelem o délce 40 cm. Svítidlo je nestmívatelné a je vhodné do vnitřního i venkovního prostředí. Není však určeno pro ponoření do vody. Výhodou tohoto svítidla je okamžité rozsvícení na plný výkon a vysoká odolnost proti častému spínání, proto je vhodné pro zapojení s pohybovými detektory (pohybová čidla). NBB Bohemia s.r.o., Sídliště 693, Benešov nad Ploučnicí
