RC Hobby 2.4 Ghz 3CH GFSK Port-DSC

Transkript

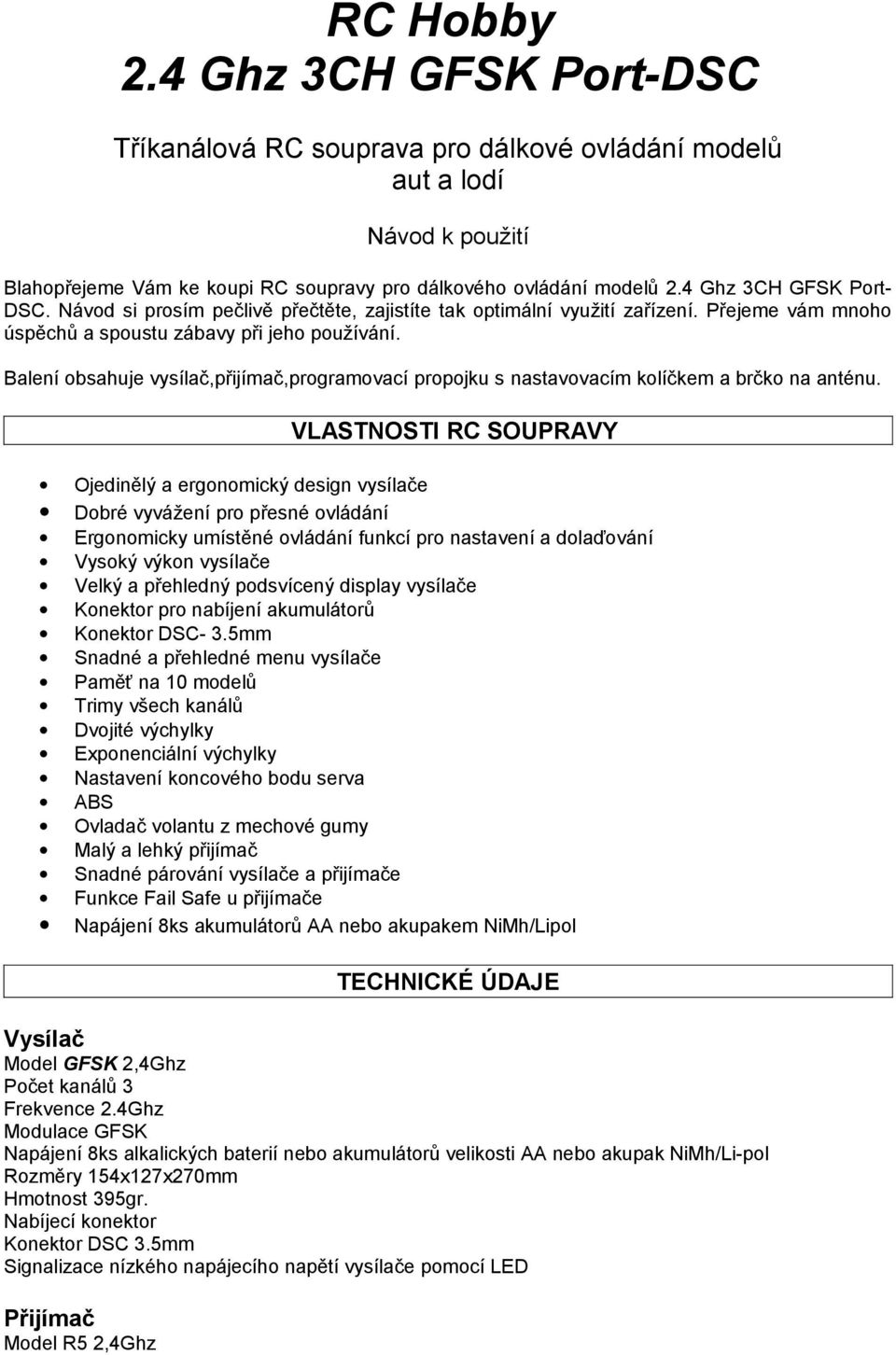

1 RC Hobby 2.4 Ghz 3CH GFSK Port-DSC Tříkanálová RC souprava pro dálkové ovládání modelů aut a lodí Návod k použití Blahopřejeme Vám ke koupi RC soupravy pro dálkového ovládání modelů 2.4 Ghz 3CH GFSK Port- DSC. Návod si prosím pečlivě přečtěte, zajistíte tak optimální využití zařízení. Přejeme vám mnoho úspěchů a spoustu zábavy při jeho používání. Balení obsahuje vysílač,přijímač,programovací propojku s nastavovacím kolíčkem a brčko na anténu. VLASTNOSTI RC SOUPRAVY Ojedinělý a ergonomický design vysílače Dobré vyvážení pro přesné ovládání Ergonomicky umístěné ovládání funkcí pro nastavení a dolaďování Vysoký výkon vysílače Velký a přehledný podsvícený display vysílače Konektor pro nabíjení akumulátorů Konektor DSC- 3.5mm Snadné a přehledné menu vysílače Paměť na 10 modelů Trimy všech kanálů Dvojité výchylky Exponenciální výchylky Nastavení koncového bodu serva ABS Ovladač volantu z mechové gumy Malý a lehký přijímač Snadné párování vysílače a přijímače Funkce Fail Safe u přijímače Napájení 8ks akumulátorů AA nebo akupakem NiMh/Lipol TECHNICKÉ ÚDAJE Vysílač Model GFSK 2,4Ghz Počet kanálů 3 Frekvence 2.4Ghz Modulace GFSK Napájení 8ks alkalických baterií nebo akumulátorů velikosti AA nebo akupak NiMh/Li-pol Rozměry 154x127x270mm Hmotnost 395gr. Nabíjecí konektor Konektor DSC 3.5mm Signalizace nízkého napájecího napětí vysílače pomocí LED Přijímač Model R5 2,4Ghz

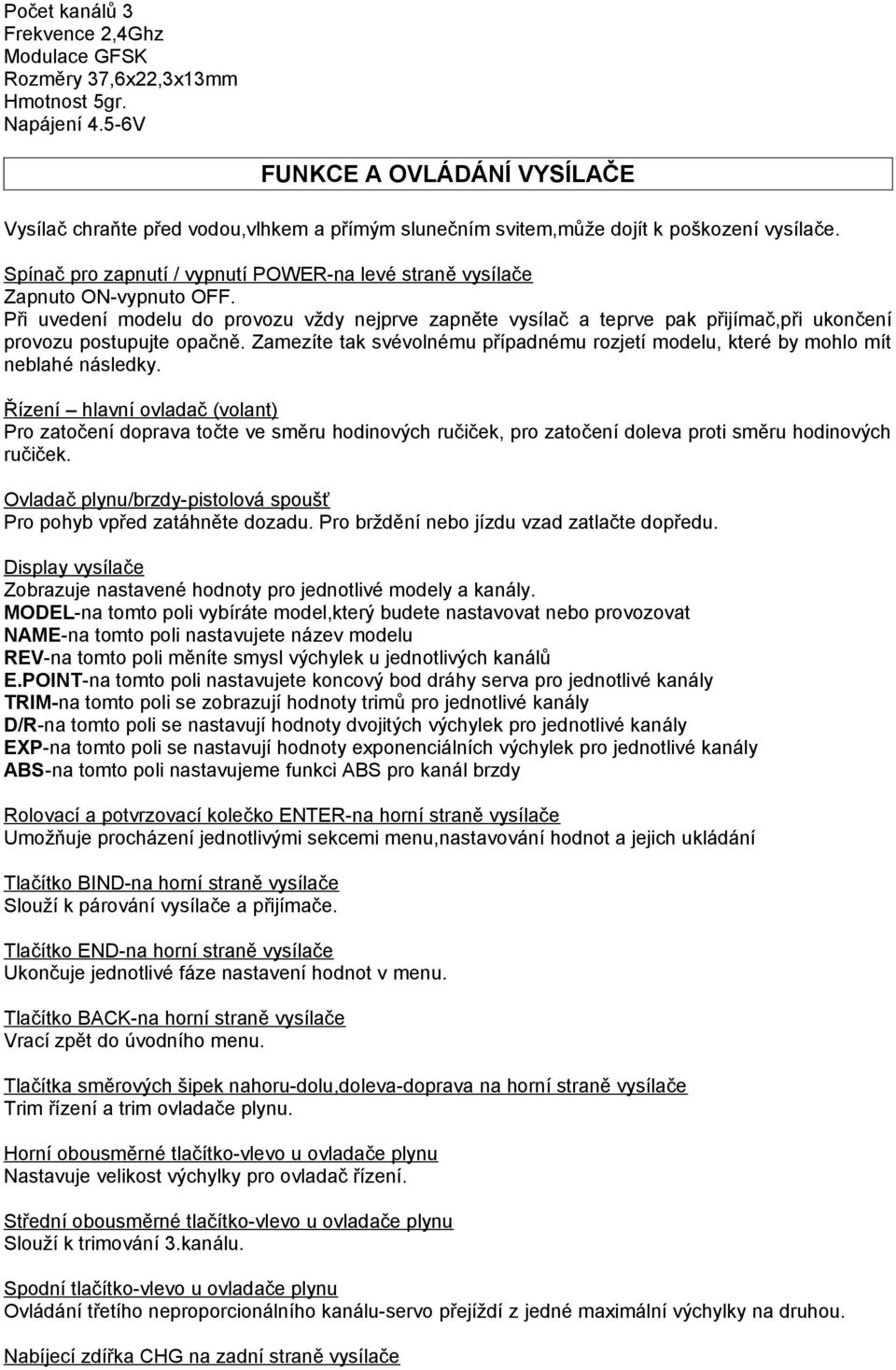

2 Počet kanálů 3 Frekvence 2,4Ghz Modulace GFSK Rozměry 37,6x22,3x13mm Hmotnost 5gr. Napájení 4.5-6V FUNKCE A OVLÁDÁNÍ VYSÍLAČE Vysílač chraňte před vodou,vlhkem a přímým slunečním svitem,může dojít k poškození vysílače. Spínač pro zapnutí / vypnutí POWER-na levé straně vysílače Zapnuto ON-vypnuto OFF. Při uvedení modelu do provozu vždy nejprve zapněte vysílač a teprve pak přijímač,při ukončení provozu postupujte opačně. Zamezíte tak svévolnému případnému rozjetí modelu, které by mohlo mít neblahé následky. Řízení hlavní ovladač (volant) Pro zatočení doprava točte ve směru hodinových ručiček, pro zatočení doleva proti směru hodinových ručiček. Ovladač plynu/brzdy-pistolová spoušť Pro pohyb vpřed zatáhněte dozadu. Pro brždění nebo jízdu vzad zatlačte dopředu. Display vysílače Zobrazuje nastavené hodnoty pro jednotlivé modely a kanály. MODEL-na tomto poli vybíráte model,který budete nastavovat nebo provozovat NAME-na tomto poli nastavujete název modelu REV-na tomto poli měníte smysl výchylek u jednotlivých kanálů E.POINT-na tomto poli nastavujete koncový bod dráhy serva pro jednotlivé kanály TRIM-na tomto poli se zobrazují hodnoty trimů pro jednotlivé kanály D/R-na tomto poli se nastavují hodnoty dvojitých výchylek pro jednotlivé kanály EXP-na tomto poli se nastavují hodnoty exponenciálních výchylek pro jednotlivé kanály ABS-na tomto poli nastavujeme funkci ABS pro kanál brzdy Rolovací a potvrzovací kolečko ENTER-na horní straně vysílače Umožňuje procházení jednotlivými sekcemi menu,nastavování hodnot a jejich ukládání Tlačítko BIND-na horní straně vysílače Slouží k párování vysílače a přijímače. Tlačítko END-na horní straně vysílače Ukončuje jednotlivé fáze nastavení hodnot v menu. Tlačítko BACK-na horní straně vysílače Vrací zpět do úvodního menu. Tlačítka směrových šipek nahoru-dolu,doleva-doprava na horní straně vysílače Trim řízení a trim ovladače plynu. Horní obousměrné tlačítko-vlevo u ovladače plynu Nastavuje velikost výchylky pro ovladač řízení. Střední obousměrné tlačítko-vlevo u ovladače plynu Slouží k trimování 3.kanálu. Spodní tlačítko-vlevo u ovladače plynu Ovládání třetího neproporcionálního kanálu-servo přejíždí z jedné maximální výchylky na druhou. Nabíjecí zdířka CHG na zadní straně vysílače

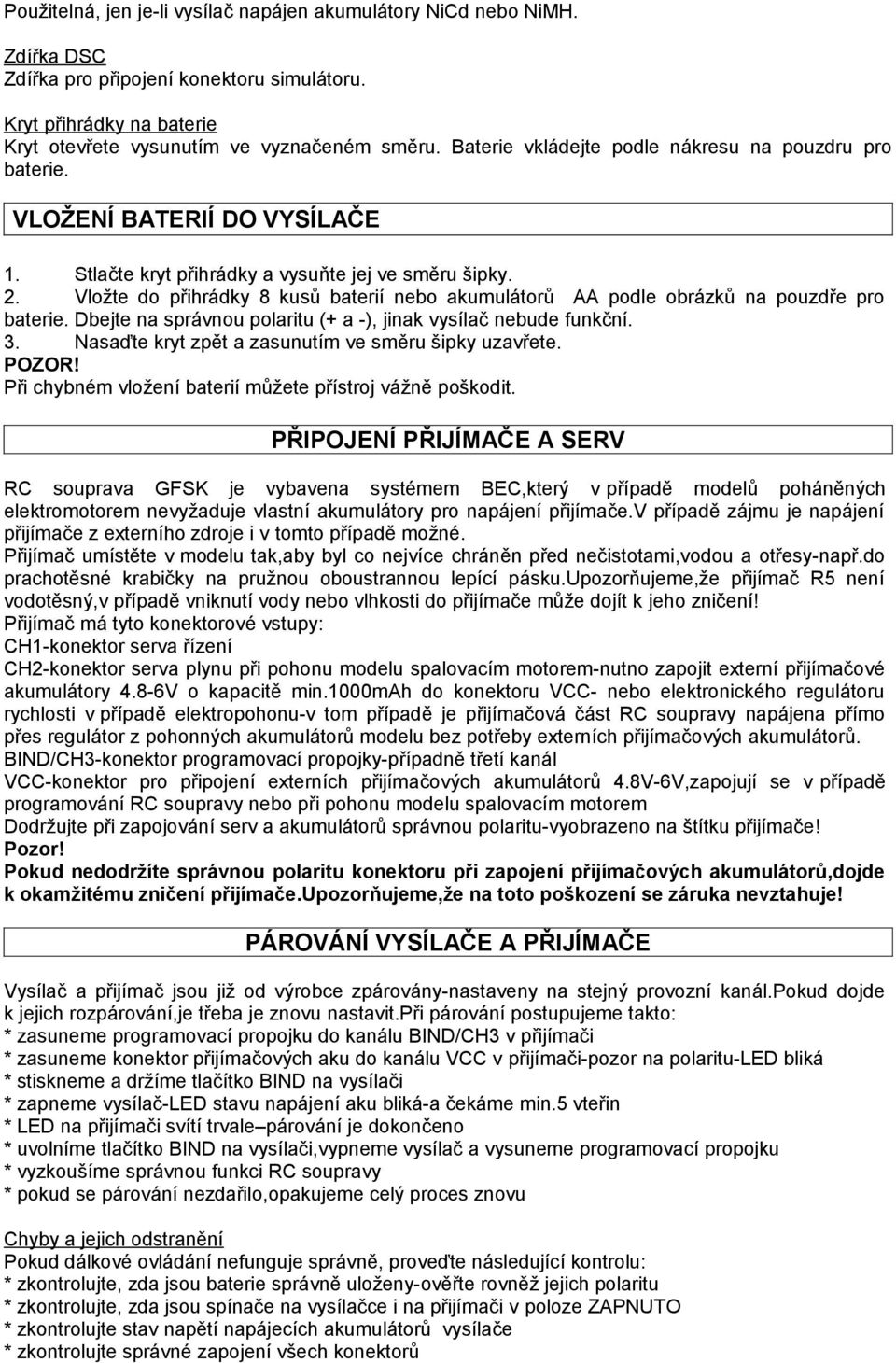

3 Použitelná, jen je-li vysílač napájen akumulátory NiCd nebo NiMH. Zdířka DSC Zdířka pro připojení konektoru simulátoru. Kryt přihrádky na baterie Kryt otevřete vysunutím ve vyznačeném směru. Baterie vkládejte podle nákresu na pouzdru pro baterie. VLOŽENÍ BATERIÍ DO VYSÍLAČE 1. Stlačte kryt přihrádky a vysuňte jej ve směru šipky. 2. Vložte do přihrádky 8 kusů baterií nebo akumulátorů AA podle obrázků na pouzdře pro baterie. Dbejte na správnou polaritu (+ a -), jinak vysílač nebude funkční. 3. Nasaďte kryt zpět a zasunutím ve směru šipky uzavřete. POZOR! Při chybném vložení baterií můžete přístroj vážně poškodit. PŘIPOJENÍ PŘIJÍMAČE A SERV RC souprava GFSK je vybavena systémem BEC,který v případě modelů poháněných elektromotorem nevyžaduje vlastní akumulátory pro napájení přijímače.v případě zájmu je napájení přijímače z externího zdroje i v tomto případě možné. Přijímač umístěte v modelu tak,aby byl co nejvíce chráněn před nečistotami,vodou a otřesy-např.do prachotěsné krabičky na pružnou oboustrannou lepící pásku.upozorňujeme,že přijímač R5 není vodotěsný,v případě vniknutí vody nebo vlhkosti do přijímače může dojít k jeho zničení! Přijímač má tyto konektorové vstupy: CH1-konektor serva řízení CH2-konektor serva plynu při pohonu modelu spalovacím motorem-nutno zapojit externí přijímačové akumulátory 4.8-6V o kapacitě min.1000mah do konektoru VCC- nebo elektronického regulátoru rychlosti v případě elektropohonu-v tom případě je přijímačová část RC soupravy napájena přímo přes regulátor z pohonných akumulátorů modelu bez potřeby externích přijímačových akumulátorů. BIND/CH3-konektor programovací propojky-případně třetí kanál VCC-konektor pro připojení externích přijímačových akumulátorů 4.8V-6V,zapojují se v případě programování RC soupravy nebo při pohonu modelu spalovacím motorem Dodržujte při zapojování serv a akumulátorů správnou polaritu-vyobrazeno na štítku přijímače! Pozor! Pokud nedodržíte správnou polaritu konektoru při zapojení přijímačových akumulátorů,dojde k okamžitému zničení přijímače.upozorňujeme,že na toto poškození se záruka nevztahuje! PÁROVÁNÍ VYSÍLAČE A PŘIJÍMAČE Vysílač a přijímač jsou již od výrobce zpárovány-nastaveny na stejný provozní kanál.pokud dojde k jejich rozpárování,je třeba je znovu nastavit.při párování postupujeme takto: * zasuneme programovací propojku do kanálu BIND/CH3 v přijímači * zasuneme konektor přijímačových aku do kanálu VCC v přijímači-pozor na polaritu-led bliká * stiskneme a držíme tlačítko BIND na vysílači * zapneme vysílač-led stavu napájení aku bliká-a čekáme min.5 vteřin * LED na přijímači svítí trvale párování je dokončeno * uvolníme tlačítko BIND na vysílači,vypneme vysílač a vysuneme programovací propojku * vyzkoušíme správnou funkci RC soupravy * pokud se párování nezdařilo,opakujeme celý proces znovu Chyby a jejich odstranění Pokud dálkové ovládání nefunguje správně, proveďte následující kontrolu: * zkontrolujte, zda jsou baterie správně uloženy-ověřte rovněž jejich polaritu * zkontrolujte, zda jsou spínače na vysílačce i na přijímači v poloze ZAPNUTO * zkontrolujte stav napětí napájecích akumulátorů vysílače * zkontrolujte správné zapojení všech konektorů

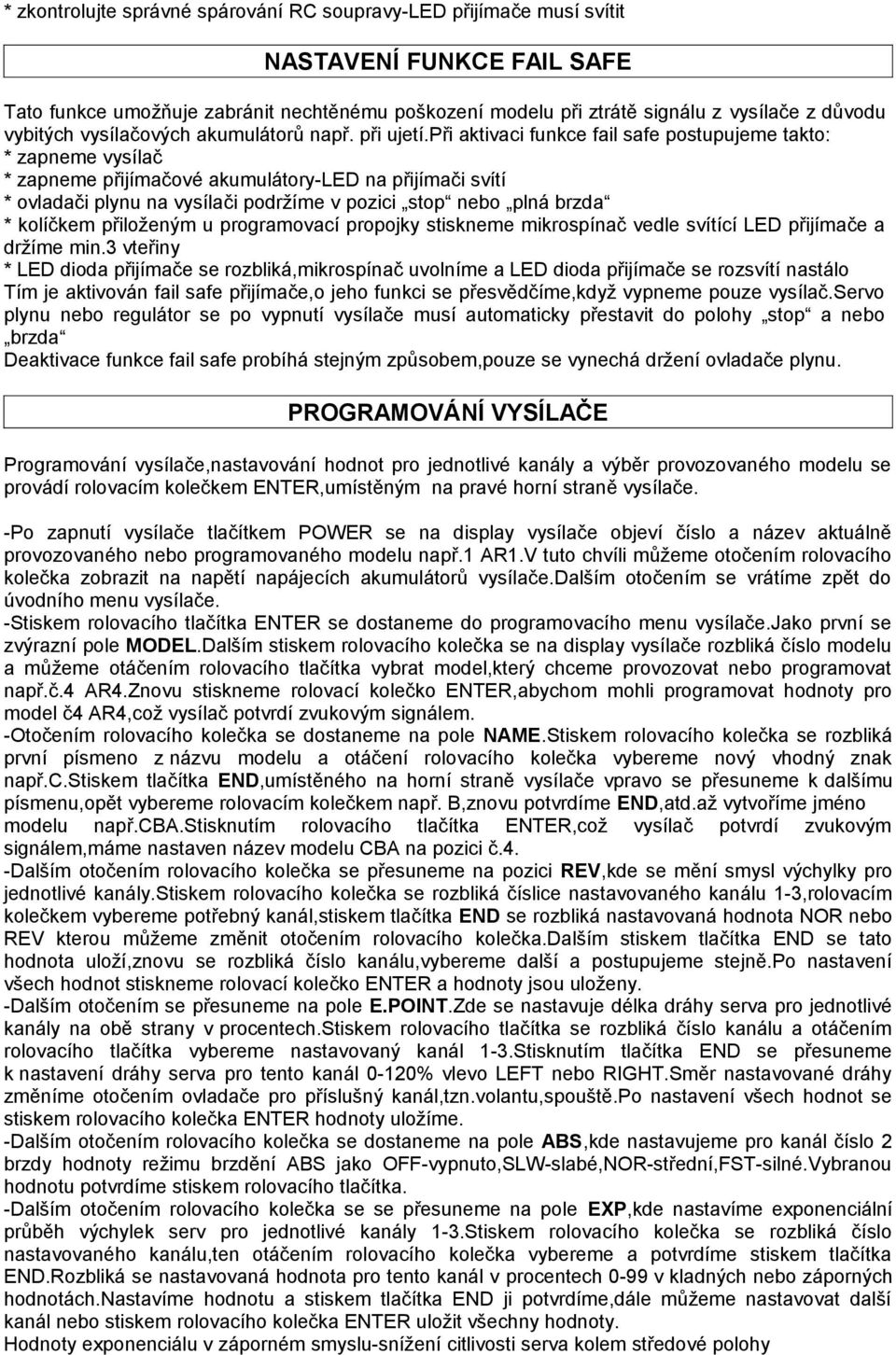

4 * zkontrolujte správné spárování RC soupravy-led přijímače musí svítit NASTAVENÍ FUNKCE FAIL SAFE Tato funkce umožňuje zabránit nechtěnému poškození modelu při ztrátě signálu z vysílače z důvodu vybitých vysílačových akumulátorů např. při ujetí.při aktivaci funkce fail safe postupujeme takto: * zapneme vysílač * zapneme přijímačové akumulátory-led na přijímači svítí * ovladači plynu na vysílači podržíme v pozici stop nebo plná brzda * kolíčkem přiloženým u programovací propojky stiskneme mikrospínač vedle svítící LED přijímače a držíme min.3 vteřiny * LED dioda přijímače se rozbliká,mikrospínač uvolníme a LED dioda přijímače se rozsvítí nastálo Tím je aktivován fail safe přijímače,o jeho funkci se přesvědčíme,když vypneme pouze vysílač.servo plynu nebo regulátor se po vypnutí vysílače musí automaticky přestavit do polohy stop a nebo brzda Deaktivace funkce fail safe probíhá stejným způsobem,pouze se vynechá držení ovladače plynu. PROGRAMOVÁNÍ VYSÍLAČE Programování vysílače,nastavování hodnot pro jednotlivé kanály a výběr provozovaného modelu se provádí rolovacím kolečkem ENTER,umístěným na pravé horní straně vysílače. -Po zapnutí vysílače tlačítkem POWER se na display vysílače objeví číslo a název aktuálně provozovaného nebo programovaného modelu např.1 AR1.V tuto chvíli můžeme otočením rolovacího kolečka zobrazit na napětí napájecích akumulátorů vysílače.dalším otočením se vrátíme zpět do úvodního menu vysílače. -Stiskem rolovacího tlačítka ENTER se dostaneme do programovacího menu vysílače.jako první se zvýrazní pole MODEL.Dalším stiskem rolovacího kolečka se na display vysílače rozbliká číslo modelu a můžeme otáčením rolovacího tlačítka vybrat model,který chceme provozovat nebo programovat např.č.4 AR4.Znovu stiskneme rolovací kolečko ENTER,abychom mohli programovat hodnoty pro model č4 AR4,což vysílač potvrdí zvukovým signálem. -Otočením rolovacího kolečka se dostaneme na pole NAME.Stiskem rolovacího kolečka se rozbliká první písmeno z názvu modelu a otáčení rolovacího kolečka vybereme nový vhodný znak např.c.stiskem tlačítka END,umístěného na horní straně vysílače vpravo se přesuneme k dalšímu písmenu,opět vybereme rolovacím kolečkem např. B,znovu potvrdíme END,atd.až vytvoříme jméno modelu např.cba.stisknutím rolovacího tlačítka ENTER,což vysílač potvrdí zvukovým signálem,máme nastaven název modelu CBA na pozici č.4. -Dalším otočením rolovacího kolečka se přesuneme na pozici REV,kde se mění smysl výchylky pro jednotlivé kanály.stiskem rolovacího kolečka se rozbliká číslice nastavovaného kanálu 1-3,rolovacím kolečkem vybereme potřebný kanál,stiskem tlačítka END se rozbliká nastavovaná hodnota NOR nebo REV kterou můžeme změnit otočením rolovacího kolečka.dalším stiskem tlačítka END se tato hodnota uloží,znovu se rozbliká číslo kanálu,vybereme další a postupujeme stejně.po nastavení všech hodnot stiskneme rolovací kolečko ENTER a hodnoty jsou uloženy. -Dalším otočením se přesuneme na pole E.POINT.Zde se nastavuje délka dráhy serva pro jednotlivé kanály na obě strany v procentech.stiskem rolovacího tlačítka se rozbliká číslo kanálu a otáčením rolovacího tlačítka vybereme nastavovaný kanál 1-3.Stisknutím tlačítka END se přesuneme k nastavení dráhy serva pro tento kanál 0-120% vlevo LEFT nebo RIGHT.Směr nastavované dráhy změníme otočením ovladače pro příslušný kanál,tzn.volantu,spouště.po nastavení všech hodnot se stiskem rolovacího kolečka ENTER hodnoty uložíme. -Dalším otočením rolovacího kolečka se dostaneme na pole ABS,kde nastavujeme pro kanál číslo 2 brzdy hodnoty režimu brzdění ABS jako OFF-vypnuto,SLW-slabé,NOR-střední,FST-silné.Vybranou hodnotu potvrdíme stiskem rolovacího tlačítka. -Dalším otočením rolovacího kolečka se se přesuneme na pole EXP,kde nastavíme exponenciální průběh výchylek serv pro jednotlivé kanály 1-3.Stiskem rolovacího kolečka se rozbliká číslo nastavovaného kanálu,ten otáčením rolovacího kolečka vybereme a potvrdíme stiskem tlačítka END.Rozbliká se nastavovaná hodnota pro tento kanál v procentech 0-99 v kladných nebo záporných hodnotách.nastavíme hodnotu a stiskem tlačítka END ji potvrdíme,dále můžeme nastavovat další kanál nebo stiskem rolovacího kolečka ENTER uložit všechny hodnoty. Hodnoty exponenciálu v záporném smyslu-snížení citlivosti serva kolem středové polohy

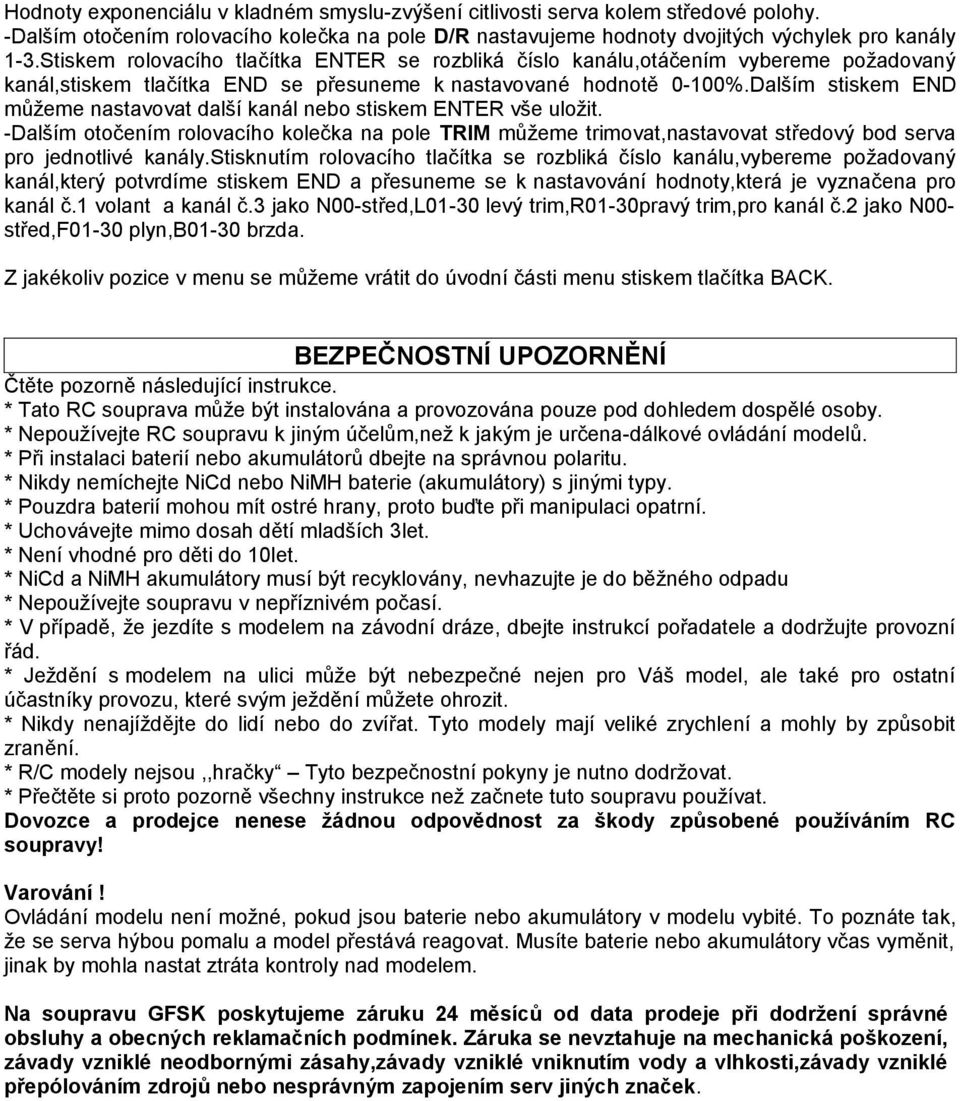

5 Hodnoty exponenciálu v kladném smyslu-zvýšení citlivosti serva kolem středové polohy. -Dalším otočením rolovacího kolečka na pole D/R nastavujeme hodnoty dvojitých výchylek pro kanály 1-3.Stiskem rolovacího tlačítka ENTER se rozbliká číslo kanálu,otáčením vybereme požadovaný kanál,stiskem tlačítka END se přesuneme k nastavované hodnotě 0-100%.Dalším stiskem END můžeme nastavovat další kanál nebo stiskem ENTER vše uložit. -Dalším otočením rolovacího kolečka na pole TRIM můžeme trimovat,nastavovat středový bod serva pro jednotlivé kanály.stisknutím rolovacího tlačítka se rozbliká číslo kanálu,vybereme požadovaný kanál,který potvrdíme stiskem END a přesuneme se k nastavování hodnoty,která je vyznačena pro kanál č.1 volant a kanál č.3 jako N00-střed,L01-30 levý trim,r01-30pravý trim,pro kanál č.2 jako N00- střed,f01-30 plyn,b01-30 brzda. Z jakékoliv pozice v menu se můžeme vrátit do úvodní části menu stiskem tlačítka BACK. BEZPEČNOSTNÍ UPOZORNĚNÍ Čtěte pozorně následující instrukce. * Tato RC souprava může být instalována a provozována pouze pod dohledem dospělé osoby. * Nepoužívejte RC soupravu k jiným účelům,než k jakým je určena-dálkové ovládání modelů. * Při instalaci baterií nebo akumulátorů dbejte na správnou polaritu. * Nikdy nemíchejte NiCd nebo NiMH baterie (akumulátory) s jinými typy. * Pouzdra baterií mohou mít ostré hrany, proto buďte při manipulaci opatrní. * Uchovávejte mimo dosah dětí mladších 3let. * Není vhodné pro děti do 10let. * NiCd a NiMH akumulátory musí být recyklovány, nevhazujte je do běžného odpadu * Nepoužívejte soupravu v nepříznivém počasí. * V případě, že jezdíte s modelem na závodní dráze, dbejte instrukcí pořadatele a dodržujte provozní řád. * Ježdění s modelem na ulici může být nebezpečné nejen pro Váš model, ale také pro ostatní účastníky provozu, které svým ježdění můžete ohrozit. * Nikdy nenajíždějte do lidí nebo do zvířat. Tyto modely mají veliké zrychlení a mohly by způsobit zranění. * R/C modely nejsou,,hračky Tyto bezpečnostní pokyny je nutno dodržovat. * Přečtěte si proto pozorně všechny instrukce než začnete tuto soupravu používat. Dovozce a prodejce nenese žádnou odpovědnost za škody způsobené používáním RC soupravy! Varování! Ovládání modelu není možné, pokud jsou baterie nebo akumulátory v modelu vybité. To poznáte tak, že se serva hýbou pomalu a model přestává reagovat. Musíte baterie nebo akumulátory včas vyměnit, jinak by mohla nastat ztráta kontroly nad modelem. Na soupravu GFSK poskytujeme záruku 24 měsíců od data prodeje při dodržení správné obsluhy a obecných reklamačních podmínek. Záruka se nevztahuje na mechanická poškození, závady vzniklé neodbornými zásahy,závady vzniklé vniknutím vody a vlhkosti,závady vzniklé přepólováním zdrojů nebo nesprávným zapojením serv jiných značek.
