Přišroubování úchytu dřevěných dveří k horní hraně dřevěných dveří vrut 5 x 50 6 ks

Rozměr: px
Začít zobrazení ze stránky:

Download "Přišroubování úchytu dřevěných dveří k horní hraně dřevěných dveří vrut 5 x 50 6 ks"

Transkript

1 TRIX ZERO Součástí dodaného balíčku kování jsou tyto komponenty : 1. Sada vozíčků: Sada vozíčků obsahuje : Vozíčky (vozíček je určen pro skleněné dveře tl.8, 10 a 12 mm a grafosklo do tl.12 mm a pro dřevěné dveře o tloušťce 40 mm) úchyty pro dřevěné dveře (L profil ) úchyty pro skleněné dveře aktivátor (kolík 5x26 mm, nosná hliníková část a šroub s půlkulatou hlavou imbus M4x8) 1 levý, 1 pravý použije se pouze 1ks dle požadované orientace Tiché dorazy na stranu otevírání i zavírání 3. vodítko pro dřevěné a skleněné dveře včetně kotvícího materiálu 4. Boční krytky (s ochrannou fólií) 5. Kotvící a spojovací materiál : pro kotvení na zeď : příslušný počet vrutů 5x50 + hmoždinek dle délky posuvného systému Spojovací materiál : sešroubování krycího profilu ke kolejnici šroub M3 x 6 dle délky posuvného systému Přišroubování tichých dorazů šroub s kuželovou zápustnou hlavou 4x20 4 ks + 4hranná matice nízká 4 ks matic Přišroubování bočních krytek Torx 2,9 x 13 6 ks Sešroubování vozíčku a úchytu pro : skleněné dveře šroub M6x20 nebo M6x25 8 ks, stavěcí šroub M5x20 4 ks dřevěné dveře šroub M6x10 8 ks, stavěcí šroub M4x10 4 ks Přišroubování úchytu dřevěných dveří k horní hraně dřevěných dveří vrut 5 x 50 6 ks 6. Kartáček do profilu kolejnice a předního krycího profilu dle délky posuvného systému 7. Imbusové klíče 1

2 Jednokřídlé skleněné dveře Poloha otevřených dveří Vodítko Ov = Vp + ph + 30,4 Poloha zavřených dveří Vp Průchozí výška Sp Průchozí šířka Ph přesah dveří přes horní hranu pb1..přesah dveří přes boční hranu /zavřeno pb2..přesah dveří přes boční hranu/ otevřeno Lc. Celková délka profilů Vsk..Výška skleněného křídla Ssk.. Šířka skleněného křídla Ov Osa vrtání Doporučená mezera mezi spodní hranou dveří a podlahou je 7 mm Vzdálenost mezi stěnou a skleněnými dveřmi je cca 26 mm tato vzdálenost není závislá na tloušťce skla Drážka v profilu kolejnice, ve které se provádí kotvení celého systému do zdi. V drážce jsou předvrtané a zahloubené otvory na vruty 5x50 mm 2

3 Montážní návod - skleněné dveře Montáž vozíčků 1. Dle obrázku přišroubujeme kolečko vozíčku kolečko je excentrické pomocí polohy namontování kolečka lze regulovat výškové osazení dveří Dodržení orientace (zadní a přední strana dveří) je důležité pro skleněné dveře přesně požadovaného designu na pohledové straně nebo straně u zdi. Dále je nutné s touto skutečností počítat z důvodu orientace kování miska, madlo Zadní strana dveří u zdi Přední strana dveří 2. Sešroubujeme vozíček dle obrázku : skleněné dveře i plochy vozíčku je nutné v místě styčné plochy očistit a odmastit. Části vozíčků přiložíme ke dveřím a přišroubujeme šrouby A neutahujeme. Potom přišroubujeme 2 stavěcí šrouby B (4 Nm). Nakonec utáhneme šrouby A (8 Nm). Pro utažení použijeme momentový klíč utažení na hodnoty v závorkách. Správná poloha vozíčku viz obrázek níže správnou polohu dosáhneme nastavením stavěcích šroubů Šroub A : šroub M6x20 (sklo 8mm) DIN:7991 šroub M6x25 (sklo 10-12mm) DIN:7991 Šroub B : stavěcí šroub M5x20 DIN:913 3

4 Montážní návod - skleněné dveře 4

5 Montážní návod - skleněné dveře 3. Na horní hranu vozíku přišroubujeme přiloženým šroubem M4x8 aktivátor (kolík 5x26mm nasunutý v hliníkové nosné části) K posuvu lze dokoupit tichý doraz TA60 - jde o stejný typ tichého dorazu, který je za příplatek dodáván do stavebních pouzder NORMA a LATENTE line 4. Nastavením polohy namontování kolečka lze regulovat výškové osazení dveří 5

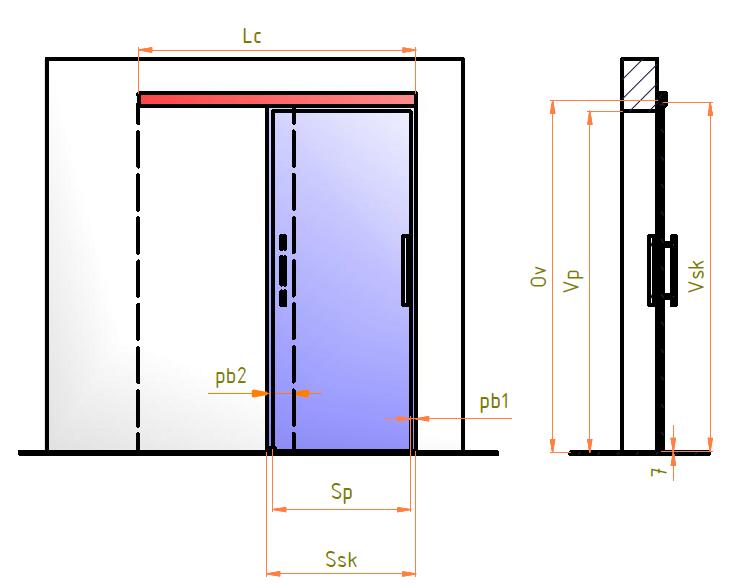

6 ph 30,4 7 Ov Vp Jednokřídlé dřevěné dveře Lc Vp Průchozí výška Sp Průchozí šířka Ph přesah dveří přes Poloha horní hranu otevřených pb1..přesah dveří přes dveří boční hranu /zavřeno pb2..přesah dveří přes boční hranu/ otevřeno Poloha Lc. Celková délka profilů pb2 zavřených Vdk..Výška dřevěného dveří křídla pb1 Sdk..Šířka dřevěného křídla Ov Osa vrtání Vodítko Ov = Vp + ph + 30,4 Sp Sdk Doporučená mezera mezi spodní hranou dveří a podlahou 7 mm kolejnice Šroub TORX 2,9 x 13 Tichý doraz (Slidix) Osa vrtání Aktivátor Krycí profil TRIX ZERO - čelo ZEĎ Vozíček a úchyt pro dřevěné dveře Kartáček Dřevěné dveře 10 Maximální doporučená tloušťka dřevěných dveří je 40 mm - vzdálenost dveří od stěny je cca 10 mm. 6

7 Montážní návod - dřevěné dveře Montáž vozíčků 1. Dle obrázku přišroubujeme kolečko vozíčku kolečko je excentrické pomocí polohy namontování kolečka lze regulovat výškové osazení dveří 2. Na horní hraně dveří je nutné vyfrézovat drážku na úchyt dřevěných dveří dle obrázku 20x210x4mm. K dřevěným dveřím přišroubujeme do vyfrézované drážky L profil úchytu ve vzdálenosti dle obrázku Zadní strana dveří u zdi Dodržení orientace (zadní a přední strana dveří) je důležité pro dveře přesně požadovaného designu na pohledové straně nebo straně u zdi. Dále je nutné s touto skutečností počítat z důvodu orientace kování miska, madlo Přední strana dveří 7

8 Montážní návod - dřevěné dveře 3. Sešroubujeme vozíček dle obrázku : Části vozíčků s kolečkem přiložíme ke dveřím a přišroubujeme šrouby A neutahujeme. Potom přišroubujeme 2 stavěcí šrouby B (4 Nm). Nakonec utáhneme šrouby A (8 Nm). Pro utažení použijeme momentový klíč utažení na hodnoty v závorkách. Správná poloha vozíčku viz obrázek níže správnou polohu dosáhneme nastavením stavěcích šroubů Šroub A : šroub M6x 10 DIN:7991 Šroub B : stavěcí šroub M4x 10 DIN:913 8

9 Montážní návod - dřevěné dveře 4. Na horní hranu vozíku přišroubujeme přiloženým šroubem M4x8 aktivátor (kolík 5x26mm nasunutý v hliníkové nosné části) Polohu aktivátoru lze upravit posunem šroubu M4x8 v drážce hliníkové nosné části aktivátoru Nastavením polohy namontování kolečka lze regulovat výškové osazení dveří - obrázek je s úchytem na skleněné dveře (nastavení polohy kolečka platí i pro dřevěné dveře) 9

10 Montážní návod - obecný Montážní postup při kotvení na zeď: Při montáži je nutné dbát na to, aby podkladová plocha byla rovná. V případě nerovného podkladového povrchu a nevhodné montáže dojde k situaci, kdy profil kolejnice kopíruje nerovnosti stěny a tím se stává posuvný systém nefunkční. V případě nerovnosti podkladového povrchu je nutné provést vypodložení. Případný odskok posuvného systému od zdi, který vznikl jeho vypodložením doporučujeme zatmelit vhodným tmelem (silikon) Kotvení posuvného systému je možné pouze do vhodné nosné konstrukce zeď, trámy. Nelze kotvit přímo do SDK, pod SDK musí být v místě kotvení posuvného systému připravena vhodná nosná konstrukce. Nerovný podklad (zeď) Profil kolejnice Šrouby, kterými je kolejnice přišroubovaná k nerovné zdi dojde k deformaci profilu posuvný systém je nefunkční Zdeformovaný profil kolejnice montáž na nerovný podklad bez vypodložení Vypodložení Správná montáž profilu kolejnice na křivou zeď - vypodložení 10

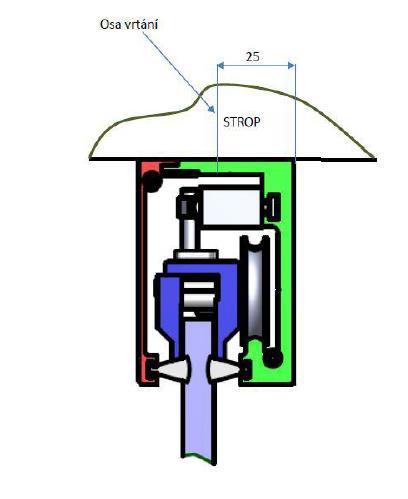

11 1. Vypočítáme si výšku osy vrtání Ov, případně výšku spodní hranu profilu kolejnice Vsp. Spodní hrana profilu kolejnice je o 30,4 mm níže oproti vypočítané ose vrtání. Ov = Vp + ph + 30,4 Vsp = Vp + ph (nebo Ov 30,4) Ph = přesah dveří přes horní hranu = vzdálenost spodní hrany profilu kolejnice od průchozí výšky = mezera mezi spodní hranou ZEĎ profilu kolejnice a stavebním otvorem Ov = výška osy vrtání : předvrtané a zahloubené otvory na vruty 5 x 50 skleněné dveře 26 Vsp = výška spodní hrany profilu Vp = průchozí výška = výška kolejnice stavebního otvoru dřevěné dveře Vzdálenost skleněných dveří od zdi je pro skleněné dveře tl.10mm cca 26 mm, vzdálenost dřevěných dveří tl.40 mm od zdi je cca 10 mm Profil kolejnice přiložíme do vypočítané výšky (Ov nebo Vsp). Přes vyfrézované drážky na kraji profilu kolejnice si označíme výšku vrtání. V označených místech vyvrtáme otvory. 11

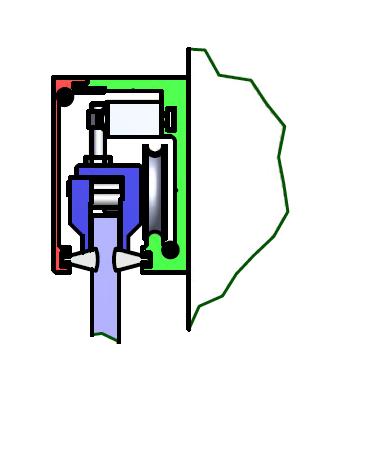

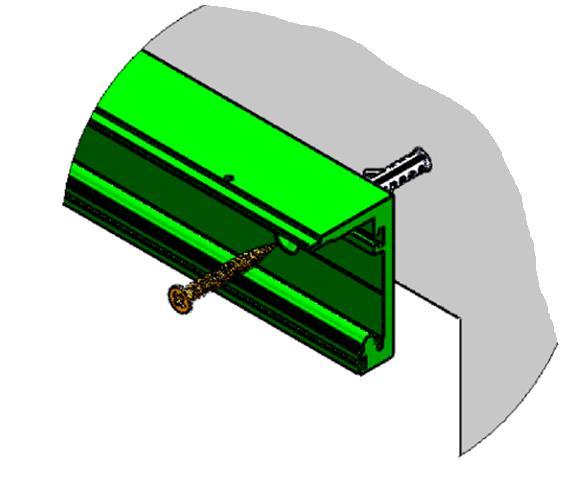

12 3. Profil kolejnice přišroubujeme do těchto otvorů šrouby neutahujeme. Zkontrolujeme, zda je podkladová plocha rovná v případě, že není, je nutné si připravit vhodný podkladový materiál na její vypodložení. Zkontrolujeme polohu kolejnice vodováhou. Polohu kolejnice lze srovnat jejím posunem v krajních vyfrézovaných drážkách 12

13 4. Po vyrovnání kolejnice si dle předvrtaných otvorů označíme výšku vrtání zbývajících otvorů. Kolejnici odšroubujeme a vyvrtáme zbývající otvory 5. Kolejnici ukotvíme na zeď hlavičky šroubů musí být zapuštěné zkontrolujeme vodováhou polohu kolejnice 13

14 6. na dveře přichytíme vozíčky pro posuv TRIX ZERO, včetně aktivátoru - postup viz. výše 7. takto připravené křídlo nasuneme na kolejnici Postup nasazení vozíčku do kolejnice 14

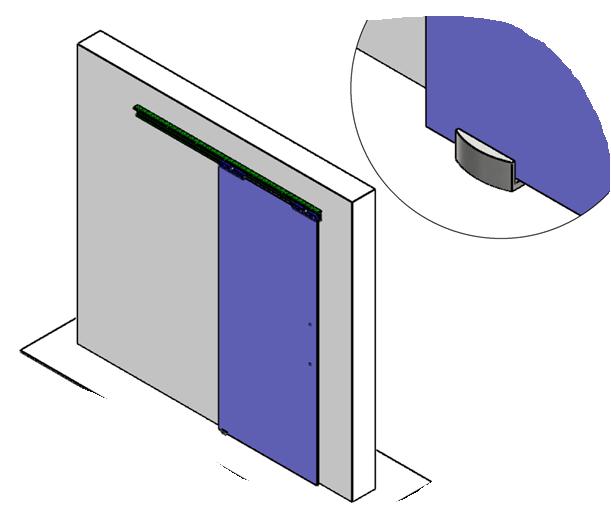

15 8. odměříme si vzdálenost vodítka skla viz obrázky. Po odměření polohy vodítka vysuneme dveřní křídlo mimo kotvící oblast vodítka a upevníme ho pomocí přiloženého kotvícího materiálu. Průchozí otvor dveře stěna Dveřní křídlo Vodítko 15

16 Průchozí otvor 16

17 9. dveřní křídlo nasuneme zpět do kolejnice a do profilu zasuneme čtverhranné matice, na které přichytíme tlumiče tichého dorazu neutahujeme!!! Čtyřhranné matice 17

18 10. zasuneme dveřní křídlo do krajních poloh a utáhneme tlumič (tichý doraz) v poloze aktivní vyzkoušíme funkčnost posuvu. Pokud jsou tlumiče ve správné poloze, potom utáhneme šrouby, kterými jsme je přišroubovali. V případě, že poloha tlumičů nevyhovuje, tak provedeme jejich posun do správné polohy. Vzdálenost tichého dorazu od kraje posuvného systému je závislá na poloze namontování vozíčků na dveřní křídlo vzdálenost vozíčku od boční hrany dveřního křídla Tlumič v poloze neaktivní Tlumič v poloze aktivní 18

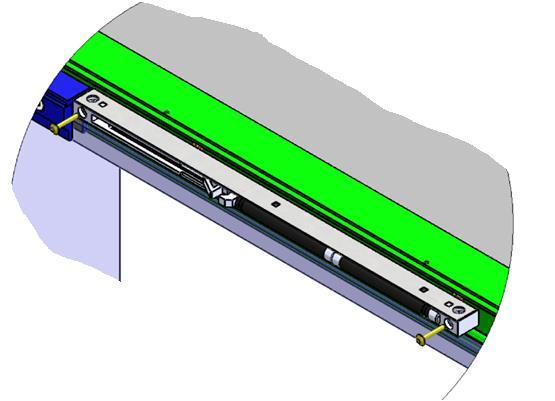

19 Matice, do kterých se šroubuje tichý doraz Tichý doraz Šroub na přišroubování ticého dorazu 19

20 Šrouby, kterými se šroubuje tichý doraz do profilu kolejnice Tichý doraz Přišroubování kolejnice ke zdi Vozíček Aktivátor 20

21 11. do kolejnice a krycího profilu zasuneme kartáčky 21

22 12. krycí profil přišroubujeme ke kolejnici pomocí přiložených šroubů U varianty kotvení na zeď se provádí sešroubování shora profilů U varianty kotvení do stropu se provádí sešroubování zevnitř profilů Sešroubování se provádí zevnitř profilů viz obrázky. Podle toho, jak šrouby postupně šroubujeme, tak musíme posunovat dveře, abychom se k předvrtaným otvorům dostali. Použité šrouby 3 x 6 mm se zápustnou hlavou - imbus 22

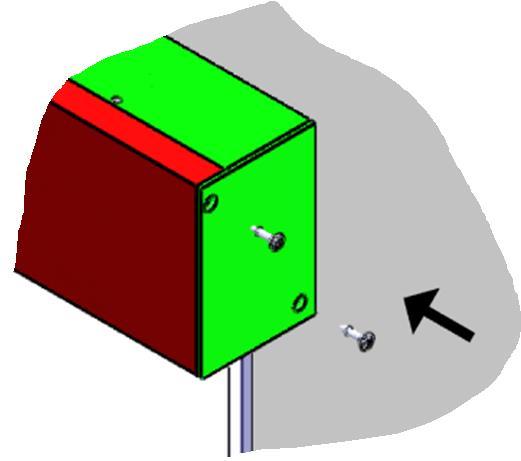

23 13. uzavřeme bočními krytkami přišroubujeme 3 ks šroubů TORX 2,9 x 13 mm TRIX ZERO kotvení do stropu : výroba na zakázku Při kotvení do stropu je stejný montážní postup jako při kotvení do zdi pouze s tím rozdílem, že se kotví do předvrtaných otvorů v horní části profilu kolejnice. Sešroubování předního krycího profilu a kolejnice se provádí zevnitř profilů viz. bod 12 obrázek kotvení do stropu I zde je nutné při montáži dbát na to, aby podkladová plocha byla rovná. V případě nerovného podkladového povrchu a nevhodné montáže dojde k situaci, kdy profil kolejnice kopíruje nerovnosti stropu a tím se stává posuvný systém nefunkční. V případě nerovnosti podkladového povrchu je nutné provést vypodložení. Případný odskok posuvného systému od stropu, který vznikl jeho vypodložením doporučujeme zatmelit vhodným tmelem (silikon) Kotvení posuvného systému je možné pouze do vhodné nosné konstrukce zděný strop, betonový strop, trámy. Nelze kotvit přímo do SDK, pod SDK musí být v místě kotvení posuvného systému připravena vhodná nosná konstrukce. 23

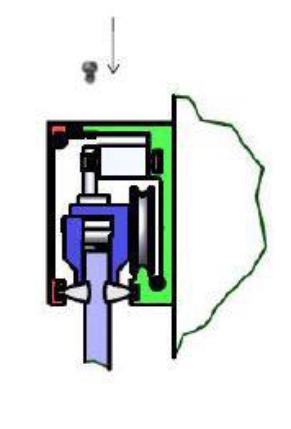

24 skleněné dveře Dřevěné dveře 24
