1 Montážní návod DORMA AGILE 150 DORMOTION Montáž na stěnu Obsah: S Důležité informace S Potřebné nářadí S Příprava skla DORMOTION L S Rozsah dodávky DORMOTION L S Příprava skla DORMOTION XL S Rozsah dodávky DORMOTION XL S Pozice pojezdové kolejnice vzhledem k průchozímu otvoru S Montáž úhelníkového profilu S Montáž podlahového vodítka S Montáž svěrných vozíků S Příprava pojistky proti vysazení S Konečná montáž podlahového vodítka S Montáž pružinové tlumicí jednotky S. 12/ Příslušenství posuvných dveří a upevnění pojezdového profilu S Nastavení výšky S Nastavení pojistky proti vysazení S.15/ Nastavení dorazů křídel S Nastavení startérů DORMOTION S Ochrana hran skla S Montáž kartáčkových profilů (volitelné) S Montáž bočních krytek DORMA-Glas Vydání /

Montáž úhelníkového profilu S. 8........... 2. Montáž podlahového vodítka S. 9........... 3. Montáž svěrných vozíků S. 10........... 4. Příprava pojistky proti vysazení S. 10........... 5.

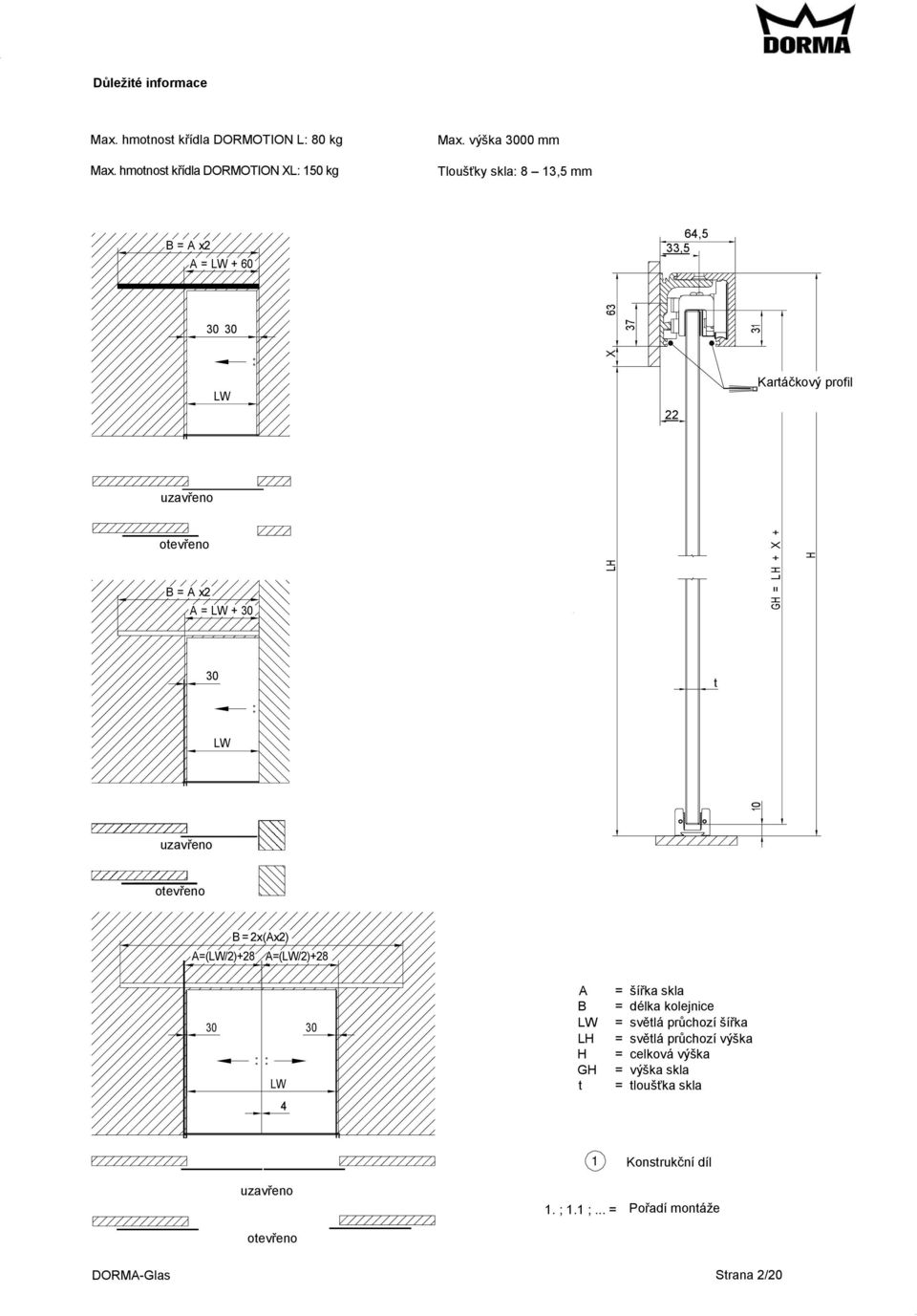

2 Důležité informace Max. hmotnost křídla DORMOTION L: 80 kg Max. hmotnost křídla DORMOTION XL: 150 kg Max. výška 3000 mm Tloušťky skla: 8 13,5 mm B = A x2 A = LW ,5 33, LW uzavřeno otevřeno B = A x2 A = LW LW LH X t Kartáčkový profil GH = LH + X + 20 H uzavřeno otevřeno B = 2x(Ax2) A=(LW/2)+28 A=(LW/2) LW 4 A B LW LH H GH t = šířka skla = délka kolejnice = světlá průchozí šířka = světlá průchozí výška = celková výška = výška skla = tloušťka skla 1 Konstrukční díl uzavřeno 1. ; 1.1 ;... = Pořadí montáže otevřeno DORMA-Glas Strana 2/20

Kartáčkový profil GH = LH + X + 20 H uzavřeno otevřeno B = 2x(Ax2) A=(LW/2)+28 A=(LW/2)+28 30 30 LW 4 A B LW LH H GH t = šířka skla = délka

Důležité informace Skla se samočisticím potahem nejsou vhodná pro AGILE 150, pokud nebyl potah v oblasti svěracích ploch (proužky 20 mm na horní hraně skla) vyříznut.

3 Důležité informace Skla se samočisticím potahem nejsou vhodná pro AGILE 150, pokud nebyl potah v oblasti svěracích ploch (proužky 20 mm na horní hraně skla) vyříznut. Před montáží se musí plochy skla vyčistit v oblasti svěracích ploch. Použijte prosím čistič skla, který neobsahuje silikony a olej (např. aceton). Předpokladem pro montáž lišty je vyrovnaná a nosná podkladová konstrukce popř. stěna s max. tolerancí 2 mm na metr. Při odborné obsluze zařízení a normální frekvenci provozu (20 cyklů za den) je zaručen bezúdržbový provoz s dobou použití minimálně 5 let. Při vyšší frekvenci doporučujeme uzavřít smlouvu o roční údržbě mezi montážní firmou a koncovým uživatelem. Potřebné nářadí 2,5 mm 4 mm DORMA-Glas Strana 3/20

Předpokladem pro montáž lišty je vyrovnaná a nosná podkladová konstrukce popř. stěna s max. tolerancí 2 mm na metr.

Příprava skla DORMOTION L Rozsah dodávky DORMOTION L 1..... Úhelníkový profil 2...... Pojezdový profil 3...... Šrouby DIN 7991 M6x12 4...... Svěrací vozík 5...... Křídlový doraz 6.

4 Příprava skla DORMOTION L Rozsah dodávky DORMOTION L Úhelníkový profil Pojezdový profil Šrouby DIN 7991 M6x Svěrací vozík Křídlový doraz Pružinový tlumič DORMOTION L Startéry Dormotion Podlahové vodítko Sáček s příslušenstvím a spojovacím materiálem Boční krytky Ochrana hran skla Kartáčkový profil výhledu (volitelně) DORMA-Glas Strana 4/20

..... Startéry Dormotion 8...... Podlahové vodítko 9...... Sáček s příslušenstvím a spojovacím materiálem 10.

Příprava skla DORMOTION XL Rozsah dodávky DORMOTION XL 1..... Úhelníkový profil 2...... Pojezdový profil 3...... Šrouby DIN 7991 M6x12 4...... Svěrací vozík 5...... Křídelní dorazy 6.

5 Příprava skla DORMOTION XL Rozsah dodávky DORMOTION XL Úhelníkový profil Pojezdový profil Šrouby DIN 7991 M6x Svěrací vozík Křídelní dorazy Pružinový tlumič DORMOTION XL Startéry Dormotion Podlahové vodítko Sáček s příslušenstvím a se spojovacím materiálem Boční krytky Ochrana hran skla Kartáčkový profil (volitelně) DORMA-Glas Strana 5/20

..... Startéry Dormotion 8...... Podlahové vodítko 9...... Sáček s příslušenstvím a se spojovacím materiálem 10.

6 Pozice pojezdové kolejnice vzhledem k průchozímu otvoru Jednokřídlé dveře P = M + 5 P M uzavřeny... = P M Boční krytka Skleněné křídlo M= přesah skla (doporučený 30 mm) P = přesah pojezdového profilu M = X (Y/2) 25 M 25 Y... =... (.../2) 25 M X Y X M = přesah skla X = pozice madla na skleněných dveřích Y = šířka rukojeti Přesah skla (M) se smí lišit od doporučeného rozměru na základě různých parametrů jako např. poloha madla na křídle nebo tloušťka rukojetí. DORMA-Glas Strana 6/20

.. + 5 P M Boční krytka Skleněné křídlo M= přesah skla (doporučený 30 mm) P = přesah pojezdového profilu M = X (Y/2) 25 M

7 1. Montáž úhelníkového profilu Dodávané šrouby a hmoždinky nejsou vhodné pro každý podklad. Pro příslušný podklad použijte vhodný upevňovací materiál! ø 8 mm DORMA-Glas Strana 7/20

8 2. Montáž podlahového vodítka! Pro příslušný podklad použijte vhodný upevňovací materiál! mm povolit 2.3 ø 8 mm (tloušťka skla/2) 2.5 DORMA-Glas Strana 8/20

upevňovací materiál! 2.2 2.1 2 mm povolit 2.

3. Montáž svěracího vozíku Jednokřídlé dveře 35 35 Dvoukřídlé dveře Pozor: Pro dosažení nejlepší možné ochrany skla doporučujeme použít u protiběžných posuvných dveří distanční držák obj. č.: 29.420.

9 3. Montáž svěracího vozíku Jednokřídlé dveře Dvoukřídlé dveře Pozor: Pro dosažení nejlepší možné ochrany skla doporučujeme použít u protiběžných posuvných dveří distanční držák obj. č.: Před montáží se musí plochy skla v oblasti svěracích ploch vyčistit. Použijte prosím čistič skla, který neobsahuje silikony a olej (např. aceton) mm 12 Nm Alternativně: 0 + 1/4 0 mm DORMA-Glas Strana 9/20

35 35 35 4 35 3.1 Před montáží se musí plochy skla v oblasti svěracích ploch vyčistit.

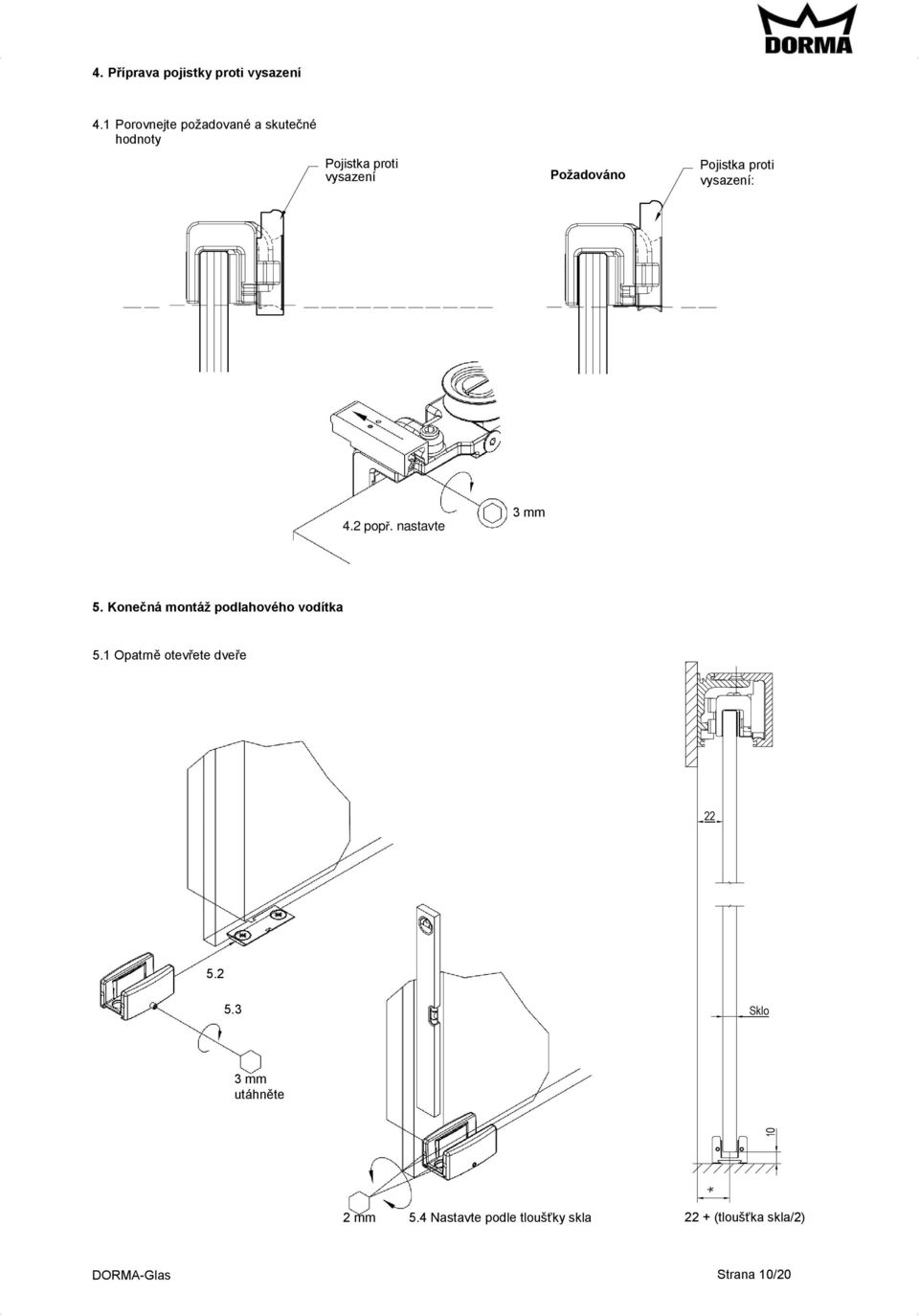

4. Příprava pojistky proti vysazení 4.1 Porovnejte požadované a skutečné hodnoty Pojistka proti vysazení Požadováno Pojistka proti vysazení: 4.2 popř. nastavte 5.

10 4. Příprava pojistky proti vysazení 4.1 Porovnejte požadované a skutečné hodnoty Pojistka proti vysazení Požadováno Pojistka proti vysazení: 4.2 popř. nastavte 5. Konečná montáž podlahového vodítka 5.1 Opatrně otevřete dveře Sklo utáhněte 10 2 mm 5.4 Nastavte podle tloušťky skla 22 + (tloušťka skla/2) DORMA-Glas Strana 10/20

Pojistka proti vysazení: 4.2 popř. nastavte 5. Konečná montáž podlahového vodítka 5.

6. Montáž pružinové tlumicí jednotky Dbejte prosím na to, aby byla jednotka tlumení správně namontována! Upevňovací šrouby musí vždy ukazovat ve směru ke kladkám! Upevňovací šrouby 6.1 6.1 Kladky 6.

11 6. Montáž pružinové tlumicí jednotky Dbejte prosím na to, aby byla jednotka tlumení správně namontována! Upevňovací šrouby musí vždy ukazovat ve směru ke kladkám! Upevňovací šrouby Kladky 6.1 Těsnění DETAIL X Podložka 6.2 Podložku s těsněním přiložte na sklo. X Detail Y Y 6.3 Zašroubujte závitový kolík, až se dostane do kontaktu s podložkou, potom utáhněte o ½ otáčky. DORMA-Glas Strana 11/20

1 Kladky 6.1 Těsnění DETAIL X Podložka 6.2 Podložku s těsněním přiložte na sklo. X Detail Y Y 6.

12 7. Příslušenství posuvných dveří a upevnění pojezdového profilu 7.1 Upevněte tažné pružiny obou tlumicích jednotek. X Bezpodmínečně dodržte krok 7.1! DETAIL X DETAIL X Pružina uvolněna Pružina napnuta DORMA-Glas Strana 12/20

7. Příslušenství posuvných dveří a upevnění pojezdového profilu 7.2 povolit 7.3 7.4 Postavte skleněnou desku na dřevěný hranol.

13 7. Příslušenství posuvných dveří a upevnění pojezdového profilu 7.2 povolit Postavte skleněnou desku na dřevěný hranol. Naklopte dveře a položte na úhelníkový profil! mm pevně utáhněte Dřevěné špalky 7.8 Odstraňte dřevěný hranol DORMA-Glas Strana 13/20

Naklopte dveře a položte na úhelníkový profil! 7.6 7.4 7.5 7.

8. Výškové nastavení Detail Y Rozsah nastavení ± 5 mm Z Y Nastavení výšky svěracího vozíku 8.1 8.1 Posuvné křídlo vyrovnejte na vůli u podlahy 10 mm! DETAIL Y Fixace výškového nastavení Podlaha 8.

14 8. Výškové nastavení Detail Y Rozsah nastavení ± 5 mm Z Y Nastavení výšky svěracího vozíku Posuvné křídlo vyrovnejte na vůli u podlahy 10 mm! DETAIL Y Fixace výškového nastavení Podlaha 8.2 utáhněte 9. Nastavení pojistky proti vysazení utáhněte DETAIL Z Nastavení výšky pojistky proti vysazení: mm 9.3 ~ 0,5-1 mm 9.1 utáhněte 9.2 Utáhněte až nastane kontakt s pojezdovou kolejnicí 9.3 Vyšroubujte zpět o cca ½ 1 otáčku DORMA-Glas Strana 14/20

Nastavení pojistky proti vysazení utáhněte DETAIL Z Nastavení výšky pojistky proti vysazení: 9.2 0 mm 9.

15 10. Nastavení křídlových dorazů Jednokřídlé dveře před stěnou M L uzavřeno L = M 5... =... 5 L M Čelní kryty Křídlový doraz Kladka L = pozice dorazu M = přesah skla Jednokřídlé dveře jdoucí proti stěně uzavřeny Křídlový doraz Kladka 9 Dvoukřídlé dveře uzavřeny Kladka Křídlový doraz 7 Křídlový doraz Kladka 7 Pozici dorazu lze určit alternativně pomocí pokusů! DORMA-Glas Strana 15/20

.. 5 L M Čelní kryty Křídlový doraz Kladka L = pozice dorazu M = přesah skla Jednokřídlé dveře

16 5 Křídlový doraz 10. Umístění omezovače dráhy chodu DORMA-Glas Strana 16/20 N Y 25 L A 10.1 Umístění křídlového dorazu pomocí výpočtu A = šířka skla L = pozice dorazu N = přesah skla při otevřených dveřích X = pozice madla Y = šířka rukojeti utáhněte utáhněte N = X + (Y/2) =... + (.../2) + 25 N X Y L = A N 5... = L A N

1 Umístění křídlového dorazu pomocí výpočtu A = šířka skla L = pozice dorazu N =

17 11. Startéry DORMOTION nastavení pozice 11.1 Otevřete dveře a umístěte první startér podle výpočtu. DORMOTION L Pohled zepředu, bez pojezdového profilu Úhelníkový profil A/2-77 Řez, pohled shora Startér Úhelníkový profil Startér Křídlový doraz Pojezdový profil X Pojezdový profil A/2-77 DETAIL X Křídlový doraz A = šířka skla 2,5 mm max. 2 Nm DORMOTION XL Startér se může při příliš silném utažení rozlomit! Pohled zepředu, bez pojezdového profilu Úhelníkový profil A/2-237 Řez, pohled shora Startér Úhelníkový profil Startér Křídlový doraz Pojezdový profil X Pojezdový profil A/2-237 DETAIL X Křídlový doraz 2,5 mm Posuňte dveře kontrolovaně do příslušné koncové polohy. Pokud dojde u rukojeti nebo dveří ke kolizi se stěnou, tak posuv rukou zastavte. Znovu nastavte startéry DORMOTION a křídlové dorazy. Proveďte znovu funkční kontrolu. max. 2 Nm Startér se může při příliš silném utažení rozlomit! DORMA-Glas Strana 17/20

Křídlový doraz A = šířka skla 2,5 mm max. 2 Nm DORMOTION XL Startér se může při příliš silném utažení rozlomit!

18 12. Ochrana hran skla Před nalepením očistěte hrany skla v oblasti lepicích ploch. Použijte prosím čistič skla, který neobsahuje silikony a olej (např. aceton). Odlepte ochrannou pásku. Nalepte ochrannou pásku paralelně s hranou skla, tak nemohou vznikat žádné brusné hluky! Nalepte ochranu hran skla pečlivě (bez bublinek), aby vzniklo dokonalé přichycení! Jednokřídlé dveře ve výklenku nebo proti stěně Ochranná páska Stěna Posuv dveří Nalepte ochranu hran skla v oblasti možné kolize se stěnou. Stěna Posuv dveří Ochranná páska Ochranná páska Dvoukřídlé dveře Ochranná páska Ochranná páska Stěna Posuv dveří Posuv dveří Nalepte ochranu hran skla mezi křídla. Ochranná páska Ochranná páska DORMA-Glas Strana 18/20

Nalepte ochranu hran skla pečlivě (bez bublinek), aby vzniklo dokonalé přichycení!

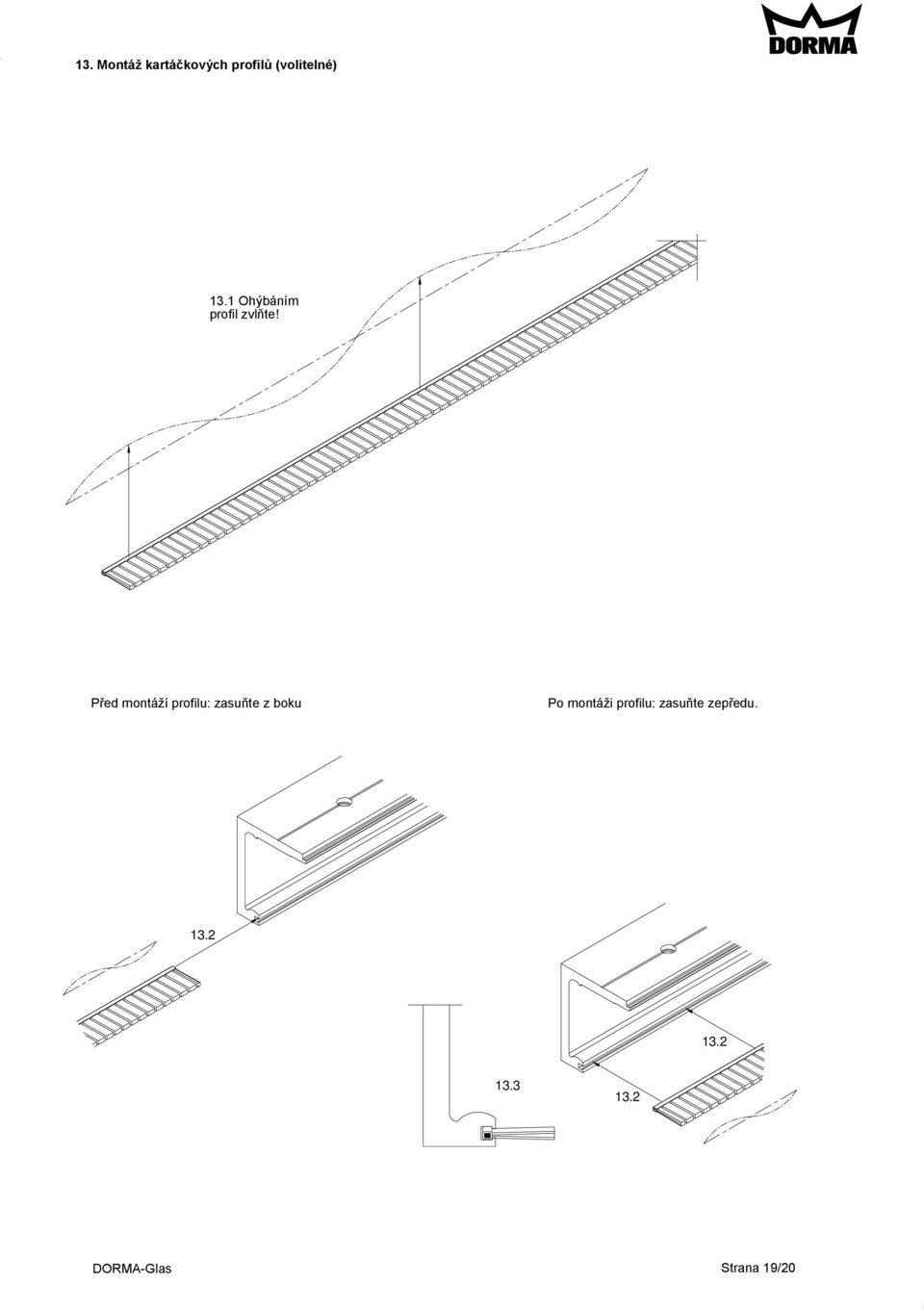

19 13. Montáž kartáčkových profilů (volitelné) 13.1 Ohýbáním profil zvlňte! Před montáží profilu: zasuňte z boku Po montáži profilu: zasuňte zepředu DORMA-Glas Strana 19/20

20 14. Montáž bočních krytek 14.1 Boční krytky nasaďte na obou koncích kolejnice Stáhněte pásek fólie 14.1 Stáhněte pásek fólie DORMA-Glas Strana 20/20
