1 UT 2000 Univerzální záchranné a transportní zařízení Návod k obsluze a údržbě

2 Obsah : 1. Seznam součástí systému UT Sestavení některých součástí 3. Pokyny k technické prohlídce a údržbě 1. Seznam součástí systému UT 2000 Základní jednotka - zádový nosič - Katalogové číslo : (zelený) (červený) - Spojením dvou zádových nosičů vzniknou nosítka UT Zádový nosič obsahuje sadu popruhů pro zavěšení pod helikoptéru. Jednokolečkový systém Military (výška 74 cm) - Katalogové číslo : Kolečkové systémy ve spojení s nosítky UT 2000 usnadňují přepravu osob a nákladů, umožňují spolu s dalším příslušenstvím zapojit nosítka za koně nebo automobil. Dvoukolečkový systém Military (výška 74 cm) - Katalogové číslo : Kolečkové systémy ve spojení s nosítky UT 2000 usnadňují přepravu osob a nákladů, umožňují spolu s dalším příslušenstvím zapojit nosítka za koně nebo automobil. Kolečkový systém Caddy - Katalogové číslo : Speciální kolečkový systém pro přepravu nákladu nebo osob za použití sedáku.

3 Podpůrné nohy pro kolečkový systém Military - Katalogové číslo : Katalogové číslo : Tyto součásti jsou již obsaženy v ceně kolečkového systému Military. Sáňky Ackja Alpine - Katalogové číslo : (základní rám) (zadní část) - Sáňky Ackja Alipne usnadňují transport na sněhu, mohou být ovládané jedním, dvěma muži nebo taženy za koněm. Při požadavku na ovládání dvěma muži je třeba mít 2 x základní rám. Při požadavku na ovládání jedním mužem je třeba mít 1 x základní rám a 1 x zadní část (spodní obrázek). Ovládací rukojeť - Katalogové číslo : Ovládací rukojeti jsou nezbytné při použití nosítek UT 2000 s kolečkovým systémem Military nebo sáňkami Ackja Alpine. Rám pro přepravu nákladu - Katalogové číslo : Rám větší než rám v základní výbavě usnadňuje transport objemnějších břemen. Rám pro ochranu obličeje - Katalogové číslo : Rám s plexisklem chrání obličej před vrženými předměty při použití UT 2000 jako štít (při pouličních nepokojích apod.)

4 Rám pro ochranu před sněhem - Katalogové číslo : Brání vniknutí sněhu při manipulaci s nosítky na sněhu. Při použití nosítek se sáňkami Ackja Alpine není potřeba. Rám pro zapojení za koně - Katalogové číslo : Umožňuje tažení nosítek UT 2000 koněm. Rám pro spojení dvou nosítek - Katalogové číslo : Umožňuje paralelní spojení dvou nosítek UT 2000 a jejich zapojení za nákladní automobil. Bočnice - Katalogové číslo : Zabraňují vypadnutí nákladu z nosítek. Sada obsahuje levou a pravou bočnici pro jeden zádový nosič, pro celá nosítka jsou potřeba dvě sady. Sedák - Katalogové číslo : Sedák je určen pro transport osob ve spojení s kolečkovým systémem Caddy, zajištění přepravovaného materiálu apod.

5 Plovák - Katalogové číslo : Plováky se připojují po obvodu nosítek UT 2000 při záchranných akcích v kaňonech nebo na vodě. Na jedny nosítka UT 2000 lze připojit max. 6 plováků. Držák infuze - Katalogové číslo : Držák umožňuje připojit infuzi k nosítkům UT Transportní vak - Katalogové číslo : Vak slouží k transportu materiálu na zádovém nosiči UT Přepravní taška - Katalogové číslo : Taška slouží k uložení a přepravě jednoho zádového nosiče UT Ochranné kryty na spojky Quick Lock Ochranné kryty na spojky Quick-Lock - Katalogové číslo : (větší) (menší) - Kryty chrání spojky systémů Quick-Lock, jimiž se zádové nosiče spojují do nosítek. Jsou již obsaženy v ceně zádového nosiče.

6 2. Sestavení systému UT 2000 Sestavení nosítek ZAHAS s.r.o. ZÁCHRANNÉ A HASIČSKÉ SYSTÉMY Pro sestavení nosítek UT 2000 je třeba vzájemně propojit dvě základní jednotky - zádové nosiče. Díky systému Quick Lock je tato operace rychlá, jednoduchá a není při ní potřeba žádné nářadí. Nejprve sejmeme krytky spojek systému Quick-Lock :

7 Menší ze spojek systému Quick-Lock obsahuje jistící kolík, který je třeba sejmout : Nyní dáme zádové nosiče proti sobě tak, aby bylo možné zasunout spojky do sebe. To učiníme tak, aby nedošlo k překřížení plastového dna nosítek a spojení zajistíme jistícím kolíkem. Větší ze spojek (na předchozím obrázku vlevo) zároveň obsahuje vzadu pojistku, kterou je třeba stisknout, pokud chceme od sebe zádové nosiče odpojit.

8 Tím je operace ukončena a nosítka UT 2000 jsou připraveny k použití. Dle potřeby je možné sejmout zádové popruhy nebo začít připojovat příslušenství. Připojení příslušenství Připojit příslušenství k systému UT 2000, jako ovládací rukojeti, kolečka a sáňky je rovněž jednoduché. Provádí se zasunutím příslušenství do otvorů v rámu nosítek a jejich následné fixaci k rámu nosítek pomocí popruhů, karabin nebo zajišťovacích kolíků, které příslušenství obsahuje :

9 Obrazové přílohy Montáž dvoukolečkového systému Military a sáněk Ackja Alpine Při montáži dvoukolečkového systému Military (dále jen systém) je třeba nejprve namontovat na rám nosítek ovládací rukojeti (zasunout do otvorů na dně nosítek a zafixovat k rámu popruhy. Poté si sestavíme systém, připojíme a zafixujeme jej k rámu. Podpěrné nohy systému zafixujeme k rámu ovládacích rukojetí na dně nosítek.

10

11

12

13

14

15 Při montáži sáněk Ackja Alpine ovládaných dvěma muži je třeba nejprve připojit a zafixovat základní rám sáněk k nosítkům. Poté se do základního rámu sáněk připojí ovládací rukojeti a zafixují se popruhy a jistícími kolíky.

16

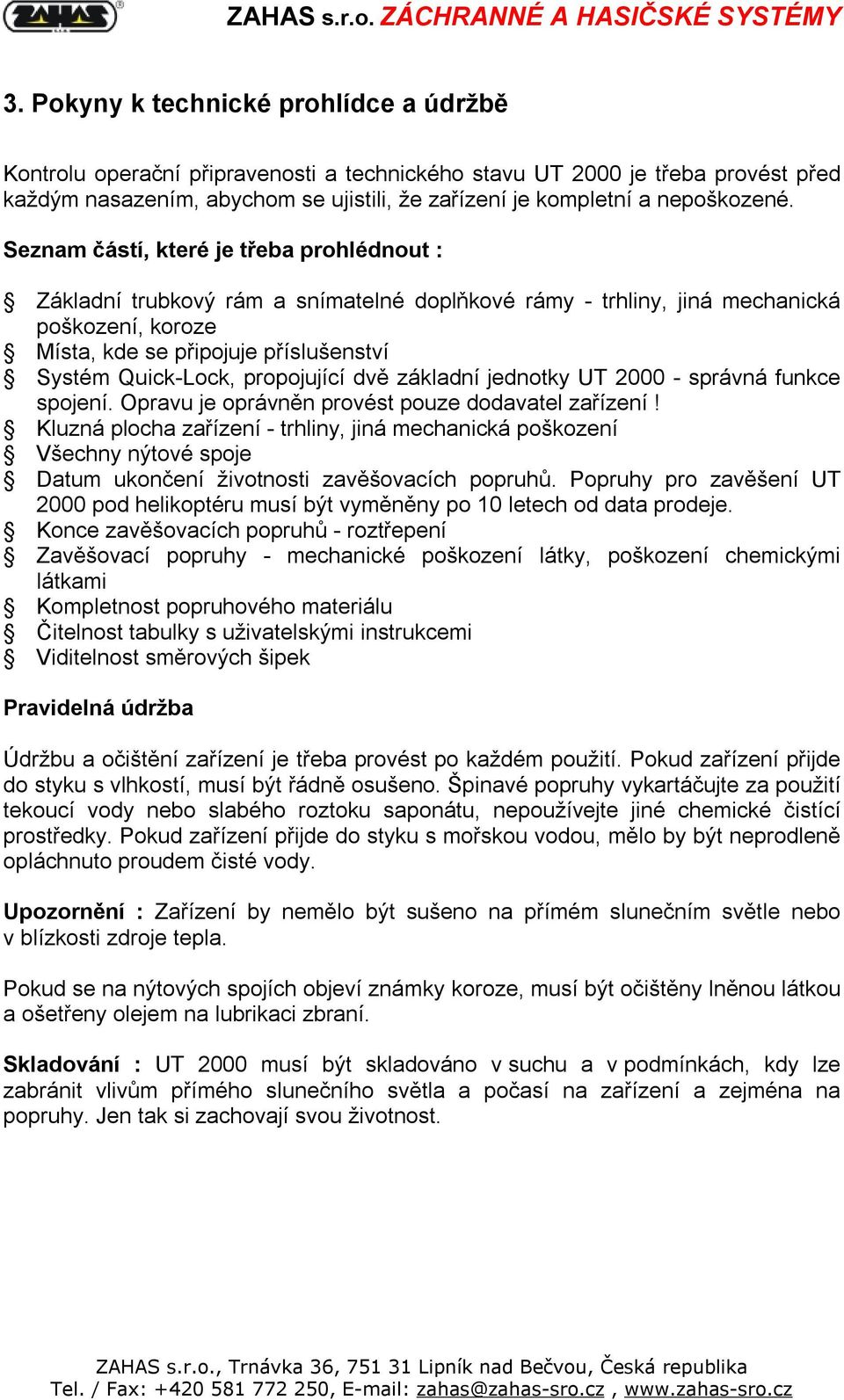

17 3. Pokyny k technické prohlídce a údržbě Kontrolu operační připravenosti a technického stavu UT 2000 je třeba provést před každým nasazením, abychom se ujistili, že zařízení je kompletní a nepoškozené. Seznam částí, které je třeba prohlédnout : Základní trubkový rám a snímatelné doplňkové rámy - trhliny, jiná mechanická poškození, koroze Místa, kde se připojuje příslušenství Systém Quick-Lock, propojující dvě základní jednotky UT správná funkce spojení. Opravu je oprávněn provést pouze dodavatel zařízení! Kluzná plocha zařízení - trhliny, jiná mechanická poškození Všechny nýtové spoje Datum ukončení životnosti zavěšovacích popruhů. Popruhy pro zavěšení UT 2000 pod helikoptéru musí být vyměněny po 10 letech od data prodeje. Konce zavěšovacích popruhů - roztřepení Zavěšovací popruhy - mechanické poškození látky, poškození chemickými látkami Kompletnost popruhového materiálu Čitelnost tabulky s uživatelskými instrukcemi Viditelnost směrových šipek Pravidelná údržba Údržbu a očištění zařízení je třeba provést po každém použití. Pokud zařízení přijde do styku s vlhkostí, musí být řádně osušeno. Špinavé popruhy vykartáčujte za použití tekoucí vody nebo slabého roztoku saponátu, nepoužívejte jiné chemické čistící prostředky. Pokud zařízení přijde do styku s mořskou vodou, mělo by být neprodleně opláchnuto proudem čisté vody. Upozornění : Zařízení by nemělo být sušeno na přímém slunečním světle nebo v blízkosti zdroje tepla. Pokud se na nýtových spojích objeví známky koroze, musí být očištěny lněnou látkou a ošetřeny olejem na lubrikaci zbraní. Skladování : UT 2000 musí být skladováno v suchu a v podmínkách, kdy lze zabránit vlivům přímého slunečního světla a počasí na zařízení a zejména na popruhy. Jen tak si zachovají svou životnost.
