Testo nový měřicí přístroj pro efektivní analýzu klimatizačních zařízení.

Transkript

1 Budoucnost zavazuje Takto se pohybují profesionálové v oblasti proudění vzduchu! Testo nový měřicí přístroj pro efektivní analýzu klimatizačních zařízení. Testo 480 Vám nabízí: > Vysoce kvalitní digitální sondy a inteligentní koncepci kalibrací. > Rychlé a profesionální vytvoření zprávy díky speciálnímu softwaru. > Měření pohody prostředí, klimatizačních a ventilačních zařízení ve shodě s platnými normami. > Moderní TrackPad a grafický displej.

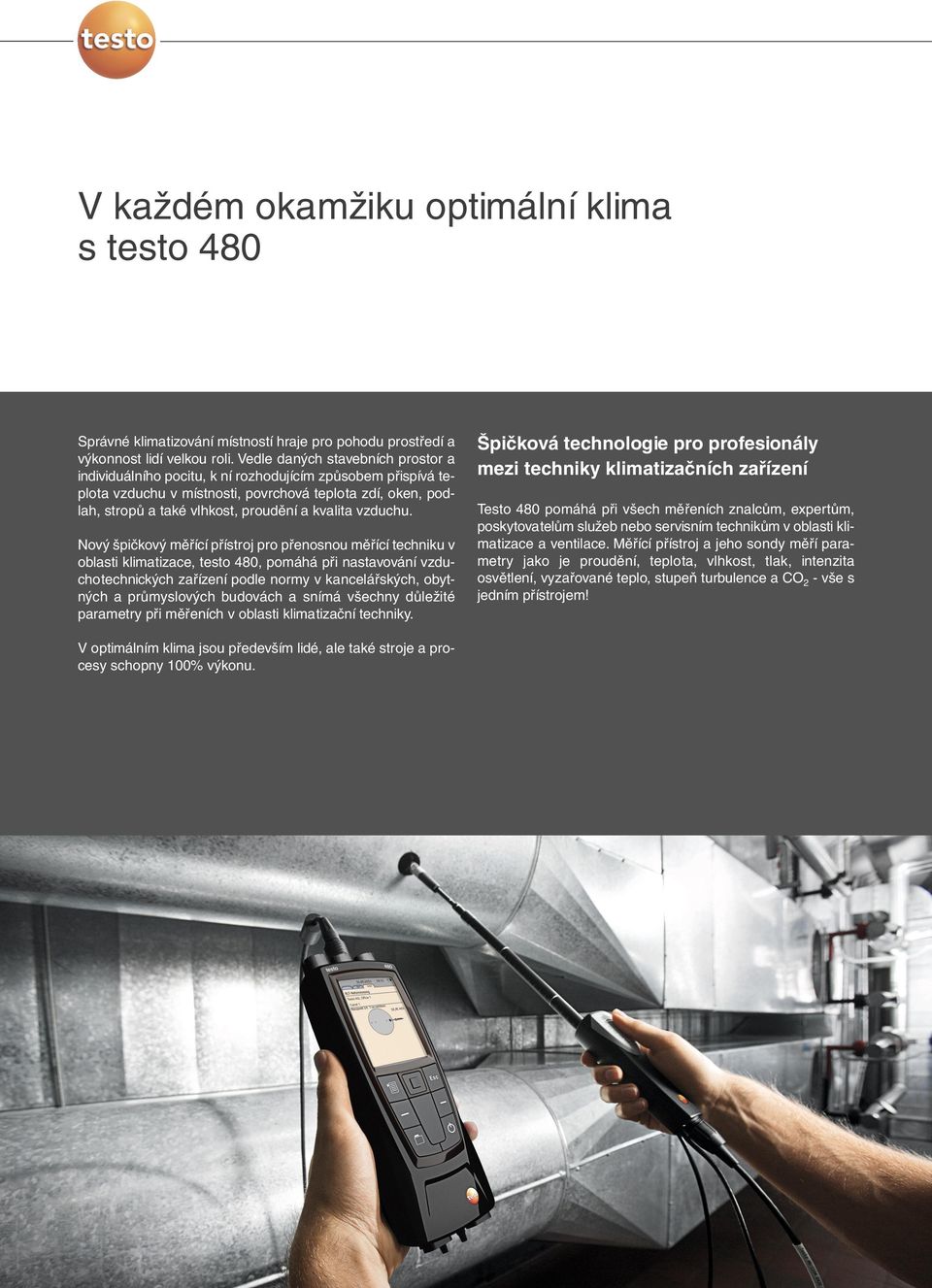

2 V každém okamžiku optimální klima s testo 480 Správné klimatizování místností hraje pro pohodu prostředí a výkonnost lidí velkou roli. Vedle daných stavebních prostor a individuálního pocitu, k ní rozhodujícím způsobem přispívá teplota vzduchu v místnosti, povrchová teplota zdí, oken, podlah, stropů a také vlhkost, proudění a kvalita vzduchu. Nový špičkový měřící přístroj pro přenosnou měřící techniku v oblasti klimatizace, testo 480, pomáhá při nastavování vzduchotechnických zařízení podle normy v kancelářských, obytných a průmyslových budovách a snímá všechny důležité parametry při měřeních v oblasti klimatizační techniky. V optimálním klima jsou především lidé, ale také stroje a procesy schopny 100% výkonu. Špičková technologie pro profesionály mezi techniky klimatizačních zařízení Testo 480 pomáhá při všech měřeních znalcům, expertům, poskytovatelům služeb nebo servisním technikům v oblasti klimatizace a ventilace. Měřící přístroj a jeho sondy měří parametry jako je proudění, teplota, vlhkost, tlak, intenzita osvětlení, vyzařované teplo, stupeň turbulence a CO2 - vše s jedním přístrojem!

3 Budoucnost zavazuje Výhoda při všech měřeních: Testo 480 přesvědčí svou inteligentní koncepcí kalibrací sond. Digitální sondy s integrovanou pamětí ohlásí přístroji, jakmile má být provedena další kalibrace. Jestliže uživatel jednou zadal všechny kalibrační údaje přes software, jsou tyto trvale uloženy v sondě. Sonda automaticky vypočítá rozdíly a vytvoří tím zobrazení odchylky nuly. Postupy pro kalibrace se zjednoduší. Technik může nechat zkalibrovat sondy aniž by musel přístroj zaslat ke kalibraci se sondou (Testo Industrial Services). To znamená co možná největší možnou flexibilitu při používání měřícího přístroje. Ruční přístroje a sondy jsou v každém okamžiku spolu ideálně sladěny a zaručují tak bezpečné a reprodukovatelné výsledky měření.

4 Pouze testo 480 pro nejvyšší požadavky Testo 480: snadněji přes kompletní řetězec měření a v několika krocích k protokolu měření Testo 480 v krátkosti posoudí stav vzduchotechnických zařízení a pohodu prostředí na pracovišti, měřením počínaje a protokolem konče: Zadání místa měření jednoduše přímo na měřícím přístroji přes velký barevný displej nebo v počítači pomocí softwaru EasyClimate. Měření pomocí volně definovatelných měřících programů, např. řízené vzduchotechnické síťové měření podle EN Klimatizační technici mají vysoké nároky na svá měření. Měření musí být při velkém počtu zadání spolehlivá a bezchybná a na nejvyšší úrovni. K těmto úkolům patří například seřízení vzduchotechnických zařízení v souladu s normou, z čehož vyplývá pro zákazníky vysoký potenciál úspory nákladů a energií. Současně pomáhá testo 480 redukovat rostoucí náklady na energie v oblasti klimatizace a ventilace a snižovat zbytečnou spotřebu energie. Rychlé a spolehlivé ukládání naměřených hodnot v přístroji pomocí systému sledování (TrackPad) a přiřazení místa /bodu měření. Tisk dat na místě měření, vyčtením z SD karty nebo pomocí USB kabelu do počítače. Analýza, správa a archivování dat v počítačovém softwaru EasyClimate. Rychlé a snadné vytvoření protokolu pomocí designeru protokolů. Výhoda při všech měřeních: Testo 480 provádí kompletní řetězec měření s úsporou času a nákladů. Tento měřící přístoj podporuje profesionalitu uživatele a působí svým moderním vzhledem a špičkovou technologií. Firma Testo AG, jako dlouholetý partner profesionálů pro klimatizace na celém světě, zná jejich požadavky a podněty. Tyto znalosti jsou realizovány v přístroji testo 480

5 Budoucnost zavazuje

6 Nejnovější technologie sond pro každou aplikaci: úplně stejná jak při měření v kanálu, na výústkách nebo při měření pohody prostředí Měření v kanálu Sondy proudění se používají pro měření v kanálu ke kontrole seřízení vzduchotechnického zařízení a případně pro jeho korekci. Jsou vybaveny stabilním teleskopem odolným proti otočení a jsou proto vhodné pro měření ve velkých vzduchových kanálech nebo na těžko přístupných místech. Díky stupnici na teleskopu je možné hloubku zasunutí pro měření vzduchotechniky jednoduše odečíst a pomocí integrovaného programu měření toto provést ve shodě s normou. Výhoda: Testo 480 šetří čas dává jistotu při síťovém měření vzduchotechniky. Správné a energeticky efektivní seřízení ventilačního zařízení je kdykoliv zajištěno. Odpadá náročné dopočítávání a tím dodatečné pracovní kroky. Klimatizační technici provedou s přístrojem testo 480 spolehlivá měření u více zákazníků. Vzduchová výústka Testo 480 kontroluje, zda je rozdělení vzduchu u zařízení optimálně vyváženo. Protože příliš malý nebo příliš velký objemový průtok na výústkách má přímý vliv na pohodu prostředí lidí (např. průvanem) nebo na energetickou spotřebu zařízení. Výhoda: Přístroj testo 480 provádí měření jednoduše a variabilně na nejrůznějších výústkách. K dispozici jsou různé trychtýře objemového průtoku podle velikosti a typu výústky, pomocí nichž lze množství vzduchu spolehlivě určit. Pohoda prostředí a kvalita ovzduší Inteligentní sondy přístroje testo 480 snímají všechny klimatické veličiny na pracovišti, které působí na člověka. Speciální stativ pohody prostředí bezpečně pojme kulovou sondu, sondu stupně turbulence, vlhkostní sondu i ruční přístroj a umožní komfortní měření. Výhoda Přístroj testo 480 okamžitě identifikuje příčiny negativních vlivů prostředí, např. průvan a spolehlivě pomůže při řešení problému. Výkonnost zaměstnanců při dobrém klimatu na pracovišti stoupá a náklady na energie se trvale snižují.

7 Budoucnost zavazuje Sondy pro měření v kanálu Vrtulková sonda 16 mm ( ): vč. teleskopu se stupnicí a integrovaným tlačítkem pro měření. Termická sonda ( ): možnost sklopení o 90 vč. teleskopu se stupnicí a integrovaným tlačítkem pro měření. Sondy pro měření na výústkách Vrtulková sonda 100 mm ( ): možnost použití se sadou trychtýřů a kombinace se samostatně dodávaným prodloužením. Sondy pro pohodu prostředí a kvalitu ovzduší Sonda IAQ ( ): v jednom kroku: CO 2, teplota, vlhkost a absolutní tlak, vč. stolního stativu. Kulová sonda ( ): měří vyzařované teplo, pomocí termočlánkové sondy typu K, třída 1. Sonda stupně turbulence ( ): měření ve shodě s normou EN Sonda intenzity osvětlení ( ): hodnotí světelné poměry na pracovištích. Vlhkostní sonda ( ): velmi přesná 1% vlhkostní sonda. Pt100 (v prodeji od ledna 2012): velmi přesná ponorná a vpichovací sonda.

8 EasyClimate : snadná správa údajů o klimatu Nový počítačový software EasyClimate je součástí dodávky měřícího přístroje. S ním je vyhodnocování dat do budoucna ještě snadnější. Moderní uživatelské rozhraní zaručuje přehlednost a intuitivní obsluhu. Speciálně vyvinutý designer protokolů umožňuje snadnou a individuální tvorbu protokolů podle přání zákazníka. Údaje o zákazníkovi, místě měření a výsledcích měření je možné několika kliknutími myši tabulkově nebo graficky zpracovat a uložit. Všechny informace jsou uloženy centrálně a je možné je kdykoliv vyvolat. Přenos dat z testo 480 probíhá jednoduše a komfortně, bez ztráty času.

9 Budoucnost zavazuje Technická data Konektory sond Rozhraní Provozní teplota C Napájení 2 x TE typ K, 1 x diferenční tlak, 3 x digitalní konektor USB, SD karta, síť.zdroj, infračervené pro rychlotiskárnu akumulátor, síťový zdroj pro dlouhodobé měření a nabíjení aku Integrované měření Sonda TE typ K Diferenční tlak Absolutní tlak Měřící rozsah C hpa hpa Rozlišení 0.1 C hpa 0.1 hpa Doba provozu akumulátoru 8 hodin (ruční přístroj bez sondy s 50% světlostí displeje) Displej barevný, grafický displej Paměť paměť naměřených hodnot pro protokolů měření Příklady objednání pro: Měření pohody prostředí Obj. č. Testo 480 vč. počítačového softwaru EasyClimate, síťový zdroj, USB kabel a výstupní protokol z výroby Stativ pro měření pohody prostředí Sonda stupně turbulence * Kulová sonda, Ø 150 mm Vlhkostní a teplotní sonda, Ø 12 mm * Sonda IAQ včetně stolního stativu * Sonda intenzity osvětlení Systémový kufr pro měření pohody prostředí Měření vzduchotechnických zařízení Testo 480 včetně počítačového softwaru EasyClimate, síťový zdroj, USB kabel a výstupní protokol z výroby Vrtulková sonda, Ø 16 mm s teleskopem * Termická sonda proudění s teleskopem * Vrtulková sonda, Ø 100 mm * Vlhkostní a teplotní sonda, Ø 12 mm * Sonda IAQ včetně stolního stativu * Prandtlova trubice 350 mm Systémový kufr pro měření vzduchotechnických zařízení * K připojení této sondy je potřeba objednat kabel pro násuvné sondy. Obj. č

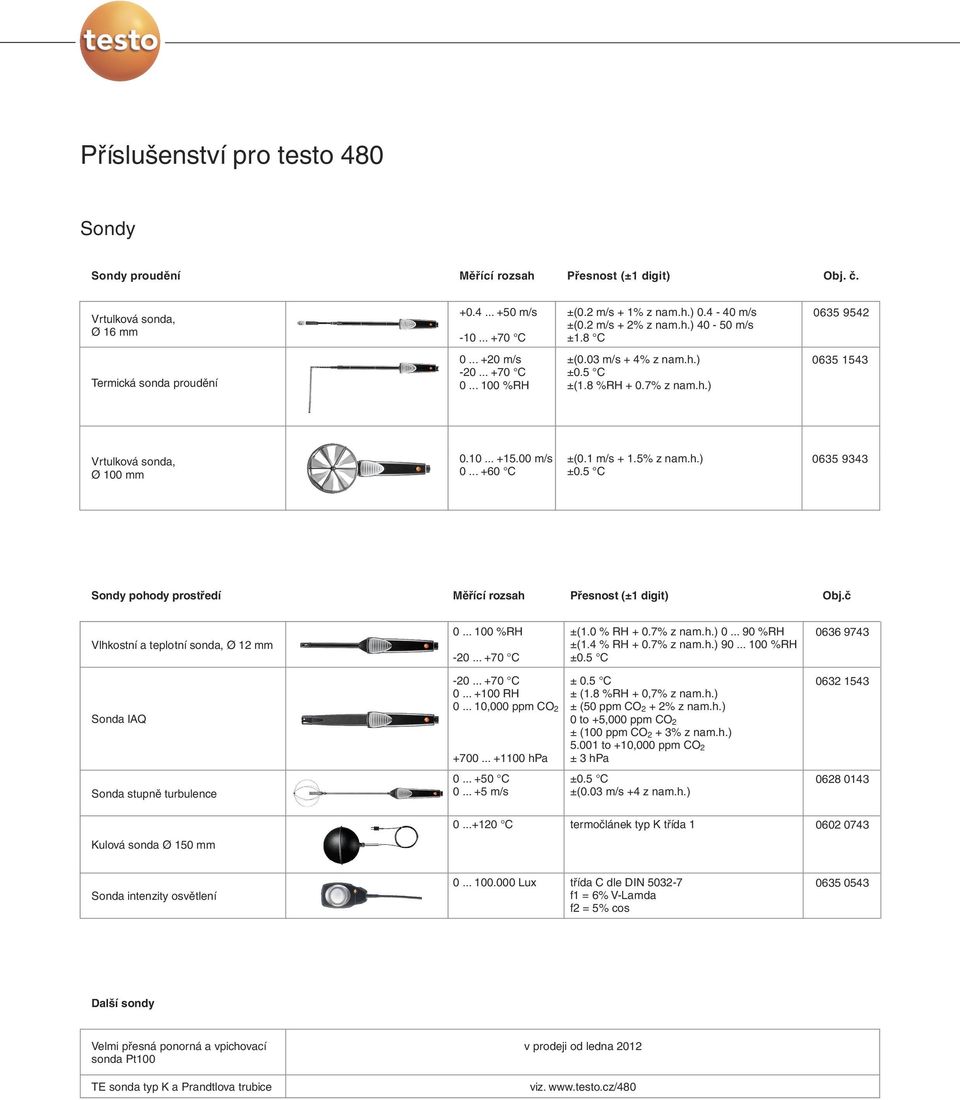

10 Příslušenství pro testo 480 Sondy Sondy proudění Měřící rozsah Přesnost (±1 digit) Obj. č. Vrtulková sonda, Ø 16 mm m/s C ±(0.2 m/s + 1% z nam.h.) m/s ±(0.2 m/s + 2% z nam.h.) m/s ±1.8 C Termická sonda proudění m/s C %RH ±(0.03 m/s + 4% z nam.h.) ±0.5 C ±(1.8 %RH + 0.7% z nam.h.) Vrtulková sonda, Ø 100 mm m/s C ±(0.1 m/s + 1.5% z nam.h.) ±0.5 C Sondy pohody prostředí Měřící rozsah Přesnost (±1 digit) Obj.č Vlhkostní a teplotní sonda, Ø 12 mm %RH C ±(1.0 % RH + 0.7% z nam.h.) %RH ±(1.4 % RH + 0.7% z nam.h.) %RH ±0.5 C Sonda IAQ Sonda stupně turbulence C RH ,000 ppm CO hpa C m/s ± 0.5 C ± (1.8 %RH + 0,7% z nam.h.) ± (50 ppm CO 2 + 2% z nam.h.) 0 to +5,000 ppm CO 2 ± (100 ppm CO 2 + 3% z nam.h.) to +10,000 ppm CO 2 ± 3 hpa ±0.5 C ±(0.03 m/s +4 z nam.h.) Kulová sonda Ø 150 mm C termočlánek typ K třída Sonda intenzity osvětlení Lux třída C dle DIN f1 = 6% V-Lamda f2 = 5% cos Další sondy Velmi přesná ponorná a vpichovací sonda Pt100 TE sonda typ K a Prandtlova trubice v prodeji od ledna 2012 viz.

11 Budoucnost zavazuje Další příslušenství pro testo 480 Příslušenství měřícího přístroje a sond Detaily Obj.č. Stativ pro vyhodnocení pracoviště Držáky pro ruční přístroj a sondy, použitelný též jako prodloužení sondy Kabel pro násuvné sondy Testovent 410 trychtýř pro měření objemového průtoku Testovent 415 trychtýř pro měření objemového průtoku Sada trychtýřů pro talířové ventily a ventilátory Nádobky se solným roztokem testo Připojovací hadice Pro připojení digitálních sond k přístroji Ø 340 mm/330 x 330 mm, včetně transportní brašny Ø 210 mm/190 x 190 mm, včetně transportní brašny Talířové ventily (Ø 200) ventilátory (330 x 330 mm) pro přiváděný a odpadní vzduch Kalibrace vlhkosti 11,3%rv a 75,3%rv včetně adaptéru pro vlhkostní sondy Připojovací hadice - silikon 5 m do max. 700 hpa Připojovací hadice bez silikonu Připojovací hadice bez silikonu 5 m do max. 700 hpa Systémový kufr Detaily Obj.č. Systémový kufr pro měření pohody prostředí Systémový kufr pro měření vzduchotechnických zařízení Pro přístroj, sondy a další příslušenství Pro přístroj, sondy a další příslušenství Tiskárny a příslušenství Detaily Obj.č. Rychlotiskárna testo Infračervené rozhraní, 1 rolička termopapíru a 4 tužkové baterie Náhradní termopapír pro tiskárnu (6 roliček) Dlouhodobě čitelná dokumentace naměřených dat - až 10 let Systémový kufr pro měření vzduchotechnických zařízení Systémový kufr pro měření pohody prostředí

12 Budoucnost zavazuje Testo, s.r.o. Jinonická 80, Praha 5 tel.: fax: info@testo.cz internet: /CZ/01/
