2 Montážní návod: Děkujeme Vám za zakoupení našeho produktu. Před instalací boxu přečtěte si pozorně tento návod. Výkresy v příručce jsou znázorněny (schematicky). Rozdíly mezi vykresy a skutečností nesmí být základem pro reklamaci. Vzhledem k povaze výrobku doporučujeme svěřit montáž boxu u autorizovaného servisního technika. UPOZORNĚNÍ! Pokud jste se rozhodli pro montáž svépomocí upozorňujeme že instalace vodovodního a elektrického zařízení musí být bezpodmínečně provedena kvalifikovaným instalatérem a kvalifikovaným elektrikářem. Tato zařízení musí být provedeno v souladu s platnými-i norem a předpisů. Nesprávná instalace může způsobit poškození kabiny! Před instalací ověřte: 1. Místo montážního prostoru je připraven, jak je uvedeno (obr. 1) 2. Přívod vody je opatřen závitem ½ "a nebude vyčnívat ze stěny ve vzdálenosti větší než 20mm 3. Připravený otvor pro odtok vody má průměr 50mm mm a je ukončeno standartním hrdlem s gumovým těsněním a má správný spád. 4. Teplota teplé vody nepřesahuje 65 C. Vyšší teplota vody může vést k předčasnému opotřebení vodovodních prvků kabiny. 5. Vodovodní systém je propláchnutý a je vybavený potřebnými uhlovými ventily opatřenými flitry proti nečistotám. 6. Statický tlak v řádu není vyšší než 4,5 bar. Z bezpečnostních důvodů doporučujeme instalaci redukčního ventilu, bez ohledu na výsledek měření - je možné okamžité kolísání tlaku v síti, i když výsledky jej nevykazují. 7. Doporučuje se připojit kabinu na obecní vodovod, el.bojler nebo s obezřetnostní na elektronickou regulací teploty. Nepřipojujte kabiny k průtokovému ohřívači vody. Pokud používáte jiný způsob ohřevu vody, voda nemusí dosáhnout požadované teploty. 8. Elektrické připojení nebo elektrická zásuvka, kde je možné vniknutí vody musí mít krytí minimálně IP 45. Instalační vodič kabiny musí být připojen k elektrické soustavě. Elektrická instalace musí být v souladu s normou ČSN El. přívod musí být optřen chráničem 30mA s minimální vzdáleností kontaktů 3mm v rozepnutém stavu. 10. Napětí odpovídá parametrům uvedeným na typovém štítku(tabulka s označení) a jištění (pojistka) je 1 A. 11. Mistnost ve které je nainstalován box, musí mít dostatečný a učinný ventilační systém. 12. Box může být ve stejné úrovni jako podlaha. Realizace těchto požadavků je nezbytná pro správnou funkci boxu. Technické parametry: Doporučený tlak vody : 2-4 bar Max.teplota teplé vody: C Doporučená teplota studené vody: C

3 Potřebné nářadí: K montáži kabiny je potřebné použít hadice, které povedou studenou a teplou vodu ze zařízení do kabiny (chybí v soupravě). Parametry hadice mají být následující: 1/2" X 1/2", délku přívodní hadice vybrat podle potřeby. Seznam součástek: POZOR: Zkontrolujte prosím úplnost produktu bezprostředně po nákupu. Všechny nedostatky a poškození je potřebné ihned ohlásit prodejci.

4

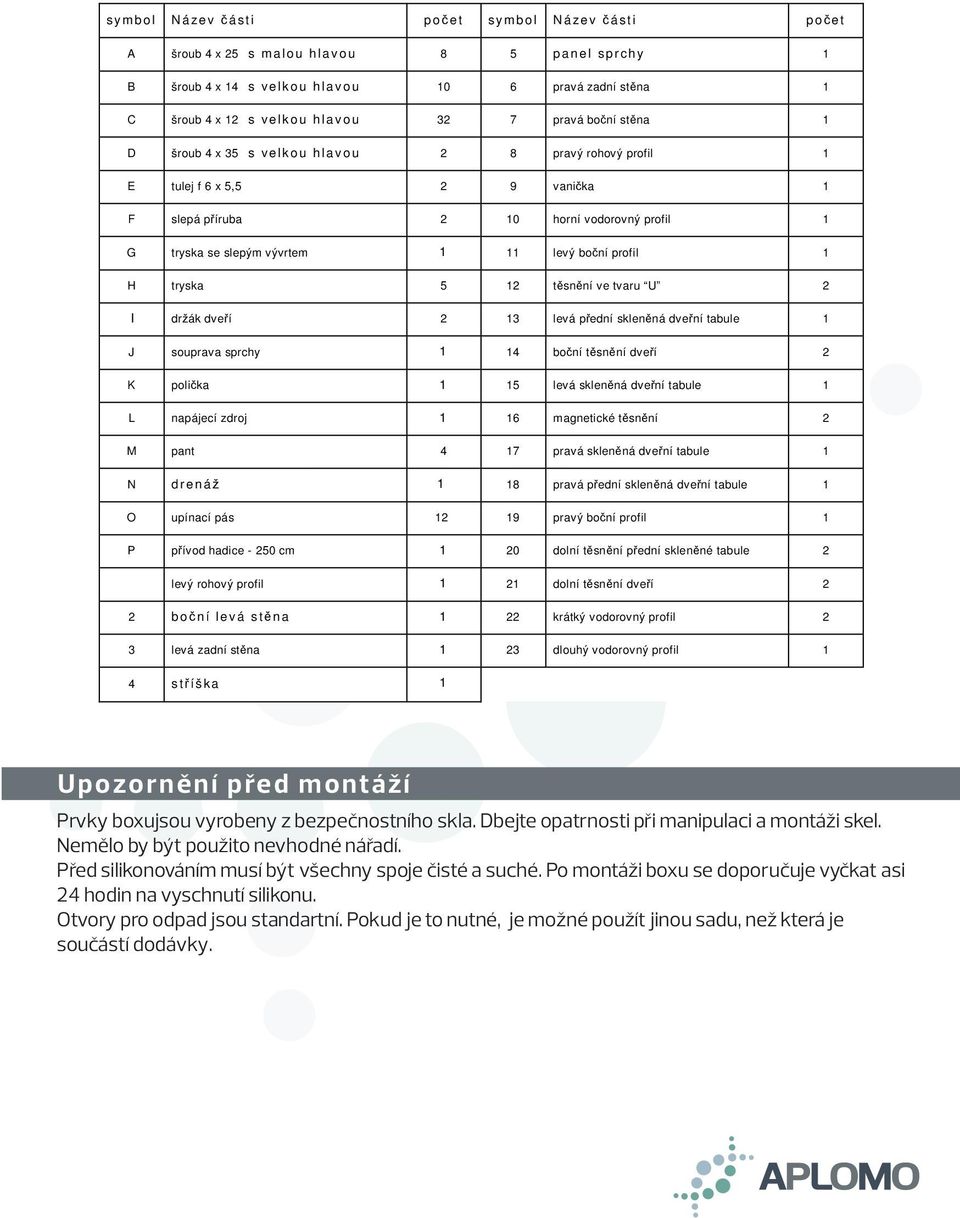

5 s y mb o l Ná z e v č á s t i p o č e t s y mb o l Ná z e v č á s t i p o č e t A šroub 4 x 25 s ma lo u h la v o u 8 5 p a n e l sprchy 1 B šroub 4 x 14 s v e l k o u h la v o u 10 6 pravá zadní stěna 1 C šroub 4 x 12 s v e l k o u h la v o u 32 7 pravá boční stěna 1 D šroub 4 x 35 s v e l k o u h la v o u 2 8 pravý rohový profil 1 E tulej f 6 x 5,5 2 9 vanička 1 F slepá příruba 2 10 horní vodorovný profil 1 G tryska se slepým vývrtem 1 11 levý boční profil 1 H tryska 5 12 těsnění ve tvaru U 2 I držák dveří 2 13 levá přední skleněná dveřní tabule 1 J souprava sprchy 1 14 boční těsnění dveří 2 K polička 1 15 levá skleněná dveřní tabule 1 L napájecí zdroj 1 16 magnetické těsnění 2 M pant 4 17 pravá skleněná dveřní tabule 1 N d re n á ž 1 18 pravá přední skleněná dveřní tabule 1 O upínací pás pravý boční profil 1 P přívod hadice cm 1 20 dolní těsnění přední skleněné tabule 2 levý rohový profil 1 21 dolní těsnění dveří 2 2 b o č n í le v á s t ě n a 1 22 krátký vodorovný profil 2 3 levá zadní stěna 1 23 dlouhý vodorovný profil 1 4 s t ř íš k a 1 Upozornění před montáží Prvky boxujsou vyrobeny z bezpečnostního skla. Dbejte opatrnosti při manipulaci a montáži skel. Nemělo by být použito nevhodné nářadí. Před silikonováním musí být všechny spoje čisté a suché. Po montáži boxu se doporučuje vyčkat asi 24 hodin na vyschnutí silikonu. Otvory pro odpad jsou standartní. Pokud je to nutné, je možné použít jinou sadu, než která je součástí dodávky.

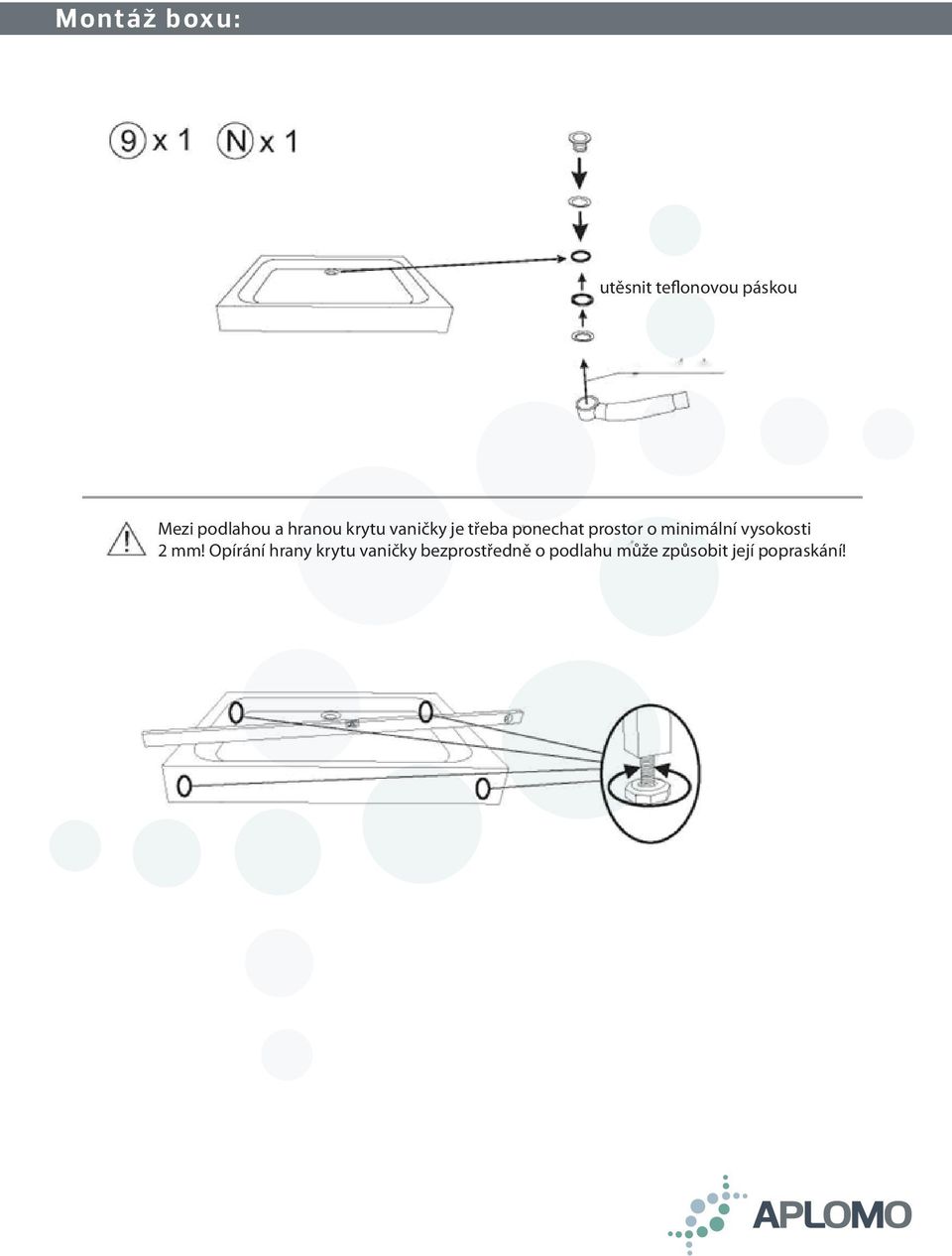

6 Montáž boxu: utěsnit teflonovou páskou Mezi podlahou a hranou krytu vaničky je třeba ponechat prostor o minimální vysokosti 2 mm! Opírání hrany krytu vaničky bezprostředně o podlahu může způsobit její popraskání!

7 skleněná dveřní tabule natřená strana

8

9

10 přední část přední část

11

12

13

14

15

16

17

18 Všechny kabely jsou označené etiketami. Propojit se sebou je možné pouze kabely označené tou samou etiketou.. Přípojné hadice a redukce k odtoku nejsou součástí sestavy.

19 Před silikonováním očistit všechny lepené povrchy! Lepidlo podkládat od vnější strany kabiny. Nelepit odtokové kanály v horní části vaničky! Po lepení kabiny se doporučuje počkat 24 hodiny na spojení lepidla! Po spojení silikonu zkontrolovat těsnost kabiny! Všechny úniky je třeba odstranit jejich posunutím ke stěně! Kabinu připojit k napětí po zkontrolování její těsnosti! Připojení musí provést elektrikář s povolením. Připojení musí být provedené v souladu s aktuálně platnými normami. V této etapě je třeba připojit telefonickou linku, jestli funkce telefonu bude využitá.

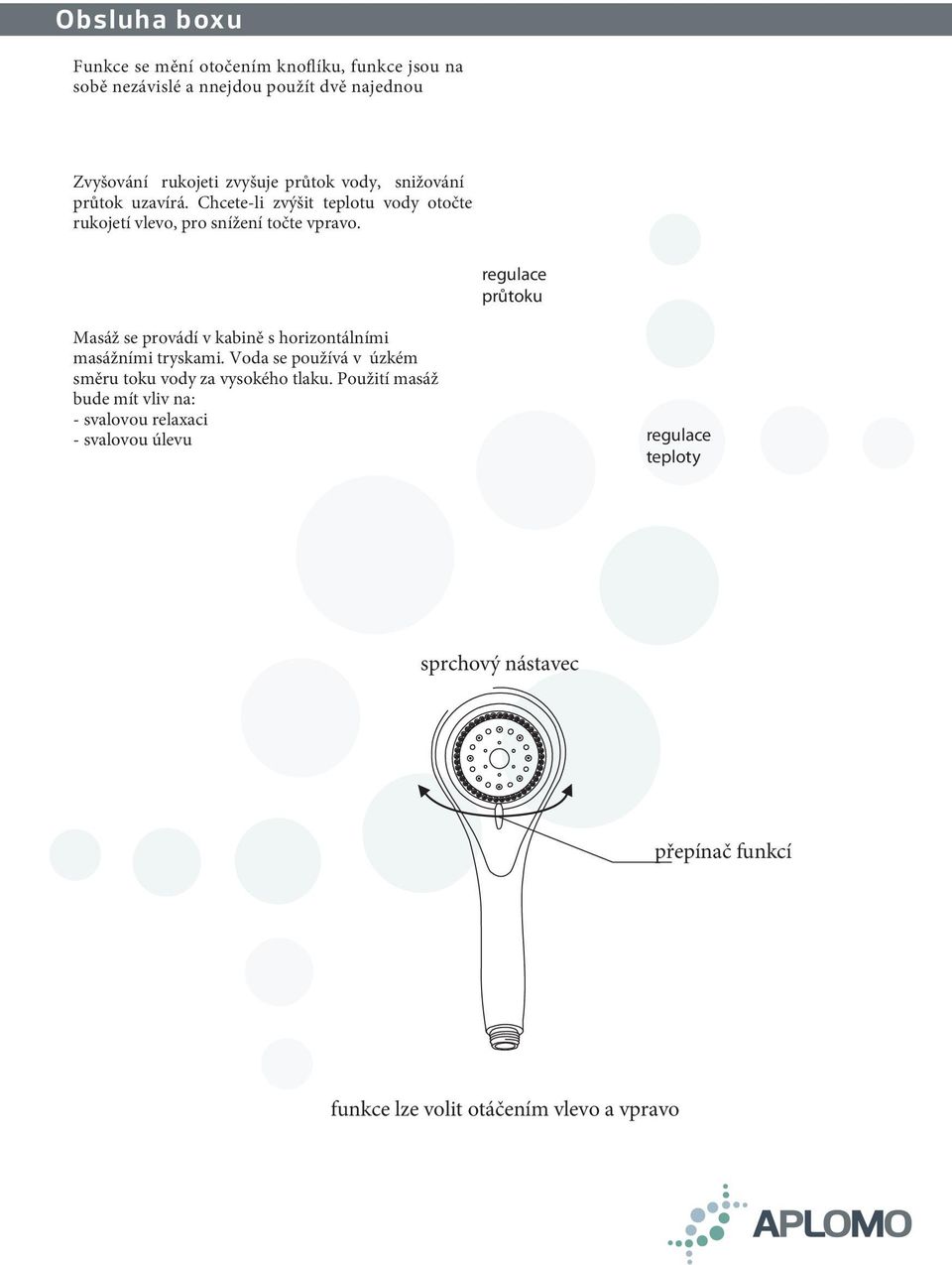

20 Obsluha boxu Funkce se mění otočením knoflíku, funkce jsou na sobě nezávislé a nnejdou použít dvě najednou egulacja emperatury Zvyšování rukojeti zvyšuje průtok vody, snižování průtok uzavírá. Chcete-li zvýšit teplotu vody otočte rukojetí vlevo, pro snížení točte vpravo. i ą průtoku ż ł ń ż ś ż ł Masáž se provádí v kabině s horizontálními masážními tryskami. Voda se používá v úzkém směru toku vody za vysokého tlaku. Použití masáž bude mít vliv na: - svalovou relaxaci - svalovou úlevu regulace regulace teploty ę ł ż ć ż ł sprchový nástavec přepínač funkcí funkce lze volit otáčením vlevo a vpravo

21 Ovládací panel kontrolka osvětlení horního kontrolka telefonu kontrolka ventilátoru kontrolka rádia spínač panelu kontrolka ozdobného osvětlení ukazatel frekvence spínač ventilátoru spínač osvětlení spínač rádia/telefonu regulace hlasitosti prohlížení stanic O B S L UHA KONTROLNÍHO PANELU. 1. P o s t isknutí t la č ít k a O N/OF F b u d e o v lá d a c í p a n e l zapnutý. Opě t o v n é s t isknut í h o v y p n e. 2. V e n t ilá t o r se zapín á a v y p ín á t la č ít k e m. Po dobu prá c e v en t ilá t o ru s v ít í n a d isple ji odpovíd a j íc í k o n t ro lka. 3. Ho rn í la mp a a o z d o b n é o s v ě t le n í s e z a p ín a jí a v y p ín a j í t la č ít k y i U -. Po dobu prá c e o s v ě t le n í s v ít í n a d isple ji odpovíd a j íc í k o n t ro lky. 4. Rá d io s e z a p ín á t la č ít k e m Po dobu práce rádia svítí displeji odpovídající kontrolky. K v y h le d á n í rá d io v é s t a n ice je p o t ře b a s t isknout tla č ít k o T U N n e b o TUN -. Hlasitost se reguluje tlačítky VOL+ a VOL -. Rádio se vypíná po dvojím stisknutí tlačítka 5. V p říp a d ě ž e z v o n í t e le f on je p o t ře b a s t isknout t la č ít k o, s lo u ž íc í k p ř ijmu t í h o v o ru. Na d isple ji s e ro z s v ít í o d p o v íd a j íc í k o n t ro lka a rá d io b u d e a u to ma t icky z t lu me n é. O p ě t o v n é s t isknutí t la č ít k a z p ů s o b í v y p n u t í a o d p o je n í t e le f o nu.

22 Upozornění k bezpečnému ovládání 1. V boxu se nesmí používat elektrické přístroje jež nejsou součástí výbavy tohoto sprchového koutu. Taková zařízení musí být uložena mimo dosah lidí právě používajících sprchový kout 2. Nepokládejte a nenechávejte v kabine kovové věci, mohou silně zkorodovat a poškodit sprchový kout. 3. Doporučujeme se poradit se svým lékařem před použitím sprchového koutu, zvláště lidé trpící srdeční chorobou, diabetici a těhotné ženy. 4. Pokud lékář neurčí jinak nepoužívejte hydromasáž déle jak 15 minut najednou. 5. Děti mohou používat box pouze pod dohledem dospělé osoby. 6. Veškeré opravy musí provádět kvalifikovaný servisní technik. 7. Box je určena výhradně do nekomerčního, domácího používání. 8. Dveře boxu otevírejte pomalu. 9. Osoby pod vlivem alkoholu by neměli box používat. 10. Box nesmí přijít do styku s vodou teplejší než 75 C, otevřeným ohněm a sálavými zdroji energie 11. Nejsou poveleny ani nejmenší stopy po laku na nehty a laku na vlasy. Údržba boxu 12. Pokud přístroj bude používán dětmi nebo osobami se sníženou schopností pohybu, ujistěte se, že používání bude probíhat pouze pod dozorem osoby řádně vyškolené o bezpečnosti používání tohoto zařízení. Děti by měly být vždy pod dozorem aby se zajistilo, že nebudou používat box na hraní. 13. Přípustné zatížení kabiny je 100kg/0,5m2, ale ne víc jak 150kg na celý sprchový kout. Box může být používána jen jednou osobou. 14. I po uzavření přívodu vody muže díky gravitaci ze sprchové hlavice a trysek kapat voda. 15. I při spráném zapojení a instalaci může po použití kabiny zůstat na určitých mistech sedadla a dna trochu vody, je to důsledek povrchového statického napětí. 16. Tolerance rozměrů: tloušťka - ± 0,3 mm; boule - ± 1 mm, výška / šířka - ± 3 mm. 17. Tolerance jiných rozměrů : 1000 mm - ±5 mm; > 1000 mm - ± 10 mm.
