Návod na instalaci a použití Model: KP-ANAB L-G Model: KP-ANAB P-G

Transkript

1 Návod na instalaci a použití Model: KP-ANAB L-G Model: KP-ANAB P-G Prodejce: WellMall s.r.o. Na Požáru 341/ LETOVICE www-levna-koupelna-cz Pro více informací se obracejte na: tel.: , mobil: info@wellmall.cz, info@levna-koupelna.cz

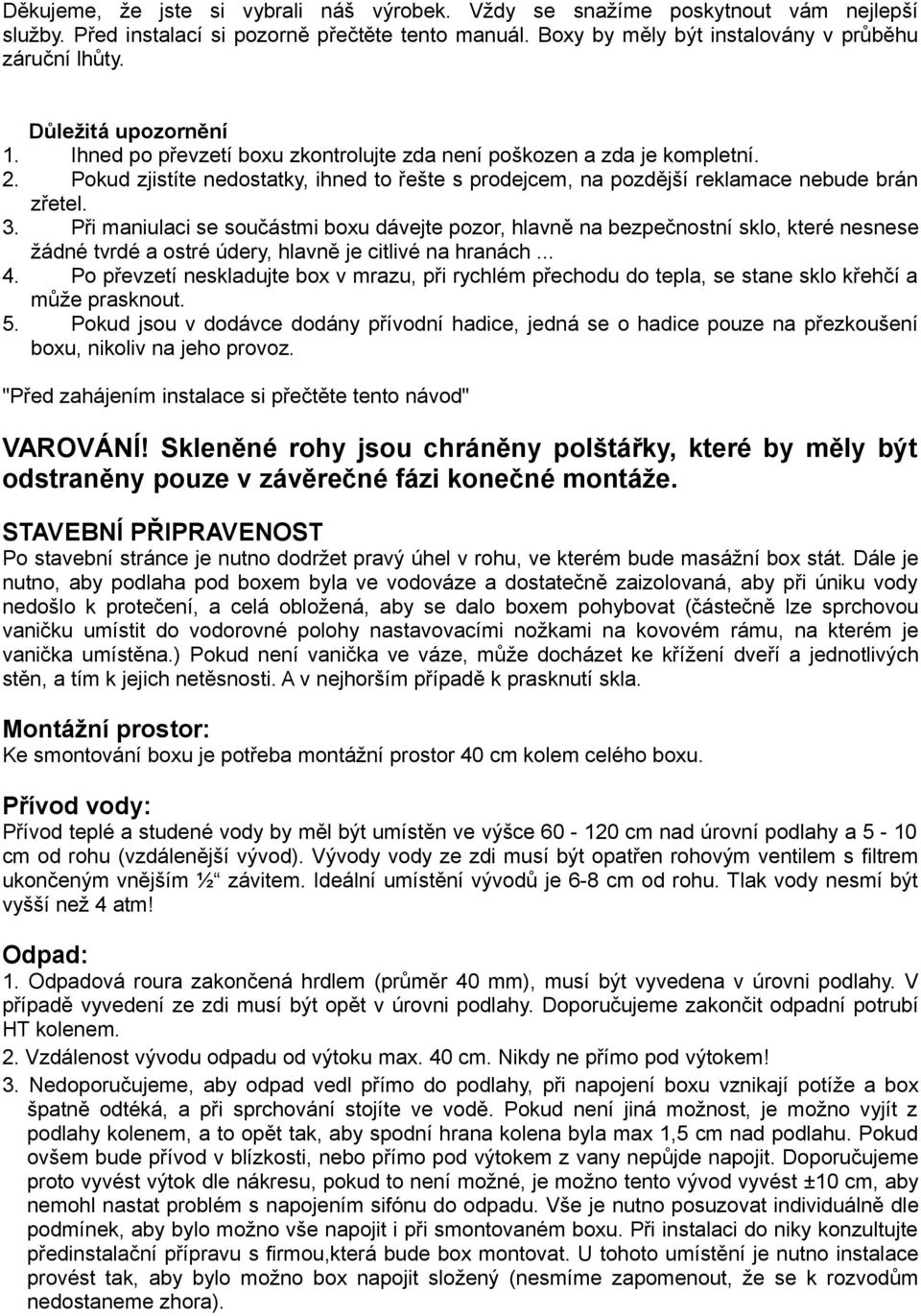

2 Děkujeme, že jste si vybrali náš výrobek. Vždy se snažíme poskytnout vám nejlepší služby. Před instalací si pozorně přečtěte tento manuál. Boxy by měly být instalovány v průběhu záruční lhůty. Důležitá upozornění Ihned po převzetí boxu zkontrolujte zda není poškozen a zda je kompletní. Pokud zjistíte nedostatky, ihned to řešte s prodejcem, na pozdější reklamace nebude brán zřetel. 3. Při maniulaci se součástmi boxu dávejte pozor, hlavně na bezpečnostní sklo, které nesnese žádné tvrdé a ostré údery, hlavně je citlivé na hranách Po převzetí neskladujte box v mrazu, při rychlém přechodu do tepla, se stane sklo křehčí a může prasknout. 5. Pokud jsou v dodávce dodány přívodní hadice, jedná se o hadice pouze na přezkoušení boxu, nikoliv na jeho provoz "Před zahájením instalace si přečtěte tento návod" VAROVÁNÍ! Skleněné rohy jsou chráněny polštářky, které by měly být odstraněny pouze v závěrečné fázi konečné montáže. STAVEBNÍ PŘIPRAVENOST Po stavební stránce je nutno dodržet pravý úhel v rohu, ve kterém bude masážní box stát. Dále je nutno, aby podlaha pod boxem byla ve vodováze a dostatečně zaizolovaná, aby při úniku vody nedošlo k protečení, a celá obložená, aby se dalo boxem pohybovat (částečně lze sprchovou vaničku umístit do vodorovné polohy nastavovacími nožkami na kovovém rámu, na kterém je vanička umístěna.) Pokud není vanička ve váze, může docházet ke křížení dveří a jednotlivých stěn, a tím k jejich netěsnosti. A v nejhorším případě k prasknutí skla. Montážní prostor: Ke smontování boxu je potřeba montážní prostor 40 cm kolem celého boxu. Přívod vody: Přívod teplé a studené vody by měl být umístěn ve výšce cm nad úrovní podlahy a 5-10 cm od rohu (vzdálenější vývod). Vývody vody ze zdi musí být opatřen rohovým ventilem s filtrem ukončeným vnějším ½ závitem. Ideální umístění vývodů je 6-8 cm od rohu. Tlak vody nesmí být vyšší než 4 atm! Odpad: 1. Odpadová roura zakončená hrdlem (průměr 40 mm), musí být vyvedena v úrovni podlahy. V případě vyvedení ze zdi musí být opět v úrovni podlahy. Doporučujeme zakončit odpadní potrubí HT kolenem. 2. Vzdálenost vývodu odpadu od výtoku max. 40 cm. Nikdy ne přímo pod výtokem! 3. Nedoporučujeme, aby odpad vedl přímo do podlahy, při napojení boxu vznikají potíže a box špatně odtéká, a při sprchování stojíte ve vodě. Pokud není jiná možnost, je možno vyjít z podlahy kolenem, a to opět tak, aby spodní hrana kolena byla max 1,5 cm nad podlahu. Pokud ovšem bude přívod v blízkosti, nebo přímo pod výtokem z vany nepůjde napojit. Doporučujeme proto vyvést výtok dle nákresu, pokud to není možné, je možno tento vývod vyvést ±10 cm, aby nemohl nastat problém s napojením sifónu do odpadu. Vše je nutno posuzovat individuálně dle podmínek, aby bylo možno vše napojit i při smontovaném boxu. Při instalaci do niky konzultujte předinstalační přípravu s firmou,která bude box montovat. U tohoto umístění je nutno instalace provést tak, aby bylo možno box napojit složený (nesmíme zapomenout, že se k rozvodům nedostaneme zhora).

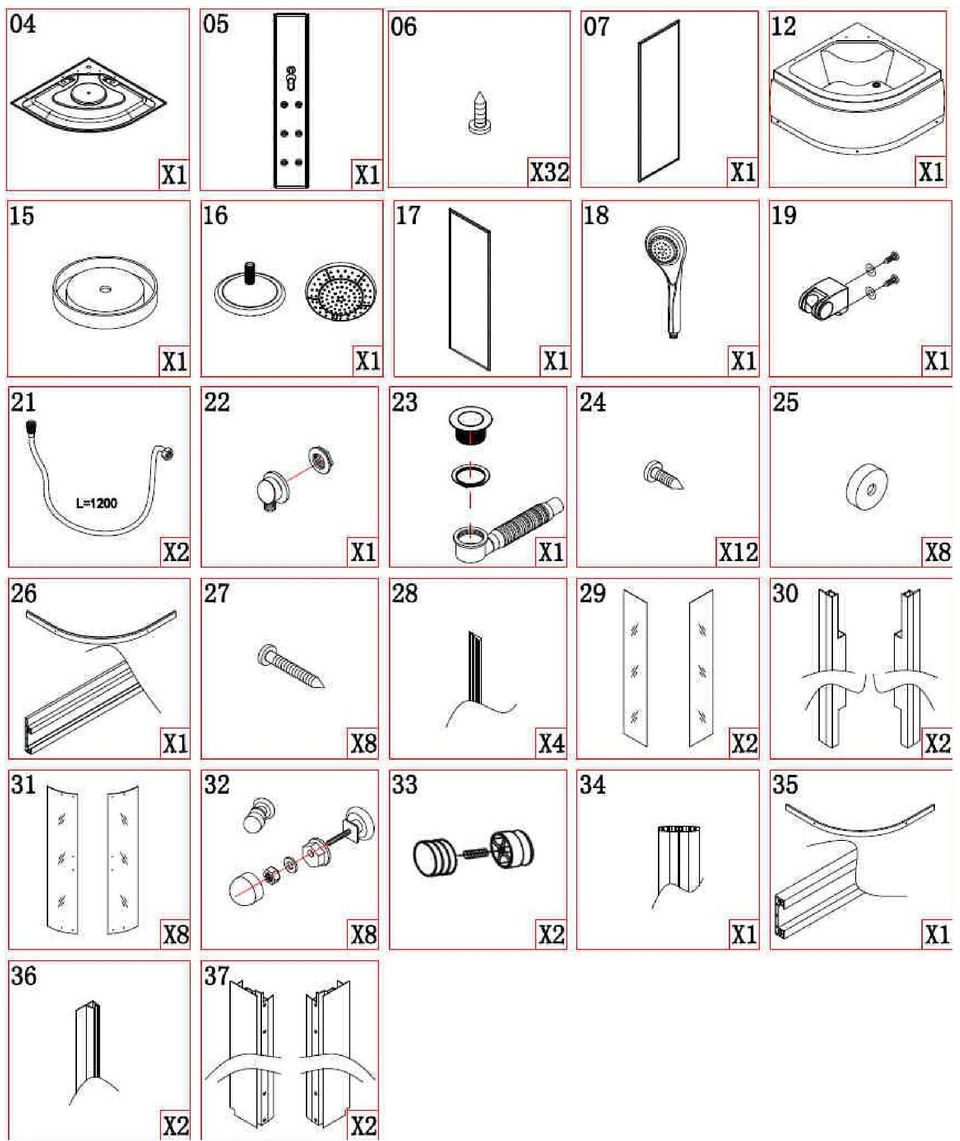

3 Celkový pohled masážního boxu Upozornění! Kresba a vybavení se může lišit dle typu masážního boxu!

4

5 Návod k instalaci sprchové boxu ANABELL Box by měl být instalován v průběhu záruční lhůty. Bezpečnostní opatření: 1. Masážní box musí být postaven na pevném a zaizolovaném podkladu, výrobce nezodpovídá za následky z nesplnění tohoto požadavku. 2. Děti smějí používat masážní box bez dozoru, pouze pokud byly řádně poučeny, dospělou osobou jaké nebezpečí jim hrozí v případě nesprávného používání sprchového boxu a chování v něm. Výrobce nenese odpovědnost za jakékoliv zranění v masážním boxu, způsobené nesprávnou manipulací, či nesprávným chováním. 3. Nepoužívejte žádné elektrické spotřebiče uvnitř masážního boxu. 4. Napájecí kabel a transformátor chraňte před mechanickým poškozením a mimo dosah dětí. 5. V případě poruchy na ovládacích prvcích nebo elektroinstalaci, volejte vždy autorizovaný servis. Nikdy se nepokoušejte opravit poruchu sami.

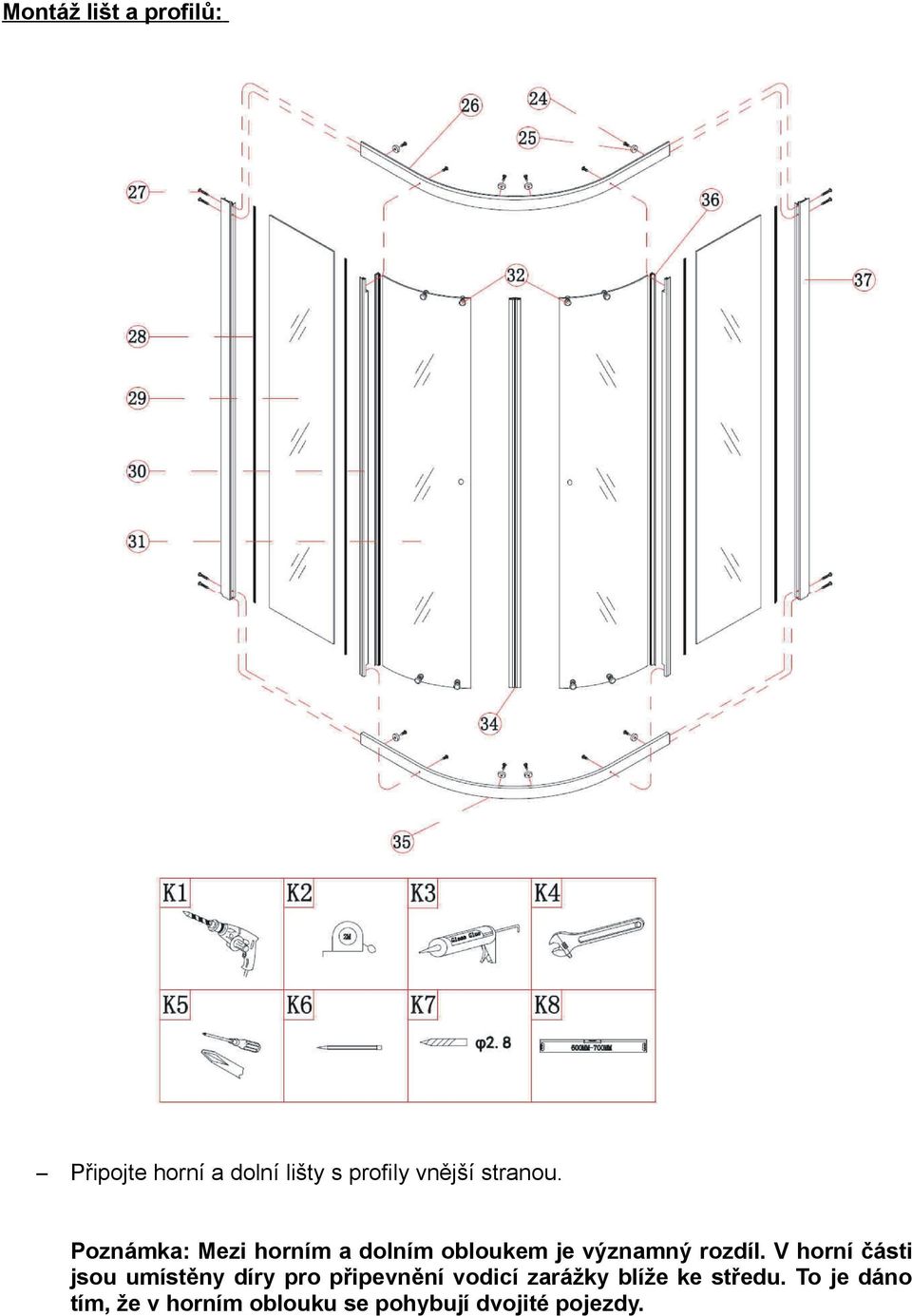

6 POZNÁMKA: Pozor povrch vaničky může být kluzký, zvláště po použití, mýdla, šamponu, sprchového gelu,. Odstranění obalových materiálů a konstrukcí Obalové materiály z lepenky jsou vhodné pro další zpracování. Lepicí pásky a PE ochranný film můžou být recyklovány. Obalový materiál by měl být zlikvidován v souladu s pravidly o dodržování nakládání s odpady. Návod k instalaci masážního boxu: Před montáží masážního boxu Vždy zkontrolujte těsnost odpadu. prosím zkontrolujte těsnost odtoku do odpadu. Údržba, používání a čištění Údržba 1. V případě nesprávné činnosti jak uvedeno výše obraťte se na kvalifikovaného údržbáře nebo se spojte s dodavatelem. 2. Odpojte prosím hlavní elektrický vypínač, jestliže jednotka není používána po dlouhou dobu, tak aby jednotka nebyla dlouho v pohotovostním stavu. 3. Pro pravidelné čištění používejte čistící prostředky určené k údržbě sprchových koutů a boxů dodávané na našem trhu. 4. Masážní trysky, sprchová růžice, stropní sprcha a hydromasáž nohou se působením vody zanáší vodním kamenem. Pokud se nebude provádět pravidelné čištění, může dojít k ucpání trysek a jejich následnému poškození (např. Prasknutí). 5. Pojezdová kolečka a kolejnice je třeba pravidelně každý měsíc promazávat (např. vodní nebo lékařská vazelína) Zvýší se tím jejich životnost. V případě špatné údržby nebude závada s tím spojená považována za reklamaci. V tomto případě se nejedná o vady výrobku a tudíž ani o reklamaci!!! Pokud byl k zatmelení boxu použit tmel na bázi polymeru, nepoužívejte k čištění boxu prostředku na zásadové bázii. Dochází k narušeí povrchu tmelu a mohlo by dojít k usazování plísní. Uvedený návod je univerzální a může se dle typů a modelů odlišovat! Nepřehlédněte - důležité! Hydromasážní box nebo parní lázeň musí zůstat volně vyjímatelná (bez destrukčních prací)! nesmí být napevno přichycen do podlahy nebo do stěn, nesmí být ke stěnám ani přichycen silikonem, nesmí být podezděn ani nesmí být osazen na vyvýšené místo (např. sokl, podezdívku apod.) Ukončení elektrického přívodu k výrobku musí splňovat podmínky stanovené normou ČSN. Bez splnění této podmínky nemůže být výrobek spuštěn! Rozměry výrobků jsou aktuální ke dni tisku!

7 Montáž vaničky: Vždy zkontrolujte těsnost kanalizace Poznámka: sprchový oblast je chráněna ochrannou fólií, která by měla být odstraněna po dokončení instalace - Umístěte vaničku a vyrovnejte pomocí vodováhy. - Připojte sifon do odpadu - Sejměte ochrannou fólii - Plochy přiléhající ke stěně zapravte silikonem, pokud bude na vaničku instalována zástěna a zadní panely silikonujte až po úplné instalaci.

8 Montáž lišt a profilů: Připojte horní a dolní lišty s profily vnější stranou. Poznámka: Mezi horním a dolním obloukem je významný rozdíl. V horní části jsou umístěny díry pro připevnění vodicí zarážky blíže ke středu. To je dáno tím, že v horním oblouku se pohybují dvojité pojezdy.

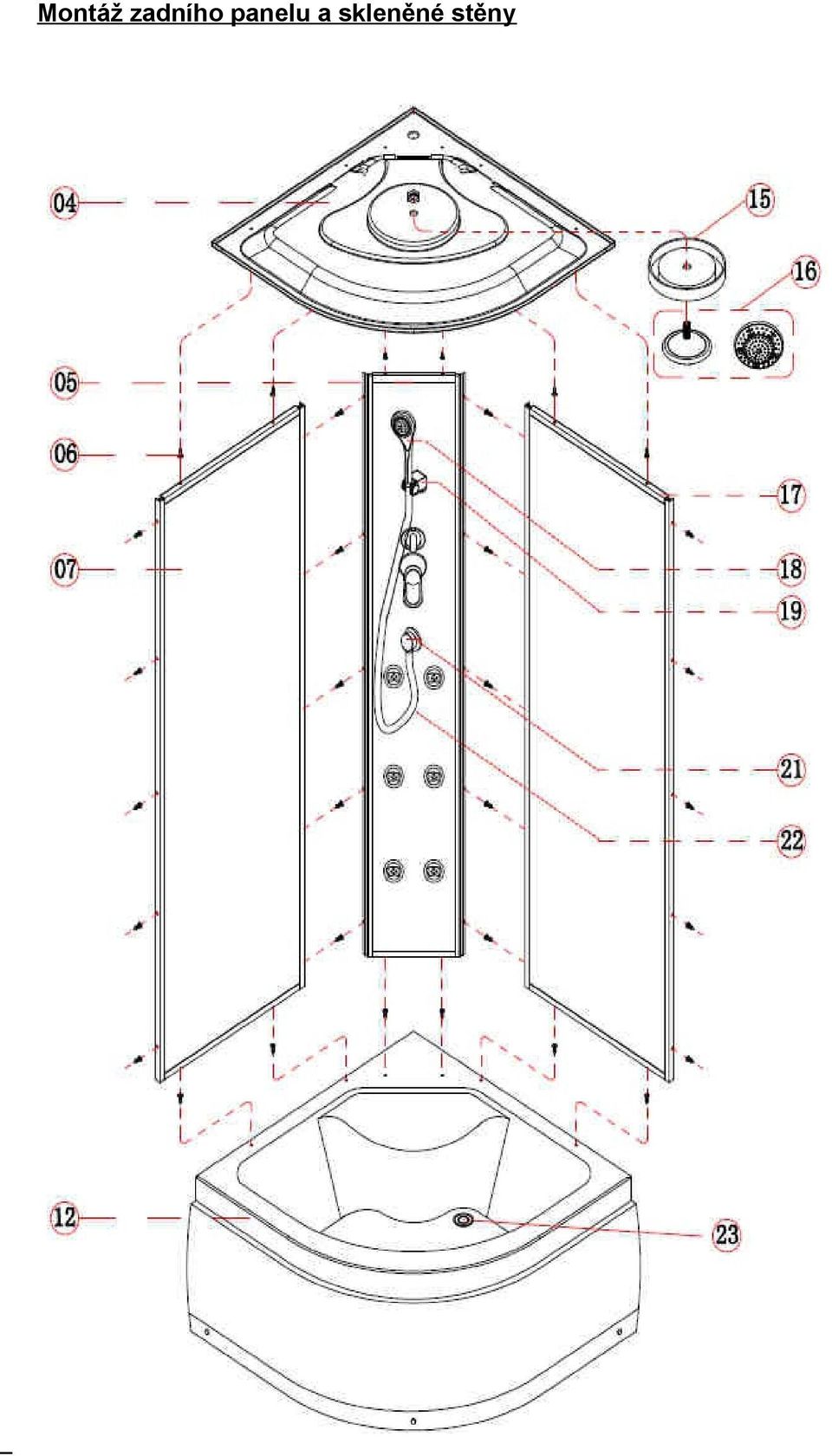

9 Montáž zadního panelu a skleněné stěny

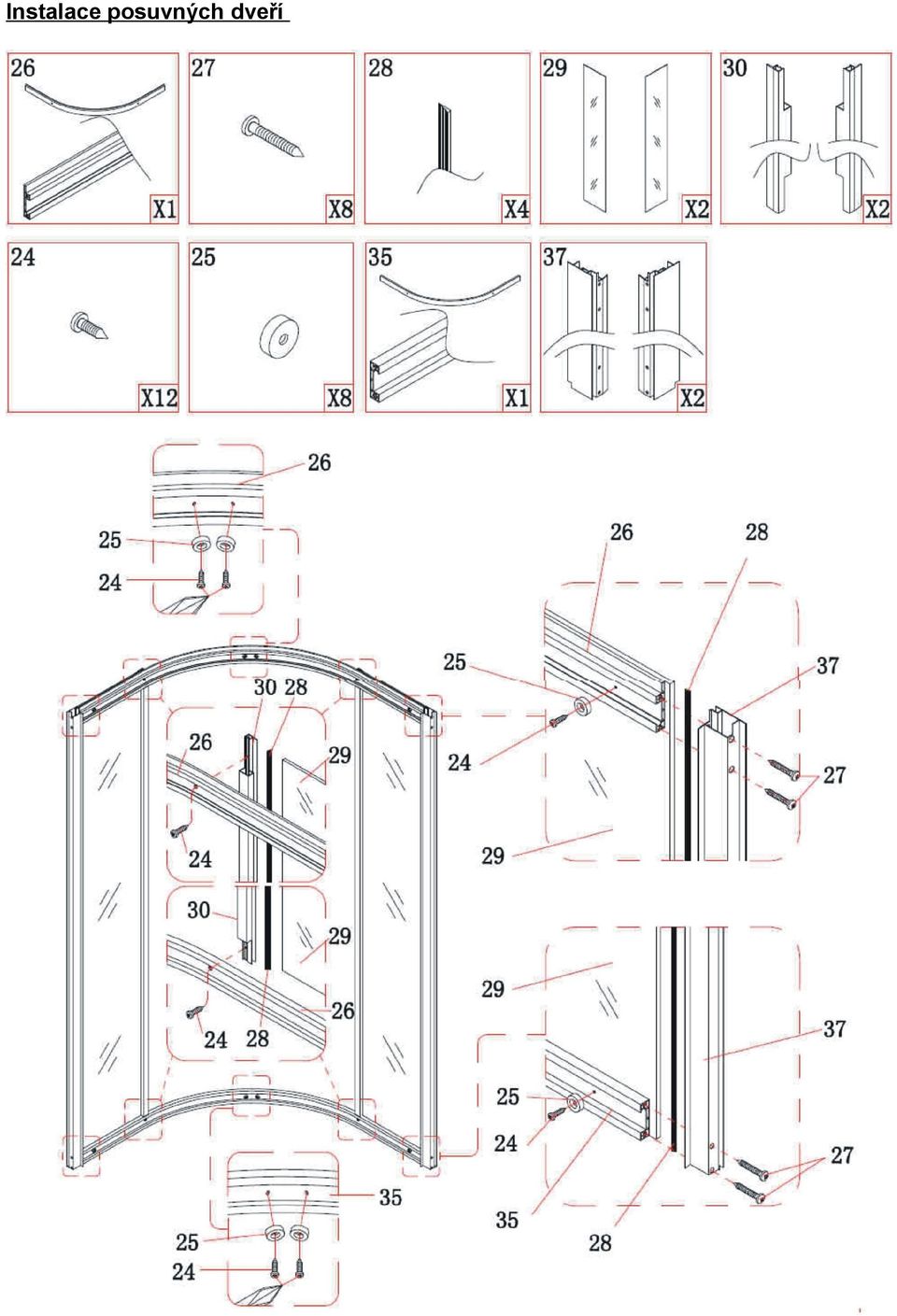

10 Instalace posuvných dveří

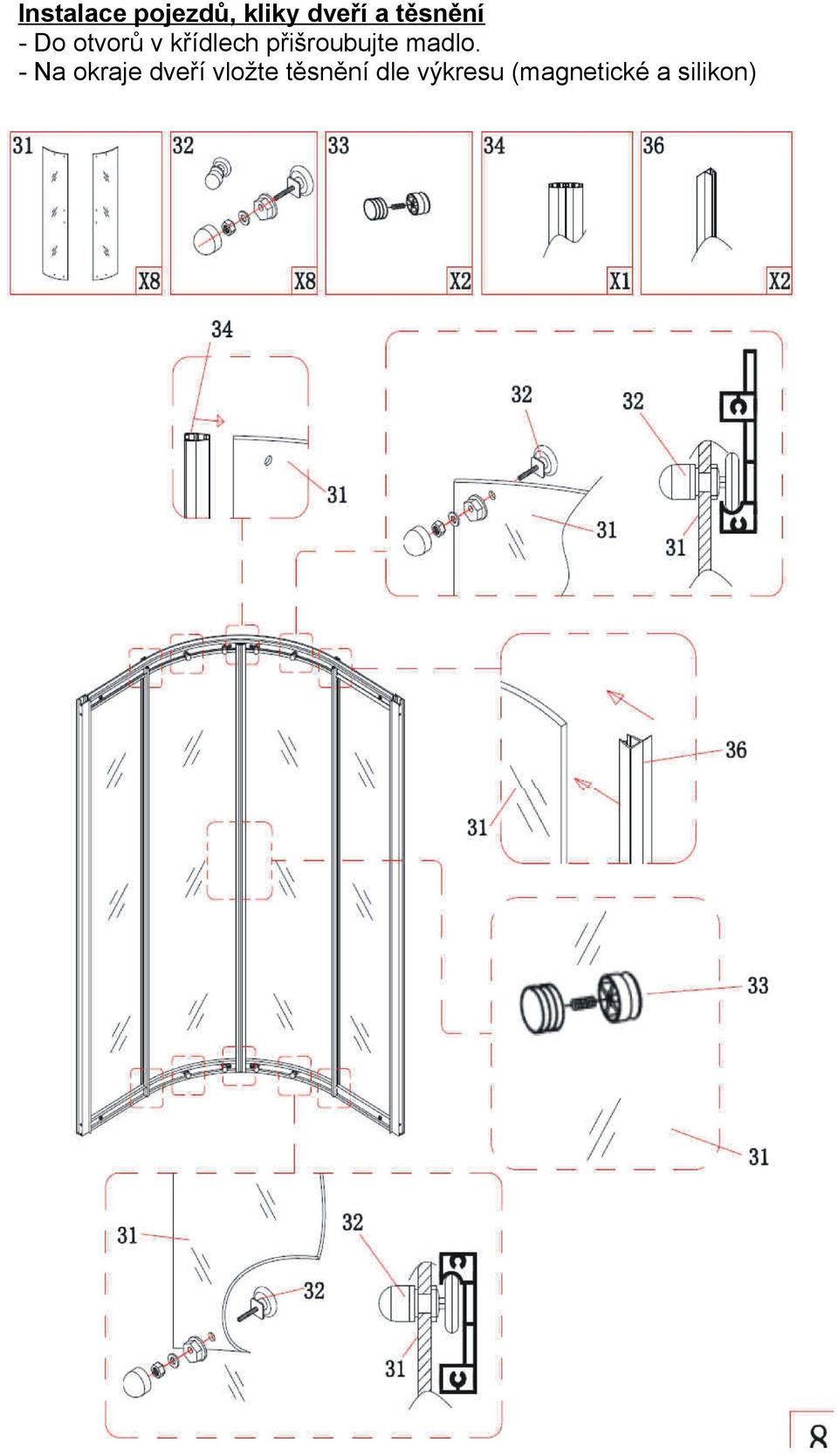

11 Instalace pojezdů, kliky dveří a těsnění - Do otvorů v křídlech přišroubujte madlo. - Na okraje dveří vložte těsnění dle výkresu (magnetické a silikon)

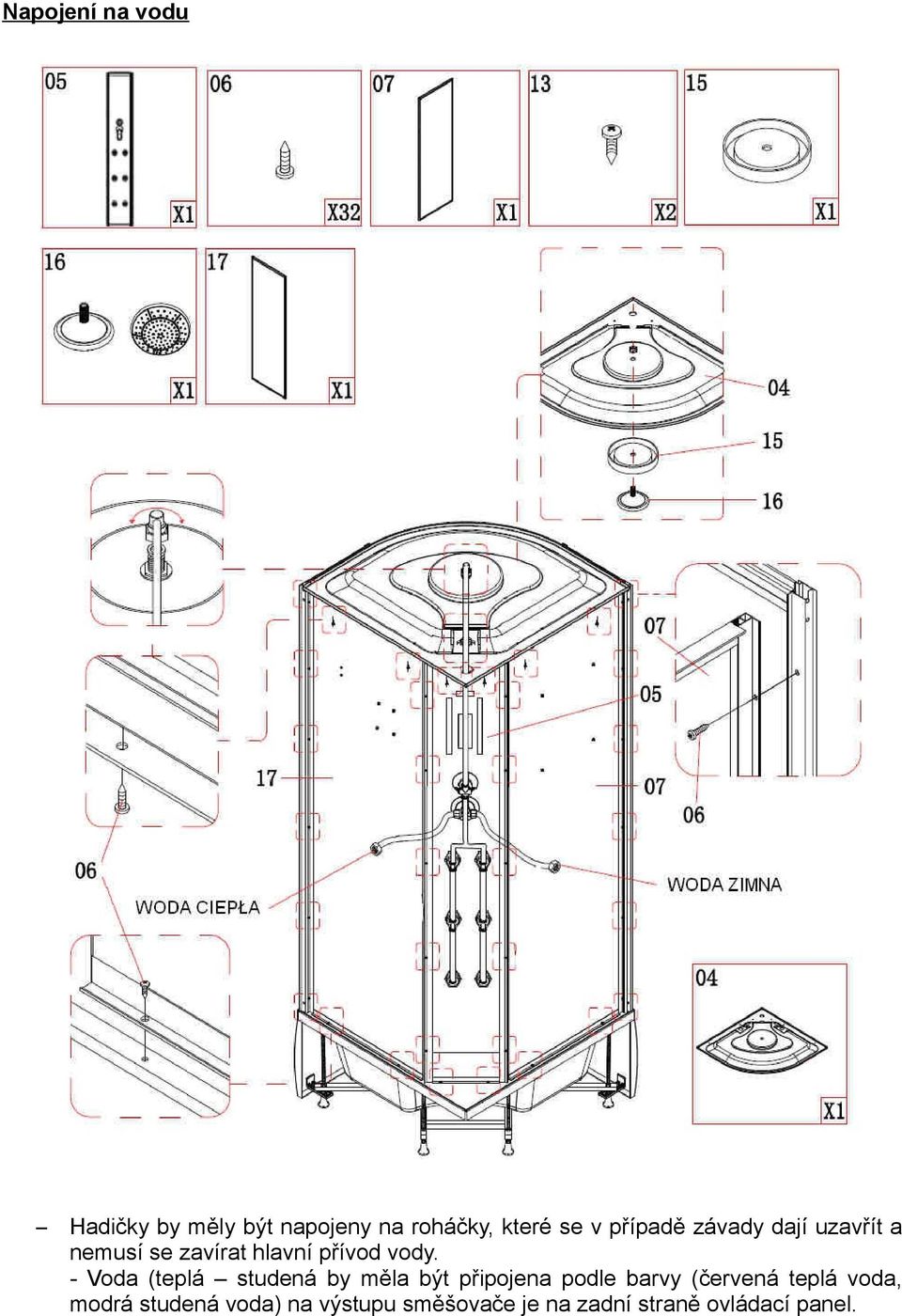

12 Napojení na vodu Hadičky by měly být napojeny na roháčky, které se v případě závady dají uzavřít a nemusí se zavírat hlavní přívod vody. - Voda (teplá studená by měla být připojena podle barvy (červená teplá voda, modrá studená voda) na výstupu směšovače je na zadní straně ovládací panel.

13 - maximální tlak vody 0,1 MPa až 0,5 MP - teplota vody by neměla převyšovat 90 C. - pro utahování používejte pod čelisti klíče např. Bavlněnou tkaninu aby se mechanicky nepoškodil povrch. - Při připojení vody a zařízení (ruční sprcha, sprchový kout) by měly být kontrolovány těsnosti celého systému. Utěsnění boxů a koutů Po celkovém sestavení a napojení boxů a koutů se musí silikonem zatěsnit: - veškeré napevno stojící spoje mezi vaničkou zadními panely, vaničkou a a přední lištou Poznámka: Pokud špatně dovírají jezdící dveře, nastavte spodní pojezdová kolečka. Při nasazování jezdících dveří buďte velmi opatrní instalaci provádějte minimálně ve dvou lidech. Specifické prvky uvedené v příručce se mohou lišit od položek skutečné. (dle typu boxu či koutu) Ovládací panel s vodou Obrázky řídícího regulátoru se může lišit v závislosti na vybavení kabiny. V každém boxu se nachází: Páčka ventilu vody a míchání studené vody s teplou. Přepínač práce mezi funkcemi boxu.

14 ZÁRUKA Vážený zákazníku Děkujeme Vám za zakoupení našeho produktu. Firma WellMall s.r.o. zajišťuje hladký provoz přístroje za podmínek technické a provozní popsáno v manuálu. 1. Záruční doba začíná běžet od okamžiku nákupu, a je 24 měsíců u sprchových koutů. Hydromasážní a parní boxy mají záruku 12 měsíců a po instalaci instalační firmou bude prodloužena o dalších 12 měsíců k instalaci autorizovaném servisu po jeho sestavení požadovaného záznamu v kartě potvrzena záruka v autorizovaném servisním středisku). příslušnými pravomoci požadované od osoby, která bude provádět žádné elektrické připojení, požadovanou položku razítko v záručním listě Doporučujeme, aby pro připojení boxu byl vytvořen samostatný vypínač Rozsah tlaků v hydromasážních a parních boxech jsou: - Pracovní rozsah 2-6 bar, - minimální tlak 2 bary, nad tento rozsah by měl být tlak snížen na Maximální úroveň. 6 bar. 2. Záruka se vztahuje na výrobní vady a vady na výrobku, použitého materiálu pro výrobu produktu (tzv. poškození vzniklé v důsledku způsobí, že vlastní ve výrobku). 3. Před montáží zkontrolujte její obsah. 4. Základem pro posouzení reklamace je doklad o koupi. 5. Výrobce poskytuje bezplatné odstranění vady během záruční lhůty do 30 dnů ode dne oznámení závady na náš info@levna-koupelna.cz. Pokud oprava vyžaduje odeslání celého boxu do výroby může být rozšířena na 60 dní. 6. Záruka není platná, pokud opravy provádí neoprávněná osoba, zejména v Připojení k elektrické síti (je nutné doložit doklad připojení od osoby s příslušným oprávněním elektrikář nebo autorizovaný servis prodejce). 7. Případné nedostatky v provedení musí být oznámeny prodávajícímu v době nákupu. 8. Záruka se nevztahuje na škody způsobené nesprávnou instalací, údržbou, škody způsobené nesprávným použitím výrobku, stejně jako škody způsobené znečištěním vodou, sediment kámen atd. 9. Záruka se nevztahuje na vady vzniklé v důsledku úrazu, nebo z důvodu vyšší moci (např. napěťových špiček, elektrické přepětí, elektrolýza, korozi a jiné vlastnosti vyplývající z vody a elektrických spotřebičů). 10. Záruka se nevztahuje na poškození nebo selhání výrobku nebo jeho části během dopravy. 11. Výrobce neručí za škody způsobené: použitím přípravků obsahujících aceton, žíravé látky, abrazivní, atd.) 12. Firma WellMall s.r.o. nenese náklady na odstranění poškození nebo prvky, nebo náklady na obnovení těchto položek do původního stavu po záruce. 13. Masážní nebo parní box musí být přístupný, aby byly možná demontáž bez destrukce bydlení nebo jiné části koupelnových doplňků. 14. Hluk při použití masážního nebo parního boxu není základem pro stížnosti. 15. Je-li taková vada výrobku znát před nebo po instalaci, doporučujeme ukončit použití a odeslat zprávu na info@levna-koupelna.cz a poradit se o dalším postupu. První test jse provádí jíž ve výrobně. 16. V případě neoprávněné reklamace klienta musí zákazník uplatňující reklamaci uhradit výjezd našeho technika na místo určení. 17. Během záruční doby má zákazník právo nahradit výrobek nebo vrátit peníze, pokud: nedostatky nelze odstranit v průběhu záruční doby se 3 reklamovala stejná věc a závada brání použití boxu. 18. Zákazníci ztratí záruku, pokud: sami upraví nebo opraví přístroj v době záruky při poškození způsobené chováním, které je neslučitelné s doporučením výrobce nedodržení pokynů při přepravě PLATÍ POUZE s dokladem o koupi Pro více informací prosím volejte na číslo nebo pište na info@levna-koupelna.cz Informace v tomto návodu jsou aktuální k datu tisku. Dovozce si vyhrazuje právo na změny technických specifikací výrobku.tiskové chyby vyhrazeny.
