BAHAMA JUMBRELLA - ORIGINÁLNÍ, ve světě po desetiletí nepřekonaný

Transkript

1 BAHAMA JUMBRELLA - ORIGINÁLNÍ, ve světě po desetiletí nepřekonaný

2 2

3 MADE IN GERMANY Aktuální stav této typové řady. V sedmdesátých letech minulého století, na začátku systémové výroby, byly vyráběny jen 4 modely (velikosti) JUMBRELLA, v průběhu dalších let pak z nich vzniklo celkem 13 modelů JUMBRELLA, s kulatým, čtvercovým a obdélníkovým tvarem střechy (viz přehled či prospekt str ). Všechny modely mají mezinárodní patenty a už zdaleka se nejedná o jedinou typovou řadu BAHAMA. Pro informaci pár čísel - když se jeden model JUMBRELLA vynásobí počtem možných ukotvení, variant provedení a speciálních výbav, vyjde pro každý ze 13 modelů variant tj. u 13 různých modelů verzí, které si můžete objednat. V těchto číslech nejsou započítány barevné varianty volitelné z 22 jednobarevných odstínů látek, ze kterých si může zákazník membránu i kombinovat. Pro každou verzi jsou neustále udržovány zásoby všech potřebných konstrukčních a designových prvků, aby mohla být individuální objednávka zákazníka vždy vyřízena v přijatelné dodací lhůtě. Vzhledem k těmto číslům zaznamenaným již koncem minulého tisíciletí, bylo nevyhnutelné vyprojektovat a postavit nový výrobní závod BAHAMA, který byl otevřen počátkem 2. tisíciletí v regionu Oberberg, ve spolkové zemi Porýní-Vestfálsko. Konstrukce a kompletní výroba všech velkých slunečníků BAHAMA : Až na suroviny jako jsou ocel, hliník, technická tkanina a některé části přepravního balení se tisíce jednotlivých komponentů, dílčích produktů a polotovarů, včetně osvětlení BAHAMA (certifikované TÜV) vyrábí v závodě Wehnrath na nejmodernějších zařízeních a strojích. Tak jsou například vyráběny z oceli a hliníku přípravky & meziprodukty, JUMBRELLA spolu s JUMBRELLA CXL a MAGNUM jsou již více než 20 let používány v hotelnictví, venkovní gastronomii i soukromí, do všech modelů těchto typových řad lze objednat a nainstalovat certifikovanou (TÜV) zvláštní výbavu: Osvětlení BAHAMA Licht 230/240 V energeticky úsporné osvětlení strana 17 Topení BAHAMA Heater (400 V/3ph.) 240 V infračervené zářiče strana Ozvučení BAHAMA Sound systém reproduktorů Mono/Stereo strana 20 BAHAMA Wireless TV Bezdrátová TV viz samostatná nabídka Další systémová nabídka pro modely JUMBRELLA: BAHAMA Custom individuální barva konstrukce dle stupnice RAL BAHAMA Maritime konstrukce v provedení pro jachty nehliníkové části z oceli nebo na mořská pobřeží upravené pro přímořské podmínky BAHAMA Print Trvanlivě potištěné membrány, digitálně i pro malá množství strana 16 BAHAMA TVR Textilní spojovací a odtokové žlábky strana 21 BAHAMA Cooler Do slunečníku zabudované, mezinárodně samostatná nabídka patentované adiabatické chlazení jen pro skupiny slunečníků plasty s obsahem molybdenu a dokonce části obalů ze dřeva na počítačově řízeném zařízení na řezání vodním paprskem [Hydro Cutter], které obrábí až 25 mm silnou ocel s přesností ± 0,1 mm. Další zpracování na polotovary se provádí na počítačově řízených obráběcích centrech se 3 až 4 řízenými osami, které pracují s přesností definovatelnou až na μ (tisícinu mm). Výroba slunečníku dle Vaší objednávky začíná individuálním stříháním jednotlivých polí (dílců) membrán JUMBRELLA na 6 až 24 segmentů (dle velikosti modelu a provedení). Strojní stříhání se provádí laserem, na řezačce s dopravníkem [ Laser Cutter ] s tolerancí ± 0,1 mm. Na nejnovějším zařízení pro digitální tisk lze přímo v závodě BAHAMA vytisknout všechny možné motivy popř. obrázky ve fotografické kvalitě s vynikajícími adhezními vlastnostmi, jakož i odolností proti opotřebení mokrým čištěním, a to na každý z celkem 22 jednobarevných odstínů látek (včetně bílé), ve kterých se tkanina betex 05, používaná na membrány, dodává. Prakticky neexistuje (včetně bílé) odstín, přechod barev nebo grafika, která by nešla na tomto zařízení reprodukovat. Tiskové stroje odpovídají nejnovějšímu stavu techniky a zákazník poskytne jen vektorizovaná data ve formátu ai nebo eps. 3

4 4

5 5

6 6

7 7

8 8

9 9

10 10

11 11

12 12

13 13

14 1 Britové ho nazývají a finished product. Tím myslí designovou dokonalost všech konstrukčních dílů, včetně těch podružných. 1. Originálně zabalený slunečník BAHAMA JUMBRELLA v tubusu z tvrdého kartonu s vyšroubovatelnými zapuštěnými masivními víčky, aby bylo možné tubus uchopit. 2. Slunečník ještě zabalený do vnitřního obalu instalovaný v univerzálním mobilním podstavci s možností nivelace podstavce ve všech jeho 4 rozích. Těžkým podstavcem se dá manipulovat pomocí motorového nebo ručního vysokozdvižného vozíku. 3. Stejný slunečník - ještě zajištěný upínacím páskem - po stažení nepromokavého ochranného obalu (vnitřní obal) a následném našroubování vrchního krytu. 4. Po otevření a předepnutí slunečníku pomocí pravé páky přezky tj. první stupeň, se pak zahákne a dopne levá páka přezky - druhý stupeň. 5. Pohled na detail uzamykání, rozevřeného a vypnutého slunečníku. Zajištění proti manipulaci cizími osobami je pomocí dvou zabudovaných cylindrických zámků do páky přezky ovládání vypínání/zavírání slunečníku. 6. Pohled zespodu/zevnitř na slunečník opatřený volány: pod každým vnějším koncem střešního ramene je ve skrytém vedení pomocí excentrického uzávěru (lze ho uvolnit) uchycena membrána, která je předepnuta v radiálním směru ramen a zajištěna proti samovolnému uvolnění. 7. Nepřímé zdvojené modulární napojení vzpěr střešních ramen, díky kterému statika nejenže neochabuje, ale naopak je v kritickém sektoru namáhání vyztužena. 8. Zdvojené modulární napojení nosných ramen na vertikálně se pohybující střešní korunu. Ventilační otvor v textilní membráně je překryt vrchním talířem. Mezi otvorem a talířem je ponechána distanční mezera. 9. Univerzální mobilní podstavec (rozložitelný stojan), který má certifikát TÜV, zabalený a připravený k expedici. 10. Detail uzamčení slunečníku JUMBREL- LA, instalovaného v univerzálním mobilním podstavci. 11. Univerzální pouzdro k zabetonování do země č.#0451/99e či č. #1451/99E má certifikát TÜV, pro (polo) stacionárně instalované slunečníky JUMBRELLA, dodává se s plánem velikosti základů a ukotvení. Po zabetonování lícuje s okolním povrchem. 12. Univerzální pouzdro k zabetonování do země s odšroubovaným masivním zavíracím víčkem: černý gumový nalisovaný kroužek brání vniknutí vody, jak bez (obr. 11), tak i s (obr. 13) nasazeným slunečníkem. 13. Schéma spojení slunečníku JUMBREL- LA nasazeného do univerzálního pouzdra. Hranice mezi tmavě a světle modrou představuje povrch základů. 14. Osmihranná montážní deska pro nohu slunečníku # 0334/E či č. # 0335/E (vnější asi 55 cm) určená k montáži na masivní betonový podklad se musí vždy na masivním podkladu s dřevěnými latěmi ukotvit zašroubováním 8 průchozích stahovacích šroubů do 8 vysoko zátěžových hmoždinek (např.hilti). Montážní deska je z oceli, svařená, žárově pozinkovaná a potažená vrstvou bílé práškové barvy (RAL 9016) vypálené při >200 º C. 15. Štítek se značkou BAHAMA s vyraženým číslem série a výrobku (označ. SNR) a nezaměnitelným znakem, kterým se ve výrobním závodě označuje každý slunečník JUMBRELLA. Lze ho odstranit pouze násilím. Sériové číslo je kódované a obsahuje pro výrobce všechny informace (jako u čísel podvozků aut) o tvaru, velikosti slunečníku, série, speciálního vybavení, data výroby, dodání atd., aby mohly být v případě potřeby, bez pochybností ověřeny a dodány odpovídající náhradní díly, např. náhradní membrána Pozor, jedná se o elektronickou verzi tištěného prospektu, obrázky k číslům jsou při tisku na vedlejší straně, zde vedlejší stranu najdete níže.

15

16 Nabídka 1: BAHAMA Print - slunečníky JUMBRELLA s individuálním nebo reklamním potiskem Závod BAHAMA má k dispozici tři různé metody tisku, které mají velmi rozdílné způsoby výroby: Při digitálním tisku a konvenčním plošném sítotisku jsou potiskovány jednotlivé nastříhané segmenty z technické tkaniny, které jsou již z horní strany povrchově upraveny, a potom se z nich sestavuje membrána určená k montáži na slunečník. Oproti tomu takzvaná technika transparentního tisku neboli protisku vyžaduje, aby byl nejprve potisknut nekonečný pás geometrických segmentů surové bílé, avšak speciálně upravené tkaniny navinutý na roli a potom tkanina z obou stran opatřena transparentní vrstvou. Teprve potom se segmenty nastříhají a sešije se z nich finální membrána. Výhody a nevýhody různých metod tisku DIGITÁLNÍ TISK + Obrázky jsou velmi ostré, mají dokonalou fotografickou kvalitu v nesčetných barevných odstínech, barevné přechody jsou možné na každém podkladu z jednobarevné tkaniny v jakémkoliv odstínu. + Metoda je nejhospodárnější při potisku 1 kusu až 20 kusů membrán. - Při potisku více než 20 membrán efektivita v porovnání s jinými metodami potisku lineálně klesá. SÍTOTISK - konvenční + Lze potisknout každý jednobarevný podklad, eventuálně lze použít bílou barvu jako podklad. + Při větším počtu kusů, 15 až 20 membrán se efektivita metody zvyšuje. + Doba výroby resp. dodávky membrán, ačkoliv je delší než u digitálního tisku, zůstává přijatelná. - Pro podrobné barevné přechody a odstíny, jakož i pro obrázky ve fotografické kvalitě ho lze použít jen v omezené míře. - Při více než 50 až 60 membránách efektivita této metody v porovnání s protiskem lineálně klesá PROTISK ( transparentní tisk ) + Dovoluje potisk celého povrchu tkaniny, a to včetně požadovaného barevného odstínu membrány mimo vlastní natištěný obrázek nebo sdělení. + Dia-efekt: při pohledu zespodu přes transparentní membránu jsou obrázky sice zrcadlově převrácené, zato však jsou opticky stejně výrazné, ale většinou ještě výraznější, než při pohledu ze shora resp. pohledu zvenku. + Metoda se při počtech kusů vyšších než 50 až 60 membrán jeví jako vůbec nejefektivnější. Obzvlášť se hodí pro mimořádně velké počty membrán. - Při zakázkách potisku pod 50 až 60 membrán není metoda hospodárná. - Potřebná doba přípravy k tisku, kterou systém vyžaduje, s sebou přináší relativně dlouhou dobu výroby, tudíž i dodání. 16

17 2 NABÍDKA 2: osvětlení BAHAMA Licht v noci přispívá k atraktivitě terasy i atmosféry pod slunečníkem. Každý model JUMBRELLA lze vybavit osvětlením BAHAMA, které má certifikát TÜV jako ucelený systém. Osvětlení je zapuštěné do konstrukce, nedá se dodatečně nainstalovat. Certifikace se vztahuje na velké slunečníky JUMBRELLA, které jsou ukotveny stacionárně v univerzálním pouzdru k zabetonování do země nebo v asymetrické univerzální konstrukci pro zapuštění do země BAHAMA nebo v univerzálním mobilním podstavci série U333 schváleného TÜV. Izolovaný přívod elektrického proudu ve slunečníku, vedený pancéřovanými kovovým profily (není vidět, je nepřístupný) je vložený do teleskopické nohy slunečníku, aniž by se jí dotýkal. Každý takto vybavený slunečník má vlastní externí rozvaděč pro zapínání a vypínání chráněný proti stříkající vodě s integrovaným automatickým ochranným vypínačem proti chybnému proudu, aby bylo v případě instalace více osvětlených slunečníků možné okamžitě určit, na kterém slunečníku došlo ke zkratu (definice TÜV). Kromě dálkového společného zapínání/vypínání, může být každé ze 4 světel slunečníku ovládané individuálně, aby se podle potřeby snížila celková intenzita světla pod slunečníkem. Osvětlení je do slunečníku trvale integrované a instalované tak, aby bylo možné s ním slunečník rozevírat a stahovat. 1. BAHAMA»Licht«- výkonnostní parametry 4 úsporné žárovky BAHAMA : každá 11 W Přívod elektrického proudu (kabel v zemi popř. flexikabel): 230/240 V Příkon: 0,05 kw Spotřeba / hodina provozu: 44 W Celkový světelný výkon: asi 240 W Světlo (žárovka): šroubovatelná Světlo stínítko: nasazovací 2. Externí rozvaděč pro zapínání/vypínání 3. Univerzální pouzdro pro zapuštění do země # /E popř /E certifikované TÜV dole s ohebnou prázdnou trubkou pro vedení kabelu 4. Po odšroubování krycího víčka, umožňujícího bezpečný pohyb osob, musí kabel protažený prázdnou trubkou v betonových základech (zajišťuje a pokládá dodavatel stavebních prací) přesahovat asi o 40 až 50 cm, aby mohlo být realizováno elektromechanické připojení ke slunečníku, ještě před jeho ukotvením. 5. Tento alternativní přívod elektrického proudu ( kabel vedený po zemi ), který však není schválen TÜV, je možný výhradně u slunečníků JUMBRELLA vybavených systémem BAHAMA -Licht ukotvených na mobilních podstavcích

18 1 NABÍDKA 3: topení BAHAMA Heater - prodlouží sezonní využívání slunečníků o další měsíce, jen pro pevná ukotvení s přívodem elektřiny v zemi. Topení se pro každý model JUMBRELLA dodává ve dvou různých provedeních, je zabudované do konstrukce slunečníku a ve spojení s asymetrickou univerzální konstrukcí pro zapuštění do země má certifikát TÜV. Dodatečná instalace topení do již zhotoveného slunečníku není možná. Infračervená topná tělesa s nízkými hodnotami emisí CO2 lze jednotlivě zapínat / vypínat nebo jednotlivě plynule regulovat. Ovládání a regulace je umístěna mimo slunečník a provádí se vždy dálkově. Podmínkou provozu velkých slunečníků JUMBRELLA vybavených systémem Heater je, aby v místě jejich použití byl k dispozici zdroj třífázového elektrického napětí 400 V do rozvodných a řídících zařízení, která pak dále napájejí topná tělesa jednofázovým elektrickým napětím 230/240 V. Příkon potřebný pro provoz slunečníků JUMBRELLA s integrovaným infračerveným vytápěním, který je třeba v místě jejich použití zajistit, činí 8,1 kw na jeden slunečník. Čtveřice topných těles, každé o příkonu 2000 W, s tělesem IP 65 pro provoz ve vlhkém prostředí s certifikátem TÜV vysílá naprosto okamžitě působící a citelné krátkovlnné infračervené tepelné záření (záření A), jaké se například používá k léčebným účelům a ve wellness zařízeních. Spotřeba elektrické energie slunečníků JUM- BRELLA vybavených systémem Heater činí v závislosti na intenzitě používání při nastavení 100 % výkonu 8 kw, při nastavení 50 % výkonu asi 4 kw za každou hodinu provozu. U jednodušších provedení této speciální výbavy, která nelze plynule regulovat, může být zvolen 50% výkon vypnutím dvou topných těles, např. když nastane situace, že pod slunečníkem je obsazena jen polovina zastřešené plochy se stoly a židlemi. U plynule regulovatelného provedení se nechá 50% výkon dosáhnout tím, že se na řídící jednotce ( Dimmerbox- s reostaty na regulaci teploty ) každé ze 4 topných těles nastaví na polovinu svého maximálního možného výkonu. Výhoda plynule regulovatelné verze spočívá mimo jiné v tom, že lze flexibilně vyhovět různým individuálním přáním na intenzitu tepla. 1. JUMBRELLA 5x5 m s topením Heater a osvětlením Licht 2. Rychloupínací konzole s infračerveným topným tělesem IP65 3. Optické působení topného tělesa ve slunečníku 4. Věnec elektrického rozvodu se zapuštěným zásuvkami a zástrčkami 5. Hlavní externí rozvaděč pro topení Heater, které není plynule regulovatelné, vstup: 1 x 400 V/3fázový, výstup: 4 x V/1fázový 6. Regulační jednotka ( Dimmer s reostaty ) u plynule regulovatelného provedení Heater (dodatečně k modifikovanému většímu hlavnímu rozvaděči) ZONE = topné těleso. 7. Asymetrická univerzální konstrukce pro zabetonování do země č.chira-0451 resp. č. 1451, s vodotěsným elektrickým rozvaděčem a revizní šachtou-terminálem. Malý obrázek: otevřený terminál elektrického rozvaděče. 18 NABÍDKA 4: topení BAHAMA Heater - alternativně Heater certifikovaný TÜV, do mobilních stojanů (kde není možné provést ukotvení a přívod v zemi) Tato speciální výbava BAHAMA, rovněž certifikovaná TÜV, byla vytvořena pro případy, kdy ze stavebně-technických důvodů nebo právních důvodů při získání povolení, není možný přívod elektřiny do slunečníků vybavených systémem Heater (nabídka 3) pod povrchem. To je např. když vybudování betonových základů narazí na strukturu plánovaného podloží terasy např. podzemní garáže nebo vlastník pozemku neudělí svůj souhlas s vybudováním betonových základů a s tím spojené pokládky kabelů do země. Velké slunečníky JUMBRELLA, z výroby s nainstalovaným topením Heater, se nechají kdykoliv později připojit na asymetrické univerzální konstrukce pro zapuštění do země spojené se základy, přičemž není nutné nahradit ani externí rozvodná a řídící zařízení instalovaná mimo slunečník původně ukotvený a provozovaný na mobilních stojanech, čili se nemusí provést žádná úprava. Přestavba z mobilní verze stojanu na (polo)stacionární vyžaduje jen dodatečné pořízení asymetrické univerzální konstrukce pro zapuštění do země. 8. Prostor instalace JUMBRELLA na mobilním stojanu. Univerzální mobilní stojan BAHAMA je ve výrobním závodě modifikován podle povolení TÜV (subvarianta), takže elektromechanická bezpečnostní přípojka zajištěná proti zaplavení (pod stojanem) není vidět a je nepřístupná. Mechanické zakrytí přívodního napájecího kabelu (nášlapný tunýlek), dovybavení k verzi U333-CHIRA pro mobilní stojan, jehož délka závisí na vzdálenosti vedoucí až pod kazetu stojanu, které musí být bezpečné pro hosty i personál, musí zajistit dodavatel stavebních prací resp. provozovatel. 9. Pohled do kazety mobilního stojanu, připojení topení slunečníku JUMBRELLA modifikovaného ve výrobním závodě v souladu s povolením TÜV # U333-CHIRA: mechanicky pevně zabudovaná elektrická přípojka a podle potřeby přímo na místě přesně zakrácený napájecí kabel (černý, vede k rozvodnému a řídícímu zařízení, které je nutné umístit mimo slunečník) jsou dodatečným vybavením k alternativě 4 Heater pro mobilní podstavec, které je zapotřebí v místě instalace a jejich délka je závislá na vzdálenosti slunečníku od zařízení. Pozor, jedná se o elektronickou verzi tištěného prospektu, obrázky k číslům jsou při tisku na vedlejší straně, zde vedlejší stranu najdete níže. 2 6

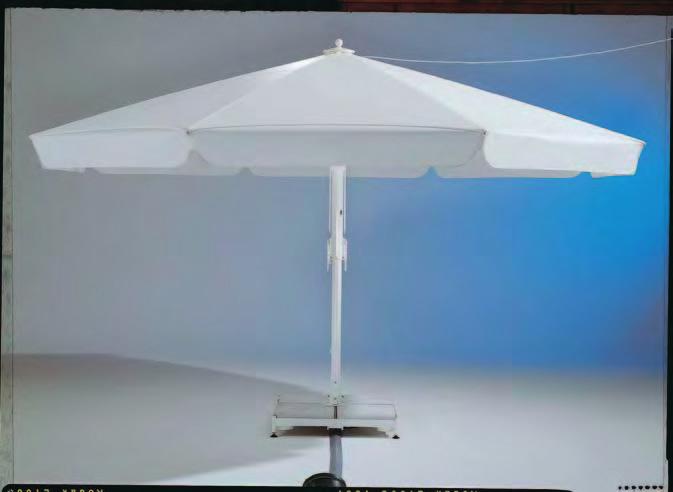

19

20 2 NABÍDKA 5: ozvučení BAHAMA Sound - pro příjemnou atmosféru s reprodukovanou hudbou. Modely BAHAMA JUMBRELLA jsou asi jedinými profesionálními velkými slunečníky na světě, u nichž může být přiobjednána speciální výbava - ozvučení BAHAMA SOUND, zabudovaná do konstrukce slunečníku, nelze ji nainstalovat dodatečně. Každý slunečník JUMBRELLA zhotovený ve výrobním závodě s ozvučením Sound má v teleskopické noze rovněž skrytě a pro publikum nepřístupně, jako u nabídky 2 světlo Licht nebo u nabídky 3 topení Heater - propojeny kabely tak, aby koncová zásuvka patřící k základní výbavě a reproduktor mohly být umístěny na čtyři připravené úchyty, alternativně umístěné v horní části ramen slunečníku. Připojení je do příslušné zásuvky ve funkčním věnci, chráněné proti vandalismu. Nabídku č. 5 ozvučení Sound lze objednat a dodat jak samostatně, tak i dodatečně k již instalovaným nabídkám č. 2 světlo a č. 3 topení. V jednodušší základní verzi, obsahuje ozvučení 1 standardní reproduktor schválený pro venkovní použití (vlhký vzduch), v náročnější základní verzi obsahuje 1 značkový reproduktor BOSE vyznačující se vynikající kvalitou zvuku a hlasu. Zapojení reproduktorů předpokládá, že objednatel (provozovatel) disponuje zařízeními na snímání zvuku a odpovídajícím zesilovačem (amplifier) umístěnými mimo slunečník, pro napájení zařízení ve slunečníku - buď mono nebo stereoprovozu. Zařízení na přenos zvuku slunečníku JUM- BRELLA je v zásadě koncipováno na možnost stereo-provozu, pro který je však nutné objednat druhý reproduktor standartní nebo reproduktor BOSE. U skupiny tří nebo více aditivně uspořádaných slunečníků JUMBRELLA lze kvality stereozvuku docílit také tím, že jen dva slunečníky (z více slunečníků) jsou vybaveny základní verzí 5 Sound (každý po jednom reproduktoru). U koncového stupně ozvučení 5 Sound se jedná o mechanicky zasouvací konzoly, na které je ve výrobním závodě pevně namontován reproduktor včetně příslušného připojovacího kabelu a konektoru. K uchycení zasouvací konzoly se na čtyřech různých symetricky uspořádaných pozicích na konstruk- ci slunečníku nachází odpovídající upevňovací konzoly připravené pro zasunutí a aretaci koncového stupně pro reproduktor. 1. Koncový stupeň pro reproduktor (zde s reproduktorem BOSE) v zasunutém a zajištěném stavu. 2. Zasunutí koncového stupně pro reproduktor (zde s reproduktorem BOSE) do upevňovací konzoly na konstrukci slunečníku. Černý šroub s kulovou hlavou slouží k rychlému mechanickému připevnění koncového stupně. 3. Ve funkčním věnci: pro připojení koncovky od reproduktoru - modrý konektor, k dispozici 4 zásuvky pro volný výběr pozice. 4. Koncový stupeň pro reproduktor (zde se standardním reproduktorem) v zasunutém a zajištěném stavu

21 NABÍDKA 6: ozvučení BAHAMA TVR - textilní propojovací žlábky pro vytvoření společně zastřešené plochy. Nabídka 6»TVR«-»Textilní propojovací a odvodňovací žlábky«, mají smysl, jen když mohou být vedle sebe postaveny stejně velké čtvercové nebo obdélníkové slunečníky JUM- BRELLA při zohlednění vzdálenosti mezi jejich vnějšími hranami střechy, která se musí v závislosti na modelu dodržet, a to tak, aby byly vždy dva rozevřené slunečníky elasticky spojeny pomocí textilního propojovacího žlábku. V textilním žlábku zachycená dešťová voda je díky jeho konstrukci odváděna na jednu nebo na druhou stranu slunečníku (lze zvolit). Pro obdélníkové slunečníky JUMBRELLA platí, že spojení pomocí»tvr«je technicky možné vždy jen mezi dvěma dlouhými nebo dvěma krátkými hranami střechy. Všechna výztužná ramena slunečníku tj. střešní konstrukce velkých slunečníků, které mají být mezi sebou propojeny, musí být při výrobě osazeny úchytkami pro zavěšení žlábků. Úchytky nelze nainstalovat dodatečně. Po rozevření slunečníku, se na úchytky v ramenech slunečníku, upevní TVR žlábky tak, aby byl zajištěn plynulý odtok dešťové vody mezi slunečníky. Plánované nebo zamýšlené pospojování slunečníků JUMBRELLA do řady pomocí žlábků»tvr«předpokládá, že zvláště u stacionárního ukotvení nebude překročena hodnota sklonu resp. stoupání terénu na společné středové ose pospojovaných slunečníků 0,5 %. V případě většího sklonu v místě použití (pokud se nejedná o veřejný pozemek) lze přistoupit k náhradnímu řešení, tj. srovnání výšky stojanů nebo pouzder konstrukcí zabudovaných do země, na nejvyšší jednotnou úroveň terénu. (na společné středové ose pospojovaných slunečníků) 21

22 Konstrukce a princip funkce materiály povrchy tkanina používaná na membrány a provedení membrán velikosti a parametry modelů Konstrukce slunečníku JUMBRELLA Všechny modely JUMBRELLA jsou certifikovány TÜV a díky konstrukčnímu principu jejich BAHAMA servomechaniky (mezinárodně patentované) nepotřebují pohon ani údržbu. Mechanika rozevírání, vypínání a zavírání je absolutně bezporuchová. Další výhoda tohoto konstrukčního principu spočívá v relativně malé výšce zavřeného slunečníku řady modelů JUMBRELLA, a tedy i poměrně krátké transportní délky (podle velikosti modelu). Slunečník JUMBRELLA spočívající na teleskopickém sloupku 80 mm je rozevírán ve dvou krocích: v prvním kroku pomocí radiálního statického (permanentního) předpětí membrány podél každého střešního ramene slunečníku, které působí i v zavřeném slunečníku. Ve druhém kroku pomocí dynamického předpětí, které vytváří ve finální fázi rozvírání slunečníku vypnutí v dalším bočním směru (hlavní a vypínací stupeň mechanizmu otevírání slunečníku). Každý slunečník JUMBRELLA je vybaven ve svém ukotvení a v pákových přezkách uzamykáním pomocí konstrukčně zapuštěného zásuvného cylindrického zámku. Slunečník proto nelze nepovolanou osobou odmontovat ani ovládat, a to ani v zavřeném, ani v rozevřeném stavu. Vysoce kvalitní materiály Strukturální, vesměs modulárně koncipované komponenty rozkládací konstrukce JUMBRE- LLA jsou z komorových bezešvých extrudovaných hliníkových profilů, jakož i z přesných hliníkových dílů, vyrobených na CNC strojích z plného materiálu. Funkční a montážní díly jsou zhotoveny standardně z leštěné nerezové oceli V2A. Všechna kluzná ložiska jsou z nevlhnoucího samomazného plastu. Povrchová úprava konstrukce Veškeré hliníkové komponenty konstrukce jsou sériově potaženy vrstvou práškové PES bílé barvy (RAL 9016) a vypáleny při >200 C, čímž jsou trvale chráněny proti agresivnímu působení ovzduší vč. soli. Nestandardní barvy podle stupnice RAL, které se sériově nedodávají, lze realizovat na zvláštní objednání. Tkanina sériově používaná na membrány High-tech tkanina, špičkové technické úrovně»betex 05«- kompatibilní pro potisk, je vyrobena ze 100% polyesteru, na horní straně potažená vrstvou transparentního akrylátu. Obě strany vykazují při pohledu shora vždy téměř stejný barevný odstín. Zvláštnost: extrémně odpuzuje nečistoty resp. má samočistící vlastnosti. Parametry tkaniny z výroby/ stav nové tkaniny: Plošná hmotnost podle DIN 53854: >200 g/m 2 Odolnost proti pronikání vody pod tlakem podle DIN 53886: >100 hpa (odpovídá asi mm vodního sloupce) Stálobarevnost podle DIN 54004: stupeň 6-8, v závislosti na konkrétním barevném odstínu [stupeň 8 je nejlepší hodnota na stupnici podle DIN od 1-8] Odolnost proti povětrnostním podmínkám podle DIN 54071: stupeň 6-8 [stupeň 8 je nejlepší hodnota na stupnici podle DIN od 1-8] Maximální pevnost v tahu v podélném/ příčném směru podle DIN 53857/1: >160/120 dan šířka zkušebního proužku tkaniny 50 mm Pevnost v dalším trhání podle DIN 53356: v podélném směru = příčně vůči příčným vláknům >5 dan v příčném směru = příčně vůči podélným vláknům >6 dan Translucence (propustnost světla): tkanina»betex 05«používaná na membrány silně propouští světlo. Liší se v závislosti na barevném odstínu. Výběr barev pro membránu Viz vždy aktuální vzorkovník tkanin & barev BAHAMA»betex 05«. Moderní provedení # -60: membrána slunečníku bez volánů 22 Klasické provedení # -90: membrána slunečníku s Display volánem (šíří vhodný na potisk)

23 Ø = 4.00 m Ø = 5.60 m Ø Ø = = 6.30 m 2.45 m* 3.52 m* 2.39 m 2.65 m Ø = 7.00 m 5.17 m 5.80 m 6.43 m 2.97 m* 2.27 m* 3.16 m* 2.53 m* 3.72 m* 1.53 m Ø = 4.50 m 2.14 m 3.70 m 4.16 m 2.25 m* 2.30 m* 3.11 m* ca m* 1.72 m 1.91 m Ø = 5.00 m 4.62 m 2.27 m* 3.11 m* MODEL Maximální výška zavřeného slunečníku od země Výška k ulož nábytku při zavř. sl. od země Přepravní rozměry x délka: Váha při manipulaci (čistá): Váha při přepravě (hrubá): Max. příp rychlost větru/otevř. slun. # C3040 # C3045 # C3050 # C3060 Ø 4.00 m Ø 4.50 m Ø 5.00 m Ø 5.60 m ## C3063 Ø Ø 6.30 mm # C3070 # C3070 Ø 7.00 Ø 7.00 m m = m 2 = m 2 = m 2 = m 2 = = mm 2 2 = = m 2 m m* 3.85 m* 3.85 m* 3.87 m* m* m* m* m* 1.50 m* 1.40 m* 1.15 m* 0.90 m* m* m* m* m* 0.36 x 3.92 m 0.36 x 3.92 m 0.36 x 3.92 m 0.36 x 3.92 m x 4.37 x 4.37 m m x 4.57 x 4.57 m m 40 kg 45 kg 53 kg 65 kg kg kg 90 kg 90 kg 61 kg 66 kg 74 kg 87 kg kg kg kg kg 95 km/h** (Windst. 10) 95 km/h** (Windst. 10) 88 km/h** (Windst. 9) 74 km/h** (Windst. 8) km/h** (Windst. 6) 6) 38 km/h** 38 km/h** (Windst. (Windst. 5) 5) 2.26 m* 3.53 m 3.53 m 3.11 m* 2.31 m* 4.00 m 4.00 m 3.11 m* 4.50 m 2.30 m* 4.50 m 3.11 m* 5.00 m 2.40 m* 5.00 m 3.31 m* 3.00 m 2.26 m* 4.00 m 3.00 m* 3.75 m 2.30 m* 5.00 m 3.18 m* 2.52 m* 4.50 m 6.00 m 3.58 m* MODEL Maximální výška zavřeného slunečníku od země Výška k ulož nábytku při zavř. sl. od země Přepravní rozměry x délka: Váha při manipulaci (čistá): Váha při přepravě (hrubá): Max. příp rychlost větru/otevř. slun. # C3135 # C3140 # C3145 # C3150NNK # C8-3140/30 # C /375 # # C /45 # m 3.50 m m 4.00 m m 4.50 m m 5.00 m m 4.00 x x 3.00 mm m x 3.75 x 3.75 m m m m x 4.50 x 4.50 m m = m 2 = m 2 = m 2 = m 2 = m 2 2 = = m 2 m 2 = = m 2 m m* 3.75 m* 3.85 m* 4.01 m* 3.76 m* m* m* m* m* m* 1.19 m* 0.80/1.59 m* 0.54/1.44 m* 0.38/1.37 m* 1.11 m* m* m* m* m* m* ca x 3.92 m 0.36 x 3.92 m 0.36 x 3.92 m 0.41 x 4.17 m 0.41 x 3.90 x mm x 4.37 x 4.37 m m x 4.90 x 4.90 m m 42 kg 45 kg 56 kg 75 kg kg kg kg kg 80 kg80 kg 63 kg 66 kg 77 kg 100 kg kg kg kg kg 114 kg 114 kg 95 km/h** (Windst. 10) 88 km/h** (Windst. 9) 74 km/h** (Windst. 8) 74 km/h** (Windst. 8) km/h** (Windst. 9) 9) km/h** km/h** (Windst. 8) 8) 50 km/h** 50 km/h** (Windst. (Windst. 6/7) 6/7) Max. výš. zavř. slunečníku od země výš. otevřeného slunečníku úložná výška výška nábytku *Všechny ve vertikálním směru uvedené míry, jsou od nulové úrovně terénu, na kterém slunečník stojí při ukotvení do pevně zabetonovaného originálního stojanu (univerzál. pouzdro, asymetrická univerzální konstrukce či montážní deska pro nohu slunečníku).je-li JUMBRE- LLA instalována do výškově nivelovaného mobilního stojanu zvýší se údaje o výšce o plus 5 11 cm * * Jak se zachovat při předpovědi či varování veřejnosti (z rozhlasu, TV, internetu ad.) o příchodu silného větru až vichřice. Max. přípustné rychlosti větru tzn. nejvyšší rychlosti poryvů, které jsou zde uvedeny, platí pro slunečníky v plně rozevřeném a vypnutém stavu a ukotvené v zabetonovaných tj. pevných originálních stojanech (tj. univerzál.pouzdro, asymetr.univerzál.konstrukce nebo deska pro nohu slunečníku). Vztahují se na sílu větru působící v horizontálním směru, nikoliv na tzv. rotory, tzn. turbulentní vertikální vzdušné proudění, jaké se může vyskytnout např. na střechách, terasách, svažitých hřebenech nebo v zásadě i v takzvaném válcovitém bouřkovém mraku. Pro slunečníky JUMBRELLA ukotvené v originálních mobilních podstavcích je nutné u všech mezních rychlostí větru**, které jsou konkrétně uvedené, počítat s hodnotou nižší nejméně o 25 %. V praxi pro vyhodnocení situace o max. rychlosti větru slouží: hlášení, předpověď počasí nebo varování (v rádiu, TV, internetu) s uvedením maximálních rychlostí větru či varováním před vichřicemi. V tomto případě musí být slunečníky JUMBRELLA včas tj. alespoň 2 hod. před příchodem větrů zavřeny, membrány zavinuty stylem plisé a zajištěny upínací páskou s přezkou. V žádném případě by se nemělo podstupovat riziko, že budete se zavřením a zabezpečením slunečníku vyčkávat, až skutečně přijde ohlášený vítr nebo vichřice, protože pak už je příliš pozdě na to, abyste mohli zabránit částečnému nebo totálnímu zničení slunečníku. Je-li rychlost větru udávána v m/s vynásobíme ji 3,6 a dostaneme přepočet rychlosti v km/hod. Viz návod výrobce C-01/

24 25

25 Bahama Jumbrella CXl - 7 m: klasický (s volány) Architektonická řada Bahama LARGO: 8 8 m Bahama EVENT: 4 4 m moderní (bez volánů) Architektonická řada Bahama magnum: 8 8 m Výrobní závod v D Reichshof (okres Kolín nad Rýnem) Celková plocha areálu včetně venkovní předváděcí plochy: m 2 Konstrukce & výroba - od r. 1950: BECHER Textil & Stahlbau GmbH Gewerbeparkstrassse 34 D Reichshof-Wehnrath Zdroj/zastoupení: Autorizovaný BAHAMA odborný prodejce pro ČR a SR Firma ing. J. Kalina, CZ Praha 8 e-maii: obbi@ .cz tel./fax/zázn GSM: Všechna autorská práva chráněna tj. jakékoli použití i částí textů, překladů, fotografií, grafiky ad. ke kopírování, jinému šíření a publikování je možné pouze na základě písemného souhlasu výrobce Fa. Becher Textil- & Stahlbau GmbH, Germany a autorizovaného prodejce v ČR.
