1 26 DATEC-CONTROL MOBILNÍ XS S M L XS ZOBRAZOVACÍ JEDNOTKA PROFESIONÁLA PŘEDSTAVENÍ PRODUKTU Zaoblený tvar hlavy řady zapouzdření DATEC-CONTROL umožňuje vestavbu většího a graficky výkonnějšího displeje. V obzvlášť velké míře bylo při formování nového tvaru dbáno na ergonomii. Pouzdra jsou vhodná do ruky a lehce se obsluhují. DISPLEJE Je možná vestavba standardních grafických displejů (kontaktní adresy na Ty umožňují bezproblémové zobrazení křivek, grafů, symbolů a textů a snadné ovládání funkcí. Sklíčko displeje chrání vestavěné displeje a ve spojení se sadou těsnění umožňuje vysoký stupeň těsnosti IP 65 (XS/S) nebo IP 54 (). Montáž je velmi jednoduchá pomocí přiložené samolepící fólie. Max. rozměr desky (Dx Š/Š2 v mm) Spodní díl Vrchní díl XS 190 x 46/ x 47/83 S 214 x 62/ x 60/106 M 207 x 80/ x 78 L 230 x 80/ x 78 (není brán v úvahu prolis spojovacích šroubů) Š L Š2 V aktuální výkresy na internetu

DISPLEJE Je možná vestavba standardních grafických displejů (kontaktní adresy na www.okw.com). Ty umožňují bezproblémové zobrazení křivek, grafů, symbolů a textů a snadné ovládání funkcí.

2 XS DATEC-CONTROL MOBILNÍ 27 S FLEXIBILNÍ NAPÁJENÍ Viditelnost displeje (Š x D v mm) XS 46 / R32,5 x 45 D S 56 / R39,5 x 54 M 71 / R44 x 51 Š L 73 / R49,5 x 66 (montáž displeje na stávajících prolisech na vrchním dílu nebo montáž na desku) Alternativně schránka na baterie XS 2 x 1,5 V tužkové baterie (AA) 3 x 1,5 V tužkové baterie (AA) 1 x 9 V plochá baterie (PP3) S 4 x 1,5 V tužkové baterie (AA) 1 x 9 V plochá baterie (PP3) 4 x 1,5 V tužkové baterie (AA) 5 x 1,5 V tužkové baterie (AA) DATEC-CONTROL XS, S Volitelně bez / se schránkou na baterie s vnějším přístupem. Snadná výměna baterie. Kryt baterie volitelně záklapný nebo na šroub. DATEC-CONTROL M, L Volitelně bez / se schránkou na baterie s vnějším přístupem. Dvě možnosti montáže podle nároků na místo nebo konfigurace prvku. Snadná výměna baterie. Podstavec k dostání také jako nabíjecí stanice, viz strana 28. Při vyšším nároku na energii lze použít až 5 tužkových baterií (AA). Krytka základny může být v případě požadavku pevně spojena. návod na montáž na internetu

baterie (AA) 1 x 9 V plochá baterie (PP3) 4 x 1,5 V tužkové baterie (AA) 5 x 1,5 V tužkové baterie (AA) DATEC-CONTROL XS, S Volitelně bez / se schránkou na baterie s vnějším přístupem.

3 28 DATEC-CONTROL MOBILNÍ/ODKLÁDÁNÍ XS/S XS/S KONTAKTOVÁNÍ ODKLÁDÁNÍ K odkládání slouží praktický ergonomicky tvarovaný podstavec. Ten umožňuje snadnou dosažitelnost displeje a pohodlné ovládání klávesnice. Podstavec XS a S pro stolní konfigurace. Podstavec jako stolní/nástěnné provedení. NABÍJENÍ/PŘENOS Snadné nabíjení a přenos dat. Kontakty jako součást příslušenství nebo zahrnuté v sadě pouzdra XS/S. Podstavec poskytuje dostatek místa pro elektroniku. Nabíjecí stanice pro akumulátory Podstavec má v sobě dokonce přihrádku na akumulátor. Při správném zapojení lze podstavec použít i jako externí nabíjecí stanici. Akumulátorový napájecí blok s libovolným počtem kusů již není žádný problém. Vyměnitelné akumulátory zajišťují dlouhou dobu účinnosti přístroje. Výhoda na cestách.

NABÍJENÍ/PŘENOS Snadné nabíjení a přenos dat. Kontakty jako součást příslušenství nebo zahrnuté v sadě pouzdra XS/S. Podstavec poskytuje dostatek místa pro elektroniku.

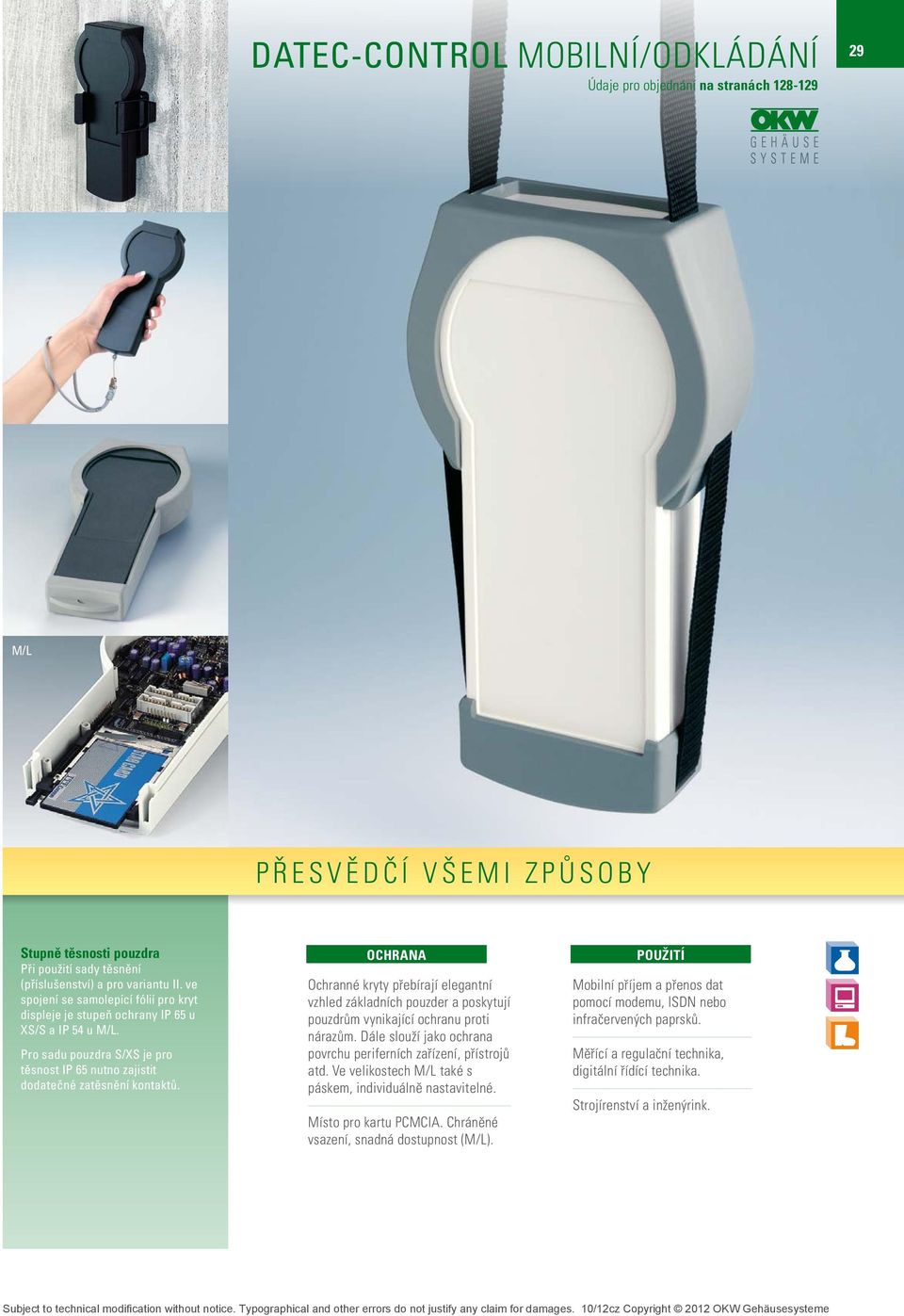

4 DATEC-CONTROL MOBILNÍ/ODKLÁDÁNÍ 29 PŘESVĚDČÍ VŠEMI ZPŮSOBY Stupně těsnosti pouzdra Při použití sady těsnění (příslušenství) a pro variantu II. ve spojení se samolepící fólií pro kryt displeje je stupeň ochrany IP 65 u XS/S a IP 54 u. Pro sadu pouzdra S/XS je pro těsnost IP 65 nutno zajistit dodatečné zatěsnění kontaktů. OCHRANA Ochranné kryty přebírají elegantní vzhled základních pouzder a poskytují pouzdrům vynikající ochranu proti nárazům. Dále slouží jako ochrana povrchu periferních zařízení, přístrojů atd. Ve velikostech také s páskem, individuálně nastavitelné. Místo pro kartu PCMCIA. Chráněné vsazení, snadná dostupnost (). POUŽITÍ Mobilní příjem a přenos dat pomocí modemu, ISDN nebo infračervených paprsků. Měřící a regulační technika, digitální řídící technika. Strojírenství a inženýrink.

OCHRANA Ochranné kryty přebírají elegantní vzhled základních pouzder a poskytují pouzdrům vynikající ochranu proti nárazům. Dále slouží jako ochrana povrchu periferních zařízení, přístrojů atd.

5 128 DATEC-control XS, S Informace na stranách DATEC-CONTROL DATEC-CONTROL vnější rozměr v mm D Š/Š2 V DATEC-CONTROL XS, S provedení / vybavení (rozměry v mm) schránka na baterie výřez pro displej D x Š materiál objednací číslo RAL 9002 RAL 9005 XS /94 39,5 I (příslušenství) ABS (UL 94 HB) A A /94 39,5 II (příslušenství) 46 / R32,5 x 45* 1 ABS (UL 94 HB) A A S / I (příslušenství) ABS (UL 94 HB) A A / II (příslušenství) 56 / R39,5 x 54* 1 ABS (UL 94 HB) A A vybavení / obsah dodávky DATEC-CONTROL XS, S sada pouzdra objednací číslo RAL 9002 RAL 9005 XS 1 pouzdro provedení I s opracováním * 6, 1 základna, 1 kontakt samec (základna), 1 kontakt samice (pouzdro) A A pouzdro provedení II s opracováním * 6, 1 základna, 1 kontakt samec (základna), 1 kontakt samice (pouzdro) A A S 1 pouzdro provedení I s opracováním * 6, 1 základna, 1 kontakt samec (základna), 1 kontakt samice (pouzdro) A A pouzdro provedení II s opracováním * 6, 1 základna, 1 kontakt samec (základna), 1 kontakt samice (pouzdro) A A položka 1 b DATEC-CONTROL PŘÍSLUŠENSTVÍ pro DATEC-CONTROL provedení / použití objednací číslo 1 Bateriové pouzdro - sada S ABS, pro 4 x 1,5 V tužkové baterie (AA), bateriové kontakty poniklovány* 8 A b Schránka na baterie XS ABS, pro 2 x 1,5 V tužkové baterie (AA) nebo 1 x 9 V plochá baterie (PP3) A XS ABS, pro 3 x 1,5 V tužkové baterie (AA) dle Normy IEC LR6! A S ABS, pro 1 x 9 V plochou baterii (PP3) A c Sada bateriových kontaktů XS poniklováno, pro 2 x 1,5 V tužkové baterie (AA) A XS poniklováno, pro 3 x 1,5 V tužkové baterie (AA) A S pro 9 V ploché baterie (PP3) A d Zásuvkový kontakt XS, S pro 9 V ploché baterie (PP3) A e Sada těsnění XS těsné do IP 65 A S těsné do IP 65 A f Sklíčko displeje XS Akrylové sklo, čiré, bez potisku, jako sada se samolepící fólií A S Akrylové sklo, čiré, bez potisku, jako sada se samolepící fólií A g Ochranný kryt XS Elastomer, barva vulkán, zachycuje nárazy a chrání povrch A S Elastomer, barva vulkán, zachycuje nárazy a chrání povrch A h Úchytné oko XS plast, barva vulkán, vnitřní průměr ø 4 mm, max. síla stěny 4 mm, potřebný úchytný otvor ø 5 mm A i Základna* 6 XS ABS, stolní použití, dobíjení elektroniky či přenos dat A A S ABS, stolní použití, dobíjení elektroniky či přenos dat A A j Sada pro upevnění na stěnu XS ABS, pro jistější odkládání pouzdra A A S ABS, pro jistější odkládání pouzdra A A c d e f g 9 V h i 2 x AA j univerzální příslušenství viz strany * 1 Montáž na připravené sloupky v horní části případně na desku. Seznam vhodných standardní displejů LCD a kontaktní adresy viz internet * 2 Sklíčko displeje je na zakázku možné individuálně potisknout s ohledem na viditelnost displeje a také k zakrytí samolepící fólie. * 5 Pro uchycení 6-ti pólového kontaktu a jisté spojení. * 6 Základnu lze použít s/bez kontaktů. Kryt pro použití bez kontaktů je obsažen v dodávce, kontakty jako příslušenství (strana 129). * 8 Splňuje DIN EN (vyloučení zkratu při chybném vložení baterií).

A 90 76 207 A 90 76 209 S 228 72/117 47 I (příslušenství) ABS (UL 94 HB) A 90 77 107 A 90 77 109 228 72/117 47 II (příslušenství) 56 / R39,5 x 54* 1 ABS (UL 94 HB) A 90 77 207 A 90 77 209 vybavení /

6 datec-control M, L Informace na stranách DATEC-CONTROL Vnější rozměr v mm D Š/Š2 V DATEC-CONTROL M, L provedení / vybavení (rozměry v mm) schránka na baterie výřez pro displej D x Š materiál objednací číslo RAL 9002 RAL 9005 M / I (příslušenství) ABS (UL 94 HB) A A / II (příslušenství) 71 / R44 x 51* 1 ABS (UL 94 HB) A A L / I (příslušenství) ABS (UL 94 HB) A A / II (příslušenství) 73 / R49,5 x 66* 1 ABS (UL 94 HB) A A položka 1 b DATEC-CONTROL PŘÍSLUŠENSTVÍ pro DATEC-CONTROL provedení / použití objednací číslo 1 Schránka na baterie* 3 M, L PC, barva vulkán, pro 4 x 1,5 V tužkové baterie (AA) A M, L PC, barva vulkán, pro 5 x 1,5 V tužkové baterie (AA) A b Nosný díl bateriové schránky M, L PC, pro nasunutí bateriové schránky do základny a pouzdra* 4 A c Kryt prostoru pro elektroniku M, L I, k zakrytí prostoru s elektronikou, PC, zasunovací A M, L II, při použití karet PCMCIA typ 1, PC, zasunovací A M, L III, při použití karet PCMCIA typ 1, PC, zasunovací A d Kontakty* 7 XS, S, M, L kontakty pro základnu, 6-pólové A XS, S, M, L kontakty pro pouzdro, 6-pólové A e Sada těsnění M těsné do IP 54 A L těsné do IP 54 A f Sklíčko displeje M Akrylové sklo, čiré, bez potisku, jako sada se samolepící fólií A L Akrylové sklo, čiré, bez potisku, jako sada se samolepící fólií A g Ochranný kryt (elastomer, barva vulkán, zachycuje nárazy a chrání povrch) M bez zavěšovacího pásku A se zavěšovacím páskem cca x 20 mm, v černé barvě, se zajištěním A L bez zavěšovacího pásku A se zavěšovacím páskem cca x 20 mm, v černé barvě, se zajištěním A h Základna M, L ABS, stolní provedení* 5, pro nabíjení elektroniky, bateriová schránka atd. A A M, L ABS, nástěnné provedení, pro nabíjení elektroniky, bateriová schránka atd. A A i Sada pro upevnění na stěnu M, L ABS, pro jistější odkládání pouzdra A A c I II III d e f g h i univerzální příslušenství viz strany * 1 Montáž na připravené sloupky v horní části případně na desku. Seznam vhodných standardní displejů LCD a kontaktní adresy viz internet * 2 Sklíčko displeje je možné na zakázku individuálně potisknout s ohledem na viditelnost displeje a také k zakrytí samolepící fólie. * 3 Nosný díl na schránku pro baterie je nutný (b). Schránka po zasunutí zaklapne a spolehlivě drží. * 4 Pro montáž pouzdra jsou dvě možnosti (orientace nahoru nebo dolu) podle potřeby místa, popř. podle konfigurace jednotlivých dílů. Při horní montáži je jako uložení nutný kryt pro prostor na elektroniku. * 7 Při použití je nutné mechanické opracování u následujících dílů: Pouzdro DATEC-CONTROL XS, S (frézovat uchycení) také pouzdro DATEC-CONTROL M a L (vrtat otvory), základna M a L (vrtat otvory).

78 209 L 266 90/144 60 I (příslušenství) ABS (UL 94 HB) A 90 79 107 A 90 79 109 266 90/144 60 II (příslušenství) 73 / R49,5 x 66* 1 ABS (UL 94 HB) A 90 79 207 A 90 79 209 položka 1 b DATEC-CONTROL
