1 Nízké napětí Canalis 20 A až 40 A Přípojnicové vedení Katalog

2 Obsah Rejstřík Rejstřík katalogových čísel 2 Představení 4 Konstrukční zásady a charakteristiky Konstrukční průvodce 16 Charakteristiky 20 Canalis KDP 24 Canalis KBA 36 Katalogová čísla Rozměry Instalace Canalis KBB 54 Katalogová čísla Rozměry Instalace Vývodní konektory KBC 70 Technické specifikace 74 Údržba 77 Doporučení pro speciální aplikace 80 1

3 Rejstřík Rejstřík katalogových čísel Ref. Značení Strany KBA 25ABG4W Napájecí jednotka 25 A, levá montáž 44 KBA 25ED2300W Transportní díl 25 A, 3 m 43 KBA 25ED2302W Rovný distribuční díl 25 A, 3 m 43 KBA 25ED2303W Rovný distribuční díl 25 A, 3 m 43 KBA 25ED2305W Rovný distribuční díl 25 A, 3 m 43 KBA 25ED4202W Rovný distribuční díl 25 A, 2 m 43 KBA 25ED4300W Transportní díl 25 A, 3 m 43 KBA 25ED4302W Rovný distribuční díl 25 A, 3 m 43 KBA 25ED4303W Rovný distribuční díl 25 A, 3 m 43 KBA 25ED4305W Rovný distribuční díl 25 A, 3 m 43 KBA 40ABD4W Napájecí jednotka 40 A, pravá montáž 44 KBA 40ABG4W Napájecí jednotka 40 A, levá montáž 44 KBA40ABT4W Centrální napájecí jednotka 40 A 44 KBA 40DF405W Pružný kus 40 A, 0,5 m 44 KBA 40DF420W Pružný kus 40 A, 2 m 44 KBA 40ED2203W Rovný distribuční díl 40 A, 2 m 43 KBA 40ED2300W Transportní díl 40 A, 3 m 43 KBA 40ED2303W Rovný distribuční díl 40 A, 3m 43 KBA 40ED2305W Rovný distribuční díl 40 A, 3m 43 KBA 40ED4203W Rovný distribuční díl 40 A, 2 m 43 KBA 40ED4300W Transportní díl 40 A, 3 m 43 KBA 40ED4303W Rovný distribuční díl 40 A, 3m 43 KBA 40ED4305W Rovný distribuční díl 40 A, 3m 43 KBA 40EDA20W Prázdný díl 2 m 43 KBA 40ZFG2 Podpěra kabelového kanálu a střední podpora 46 KBA 40ZFPU Pružinový upevňovací držák KBA 45 KBA 40ZFSU Pružinový upevňovací držák 45 KBA 40ZFU Univerzální upevňovací držák 45 KBA 40ZFSL Univerzální upevňovací držák 45 KBB KBB 25ED22300W Transportní díl 25 A, 3 m 63 KBB 25ED22305W Transportní díl 25 A, 3 m 63 KBB 25ED2300W Rovný distribuční díl 25 A, 3 m 63 KBB 25ED2303W Transportní díl 25 A, 3 m 63 KBB 25ED42300W Rovný distribuční díl 25 A, 3 m 63 KBB 25ED42305W Transportní díl 25 A, 3 m 63 KBB 25ED4300W Rovný distribuční díl 25 A, 3 m 63 KBB 25ED4303W Rovný distribuční díl 25 A, 3m 63 KBB 25ED44300W Transportní díl 25 A, 3 m 63 KBB 25ED44305W Rovný distribuční díl 25 A, 3 m 63 KBB 40ABD4W Napájecí jednotka 40 A, pravá montáž 62 KBB 40ABD44WE Napájecí jednotka 40 A, pravá montáž 63 KBB 40ABD44TW Napájecí jednotka 40 A, pravá montáž 63 KBB 40ABG4W Napájecí jednotka 40 A, levá montáž 62 KBB 40ABG44W Napájecí jednotka 40 A, levá montáž 63 KBB 40ABT4W Napájecí jednotka 40 A, centrální montáž 62 KBB 40ABT44W Napájecí jednotka 40 A, centrální montáž 63 KBB 40DF405W Pružný kus 40 A, 0. 5 m 54 KBB 40DF420W Pružný kus 40 A, 2 m 54 KBB 40DF4405W Pružný kus 40 A, 0,5 m 54 KBB 40DF4420W Pružný kus 40 A, 2 m 54 KBB 40ED2202W Rovný distribuční díl 40 A, 2 m 62 KBB 40ED22203W Rovný distribuční díl 40 A, 2 m 63 KBB 40ED22300W Rovný distribuční díl 40 A, 3 m 63 KBB 40ED22305W Rovný distribuční díl 40 A, 3 m 63 KBB 40ED2300W Transportní díl 40 A, 3 m 62 KBB 40ED2303W Rovný distribuční díl 40 A, 2 m 62 KBB 40ED4202W Rovný distribuční díl 40 A, 2 m 62 Ref. Značení Strany KBB 40ED42203W Rovný distribuční díl 40 A, 2 m 63 KBB 40ED42300W Transportní díl 40 A, 3 m 63 KBB 40ED42305W Rovný distribuční díl 40 A, 3 m 63 KBB 40ED4300W Transportní díl 40 A, 3 m 62 KBB 40ED4303W Rovný distribuční díl 40 A, 3 m 62 KBB 40ED44203W Rovný distribuční díl 40 A, 2 m 63 KBB 40ED44300W Transportní díl 40 A, 3 m 63 KBB 40ED44305W Rovný distribuční díl 40 A, 3 m 63 KBB 40EDA20W Prázdný díl 2 m 62, 63 KBB 40ZFC Kabelový háček 45, 64 KBB 40ZFC5 Otevřený háček 45, 65 KBB 40ZFC6 Uzavřený kruh 45, 65 KBB 40ZFG1 Upevňovací držák kabelového kanálu 25 mm 46, 65 KBB 40ZFG2 Podpěra kabelového kanálu + střední podpora 65 KBB 40ZFGU Podpěra kabelu 46, 65 KBB 40ZFMP Záchytný bod pro upevnění 45, 64 KBB 40ZFPU Pružinový upevňovací držák KBB 64 KBB 40ZFS Štípací kleště 45, 64 KBB 40ZFS23 Závěsný systém ocelového lana 45, 64 KBB 40ZFSU Pružinový upevňovací držák 64 KBB 40ZFU Univerzální upevňovací držák 64, 65 KBB 40ZJ4W Pás dodatečné spárovací jednotky 1 62 KBB 40ZJ44W Pás dodatečné spárovací jednotky 2 63 KBC KBC 10DCB20 Odbočovací konektor 10 A 72 KBC 10DCB40 Odbočovací konektor 10 A 72 KBC 10DCC211 Odbočovací konektor 10 A 72 KBC 10DCS101 Odbočovací konektor 10 A 72 KBC 10DCS201 Odbočovací konektor 10 A 72 KBC 10DCS301 Odbočovací konektor 10 A 72 KBC 10DDA20 Odbočovací konektor 10 A 73 KBC 10DMT20 Odbočovací konektor 10 A 73 KBC 10DSA20 Odbočovací konektor 10 A 73 KBC 10DVV20 Odbočovací konektor 10 A 73 KBC 16DCB21 Odbočovací konektor 16 A 73 KBC 16DCB22 Odbočovací konektor 16 A 73 KBC 16DCB40 Odbočovací konektor 16 A 73 KBC 16DCF21 Odbočovací konektor 16 A 73 KBC 16DCF40 Odbočovací konektor 16 A 73 KBC 16ZB1 Zaslepovací kryt 46, 65 KBC 16ZL10 Blokovací zařízení 46, 65 KBC 16ZL20 Blokovací zařízení 46, 65 KBC 16ZL30 Blokovací zařízení 46, 65 KBC 16ZT1 Sběrnicový kontaktní blok 73 KDP KDP 20ABG4 Napájecí jednotka 20 A, levá montáž 29 KDP 20ED Rozvodný díl 20 A, 183 m 29 KDP 20ED Rozvodný díl 20 A, 192 m 29 KDP 20ED Rozvodný díl 20 A, 192 m 29 KDP 20ED Rozvodný díl A, 192 m 29 KDP 20ED Rozvodný díl 20 A, 192 m 29 KDP 20ED Rozvodný díl 20 A, 194 m 29 KDP 20ED Rozvodný díl 20 A, 23 m 29 KDP 20ED Rozvodný díl 20 A, 24 m 29 KDP 20ED Rozvodný díl 20 A, 24 m 29 KDP 20ED Rozvodný díl 20 A, 24 m 29 KDP 20ED Rozvodný díl 20 A, 24 m 29 KDP 20ED Rozvodný díl 20 A, 24 m 29 KDP 20ED Rozvodný díl 20 A, 183 m 29 2

4 Rejstřík Rejstřík katalogových čísel Ref. Značení Strany KDP 20ED Rozvodný díl 20 A, 192 m 29 KDP 20ED Rozvodný díl 20 A, 192 m 29 KDP 20ED Rozvodný díl 20 A, 192 m 29 KDP 20ED Rozvodný díl 20 A, 192 m 29 KDP 20ED Rozvodný díl 20 A, 194 m 29 KDP 20ED Rozvodný díl 20 A, 23 m 29 KDP 20ED Rozvodný díl 20 A, 24 m 29 KDP 20ED Rozvodný díl 20 A, 24 m 29 KDP 20ED Rozvodný díl 20 A, 24 m 29 KDP 20ED Rozvodný díl 20 A, 24 m 29 KDP 20ED Rozvodný díl 20 A, 24 m 29 KDP ZF10 Upevnění k Fe profilu 30 KDP ZF11 Upevnění k Fe profilu 30 KDP ZF12 Upevnění k Fe profilu 30 KDP ZF13 Upevnění k Fe profilu 30 KDP ZF14 Upevnění k drátěnému žlabu 30 KDP ZF20 Upevňovací spona pro beton nebo dřevo 30 KDP ZF21 Upevňovací vrták 8 mm do betonu 30 KDP ZF30 Krimpovací kleště 30 KDP ZF31 Odvíjecí souprava 30 KFB KFB 25CD253 Kabelový kanál šířka 25 mm 46, 65 3

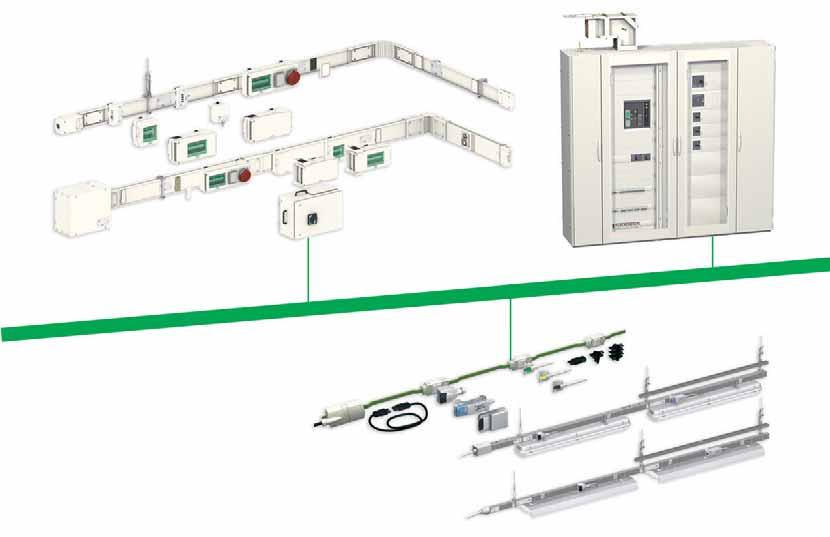

5 Canalis, komplexní řešení pro osvětlení a rozvody energie Nová cesta k realizaci vašich elektrických instalací Canalis je součástí komplexní nabídky produktů, které jsou dokonale přizpůsobeny pro splnění všech požadavků v oblasti distribuce malého a nízkého elektrického napětí. Všechny produkty Canalis byly navrženy tak, aby navzájem spolupracovaly. Optimální parametry decentralizovaného systému napájení zajistí koordinace mezi ochranným jističem obvodu a přípojnicovým systémem. Decentralizovaný elektrický rozvod dokonale splňuje všechny vaše požadavky v oblasti bezpečnosti, kontinuity napájení, rozšiřitelnosti a jednoduchosti. Decentralizovaný elektrický rozvod je ideálním řešením pro širokou řadu aplikací, včetně továren, skladů, obchodních prostor a laboratoří. Elektrická instalace je optimalizována a také vysoce výkonná. 4

6 Přípojnicový systém pro všechny typy budov Snadnější Bezpečnější Koordinace Schneider Electric nabízí ucelenou nabídku jistících přístrojů a přípojnicových systémů, které lze vzájemně kombinovat pro dosažení optimálních parametrů dané aplikace. Pro typické aplikace se jmenovitým výkonem do 630 kva zahrnuje řešení nízkonapěťové elektrické rozvaděče, jističe a přípojnice Canalis. Koordinece zajišťuje dimenzování instalace tak, aby dokázala zvládnout všechny úrovně zkratů, které se mohou vyskytnout. Návrh Díky přípojnicím Canalis dostatek el. energie dostupné v celé vaší instalaci. Elektrickou instalaci lze navrhnout bez znalosti přesného umístění zařízení, která budou napájena. Provoz Canalis otevírá dveře k celkovému rozšíření celé instalace kdykoli v budoucnu. Decentralizovaný rozvod el. energie Když jsou všechny prvky el. rozvodu koordinovány je bezpečnost a kontinuita služeb jsou maximální. Kombinace technik kaskádování a selektivita jistících prvků zaručuje optimální bezpečnost a plynulost provozu. Návrh Koncepční přístup k návrhu instalace nabízí výhodu v podobě zvýšené bezpečnosti a spolehlivosti celé el. instalace, navíc za nižší pořizovací náklady. Provoz Jakékoliv změny na vaší instalaci se provádějí v naprostém bezpečí. Odbočovací jednotky lze zasunout i odstranit bez zásahu do aktivní přípojnice. Odbočovací jednotky jsou vybaveny blokovacími systémy, které zabraňují chybné montáži. p p tive short-circuit current. 5

7 6

8 Canalis roste podle vašich potřeb Canalis na své druhé cestě kolem světa Ve snaze lépe vyhovět vašim potřebám rozšiřuje Canalis svá systémová řešení. Nové přípojnice pro nízké a střední napětí. ibusway systém pro datacentra. Canalis, blíže k vám Výrobní závody na všech kontinentech. Celková koordinace se systémem Schneider Electric Po celém světě bylo prodáno přes 70 tisíc kilometrů přípojnic Canalis. Canalis je nyní součástí komplexní nabídky výrobků společnosti Schneider Electric určených pro návrh systémových řešení. Tato koncepce zahrnuje všechny částí elektrických rozvodů nízkého a vysokého napětí. Výsledkem je optimalizovaná elektrická instalace s ještě vyšším výkonem a s plnou elektrickou a mechanickou kompatibilitou. S novou řadou Canalis dostanete kompletní a vyzkoušené distribuční řešení, které vyhovuje všem standardům. Dokonale se hodí pro tradiční aplikace (továrny, sklady, apod.) a pro distribuci elektrické energie od VN/NN transformátoru až po všechny typy spotřebičů v kancelářích, komerčních prostorách, laboratořích, atd. 7

9 Canalis, rozdělení elektrického rozvodu Decentralizované rozvody pro malá pracoviště Maximální výkon k dispozici v celé instalaci. Hlavní přípojnice dodává plný výkon zdroje. Kontinuita a flexibilita Velký počet odbočných míst usnadňuje napájení nových spotřebičů. Kdokoli může připojit a odpojit spotřebič rychle a bezpečně. Tato připojení a změny se provádějí bez vypnutí instalace. Díky konstrukci je spolehlivost instalací Canalis mnohem méně závislá na instalačních dovednostech. Canalis je průmyslový výrobek. Přísná kontrola ve všech fázích výroby zaručuje dlouhou životnost. Malé plochy (budovy < 5000 m²) 1 Rozvody středně velkého výkonu. 2 Rozvody nízkého výkonu. 3 Osvětlení. 8

10 Decentralizovaná distribuce pro velká pracoviště Jednoduchost decentralizovaných systémů Rozvodný systém lze navrhnout i bez detailních znalostí umístění spotřebičů. Potřebné jsou pouze charakteristiky zdroje a zatížení. Přípojnice se zvolí předem, a to s optimálními výsledky. Snadná modernizace Canalis se snadno přizpůsobí úpravám nebo rozšíření instalace. Stačí přesunout stávající odbočovací jednotku nebo přidat novou na požadované místo. Naprostá bezpečnost Odbočovací jednotky lze připojit a odpojit bez vypnutí přípojnice. To znamená, že změny lze provádět bezpečně na živé instalaci: ۸ Ochrana proti přímému dotyku; ۸ Prevence chyb v instalaci odbočovací jednotky a automatická kompatibilita mezi úrovněmi výkonu. Velká pracoviště (stavby > 5000 m²) 1 Transformátor pro napájení nízkonapěťových rozvaděčů. 2 Distribuce vysokého výkonu. 3 Rozvody středně velkého výkonu. 4 Rozvody nízkého výkonu. 5 Osvětlení. 9

11 Canalis, nabídka respektující životní prostředí Ochrana lidského života a majetku U výrobků Canalis nehrozí v případě požáru žádné toxické emise Přípojnice Canalis jsou bez halogenů. Aplikace citlivé na obsah halogenů Veřejné budovy (infrastruktura, nemocnice, školy, atd.). Budovy s obtížnou evakuací (věžáky, lodě, atd.) a servisní činností. Citlivé procesy (výroba elektronických součástek, atd.). Příklad Následky požáru v kanceláři o rozloze 100 m² s elektrickým rozvodem pomocí kabelů. 200 kg kabelů (tj. 20 kg PVC) vyprodukuje: 4400 m³ kouře; 7,5 m³ kyseliny chlorovodíkové; 3,7 kg zkorodované oceli. Výrobky Canalis neobsahují PVC Hořící PVC produkuje velké množství kouře, které může představovat vážné bezpečnostní riziko. Snížená viditelnost: Nebezpečí paniky; Komplikuje záchranné práce. Toxicita kouře: Plynný chlorovodík (vysoce toxický); Oxid uhelnatý (nebezpečí udušení). Zdraví Výrobky Canalis snižují riziko expozice elektromagnetickým polím Podle WHO (Světová zdravotnická organizace) může nebezpečné působení elektromagnetických polí na zdraví začínat na nízké úrovni 0,2 mikro-tesla, a může představovat dlouhodobé riziko rakoviny. Některé země vytvořily normy, které stanovují limity (např. 0,2 μt na 1 m ve Švédsku). Všechny elektrické vodiče jsou zdrojem magnetického pole úměrného vzdálenosti mezi nimi. Konstrukce lištové přípojnice Canalis s pevně rozloženými vodiči v kovovém krytu pomáhá výrazně tlumit vyzařované elektromagnetické pole. Charakteristiky elektromagnetického pole lištových přípojnic Canalis jsou dobře definovány a měření ukazují, že jsou hluboko pod potenciálně nebezpečnými úrovněmi. Na stránkách Charakteristiky najdete hodnoty magnetické indukce našich přípojnic. Prostředí Příklad 1 kg PVC vytváří 1 kg odpadu. Výrobky Canalis jsou plně recyklovatelné Přípojnice Canalis lze znovu použít. Přípojnice Canalis mají dlouhou životnost a lze je snadno demontovat, očistit a znovu použít. Veškeré obalové materiály lze recyklovat (kartony nebo PE fólie). Všechny výrobky Canalis jsou navrhnuty pro bezpečnou recyklaci zařízení! na konci své životnosti. Canalis pomáhá šetřit přírodní zdroje Vyčerpávání surovin (měď, plasty apod.) pro nás představuje vážnou otázku. Z tohoto důvodu jsme optimalizovali veškeré materiály použité v našich přípojnicích. Omezení nebezpečných nebo znečišťujících látek. Naše výrobky navrhujeme tak, aby splňovaly budoucí evropské směrnice. Snížení hmotnosti izolačních materiálů. Omezení použití plastů pro zvýšení požární odolnosti: při hoření se uvolňuje méně energie, a tím se omezuje šíření a usnadňuje hašení (nižší hodnota výhřevnosti). 10

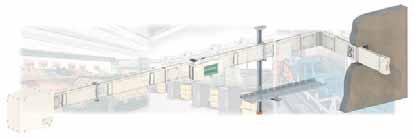

12 Zachování přírodních zdrojů Canalis snižuje vaše ztráty ve vedení o 20%. Canalis snižuje spotřebu plastu na čtvrtinu. Náklady na elektrickou instalaci zahrnují počáteční investice do zařízení a jeho instalaci, náklady na údržbu a náklady na ztráty energie během provozu. Koncepce decentralizovaného rozvodu je způsob, jak sloučit všechny obvody do jednoho, a tím co nejvíce snížit délky s nízkým průřezem a hmotnosti izolačních materiálů. Příklad 34 m přípojnice Canalis KS 250 vybavené 14pólovými napájecími jednotkami 25 A. Typ rozvodu Izolace Ztráty Decentralizovaný k s : koeficient odlišnosti = 0,6 Centralizovaný 23 kg 1600 Joulů k s : koeficient odlišnosti = 0,6 90 kg 2000 Joulů Životní cyklus šetrný k životnímu prostředí Výrobní, balicí a distribuční procesy našich výrobků byly navrženy tak, aby se omezil dopad na životní prostředí. Ztrát z celkové energie cirkulující v produktech Canalis při provozu jsou menší, než 0,1 %. Na konci životnosti lze recyklovat drcením nebo demontáží více než 90 % použitých materiálů. Koncepce Industrializace Recyklace Využití Schneider Electric využívá veškeré své technologie k optimalizaci ztrát energie vašeho elektrického rozvodného systému. Snižte produkci CO 2 pomocí produktů Canalis KS. Ztráty: Canalis KS 250 A: 3,5 kwh / 100 m; Kabely 250 A: 5,7 kwh / 100 m; Rozdíl: 2,2 kwh / 100 m, tj. po dobu jednoho roku = kwh / rok / 100 m. Vypouštění CO 2 /100 m = ,64 (1) kg / kwh = 12,3 tun / rok / 100 m. Získaná úspora = ,084 (2) = 1619 / rok / 100 m. V produktech Canalis KS se ochrana životního prostředí rýmuje s úsporami energie. (1) Emise CO 2 na kwh: 0,64 kg CO 2 / kwh (zdroj: Mezinárodní agentura pro energii). (2) Průmyslové náklady na 1 kwh = 0,084 (zdroj: Eurostat, leden 2006), pro roční spotřebu 2000 MWh, bez DPH. 11

13 Canalis, kompletní sortiment Panorama osvětlovacích řešení Canalis Distribuce osvětlení Řada Canalis KDP Typové součásti Stupeň krytí Počet okruhů 1 Zatížení Vzdálenosti odboček Standardní délky Ukončení Maximální vzdálenost mezi upevňovacími body IP55 20 A mm 24 a 192 m 0,7 m Zatížení 10 a 16 A Volba 12

14 Canalis KBA Canalis KBB IP55 IP nebo 2 25 a 40 A 25 a 40 A mm 500 a 1000 mm 2 a 3 m 2 a 3 m Bílá RAL 9003 Bílá RAL m 5 m 10 a 16 A 10 a 16 A Vodič sběrnice Vodič sběrnice Nezávislé uzemnění 13

15 Canalis, kompletní sortiment Panorama výkonových řešení Canalis Elektrické rozvody Řada Canalis KN Canalis KS Typové součásti Stupeň ochrany IP55 IP55 Polarita 3L + N + PE 3L + N + PE Hodnocení 40, 63, 100 a 160 A 100, 160, 250, 400, 500, 630, 800 a 1000 A Odbočné intervaly mm 500/1000 mm na každé straně Standardní délky 3 m 3 a 5 m Zakončení Bílá RAL 9001 Bílá RAL 9001 Maximální vzdálenost mezi upevňovacími body 3 m 3 a 5 m Odbočky Násuvné 16 až 63 A 25 až 400 A Pevné Volba Vodič dálkového ovládání Ano 14

16 Rostoucí sítě Canalis KS Canalis KT IP55 IP55 3L + N + PE 3L + PE ; 3L + N + PE ; 3L + N + posílená velikost PE 100, 250, 400, 500, 630, 800 a 1000 A 800, 1000, 1250, 1350, 1600, 2000, 2500, 3200 a 4000 a 5000 A 500 mm 500 a 1000 mm Podle vzdálenosti mezi patry 2 a 4 metrů Bílá RAL 9001 Bílá RAL 9001 Podle vzdálenosti mezi patry 3 metry 25 až 400 A 25 až 400 A 400 až 1000 A 15

17 Projekce Zjednodušený průvodce návrhem přípojnicového vedení pro osvětlení Instalace Díky své pružné konstrukci zjednodušuje přípojnicové vedení KDP rozvody, a tím se zkracují doby projekce a instalace. Přípojnicové vedení KBA a KBB jsou ideální tam, kde konstrukce budovy nemůže nést osvětlení. Canalis nabízí stupeň krytí IP55. Výběr přípojnicového vedení Neponese osvětlovací tělesa Musí obsahovat více než jeden obvod Přípojnicové vedení: Musí nést osvětlovací tělesa Vzdálenost mezi upevňovacími držáky je: > 3 m 3 m Požadovaný stupeň krytí je: > IP20 IP20 KDP KBB KBA KBA + KBL Vzdálenost mezi upevňovacími body Přípojnicové vedení KBA a KBB Vzdálenost upevňovacích bodů u vedení KBA a KBB závisí na počtu a hmotnosti osvětlovacích těles, a také na konstrukci budovy. V tabulce dole jsou uvedena maximální přípustná zatížení (kg) mezi dvěma fixačními body pro průhyb 1/500. Je-li zatížení koncentrováno mezi dva fixační body (rtuťové výbojky), na hodnoty aplikujte koeficient 0,6. Maximální zátěž (kg) Typ přípojnicového Upevňovací vzdálenost (m) vedení 2 2,5 3 3,5 4 4,5 5 5,5 6 KBA Typ ED bez zatížení Typ ED bez zatížení KBB 1 obvod bez zatížení 2 obvody bez zatížení 16

18 Projekce Zjednodušený průvodce návrhem přípojnicového vedení pro osvětlení Kontrola přetížení Předběžný výpočet zatížení přívodního kabelu a vedení Canalis Zde uvedené informace, získané pomocí softwaru pro výpočet nízkonapěťových instalací Ecodial, pomohou nadefinovat přípojnicové rozvody (kabely a Canalis) a jejich ochranu tak, aby vyhovovaly normám pro instalaci. Ochrana proti přetížení (kabel + Canalis) Tabulky níže mohou být použity pro stanovení: Jmenovitého proudu (I n) nebo vypínacího proudu (I r) zařízení na ochranu před přetížením; Jmenovitého proudu (I nc ) přípojnice Canalis; Minimálního průřezu kabelů. Tyto tři parametry jsou definovány pro následující podmínky instalace: Maximální teplota okolního prostředí 30 C; Kabely umístěné v kabelových žlabech. Uspořádání v jedné horizontální vrstvě nebo ve skupinách 2 nebo 3 pater. Ochrana odbočky ke spotřebiči Odbočky z vedení Canalis musí mít ochranu proti přetížení. Odbočky jsou vytvořeny s použitím konektoru s jištěním pojistkou pro ochranu kabelu (C3) a zařízení proti zkratu. Tato ochrana nabízí dobré selektivitu jištění od zdroje. Pro osvětlení může být praktické využít možnosti pro vypuštění nebo vzdálené umístění ochrany, dle normy IEC ( 433 a 434). Odbočka je vytvořena použitím konektoru s kabelem. Instalace bez jištění jednotlivých spotřebičů: Vývod ke spotřebiči nemusí být chráněn proti přetížení, protože vývodní kabel: Není vystaven proudům přetížení; Nemá odbočky nebo zásuvky; Je kratší nebo rovný třem metrům; Je navržen tak, aby se na minimum snížilo nebezpečí zkratů; Není umístěn v blízkosti žádného hořlavého materiálu. Příklad: svítidla, konvektory atd. Instalace s vestavěným jištěním v každém spotřebiči: Zařízení P2 chránící napájený spotřebič proti přetížení není umístěno na vedení C 3, protože: Nemá odbočky nebo zásuvky; Je kratší nebo rovný třem metrům; Je navržen tak, aby se na minimum snížilo nebezpečí zkratů; Není umístěn v blízkosti žádného hořlavého materiálu. Poznámka: P P1 jsou zařízení na ochranu proti zkratu. Tabulky pro návrh jištění přípojnicového rozvodu včetně spotřebičů Ochrana pomocí modulárního jističe Merlin Gerin C60 (charakteristika C) Kabel XLPE Typ přípojnicového rozvodu 20 A KDP 25 A KBA 25 A KBB 25 A KBA 25 A KBB 40 A KBA 40 A KBB Provozní proud Hodnota jističe (A) Oddělené Dotýkající se (počet kabelů) Kabel PVC Dotýkající se (počet kabelů) Oddělené Ochrana pojistkami gg Typ přípojnicového rozvodu Jmenovitý proud (A) Kabel XLPE Dotýkající se (počet kabelů) Oddělené Kabel PVC Dotýkající se (počet kabelů) 2 až 5 6 a více a více 2 až 5 6 a více a více 10 1,5 1,5 1,5 1,5 1,5 1,5 1,5 20 A KDP 10 1,5 1,5 1,5 1,5 1,5 1,5 1,5 16 1,5 1,5 1,5 1,5 2,5 2,5 2,5 25 A KBA 16 1,5 2,5 2,5 2,5 2,5 2, ,5 2,5 2,5 2,5 2, A KBB 1,5 (1) 25 2, , ,5 2,5 2,5 2, ,5 (1) 2,5 (1) 1,5 (1) A KBA 25 2, ,5 (1) 4 (1) 4 (1) 25 A KBB 4 (1) A KBA (1) 40 A KBB 2,5 (1) 4 (1) (1) Přípustné průřezy kabelu pro jednofázový rozvod. Oddělené 17

19 Průvodce návrhem Zjednodušený průvodce návrhem přípojnicového vedení pro osvětlení Kontrola úbytku napětí Doporučený postup návrhu Přiřaďte každému obvodu hodnotu úbytku napětí vyjádřenou jako % z jmenovitého napětí (Un). Platí, že úbytek napětí mezi začátkem obvodu a kterýmkoli místem nesmí překročit hodnoty uvedené v následující tabulce. % Un % Un % Un Typ instalace Instalace napájená přímo z veřejné nízkonapěťové 3 % distribuční sítě Instalace napájená účastnickou stanici nebo trafostanicí 6 % ze silnoproudé instalace (1) Pokles napětí (pro osvětlení) (1) Kdykoli je to možné, úbytky napětí v koncových okruzích osvětlení nesmí překročit 3 %. Pokud je hlavní přípojnice v systému delší než 100 metrů, přípustné hodnoty se mohou zvýšit o 0,005 % na metr přípojnice přesahující 100 metrů, a to za podmínky, že celkový přírůstek nepřekročí 0,5 %. Převeďte úbytek napětí vyjádřený v procentech z Un na volty. Pomocí tabulek zkontrolujte, zda přípojnice a kabely vybrané v předchozím kroku odpovídají vypočtenému poklesu napětí. V opačném případě je nutné zvětšit průřez kabelů. Poznámky V kombinovaném obvodu je nejúspornější variantou zvětšit průřez kabelů a vyhnout se používání prefabrikovaných přípojnic s vyšším jmenovitým proudem (Inc). U některých spotřebičů může být nezbytné vzít v úvahu přechodné poklesy napětí. 18

20 Typ výrobku Canalis 20 A KDP cos A KDP cos A KDP cos 1 25 A KBA 25 A KBB cos A KBA 25 A KBB cos A KBA 25 A KBB cos 1 40 A KBA 40 A KBB cos A KBA 40 A KBB cos A KBA 40 A KBB cos 1 Jmenový proud (A) Délka vedení (m) ,3 0,5 0,6 0,7 0,9 1,2 1,5 1,7 2 2,3 2,6 2,9 3,5 4,1 4,6 5,8 16 0,6 0,7 0,9 1,1 1,4 1,9 2,3 2,8 3,2 3,7 4,2 4,6 5,6 6,5 7,4 9,3 20 0,7 0,9 1,2 1,4 1,7 2,3 2,9 3,5 4,1 4,6 5,2 5,8 7 8,1 9,3 11,6 10 0,4 0,5 0,7 0,8 1 1,3 1,6 2 2,3 2,6 2,9 3,3 3,9 4,6 5,2 6,5 16 0,6 0,8 1 1,2 1,6 2,1 2,6 3,1 3,6 4,2 4,7 5,2 6,2 7,3 8,3 10,4 20 0,8 1 1,3 1,6 2 2,6 3,3 3,9 4,6 5,2 5,9 6,5 7,8 9,1 10, ,4 0,6 0,7 0,9 1,1 1,4 1,8 2,2 2,5 2,9 3,2 3,6 4,3 5 5,8 7,2 16 0,7 0,9 1,2 1,4 1,7 2,3 2,9 3,5 4 4,6 5,2 5,8 6,9 8,1 9,2 11,5 20 0,9 1,2 1,4 1,7 2,2 2,9 3,6 4,3 5 5,8 6,5 7,2 8,6 10,1 11,5 14,4 10 0,4 0,5 0,6 0,7 0,9 1,2 1,5 1,8 2,1 2,4 2,8 3,1 3,7 4,3 4,9 6,1 16 0,6 0,8 1 1,2 1,5 2 2,4 2,9 3,4 3,9 4,4 4,9 5,9 6,8 7,8 9,8 20 0,7 1 1,3 1,5 1,8 2,4 3,1 3,7 4,3 4,9 5,5 6,1 7,3 8,6 9,8 12,2 25 0,9 1,2 1,5 1,8 2,3 3,1 3,8 4,6 5,3 6,1 6,9 7,6 9,2 10,7 12,2 15,3 10 0,4 0,5 0,7 0,8 1 1,3 1,7 2 2,3 2,7 3 3,4 4 4,7 5,4 6,7 16 0,6 0,9 1,1 1,3 1,6 2,1 2,7 3,2 3,8 4,3 4,8 5,4 6,4 7,5 8,6 10,7 20 0,8 1,1 1,3 1,6 2 2,7 3,4 4 4,7 5,4 6 6,7 8 9,4 10,7 13, ,3 1,7 2 2,5 3,4 4,2 5 5,9 6,7 7,5 8,4 10,1 11,7 13,4 16,8 10 0,4 0,6 0,7 0,9 1,1 1,4 1,8 2,2 2,5 2,9 3,2 3,6 4,3 5 5,8 7,2 16 0,7 0,9 1,2 1,4 1,7 2,3 2,9 3,5 4 4,6 5,2 5,8 6,9 8,1 9,2 11,5 20 0,9 1,2 1,4 1,7 2,2 2,9 3,6 4,3 5 5,8 6,5 7,2 8,6 10,1 11,5 14,4 25 1,1 1,4 1,8 2,2 2,7 3,6 5,4 5,4 6,3 7,2 8,1 9 41,8 12,6 14, ,2 0,3 0,4 0,5 0,6 0,8 1 1,2 1,4 1,6 1,8 2 2,4 2,8 3, ,3 0,4 0,5 0,6 0,7 1 1,2 1,5 1,7 2 2,2 2,5 3 3, ,4 0,5 0,6 0,7 0,9 1,2 1,6 1,9 2,2 2,5 2,8 3,1 3,7 4,4 5 6,2 32 0,5 0,6 0,8 1 1,2 1,6 2 2,4 2,8 3,2 3,6 4 4,8 5,6 6, ,6 0,8 1 1,2 1,5 2 2,5 3 3,5 4 4, ,3 0,4 0,4 0,5 0,7 0,9 1,1 1,3 1,6 1,8 2 2,2 2,7 3,1 3,6 4,5 20 0,3 0,4 0,6 0,7 0,8 1,1 1,4 1,7 2 2,2 2,5 2,8 3,4 3,9 4,5 5,6 25 0,4 0,6 0,7 0,8 1,1 1,4 1,8 2,1 2,5 2,8 3,2 3,5 4,2 4,9 5, ,5 0,7 0,9 1,1 1,3 1,8 2,2 2,7 3,1 3,6 4 4,5 5,4 6,3 7, ,7 0,9 1,1 1,3 1,7 2,2 2,8 3,4 3,9 4,5 5 5,6 6,7 7,8 9 11,2 16 0,3 0,4 0,5 0,6 0,7 1 1,2 1,4 1,7 1,9 2,2 2,4 2,9 3,4 3,8 4,8 20 0,4 0,5 0,6 0,7 0,9 1,2 1,5 1,8 2,1 2,4 2,7 3 3,6 4,2 4, ,5 0,6 0,8 0,9 1,1 1,5 1,9 2,3 2,6 3 3,4 3,8 4,5 5,3 6 7,5 32 0,6 0,8 1 1,2 1,4 1,9 2,4 2,9 3,4 3,8 4,3 3,8 5,8 6,7 7,7 9,6 40 0,7 1 1,2 1,4 1,8 2,4 3 3,6 4,2 4,8 5,4 6 7,2 8,4 9,6 12 Úbytek napětí ve voltech Jmenovité Úbytek napětí v % napětí (V) 0,3 0,5 1 1,5 2 2,5 3 3,5 4 4, ,7 1,2 2,3 3,5 4,6 5,8 6,9 8,1 9, ,

21 Technická data IP55 Un = V Canalis KDP 20 A Pružné přípojnicové rozvody pro osvětlení a zásuvkové rozvody Technické parametry vedení Typ přípojnice KDP 20 A Obecné charakteristiky Vyhovuje normě IEC a 6 Stupeň krytí IP 55 Mechanická odolnost IK 07 Jmenovitý proud při teplotě okolí 35 C I jm A 20 Jmenovité izolační napětí U i V 690 Jmenovité provozní napětí U n V Jmenovité impulzní napětí U imp kv 4 Jmenovitá frekvence f Hz 50/60 Charakteristiky vodičů Fázové vodiče Činný odpor fázových vodičů při teplotě okolí 20 C R 20 mohm/m 6,80 Činný odpor fázových vodičů při I jm a teplotě okolí 35 C R 1 mohm/m 8,30 Reaktance fázových vodičů při I jm a teplotě okolí 35 C, f = 50 Hz X 1 mohm/m 0,02 Impedance fázových vodičů při I jm a teplotě okolí 35 C, f = 50 Hz Z 1 mohm/m 8,30 Ochranný vodič (PE) Činný odpor ochranného vodiče PE při teplotě okolí 20 C mohm/m 7,25 Charakteristiky ochranné smyčky Symetrická metoda Fáze/N při 20 C Činný odpor R 0 fáze/n mohm/m 27,21 Jalový odpor X 0 fáze/n mohm/m 0,85 Impedance Z 0 fáze/n mohm/m 27,22 Fáze/N při 35 C Činný odpor R 0 fáze/n mohm/m 27,21 Jalový odpor X 0 fáze/n mohm/m 0,85 Impedance Z 0 fáze/n mohm/m 27,22 Impedanční metoda Při 20 C Činný odpor fáze/fáze mohm/m 13,61 fáze/n mohm/m 13,61 fáze/pe mohm/m 13,61 Při 35 C Činný odpor fáze/fáze mohm/m 16,60 fáze/n mohm/m 16,60 fáze/pe mohm/m 16,60 Jalový odpor fáze/fáze mohm/m 0,04 fáze/n mohm/m 0,04 fáze/pe mohm/m 0,04 Další charakteristiky Zkratové parametry Zkratový dynamický proud vedení I Pk ka 3,6 Teplotní limit vedení I 2t A 2 s ³ Zkratový výdržný proud vedení ( t = 1s) I cw ka 0,34 Úbytek napětí Hodnota úbytku napětí( v teplém stavu) je vyjádřena v V/100m/A ( při 50 Hz) se zátěží vedení rovnoměrnou. Pokud zatížení vedení se koncentruje na konci vedení, je třeba vypočítaný úbytek vedení násobit 2. Pro účiník 1 V/100m/A 0,72 0,9 V/100m/A 0,65 0,8 V/100m/A 0,58 0,7 V/100m/A 0,50 Úroveň vyzařovaného magnetického pole Vyzařované magnetické pole B mikrot < ³ Snižovací koeficient proudu ve vedení v závislosti na teplotě okolí Okolní teplota C < Koeficient k ,93 0,85 0,76 0,66 20

22 Technická data IP55 Un = V Canalis KBA, 25 a 40 A Přípojnicové rozvody pro osvětlení a zásuvkové rozvody Technické parametry vedení Typ přípojnice KBA 25 A 40 A Obecné charakteristiky Vyhovuje normě IEC a 6 IEC a 6 Stupeň krytí IP Mechanická odolnost IK Jmenovitý proud při teplotě okolí 35 C I jm A Jmenovité izolační napětí U i V Jmenovité provozní napětí U n V Jmenovité impulzní napětí U imp kv 4 4 Jmenovitá frekvence f Hz 50/60 50/60 Charakteristiky vodičů Fázové vodiče Činný odpor fázových vodičů při teplotě okolí 20 C R 20 mohm/m 6,80 2,83 Činný odpor fázových vodičů při I jm a teplotě okolí 35 C R 1 mohm/m 8,30 3,45 Reaktance fázových vodičů při I jm a teplotě okolí 35 C, f = 50 Hz X 1 mohm/m 0,02 0,02 Impedance fázových vodičů při I jm a teplotě okolí 35 C, f = 50 Hz Z 1 mohm/m 8,33 3,46 Ochranný vodič (PE) Činný odpor ochranného vodiče PE při teplotě okolí 20 C mohm/m 1,57 1,57 Charakteristiky ochranné smyčky Symetrická metoda Fáze/N při 20 C Činný odpor R 0 fáze/n mohm/m 27,21 19,40 Jalový odpor X 0 fáze/n mohm/m 0,85 0,38 Impedance Z 0 fáze/n mohm/m 27,22 19,41 Fáze/N při 35 C Činný odpor R 0 fáze/n mohm/m 19,40 13,83 Jalový odpor X 0 fáze/n mohm/m 0,38 0,73 Impedance Z 0 fáze/n mohm/m 19,41 13,85 Impedanční metoda Při 20 C Činný odpor fáze/fáze mohm/m 13,61 5,68 fáze/n mohm/m 13,61 5,68 fáze/pe mohm/m 11,01 7,66 Při 35 C Činný odpor fáze/fáze mohm/m 16,60 6,91 fáze/n mohm/m 16,60 6,91 fáze/pe mohm/m 12,50 8,70 Jalový odpor fáze/fáze mohm/m 0,04 0,90 fáze/n mohm/m 0,04 0,90 fáze/pe mohm/m 0,035 0,035 Další charakteristiky Zkratové parametry Zkratový dynamický proud vedení I Pk ka 4,40 9,60 Teplotní limit vedení I 2t A 2 s ³ ³ Zkratový výdržný proud vedení ( t = 1s) I cw ka 0,44 0,94 Úbytek napětí Hodnota úbytku napětí( v teplém stavu) je vyjádřena v V/100m/A ( při 50 Hz) se zátěží vedení rovnoměrnou. Pokud zatížení vedení se koncentruje na konci vedení, je třeba vypočítaný úbytek vedení násobit 2. Pro účiník 1 V/100m/A 0,72 0,30 0,9 V/100m/A 0,67 0,28 0,8 V/100m/A 0,61 0,29 0,7 V/100m/A 0,54 0,22 Úroveň vyzařovaného magnetického pole Vyzařované magnetické pole B mikrot < ³ < ³ Snižovací koeficient proudu ve vedení v závislosti na teplotě okolí Okolní teplota C < Koeficient k ,96 0,93 0,89 0,85 21

23 Technická data IP55 Un = V Canalis KBB, 25 a 40 A Přípojnicové rozvody pro osvětlení a zásuvkové rozvody Technické parametry vedení Typ přípojnice KBB 25 A 40 A Obecné charakteristiky Vyhovuje normě IEC a 6 IEC a 6 Stupeň krytí IP Mechanická odolnost IK Počet pracovních vodičů 2 nebo 4, 4+2, nebo 4, 4+2, 4+4 Počet obvodů 1, 2 1, 2 Jmenovitý proud při teplotě okolí 35 C I jm A Jmenovité izolační napětí U i V Jmenovité provozní napětí U n V Jmenovité impulzní napětí U imp kv 4 4 Jmenovitá frekvence f Hz 50/60 50/60 Charakteristiky vodičů Fázové vodiče Činný odpor fázových vodičů při teplotě okolí 20 C R 20 mohm/m 6,80 2,83 Činný odpor fázových vodičů při I jm a teplotě okolí 35 C R 1 mohm/m 8,30 3,46 Jalový odpor fázových vodičů při I jm a teplotě okolí 35 C, f = 50 Hz X 1 mohm/m 0,02 0,18 Impedance fázových vodičů při I jm a teplotě okolí 35 C, f = 50 Hz Z 1 mohm/m 8,33 3,46 Ochranný vodič (PE) Činný odpor ochranného vodiče PE při teplotě okolí 20 C mohm/m 0,80 0,80 Charakteristiky ochranné smyčky Symetrická metoda Fáze/N při 20 C Činný odpor R 0 fáze/n mohm/m 27,21 17,28 Jalový odpor X 0 fáze/n mohm/m 0,85 5,25 Impedance Z 0 fáze/n mohm/m 27,22 18,06 Fáze/N při 35 C Činný odpor R 0 fáze/n mohm/m 17,28 13,83 Jalový odpor X 0 fáze/n mohm/m 5,25 0,73 Impedance Z 0 fáze/n mohm/m 18,06 13,85 Impedanční metoda Při 20 C Činný odpor fáze/fáze mohm/m 13,61 5,68 fáze/n mohm/m 13,61 5,68 fáze/pe mohm/m 10,26 6,92 Při 35 C Činný odpor fáze/fáze mohm/m 16,59 6,92 fáze/n mohm/m 16,59 6,92 fáze/pe mohm/m 11,77 7,14 Jalový odpor fáze/fáze mohm/m 0,35 0,90 fáze/n mohm/m 0,35 0,90 fáze/pe mohm/m 0,07 1,85 Další charakteristiky Zkratové parametry Zkratový dynamický proud vedení I Pk ka 4,40 9,60 Teplotní limit vedení I 2t A 2 s ³ ³ Zkratový výdržný proud vedení ( t = 1s) I cw ka 0,44 0,94 Úbytek napětí Hodnota úbytku napětí( v teplém stavu) je vyjádřena v V/100m/A ( při 50 Hz) se zátěží vedení rovnoměrnou. Pokud zatížení vedení se koncentruje na konci vedení, je třeba vypočítaný úbytek vedení násobit 2. Pro účiník 1 V/100m/A 0,72 0,30 0,9 V/100m/A 0,67 0,28 0,8 V/100m/A 0,61 0,25 0,7 V/100m/A 0,55 0,22 Úroveň vyzařovaného magnetického pole Vyzařované magnetické pole B mikrot < ³ < ³ Snižovací koeficient proudu ve vedení v závislosti na teplotě okolí Okolní teplota C < Koeficient k ,96 0,93 0,89 0,85 22

24 Charakteristika IP55 Ue = V Odbočovací jednotky KBC, připojení KDP Charakteristiky odbočovacích jednotek Typ odbočovací jednotky KBC 10 KBC 10 KBC 16CB KBC 16CF Řízení osvětlení Obecné vlastnosti V souladu s normami IEC a 6 Stupeň ochrany IP Jmenovitý proud při okolní teplotě 35 C I nc A Jmenovité izolační napětí U i V Jmenovité provozní napětí U e V Jmenovitá frekvence f Hz 50/60 50/60 50/60 50/60 Elektrické charakteristiky obvodu dálkového ovládání Složení Kroucená dvojlinka, nestíněná (10 zákrutů / m) Průřez a typ vodiče mm² 2 0,75 měď Jmenovité izolační napětí U i (mezi napájecím obvodem a sběrnicí) V 500 Jmenovité provozní napětí U e (max, U mezi + a pólem sběrnice) V 50 Maximální provozní proud Ie A 2 Lineární odpor mω/m 52 Lineární kapacita pf/m 30 Doporučená délka DALI m

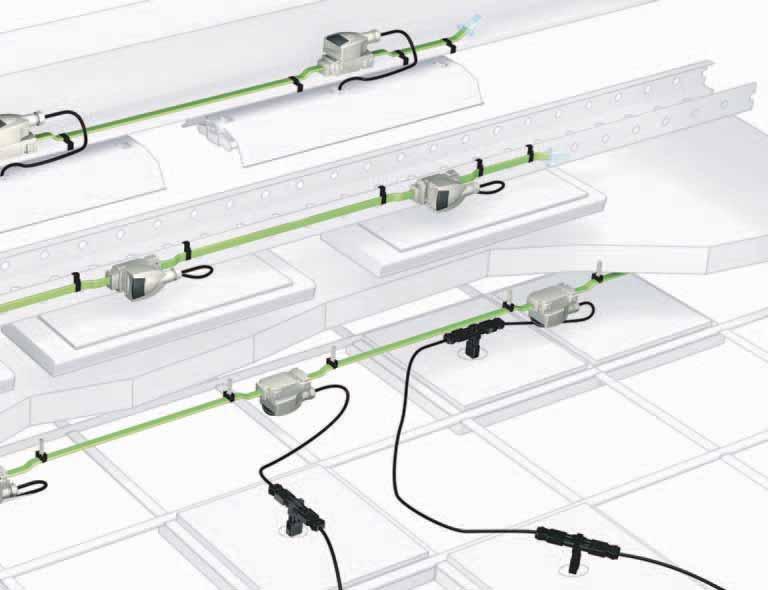

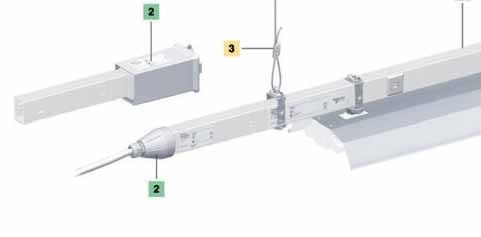

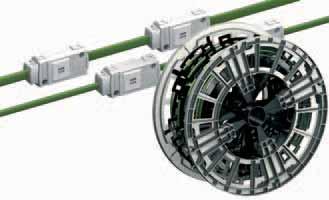

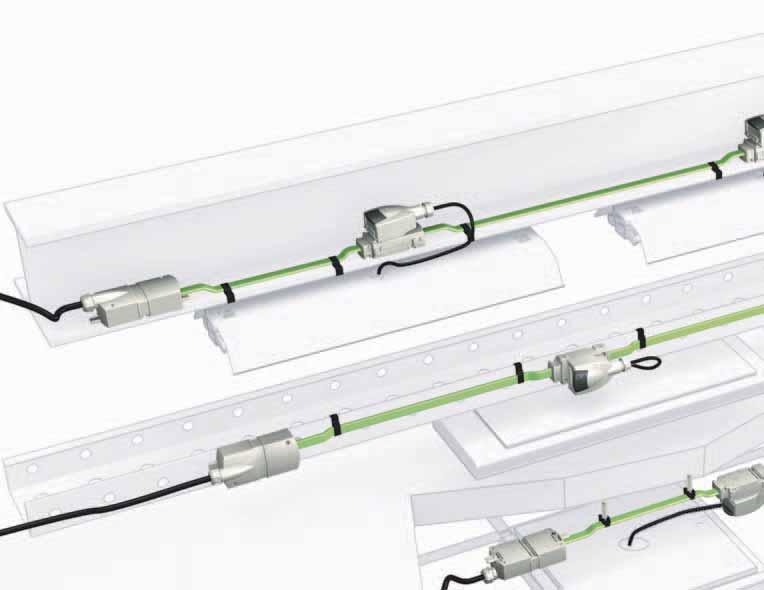

25 Představení Canalis KDP Pružné přípojnicové rozvody pro osvětlení a zásuvkové rozvody 1. Prvky vedení Jmenovitý proud: 20 A 2 nebo 4 pracovní vodiče K dispozici v délce 24 nebo 192 m 2. Napájecí díly a koncové kryty Napájecí díly jsou dodávány s koncovým krytem, slouží k připojení přívodního vodiče k vedení KDP 24

26 Představení Canalis KDP 3. Upevňovací držáky Upevňovací držáky pro upevnění vedení na různé druhy konstrukcí nebo na betonové překlady 4. Vývodní konektory Pro proud 10 a 16 A Pro napájení osvětlovacích těles a nebo zásuvkových obvodů S připojovacím kabelem nebo bez a s možností jištění 25

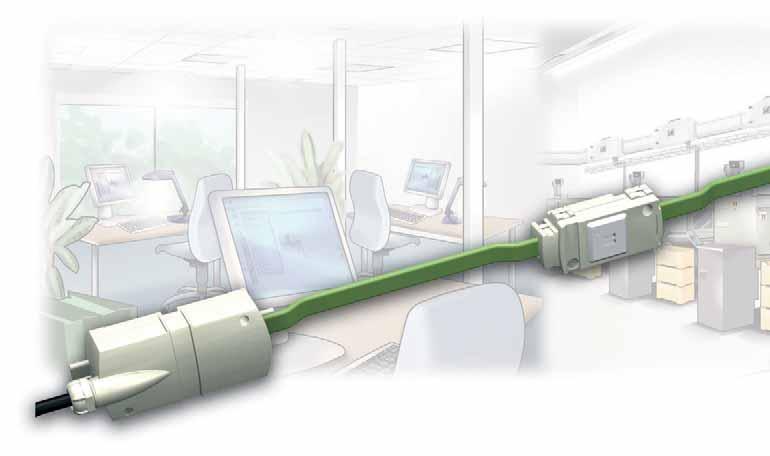

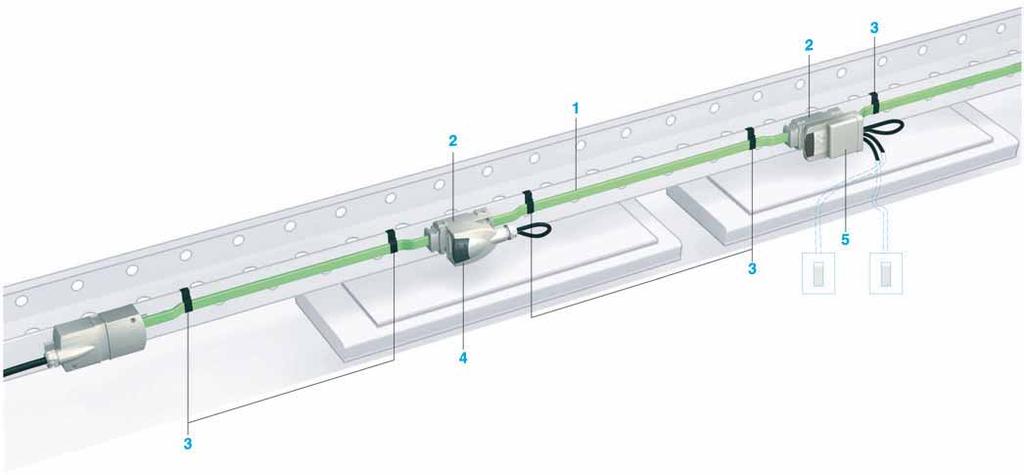

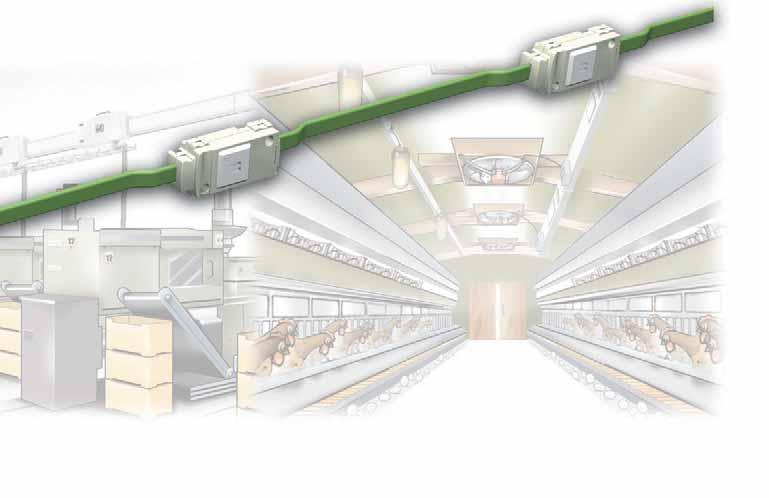

27 Představení Canalis KDP Pružné přípojnicové rozvody pro osvětlení a zásuvkové rozvody Žádné toxické emise v případě požáru. Všechny komponenty v řadě KDP jsou bez halogenů. Canalis KDP v případě požáru nevytváří kouř ani toxické plyny. Speciální odbočovací jednotka pro řízení osvětlení Tento konektor je navržen pro rozlehlejší instalace. Je určen pro: Jednookruhové přepínání; Dvouokruhové přepínání; Obousměrné spínání; Ovládání impulsním spínačem nebo časovačem. Velmi kompaktní Kompaktní design Canalisu KDP zajišťuje snadnou montáž do dvojité podlahy nebo podhledu. 26

28 Tři úrovně osvětlení Při použití třífázové přípojnice je možné vytvořit až tři úrovně osvětlení. Vysoký stupeň ochrany IP55 je záruka ochrany přípojnic proti postříkání a prachu. Správné upevnění Upevnění Canalis KDP lze snadno provést tak, aby vyhovovalo konstrukci budovy. 27

29 Technická data IP55 Un = V Canalis KDP, 20A Pružné přípojnicové rozvody pro osvětlení a zásuvkové rozvody Upevňovací systémy Tyto systémy se používají pro uchycení KDP v souladu s doporučenými postupy instalace. Uchycení na boční stěnu perforovaných kabelových žlabů 1 Uchycení za okraj žlabu: držák KDP ZF10. Pro ploché kabely a přívodní jednotku. Uchycení na boční stěnu drátěných kabelových žlabů 1 Uchycení kdekoli na boční drátech: držák KDP ZF14. Pro uchycení plochého kabelu a přívodní jednotky k drátům žlabu o průměru od 5 do 8 mm. Uchycení ke kovovým konstrukcím 1 Uchycení k I-profilům následujících tlouštěk. KDP ZF10: 1 až 8 mm. KDP ZF11: 8 až 13 mm. KDP ZF12: 13 až 17 mm. KDP ZF13: 17 až 22 mm. Pro h 120 mm může být KDP uchycen na horní pásnici I-nosníku. Uchycení k betonovým panelům nebo překladům 1 Uchycení kabelovou páskou na beton. KDP ZF20: pro plochý kabel. 2 Hmoždinka do betonu. KDP ZF21: pro díru o průměru 8 mm. Kleště Používají se pro dělení vedení KDP a odstranění vnější izolace vedení KDP. 28

30 Výběr katalogových referencí IP55 Un = V Canalis KDP, 20A Pružné přípojnicové rozvody pro osvětlení a zásuvkové rozvody Pružné vedení KDP KDP 20E Provedení Vzdálenost mezi odbočnými místy (mm) Katalogová reference Cívka 24 m Buben 192 m Hmotnost (kg/m) L + N + PE 1200 KDP 20ED KDP 20ED , KDP 20ED (1) KDP 20ED (2) 0, KDP 20ED KDP 20ED , KDP 20ED KDP 20ED , KDP 20ED KDP 20ED , KDP 20ED KDP 20ED ,200 3L + N + PE 1200 KDP 20ED KDP 20ED , KDP 20ED (1) KDP 20ED (2) 0, KDP 20ED KDP 20ED , KDP 20ED KDP 20ED , KDP 20ED KDP 20ED , KDP 20ED KDP 20ED ,320 Odlišná délka pro vzdálenost 1350 mm: (1) Cívka = 23 m; (2) Buben = 183 m. KDP 20E KDP20E 024 KDP20E 192 Napájecí jednotky (dodávané s koncovým krytem) KDP 20ABG4 Popis Montáž Připojení přívodního kabelu Katalogová Na svorky Kabelová průchodka reference mm² max. (mm) Přívodní jednotka Na levý nebo pravý konec vedení KDP 20ABG4 Hmotnost (kg/m) 4 PG 16, 15 KDP 20ABG4 0,120 Koncový kryt ,

31 Výběr katalogových referencí IP55 Un = V Canalis KDP 20 A Pružné přípojnicové rozvody pro osvětlení a zásuvkové rozvody Upevňovací držáky Pružné vedení KDP na boku drátěného žlabu Pružné vedení KDP na kovové konstrukci Pružné vedení KDP pod betonovou deskou Uchycení na Tloušťka (mm) Objednává se v násobcích Katalogová reference Kabelové žlaby 100 KDP ZF10 0,006 z perforovaného ocelového plechu Drátěné žlaby KDP ZF14 0,006 Kovová konstrukce KDP ZF10 0, KDP ZF11 0, KDP ZF12 0, KDP ZF13 0,006 Betonové překlady a stropy Uchycení páskou 100 KDP ZF20 0,006 Hmoždinky do betonu pro 100 KDP ZF21 0,006 díry 8 mm 3000 KDP 20ED KDP 20ED ,320 Speciální délka pro vzdálenost 1350 mm: (1) Cívka = 23 m; (2) Buben = 183 m. KDP ZF10 KDP ZF11 KDP ZF12 KDP ZF13 KDP ZF14 Hmotnost (kg) , Příslušenství Popis Funkce Katalogová reference Hmotnost (kg) Odvíjecí souprava Odvíjení vedení KDP z bubnu KDP ZF31 1,200 Kleště Pro dělení vedení a odizolování jednotlivých vodičů KDP ZF30 0,200 KDP ZF31 30

32 31

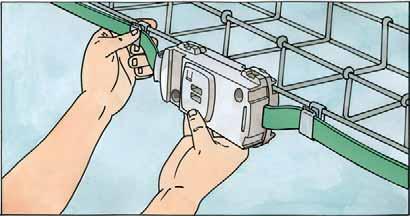

33 Instalace IP55 Ue = V Canalis KDP, 20 A Pružné přípojnicové rozvody pro osvětlení a zásuvkové rozvody Instalační scénář Instalace vedení Přeneste výrobky do prostor, kde nebudou vystaveny prachu a nepříznivému počasí. Neskladujte přípojnice venku. Připravte odvíjecí sadu. DD210320_r.eps Namontujte Canalis KDP v podhledu. V případě nové instalace se doporučuje nainstalovat Canalis KDP před dokončením podhledu. Připojte Canalis KDP ke kabelovému žlabu pomocí upevňovacích prvků. Existují i další typy upevnění speciálně pro: Kovové konstrukce; Dřevěné konstrukce; Betonové konstrukce. Najdete zde také řadu příslušenství pro uložení ostatních kabelů pro vaši instalaci. 32

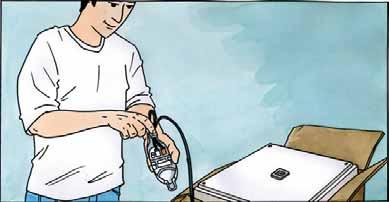

34 Odbočné jednotky Připravte svítidla. Připojení odbočovací jednotky na svítidla a výběr fáze se provádí na zemi. Tyto operace lze provádět v dílně, před dodáním na místo. Potom přimontujte svítidla na podhled a připojte odbočovací jednotku na přípojnici KDP. Pomocí spojení KDP lze dvě až pět svítidel připojit k jedné odbočovací jednotce (přemostění nebo zapojení do hvězdy). Připojte napájecí jednotku a zapněte Poslední krok instalace. Připojte přívodní kabel k napájecí jednotce Canalis KDP, a pak do rozvaděče. Zapnutím systému zkontrolujte funkci. DD210327_r.eps 33

35 Instalace IP55 Un = V Canalis KDP, 20A Pružné přípojnicové rozvody pro osvětlení a zásuvkové rozvody Montáž rovného vedení Instalace odvíjecí soupravy 1 2 Click! 2 Instalace napájecího dílu

36 Instalace IP55 Un = V Canalis KDP, 20A Pružné přípojnicové rozvody pro osvětlení a zásuvkové rozvody Montáž rovného vedení Držáky vedení KDP Montáž na drátěný žlab 200 mm 700 mm 200 mm 700 mm Montáž na bok perforovaného žlabu 200 mm 700 mm 200 mm 700 mm Montáž pod betonový překlad 200 mm 300 mm 300 mm 200 mm Montáž na ocelovou konstrukci 200 mm 700 mm 200 mm 700 mm 35

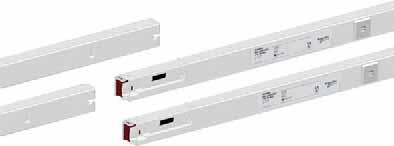

37 Představení Canalis KBA Přípojnicové rozvody pro osvětlení a zásuvkové rozvody 1. Prvky vedení Jmenovitý proud: 25 nebo 40 A 2 nebo 4 pracovní vodiče K dispozici v základní délce 3 m a doplňkové 2 m 2. Napájecí díly a koncové kryty Napájecí díly jsou dodávány s koncovým krytem, slouží k připojení přívodního vodiče k vedení KBA 36

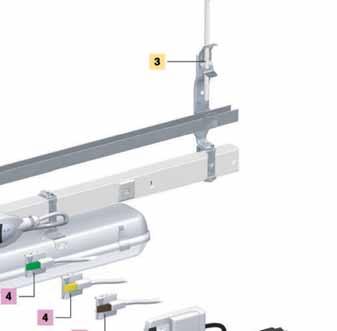

38 Představení Canalis KBA Přípojnicové rozvody pro osvětlení a zásuvkové rozvody 3. Upevňovací držáky Upevňovací držáky pro upevnění vedení KBA, různými způsoby a pro upevnění svítidel na vedení Plastové držáky kabelů a kabelový žlab. 4. Vývodní konektory Pro proud 10 a 16 A Pro napájení osvětlovacích těles a nebo zásuvkových obvodů S připojovacím kabelem nebo bez a s možností jištění 37

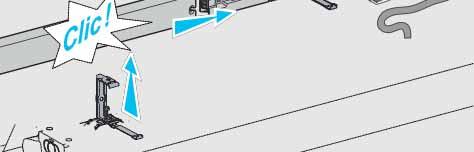

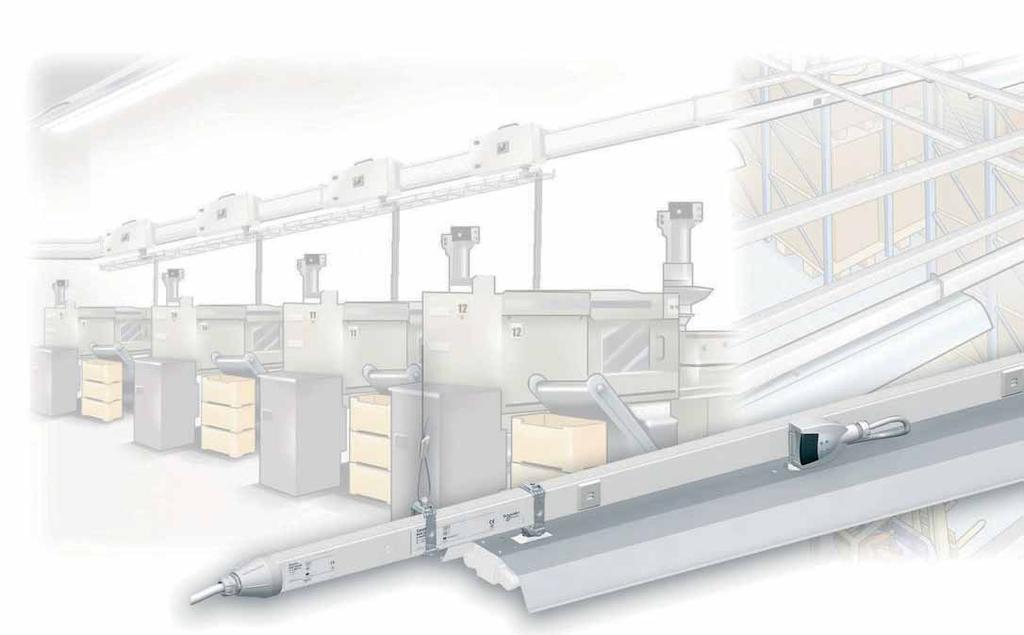

39 Prezentace Canalis KBA Přípojnicové rozvody pro osvětlení a zásuvkové rozvody Připraveno pro instalaci svítidel Svítidla se upevňují přímo na přípojnici KBA. Jen několik málo katalogových čísel stačí na vytvoření kompletní trasy. Žádné toxické emise v případě požáru Veškeré komponenty řady KBA jsou bez halogenů. V případě požáru neuvolňují produkty Canalis KBA žádný kouř ani toxické látky. Rychlá a snadná montáž K sestavení komponent Canalis KBA stačí jen několik málo pohybů. 38

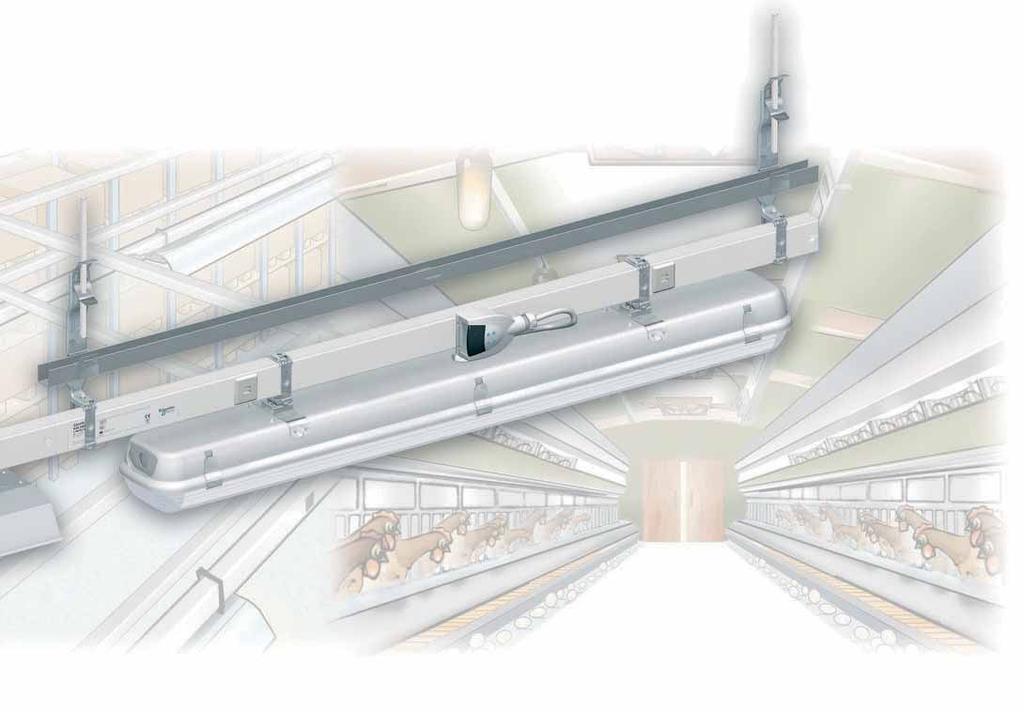

40 Velmi pevný Přípojnice Canalis KBA tvoří tuhý nosník, a to i ve spoji dvou kusů. Tři úrovně osvětlení Pomocí třífázové přípojnice je možné vytvořit jednoduše až tři úrovně osvětlení. Vysoký stupeň ochrany IP55 zaručuje ochranu přípojnice proti vodě a prachu. Canalis KBA je odolný postřiku od sprinkerů, zaručuje provoz pod horizontálně i vertikálně stříkající vodou po dobu 50 minut. Vysoký stupeň ochrany pro Canalis KBA znamená, že systém lze instalovat do všech typů budov. 39

41 Popis IP55 Un = V RAL 9003 bílá Canalis KBA, 25 a 40 A Přípojnicové rozvody pro osvětlení a zásuvkové rozvody Komponenty vedení Přenášejí proud, nesou a napájí svítidla. Rovné délkové komponenty (PE) 3 2 Rovné délkové komponenty tvoří základní prvek vedení, a skládají se z: 1 Nosné obdélníkové lišty, uzavřené zalemováním, tvořící tuhý nosník z ocelového plechu, barva RAL Obal přípojnice funguje jako ochranný zemnící vodič (PE), jehož velikost je ekvivalentní 11 mm² měděného vodiče; 2 Plochého kabelu se dvěma nebo čtyřmi měděnými vodiči; 3 Dvou, tří, čtyř nebo pěti vývodních míst pro vývodní konektor; 4 El. propojení zajišťující automatické spojení všech živých vodičů, stylem zásuvka a zástrčka; 5 Mechanická spojka zajišťuje pevné spojení dvou dílů. Vzniklý spoj je tuhý s odolný proti průhybu. Stupeň krytí vedení je IP55 (bez dodatečného příslušenství). Všechny izolační a plastové materiály jsou samozhášivé, bezhalogenové a mají zkoušku žhavou smyčkou: Zkouška žhavou smyčkou podle IEC : 960 C pro komponenty ve styku s živými částmi; 650 C pro ostatní komponenty. Napájecí díly a koncové kryty Napájejí díl pro rozvod Canalis KBA se připojí na konec vedení stejným způsobem jako připojení rovných dílů. S každou přívodní jednotkou je dodáván koncový kryt pro druhý konec vedení. 1 Napájecí díl levý, 1 obvod (proud 25 a 40 A). 2 Napájecí díl pravý, 1 obvod (pouze pro jmenovitý proud 40 A). Přívod zleva 1 Přívod zleva Přívod zprava 2 40

42 Popis IP55 Un = V RAL 9003 bílá Canalis KBA, 25 a 40 A Přípojnicové rozvody pro osvětlení a zásuvkové rozvody Pružné délkové komponenty Ohebný díl Pro změny směru nebo výšky a obejití překážky. Montuje se stejným způsobem jako přímé délkové díly. Upevňovací systémy Uchycení vedení Upevnění přípojnicového rozvodu KBA ke konstrukci budovy, buď přímo nebo pomocí závitové tyče, řetízku nebo ocelového lanka (poslední dva se používají s očkem nebo kroužkem). Jakmile je přípojnicový díl umístěn do držáku, držák přebírá váhu vedení. Zavření držáku nevyžaduje nástroj, otevření ano. Maximální doporučená vzdálenost držáků je 3 metry Univerzální držák Pro zavěšení na závitovou tyč o průměru 6 mm. Pro horizontální montáž na nosník, závěs, stěnu atd. 2 Držák s ocelovým lankem Snižuje dobu instalace upevňovacího systému na jednu třetinu v porovnání s dobou potřebnou u montáže s pomocí závitových tyčí. Umožňuje seřízení výšky rozvodu. 3 Nastavitelný pružinový držák Pro zavěšení vedení na závitové tyče o průměru 6 mm. Pružinový systém zajistí závitovou tyč v jeho poloze a pro rychlé seřízení rozvodu. 4 Neuzavřený háček Pro zavěšení na řetízek. 5 Uzavřený kroužek Pro zavěšení na ocelové lano. Upevnění svítidel Upevňovací držáky se montují ke svítidlům před jejich instalací na vedení, zajišťují rychlé a přímé uchycení na přípojnice Canalis KBA. Držáky jsou stejné jako pro uchycení vedení. Automatické zajištění pohyblivé části držáku při uzavření. Provedení s otevřeným háčkem nebo uzavřeným kroužkem umožňuje zavěšení. 41

43 Popis IP55 Un = V RAL 9003 bílá Canalis KBA, 25 a 40 A Přípojnicové rozvody pro osvětlení a zásuvkové rozvody Upevnění dodatečných kabelů Pro vedení dalších obvodů, jako je nouzové osvětlení, slaboproudé rozvody apod. se nabízejí. 1 Plastové držáky kabelů Připínají se k rozvodu bez použití nástrojů. Je možné do nich fixovat tři kabely (průměr 5 až 16 mm) a dvě trubky IRL. 2 Kovový kabelový žlábek Kabelové žlábky se upevňují pomocí držáku KBB 40ZFG1, na pružinový držák KBA 40ZFPU. Pokud vzdálenost mezi závěsnými body překročí 2 metry, je třeba instalovat ještě dodatečný pružinový držák jen pro držení kabelového žlábku. Každý žlábek je vybaven propojovacím příslušenstvím. 1 2 Jiné možnosti Prázdný délkový komponent (bez elektrického obvodu) Používá se pro přizpůsobení délky vedení rozměrům budovy (např. při zasažení konstrukce budovy do světelných řad). Má délku 2 metry, je možné jej na konci uříznout. Dodatečný obvod dálkového řízení (kód T) Pro spotřebiče napájené rozvodem KBA je k dispozici od výrobce namontovaný obvod dálkového řízení (Un 50 V). Hlavní aplikace jsou: Dálkové řízení (klidový režim nebo testování) jednotek nouzového osvětlení; Řízení stmívání svítidel na vedení; Přenos signálů automatizace budovy (prosíme kontaktujte nás). Systém je vybudován v souladu s evropskou normou IEC a směrnicemi LV a EMC. Elektrické parametry obvodu dálkového řízení Popis Kroucená dvoulinka, nestíněná (10 zkrutů / m) Průřez a typ vodiče mm² 2 0,75 měď Jmenovité izolační napětí Ui (mezi V 500 výkonovým obvodem a sběrnicí) Jmenovité provozní napětí Ue V 50 (max. U mezi + a póly sběrnice) Maximální provozní proud Ie A 2 Lineární odpor mω/m 52 Lineární kapacitance pf/m 30 DALI - doporučenám max. délka m Obvod dálkového řízení je namontován od výrobce dovnitř obalu,vedle hlavního obvodu (viz schematický obrázek). 2 Propojení dvou rovných dílů opatřených přídavným datovým vedením je stejné jako u normálního vedení KBA. 3 Každé vývodní místo je je vybaveno dvoupólovými kontakty pro připojení obvodu dálkového řízení do spotřebiče. 4 Připojení spotřebiče je možné jen přes konektor KBC 16DCB nebo DCF opatřené příslušenstvím KBC 16ZT1. 5 Napájecí díl je osazen dodatečnou svorkovnicí pro pomocný datový obvod. DALI je standard pro digitální adresování svítidel dle IEC

44 Katalogová čísla Rozměry IP55 Un = V RAL 9003 bílá Canalis KBA 25 a 40 A Přípojnicové rozvody pro osvětlení a zásuvkové rozvody Rovné vedení Typ komponentu Rovné díly L + N + PE Rovné díly 3L + N + PE Prázdné vedení Polarita rozvodu Délka (m) Počet vývodů Objednává se v násobcích Proud vedení 25 A Katalogová reference Hmotnost (kg) Proud vedení 40 A Katalogová reference Hmotnost (kg) PE KBA 25ED2300W 2,400 KBA 40ED2300W L1 2 6 KBA 25ED2302W 2,400 N 3 6 KBA 25ED2303W 2,400 KBA 40ED2303W KBA 25ED2305W 2,400 KBA 40ED2305W KBA 25ED4202W 1, KBA 40ED4203W 1,700 KBA 40ED2203W PE KBA 25ED4300W 2,600 KBA 40ED4300W L2 L1 2 6 KBA 25ED4302W 2,400 L3 N 3 6 KBA 25ED4303W 2,600 KBA 40ED4303W KBA 25ED4305W 2,600 KBA 40ED4305W KBA 25ED4202W 1, KBA 40ED4203W 1,900 KBA 40ED4203W KBA 40EDA20W 1,600 KBA 40EDA20W Volby T KBA ED 300W KBA ED 302W KBA ED 303W KBA ED 305W KBA ED4202W KBA ED4203W

45 Katalogová čísla Rozměry IP55 Un = V RAL 9003 bílá Canalis KBA, 25 a 40 A Přípojnicové rozvody pro osvětlení a zásuvkové rozvody Napájecí díly (dodávané s koncovým krytem) KBA 25A Název Jmenovitý proud (A) Montáž Připojení kabelu Katalogová Svorky Velikost reference (mm²) kabelové průchodky (mm) Hmotnost (kg) Napájecí díl 25 levá 4 PG 16, 15 KBA 25ABG4 0, nebo 40 levá 10 PG 21, 19 KBA 40ABG4 0, nebo 40 pravá 10 PG 21, 19 KBA 40ABD4 0,500 Volba T KBA 25ABG4W s koncovým krytem KBA 40ABGAW KBA 40ABG4W s koncovým krytem KBA 40ABD4W KBA 40ABD4W s koncovým krytem Pružné díly vedení KBA 40DF4 W Název Montáž Délka (m) Katalogová reference Hmotnost (kg) Volba T Pružný díl Jako kolena, změny výškových 0,5 KBA 40DF405W 0,100 úrovní, obejití překážek atd. 2 KBA 40DF420W 0,400 KBA 40DF405W KBA 40DF420W

46 Katalogová čísla Rozměry IP55 Un = V RAL 9003 bílá Canalis KBA, 25 a 40 A Přípojnicové rozvody pro osvětlení a zásuvkové rozvody Fixování rozvodu a svítidel KBA 40ZFU KBB 40ZFC KBA 40ZFSU Název Montáž Max. zatížení (kg) Univerzální upevňovací držák (1) Upevňovací držák s lankem (1) Pružinový upevňovací držák (1) Pro různé druhy zavěšení vedení Univerzální upevňovací držák s lankem o délce 3 m Samotné lanko, o délce 3 m Nastavitelný závěs pro závitové tyče, M6 Objednává se v násobcích Katalogová reference Hmotnost (kg) KBA 40ZFU 0, KBA 40ZFSU 0, KBB 40ZFS23 0, KBA 40ZFPU 0,100 Hák s očkem Zavěšeno na řetízku KBB 40ZFC 0,020 Uchycovací konzola Uchycení přípojnicových rozvodů Pro montáž na stěnu nebo dvojité podlahy KBB 40ZFMP 0,040 (1) Maximální doporučená vzdálenost mezi držáky: 3 metry. KBA 40ZFU KBA 40ZFSU KBA 40ZFPU KBB 40ZFC KBA 40ZFPU KBB 40ZFMP Uchycení osvětlovacích těles KBA 40ZFU KBB 40ZFC5 KBB 40ZFC6 Název Montáž Max. zatížení (kg) Univerzální upevňovací držák Otevřený hák Uchycovaní očko Pro přímou montáž pod vedení Pro volné zavěšení svítidla na očko Pro montáž do osvětlovacího tělesa Objednává se v násobcích Katalogová reference Hmotnost (kg) KBA 40ZFU 0, KBB 40ZFC5 0, KBB 40ZFC6 0,050 KBA 40ZFU KBB 40ZFC5 KBB 40ZFC6 45

47 Katalogová čísla Rozměry IP55 Un = V RAL 9003 bílá Canalis KBA, 25 a 40 A Přípojnicové rozvody pro osvětlení a zásuvkové rozvody Příslušenství Kabelový žlábek, držák kabelů KFB 25CD253 Název Montáž Objednává se v násobcích Katalogová reference Hmotnost (kg) Kabelový žlábek Šířka 25 mm, délka 3 m 6 KFB 25CD253 1,115 Držák kabelového žlábku pro montáž 10 KBB 40ZFG1 0,100 na pružinový držák (1) Držák kabelového žlábku plastový (2) 10 KBA 40ZFG2 0,200 Držák kabelů plastový Pro další obvody (3) 20 KBB 40ZFGU 0,005 (1) Maximální doporučená vzdálenost mezi uchyceními: 2 metry. (2) Maximální doporučená vzdálenost mezi uchyceními: 3 metry. (3) Maximální doporučená vzdálenost mezi mezi držáky: 0,5 m. KBB 40ZFG1 KBA 40ZFG2 KFB 25CD253 KBB 40ZFG1 KBA 40ZFG2 KBB 40ZFGU , KBB 40ZFGU Ostatní příslušenství KBC 16ZL KBC 16ZB1 Název Funkce Barva Objednává se v násobcích Blokovací zařízení mezi odbočným místem a vývodním konektorem (2 části) Krycí clona IP 55 Pouze jako N.D. Identifikace a mechanické blokování mezi 1 až 3 různými obvody Katalogová reference Hmotnost (kg) Modrá 20 KBC 16ZL10 0,002 Bílá 20 KBC 16ZL20 0,002 Červená 20 KBC 16ZL30 0, KBC 16ZB1 0,005 Štípací kleště 1 KBB 40ZFS 0,300 46

48 47

49 Instalace IP55 Ue = V RAL 9003 bílá Canalis KBA, 25 a 40 A Přípojnice pro osvětlení a elektrické rozvody Instalační scénář Instalace vedení Vyjměte a přeneste výrobky do oblasti, kde nebudou vystaveny prachu a nepříznivému počasí. Neskladujte přípojnice venku. Rozbalte a rozložte na podlaze součásti potřebné k montáži vedení. Ujistěte se, že zdrojová jednotka je na konci, který je nejblíže k rozvaděči. Příprava upevnění Nainstalujte závěsné lano kolem I-nosníku a namontujte závěsný prvek na držák KBA. V tomto katalogu najdete řadu upevňovacích prvků vhodných pro různé stavební konstrukce. Najdete zde také řadu příslušenství pro uložení ostatních labelů vaší instalace. DD210645_r.eps DD210644_r.eps 48

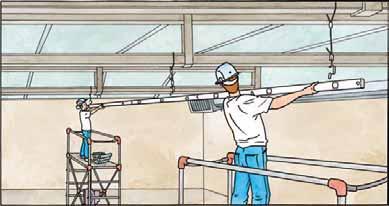

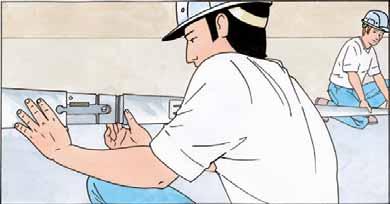

50 Příprava rovných dílů nejdříve na podlaze Sestavte dva nebo tři kusy (spojte dohromady) a upevněte je spojovacím šroubem. Umístěte segment do upevňovacích držáků. Držáky jsou navrženy tak, aby okamžitě převzaly hmotnost. Přípojnice je připevněna v okamžiku, kdy je díl KBA umístěn v závěsech. Držáky KBA se uzavřou. DD210646_r.eps 49

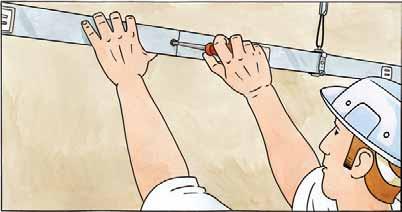

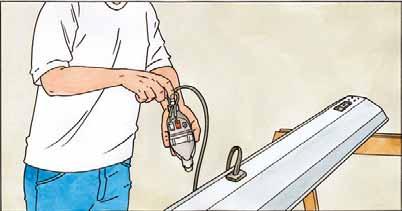

51 Instalace IP55 Ue = V RAL 9003 bílá Canalis KBA, 25 a 40 A Přípojnice pro osvětlení a elektrické rozvody Instalační scénář Následující rovné díly lze namontovat snadno, protože mechanické i elektrické spojení je jednoduché. Nastavení úrovně vedení KBA Systém zavěšení pomocí lanek umožňuje snadné a rychlé vyrovnání. Odbočné jednotky Příprava svítidel Připojení odbočovacích jednotek na svítidla, výběr fáze a montáž upevňovacích prvků se provádějí na stole. Tyto operace lze provádět v dílně, před dodáním na místo. DD210647_r.eps 50

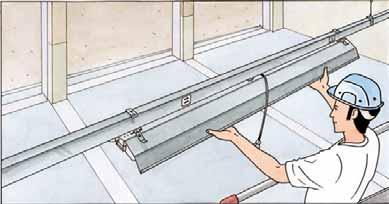

52 Montáž svítidel na přípojnici Upevňovací držáky jsou i zde navrženy tak, aby okamžitě převzaly hmotnost zařízení. Svítidlo drží na místě v okamžiku, kdy je upevněno na přípojnici. Držáky se při uzavření zablokují. Připojte odbočovací jednotku k přípojnici. DD210648_r.eps Připojte napájecí jednotku a zapněte Poslední krok instalace. Připojte přívodní kabel k napájecí jednotce Canalis KBA, a pak do rozvaděče. Zapnutím systému zkontrolujte funkci. 51

53 Katalogová čísla Rozměry IP55 Un = V RAL 9003 bílá Canalis KBA, 25 a 40 A Přípojnicové rozvody pro osvětlení a zásuvkové rozvody Montáž rovného vedení Canalis 1 2 Canalis Click! Canalis Canalis 3 Montáž napájecích dílů 1 Canalis Canalis 3 2 Canalis Canalis Canalis Canalis 5 4 Canalis Canalis 6 Montáž koncových krytů 1 Click! 2 52

54 Katalogová čísla Rozměry IP55 Un = V Galvanicky pokoveno Canalis KBA, 25 a 40 A Přípojnicové rozvody pro osvětlení a zásuvkové rozvody Fixování vedení KBA KBA 40ZFU KBA 40ZFU + KBB 40ZFC KBA 40ZFSU KBA 40ZFPU Click! Montáž osvětlovacích těles na vedení 1 Click! 3 Montáž konektorů 1 3 Click!

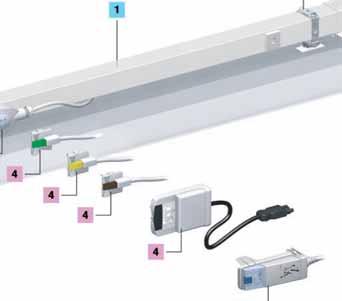

55 Představení Canalis KBB Přípojnicové rozvody pro osvětlení a zásuvkové rozvody 1. Prvky vedení Jmenovitý proud: 25 nebo 40 A 2 nebo 4 pracovní vodiče 1 nebo 2 obvody K dispozici v základní délce 3 m a doplňkové délce 2 m 2. Napájecí díly a koncové kryty Napájecí díly jsou dodávány s koncovým krytem Slouží k připojení přívodního vodiče k vedení KBB 54

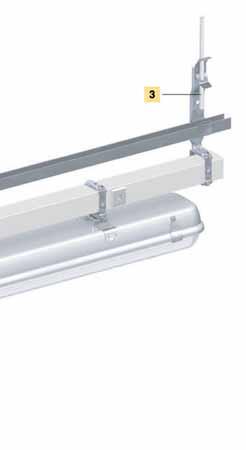

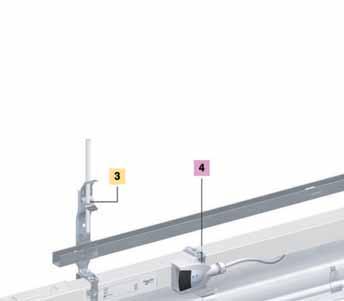

56 Představení Canalis KBB Přípojnicové rozvody pro osvětlení a zásuvkové rozvody 3. Upevňovací držáky Upevňovací držáky pro upevnění vedení KBB různými způsoby a pro upevnění svítidel na vedení Plastové držáky kabelů a kabelový žlab. 4. Vývodní konektory Pro proud 10 a 16 A Pro napájení osvětlovacích těles a nebo zásuvkových obvodů S připojovacím kabelem nebo bez a s možností jištění 55

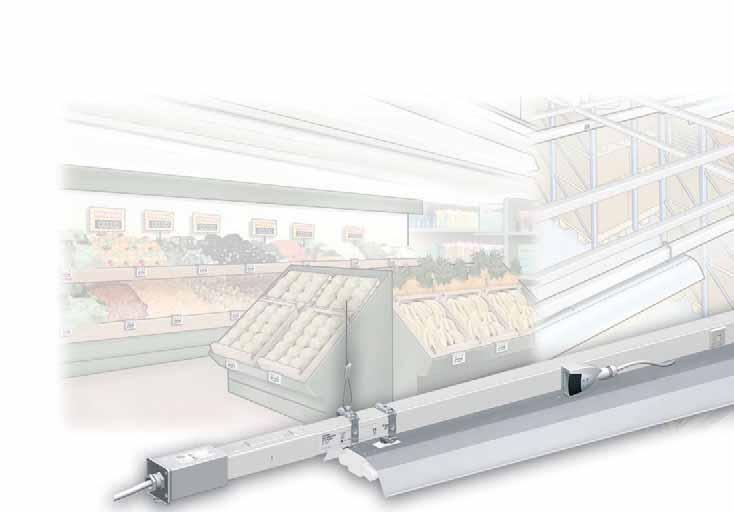

57 Prezentace Canalis KBB Přípojnicové rozvody pro osvětlení a zásuvkové rozvody Žádné toxické emise v případě požáru Všechny komponenty přípojnic KBB jsou bez halogenů. V případě požáru Canalis KBB neuvolňuje kouř ani toxické plyny. Velký počet vodičů Canalis KBB nabízí až 11 vodičů pro různé kombinace napájejí obvodů: Nouzové osvětlení; Aplikace se stmívači; Detekce přítomnosti, osvětlovací a napájecí zásuvkové obvody atd. 56

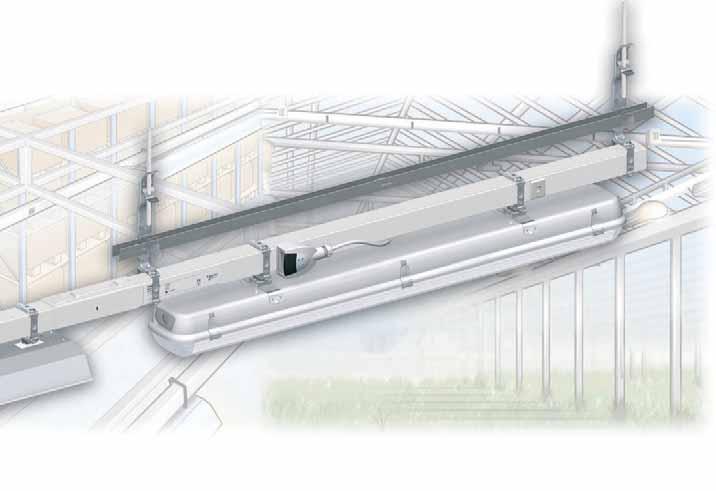

58 Vysoký stupeň ochrany IP55 zaručuje ochranu přípojnice proti vodě a prachu. Canalis KBB je odolný postřiku od sprinkerů, zaručuje provoz pod horizontálně i vertikálně stříkající vodou po dobu 50 minut. Vysoký stupeň ochrany pro Canalis KBB znamená, že jej lze instalovat do všech typů budov. Velmi pevný Canalis KBB nabízí upevňovací vzdálenosti až 5 metrů. Bezkonkurenční možnost modernizace Instalaci Canalis KBB lze snadno rozšířit nebo upravit. Montáž i demontáž komponent je velmi jednoduchá. Všechny části lze znovu použít. Klik! Klik! 57

59 Popis IP55 Un = V RAL 9003 bílá Canalis KBB, 25 a 40 A Přípojnicové rozvody pro osvětlení a zásuvkové rozvody Komponenty vedení Přenášejí proud, nesou a napájí svítidla. Vedení KBB je pevnější konstrukce vhodné např. pro vedení s těžkými výbojkovými svítidly. Rovné délkové komponenty Rovné délkové komponenty tvoří základní prvek vedení a skládají se z: 1 Nosné obdélníkové lišty, uzavřené zalemováním, tvořící tuhý nosník z ocelového plechu, galvanicky zinkovaného a lakovaného bílou barvou RAL Obal přípojnice funguje jako ochranný zemnící vodič (PE), jehož velikost je ekvivalentní 22 mm² měděného vodiče; 2 Jednoho nebo dvou plochých kabelů se dvěma nebo čtyřmi měděnými vodiči, chráněného proti korozi pocínováním; 3 Maximálně 3 vývodní místa z jedné strany vedení a maximálně 2 vývodová místa z druhé strany vedení; 4 El. propojení zajišťující automatické spojení všech živých vodičů, stylem zásuvka a zástrčka; 5 Mechanická spojka zajišťuje pevné spojení dvou dílů. Vzniklý spoj je tuhý s odolný proti průhybu. Možnosti více obvodů Řada možností nabízených rozvody KBB znamená, že je možno vytvořit specializované obvody, např. pro nouzové osvětlení, detekci přítomnosti, stmívání. Stupeň krytí vedení je IP55 (bez dodatečného příslušenství) Všechny izolační a plastové materiály jsou samozhášivé, bezhalogenové a mají zkoušku žhavou smyčkou: Zkouška žhavou smyčkou podle IEC : 960 C pro komponenty ve styku s živými částmi; 650 C pro ostatní komponenty. 58

60 Popis IP55 Un = V RAL 9003 bílá Canalis KBB, 25 a 40 A Přípojnicové rozvody pro osvětlení a zásuvkové rozvody Napájecí díly a koncové kryty Napájecí díl pro rozvod Canalis KBB se připojí na vedení stejným způsobem jako spojka rovných dílů. Přívod zleva S každou přívodní jednotkou je dodáván koncový kryt pro druhý konec vedení. 1 Napájecí díl pro 1 obvod. 2 Napájecí díl pro dva obvody. 3 Koncový kryt. Přívod zprava Pružné délkové komponenty Ohebný délkový díl Pro změny směru nebo výšky a obejití překážky. Montuje se stejným způsobem jako přímé délkové komponenty. 59

61 Popis IP55 Un = V RAL 9003 bílá Canalis KBB, 25 a 40 A Přípojnicové rozvody pro osvětlení a zásuvkové rozvody Upevňovací systémy Pro upevnění vedení Pro upevnění přípojnicového rozvodu KBB ke konstrukci budovy, buď přímo nebo pomocí závitové tyče, řetízku nebo ocelového lana (poslední dva se používají s očkem nebo kroužkem). Jakmile je přípojnicový díl umístěn do držáku, držák přebírá váhu vedení. Zavření držáku nevyžaduje nástroj, otevření ano. Maximální doporučená vzdálenost držáků je 5 metrů. 1 Univerzální držák Pro zavěšení na závitovou tyč o průměru 6 mm. Pro horizontální montáž na nosník, závěs, stěnu atd. 2 Držák s ocelovým lankem Snižuje dobu instalace upevňovacího systému na jednu třetinu v porovnání s dobou potřebnou u montáže s pomocí závitových tyčí. Umožňuje seřízení výšky rozvodu. 3 Nastavitelný pružinový držák Pro zavěšení vedení na závitové tyče o průměru 6 mm. Pružinový systém zajistí závitovou tyč v požadované poloze, pro rychlé seřízení rozvodu. 4 Neuzavřený háček Pro zavěšení na řetízek. Pro upevnění svítidel Upevňovací držáky se montují ke svítidlům před jejich instalací na vedení, zajišťují rychlé a přímé připojení na přípojnice Canalis KBB. Držáky jsou stejné jako pro uchycení vedení. Automatické zajištění pohyblivé části držáku při uzavření. Použití s otevřeným háčkem nebo uzavřeným kroužkem. Upevňovací systémy Pro vedení dalších obvodů, jako je nouzové osvětlení, slaboproudé rozvody apod. Plastové držáky kabelů Připínají se k rozvodu bez použití nástrojů. Je možné do nich fixovat tři kabely (průměr 5 až 16 mm) a dvě trubky IRL. Kovový kabelový žlábek Kabelové žlábky se upevňují pomocí držáku KBB 40ZFG1, na pružinový držák KBB 40ZFPU. Pokud vzdálenost mezi závěsnými body překročí 2 metry, je třeba instalovat ještě dodatečný pružinový držák jen pro držení kabelového žlábku. Každý žlábek je vybaven propojovacím příslušenstvím. 60

62 Popis IP55 Un = V RAL 9003 bílá Canalis KBB, 25 a 40 A Přípojnicové rozvody pro osvětlení a zásuvkové rozvody Jiné možnosti Prázdný délkový komponent (bez elektrického obvodu) Používá se pro přizpůsobení délky vedení rozměrům budovy (např. pro zasažení konstrukce budovy do světelných řad). Má délku 2 metry, je možné jej na konci uříznout. Volitelná možnost nezávislého uzemnění (kód E) Jako volitelné vybavení je k dispozici od výrobce osazený zemnící vodič izolovaný od uzemnění. Je známý pod pojmem nezávislé uzemnění a má průřez 6 mm². 1 Nezávislé uzemnění je vždy u hlavního obvodu sběrnicového rozvodu KBB, na předním panelu (strana se štítkem a 3 odbočkovými jednotkami na KBB se dvěma obvody). Symbol, který se opakuje v pravidelných intervalech u odbočkových jednotek, slouží jako upozornění na speciální povahu tohoto obvodu. 2 Dodává se elektrická propojovací jednotka s přídavnými kontakty pro propojení nezávislého uzemnění. Proto instalace komponentů s volbou E nevyžaduje žádné dodatečné montážní operace. 3 Spotřebiče jsou připojeny s použitím standardního 16 A konektoru (KBC 16DCB nebo DCF ). 4 Napájecí díly jsou opatřeny svorkami nezávislého uzemnění (označené ) a PE (označené ). Dodatečný obvod dálkového řízení (kód T) Pro spotřebiče napájené rozvodem KBB je k dispozici od výrobce namontovaný obvod dálkového řízení SELV (Un 50 V). Hlavní aplikace jsou: Dálkové řízení (klidový režim nebo testování) jednotek nouzového osvětlení; Řízení stmívání svítidel na vedení; Přenos signálů automatizace budovy (prosíme kontaktujte nás). Systém je vybudován v souladu s evropskou normou IEC a směrnicemi LV a EMC. 1 Elektrické parametry obvodu dálkového řízení Popis Kroucená dvoulinka, nestíněná (10 zkrutů / m) Průřez a typ vodiče mm² 2 0,75 měď Jmenovité izolační napětí Ui (mezi V 500 výkonovým obvodem a sběrnicí) Jmenovité provozní napětí Ue V 50 (max. U mezi + a póly sběrnice) Maximální provozní proud Ie A 2 Lineární odpor mω/m 52 Lineární kapacitance pf/m 30 DALI - doporučenám max. délka m Obvod dálkového řízení je namontován od výrobce vedle hlavního obvodu v rozvodu (viz schematický obrázek). 2 Propojení dvou rovných dílů opatřených přídavným datovým vedením je stejné jako u normálního vedení KBA. 3 Každé vývodní místo je je vybaveno dvoupólovými kontakty pro připojení obvodu dálkového řízení do spotřebiče. 4 Připojení spotřebiče je možné jen přes konektor KBC-16DCB nebo DCF opatřené příslušenstvím KBC 16ZT1. 5 Přívodní díl je osazen dodatečnou svorkovnicí pro pomocný datový obvod. DALI je standard pro digitální adresování svítidel dle IEC

63 Katalogová čísla Rozměry IP55 Un = V RAL 9003 bílá Canalis KBB, 25 a 40 A Přípojnicové rozvody pro osvětlení a zásuvkové rozvody Rovné vedení KBB ED W Rovné díly L + N + PE Rovné díly 3L + N + PE Polarita rozvodu PE L1 N PE L2 L1 L3 N Délka (m) Počet vývodů Objednává se v násobcích Proud vedení 25 A Katalogová reference Typ komponentu Hmotnost (kg) Proud vedení 40 A Katalogová reference Hmotnost (kg) Volby (1) KBB 25ED2300W 2,400 KBB 40ED2300W 2, KBB 25ED2303W 2,400 KBB 40ED2303W 2, KBB 40ED2202W 1,700 KBB 40ED2202W 1, KBB 25ED4300W 2,600 KBB 40ED4300W 3, KBB 25ED4303W 2,600 KBB 40ED4303W 3, KBB 40ED4202W 1,900 KBB 40ED4202W 1,900 Prázdné vedení KBB 40EDA20W 1,600 KBB 40EDA20W 1,600 T E KBB ED 3W KBB ED 2W Napájecí díly (dodávané s koncovým krytem) Název Montáž Připojení kabelu Katalogová Svorky Velikost kabelové reference (mm²) průchodky (mm) Hmotnost (kg) Volby (1) Napájecí díl Levá 10 PG 21, 19 KBB 40ABG4W 0,400 Pravá 10 PG 21, 19 KBB 40ABD4W 0,500 Dodatečná kontaktní spojka Jen jako N.D. KBB 40ZJ4W 0,640 T E KBB 40ABG4W KBB 40ABG4W KBB 40ABD4W 75,5 141 Koncový kryt , KBB 40ABD4W (1) Volitelné možnosti opce mohou být zkombinovány. Ke katalogové referenci přidejte T a/ nebo E. Příklad pro provedení rovného dílu vybaveného dodatečným obvodem dálkového ovládání: KBB 25ED4303TW. 62

64 Katalogová čísla Rozměry IP55 Un = V RAL 9003 bílá Canalis KBB, 25 a 40 A Přípojnicové rozvody pro osvětlení a zásuvkové rozvody Rovné vedení dva obvody KBB ED W Rovné díly 3L + N + PE Polarita rozvodu PE L1 N PE L1 N PE L2 L1 L3 N PE L1 N Délka (m) Počet vývodů Objednává se v násobcích Proud vedení 25 A Katalogová reference Typ komponentu Rovné díly L + N + PE Hmotnost (kg) Proud vedení 40 A Katalogová reference Hmotnost (kg) Volby (1) KBB 25ED22300W 4,600 KBB 40ED22300W 5, KBB 25ED22305W 4,600 KBB 40ED22305W 5, KBB 40ED22203W 3,600 KBB 40ED22203W 3,600 PE KBB 25ED42300W 4,700 KBB 40ED42300W 5,700 L2 L KBB 25ED42305W 4,700 KBB 40ED42305W 5,700 L KBB 40ED44203W 3,800 KBB 40ED44203W 3,800 N PE KBB 25ED44300W 4,800 KBB 40ED44300W 6,100 L2 L KBB 25ED44305W 4,800 KBB 40ED44305W 6,100 L KBB 40ED44203W 3,800 KBB 40ED44203W 3,800 N Prázdné vedení KBB 40EDA20W 1,600 KBB 40EDA20W 1,600 T E KBB ED 305W KBB ED 203W Napájecí díly (dodávané s koncovým krytem) KBB 40ABG44W Název Montáž Připojení kabelu Volba Katalogová Hmotnost Volby (1) Svorky Velikost kabelové reference T E (mm²) průchodky (mm) (kg) Napájecí díl Levá 6 až 10 PG 21, 19 všechny KBB 40ABG44W 0,400 Pravá 6 až 10 PG 21, 19 žádná KBB 40ABG44W 0,400 pouze E KBB 40ABD44EW 0,500 pouze T KBB 40ABD44TW 0,500 Dodatečná kontaktní spojka. Jen jako N.D. KBB 40ZJ44W 0,640 KBB W Koncový kryt KBB 40ABD44 W ,5 75, (1) Všechny volitelné možnosti opce mohou být zkombinovány. U napájecích dílů jen dle tabulky. Ke katalogové referenci přidejte T a/nebo W. Příklad pro provedení rovného dílu vybaveného dodatečným obvodem dálkového ovládání: KBB 25ABG44TW. 63

65 Katalogová čísla Rozměry IP55 Un = V RAL 9003 bílá Canalis KBA, 25 a 40 A Přípojnicové rozvody pro osvětlení a zásuvkové rozvody Pružné díly vedení KBB 40DF4 W Název Montáž Délka (m) Pružný díl Jako kolena, PE změny L2 L1 výškových L3 úrovní, obejití N překážek atd. PE PE L2 L2 L1 L1 L3 L3 N N Katalogová reference Hmotnost (kg) Volby (1) T E 0,5 KBB 40DF405W 0,800 2 KBB 40DF420W 1,900 0,5 KBB 40DF4405W 0,800 2 KBB 40DF4420W 1,900 KBB 40DF4 W Fixování rozvodu KBB 40ZFU KBB 40ZFC KBB 40ZFSU Název Montáž Max. zatížení (kg) Univerzální upevňovací držák (1) Upevňovací držák s lankem (1) Pružinový upevňovací držák (1) Objednává se v násobcích Katalogová reference Hmotnost (kg) Pro různé druhy zavěšení vedení KBB 40ZFU Univerzální upevňovací držák KBB 40ZFSU s lankem o délce 3 m Samotné lanko, o délce 3 m KBB 40ZFS Nastavitelný závěs pro KBB 40ZFPU závitové tyče, M6 Hák s očkem Zavěšeno na řetízku KBB 40ZFC Uchycovací konzola Pro montáž na stěnu nebo dvojité podlahy Délka (mm) KBB 40DF4 5W KBB 40DF4 0W a b (1) Všechny volitelné možnosti opce mohou být zkombinovány. Ke katalogové referenci přidejte T a/nebo E. Příklad pro provedení pružného dílu vybaveného dodatečným obvodem dálkového ovládání KBB 40DF420TW. Uchycení přípojnicových rozvodů a b KBB 40ZFMP Volba (2) (pouze W) (1) Maximální doporučená vzdálenost mezi držáky: 5 metrů. KBB 40ZFU KBB 40ZFSU KBB 40ZFPU KBB 40ZFC KBB 40ZFMP KBB 40ZFPU (2) Je možná jen jedna opce bílá barva. Ke katalogové referenci přidejte W. Příklad pro provedení univerzálního držáku opatřeného bílou barvou RAL 9003: KBB 40ZFUW. 64

66 Katalogová čísla Rozměry IP55 Un = V RAL 9003 bílá Canalis KBB, 25 a 40 A Přípojnicové rozvody pro osvětlení a zásuvkové rozvody Fixování svítidel KBB 40ZFU Název Montáž Max. zatížení (kg) Univerzální upevňovací držák (1) Otevřený hák Uchycovaní očko Uchycení osvětlovacích těles Pro přímou montáž pod vedení Pro volné zavěšení svítidla na očko Pro montáž do osvětlovacího tělesa Objednává se v násobcích Katalogová reference Hmotnost (kg) KBB 40ZFU 0, KBB 40ZFC5 0, KBB 40ZFC6 0,050 Volba (1) (pouze W) KBB 40ZFU KBB 40ZFC5 KBB 40ZFC6 KBB 40ZFC5 KBB 40ZFC6 (1) Je možná jen jedna opce bílá barva. Ke katalogové referenci přidejte W. Příklad pro provedení univerzálního držáku natřeného bílou barvou RAL 9003: KBB 40ZFUW. Příslušenství KBC 16ZL KFB 25CD253 KBB 40ZFGU Kleště KBB 40ZFG1 Název Funkce Objednává se v násobcích (1) Maximální doporučená vzdálenost mezi uchyceními: 2 metry. Katalogová reference Hmotnost (kg) Kabelový žlábek Šířka 25 mm, délka 3 m 6 KFB 25CD253 1,115 Držák kabelového žlábku pro montáž 10 KBB 40ZFG1 0,100 na pružinový držák (1) Držák kabelového žlábku plastový (2) 10 KBB 40ZFG2 0,200 Držák kabelů plastový Pro další obvody (3) 20 KBB 40ZFGU 0,005 Název Funkce Barva Objednává se v násobcích Blokovací zařízení mezi odbočným místem a vývodním konektorem (2 části) Krycí clona IP 55 Pouze jako N.D. Kabelový žlábek, držák kabelů Ostatní příslušenství Identifikace a mechanické blokování mezi 1 až 3 různými obvody Obnovuje krytí IP55 ve vývodovém místě, při ztrátě dodané krycí clony Pro dělení ocelového lana použitého pro závěsný systém Katalogová reference Hmotnost (kg) Modrá 20 KBC 16ZL10 0,002 Bílá 20 KBC 16ZL20 0,002 Červená 20 KBC 16ZL30 0, KBC 16ZB1 0,005 1 KBB 40ZFS 0,300 (2) Maximální doporučená vzdálenost mezi uchyceními: 3 metry. (3) Maximální doporučená vzdálenost mezi mezi držáky: 0,5 m. KFB 25CD253 KBB 40ZFGU KBB 40ZFG ,5 57 KBB 40ZFG2 KBB 40ZFG

67 Katalogová čísla Rozměry IP55 Ue = V RAL 9003 bílá Canalis KBB, 25 a 40 A Přípojnice pro osvětlení a elektrické rozvody Instalační scénář Instalace vedení Vybalte a přeneste produkty na místo, kde neprobíhají žádné práce. Neskladujte přípojnice venku. Dbejte na to, abyste s přípojnicemi neudeřili, a netahejte je po zemi. Mohly by se poškodit konce a spojení by nefungovalo. Rozbalte a uspořádejte na podlaze součásti přípojnice potřebné k montáži první linky. Zkontrolujte polohu napájecí jednotky. Musí být co nejblíže k rozvaděči. Příprava upevnění Nainstalujte závěsné lano kolem I-nosníku a namontujte seřizovací přípravek na držák KBA. V tomto katalogu najdete řadu upevňovacích prvků vhodných pro různé stavební konstrukce. Najdete zde také řadu příslušenství pro podporu veškerých kabelů pro vaši instalaci. DD210650_r.eps DD210649_r.eps 66

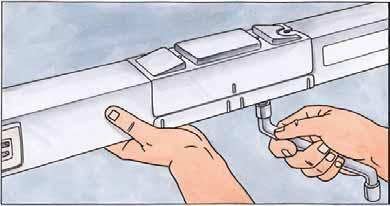

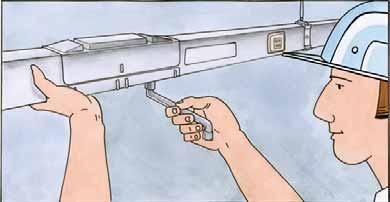

68 Příprava segmentu vedení na podlaze Sestavte dva nebo tři kusy (spojte dohromady) a upevněte spojovacím šroubem. Zvedněte a umístěte segment vedení do upevňovacích držáků. Jsou navrženy tak, aby okamžitě převzaly hmotnost. Lištová přípojnice drží na místě, jakmile jsou díly KBB umístěny v držácích. Držáky se při uzavření zablokují. Chcete-li držáky uvolnit, použijte 3 mm plochý šroubovák. DD210651_r.eps 67

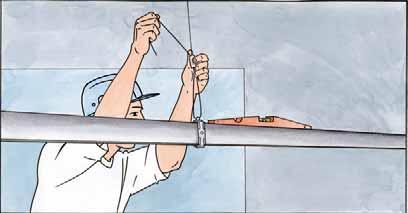

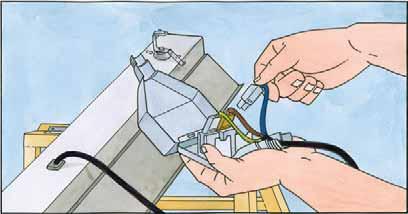

69 Instalace IP55 Ue = V RAL 9003 bílá Canalis KBB, 25 a 40 A Přípojnice pro osvětlení a elektrické rozvody Instalační scénář Následující segmenty lze namontovat snadno, protože mechanické i elektrické spojení je jednoduché. Nastavení úrovně vedení KBB Systém zavěšení pomocí ocelového lanka umožňuje snadné a rychlé nastavení. Odbočné jednotky Připravte svítidla Připojení odbočovacích jednotek na svítidla, výběr fáze a montáž upevňovacích prvků se provádějí na stole. Tyto operace lze provádět v dílně, před dodáním na místo. DD210647_r.eps 68

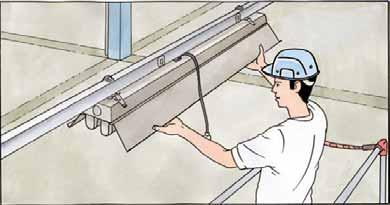

70 Montáž svítidel na přípojnici Upevňovací držáky jsou i zde navrženy tak, aby okamžitě převzaly hmotnost zařízení. Svítidlo drží na místě v okamžiku, jakmile je držák umístěn na přípojnici. Držáky se při uzavření zablokují. Připojte odbočovací jednotku k přípojnici. DD210648_r.eps Připojte napájecí jednotku a zapněte Poslední krok instalace. Připojte přívodní kabel k napájecí jednotce Canalis KBB, a pak do rozvaděče. 69

71 Popis IP55 Un = V Canalis KDP, KBA a KBB Přípojnicové rozvody pro osvětlení a zásuvkové rozvody Vývodní konektory Vývodní konektory (všeobecně) Pro okamžité připojení svítidel k přípojnicovému rozvodu KDP, KBA nebo KBB: Je možné s nimi manipulovat, je-li vedení pod napětím; Kontakty pro připojení přívodních kabelů jsou bezšroubové; K připojení PE dojde dříve než k připojení fázového a nulového vodiče; Systém výběru fáze pro rozfázování zátěže; Výběr fáze je viditelný v průhledném okénku; Mechanická spona zajišťuje konektor na vedení; Všechny izolační a plastové materiály jsou samozhášivé se zvýšenou odolností proti ohni: Zkouška žhavou smyčkou podle IEC : 960 C pro komponenty v dotyku s živými částmi; 650 C pro ostatní komponenty. Všechny izolátory a plastové komponenty jsou bez halogenů. Konektor 10 A s pevnou polaritou a kabelem Konektor se zalisovaným kabelem 3 1,5 mm², o délce 0,8 m, na konci odizolovaného pro zapojení svítidla: Jmenovitý proud 10 A; Pevná polarita L + N + PE; Jeden typ pro každou fázi s barevně odlišeným zámkem. Barva zámku a krytu umožňují identifikaci polarity na dálku. 1 Kontakty živých vodičů. 2 Kontakt ochranného vodiče. 3 Zámek. Konektor 10 A s výběrem fáze Dva kontakty jsou výměnné a mohou být použity pro nastavení jak rozvodu L + N + PE, tak 2L + PE. Dodává se kompletní s kabelovou průchodkou. Konektor 10 A KBC 10DCB20, dvoupólový + PE, bez kabelu Zapojí se pro připojení svítidel pomocí kabelu specifického typu, velikosti nebo délky. Rychlé připojení pro kabel 3 0,75 až 1,5 mm². Přípojnicové vedení musí mít centrální jištění max. 16 A (viz kapitola o projektování a obecné zásady pro elektrické instalace). Konektor 10 A KBC, dvoupólový + PE, s kabelem Konektor s zapojeným kabelem 3 1,5 mm², o délce 1 m, na konci odizolovaného pro zapojení svítidla: Jmenovitý proud 10 A; Možnost nastavení fáze L + N + PE. Přípojnicové vedení musí mít centrální jištění max. 16 A (viz kapitola o projektování a obecné zásady pro elektrické instalace). 70

72 Odbočovací jednotka 16A KBC16DCB/DCF21 s výběrem fáze Pro připojení svítidel pomocí kabelu požadovaného typu, velikosti a délky. Dva póly: L + N + PE (1 volitelný pin, pevný nulový vodič) nebo 2L + PE (2 volitelné piny). Boční vedení usnadňuje instalaci. Dodává se s kabelovou průchodkou. Svorky pro kabel 0,75 1,5 mm². Odbočovací jednotka KBC16DCB se svorkami, přímé připojení (bez jištění) Pro přímé připojení (bez jištění) svítidel pomocí požadovaného kabelu. Jednotka může být vybavena příslušenstvím pro propojení okruhu dálkového ovládání svítidel. Odbočovací jednotka s pojistkami KBC16DCF Pro ochranu všech svítidel. Držák pojistky na fázi (1 nebo 2 držáky, podle modelu). Pro válcové pojistky NF 8,5 31,5 (není součástí dodávky), maximum 16 A gg, vypínací kapacita 20 ka. Odbočovací jednotka 16A L + N + PE s předvolenou polaritou KBC16DCB/DCF..6 Předzapojené odbočovací jednotky pro individuální napájení svítidel z dvou nezávislých 1f obvodů v jedné přípojnici KBA se 4 vodiči. Příslušenství Určené pro odbočovací jednotky KBC16DCF 1 Dodatečný kontaktní blok pro dálkové ovládání Pro odbočení z okruhu dálkového ovládání do svítidla (přípojnice KBA a KBB s možností T). Svorky na odbočovací jednotky KBC16DCB nebo CF (kromě KBC16DCF22). Svorky pro kabel, max. velikost 2 0,75 mm². Dodává se s kabelovou průchodkou. 2 Zadní podpěrný držák Dodatečné upevnění odbočovacích jednotek KBC16 pomocí zadního držáku může být nezbytné, zejména pokud existuje riziko náhodného tahu za kabel, nebo v případě, že kabel je velmi těžký (velká délka). Ostatní příslušenství 3 Blokovací zařízení Pro všechny odbočovací jednotky 10A a 16A. Sada tří vzájemně propojených blokovacích zařízení v různých barvách. Lze použít k mechanickému uzamčení odbočovacích jednotek, když se vyskytují dvě nebo tři různé rozvodné sítě (zatížení, napětí, frekvence, atd.). Blokovací zařízení se skládá z rukojeti a blokovacího zařízení na každém konci. Lze jej použít pro odbočovací zásuvku a odpovídající odbočovací jednotky. Na odbočovací jednotky a přípojnice lze umístit samolepící štítky pro vzdálenou identifikaci. 4 Záslepka zásuvky Náhradní díl slouží k obnovení krytí IP55 na přípojnici po odstranění odbočovací jednotky (když se původní záslepka ztratí). 71

73 Katalogová čísla Rozměry IP55 Un = V Canalis KDP, KBA a KBB Přípojnicové rozvody pro osvětlení a zásuvkové rozvody Vývodní konektory Odbočné konektory 10 A, přímé připojení Odbočné konektory 10 A, dvoupólové + PE, s pevnou polaritou, s kabelem 3 1,5 mm², délka 0,8 m KBC 10DCS101 Typ přípojnicového rozvodu Polarita Barva zámku Objednává se v násobcích PE L1 N PE L2 L1 L3 N Katalogová reference Hmotnost (kg) L1 + N Zelená 10 KBC 10DCS101 0,100 L2 + N Žlutá 10 KBC 10DCS201 0,100 Jednofázové vedení Třífázové vedení L3 + N Hnědá 10 KBC 10DCS301 0,100 KBC 10DCS201 KBC 10CS KBC 10DCS ,5 Odbočné konektory 10 A, dvoupólové + PE, s výběrem fáze KBC 10DCB20 Typ přípojnicového rozvodu Polarita Objednává se v násobcích PE L1 N PE L2 L1 L3 N Všechny typy možné PE L2 N2 L3 N3 L1 + N nebo L2 + N nebo L3 + N L2 + N2 nebo L3 + N3 Katalogová reference Hmotnost (kg) 10 KBC 10DCB20 0,065 Odbočné konektory 10 A, dvoupólové + PE, s výběrem fáze, včetně kabelu 3 1,5 mm², délka 1 m KBC 10DCC21 Typ přípojnicového rozvodu Polarita Objednává se v násobcích PE L1 N PE L2 L1 L3 N Všechny typy možné PE L2 N2 L3 N3 L1 + N nebo L2 + N nebo L3 + N L2 + N2 nebo L3 + N3 Katalogová reference Hmotnost (kg) 10 KBC 10DCC211 0,165 Odbočné konektory 10 A, 3L + PE KBC 10DCB40 Typ přípojnicového rozvodu Polarita Objednává se v násobcích PE L1 N PE L2 L1 L3 N Všechny typy možné PE L... L... L... L... Bude definováno pro každou aplikaci (stmívaní, nouzové osvětlení atd.) Katalogová reference Hmotnost (kg) 10 KBC 10DCB40 0,065 KBC 10DCB20, KBC 10DCC21, KBC 10DCB40 72

74 Katalogová čísla Rozměry IP55 Un = V Canalis KDP, KBA a KBB Přípojnicové rozvody pro osvětlení a zásuvkové rozvody Vývodní konektory Odbočné konektory 16 A, s pojistkou nebo bez Odbočné konektory 16 A, dvoupólové + PE, s výběrem fáze KBC 16DCB2 Typ přípojnicového rozvodu Polarita Jištění Schéma Barva zámku PE L1 N Jednofázové vedení PE L2 L1 L3 N Třífázové vedení L1 + N nebo L2 + N nebo L3 + N Žádné Válcová pojistka NF 8,5 31,5 16 A gg maximálně (nedodává se) N L3 L1 L2 PE N L3 L1 L2 PE Katalogová reference Hmotnost (kg) Modrá KBC 16DCB21 0,090 Modrá KBC 16DCF21 0, A třífázové odbočné konektory, s pojistkami nebo bez Odbočné konektory 16 A, 3L + N + PE Typ přípojnicového rozvodu Polarita Ochrana Schéma Katalogová reference Hmotnost (kg) 3L + N Žádná KBC 16DCB40 0,090 KBC 16DC 40 PE L2 L1 L3 N Všechny typy možné Válcová pojistka NF 8,5 31,5 mm 12 A gg maximálně (nedodává se) KBC 16DCF40 0,090 Příslušenství vývodních konektorů 16 A Název Funkce Objednává se v násobcích Kontaktní blok Pro napájení obvodů dálkového ovládání přes 16 A konektor KBC 16DC A jednofázové odbočné konektory pro napájení a řízení osvětlení Katalogová reference Hmotnost (kg) 10 KBC 16ZT1 0,010 Odbočné konektory 10 A, dvoupólové + PE, s výběrem fáze KBC 10D 20 Typ přípojnicového rozvodu Polarita Typ spínání Katalogová reference PE L1 N PE L2 L1 L3 N PE L2 N2 L3 N3 Hmotnost (kg) Jeden obvod KBC 10DSA20 0,085 Dvouobvodové spínání KBC 10DDA20 0,085 Spínání ze dvou míst KBC 10DVV20 0,085 Časovač nebo impulsní spínač KBC 10DMT20 0,085 KBC 16DCB2, KBC 16DCF2 KBC 16DC 40 KBC 10D L1 N L2 L , ,7 73

75 Technické specifikace Canalis KDP, 20 A Kabel s prefabrikovanými odbočkami pro osvětlení Vyhovuje normám IEC Je v souladu s normou IEC pro kabel (dvojitá izolace, 1000 V). Splňuje požadavky sprinkler testu, který zaručuje provoz v horizontálně i vertikálně stříkající vodě po dobu 50 minut. Stupeň ochrany: IP55. Počet pracovních vodičů: 2 nebo 4. Jmenovité izolační napětí: 690 V. Jmenovitý proud (Inc): 20 A. Odolnost proti ohni Materiály odolné vůči nadměrnému teplu (zkouška žhavou smyčkou dle IEC ). Třída C2 pro bezhalogenovou verzi. Veškeré plastové díly jsou bez halogenů. Rovné díly tvoří základní strukturu vedení, a jsou vyrobeny z: Plochého kabelu (1) se třemi nebo pěti vodiči 2,5 mm² z pocínované mědi. Izolace a opláštění jsou vyrobeny ze síťovaného polyetylénu (XLPE); Odbočných míst (2 ), z výroby umístěných v pravidelných intervalech. Vyhovují normě IEC Mohou napájet svítidla v aktivních podmínkách pomocí odbočovacích jednotek KBA a KBB. Ostatní komponenty vedení Upevňovací systém (3) slouží k uchycení linky na bocích kabelových žlabů, kovových konstrukcí nebo přímo do betonových konstrukcí. Odbočovací jednotky 10 A (4), předem zapojené nebo nezapojené, s volbou fáze, nebo odbočovací jednotky 16 A s pojistkami nebo bez pojistek, které se používají k napájení svítidel v aktivních podmínkách. Sortiment prefabrikovaných odbočovacích jednotek pro místní ovládání svítidel pro jednookruhové a dvouokruhové spínání, obousměrné spínání a impulsní spínače. 74

76 Canalis KBA, 25 a 40 A Přípojnice pro osvětlení a elektrické rozvody Vyhovuje normám IEC Splňuje požadavky sprinkler testů, které zaručují provoz v horizontálně i vertikálně stříkající vodě po dobu 50 minut. Stupeň ochrany: IP55. Počet pracovních vodičů: 2 nebo 4. Jmenovité izolační napětí: 690 V. Jmenovitý proud (Inc): 25 a 40 A. Odolnost proti ohni Odolný proti šíření plamene v souladu s normou IEC část 3. Materiály odolné vůči nadměrnému teplu (zkouška žhavou smyčkou dle IEC ). Veškeré plastové díly jsou bez halogenů. Rovné díly tvoří základní strukturu vedení a jsou vyrobeny z: Krytu (1), pozinkovaného ocelového plechu a předlakovaného bíle RAL Tento kryt slouží také jako ochranný zemnicí vodič (PE); Plochého kabelu se dvěma nebo čtyřmi izolovanými vodiči z mědi 2,5 mm² pro 25 A a 6 mm² pro 40 A; Odbočovacích výstupů, každý 0,5, 1 nebo 1,5 m, na obou stranách přípojnice; Dalšího krouceného kabelu (2 0,75 mm², obvod dálkového ovládání) na vyžádání; Spojovací jednotky zajišťující elektrické a mechanické spojení dvou dílů. Kontakty jsou typu objímka + pružina a nepůsobí žádnou silou na plastové díly. Spojovací jednotka je bezúdržbová. Mechanické spojovací zařízení zajišťuje pevné spojení dvou prvků. Kontinuita ochranného vodiče je zajištěna automaticky. Správné spojení je zajištěno upevňovacím šroubem s ozubenou paticí (2). Ostatní komponenty vedení Upevňovací systém se zámkem (3) pro zavěšení přípojnice i svítidel. Maximální vzdálenost mezi dvěma upevňovacími body je tři metry. Svítidla lze instalovat v libovolném bodě vedení (včetně spojovacích jednotek). Odbočovací jednotky 10 A (4), předem zapojeny nebo nezapojeny, s výběrem fáze nebo odbočovací jednotky 16 A s pojistkami nebo bez pojistek, které se používají k napájení svítidel v aktivním řízením. Systém kabelových úchytů (5) pro upevnění dalších okruhů, jako například telefonní linky, nouzové osvětlení, atd. Pružné díly mohou změnit směr vedení nebo se vyhnout překážkám. 75

77 Technické specifikace Canalis KBB, 25 a 40 A Přípojnice pro osvětlení a elektrické rozvody Vyhovuje normám IEC Splňuje požadavky sprinkler testů, které zaručují provoz v horizontálně i vertikálně stříkající vodě po dobu 50 minut. Stupeň ochrany: IP55. Počet pracovních vodičů: 2 nebo 4, 2 + 2, nebo Jmenovité izolační napětí: 690. Jmenovitý proud (Inc): 25 nebo 40 A. Odolnost proti ohni Odolný proti šíření plamene v souladu s normou IEC část 3. Materiály odolné vůči nadměrnému teplu (zkouška žhavou smyčkou dle IEC ). Veškeré plastové díly jsou bez halogenů. Rovné díly tvoří základní strukturu vedení a jsou vyrobeny z: Krytu (1), pozinkovaného ocelového plechu a předlakovaného bíle RAL Tento kryt slouží také jako ochranný zemnicí vodič (PE); Jeden nebo dva ploché kabely se dvěma nebo čtyřmi izolovanými vodiči z mědi, 2,5 mm² pro 25 A a 6 mm² pro 40 A; Odbočovací výstupy každých 0,5 nebo 1 m, na obou stranách přípojnice; Další kroucený kabel (2 0,75 mm², obvod dálkového ovládání) na vyžádání; Elektrická spojovací jednotka zajišťuje automatické propojení všech aktivních vodičů. Kontakty jsou typu objímka + pružina a nepůsobí žádnou silou na plastové díly. Spojovací jednotka je bezúdržbová; Mechanické spojovací zařízení (2) zajišťuje elektrické a mechanické spojení dvou dílů. Kontinuita ochranného vodiče je zajištěna automaticky. Správné spojení je zajištěno upevňovacím šroubem s ozubenou paticí. Ostatní komponenty vedení Upevňovací systém se zámkem (3) pro zavěšení přípojnice i svítidel. Maximální vzdálenost mezi dvěma upevňovacími body je pět metrů. Svítidla lze instalovat v libovolném bodě vedení (včetně spojovacích jednotek). Odbočovací jednotky 10 A (4), předem zapojeny nebo nezapojeny, s výběrem fáze nebo odbočovací jednotky 16 A s pojistkami nebo bez pojistek, které se používají k napájení svítidel s aktivních řízením. Systém kabelových úchytů (5) pro upevnění dalších okruhů, jako například telefonní linky, nouzové osvětlení, atd. Pružné díly mohou změnit směr vedení nebo se vyhnout překážkám. 76

78 Údržba Doporučená údržba pro vaši instalaci Údržba osvětlovacích systémů Canalis Údržba přípojnicových komponent Canalis KDP, KBA a KBB Řady KBA a KBB mají podobný design a stejné požadavky na údržbu. Napájecí jednotky Jsou vybaveny tunelovými svorkami pro měděné kabely do průměru 10 mm². U přípojnic KBA a KBB jsou napájecí jednotky spojeny s prvním rovným kusem vedení (viz další odstavec). Toto spojení je bezúdržbové. Typové součásti Typové komponenty Canalis KDP jsou tvořeny jedním kusem, a vyrábějí se ze svitků o délce 192 m. Žádné spoje nejsou nutné. Typové komponenty Canalis KBA a KBB jsou propojeny spojovacími jednotkami, které zajišťují automatické propojení všech aktivních vodičů. Kontakty jsou typu objímka + pružina a nepůsobí žádnou silou na plastové díly. Elektrické kontakty na spojovacích jednotkách a vodičích jsou vyrobeny z mědi a povrchové pocínované. Komponenty lze demontovat a znovu použít. Typové komponenty pro všechny typy lištových přípojnic jsou bezúdržbové. Odbočovací jednotky Jsou šroubovací, vyrobené z bronzu pokoveny beryliem, což zajišťuje optimální mechanickou pevnost a kvalitu kontaktů. Kontakty netlačí ani nepůsobí žádnou silou na plastové díly. Připojují se k aktivním vodičům na odbočovacích výstupech. Tyto komponenty jsou bezúdržbové. Obvody napájené přes Canalis KBA a KBB jsou připojeny odbočovacími jednotkami 16 A, které jsou připojeny pomocí tunelových svorek. Jako u všech šroubovacích připojení, doporučuje se zkontrolovat utažení jeden rok po instalaci a pak v delších intervalech. 77

79 Další doporučení Údržba zařízení U všech zařízení připojených k odbočovacím jednotkám Canalis postupujte podle pokynů výrobce (jako u instalace v rozvaděči). Vizuální kontrola Čištění Doporučuje se jednou ročně zkontrolovat, zda je přípojnice čistá, a odstranit prach, vodu, olej nebo jiné vodivé látky nebo předměty z citlivých oblastí, jako jsou spoje a odbočovací jednotky. Vnější vzhled Prohlédněte vnější vzhled přípojnice, a zkontrolujte: Známky nárazů v takovém případě je nutné zkontrolovat stupeň ochrany, aby se zabránilo nebezpečí závad na izolaci; Anomálie, tj. nesprávnou implementaci přípojnice (nesprávné podpěry apod.); Stopy koroze (zejména na podpěrách). Opětovné použití po působení vody Pokud je vedení Canalis během instalace vystaveno působení vody, pak je třeba změřit izolační odpor vedení. Pokud je R < 0,69 MΩ, instalaci odpojte od napětí: Přerušte linku na dvě části odstraněním spojovací jednotky; Lokalizujte vadné zóny; Odstraňte všechny spojovací kryty a vysušte díly stlačeným vzduchem; Pokračujte, až se izolační odpor zvýší nad 0,69 MΩ; Potom lze systém uvést do provozu. 78

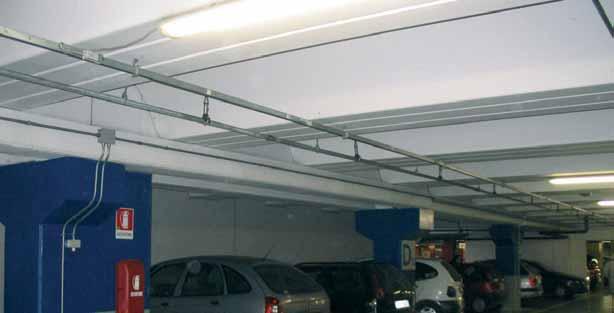

80 Sprinkler test Co je sprinkler? Sprinkler je zařízení na postřikování tepelně citlivých komponent. Pokud teplota, které je vystaven, přesáhne hodnotu kalibrace, spustí dodávku vody. Hlavním cílem tohoto zařízení je snížení teploty v oblasti nehody postřikem hořících a přilehlých materiálů jemnými kapkami vody. Transformace těchto kapek na vodní páru zachycuje velké množství tepla z ohně a tím jej rychle uhasí. Kromě toho, zvýšení objemu vzduchu zabraňuje proudění vzduchu do centra požáru. Při šíření požáru stoupá okolní teplota až na kalibrační hodnotu. Tím se spustí voda z otvoru postřikovače, a odražeč ji nasměruje do ohně. Pokrytí podlahy se pohybuje mezi 9 a 12 m², podle montážní výšky. Sprinkler dodává 60 až 120 litrů vody za minutu, v závislosti na třídě nebezpečnosti. V případě potřeby se při zapnutí postřikovače během několika minut uvolní několik set litrů vody. Schválení IPX5 podle normy IEC nezaručuje, že během testu za takových podmínek nepronikne voda do přípojnice, protože objem vody, doba trvání testu a vzdálenost postřiku se liší (tryska 22,5 mm v průměru, ve vzdálenosti 2,5 3 m, s množstvím vody 12,5 l/min na 1min/m² po dobu nejméně 3 minut). Společnost Schneider Electric se rozhodla poskytnout vám všechny potřebné bezpečnostní záruky, zajít ještě dále nad rámec testu IP55, a podrobit své přípojnice velmi náročnému testu postřikovače. Napájení svítidel Canalis KBA v blízkosti postřikovačů. 79

81 Doporučení pro speciální aplikace Samostatná nouzová svítidla Nouzové osvětlení a osvětlení v dílně nebo ve skladu Použití přípojnice KBA ic60 ic60 OVA58911 OVA58914 OVA58945 HF Canalis KBA, vybaven možností T (1 kroucená dvoulinka) poskytuje 6 vodičů + PE. Díky tomu lze realizovat jednofázové osvětlovací okruhy pro napájení a řízení samostatných jednotek nouzového osvětlení na stejné přípojnici. 80
