1 UŽIVATELSKÉ PROSTŘEDÍ Instalace software Pro stažení software využijte adresu - výzkum - únavové vlastnosti - vybavení - trvanlivosti ložisek, kde je program VDT_Basic (klient) určený pro vzdálený přístup k serveru VDT_server. Server je umístěný u testovací aparatury (experimentální zkušební stanice SA67, VC přístroj pro zpracování vibračního signálu z piezoelektrických snímačů a CAN/Bus sběrnice pro komunikaci s počítačem a počítač). Instalace by měla proběhnout bez problémů, jako u celé řady jiných standardně užívaných aplikací. Pro bezproblémovou komunikaci je nutné mít nainstalovaný Microsoft. NET Framework 3.5, dostupný na adrese: 413d da479ab0d7&DisplayLang=en&displaylang=en Po nainstalování výše uvedených produktů se klient objeví pod startem, viz obr. 1 - Programy Obr. 1 Nainstalovaný klient - Control Center První spuštění Po prvním spuštění se zobrazí nabídka dle obr. 2. V První řadě je dobré zvolit jazyk prostředí, který uživateli nejvíce vyhovuje: Settings - Language - Czech. Poté je zapotřebí kliknout pravým tlačítkem myši na Připojení k serveru a vybrat Přidat nový. Nastavení nového serveru je zobrazeno na obr. 3. Název je libovolný a slouží zejména pro uživatelskou přehlednost. Další položky je nutné vyplnit dle předlohy (obr. 3), uživatelské jméno a heslo jsou stejné. Obr. 2 První spuštění VDT Control Center Obr. 3 Nastavení připojení k serveru 1

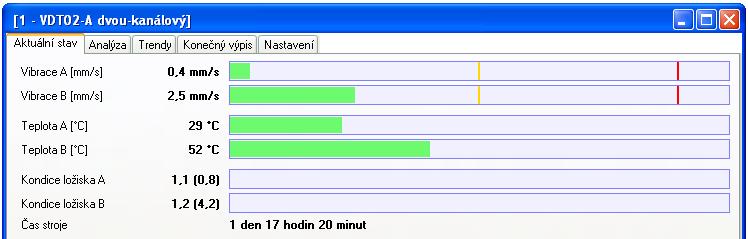

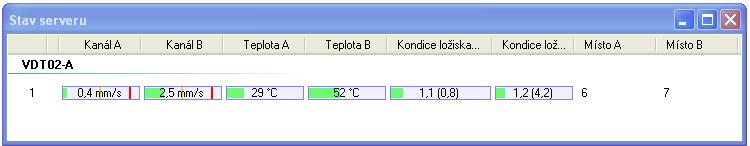

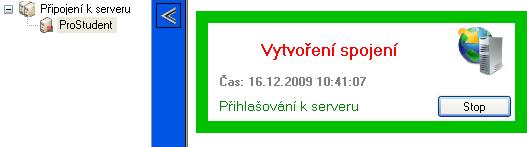

2 Připojení klienta k serveru Dvojklikem myši na vytvořeného klienta ProStudent se Control Center připojí k serveru, viz obr. 4. Obr. 4 První spuštění VDT Control Center Po připojení se zobrazí aktuální stav všech připojených zařízení (obr. 5). Pro vytvoření tohoto projektu bylo zakoupeno jedno zařízení VC-1500 od společnosti Spectris Praha spol. s r.o., která je výhradním zástupcem společnosti Brüel & Kjær Vibro. K této jednotce je možné připojit dva snímače vibrací, které jsou vybaveny teplotním čidlem a přístroj je identifikuje jako Kanál A a Kanál B. Přístroj sleduje vibrační parametry (rychlost vibrací mm/s, zrychlení vibrací označené jako kondice ložiska m/s 2 a teplotu v C. Kondice je aktualizovaná jednou za 16 minut, V záložkách Místo A a Místo B lze zaznamenat, kde se daný snímač nachází (více na internetové adrese pod názvem Aktuální měření). Obr. 5 Aktuální stav serveru s připojenými jednotkami Dvojklikem na číslo před tabulkou (1) lze zobrazit detaily zařízení (obr. 6a), kde jsou znovu přehledněji zobrazeny aktuální hodnoty. Žlutá a červená úsečka u vibrace značí nastavení mezí (limitních hodnot, při jejichž překročení lze nastavit další uživatelské pokyny - například vypnutí stanice). Pokračování nabídky Aktuální stav je na obr. 6b. Detaily zařízení poskytují další záložky (Analýza, Trendy, Konečný výpis a Nastavení). Obr. 6a Aktuální stav serveru s připojenými jednotkami 2

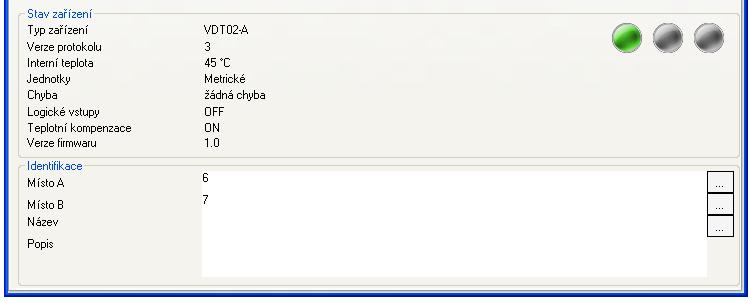

3 Stav zařízení: popis hlavních položek stavu zařízení Typ zařízení -(VC-1500 se zobrazuje stejně jako podobná starší jednotka VDT02-A). Verze protokolu - je identifikace komunikačního protokolu přístroje. Interní teplota - interní teplota přístroje nesmí překročit 90 C. Jednotky - nastavené jednotky zařízení (lze nastavit ze základního menu Nastavení - Jednotky). Chyba - hlášení pokud se vyskytne nějaká chyba na zařízení. Identifikační diody - zelená (OK), žlutá a červená (překročení limitních hodnot) stejné s přístrojem. Identifikace: zde lze nastavit identifikace o umístění snímačů a stručný popis. Provádění analýz Obr. 6b Aktuální stav serveru s připojenými jednotkami V záložce Analýza je možné zobrazit aktuální stav rychlosti a zrychlení vibrací ve frekvenční oblasti, viz obr. 7. Po výběru kanálu pro analýzu, typu analýzy a potvrzením tlačítka Načíst Analýzu se zobrazí patřičný rozsah (rychlost vibrací od 1Hz do 1 khz, zrychlení vibrací od 500Hz do 5 khz) ve formě 20 nejvyšších spektrálních čas. Pro výpočet DFT (Discrete Fourier Transform) je použita rychlá Fourierova transformace FFT. Načtení analýzy rychlosti vibrací (Vibrace) zabere přístroji zhruba 30 sekund, načtení zrychlení vibrací je hotovo do 10 sekund. Graf disponuje možnostmi zobrazení celého rozsahu x-ové osy v jednom pohledu, ale i detailní zobrazení pouze vybraného (pro uživatele zajímavého) úseku. K tomuto zobrazení slouží využití kombinace zoomovací lišty a posuvníku. Y-novou osu je možné také skokově zoomovat. V závislosti na velikosti vybraného úseku zoomovací lištou je frekvenční osa popsána intervaly hodnot, pro konkrétně vybraný interval se pod grafem zobrazují y-nové hodnoty v tabulce. Rozkliknutím zelené šipky v pravé části okna se zobrazí detaily zařízení s možností vyplnění popisu stroje a popisu dat (obr 8). Zobrazení výsledku záznamu i s popisy je možné prostřednictvím tlačítka s vyobrazeným prázdným listem. Pokud je uživatel s výsledkem spokojen a přeje si daný záznam vytisknout, může využít tlačítko s tiskárnou. Záznam lze též uložit do počítače prostřednictvím nainstalovaného tisku do PDF. Výše uvedený postup je shodný i pro analýzu rychlosti vibrací v A i B. 3

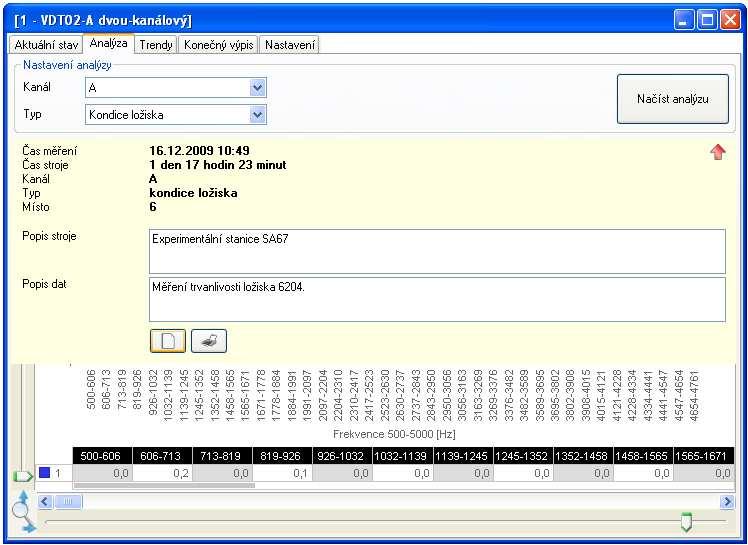

4 Obr. 7 Načtení frekvenční analýzy zrychlení vibrací (Kondice ložiska) Obr. 8 Tisk zobrazené analýzy zrychlení vibrací (Kondice ložiska) 4

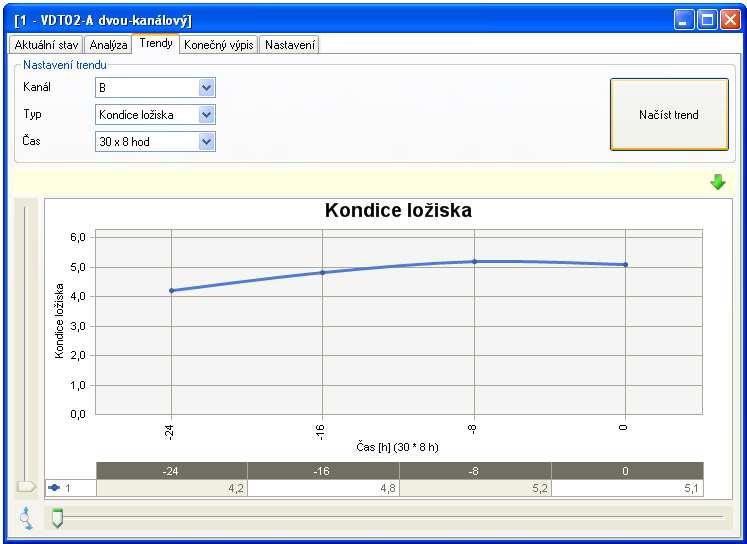

5 Trendy Kromě získávání frekvenčních analýz rychlosti a zrychlení vibrací je možné získat také časový průběh rychlosti, zrychlení a teploty v podobě průměrných hodnot za určitý (uživatelem zvolený) interval, viz obr. 9. Zařízení VC-1500 ukládá trendy všech zaznamenaných parametrů pro připojené snímače (A, B) v časové periodě 30 x 16 minut, 30 x 8 hodin a 30 x 240 hodin. Po zvolení Kanálu, Typu a časové periody je volbou tlačítka Načíst trend zobrazen příslušný graf. Časová osa grafu je zobrazena od nejstaršího záznamu směrem doprava k nejaktuálnější hodnotě (0). Konečný výpis Obr. 9 Zobrazení Trendů časové oblasti měření Načtení grafu Konečný výpis zobrazí průběh rychlosti vibrací v délce přibližně 1000 s. Pokud během záznamu dojde k překročení Limity L2, objeví se v grafu svislá červená čára (okamžik 0), za níž přístroj zaznamenává ještě dalších 30 s. Načítání výpisu je opět časově náročnější (30 s). U konečného výpisu je možné také zobrazovat pouze vybrané úseky, stejně jak bylo popsáno u provádění frekvenčních analýz. Stejně tak je možné výpis uložit ve formě PDF, případně rovnou vytisknout. Nastavení Přístroj VC-1500 je určen pro podporu výuky a získávání informací studentům. Aby byly informace z přístroje relevantní a měly reálný základ, přístroj zaznamenává trvanlivostní (klasické, zrychlené) zkoušky, které probíhají v laboratoři trvanlivosti ložisek Ústavu konstruování FSI VUT v Brně. Aby nedocházelo k neúmyslnému, nebo úmyslnému manipulování s nastavením přístroje a mystifikaci získávaných dat, je přístup k nastavení a restartování zařízení umožněn jen správci zařízení. 5

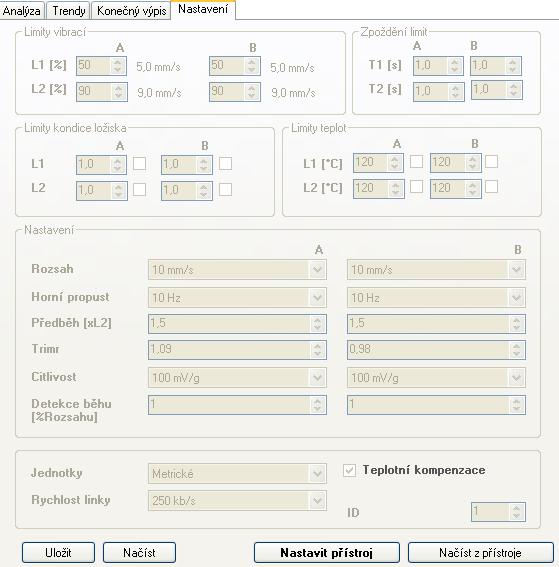

6 Již padlo několik zmínek o limitách vibrací, zde je možné nastavit procentuální, nebo přímo danou hodnotou mez, při které se mají limity aktivovat pro snímač z kanálu A i B. Limita L1 je uzpůsobena pro jakési varování, že se začíná objevovat poškození strojního uzlu a L2 je většinou nastavena na kritické hodnoty, při kterých by měl být diagnostikovaný stroj odstaven. Limity jsou nastavitelné jak pro rychlosti vibrací, tak i pro zrychlení a teplotu. Tabulka Zpoždění limit udává čas, po který vibrace mohou překročit limity, ale nedojde k jejich sepnutí. Toho se využívá například při rozběhu stroje, kdy se mohou vyskytnout krátkodobě zvýšené hodnoty, například vlivem rezonancí zkušební stanice. Obr. k Zobrazení Trendů časové oblasti měření V Nastavení zařízení je možné zadat velikost rozsahu měření (10, 20, 50, 100, 200 mm/s), ze kterého se odvozují i limity L1, L2. Dále zle nastavit Horní propust (1, 3, 10 Hz). Předběh a Detekce běhu souvisí opět s nastavením limit. Kombinací nastavení položek Trimr a Citlivost lze upravit citlivost připojených snímačů (snímače se mnohdy od sebe citlivostně liší) pro možnost věrohodného porovnávání získaných dat. Pokud je k serveru připojeno více jednotek VC-1500 je nutné je identifikovat osobním číslem ID. Nastavení přístroje je možné uložit, zpětně načíst a potvrdit tlačítkem Nastavit přístroj. Nastavení, provádění analýz, trendů a dalších lze upravovat i přímo na přístroji. 6
