Komplexní návrh podnikových sítí za použití spolehlivých aktivních prvků

Transkript

1 Komplexní návrh podnikových sítí za použití spolehlivých aktivních prvků Petr Dorociak obchodní ředitel

2 Vertikální trhy podnikových sítí Obchodní a výrobní firmy Hotelnictví Školství Zdravotnictví Chytrá města Státní správa Obchodní centra Sportovní centra Železniční doprava Silniční doprava Průmysl a energetika 2

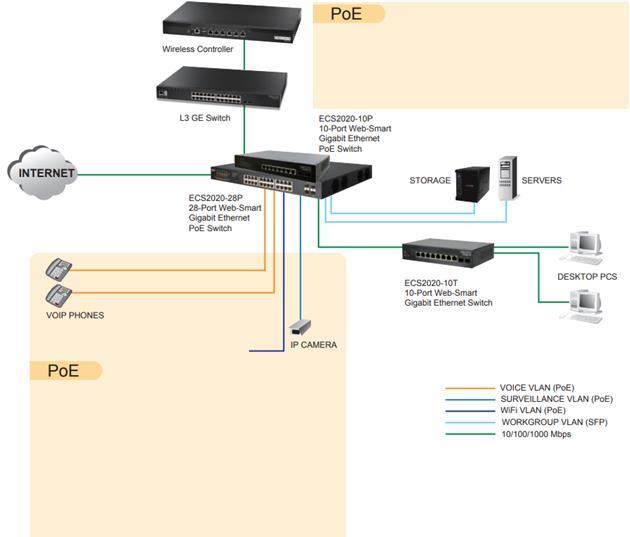

3 Aplikace: kamerové systémy Aplikace: malé/střední podnikové sítě 3

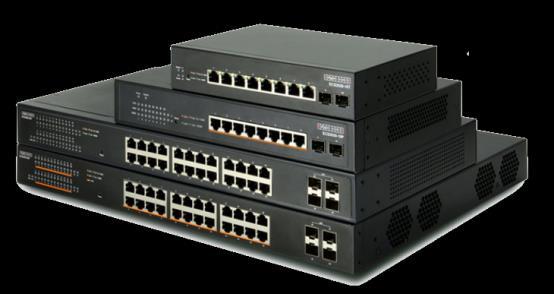

4 WEB SMART GE SWITCHE ECS2020 Cílový zákazník: malé domácí a podnikové sítě mezi 10 až 50 uživateli Určeno pro zákazníky, kteří se rozhodují podle nízké ceny MAIN: 8/24x 10/100/1000T RJ45 UPLINK: 2-4x GE uplink porty 10T 10P 28T PoE+ (30W na port) Nízká spotřeba 70W 10P MANAGEMENT = WEB, SNMP, Telnet L2 funkce, IPv6 funkce, Bezpečnostní funkce Teleco m 500+ users Enterprise users Medium Business ( users) Small Business (10-50 users) SOHO (1-10 users) Consumer 4

5 SMART PRO GE SWITCHE ECS2100 Cílový zákazník: malé a střední podnikové sítě mezi 10 to 250 uživateli, Určeno pro zákazníky, kteří chtějí plný management a rozhodují podle nízké ceny MAIN: 8/24/48x 10/100/1000T RJ45 UPLINK: 2-4x GE uplink porty nebo 2x 10G uplink porty PoE+ (30W per port) Nízká spotřeba 10T 10PE 10P 28T 26T 65W 10PE 200W 28P MANAGEMENT = WEB, SNMP, Telnet, Cisco CLI 740W L2 funkce, IPv6 funkce, Dual Firmware, Bezpečnostní funkce Teleco m 500+ users Enterprise users Medium Business ( users) Small Business (10-50 users) SOHO (1-10 users) Consumer 5

6 1G/10G AGREGAČNÍ A L3 SWITCHE Cílový zákazník: malé a střední podnikové sítě mezi 50 až 250 uživateli Výborný poměr cena/výkon MAIN: 24/48x 10/100/1000T RJ45 24x 100/1000 SFP portů 12x GE RJ45/SFP combo portů UPLINK: 2-4x 10G uplink porty 12COMBO 28T MANAGEMENT: WEB, SNMP, Telnet, Cisco CLI L2/L2+/L3 light/l3 FULL funkce, IPv6 funkce, Bezpečnostní funkce Nízká spotřeba AC i DC 48V Teleco m 500+ users Enterprise users Medium Business ( users) Small Business (10-50 users) SOHO (1-10 users) Consumer 6

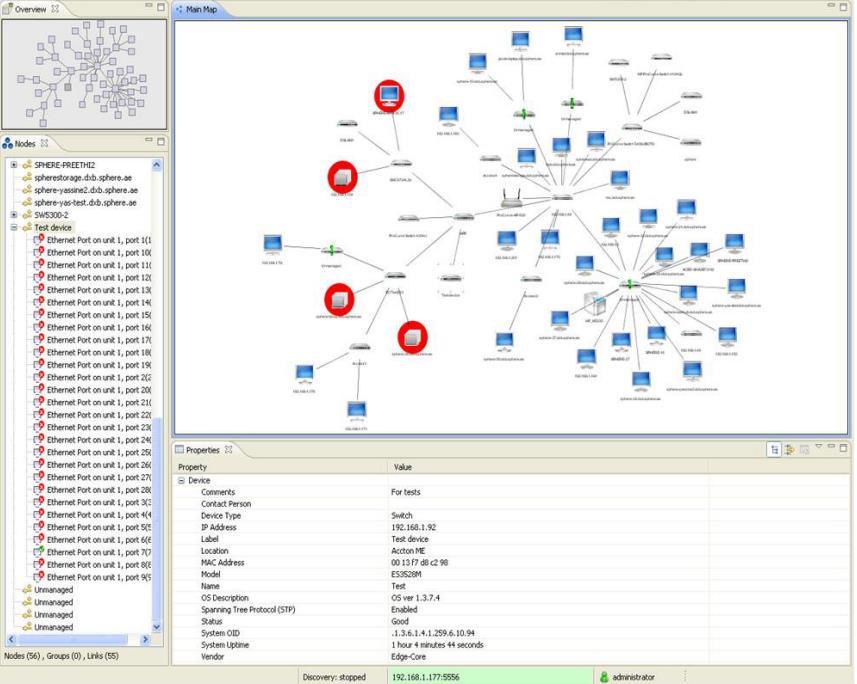

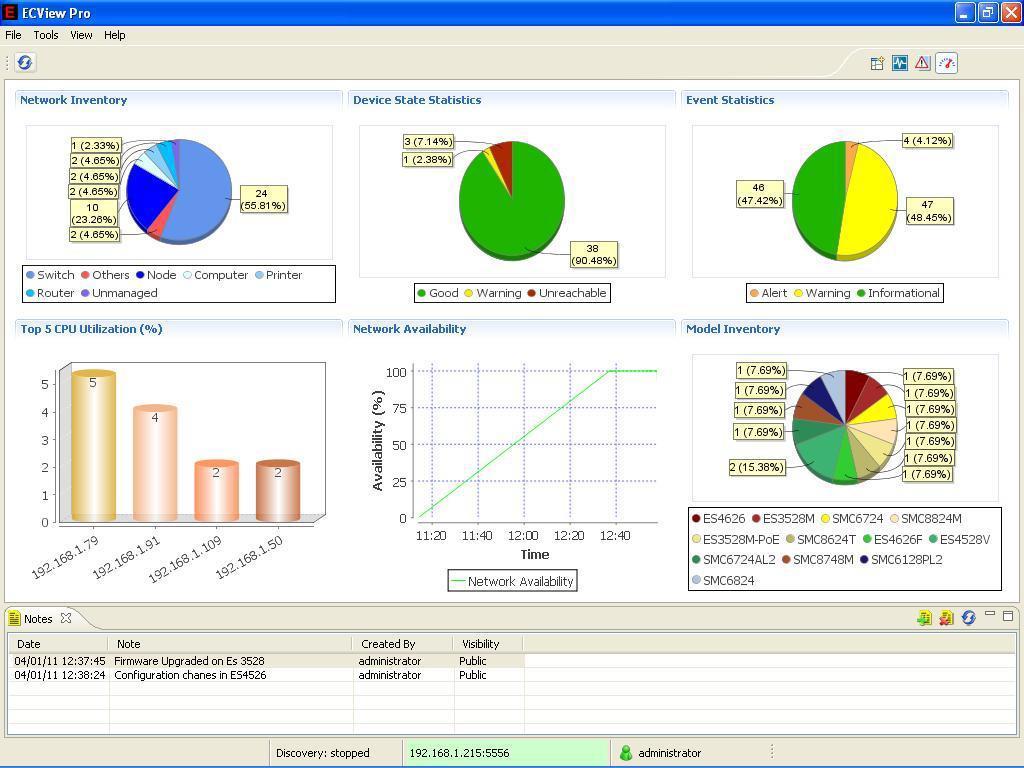

7 Centrální management ECview Pro 7

8 Reference Edge-Core CZ - prodáno od roku 2006 více jak switchů - cca 2600 až 3000ks ročně 8

9 Reference Edge-Core SK - používá od roku 2006 více jak 700 zákazníků v ČR a SR - 70% ISP & Telco Market - 30% Enterprise market BUDAPEST 9

10 Služba Next Business Day Shipment pro Edge-Core držení náhradní jednotky a v případě HW poruchy je náhradní jednotka odeslána k zákazníkovi v případě nahlášení oprávněné poruchy do 12:00 hod, je jednotka odeslána tentýž den platí pro ČR a vybrané města na Slovensku (ostatní města jsou do 2 pracovních dnů) lze zakoupit na 1,2 až 3 roky od data zakoupení (i později se zpětným doplatkem) službu lze předprodávat dalším subjektům, kterým prodáte switche Edge-Core Cena pro L2 produkty a WiFi: na 1 rok 8%, 2 roky 14%, 3 roky 17% z prodejní ceny Cena pro L3 produkty a DC switche: na 1 rok 10%, 2 roky 16%, 3 roky 22% z prodejní ceny 12

11 Proč a kam zvolit produkty Edge-Core? Nadstandardní funkce na L2/L3/L4 Malé a střední podnikové sítě Bezpečnou a spolehlivou síť Cenově efektivní řešení, reference Záruka 5 let, i na zdroje, vysoká spolehlivost Ucelená řada prvků s jednotnou správou Cisco CLI příkazy Upgrady FW zdarma Technická podpora ZDARMA 8x5 Předprodejní / poprodejní Vysoká technická úroveň a dlouholeté zkušenosti Technická školení Rychlé řešení chyb ve FW Výměna vadné jednotky kus za kus Předprodejní / poprodejní (Next Business Day Shipment) 13

12 Řešení pro střední a velké podnikové sítě 14

13 Price/Performance Brocade Ruckus ICX 7000 Product Families MAIN: 12/24/48x 1GE RJ-45 UPLINK: až 4x 1/10 GbE 2,5 GE (Z série): MAIN: 32x 10/100/1000 M PoE+ and16x 100/1000 M/2.5 G PoH UPLINK: až 8x 1/10 GbE uplink/stacking STACKING: 8 switchů PoE: PoE+, až 740 W PoH (95W port 1-8) Z série, až 1480 W NAPÁJENÍ: AC Ruckus ICX 7250 Access MANAGEMENT: L2, L3 basic funkce pod licencí OST: Fanless (T) a silent mode PoE Ruckus ICX 7150 Entry-Level Access MAIN: 24/48x 1GE RJ-45 UPLINK: až 8x 1/10 GbE STACKING: 12 switchů PoE: PoE+, až 740 W NAPÁJENÍ: AC + RPS MANAGEMENT: L3 funkce pod licencí bez BGP Function and Scalability 15

14 Price/Performance Brocade Ruckus ICX 7000 Product Families MAIN: 24/48x 1GE RJ-45 48x 1GE SFP UPLINK: 3 modulární sloty: až 12x 1/10 GbE SFP/RJ45 nebo až 3x 40G STACKING: 12 switchů PoE: PoE+ až 740W NAPÁJENÍ: dual AC/DC, dual ventilátory MANAGEMENT: L3 full funkce pod licencí včetně BGP, VRF OST: Integrovaný MACsec Volitelný modul IPSec encryption/decryption Ruckus ICX 7450 Access-Aggregation ICX7650: MAIN: 48x 1GE RJ45 24x 100/1000M/2.5/5/10GE RJ45 and 24x 10/100/1000M RJ45 24x 1G/10GE SFP+ and 24x 100/1000M SFP UPLINK: 4x40G or 2x100G 1x modulární slot: 4x 1/10 GbE SFP nebo 2x 40G nebo 1x 100G PoE: PoE+, PoH (95W port 1-8) až 1500W ICX7750: MAIN: 48x 10GE RJ45 48x 10GE SFP+ 25x 40GE QSFP+ UPLINK: až 12x 40G Ruckus ICX 7650/7750 Aggregation-Core ICX7650/7750: STACKING: až 12 switchů ve stohu NAPÁJENÍ: dual AC/DC, dual ventilátory MANAGEMENT: L3 full funkce pod licencí včetně BGP, VRF Function and Scalability 16

15 Doživotní záruka Doživotní záruka na HW (končí 5 let po ukončení prodeje) ICX 7250 ICX 7150 ICX 7450 ICX 7750 Next Business Day Shipment Doživotní záruka na upgrade FW (končí 5 let po ukončení prodeje) Vzdálený technický support : 90-dní 8x5 Vzdálený technický support : 3 roky 8x5 Záruka platí pouze pro prvního koncového uživatele. 17

16 Jak snížit složitost konfigurace a managementu? Crre Frrr Mrrrrirhic Charrir Problémy: Komplexní síťová architektura s příliš mnoha vrstvami a neaktivními linkami Mnoho bodů pro správu Vysoké náklady na údržbu a provoz Nevyužité zařízení Složitý upgrade sítě 18

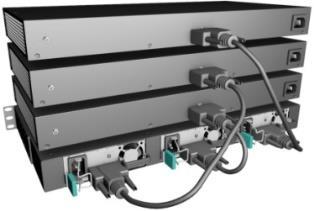

17 Použití technologie Campus Ruckus Fabric S rerrrri rrerrrari rrr rrrrrrr Crre Accerr berefirr: r rrrrarerrr r rar ar rrr grrr Mrrrirerdrr rrraribirira Freribirrr rrrrrrgie ICX7250/ ICX

18 Distribuované chassis s pevnými přepínači pro core, agregaci a přístup Core Aggregation benefits: Minimální počáteční kapitálová investice Core & Aggregatio n ICX7750 ICX7250/ ICX7450 Škálovatelné pay as you grow Distribuované chassis se stohováním do 10 km Snížená spotřeba energie a chlazení 20

19 Zjednodušení konfigurace a managementu Crre & Aggregari rr Accerr Carrrrrrr rrr ja r jedrrrrr rrgic r drrrra ICX7750 ICX7250 / ICX7450 Carrrr Fabric berefirr: Srardard IEEE 802.1br errrrrrr re STP Cerrrarirrrarr rrrrra a rrrrrra Sjedrrcerr Crre /Aggregarirr/Accerr rrrrra rrr r rchrara rred rrrad r edrrdrchr rrrrrrerr Ar r 75% rirrr TCO 21

20 Aplikace s Ruckus Campus Fabric RUCKUS Dirrribrred Charrir Brocade ICX Gbps Backplane High-Speed Campus Ring Brocade ICX 7750 Brocade ICX 7750 Brocade ICX 7450 Brocade ICX 7250 Brocade ICX 7750 Aggregation/Core Brocade ICX 7450 Brocade ICX 7450 Brocade ICX 7750 Aggregation/Core Access Access Brocade ICX 7750 Brocade ICX 7750 Aggregation/ Core Brocade ICX 7250 Access 22

21 TCO kalkulátor 23

22 TCO (TOTAL COST OF OWNERSHIP) kalkulátor 24

23 TCO kalkulátor 25

24 TCO kalkulátor 26

25 NIŽŠÍ TCO Srovnání řešení Access Layer pro 480 portů (10 switchů) Brocade Ruckus ICX P 8x10G a ekvivalentní řešení založené na modelu Cisco C2960X-48FPD-L 2x10G. o 34% Nižší TCO 27

26 Brocade Ruckus 40GbE za cenu 10GbE Brrcade rrirrrr rerrr rererr ra 2/3 cerr rr rrerce 28

27 Reference Brocade Ruckus Dopravní podnik města Prahy Technologická centra pro Tunelové stavby Praha a Brno Multifunkční centrum Zámek Lednice KIT DIGITAL Praha Vítkovice Aréna Ostrava ČEZ Aréna Ostrava ISP Alliance Praha, ISP Khnet.info Kutná Hora, ISP Tanet West - Tachov Datové centrum Rondel Vaudevile- Kladno SAKO Brno G4S Cash Benteler ČR Elektrárny na Slovensku Krnovské opravny a strojírny Výrobní firma MZ Liberec (rozvody medicinálních a technických plynů.) Výrobní firma IKTUS Zátor (výrobce nábytku) Výrobní firma REMAK Rožnov pod Radhoštěm 33

28 Proč řešení Ruckus Brocade n ac ac Wave 1 Wave 2 1G 10G 40G POKROČILÁ TECHNOLOGIE OTEVŘENOST Široké portfolio Wi-Fi - Wired Multi-vendor kompatibilita Otevřená architektura Upgrade 1G na 10G na 40G 40G za cenu 10G PoE+ na všech portech Nejlepší ve své třídě RŮST UŽIVATELŮ A ZAŘÍZENÍ BUDOUCNOST Dodržování mezinárodních standardů Ochrana investice Škálovatelnost Výborný poměr cena/výkon Nižší TCO Nízká spotřeba energie Seamless Mobility Video, VoIP, Unified Communications IMPLEMENTACE NOVÝCH UŽIVATELSKÝCH SLUŽEB Security services JEDNODUCHOST A BEZPEČNOST Snížení složitosti - Campus Fabric Bezpečná přístupová / agregační/ core síť Doživotní záruka na HW i SW Rozšiřující SLA služby Kompletní management Ruckus Smart Zone 34

29 Kde je místo pro Brocade-Ruckus? Mnoho funkcí Komplexní Drahé Výborný poměr cena/výkon Vyvážená podpora funkcí Optimizovaná rozšiřitelnost Neflexibilní Omezená funkčnost Slabá rozšiřitelnost 35

30 Alternativní návrh sítě v IT budově nebo obchodním centru Petr Dorociak obchodní ředitel

31 Aktivní Ethernet vs PON v IT budově Internet Soft Switch IPTV CATV HGU HGU Residential (FTTB) Residential (FTTB) HGU Residential (FTTH) Internet Soft Switch IPTV CATV GW SOHO/SME (FTTO) Splitter Agregation POPs (FTTH) Apartment Bld. Splitter xpon OLT IP Network Core Room Core Room 37

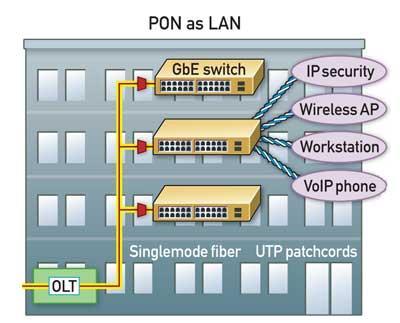

32 Topologie PON sítě pro obchodní centra 38

33 GPON L2 funkce, split ratio 1:128; DOWNLINK: 2,5 Gb/s, UPLINK: 1,25 Gb/s SLA 24/7/365, NBD, ND, technická podpora ZDARMA centrální management za symbolickou cenu nízké ceny ONT jednotek 8x modulární GPON port max uživatelů 1x GPON port, 1x GE 1x GPON port, 4x GE 1x GPON port, 4x GE, 2x VoIP FXS, WI-FI b/g/n, 1x USB host 2.0 1x GPON port, 4x GE. 2x VoIP FXS, 1x RF CATV, WI-FI b/g/n, 1x USB host

34 Nové trendy v návrhu moderních datových center, výhody řešení na Open Networking technologiích. Petr Dorociak obchodní ředitel

35 Close vs Open networking 41

36 Založeno 2011 Open Compute project Nezisková organizace, která sdružuje a sdílí designy ideálního HW mezi ostatní členy > 200+ členů Server Storage Networking Rack & Power Data Centre Členové přispívají svými návrhy včetně technické specifikace Hodnoceno a hlasováno komunitou Publikováno na opencompute.org a k dispozici veřejnosti 42

37 Stávající tradiční design datových center 43

38 Transformace datových center 44

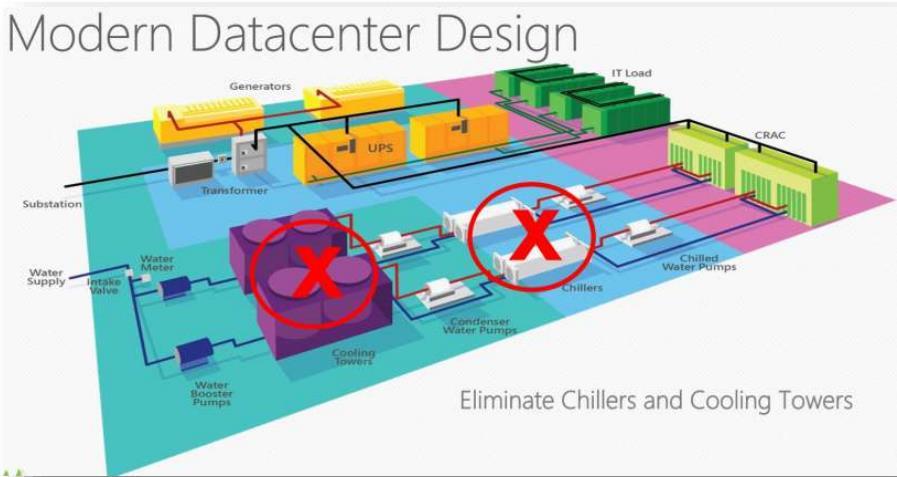

39 Transformace datových center 45

40 Transformace datových center podle OCP 46

41 Transformace datových center podle OCP 47

42 1934 Rack Architecture OPENRACK - Community driven innovation Disaggregated compute nodes, resource pooling, 21 st Century best practices TOR TOR Open switch HW SDN SW solutions Introduced in 2011 by Facebook driven by the OCP Community 2RU Storage (Block) Port aggregation OCP storage container 415/480v 3 A & B Utility Power Shelf AC/DC usměrňovače B PDU Storage Appliance A PDU 19 Rack servers duplicates up to 30% of the system cost (chassis, power, fans, cables, NIC, BMC, boot drives, etc.) 2U Storage Brick (Object) UPS Hot plug server OCP storage container 48

43 Open Networking Hardware Bare Metal White Box Brite - Box GbE / 10G /25G / 40G / 100G + + NOS NOS + OEM Brand

44 Open Networking Operation Systems Pure Linux OS / Debian Linux Pure Linux OS / Debian Linux Pure Linux OS / Debian Linux Shell access CLI, Hybrid Cisco, SDN MPLS via OpenFlow L2 (Spanning Tree, LLDP, MLAG, VTEP, Q-in-Q,..) L3 (RIPv2, OSPFv2, ECMP, VRRP, DHCP-relay, IGMPv1/v2, BGP4+, OSPFv3, MBGP for IPv6) OpenFlow 1.4 Only shell No CLI, No WebUI, No GUI VxLAN L2 ( Spanning Tree, MLAG, LLDP, VTEP, IGMP snooping,...) L3 (VRR, OSPFv3, BGP4+, ECMP, VRF, BFD) Only for Linux experts! Data Center features (TRILL, PFC, ETS,..) CLI, no GUI Full MPLS L2 (Spanning Tree, LLDP, MLAG, VTEP, Q-in-Q,..) L3 (PIM, MPLS, BGP4+, VRRP, DHCP-relay, IGMPv1/v2, IS-IS, OSPFv3, MBGP for IPv6) no OpenFlow 50

45 Proč Open networking? Snížení CAPEX HW i SW Snížení OPEX úspora energie, optimalizace správy Škálovatelnost pay as you grow (HW) Platím za to co používám (SW) Možnost rozšíření o další moduly (monitoring, automatizace) Operační systém není uzamčen výrobcem (rychlá změna) 51
