1 TECHNOLOGICKÉ DOPOLEDNE WiFi POWERHOUSE Jiří Zelenka, Ondřej Valenta, Alternetivo

2 Klíč k lepšímu WiFi lepší pokrytí signálem vysoká spolehlivost konzistentní výkon snadná implementace a provoz kompletně bezpečné cenová dostupnost

3 Ruckus Technologický nástřel BEAMFLEX PD-MRC Potlačování interferencí ZONEFLEX CHANNELFLY Optimalizace kapacity sítě ZONEDIRECTOR Flexibilita a škálovatelnost sítě SCG

4 Ruckus Smart Wi-Fi Portfolio INDOOR HIGH END MIDRANGE LOW END 3X3, 3-stream dual-band Enterprise dual-band Mid-range dual band Entry level Entry-level g Wi-Fi wall switch MANAGEMENT 6 to 50 Aps SME 50 to 500 APs Mid-range 50 to 1000 APs High end Up to 10K APs SP Gateway platform OUTDOOR Small cell + Wi-Fi Strand mount AC powered sectorized Point to point and multipoint bridges

5 Přístupové body indoor - přehled Technologické dopoledne WiFi Powerhouse Model ZF7025 ZF7055 ZF2942 ZF7341/3 ZF7363 ZF7352 /72 ZF7962 ZF7982 Montáž Do zdi Do zdi/lišty Na zeď a strop Na zeď a strop Na zeď a strop Na zeď a strop Na zeď a strop Na zeď a strop Wi-Fi technologie g 2.4/5 GHz (c) g 2.4GHz 2.4 GHz 2.4/5 (c) 2.4/5 GHz (c) 2.4/5 GHz (c) 2.4/5 GHz (c) Rádio 1x1:1 2x2:2 1x1:1 2x2:2 2x2:2 2x2:2 3x3:2 3x3:3 Anténa (počet elementů) Anténa počet kombinací Zisk 2dBi 2dBi /3dBi 9dBi /- 17dB 4dBi /- 10dB 4dBi /- 10dB 9dBi /- 17dB 7dBi /- 15dB 8dBi / - 15dB Polarizace (vert / horz) Podpora Smart Mesh Vertikální Duální Duální Vertikální - Vertikál ní Duální Duální Duální Ethernet porty / Podpora 802.3af PoE Koncová cena (US$) EOS 399/ /649 EOS 1099 C = concurent souběžně fungující rádia 2.4 a 5 GHz

6 Cena Technologické dopoledne WiFi Powerhouse ZoneFlex Indoor přístpové body x3:2 600 Mbps x3:3 900 Mbps x1:1 54 Mbps 2.4 GHz x2:2 300 Mbps x2:2 300 Mbps Dual -band g 54 Mbps 2.4 GHz b/g/n 2x2:2 300 Mbps Single-band 1 Ethernet x2:2 300 Mbps 2.4 GHz 3 Ethernet n 2x2:2 600 Mbps 7372/7352 2x2:2 600 Mbps Výkon (Rádiová technologie, kapacita, funkce)

7 Představujeme Ruckus ZoneFlex 7982 kombinuje on-chip (TxBF) a on-antenna (BeamFlex) beamforming 3x3:3 dual-radio AP spektrální analýza (od verze SW 9.6) adaptivní polarizační diverzita airtime fairness bandsteering ChannelFly AP s nejvyšší přenosovou kapacitou na trhu

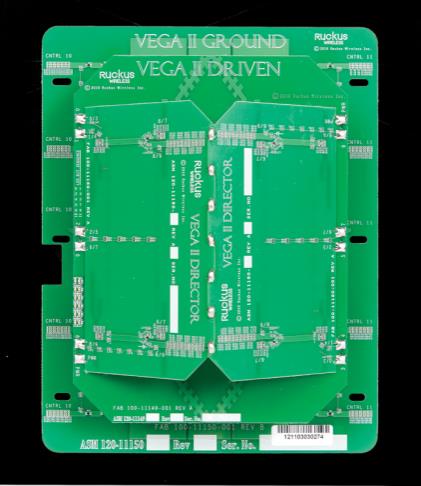

8 ZF7982 pod kapotou Přes 3000 Zdířky pro uchycení na strop / zeď Duální rádia 3x3:3 (900 Mbps) Routing channel for cables unikátních vyzařovacích patternů Vertikální a horizontální polarizace Release mechanism protected with security screw Integrated T-bar mount 5cm 20.3cm 2x 10/100/1000 Ethernet porty s 802.2af PoE Ukrytí kabelů Kensington Key zdířka 20.3cm 1kg

9 6.2 (15.8cm) Technologické dopoledne WiFi Powerhouse Představujeme ZoneFlex 7352 & streamový, Mobile-Ready přístupový bod s perfektním poměrem cena/výkon BeamFlex adaptivní antény, 128 patternů na pásmo Kombinuje TxBF a BeamFlex Mobile-Ready Adaptivní polarizační diverzita 1.6 (4cm) Pokročilé funkce: STBC, LDPC, MLD, TxBF, A-MPDU & A-MSDU Packet Aggregation Spektrální analýza Vylepšené lokalizační funkce 6.2 (15.8cm) abgn 2x2:2 Access ZF 7372: Dual Band konkurenční ZF 7352: Single Band (2.4 GHz) Až 512 klientů Napájení 802.3af/at or 12VDC Montáž na zeď, strop, tyč Zabezpečení proti krádeži

10 Představujeme ZoneFlex 7300 ZoneFlex 7363, 2X2 ZoneFlex 7343 Single-band (2..4GHz), 2X2 MSRP US $599 MSRP US $499 dostupný Smart WiFi přístupový bod střední třídy flexibilní ethernet konektivita pouze 802.3af napájení nízký profil, instalace na zeď nebo strop integrovaná smart anténa podporuje dynamický beamforming

11 Představujeme ZoneFlex 7300 ZoneFlex 7363 konkurentní, 2X2 ZoneFlex 7343 Single-band (2..4GHz), 2X2 MSRP US $599 MSRP US $499 automatické potlačení interferencí podporuje standardní ZoneFlex software podporuje adaptivní meshing a meshuje s ostatními ZoneFlex AP standalone nebo centrálně řízené doživotní záruka

12 ZoneFlex 7300 detaily 3 fyzické porty 1GE PoE+2FE nízkýprofil integrovaná součást ZoneFlex produktové řady řízené ZoneDirectorem a FlexMasterem 2.4GHz směrové antény poskytují zisk a potlačení signálu ve více než 300 kombinacích 5GHz směrové antény poskytují zisk a potlačení signálu ve více než 300 kombinacích

13 Představujeme ZoneFlex a/b/g/n, dual-band konkurentní 2x2:2 1. dvou-streamový zásuvkový přístupový bod Až 600 Mbps teoretická propustnost Gigabit Ethernet Uplink port s PoE vstupem (802.3af/at) Podpora SmartMesh topologie Montáž do zásuvkové lišty Ochrana před krádeží (torx šroubky) EU rozměry: 135 x 135 x 30 mm 4x 10/100 Ethernet porty (1x 6.5W PoE out) Pass-through port pro telefony Hotely, studentské koleje

14 Přístupové body outdoor - přehled Technologické dopoledne WiFi Powerhouse Model ZF7762 ZF7762-S ZF7731 ZF7782 ZF7782-S Montáž Na zeď, strop a stožár Na zeď, strop a stožár Na zeď, strop a stožár Na zeď, strop a stožár Na zeď, strop a stožár Wi-Fi technologie 2.4/5GHz 2.4/5GHz 5GHz 2.4/5GHz 2.4/5GHz Rádio 3x3:2 3x3:2 2x2:2 3x3:3 3x3:3 Anténa (počet elementů) Anténa počet kombinací 12 Sektorová Sektorová Zisk 7dBi / -15dB 12dBi / -15dB 4dBi/ 30 12dBi / -15dB 12dBi / -11dB Polarizace (vert / horz) Podpora Smart Mesh Duální Duální Duální Duální Duální - Ethernet porty Podpora 802.3af /at PoE Koncová cena (US$) $1,999 $1,999 $2,398 $2,999 $2,999 C = concurent souběžně fungující rádia 2.4 a 5 GHz

15 Cena Technologické dopoledne WiFi Powerhouse ZoneFlex Outdoor přístupové body Ruckus 7761-CM 3x3:2 600 Mbps BeamFlex 7781CM 3x3:3 900 Mbps BeamFlex SC8800 3x3:3 900 Mbps BeamFlex 7731 (5 GHz) 2x2:2 300 Mbps x3:2 600 Mbps BeamFlex 7762-AC 3x3:2 600 Mbps BeamFlex x3:3 900 Mbps BeamFlex Výkon (Rádiová technologie, kapacita, funkce)

16 Představujeme ZoneFlex 7782 AP pro poskytovatele WLAN sítí 3x3:3 dual-band konkurentní outdoor Aps adaptivními anténami Vyspělé funkce: TxBF, LDPC, STBC, MLD A-MPDU & A-MSDU rámcová agregace GPS modul, RF Sensor nepřetržitá spektrální analýza Napájení VAC, PoE in 802.3at 2x 10/100/1000 Ethernet porty PoE out 802.3af/at (25W) Příslušenství pro vláknovou optiku Varianty: 7782 Všesměrové (omni) antény 7782-S sektorová N sektorová E pouze externí antény (konektory)

17 ZoneFlex 7782 detailní pohled Všesměrová verze (omni) Ethernet porty 30 /120 sektorová anténa, (verze N a S) Napájení AC Verze pro externí antény (E)

18 Představujeme ZoneFlex 7762 estetický design, nízká hmotnost, IP67-40 C 65 C N konektory pro externí antény 802.3at PoE vstup a 802.3af PoE výstup umožňuje napájení dalších zařízení (např. kamera) flexibilní a rychlé nasazení během minut na zeď, strop nebo stožár podporuje adaptivní meshing a meshing s Ruckus indoor AP outdoor AP s dynamickou směrovou vysoce ziskovou smart anténou poskytující až 7dBi zisk / -15 db potlačení interferencí high-power PoE injektor v balení řízeno ZoneDirectorem nebo FlexMasterem

19 ZoneFlex 7762 Series ZF7762, 3x3: a 5 GHz konkurentní rádia, 19 segmentů, omni ZF7762-S, 3x3: a 5 GHz konkurentní rádia, 12 segmentů, 120 sektor. Anténa pro 2.4 GHz, 5GHz konektor pro ext. anténu ZF7762-T, 3x3: a 5 GHz konkurentní rádia, 12 segmentů, všesměr. anténa pro 2.4GHz, 5GHz konektor pro ext. anténu ZF7762-AC AF7762-AC-S AC napájení

20 ZoneFlex nej Wi-Fi technologie Adaptivní Wi-Fi Indoor/Out Ruckus ZoneFlex Smart Wi-Fi AP výběr optimální cesty signálu současné potlačení příjmu rušení 2 až 4X větší pokrytí na AP Snadné, výkonné, bezpečné ZoneDirector Smart WLAN kontroléry nej výkon kontrolér není v datové cestě beamforming dosah/spolehlilvost Pokročilé WLAN aplikace Smart/OS WLAN Software Triple-Play přes Wi-Fi data/hlas/video přes Wi-Fi Wi-Fi Management Ruckus FlexMaster

21 ZoneFlex snadné všechno plug and play vč. mesh zapojení snadná instalace i rozšíření wizard konfigurace automatická administrace klientů pokročilé zabezpečení se snadným nastavením nepřekonaný poměr výkon/cena nízké investiční i provozní náklady revoluční vlastnosti a funkcionalita Adaptivní Wi-Fi Indoor/Out Ruckus ZoneFlex Smart Wi-Fi AP Snadné, výkonné, bezpečné ZoneDirector Smart WLAN kontroléry Pokročilé WLAN aplikace Smart/OS WLAN Software Wi-Fi Management Ruckus FlexMaster

22 Děkujeme za Vaši pozornost Kontakty: Jiří Zelenka, Ondřej Valenta Zdroje informací: Alternetivo s.r.o. Žirovnická 2389, Praha 10, tel.:
