1 WELL RTX8660, IP DECT báze, bílá, PoE, buňkové řešení

2 CZ Vážený zákazníku, děkujeme Vám za důvěru, kterou jste nám projevil nákupem tohoto výrobku. Nákup VoIP základny WELL RTX8660 byl zcela jistě dobrou volbou a věříme, že s ním budete opravdu spokojen. Naším cílem je, aby Vás tento krátký návod co nejjednodušeji a nejrychleji provedl hlavními funkcemi a výhodami zařízení, jeho nastavením a důležitými aspekty jeho používání. V případě, že nenajdete vysvětlení pro funkci, kterou potřebujete, doporučujeme využití podrobného manuálu, který je Vám k dispozici na stránkách kde najdete také aktualizované verze ovladačů, firmwarů a utilit. Pokud máte jakékoliv otázky, neváhejte nás prosím se svým dotazem kontaktovat, jsme Vám k dispozici na u support@joyce.cz. Naše podpora nekončí prodejem, chceme, abyste byli se zařízením plně spokojeni po celou dobu jeho používání. Za tým firmy JOYCE, Ing. Petr Jarošík, MBA jednatel 2

3 CZ Balení obsahuje: Základnová stanice Tištěné dokumenty 2x šroubek, 2x hmoždinka pro přidělání na zeď OBSAH VYSVĚTLENÍ POJMŮ 3 ZPROVOZNĚNÍ ZAŘÍZENÍ 3 ZAPOJENÍ ZAŘÍZENÍ 3 ZÁKLADNÍ NASTAVENÍ A KONFIGURACE 4 OVLÁDÁNÍ ZÁKLADNÍCH FUNKCÍ VOIP TELEFONU 5 BEZPEČNOST A LEGISLATIVA 7 VYSVĚTLENÍ POJMŮ DHCP server Server, který automatický zařízení přidělí všechny potřebné IP adresy. IP adresy nezbytná identifikace v lokální síti a na internetu. V případě problémů se poraďte se svým internetovým poskytovatelem nebo správcem sítě. VoIP angl. Voice over Internet Protocol (IP). Technologie, která využívá pro telefonování IP protokol (nejčastěji internet) místo klasické analogové linky. VoIP poskytovatel - firma, která poskytuje službu telefonie po Internetu a Vy jste se u ní zaregistrovali (sepsali s ní smlouvu apod.), a tak získali přihlašovací jméno, heslo, tel. číslo a další údaje potřebné pro základní nastavení tohoto VoIP telefonu. Tato firma může být úplně odlišná od Vašeho poskytovatele připojení k internetu a rovněž přístupová jména a hesla pro připojení k internetu, pro přístup k Vaší ové schránce a pro používání služeb VoIP telefonie se liší, proto je prosím nezaměňte! DECT - standard pro bezdrátový přenos hlasu a multimediálních dat. Primárně určen pro bezdrátové telefony. ZPROVOZNĚNÍ ZAŘÍZENÍ Pro zprovoznění přístroje je potřeba provést: - zapojení VoIP telefonu (připojení kabeláže, napájení a propojení sluchátka se základnovou stanicí) - základní nastavení VoIP telefonu a základny (uložení konfiguračních údajů obdržených od Vašeho VoIP poskytovatele do systémové paměti telefonu a základny) ZAPOJENÍ ZAŘÍZENÍ 1. Ethernetovým kabelem propojte zdířku LAN na základnové stanici s Vaší počítačovou sítí, nebo přímo k zařízení zajišťujícímu připojení k internetu (ADSL modem/router, kabelový modem, WiFi Access Point apod.). Toto zařízení musí podporovat napájení PoE IEEE 802.af nebo musí být základna připojena přes PoE injektor (adaptér s LAN vstupy) 2. Základnová stanice má vestavěné napájení přes ethernetový kabel (PoE). Pokud Váš switch nebo jiné PoE zařízení podporuje PoE dle standardu IEEE 802.3af (třída 2), není potřeba telefon připojovat pomocí napájecího PoE injektoru a základnová stanice bude napájená přes LAN konektor. 3

4 CZ Upozornění: Nikdy nepoužívejte pro napájení základnové stanice tzv. Pasivní PoE napájení (síťový napájecí adaptér připojený na ethernetovou rozbočku, který nepodporuje PoE normu IEEE 802.af). Může dojít ke zničení přístroje, na které se nevztahuje záruka! 3. Do sluchátka vložte přiloženou baterii. Podržením červeného tlačítka se symbolem zavěšení telefon zapněte. 4. Ke sluchátku je možné připojit klip na opasek. 5. Nabíjecí stojánek k sluchátku propojte s dodaným adaptérem. 6. Abyste mohli telefon používat, je nyní třeba provést základní nastavení telefonu a základny, tzn. zadat do nich údaje, získané od Vámi vybraného poskytovatele VoIP telefonie nebo údaje poskytnuté správcem VoIP ústředny. Při zakoupení telefonu u VoIP poskytovatelů mohou být některé údaje přednastavené před následujícím postupem si nejdříve přečtěte případně přiložené instrukce od poskytovatele. Připojení telefonu k Internetu Pokud máte v síti DHCP server, základnová stanice získá IP adresu automaticky ze serveru. TIP: Pokud na sluchátku není aktivní ČEŠTINA, přepněte na ní tímto způsobem: Menu Nastavení Jazyk Čeština Vybrat. Základní nastavení WELL RTX8660 základny a sluchátka probíhá pomocí web managementu, tzn. přes počítač z internetového prohlížeče. Základna WELL RTX8660 je nastavena defaultně tak, aby přijala IP adresu z DHCP serveru z Vaší sítě. Aktuální přiřazenou IP adresu telefonu zjistíte stisknutím posloupnosti tlačítek Menu *47*. ZÁKLADNÍ NASTAVENÍ A KONFIGURACE Zadání základních parametrů VoIP telefonu a základny V této fázi musí být vzájemně sladěny síťové parametry IP DECT základny a počítače, ze kterého budete základnu a telefon konfigurovat - tzn., že by se měly nacházet ve stejné LAN. A) Zapojte základnovou stanici RTX8660 do Vaší LAN sítě a vyčkejte, dokud na základně nebude svítit zeleně stavová LED. Jestliže Vaše síť nepodporuje napájení pomocí aktivního PoE (IEEE 802.af) je třeba základnu napájet přes PoE injektor. B) Na sluchátku RTX8630 zjistěte přidělenou IP adresu základny stisknutím posloupnosti kláves Menu *47*. C) Spusťte Váš webový prohlížeč a zadejte do adresní řádky zjištěnou IP adresu základny. D) Po zobrazení přihlašovacího dialogu zadejte přihlašovací jméno ( Username): admin a přihlašovací heslo (Password: admin pro přístup do webového konfiguračního rozhraní VoIP telefonu. E) V oddíle Servery přidejte nový SIP server stisknutím Přidat server: V položce Registrátor zvolte IP adresu Vaší PBX nebo DNS SIP serveru Vašeho VoIP poskytovatele. Jestliže je potřeba nastavit odchozí Proxy server zadejte ho do položky Odchozí proxy. Po vyplnění potřebných údajů uložte konfiguraci SIP serveru tlačítkem Uložit Dále v oddíle Sluchátka přiřaďte klapku nebo tel. číslo registrace k SIP severu tlačítkem Přidat sluchátko a vyplněním čísla, uživatelského jména a hesla pro registraci. Po vyplnění údajů potvrďte změny tlačítkem Uložit. V oddíle Sluchátka již uvidíte Vámi zadanou klapku/číslo. Zaškrtnutím příslušné klapky/čísla a stisknutím tlačítka Registrovat sluchátko(a) bude základna otevřená pro registrace nových sluchátek po dobu 5 minut. Na sluchátku WELL RTX8630 stiskněte tlačítko Menu zvolte položku Připojení dále volbu Registrovat a zvolte nový účet. Standardní přístupový kód je Po potvrzení kódu se Sluchátko registruje k klapce/číslu vytvořeném na základně. 4

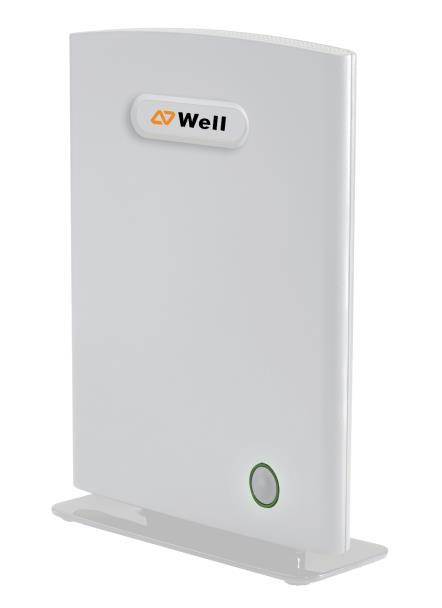

5 CZ OVLÁDÁNÍ ZÁKLADNÍCH FUNKCÍ IP DECT TELEFONU Základnová stanice zepředu Základnová stanice zezadu 1. Volání Na sluchátku RTX8630 postupně stiskněte příslušné číslice k vytočení tel. čísla. Pro odeslání volby stiskněte tlačítko Příjem hovoru. Pro ukončení hovoru stiskněte tlačítko Ukončení hovoru. Během hovoru lze přepínat mezi hlasitým odposlechem tlačítkem Reproduktor. 2. Ovládání obecně Navigační tlačítka slouží k pohybu v menu. Tlačítko OK slouží k potvrzení volby. V telefonu jsou i následující skupiny tlačítek: Konfigurovatelná (pro rychlé volby 2-9) a kontextově závislá tlačítka. Konfigurovatelná tlačítka je možné uživatelsky měnit a přiřadit k nim rychlé volby čísel ze seznamu. Kontextově závislá tlačítka mění svou funkci automaticky podle stavu, ve kterém se telefon nachází, tak aby ovládání bylo co nejintuitivnější. Menu lze procházet navigačními tlačítky. Do nastavení se dostanete stisknutím tlačítka Hlavní menu. 5

6 CZ 3. Telefonní seznamy Lokální telefonní seznam: Stisknutím levého kontextového tlačítka (pod ikonou adresáře) otevřete lokální adresář. Stisknutím kontextového tlačítka Více můžete přidat, upravit, smazat kontakt nebo nastavit kontakt do rychlé volby. Centrální telefonní seznam: Stisknutím prostředního kontextového tlačítka otevřete centrální telefonní seznam, který je společný pro všechny sluchátka v systému a je možné ho vzdáleně spravovat přes administraci základnové stanice. 4. Hledání v tel. seznamu V telefonním seznamu se můžete přesunout na požadované písmeno nebo kontakt stisknutím počátečního písmena požadovaného kontaktu. 5. Výpis volání Stiskněte pravé kontextové tlačítko Hovory, zobrazí se vám seznam všech hovorů, pro výběr další historie stiskněte postupně navigační tlačítka nahoru nebo dolu, a zobrazí se vám odchozí hovory, přijaté hovory, zmeškané, pro volání čísel ze seznamu stiskněte tlačítko Příjem hovoru nebo pro detailnější informace stiskněte tlačítko Více. Smazání seznamů volání: Stiskněte pravé kontextové tlačítko Hovory, zobrazí se vám seznam všech hovorů, pro výběr další historie stiskněte postupně navigační tlačítka nahoru nebo dolů nebo vlevo, vpravo, a zobrazí se vám odchozí hovory, přijaté hovory, zmeškané hovory. U požadovaného volání stiskněte pravé kontextové tlačítko Více. Pokud požadujete smazat celou historii volání, stiskněte Smazat všechny položky nebo pokud požadujete smazat jeden záznam, stiskněte Smazat položku. 6. Volba naposledy volaného čísla (Opakovaná volba) Stiskněte tlačítko Příjem hovoru nebo levé kontextové tlačítko Hovory. Tímto se dostanete do seznamu hovorů. Navigačními tlačítky se pohybujete po kartách jednotlivý volání. Na kartě Volaná čísla uvidíte poslední vytočená čísla. 7. Přepojení hovorů, zaparkování hovoru, konferenční hovory Přepojení hovoru bez konzultace: Během hovoru vytočte telefonní číslo a stiskněte pravé kontextové tlačítko Přepojit. Přepojení hovoru s konzultací: Během hovoru stiskněte tlačítko Přidržet, vytočte telefonní číslo a volbu potvrďte stisknutím prostředního tlačítka OK. S druhým účastníkem lze pohovořit a pak mu přepojíte hovor stisknutím tlačítka Přepojit. Přidržení hovoru: Během hovoru stiskněte levé kontextové tlačítko - tlačítko Přidržet. Pro obnovení hovoru s účastníkem stiskněte Opět levé kontextové tlačítko Vyzvednout. Konferenční hovor pro 3 účastníky: Během hovoru stiskněte tlačítko Přidržet, vytočte telefonní číslo a volbu potvrďte stisknutím prostředního tlačítka OK. S druhým účastníkem lze pohovořit a pak vytvořit konferenční hovor stisknutím tlačítka Konf.. Vytvořená konference je pak označená na displeji popisem Konference Funkčnost těchto služeb (přepojení hovoru, přidržení hovoru a konference) je závislá na Vašem VoIP poskytovateli, případně nastavení VoIP ústředny! 6

7 8. Hlasitost sluchátka a hlasitého odposlechu (Hands Free), hlasitost vyzvánění telefonu Změna zvuků kláves: Postupně stiskněte Menu Nastavení zvuku Zvuk kláves. Pomocí šipek nahoru a dolů zvolte požadovaný zvuk kláves a uložte stisknutím tlačítka Vybrat. CZ Změna hlasitosti vyzvánění telefonu: Postupně stiskněte: Menu Nastavení zvuku Hlasitost vyzvánění. Pomocí šipek vlevo a vpravo nastavte požadovanou hlasitost a změny uložte stisknutím tlačítka Ok. 9. Čeština v telefonu V telefonu je možné mimo jiné volit mezi několika jazyky: Angličtina, čeština, atd. V továrním nastavení je nastavena čeština. Pokud preferujete např. angličtinu, tak ji můžete zvolit v menu telefonu: Menu Nastavení - Jazyk. POKROČILÁ NASTAVENÍ FUNKCÍ ZÁKLADNY Postupy pro nastavení pokročilejších funkcí jako je propojení základen případně repeateru do buňkového systému nebo zjišťování síly signálu apod. je k dispozici na webových stránkách: BEZPEČNOST A LEGISLATIVA Podmínky pro používání JOYCE ČR tímto prohlašuje, že WELL RTX8660 je ve shodě se základními požadavky a s dalšími příslušnými ustanoveními Nařízení vlády České republiky č. 426/2000 Sb. Prohlášení o shodě je umístěno na Zařízení je určeno k používání v těchto podmínkách: Je určen pro VoIP telefonování. Musí být umístěn na stabilní pracovní desce v místnosti s teplotou 0-40 C, která nesmí být překročena. Vlhkost: 10% 95%. Nesmí být vystaven přímému či nadměrnému slunečnímu a tepelnému záření, nesmí být zakrýván. Není určen k používání v blízkosti vody, např. vedle vany, umyvadla, dřezu, výlevky, ve vlhkém sklepě nebo u bazénu. Nesmí být instalován v místě, kde se hromadí teplo, v prašném prostředí a nesmí přijít do styku s vodou ani vodními parami, které by se mohly srážet uvnitř přístroje. Musí být instalován v prostředí s maximálním stupněm znečištění 2. Rozměry a váha telefonu: Základna: 227 x 279 x 39 mm, 150g Čištění Před čištěním přístroj odpojte od napájení, nebo od ethernetového kabelu (při použití PoE). Na čištění použijte vlhký hadřík. Nepoužívejte tekuté, rozprašovací ani práškové čisticí prostředky. Bezpečnostní pokyny Zařízení je dodáváno s přenosným napájecím zdrojem. Používejte pouze napájecí zdroj dodaný k tomuto zařízení. Dodaný napájecí zdroj může být zapojen pouze do elektrického rozvodu, jehož 7

8 CZ napětí odpovídá údajům na jeho typovému štítku. Pokud si nejste jisti, jaké napájení je ve vašem domě, obraťte se, prosím, na vašeho distributora elektrické energie. Nastane-li některá z níže uvedených situací, odpojte přístroj od PC a obraťte se na kvalifikovaného servisního pracovníka: Do přístroje napršelo nebo se do něj dostala voda nebo jiná tekutina. Zpozorovali jste výraznou změnu ve fungování přístroje nebo přístroj nefunguje, jak by měl. Přístroj spadl na zem nebo byl jinak poškozen. Dodržujte pravidla pro práci s elektrickými přístroji a přívodní elektrickou šňůru připojujte pouze do odpovídajících elektrických zásuvek. Elektrická zásuvka se musí nacházet v blízkosti zařízení a musí být snadno přístupná. Přívodní elektrickou šňůru nezatěžujte žádnými předměty a neumisťujte ji na místo, kde by po ní mohl někdo šlapat, nebo by mohlo dojít k jejímu poškození. Zvláštní pozornost věnujte zástrčce elektrické šňůry. Je-li zástrčka poškozená, zařízení nesmíte používat. Uživatel není oprávněn rozebírat zařízení ani vyměňovat žádnou součást zařízení. Při otevření nebo odstranění krytů hrozí riziko úrazu elektrickým proudem. Při nesprávném smontování výrobku se rovněž vystavujete riziku úrazu elektrickým proudem, jakmile výrobek znovu zapojíte. V případě nutného servisního zásahu nebo opravy se obracejte výhradně na kvalifikované servisní techniky. Uvedený symbol na výrobku, jeho obalu nebo v průvodní dokumentaci znamená, že použité elektrické nebo elektronické výrobky nesmí být likvidovány společně s komunálním odpadem. Za účelem správné likvidace výrobku jej prosím odevzdejte na určených sběrných místech, kde budou přijaty zdarma. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty. U tohoto zařízení doporučujeme pravidelně aktualizovat firmwary na nejaktuálnější verze, a to nejen vzhledem k jejich technickým vylepšením, ale i pokročilejším bezpečnostním funkcím. Aktuální firmwary jsou k dispozici na webových stránkách: Aby nedocházelo k neoprávněnému zneužití IP telefonie, doporučujeme dostatečně zabezpečit Vaši počítačovou síť a současně i Vaši IP ústřednu, pokud ji používáte. Současně doporučujeme, po prvotním přihlášení, změnit defaultní hesla pro všechny uživatele nacházející se ve webové administraci (např. admin, user, atd.). Nová hesla by měla splňovat základní požadavky na složitost, tzn. minimální délka 10 znaků. Heslo by mělo obsahovat současně číslice, malá i velká písmena a speciální znaky. Za škody vzniklé nedodržením technických návodů, pokynů k instalaci a obsluze či nepoužíváním aktuálních firmwarů, neručíme. 8

9 Vážený zákazník, ďakujeme Vám za dôveru, ktorú ste nám prejavili kúpou tohto výrobku. Nákup VOIP telefónu WELL RTX8660 bol celkom iste dobrou voľbou a veríme, že s ním budete naozaj spokojný. Naším cieľom je, aby Vás tento krátky návod čo najjednoduchšie a najrýchlejšie zoznámil s hlavnými funkciami a výhodami zariadenia, jeho nastavením a dôležitými aspektmi jeho používania. V prípade, že nenájdete vysvetlenie pre funkciu, ktorú potrebujete, odporúčame využitie podrobného manuálu, ktorý je Vám k dispozícii na stránkach kde nájdete aj aktualizované verzie ovládačov, firmwarov a utilít. Ak máte akékoľvek otázky, neváhajte nás prosím so svojim dotazom kontaktovať, sme Vám k dispozícii na u support@joyce.cz. Naša podpora nekončí predajom, chceme, aby ste boli so zariadením plne spokojní po celú dobu jeho používania. Za tím firmy JOYCE, Ing. Petr Jarošík, MBA Konateľ

10 Balenie obsahuje: Základňová stanica Tlačené dokumenty 2x skrutka, 2x hmoždinka na stenu OBSAH VYSVETLENIE POJMOV 10 SPREVÁDZKOVANIE 10 ZAPOJENIE ZARIADENIA 10 ZÁKLADNÉ NASTAVENIA A KONFIGURÁCIE 11 OVLÁDANIE ZÁKLADNÝCH FUNKCIÍ VOIP TELEFÓNU 12 BEZPEČNOSŤ A LEGISLATÍVA 14 VYSVĚTLENIE POJMOV DHCP server Server, ktorý automatický zariadeniu pridelí všetky potrebné IP adresy. IP adresy potrebná identifikácia v lokálnej sieti a na internete. V prípade problémov sa poraďte so svojím internetovým poskytovateľom alebo správcom siete. VoIP angl. Voice over Internet Protocol (IP). Technológia, ktorá využíva pre telefonovanie IP protokol (najčastejšie internet), namiesto klasickej analógovej linky. VoIP poskytovatel - firma, ktorá poskytuje službu telefónie po internete a Vy ste sa u nej zaregistrovali (spísali s ňou zmluvu a pod), a tak získali prihlasovacie meno, heslo, číslo a ďalšie údaje potrebné pre základné nastavenie tohto VoIP telefónu. Táto firma môže byť úplne odlišná od Vášho poskytovateľa pripojenia k internetu a tiež prístupové mená a heslá pre pripojenie k internetu, pre prístup k Vašej ovej schránke a používania služieb VoIP telefónia sa líšia, preto ich prosím nezameňte! DECT - štandard pre bezdrôtový prenos hlasu a multimediálnych dát. Primárne určený pre bezdrôtové telefóny. SPREVÁDZKOVANIE Pre sprevádzkovanie prístroja je potrebné vykonať: - Zapojenie VoIP telefónu (pripojenie kabeláže, napájanie a prepojenie slúchadlá so základňovou stanicou) - Základné nastavenie VoIP telefónu a základne (uloženie konfiguračných údajov prijatých od Vášho VoIP poskytovateľa do systémovej pamäte telefónu a základne) ZAPOJENIE ZARIADENIA 1. Ethernetovým káblom prepojte zdierku LAN na základňovej stanici s Vašou počítačovou sieťou, alebo priamo k zariadeniu zabezpečujúcemu pripojenie k internetu (ADSL modem / router, káblový modem, WiFi Access Point a pod). Toto zariadenie musí podporovať napájanie PoE IEEE 802.af alebo musí byť základňa pripojená cez PoE injektor (adaptér s LAN vstupmi) 2. Základňová stanica má vstavané napájanie cez ethernetový kábel (PoE). Pokiaľ Váš switch alebo iné PoE zariadenie podporuje PoE podľa štandardu IEEE 802.3af (trieda 2), nie je potrebné telefón pripájať pomocou napájacieho PoE injektora a základňová stanica bude napájaná cez LAN konektor. 10

11 Upozornenie: Nikdy nepoužívajte pre napájanie základňovej stanice tzv "Pasívne PoE napájania" (sieťový napájací adaptér pripojený na ethernetovú rozbočovač, ktorý nepodporuje PoE normu IEEE 802.af). Môže dôjsť k zničeniu prístroja, na ktorú sa nevzťahuje záruka! 3. Do slúchadlá vložte priloženú batériu. Podržaním červeného tlačidla so symbolom zavesenie telefón zapnite. 4. Ku slúchadle je možné pripojiť klip na opasok. 5. Nabíjací stojanček k slúchadle prepojte s dodaným adaptérom. 6. Aby ste mohli telefón používať, je teraz potrebné vykonať základné nastavenie telefónu a základne, tzn. zadať do nich údaje, získané od Vami vybraného poskytovateľa VoIP telefónia alebo údaje poskytnuté správcom VoIP ústredne. Pri zakúpení telefónu u VoIP poskytovateľov môžu byť niektoré údaje prednastavené - pred nasledujúcim postupom si najskôr prečítajte prípadne priložené inštrukcie od poskytovateľa. Pripojenie telefónu k internetu Ak máte v sieti DHCP server, základňová stanica získa IP adresu automaticky zo servera. TIP: Ak na slúchadle nie je aktívna ČEŠTINA, prepnite na nej týmto spôsobom: Menu - Nastavenia - Jazyk - Čeština - Vybrať. Základné nastavenie WELL RTX8660 základne a slúchadla prebieha pomocou web managementu, tzn. cez počítač z internetového prehliadača. Základňa WELL RTX8660 je nastavená defaultne tak, aby prijala IP adresu z DHCP servera z Vašu siete. Aktuálne priradenú IP adresu telefónu zistíte stlačením postupnosti tlačidiel Menu * 47 *. ZÁKLADNÉ NASTAVENIA A KONFIGURÁCIA Zadanie základných parametrov VoIP telefónu a základne V tejto fáze musia byť navzájom zladené sieťové parametre IP DECT základne a počítača, z ktorého budete základňu a telefón konfigurovať tzn., Mali by sa nachádzať v rovnakej LAN. A) zapojí základňovú stanicu RTX8660 do Vašej LAN siete a počkajte kým na základni nebude svietiť na zeleno stavová LED. Ak Vaše sieť nepodporuje napájanie pomocou aktívneho PoE (IEEE 802.af) treba základňu napájať cez PoE injektor. B) Na slúchadle RTX8630 zistite pridelenú IP adresu základne stlačením postupnosti klávesov Menu * 47 *. C) Spustite Váš webový prehliadač a zadajte do adresného riadku zistenú IP adresu základne. D) Po zobrazení prihlasovacieho dialógu zadajte prihlasovacie meno (Username): admin a prihlasovacie heslo (Password: admin pre prístup do webového konfiguračného rozhrania VoIP telefónu. E) V oddiele Servery pridajte nový SIP server stlačením Pridať server: V položke Registrátor zvoľte IP adresu Vašej PBX alebo DNS SIP servera Vášho VoIP poskytovateľa. Ak je potrebné nastaviť odchádzajúce Proxy server zadajte ho do položky Odchozí proxy. Po vyplnení potrebných údajov uložte konfiguráciu SIP servera tlačidlom Uložiť Ďalej v oddiele Sluchátka priraďte klapku alebo tel číslo registrácia k SIP severu tlačidlom Přidat sluchátko a vyplnením čísla, užívateľského mena a hesla pre registráciu. Po vyplnení údajov potvrďte zmeny tlačidlom Uložiť. V oddiele Sluchátka už uvidíte Vami zadanú klapku / číslo. Zaškrtnutím príslušnej klapky / čísla a stlačením tlačidla Registrovať slúchadlo (a) bude základňa otvorená pre registrácie nových slúchadiel po dobu 5 minút. Na slúchadle WELL RTX8630 stlačte tlačidlo Menu vyberte položku Pripojenie ďalej voľbu Registrovať a zvoľte nový účet. Štandardné prístupový kód je Po potvrdení kódu sa Slúchadlo registruje k klapke / číslu vytvorenom na základni. 11

12 OVLÁDANIE ZÁKLADNÝCH FUNKCIÍ IP DECT TELEFÓNU Základňová stanica spredu Základňová stanica zozadu 1. Volanie Postupne stlačte príslušné číslice na vytočenie telefónneho čísla. Pre odoslanie voľby stlačte tlačidlo "Príjem hovoru". Pre ukončenie hovoru stlačte tlačidlo "Ukončenie hovoru". Počas hovoru je možné prepínať medzi hlasitým odposluchom tlačidlom "Reproduktor". 12

13 2. Ovládanie všeobecne Navigačné tlačidlá slúžia na pohyb v menu. Tlačidlo OK slúži na potvrdenie voľby. V telefóne sú aj nasledovné skupiny tlačidiel: Konfigurovatelná (pre rýchle voľby 2-9) a kontextovo závislá tlačidla. Nastaviteľné tlačidlá je možné užívateľsky meniť a priradiť k nim rýchlej voľby čísel zo zoznamu. Kontextovo závislá tlačidla mení svoju funkciu automaticky podľa stavu, v ktorom sa telefón nachádza, tak aby ovládanie bolo čo najintuitívnejší. Menu je možné prechádzať navigačnými tlačidlami. Do nastavení sa dostanete stlačením tlačidla Hlavné menu. 3. Telefónny zoznam Lokálne telefónny zoznam: Stlačením ľavého kontextového tlačidla (pod ikonou adresára) otvoríte lokálny adresár. Stlačením kontextového tlačidla Viac môžete pridať, upraviť, zmazať kontakt alebo nastaviť kontakt do rýchlej voľby. Centrálny telefónny zoznam: Stlačením prostredného kontextového tlačidla otvorte centrálny telefónny zoznam, ktorý je spoločný pre všetky slúchadlá v systéme a je možné ho vzdialene spravovať cez administráciu základňovej stanice. 4. Hľadanie v tel. zozname V telefónnom zozname sa môžete presunúť na požadované písmeno alebo kontakt stlačením začiatočného písmena požadovaného kontaktu. 5. Výpis volaní Stlačte pravé kontextové tlačidlo Hovory, zobrazí sa vám zoznam všetkých hovorov, pre výber ďalšej histórie stlačte postupne navigačné tlačidlá nahor alebo dolu, a zobrazí sa vám odchádzajúce hovory, prijaté hovory, zmeškané, pre volanie čísel zo zoznamu stlačte tlačidlo "Príjem hovoru" alebo pre detailnejšie informácie stlačte tlačidlo Viac. Zmazanie zoznamov volaní: Stlačte pravé kontextové tlačidlo Hovory, zobrazí sa vám zoznam všetkých hovorov, pre výber ďalšej histórie stlačte postupne navigačné tlačidlo nahor alebo nadol alebo vľavo, vpravo, a zobrazí sa vám odchádzajúce hovory, prijaté hovory, zmeškané hovory. U požadovaného volania stlačte pravé kontextové tlačidlo Viac. Ak požadujete zmazať celú históriu volaní stlačíme Zmazať všetky položky alebo ak požadujete zmazať jeden záznam stlačte Zmazať položku. 6. Voľba naposledy volaného čísla (Opakovaná voľba) Stlačte tlačidlo Príjem hovoru alebo ľavé kontextové tlačidlo Hovory. Týmto sa dostanete do zoznamu hovorov. Navigačnými tlačidlami sa pohybujete po kartách jednotlivý hovor. Na karte Volané čísla uvidíte posledné volané čísla. 7. Prepojenie hovoru, zaparkovanie hovoru, konferenčné hovory Prepojenie hovoru bez konzultácie: Počas hovoru vytočte telefónne číslo a stlačte pravé kontextové tlačidlo Prepojiť. Prepojenie hovoru s konzultáciou: Počas hovoru stlačte tlačidlo Podržať, vytočte telefónne číslo a voľbu potvrďte stlačením prostredného tlačidla OK. S druhým účastníkom možno pohovoriť a potom mu prepojíte hovor stlačením tlačidla Prepojiť. Pridržanie hovoru: Počas hovoru stlačte ľavé kontextové tlačidlo tlačidlo Podržať. Pre obnovenie hovoru s účastníkom stlačte Opäť ľavé kontextové tlačidlo Vyzdvihnúť. Konferenčný hovor pre 3 účastníkov: Počas hovoru stlačte tlačidlo Podržať, vytočte telefónne číslo a voľbu potvrďte stlačením prostredného tlačidla OK. S druhým účastníkom možno pohovoriť a potom vytvoriť konferenčný hovor stlačením tlačidla Konf.. Vytvorená konferencie je potom označená na displeji popisom Konferencie Funkčnosť týchto služieb (prepojenie hovoru, podržanie hovoru a konferencie) je závislá na Vašom VoIP poskytovateľovi prípadne nastavenie VoIP ústredne! 8. Hlasitosť slúchadla a hlasitého odpočúvania (Hands Free), hlasitosť vyzváňania telefónu Zmena hlasitosti klávesov: Postupne stlačte Menu Nastavení zvuku Zvuk kláves. Pomocou šípok hore a dole vyberte požadovaný zvuk klávesov a uložte stlačením tlačidla Vybrat. Zmena hlasitosti vyzváňania telefónu: Postupne stlačte: Menu - Nastavení zvuku - Hlasitost vyzvánění. Pomocou šípok vľavo a vpravo nastavte požadovanú hlasitosť a zmeny uložte stlačením tlačidla Ok. 13

14 9. Čeština v telefóne V telefóne je možné okrem iného voliť medzi niekoľkými jazykmi: Angličtina, Čeština, atď V továrenskom nastavení je nastavená Čeština. Ak preferujete napr angličtinu, tak ju môžete zvoliť v menu telefónu: Menu - Nastavení - Jazyk. Rozšírené nastavenia technológie základne Postupy pre nastavenie pokročilejších funkcií ako je prepojenie základní prípadne repeatera do bunkového systému alebo zisťovanie sily signálu apod. je k dispozícii na webových stránkach: BEZPEČNOSŤ A LEGISLATÍVA Podmienky pre používanie JOYCE ČR týmto prehlasuje, že WELL RTX8660 je v zhode so základnými požiadavkami a s ďalšími príslušnými ustanoveniami Nariadenia vlády Slovenskej republiky č. 443/2001 Zz. Prohlášenie o zhode je na Zariadenie je určené k používaniu v týchto podmienkach: Musí byť umiestnený na stabilnej pracovnej doske v miestnosti s teplotou od 5 do 40 C. Vlhkost: 10% 95%. Nesmie byť vystavený priamemu či nadmernému slnečnému a tepelnému žiareniu, nesmie byť zakrývaný. Nie je určený na používanie v blízkosti vody, napr. vedľa vane, umývadla, drezu, výlevky, vo vlhkej pivnici alebo pri bazéne. Nesmie byť inštalovaný v mieste, kde sa hromadí teplo, v prašnom prostredí a nesmi prísť do styku s vodou ani vodnými parami, ktoré by sa mohli zrážať vo vnútri prístroja. Musí byť inštalovaný v prostredí s maximálnym stupňom znečistenia 2 Rozmery a váha telefonu: Základňa: 227 x 279 x 39 mm, 150g Cistenie Pred čistením prístroj odpojte od napájania. Na čistenie použite vlhkú handričku. Nepoužívajte tekuté, rozprašovacie ani práškovací čistiace prostriedky. Bezpečnostné pokyny VOIP telefon je dodávaný s prenosným napájacím zdrojom. Používajte jedine napájací zdroj dodaný k tomuto zariadeniu. Dodaný napájací zdroj môže byť zapojený jedine do elektrického rozvodu, ktorého napätie zodpovedá údajom na jeho typovom štítku. Pokiaľ si nie ste istí, aké napájanie je vo Vašom dome, obráťte sa na svojho distribútora elektrickej energie. Ak nastane niektorá z nižšie uvedených situácií, odpojte prístroj od napájania a obráťte prosím sa na kvalifikovaného servisného pracovníka: Do prístroja napršalo alebo sa doňho dostala voda alebo iná tekutina. Spozorovali ste výraznú zmenu vo fungovaní prístroja alebo prístroj nefunguje, ako by mal. Prístroj spadol na zem alebo bol inak poškodený. Užívateľ nie je oprávnený rozoberať zariadenie ani vymieňať žiadnu súčasť zariadenia. Pri otvorení alebo odstránení krytu hrozí riziko úrazu elektrickým prúdom. Pri nesprávnom zmontovaní výrobku sa rovnako vystavujete riziku úrazu elektrickým prúdom, akonáhle výrobok znovu zapojíte. V prípade nutného servisného zásahu alebo opravy sa obracajte výhradne na kvalifikovaných servisných technikov. Dodržujte pravidlá pre prácu s elektrickými prístrojmi a prívodnú elektrickú šnúru pripájajte jedine do zodpovedajúcich elektrických zásuviek. Elektrická zásuvka sa musí nachádzať v blízkosti zariadenia a musí byť ľahko prístupná. Prívodnú elektrickú šnúru nezaťažujte žiadnymi predmetmi a neumiestňujte ju na miesto, kde by po nej mohol niekto šliapať alebo by mohlo dôjsť k jej poškodeniu. Zvláštnu pozornosť venujte zástrčke elektrickej šnúry. Ak je zástrčka poškodená, zariadenie nesmiete používať. 14

15 Uvedený symbol na výrobku, jeho obale alebo v sprievodnej dokumentácii znamená, že použité elektrické alebo elektronické výrobky nesmú byť likvidované spoločne s komunálnym odpadom. Za účelom správnej likvidácie výrobku ho odovzdajte na určených zberných miestach, kde budú prijaté zdarma. Pri nesprávnej likvidácii tohto druhu odpadu môžu byť v súlade s národnými predpismi udelené pokuty. U tohto zariadenia odporúčame pravidelne aktualizovať firmware na najaktuálnejšie verzie, a to nielen vzhľadom na ich technickým vylepšeniam, ale aj pokročilejším bezpečnostným funkciám. Aktuálny firmwary sú k dispozícii na webových stránkach: Aby nedochádzalo k neoprávnenému zneužitiu IP telefónie, odporúčame dostatočne zabezpečiť Vašu počítačovú sieť a súčasne aj Vašu IP ústredňu, ak ju používate. Súčasne odporúčame, po prvotnom prihlásení, zmeniť defaultné heslá pre všetkých používateľov nachádzajúce sa vo webovej administrácii (napr. admin, user, atď). Nové heslá by mala spĺňať základné požiadavky na zložitosť, tzn. minimálna dĺžka 10 znakov. Heslo by malo obsahovať súčasne číslice, malé aj veľké písmená a špeciálne znaky. Za škody vzniknuté nedodržaním technických návodov, pokynov na inštaláciu a obsluhu či nepoužívaním aktuálnych firmwarov, neručíme. 15

16 WELL RTX8660 WELL RTX8660
