Acti 9 Smartlink Moderní jištění s komunikací

Transkript

1 Moderní jištění s komunikací

2

3 Obsah....4 Komunikační rozhraní pro Ethernet a Modbus PowerTag Měřicí moduly k jističům Acti9 SI D Ethernetové rozhraní pro měřicí moduly PowerTag 3

4 IEC/EN je otevřený systém, který dálkově měří, monitoruje a ovládá koncové distribuční obvody. V nabídce: Modbus Slave SI B Ethernet s funkcemi: radio hub, Modbus gate a zabudovaný webový server. Díky tomu lze webové stránky využívat pro konfiguraci systému, sledování hodnot v reálném čase (stav jističů, elektroměrů, alarmů i ke sledování a ovládání). Tyto moduly přenášejí data do PLC nebo řídicího systému budovy. Systém podporuje Sledování alarmů u proudu, napětí, účiníku, vypínání při poruše, výkonu, prahových hodnot spotřeby a přenos těchto alarmů em. Integraci s funkcí Facility Hero, která umožňuje příjem veškerých alarmů ze zařízení v jediném oznamovacím centru v aplikaci na chytrém telefonu, jakož i údržbu webového zařízení (CAMM). Sledování a ovládání zatížení, energie a výkonu podle zóny a podle spotřeby přes webové stránky. Jediný přístupový bod pro komplexní analýzu stavu distribuce energie rozvaděčem (měření, stav ochran, teplota, spotřeba, alarmy, ovládání a sledování). Přenos všech informací a příkazů v reálném čase přes protokol Modbus (Ethernet nebo RS485). Funkce Přenos dat shromážděných spínacími a jisticími přístroji Acti 9 Jističe, proudové chrániče: vvzapnutý/vypnutý stav, vybavení poruchou, vvpočet cyklů zapnutí/vypnutí, vvpočet vybavení poruchou. Stykače, impulzní relé: vvřízení spínání, vvindikace stavu, vvpočet cyklů zapnutí/vypnutí, vvcelková doba provozu zařízení. Motorový pohon jističe, jistič s integrovaným stykačem Reflex: vvřízení spínání, vvindikace stavu stykače/jističe, vvpočet cyklů zapnutí/vypnutí jističe resp. stykače, vvcelková doba provozu zařízení. Měřiče s impulzním výstupem (energie, voda, plyn apod.): vvpočet zaznamenaných impulzů, vvnastavení hodnoty impulzu (výchozí: 10 Wh), vvcelková zaznamenaná spotřeba, vvmožnost resetování elektroměrů. Digitální vstupy/výstupy. 4

5 Zkušební software: Acti 9 Smart Test Zkouška elektrické průchodnosti (kabeláže zapojených zařízení) Zkouška komunikace kabelových, bezdrátových zařízení, analogových zařízení a zařízení Modbus. Úprava hotového zkušebního protokolu (Excel, pdf) s komunikačními registry Modbus pro snadnou integraci do systému dohledu Kompatibilní s Windows XP, Windows 7, Windows 8 a Windows 10 Ke stažení ze stránek: schneider-electric.com Funkce (pokr.) Přenos doplňkových dat shromažďovaných SI B Ethernet Multimetry Modbus: SI B Ethernet funguje jako Modbus brána. Analogové snímače: vvco 2 snímač, vvsvětelný snímač, vvsnímač vlhkosti, vvsnímač teploty, vvjakýkoli kompatibilní snímač V nebo ma. Bezdrátové multimetry PowerTag: vvcelková a dílčí energie, vvčinný výkon, napětí fáze-fáze a fáze-nula, vvproudy I1, I2, I3, vvúčiník, vvinformace o ztrátě napětí a přetížení. Všechna data se ukládají do paměti: počet cyklů, spotřeba, doba provozu, a to dokonce i při výpadku napájení. si může rovněž vyměňovat data s jakýmkoli zařízením, které má digitální vstupy/výstupy 24 V DC. Není potřeba provádět konfiguraci produktů připojených ke konektorům Ti24. Při zapnutí se Modbus Slave automaticky přizpůsobí komunikačním parametrům Modbus Master (PLC, nadřazený systém apod.). Instalace Montáž do rozváděčů: vvšířka 24 modulů v řadě, vvminimální rozestup mezi lištami je 150 mm. Montáž na: vvdin lištu s montážní soupravou A9XMFA04, vvna panel rozvaděče s montážní soupravou A9XMBP02. Zkouška Zkoušku komunikace a kabeláže u zapojených zařízení lze provést pomocí softwaru Acti 9 Smart Test. 5

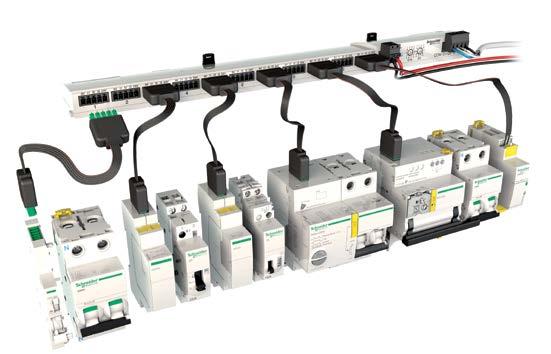

6 SI B Ethernet Modbus Slave 24V Q I2 I1 0V A9XCAU06 PB PB Typová označení Typ Sada SI B Ethernet 1 A9XMZA08 Dodáváno s 4kolíkovým konektorem pro analogové 1 vstupy konektorem Modbus 1 napájecím konektorem 24 V DC 1 pojistnými klipy pro připojení k Linergy FM 80 2 Modbus Slave 1 A9XMSB11 Dodáváno s konektorem Modbus 1 napájecím konektorem 24 V DC 1 pojistnými klipy pro připojení k Linergy 2 FM 80 Příslušenství Spojovací kabely USB/Modbus pro test 1 A9XCATM1 Prefabrikované kabely se 2 konektory 100 mm 6 A9XCAS mm 6 A9XCAM mm 6 A9XCAH mm 6 A9XCAL06 s 1 konektorem 870 mm 6 A9XCAU mm 1 A9XCAC01 PB Konektory 5kolíkové konektory (Ti24) 12 A9XC2412 Montážní souprava Montáž na DIN (4 montážní patky, 4 zemnicí pásky, 4 adaptéry) Montáž na panel rozváděče (2 montážní konzoly) 1 A9XMFA04 1 A9XMBP02 Připojitelná zařízení S rozhraním Ti24 (5kolíkový prefabrikovaný konektor) Typ Reference Popis iact24 A9C15924 Nízkoúrovňové řízení a pomocná signalizace pro stykače ict iatl24 A9C15424 Nízkoúrovňové řízení a pomocná signalizace pro impulzní relé itl iof+sd24 A9A26897 Nízkoúrovňová pomocná signalizace pro ic60, iid, ARA, RCA, isw-na OF+SD24 A9N26899 Nízkoúrovňová pomocná signalizace pro C60, C120, DPN, RCCB/ID, C60H-DC RCA ic60 Viz katalog Dálkové ovládání s rozhraním Ti24 Acti 9 Reflex ic60 Viz katalog Acti 9 Reflex ic60 s rozhraním Ti24 Bez rozhraní Ti24 Elektroměry s impulzním výstupem, např. iem2000t Měřiče impulzů vyhovující normě IEC Kontrolky 24 V DC, řada Harmony, typ XVL Všechny spotřebiče nepřekračují 100 ma, 24 V DC Časovače, termostaty, časové spínače, zařízení pro odlehčení sítě Všechny pomocné kontakty 24 V DC, IEC , typ 1 Se systémem Modbus konektorů Elektroměry: iem3150, iem3250, iem3350, iem3155, iem3255, iem3355, veškeré zařízení Modbus Slave RS485 Se systémy bezdrátových připojení Bezdrátové multimetry PowerTag viz dále S analogovými výstupy Jakýkoli kompatibilní senzor V a ma (teplota, vlhkost, intenzita osvětlení apod.) 6

7 Příklad montáže Připojení Ethernet Ethernet 10/100 MB, Modbus TCP server Modbus master SI B Ethernet Bezdrátová komunikace Bez potřeby dalšího napájení Připojeno až 20 snímačů Analogové vstupy 2 analogové vstupy, V nebo ma, např. připojení teplotní sondy Modbus slave Modbus Slave Komunikace Modbus Až 8 Modbus Slave, popřípadě jiných připojených podřazených Modbus Prefabrikované kabely Zjednodušená kabeláž Rychlá a bezpečná Připojení k síti Ethernet SI B má zabudovaný webový server, který se používá pro zobrazování dat o stavu jističů, elektroměrů, výkonu a proudových alarmů. Přes webovou stránku lze ovládat i manuálně. Webový server nastavuje parametry připojení k síťovým serverům (SNTP, SMTP) i parametry uživatelských ů a připojení ke službě Facility Hero.com 7

8 SI B Ethernet (A9XMZA08) Konektor Ti24 7 vstupních/výstupních kanálů Chráněno na vstupu před přepólováním Chráněno na výstupu omezovačem proudu Svorka 1: 0 V Svorka 2: I1 vstup 1 Svorka 3: I2 vstup 2 Svorka 4: Výstup Q Svorka 5: +24 V DC Napájecí konektor 24 V DC Chráněno před přepólováním Svorka 1: 0 V Svorka 2:+24 V DC Konektor Ethernetu 100 Base T - RJ45 Analogový konektor 2 konfigurovatelné vstupy, buď 0-10 V, nebo 4-20 ma Svorka 1: 0 V Svorka 2: AI1 vstup 1 Svorka 3: AI2 vstup 2 Svorka 4: +24 V DC 20 bezdrátových multimetrů Vysokofrekvenční komunikace Pásmo ISM 2,4 GHz (2,4 GHz až 2,4835 GHz) Kanály 11 až 16 podle IEEE Poznámka: Acti9 Smartlink SI B Ethernet a multimetry PowerTag musí být namontovány ve stejném rozvaděči. Signalizace Signalizace provozu komunikačního systému a stavu Ethernet Konektor sériového portu Modbus RS485 (Master) Svorka 1: D1 Modbus Svorka 2: D0 Modbus Svorka 3: stínění Svorka 4: společný/0 V Modbus Slave (A9XMSB11) Konektor Ti24 11 vstupních/výstupních kanálů Chráněno před přepólováním Chráněno na výstupu omezovačem proudu Svorka 1: 0 V Svorka 2: I1 vstup 1 Svorka 3: I2 vstup 2 Svorka 4: Výstup Q Svorka 5: +24 V DC Napájecí konektor 24 V DC Chráněno před přepólováním Svorka 1: 0 V Svorka 2:+24 V DC Konektor sériového portu Modbus RS485 (Master) Svorka 1: D1 Modbus Svorka 2: D0 Modbus Svorka 3: stínění Svorka 4: společný/0 V Signalizace signalizace provozu komunikačního systému a stavu Modbus Slave Otočné voliče Nastavení adresy v síti Modbus 8

9 Obecné technické vlastnosti Napájení Jmenovité 24 V DC ± 20 % Maximální vstupní proud 1,5 A Maximální nárazový proud 3 A Kapacita měřicího přístroje 2 32 impulzy na vstup Vstupní charakteristiky Počet kanálů Modbus Slave 11 kanálů se 2 vstupy (A9XMSB11) SI B Ethernet 7 kanálů se 2 vstupy (A9XMZA08) Typ vstupu Sběrač proudu, typ 1 IEC Maximální délka kabelu 500 m Jmenovité napětí 24 V DC Meze napětí 24 V DC ± 20 % Jmenovitý proud 2,5 ma Maximální proud 5 ma Filtrační doba Ve stavu 1 2 ms Ve stavu 0 2 ms Izolace Bez izolace mezi kanály Ochrana před před přepólováním Ano Výstupní charakteristiky Počet výstupních kanálů Modbus Slave 11 (A9XMSB11) SI B Ethernet 7 (A9XMZA08) Typ výstupu Proudový zdroj 24 V DC - 0,1 A Maximální délka kabelu 500 m Jmenovité napětí Napětí 24 V DC Maximální proud 100 ma Filtrační doba Ve stavu 1 2 ms Ve stavu 0 2 ms Pokles napětí (napětí ve stavu 1) 1 V max. Maximální nárazový proud 500 ma Svodový proud 0,1 ma Přepěťová ochrana 33 V DC Vlastnosti prostředí Teplota Pracovní -25 C C (při svislé montáži omezena na 50 C) Skladování -40 C C Tropikalizace Provedení 2 (relativní vlhkost 93 % při 40 C) Odolnost vůči poklesům napětí 10 ms, třída 3 podle IEC Stupeň krytí IP20 Stupeň znečištění 3 Nadmořská výška Pracovní m Odolnost vůči vibracím Podle IEC g / ± 3,5 mm - 5 Hz až 300 Hz - 10 cyklů Odolnost vůči otřesům Podle IEC g / 11 ms Odolnost vůči elektrostatickému výboji Podle IEC Vzduch: 8 kv Kontakt: 4 kv Odolnost vůči vyzařovanému magnetickému poli Podle IEC V/m - 80 MHz až 3 GHz Odolnost vůči rychlým přechodným jevům Podle IEC kv pro vstupy/výstupy a komunikaci Modbus 2 kv pro napájení 24 V DC - 5 khz khz Odolnost vůči vedeným magnetickým polím Podle IEC V od 150 khz do 80 MHz Odolnost vůči magnetickým polím síťového kmitočtu Podle IEC A/m Odolnost vůči korozivním prostředím Podle IEC Úroveň 3C2 na H 2 S / SO 2 / NO 2 / Cl 2 Požární odolnost Pro části pod napětím Při 960 C 30 s / 30 s podle IEC a IEC Pro ostatní části Při 650 C 30 s / 30 s podle IEC a IEC Zkouška solným postřikem Podle IEC Náročnost 2 Prostředí V souladu se směrnicí RoHS Vlastnosti prefabrikovaných kabelů Dielektrická pevnost 1 kv / 5 min. Odolnost konektorů vůči vytažení 20 N Elektromagnetická kompatibilita Referenční normy Odolnost EN Emise EN Elektromagnetická kompatibilita a rádiové spektrum (ERM) EN EN EN

10 Technické vlastnosti Modbus Slave (A9XMSB11) Vlastnosti připojení Modbus Připojení Modbus, RTU, sériové zapojení RS485 Přenos Přenosová rychlost Bd Bd, samopřizpůsobitelné Médium Stíněný kabel, dvojitě kroucený Protokol Master/Slave Typ zařízení Slave (podřazené) Rozsah adresace Modbus 1 až 99 Maximální délka sběrnice 1000 m Typ sběrnicového konektoru 4kolíkový konektor Technické vlastnosti SI B Ethernet (A9XMZA08) Vlastnosti připojení Ethernet Připojení Protokol Adresovací režim Vlastnosti brány Protokol Počet připojitelných Modbus Slave zařízení 8 Rozsah adresace Modbus 1 až 247 Vlastnosti připojení Modbus Master (řídicí) 10/100 MB Ethernet Server Modbus TCP http (webové stránky) Statický a dynamický (ve výchozím stavu při dodání jako dynamický) Modbus TCP/IP -> Modbus SL Připojení Modbus, RTU, sériové zapojení RS485 Přenos Přenosová rychlost Bd Bd, samopřizpůsobitelné Prostředek Stíněný kabel, dvojitě kroucený Maximální délka sběrnice 1000 m Typ sběrnicového 4kolíkový konektor konektoru Vlastnosti analogových vstupů Počet 2 Typ Nezávislé nastavení jednotlivých vstupů, buď 0-10 V, nebo 4-20 ma Přesnost měření 1/100 plného rozsahu Rozlišení 12 bitů Doba vyzískání dat 500 ms (akvizice) Izolace Bez izolace mezi kanály Napájení 0-24 V DC Typ kabelu Stíněný kabel, kroucená dvojlinka Maximální délka kabelu 30 m Ochrana Zkratová ochrana Vlastnosti bezdrátového spojení SI B Ethernet (A9XMZA08) Kompatibilní zařízení Multimetry PowerTag Maximální počet snímačů 20 Vysokofrekvenční komunikace 2,4 GHz až 2,4835 GHz při 0 dbm Rozměry (mm) DB Modbus Slave (A9XMSB11) DB SI B Ethernet (A9XMZA08) Hmotnost (g) Typ Modbus Slave (A9XMSB11) 195 SI B Ethernet (A9XMZA08)

11 Připojení DB Svorka Utahovací moment Měděné kabely Pevný Slaněný Slaněný s koncovkou 10 mm 0,4 x 2,5 mm Konektor Ti24 Odpružené svorky 0,5 až 1,5 mm 2 0,5 až 1,5 mm 2 - DB Kód konektoru: A9XC2412 Analogový konektor 0,8 N.m 0,1 až 1,5 mm 2 0,1 až 1,5 mm 2 0,1 až 1,5 mm 2 7 mm 0,6 x 3,5 mm DB V 24 V Napájecí konektor 0,8 N.m 0,2 až 1,5 mm 2 0,2 až 1,5 mm 2 0,2 až 1,5 mm 2 7 mm 0,6 x 3,5 mm DB Konektor Modbus 0,8 N.m 0,25 mm 2 0,25 mm 2 0,25 mm 2 7 mm 0,6 x 3,5 mm DB

12

13 PowerTag IEC PMD/DD/K55/1 Snímače PowerTag jsou snímací moduly energie (výkonu) pro přístroje 1P, 1P+N, 3P a 3P+N. Instalují se přímo na modulární přístroje řady Acti 9 v rozestupech 18 mm. A9MEM1520 A9MEM1540 A9MEM1541 A9MEM1542 A9MEM1521 A9MEM1522 Zkušební software: Acti 9 Smart Test Zkouška elektrické průchodnosti (kabeláže zapojených přístrojů) Zkouška komunikace kabelových, bezdrátových přístrojů, analogových přístrojů a produktů Modbus. Úprava hotového zkušebního protokolu (Excel, PDF) s komunikačními registry Modbus pro snadnou integraci do systému dohledu Kompatibilní s Windows XP, Windows 7, Windows 8 a Windows 10 Ke stažení ze stránek: schneider-electric.com Funkce Společně s SI B (Ethernet) nebo SI D (Ethernet) měří snímače PowerTag následující hodnoty podle normy IEC Využívají k tomu vysokofrekvenční komunikaci. Kumulativní činnou energii, celkovou a dílčí (kwh). Efektivní hodnoty (RMS): vv napětí fáze-nula a fáze-fáze (V), vv proudy na fázi (A), vv celkový činný výkon a činný výkon na fázi, vv účiník. Snímače PowerTag měří výkon přímo na jisticím přístroji. Montují se shora nebo zdola na příslušné svorky přístroje. Pozor: nejsou kompatibilní s jističi s dvojitými svorkami. Konfigurace Rozpoznání přístroje v softwaru Acti 9 Smart Test: produkt bliká při konfiguraci na rozvaděči, a lze ho tak snadno poznat. Přidání kontextových informací do Acti 9 Smart Test (název spotřebiče, využití energie, označení obvodu s jednoduchým vedením). Čítač dílčí energie lze vynulovat nebo přednastavit na konkrétní hodnotu pomocí softwaru. Integrace do Použití bezdrátového koncentrátoru (sdružovače) pro vykazování dat: vv SI B (Ethernet) pro úplné měření, sledování a ovládání, vv SI D (Ethernet) pouze pro měření a sledování. Nativní zobrazení veličin naměřených snímači PowerTag na zabudovaných webových stránkách Smartlink. Sledování zátěže vv alarm vyslaný snímačem v případě ztráty napětí, vv předběžné výstrahy při předem definovaných prahových hodnotách (50 %, 80 %) nebo při vlastních prahových hodnotách (prahové hodnoty proudů, výkonu, napětí a kumulativních energií). Správa alarmů při prahových hodnotách proudů/napětí/zatížení prostřednictvím u. Zobrazení alarmů a předběžných alarmů na zabudovaných webových stránkách Smartlink. Snadná integrace do systému s Com'X200, Com'X510 a s dalším softwarem od Schneider Electric, i se systémy správy budov (BMS) třetích stran, a to díky protokolu Acti 9 Smart Test ve formátu Excel. Tento protokol dynamicky uvádí veškeré registry Modbus, včetně bitů a souvisejících významů, a tak se snadno integruje do softwaru. Možnost měření na dálku prostřednictvím monitorovací stránky Smartlink. Typová označení PowerTag Typ Typ montáže Typové označení 1P Shora a zdola A9MEM1520 1P+N Shora A9MEM1521 Zdola A9MEM1522 3P Shora a zdola A9MEM1540 3P+N Shora A9MEM1541 Zdola A9MEM

14 PowerTag, monitorování a ovládání SI B (Ethernet) Vložené webové stránky Vizualizace připojených přístrojů Správa alarmů a jejich zobrazení Posílání ů Integrovaná brána Modbus Kanály pro monitorování a ovládání Stykače, stavové kontakty, analogové snímače Kompatibilní přístroje Modulární přístroje s jednoduchou svorkou do 63 A Viz tabulka na str. 19. PowerTag Vysokofrekvenční komunikace Připojeno až 20 snímačů Pouze měření a monitorování SI D (Ethernet) Vložené webové stránky Vizualizace měření Správa alarmů a jejich zobrazení Posílání ů PowerTag Vysokofrekvenční komunikace Připojeno až 20 snímačů Instalace na DIN lištu Napájení 230 V AC Kompatibilní přístroje Modulární přístroje s jednoduchou svorkou do 63 A Viz tabulka na str

15 PowerTag Technické vlastnosti Hlavní vlastnosti Jmenovité napětí Un Fáze-nula 230 V AC ± 20 % Kmitočet (frekvence) Fáze-fáze 400 V AC ± 20 % Max. provozní proud Imax 63 A Saturační proud Maximální spotřeba 50/60 Hz 130 A y 2 VA Min. měřený proud Ist 40 ma Referenční proud Ib 10 A Další vlastnosti Provozní teplota -25 až +60 C Teplota skladování -40 až +85 C Kategorie přepětí Podle IEC Kat. III Kategorie měření Podle IEC Kat. III Stupeň znečištění 3 Nadmořská výška y 2000 m Stupeň krytí Pouze přístroj IP20 Vysokofrekvenční komunikace Pásmo ISM 2,4 GHz IK 05 Kanály Podle IEEE až 26 Izotropický vyzářený výkon Ekvivalent (EIRP) 0 dbm Maximální přenosová doba 2,4 až 2,4835 GHz < 5ms Obsazení kanálů Pro 1 přístroj Zprávy posílány každých 5 sekund Vlastnosti měřicích funkcí Funkce Třída přesnosti dle IEC Činný výkon P 1 9 až 63 kw Činná energie Ea 1 Celková nebo dílčí 0 až ,9 kwh Proud až 63 A Napětí U 0,5 Un ± 20 % Účiník PFA 1 0 až 1 15

16 PowerTag DB Připojení Délka odizolování Měděné kabely Pevné Slaněné Slaněné s koncovkou 1,5 až 16 mm 2 2 x 1,5 až 2, mm (*) 1,5 až 16 mm 2 2 x 1,5 až 2,5 mm 2 mm 2 18 mm ,5 až 16 mm 2 2 x 1,5 až 2,5 mm 2 Montáž kabelové koncovky je doporučená. b b (*) Bez kabelové koncovky respektujte požadované délky odizolování vodiče pro dané přístroje. Rozměry (mm) DB DB407923,,,,,,,, 1P 3P DB DB407925,,,, 1P+N 3P+N Hmotnost (v gramech) PowerTag Typ 1P 16,4 1P+N 17,5 3P 28 3P+N 35 16

17 SI D A9XMWA20 PowerTag SI D IEC : 2005 a IEC : 2005 Brána pro připojení Ethernet (Modbus TCP/IP) pro bezdrátové snímače energie (PowerTag) se zobrazením dat na webových stránkách. Snímače PowerTag umožňují prostřednictvím webových stránek nebo u správu alarmů (monitoring), měření energie, výkonu, proudu a napětí v reálném čase. Celý systém lze snadno nainstalovat do stávajících rozvaděčů pomocí jističů typu Multi 9/Acti 9. Přenesená data: celková a dílčí energie, činný výkon, napětí fáze-fáze a fáze-nula (fázové napětí), proudy I1, I2, I3, účiník (cos j), informace o ztrátě napětí a přetížení Funkce SI D umožňuje: sběr dat z bezdrátového snímače energie PowerTag, připojení Ethernetu přes port RJ45, vzdálené zobrazování přes vestavěné webové stránky, komunikaci s nadřazeným systémem v Modbus TCP/IP, sledování alarmů při prahových hodnotách proudu, napětí, výkonu a energie a jejich přenos prostřednictvím u, integraci s funkcí Facility Hero, která umožňuje příjem veškerých alarmů z přístrojů v jediném oznamovacím centru v aplikaci na chytrém telefonu, jakož i řízení údržby webového přístroje (CAMM), přenos dat přes protokol Modbus (Ethernet). Instalace Na DIN lištu (tři moduly po 18 mm). Napájení 230 V AC. Zkoušení a uvedení do provozu Spárování bezdrátových snímačů energie PowerTag je potřeba provést přes software Acti 9 Smart Test, který je k dispozici zdarma ke stažení. Tento software umožňuje především přidělit jednotlivým obvodům název, použití i jmenovitý proud (užitečné pro alarmy). Zkušební software: Acti 9 Smart Test Zkouška a konfigurace komunikace snímačů energie PowerTag Úprava hotového zkušebního protokolu (Excel, pdf) s komunikačními registry Modbus pro snadnou integraci do systému dohledu Kompatibilní s Windows XP, Windows 7, Windows 8 a Windows 10 Ke stažení ze stránek: schneider-electric.com Typová označení SI D Typ Typové označení Šířka v 18mm modulech Brána pro připojení Ethernetu (Modbus TCP/IP) A9XMWA

18 SI D SI D Kompatibilní přístroje Modulární přístroje s jednoduchou svorkou do 63 A Viz tabulka na str. 19. SI D Instalace na DIN lištu Napájení 230 V AC Bezdrátová komunikace Bez nutnosti použití kabelů Připojeno až 20 snímačů Ethernet DB Bezdrátový snímač PowerTag Hmotnost (v gramech) SI D Typ SI D 133 Rozměry (mm) SI D Konektor Ethernetu 100 Base T - RJ45 Technické vlastnosti Hlavní vlastnosti Napájecí napětí Us 110/230 V AC ± 20 %, 2 A Kmitočet (frekvence) 50/60 Hz Spotřeba energie 5 VA Komunikační rozhraní Ethernet 10/100 BASE-T, délka kabelu y 100 m kat.6 STP Bezdrátová komunikace Až 20 snímačů PowerTag Typ s integrovaným zapojením Klient DHCP (Ethernetový port) Signalizace na místě Stav výrobku Zelená, oranžová a červená LED dioda Stav Ethernetu (LAN ST) Zelená, oranžová a červená LED dioda Kategorie přepětí III Vysokofrekvenční komunikace Pásmo ISM 2,4 GHz 2,4 až 2,4835 GHz Stupeň ochrany Pouze přístroj IP20 (IEC 60529) Přístroj v modulárním krytu IP40 Třída izolace II Požární odolnost 650 C, 30 s Prostředí V souladu se směrnicí RoHS Regulace REACH Další vlastnosti Provozní teplota -25 až +55 C Teplota skladování -40 až +85 C Stupeň znečištění 2 Tropikalizace (IEC ) Provedení 2 (relativní vlhkost 93 % při 40 C) Provozní nadmořská výška 0 až 2000 m Elektromagnetická kompatibilita Referenční normy Odolnost EN Emise EN Elektromagnetická kompatibilita a rádiové spektrum (ERM) EN EN EN

19 PowerTag Kompatibilita PB PB PowerTags jsou moduly měřící elektrické veličiny pro sítě 1P, 1P+N, 2P, 3P a 3P+N. Montují se přímo na přístroje řady Acti 9 do 63 A s roztečí 18 mm. Modulární přístroje Acti 9 do 63 A Jističe Typová označení Řada začínající znaky ic60 - jističe A9F0 A9F7 A9F8 A9F9 K60N - jističe pro domovní použití A9K C120 - jističe A9N Clario idpn N - jističe A9N NG125 - jističe 18 Reflex ic60 - jističe s integrovaným stykačem A9C6 P25M - motorové jističe 21 Proudové chrániče iid - proudové chrániče A9Z A9R ID K - proudové chrániče pro domovní použití A9Z0 idpn Vigi - proudové chrániče A9D s nadproudovou ochranou Vigi ic60 - chráničové spouště A9W A9V Spínací přístroje isw - vypínače A9S isw-na - dálkově řízené vypínače A9S ict - stykače A9C Kompatibilita 19
