1 Stýskala, 2006 L e k c e z e l e k t r o t e c h n i k y Určeno pro studenty kombinované formy FS, předmětu Elektrotechnika II Vítězslav Stýskala, Jan Dudek únor 2007 Sylabus tématu 1. Elektromagnetické spojky 2. Elektromagnetické brzdy 3. Spouštěče a startéry 4. Dynamospouštěče 5. Motorgenerátory 6. Dynamometry 7. Krokové motory 8. Servomotory 9. Tachogenerátory 10. Resolvery 11. Reluktanční motory 12. Lineární motory 1

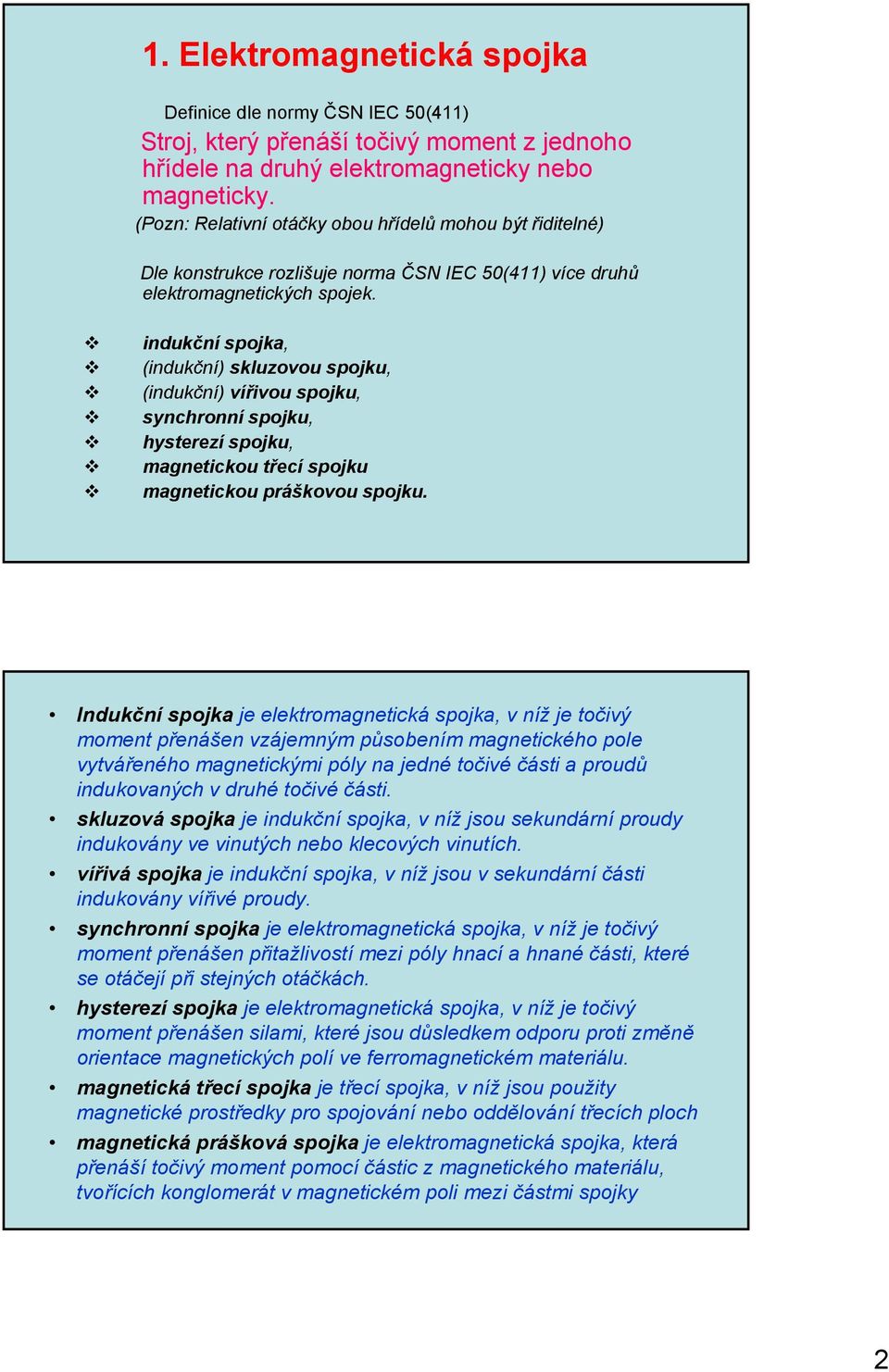

2 1. Elektromagnetická spojka Definice dle normy ČSN IEC 50(411) Stroj, který přenáší točivý moment z jednoho hřídele na druhý elektromagneticky nebo magneticky. (Pozn: Relativní otáčky obou hřídelů mohou být řiditelné) Dle konstrukce rozlišuje norma ČSN IEC 50(411) více druhů elektromagnetických spojek. indukční spojka, (indukční) skluzovou spojku, (indukční) vířivou spojku, synchronní spojku, hysterezí spojku, magnetickou třecí spojku magnetickou práškovou spojku. Indukční spojka je elektromagnetická spojka, v níž je točivý moment přenášen vzájemným působením magnetického pole vytvářeného magnetickými póly na jedné točivé části a proudů indukovaných v druhé točivé části. skluzová spojka je indukční spojka, v níž jsou sekundární proudy indukovány ve vinutých nebo klecových vinutích. vířivá spojka je indukční spojka, v níž jsou v sekundární části indukovány vířivé proudy. synchronní spojka je elektromagnetická spojka, v níž je točivý moment přenášen přitažlivostí mezi póly hnací a hnané části, které se otáčejí při stejných otáčkách. hysterezí spojka je elektromagnetická spojka, v níž je točivý moment přenášen silami, které jsou důsledkem odporu proti změně orientace magnetických polí ve ferromagnetickém materiálu. magnetická třecí spojka je třecí spojka, v níž jsou použity magnetické prostředky pro spojování nebo oddělování třecích ploch magnetická prášková spojka je elektromagnetická spojka, která přenáší točivý moment pomocí částic z magnetického materiálu, tvořících konglomerát v magnetickém poli mezi částmi spojky 2

3 Indukční spojka P 1 výstupní hřídel vstupní hřídel P 2 tachodynamo Provedení indukční spojky a její mechanické charakteristiky. Elektromagnetické brzdění Každý elektrický stroj točivý má z principu tři režimy chodu. Může fungovat jako motor, jako generátor nebo jako brzda. Pro potřebu elektrického brzdění lze využít jak režim brzdy nebo lépe, umožňuje li to uspořádání elektrického pohonu jako generátoru, kde lze energii potřebnou k brzdění mechanické soustavy rekuperovat. Definice dle normy ČSN IEC 50(411) Norma ČSN IEC 50(411) rozlišuje vícero druhů elektromagnetického brzdění. V praxi se vždy jedná o režim elektrického stroje jako brzda nebo generátor. 3

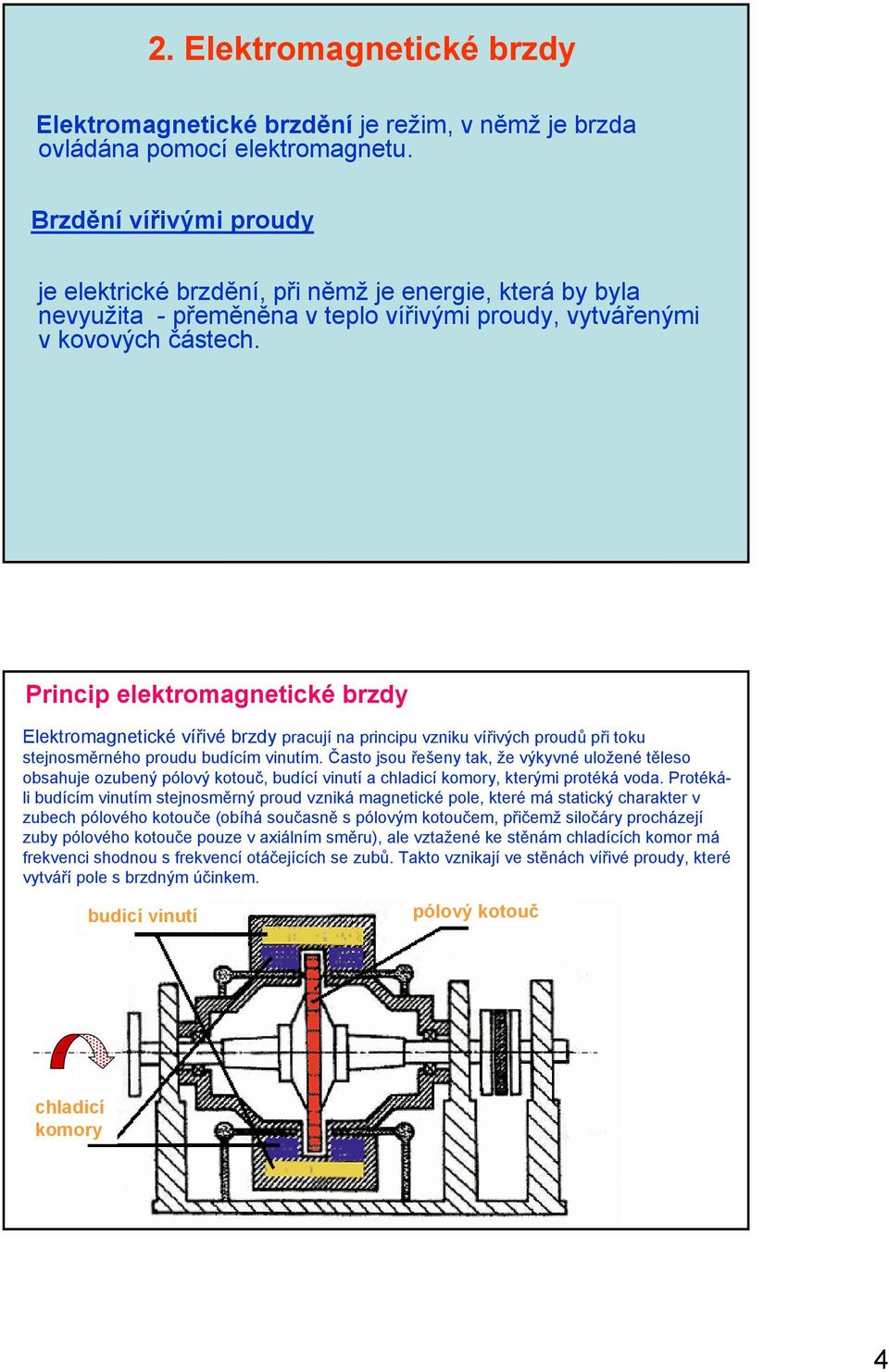

4 2. Elektromagnetické brzdy Elektromagnetické brzdění je režim, v němž je brzda ovládána pomocí elektromagnetu. Brzdění vířivými proudy je elektrické brzdění, při němž je energie, která by byla nevyužita - přeměněna v teplo vířivými proudy, vytvářenými v kovových částech. Princip elektromagnetické brzdy Elektromagnetické vířivé brzdy pracují na principu vzniku vířivých proudů při toku stejnosměrného proudu budícím vinutím. Často jsou řešeny tak, že výkyvné uložené těleso obsahuje ozubený pólový kotouč, budící vinutí a chladicí komory, kterými protéká voda. Protékáli budícím vinutím stejnosměrný proud vzniká magnetické pole, které má statický charakter v zubech pólového kotouče (obíhá současně s pólovým kotoučem, přičemž siločáry procházejí zuby pólového kotouče pouze v axiálním směru), ale vztažené ke stěnám chladících komor má frekvenci shodnou s frekvencí otáčejících se zubů. Takto vznikají ve stěnách vířivé proudy, které vytváří pole s brzdným účinkem. budicí vinutí pólový kotouč chladicí komory 4

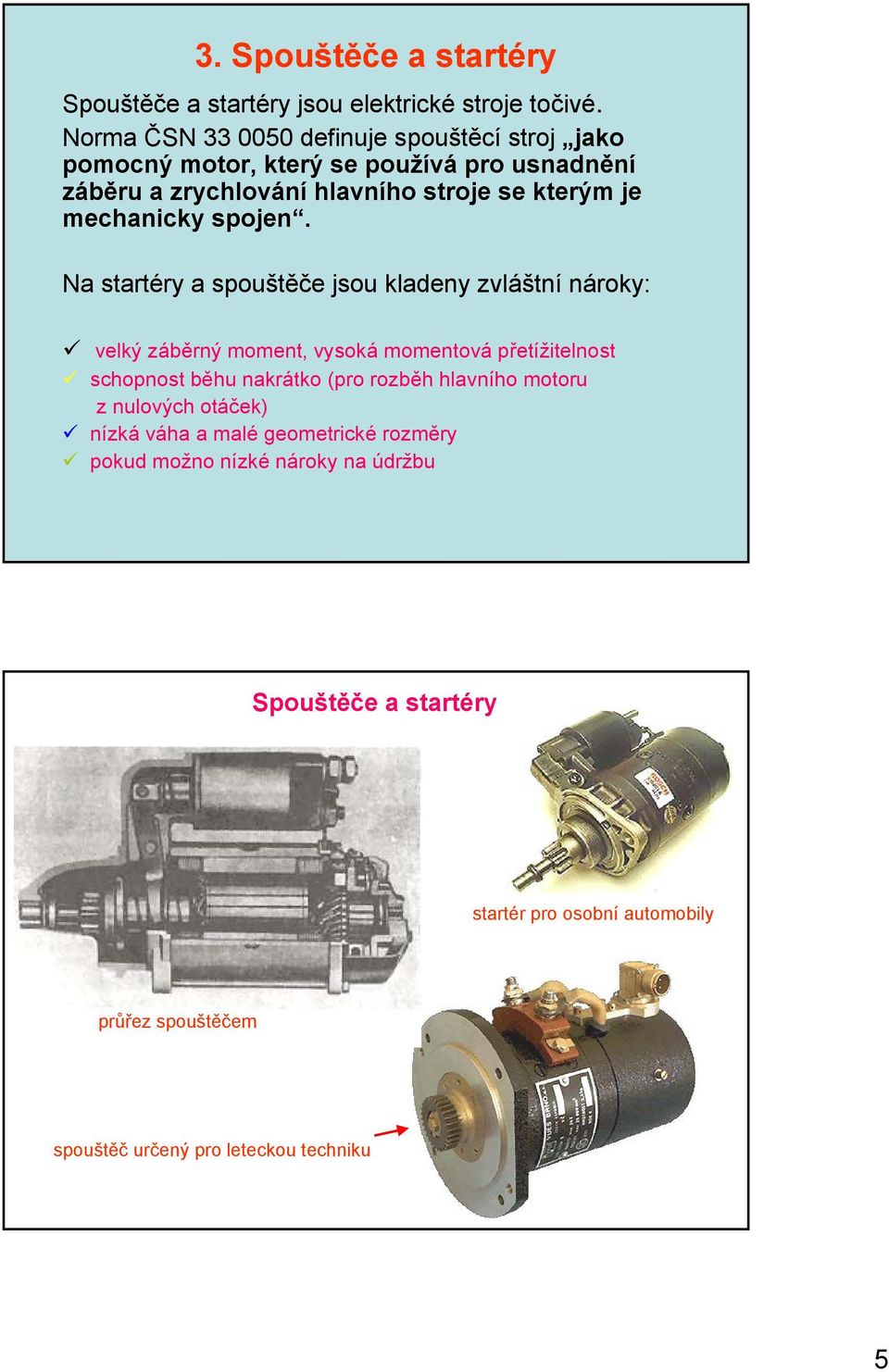

5 3. Spouštěče a startéry Spouštěče a startéry jsou elektrické stroje točivé. Norma ČSN definuje spouštěcí stroj jako pomocný motor, který se používá pro usnadnění záběru a zrychlování hlavního stroje se kterým je mechanicky spojen. Na startéry a spouštěče jsou kladeny zvláštní nároky: velký záběrný moment, vysoká momentová přetížitelnost schopnost běhu nakrátko (pro rozběh hlavního motoru z nulových otáček) nízká váha a malé geometrické rozměry pokud možno nízké nároky na údržbu Spouštěče a startéry startér pro osobní automobily průřez spouštěčem spouštěč určený pro leteckou techniku 5

6 Spouštěč výkonový solenoidový elektromagnet kotva spouštěče pastorek a převody Elektrická a výkonová charakteristika spouštěče automobilů Škoda

7 Startéry a motorgenerátory v letadlové technice Požadavky: Při spouštění motoru vnějším zdrojem energie se musí klikový hřídel nebo turbína roztočit na takový počet otáček, při kterém je motor schopen samostatného běhu. Motor se spouští spouštěcím zařízením, které udělí motoru počáteční otáčky a zároveň uvede v činnost zařízení pro přívod paliva, zapalování a dalších zařízení. K roztočení je možno použít spouštěčů: mechanických výbušných pneumatických elektrických Elektrické spouštěče se dále dělí na protáčecí setrvačníkové Protáčecí spouštěče 7

8 Setrvačníkové spouštěče 4. Dynamospouštěč (startér-generátor) je kombinací generátoru a motoru, což je výhodné z hmotnostního hlediska (mrtvá hmota). Ve fázi spouštění pracuje jako elektromotor. Pro úpravu parametrů má zbudováno ještě jedno sériové vinutí. Jsou to většinou stejnosměrné kompaundní motory a jejich rozběh je odstupňován jednak zvyšováním vstupního napětí, jednak snižováním derivačního buzení motoru podle časového rozvrhu. Tato regulace je nezbytná kvůli požadavku na velký záběrný moment (a definovaný záběrný proud) a následně nutnost zvyšovat plynule otáčky. Výhody: malá hmotnost, snadná montáž, jednoduché řízení, automatizace spouštění Nevýhody: velké proudy při rozběhu velké akumulátory 8

9 Dynamospouštěč SAAB 340 Startér - generátor Stejnosměrný startér generátor S/G na každém motoru je pomocí převodového bloku připojen k rotoru vysokotlakého kompresoru Každý generátor je ovládán pomocí samostatného řídícího bloku generátoru (BG) a napájí samostatnou sběrnici. Cívka s indukčností L slouží také k odrušení výstupního napětí. Vstupními signály bloku BG jsou: napětí U hs1 a U hs2, odpovídající proudům I 1 a I 2 na obou výstupech generátoru, měřené pomocí senzorů s Hallovou sondou,umožňují ochranu před přetížením, zkratem vinutí generátoru proti kostře Napětí na výstupu generátoru U v, potřebné pro regulaci budícího proudu I b. Výstupní napětí o frekvenci f 0 z indukčního snímače otáček, pomocí něhož se řídí startování motorů a přepnutí na generátorový režim. Do 10% nominálních otáček - proces startování, při 45% - startování odpojeno a při 66% - generátorový režim. Blokové schéma startérgenerátoru (dynamospouštěče) letounu ATR72 9

10 5. Motorgenerátor neboli rotační měnič je soustrojí složené z elektromotoru a generátoru (buď DC nebo AC) na společné hřídeli, které slouží k transformaci elektrické energie. Je možné jej použít ke změně napětí, kmitočtu, nebo ke galvanickému oddělení obvodů. Také se používá ke konverzi DC proudu na AC nebo naopak. U střídavých generátorů bývá na jednu osu s hlavním generátorem přidáváno ještě menší DC generátor, který má za úkol vyrábět pro větší AC generátor budící proud. Toto řešení se opět užívalo v době, kdy nebyly k dispozici použitelné polovodičové usměrňovače. Motorgenerátor má nižší účinnost, menší spolehlivost a je hlučnější Jeho uplatnění je v současnosti minimální. Vlastnosti motorgenerátorů Jejich výhodou je však možnost pracovat i s DC napětím a schopnost měnit kmitočet. Dnes jsou však i v těchto případech nahrazovány elektronickými obvody s moderními polovodičovými zařízeními. Používá se např. ve starších dopravních prostředcích, kde slouží pro transformaci stejnosměrného trakčního napětí na napětí pro napájení palubní sítě (osvětlení, ovládání, řízení apod.). Jeho bzučivý zvuk je charakteristický například pro starší vozy pražského metra. 10

11 Aplikace motorgenerátorů Motorgenerátor Leonardova skupina Leonardova skupina Schéma zapojení Leonardovy skupiny 6. Dynamometry jsou určeny k vyvozování brzdného momentu, čímž se zatěžuje zkoušený elektromotor, spalovací motor, či jiné zařízení. Brzdný elektrický výkon může být rekuperován do el. sítě pomocí vhodného statického nebo rotačního měniče. Dynamometr je vybaven snímačem otáček a zpravidla tenzometrickým snímačem momentu. Asynchronní dynamometry se vyrábějí ve výkonech od 1,5 do 1000 kw. 11

12 Asynchronní dynamometr tenzometrický snímač momentu Brzdný diagram asynchronního dynamometru P (kw) P N n N n max n (min -1 ) 12

13 Příklady aplikací dynamometrů 7. Krokové motory jsou impulsně napájené motory, které mají funkční pohyb nespojitý. Ten se děje po jednotlivých úsecích - krocích. Krok je pak mechanická odezva rotoru na řídicí impuls. Konstrukčně se realizují jednak pro rotační pohyb, jednak pro lineární suvný pohyb. Vyrábějí se s pasívním rotorem s feromagnetika (reakční, nebo reluktanční) s aktivním rotorem s permanentním magnetem nebo hybridní K řízení krokových motorů se používá elektronická řídicí jednotka ovladač. 13

14 Vlastnosti krokových motorů (KM) S pasivním rotorem mají relativně malou velikost kroku zpravidla 1 5, vyvozují momenty od jednotek mnm do jednotek Nm, jsou konstrukčně jednoduché a levné. S permanentním magnetem mají složitější magnetický obvod a jsou dražší.dosahují však rychlejší odezvy (menší časová konstanta a mají i vyšší rozsah otáček). KM s radiálně polarizovaným magnetem mají krok větší než 15, zpravidla 30, 45 i 60. KM s axiálně polarizovaným magnetem, které jsou dnes nejrozšířenějšími mají krok od 0,36 do 5. Mají také větší provozní momenty - cca 2,5 krát větší než s pasivním rotorem. Užitné vlastnosti pohonů s KM však nejpodstatněji ovlivňuje řídicí jednotka. Princip funkce krokových motorů Odezva rotoru na jeden puls Odezva rotoru na čtyři pulsy 14

15 Konstrukce krokových motorů 8 fází (půlkroků) rotačního pohybu KM ve směru otáčení hodinových ručiček 15

16 Princip krokových motorů s permanentním magnetem Stator - elektromagnet Rotor perm. magnet Řízení a reverzace otáček Aplikace krokových motorů Krokový hodinový motor Lineární KM 16

17 Krokový motor pro přímý posun Krokové motory pro 3D v CNC 17

18 Krokový motor s řízením Struktura vícemotorového řízeného pohonu s KM 18

19 8. Servomotor zkráceně servo je motor (s příslušenstvím) pro elektrické pohony, u kterých lze na rozdíl od běžného motoru nastavit přesnou polohu natočení osy. Ovládají se jím například posuvy u CNC strojů, nastavení čtecí hlavičky u hard disku, např. všechny RC (Radio control) modely používají malá modelářská serva. Elektrické servomotory většího výkonu jsou řízeny prakticky výhradně tranzistorovými měniči s pulzní šířkovou modulací. Poloha hřídele servomotoru je zjišťována elektricky pomocí fotoelektrického snímače (encoderu) nebo pomocí rozkladače (selsynu). Pro levné aplikace lze použít optické snímání pomocí kódového kotoučku či proužku. Nedoporučuje se potenciometrický snímač. Signál ze snímače polohy je přiveden pomocí zpětné vazby na regulátor, který porovnává skutečnou polohu motoru s žádanou polohou. Na základě rozdílu žádané a skutečné polohy regulátor řídí měnič a tak nastavuje motor na žádanou polohu. Střídavé servomotory (AC) jsou dnes nejpoužívanější typ servomotorů. Konstrukčně jsou to synchronní motory (bez kartáčů) s permanentními magnety na rotoru a třífázovým vinutím ve statoru. Dnešní konstrukce motorů používají permanentní magnety na bázi vzácných zemin (nejčastěji typ neodym - železo - bór). Motory lze několikanásobně momentově přetížit a proto jsou vhodné pro dynamicky náročné úlohy. 19

20 Druhy typy servomotorů DC DC AC AC DC Servomotor s encoderem encoder 20

21 Aplikace servomotorů Mikroservo pro RC modely Servo pro ventil servo pro polohovací stoly 9. Tachogenerátory jsou elektrické točivé generátory malého výkonu, které mají lineární charakteristiku U = f(n). Používají se zpravidla k průběžnému měření otáček. Dělí se na: DC tachogenerátory (tachodynama) mají velký počet lamel => požadavek minimálního zvlnění napětí; přesné provedení; buzení permanentními magnety. Rozlišení polarity. AC tachogenerátory (tachoalternátory) jsou jedno, nebo vícefázové; s permanentními magnety; až několik set pólů; U, f = f(n); neobsahuje komutátor; bývá doplněn číslicovým měřením otáček. 21

22 Typy tachogenerátorů DC, 20V/1000 min -1, max min -1 AC, 30V/1000 min -1, max min -1 Aplikace tachogenerátorů 22

23 10. Resolvery Jsou spec. elektrické stroje, které mají jedno buzené vinutí na rotoru (R) a dvě (vzájemně prostorově posunuta o 90 ) na statoru (S1, S2). Vzájemným natáčením rotoru a statoru se v S1 a S2 vytvářejí pulsy s amplitudami a 1, a 2 úměrné vzájemné poloze. Ty se dále elektronicky zpracovávají a vyhodnocují k zjištění polohy rotující části. 11. Reluktanční motory jsou speciálně provedené SM u nichž je na standardním klecovém rotoru vytvořen počet vyniklých pólů totožný s počtem pólů statoru. Reluktanční (bránící se) motor se rozbíhá jako AM a až dosáhne otáček blízkých synchronním je vtažen do synchronismu reluktančním momentem. Vlivem menší indukční reaktance mají obecně menší účiník a větší proudový odběr. Menší účinnost. Při přetížení přejde do asynchronního chodu se skluzem. Používají se pro pohony s konstantní zátěží. Regulace se provádí změnou kmitočtu. 23

24 V posledních letech se začínají stále častěji objevovat reluktanční motory s rozdílným počtem pólů na rotoru a na statoru. Tento typ se nazývá spínaný reluktanční motor. Tento motor může být provozován pouze se speciálními spínanými elektronickými obvody. Otáčivý moment vzniká vhodným postupným spínáním jednotlivých fází statorového vinutí na napájecí zdroj. Vhodné poměry počtu pólů statoru a rotoru jsou 3/2, 4/3 a 5/4. Spínaný reluktanční motor sestává ze statoru s vyjádřenými póly a rotoru s vyjádřenými póly, provedenými z plechů běžné elektrotechnické oceli. Závislost reluktance na poloze rotoru Vysoký reluktanční odpor Nízký reluktanční odpor 24

25 Spínaný 3f reluktanční motor Řez rotorem reluktančního motoru 25

26 12. Lineární motory (LM) jsou druhy elektrických strojů, které nevykonávají pohyb rotační, ale posuvný nebo kmitavý. Principielně pracují na základech všech elektrických motorů, nejčastěji však využívají principu indukčních motorů krokových motorů princip kotva s cívkou magnet akční část stator akční část Použití lineárních motorů v soupravě MAGLEV 26

27 Aplikace lineárních motorů uzavřená cívka Tubulární lineární elektromotor dlouhá vzduchová mezera uzavřený magnet akční části nosná kostra motoru Integrovaný chladič s žebry Lineární motory pro polohování dobrá dynamika Lineární motory umožňují přímou přeměnu el. energie na mechanickou energii translačních pohybů a používají se např. v elektrické dopravě, v obráběcích strojích, tiskařských a kancelářských zařízeních, jako aktuátory k vývinu síly při minimální rychlosti, pro pohony hlavních pohybových jednotek v robototechnice a manipulační technice, ve speciálních EP, atd. Působením LM se dají uvádět v pohyb např. i tekuté kovy K nevýhodám patří robustnost a problém s chlazením 27
