0m snímkový bod HD CMOS Rozlišení: 1280 x 720 Rychlost nahrávání: 25fps~30fps IR LEDy: 11 ks Video zhutnění: H.

1 CZ Bezdrátová IP KAMERA SE SNÍMAČEM POHYBU A MOŽNOSTÍ SD KARTY ČÍSLO POLOŽKY: Y03 Uživatelský manuál Hlavní charakteristiky kamery 720-pixelů síťová IP kamera Dálkové ovládání smartphonem Zabudovaný mikrofón a reproduktor Operační systém: Linux Snímač obrazu: 1.0m snímkový bod HD CMOS Rozlišení: 1280 x 720 Rychlost nahrávání: 25fps~30fps IR LEDy: 11 ks Video zhutnění: H.264/ MJPEG IR-CUT Infračervený LED pro noční režim Snímání pohybu Video signál: TCP UDP Zhutnění zvuku: G711A Podporované protokoly: TCP/IP, ICMP, UDP, RTSP, DHCP WiFi: IEEE802.11b/g/n 1

2 Technické údaje Operační systém Zabudovaný Linux OS Systém Používání ve stejném čase 5 uživatelů najednou Snímač obrazu 1/4 Progresivně snímající CMOS 0.5 Lux (barevný režim), 0.1 Lux (černobílý Minimální osvětlení režim) Ovládání Čočka Vzdálenost zaostření F2.1 obrazu Zorný úhel 107 (příčně) Noční režim Dvojitý infra filtr, IR-Cut,6ks IR LED, 10m vzdálenost Typ kódování H.264, ver :4.0/ JPEG Videosignál 25 obrazů / s Obraz Bit rychlost 128~2048 kbps Maximální rychlost obrazu 25 obrazů/s Vstup Zabudovaný -48dB mikrofon Výstup Zabudovaný 8Ω 1W reproduktor Zvuk Frekvence odebrání vzorků 8KHz/16bit Zhutnění G711.A Použité protokoly TCP/IP, TCP, UDP, DHCP, DNS, RTSP, P2P atd. Wireless LAN/WiFi IEEE802.11b/g/n Wireless LAN /WiFi frekvence 2.4~2.4835GHz Wireless LAN šifrování WEP/WPA-PSK/WPA2-PSK šifrování údajů Pohyb Boční nahoru/dolů Boční: 355, Svisle: 85 Paměť Zásuvka MicroSD aretačný spodek, Max. 64GB karta Alarm Spuštění alarmu Na pohyb Provozní napětí DC 5V±5% jednosměrné napětí Příjem výkonu 5W (IR LED zapnuté) Rozměry Prostředí pro funkci Teplota :-10~+50, vlhkost :10%~90% Příslušenství Balení USB kabel, nástěnná konzola, 5V adaptér Barevná krabice Obsah kamerového setu: 1 kamera se zabudovanou anténou 1 5V adaptér 1 USB kabel 1 nástěnná konzola 1 uživatelská příručka 2 hmoždinky a šrouby 2

I. Části kamery Wifi Anténa Infra LEDy HD kamerová optika Infračervený snímač světla Mikrofon Připojení 5V adaptéru LAN konektor Slot pro Mikro SD kartu II.

Pokud chcete použít SD kartu při vypnutém stavu kamery na zadní straně, vložte ji do slotu pro kartu. Následně zapojte adaptér do sítě a 5V zástrčku do zadní spodní části kamery.

3 I. Části kamery Wifi Anténa Infra LEDy HD kamerová optika Infračervený snímač světla Mikrofon Připojení 5V adaptéru LAN konektor Slot pro Mikro SD kartu II. Příprava použití Uvedení kamery do chodu Vyndejte kameru z balení a odstraňte případné ochranné fólie. Pokud chcete použít SD kartu při vypnutém stavu kamery na zadní straně, vložte ji do slotu pro kartu. Následně zapojte adaptér do sítě a 5V zástrčku do zadní spodní části kamery. Kamera už bude fungovat a cca. po 30s se může používat. Poznámky: Kamera je vhodná k používání v interiéru, v exteriéru se používat nemůže. Umístěte ji tak tak, aby nebyla vystavená přímému slunci a aby jiný světelný zdroj nesvítil přímo do optiky. Jelikož je vhodná i ke snímání pohybu, dbejte na to, aby v aktivním stavu pohybující se záclona, náhlé změny světla nebo pohyb zvířat nemohli zapříčinit falešný alarm. Stáhnutí aplikace YOOSEE: K používání kamery je zapotřebí stáhnou aplikaci. V závislosti od toho, jaký mobilní telefon máte, podívejte se na Apple APP Store anebo Android Google Play obchod a vyhledejte YOOSEE aplikaci. 3

Můžete si ji stáhnou i ze stránky http://www.yoosee.co/, kde najdete program i pro PC.

obrazovka: Registrační obrazovka: III. Jednotlivé kroky instalace 1.

používat (s evropským mobilním číslem není registrace možná). Následně stiskněte tlačítko register.

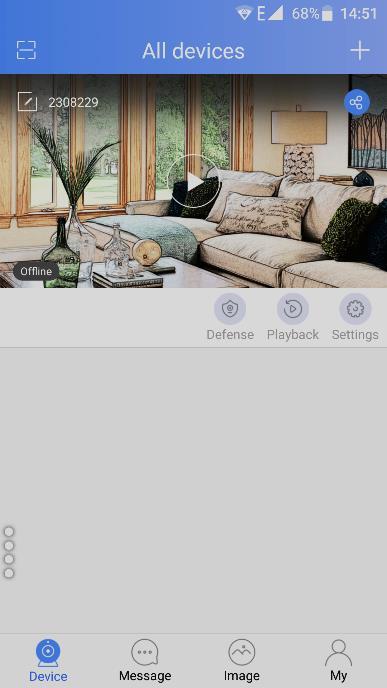

4 Můžete si ji stáhnou i ze stránky kde najdete program i pro PC. Po instalaci do mobilního telefonu spusťte aplikaci. Následně se objeví násl. obrazovka: Registrační obrazovka: III. Jednotlivé kroky instalace 1. Registrace a přihlášení Do registrační obrazovky napište svoji ovou adresu a heslo, které chcete používat (s evropským mobilním číslem není registrace možná). Následně stiskněte tlačítko register. Na obrazovce v pravém horním rohu stisknutím + tlačítka můžete znovu přejít do menu kamery /viz. předcházející strana/. 2. Přidání nové kamery Po stisknutí tlačítka + se objeví násl. obrazovka: 4

Do LAN konektoru připojte LAN kabel, aby kamera byla spojená s routerem.

Po zmáčknutí tlačítka Add new device se objeví násl.

kameru správně připojili k síti, zmáčknutím tlačítka Next se objeví násl.

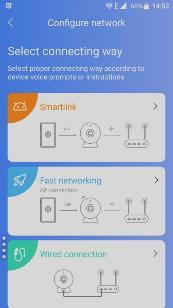

5 Stlačte horní tlačítko Add new device. Připojte ke kameře 5V adaptér a následně adaptér připojte do síťového konektoru. Do LAN konektoru připojte LAN kabel, aby kamera byla spojená s routerem. Následně na spodní části kamery zmáčkněte reset tlačítko. Po zmáčknutí tlačítka Add new device se objeví násl. obrazovka: Zmáčknutím tlačítka Wired connection se objeví obrazovka: Pokud jste kameru správně připojili k síti, zmáčknutím tlačítka Next se objeví násl. obrazovka: Aplikace rozpozná identifikátor kamery (shoduje se s číslem na spodní straně paty kamery). Zmáčknutím tlačítka + můžete kameru přidat do aplikace. Poté se objeví násl. obrazovka: 5

si zvolit i např. Living room (obývací pokoj) nebo jiné.

6 Je potřeba zadat původní heslo- 123, a následně zmáčknout Next. Můžete si tu zvolit název kamery, což v základním stavu bude identifikátor, ale můžete si zvolit i např. Living room (obývací pokoj) nebo jiné. Po zadání zmáčkněte tlačítko Confirm : Následně se objeví hlavní menu, kde kliknutím na tlačítko Přehrávání si můžete zkontrolovat obraz kamery: 6

7 IV. Používání tlačítek 1. Defense - Zapnutí/vypnutí alarmu, kamera změnu signalizuje pípnutím 2. Video playback Zpětné přehrávání videa 3. Settings - Nastavení Krok zpět do menu Spuštění nahrávání videa (na mobil) Vypnutí zvuku v mobilu (povolení odposlechu) Zapnutí alarmu Vyhotovení fotky obrazovky (uloží se do mobilu) Spustit zvukové spojení (zavolat) Nastavení rozlišení 7

V. Nastavení Device information:software verze a síťové informace o kameře Time settings: Nastavení časového pásma kamery. Picture and sound:vlastnosti videa a zvuku, nastavení úrovně nahrávání atd.

ručních signálů. Firmware update:aktualizace software kamery. Add sensor: Přidání senzoru (opc) VI. Používání kamery z PC nebo notebooku Potřebný program si můžete stáhnout i ze stránky http://www.

8 V. Nastavení Device information:software verze a síťové informace o kameře Time settings: Nastavení časového pásma kamery. Picture and sound:vlastnosti videa a zvuku, nastavení úrovně nahrávání atd. Security settings:rtsp zapnout/vypnout Network settings:změna síťového režimu na kabelový nebo WiFi Alarm settings:nastavení alarmu Record settings:nastavení nahrávání, posílání automatických nebo ručních signálů. Firmware update:aktualizace software kamery. Add sensor: Přidání senzoru (opc) VI. Používání kamery z PC nebo notebooku Potřebný program si můžete stáhnout i ze stránky kde kliknutím na CMS můžete začít se stahováním. Nainstalujte si program a spusťte ho. Když je kamera zapnutá, a síťové připojení je aktivní (přes LAN nebo WiFi), software rozpozná kameru a kliknutím na identifikační číslo na levé straně se objeví obraz kamery: Pomocí CMS software si můžete stáhnout obraz kamery na harddisk počítače a nahrávky nahrané pomocí SD karty kamery si též můžete přenést do PC. VII. Často kladené otázky 1. K: Kamera signalizuje nesprávné heslo. V: Někdo možná změnil heslo. V takovém případě anebo pokud jste zapomněli svoje heslo, delším stlačením reset tlačítka můžete obnovit původní stav. 2. K: Aplikace ukazuje kameru v off-line stavu. V: Zkontrolujte, zda je kamera správně připojená k síti, a zda je v pořádku internetové / router spojení. 3. K: Co dělat, pokud mobilní aplikace nehlásí alarm? V: Zkontrolujte, zda je zapnutý alarm a jeho signalizace v aplikaci, dále zda je aktivní alarmová funkce kamery? V nastavení mobilu zkontrolujte, zda je povolené notification pro aplikaci. 4. K: Co dělat při velkém množství falešných alarmů? 8

9 V: Aktualizujte firmware kamery (nad ) nebo aplikaci (nad ) a nastavte citlivost snímání pohybu motion detection sensitivity, md_ level = 3 (1~6, menší hodnota je citlivější) 5. K: Nahraná videa se nedají najít, nebo je není možno přehrát na SD kartě. V: Zkontrolujte, že SD karta není poškozená. Zkontrolujte, zda se shoduje nastavení kamery s časem a datem aplikace. 6. K: Kamera se nepřipojila k WiFi. V: Zkontrolujte správnost hesla. Kamera nepodporuje 5G WiFi, použijte 2.4 GHz frekvenci! VIII. Poznámky Výrobce je vývojářem aplikací a proto si vyhrazuje právo na jejich změnu. Funkce a služby kamery jakožto fungování aplikací oproti jejich popisu se mohou změnit. Pomoc k platnému fungování najdete v bodě help. VÝROBCE / IMPORTÉR /DISTRUBUTOR: GLOBAL EXPORT IMPORT KFT. H-1151 BUDAPEST SZEKELY E. U. 11. ZEMĚ PŮVODU: ČÍNA 9
