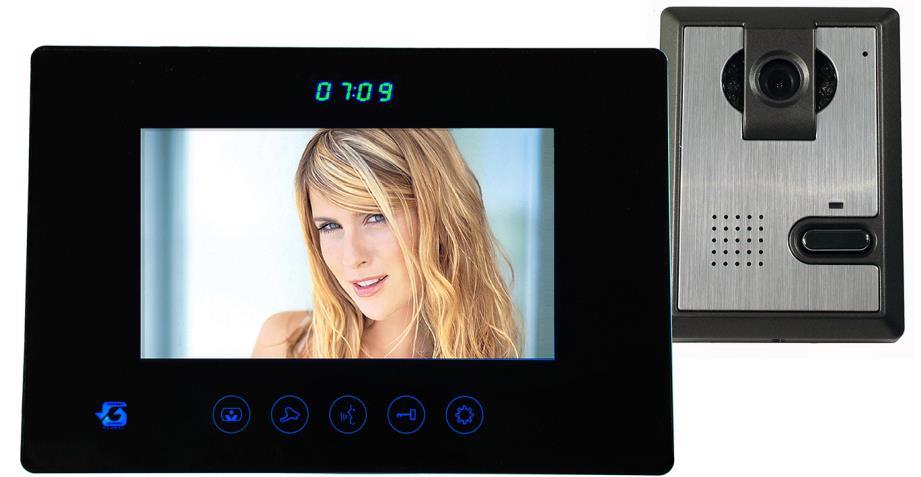

1 CZ 7 DOTYKOVÝ LCD TFT VIDEO VRÁTNÝ S BAREVNOU CMOS KAMEROU A DIGITÁLNÍMI HODINKAMI CIKKSZÁM: DF-636TS + OUT9 GE161TS+GED5. Děkujeme, že jste si vybrali námi distribuovaný produkt!

2 PŘEDSTAVENÍ DIGITÁLNÍCH HODINEK Nastavení času 1. Stiskněte delší tlačítko, dokud příslušný čas nezačne blikat. 2. Pro nastavení požadovaného času stiskněte v pozici zleva doprava. 3. Použitím tlačítek se hodnoty mohou zvýšit anebo snížit. 4. Stiskněte tlačítko, pokud chcete opustit režim nastavení času. Na venkovní sledování stiskněte tlačítko. Na LED displeji hodinek se objeví název SEE-. a při otevření dveří Stiskněte tlačítko se zobrazí nápis (čistý kontakt) a ozve se zvukový signál. Po dobu zvonění se objeví CALL na displeji hodinek. Stiskněte tlačítko a zobrazí se nápis SP- -, když si můžete povídat s návštěvníkem. Pokud jsou dveře vybavené +12 V elektrickým zámkem, pro otevření stiskněte tlačítko a na displeji se objeví LOC-. Nikdy neotvírejte zadní kryt zařízení, protože neoprávněný zásah může způsobit úder elektrickým proudem! V případě chyby nebo problému kontaktujte distributora! Zařízení je nutné namontovat na suché, čisté místo s dostatečným větráním, je nutné se vyhýbat přímému záření! Při čištění zařízení nepoužívejte žádné chemikálie, pouze suchý a měkký hadr. HLAVNÍ ČÁSTI ZAŘÍZENÍ: EXTERNÍ BAREVNÁ KAMERA 1/4 CMOS: 1 KS DOTYKOVÝ MONITOR 7 TFT LCD: 1 KS AC ADAPTÉR 230V 50Hz: 15V 1AMPER 1 KS TECHNICKÉ ÚDAJE 1. Vstupní signál: 1.0 Vpp 2. Vstupní odpor: 75 Ohm 3. Regulace jasu: 7 stupňů 4. Kamera: Barevná CMOS 5. Rozlišení kamery: 380 TV řádků Rozlišení monitoru: 420 TV řádků 6. Délka zobrazení monitoru: A. Během hovoru: 30 s B. Tlačítko sledování: 2 minuty C. Hovor: 90 s D. Alarm: 2 minuty 7. Noční vidění: IR LED 8. Počet kabelů: 4-kabelový systém, maximální vzdálenost mezi monitorem a externí jednotkou 100 m (v případě použití koaxiálního video kabelu 50 m) 4 x 0,75 mm 2 : 1 25 m, 4 x 1,5 mm 2 : 100 m 9. Úhel kamery: Zdroj: Monitor: DC 15 V adaptér 11. Teplotní rozhraní: -20 C až 55 C VŠEOBECNÉ INFORMACE Zařízení je jednoduchý a moderní video vrátný, který je vybavený plochým monitorem s hloubkou pouze 19 mm. Dotyková tlačítka umožňují jednoduché ovládání. V případě nočního používání je doporučeno osvětlit terén. Prosíme, pozorně si přečtěte manuál!

JEDNOTKY A PŘÍSLUŠENSTVÍ 1. 7 LCD TFT displej 2. Hodiny 3. View pozorovací tlačítko 4. Tlačítko alarmu 5. Tlačítko hovoru 6. Otevření elektrického zámku, v případě samostatné montáže. 7. Nastavení MONTÁŽ EXTERNÍ JEDNOTKY FELSZERELÉSE (1) 1.

Externí jednotku přišroubujte k montážní krabici. Nezapomeňte na voděodolnou izolační jednotku okolo kamery a montážní krabice. (3) 5. Připevněte PVC montážní rám. 8. Reproduktor 9.

3 JEDNOTKY A PŘÍSLUŠENSTVÍ 1. 7 LCD TFT displej 2. Hodiny 3. View pozorovací tlačítko 4. Tlačítko alarmu 5. Tlačítko hovoru 6. Otevření elektrického zámku, v případě samostatné montáže. 7. Nastavení MONTÁŽ EXTERNÍ JEDNOTKY FELSZERELÉSE (1) 1. Do stěny navrtejte díru s pomocí PVC montážní krabice. 2. Skrz otvory krabice provlékněte kabely a připevněte krabici. (3) (4) 3. Z kamerové jednotky odstraňte upevněný kryt. 4. Externí jednotku přišroubujte k montážní krabici. Nezapomeňte na voděodolnou izolační jednotku okolo kamery a montážní krabice. (3) 5. Připevněte PVC montážní rám. 8. Reproduktor 9. Nastavení sily zvonění 10. Nastavení sily zvuku 11. Nastavení sytosti 12. Nastavení jasu Kameru nikdy nevystavujte záření a dešti.! Výška montáže od podlahy cca. 1,60 m 1,65 m.

MONTÁŽ MONITORU POPIS FUNGOVÁNÍ Opatrně odstraňte ochrannou fólii na displeji monitoru a na kameře! 1. Montážní rám připevněte na stenu pomocí šroubů a ocelového rámu. 2.

Montážní výška monitoru od podlahy je cca. 1,60 m 1,65 m. 1. Návštěva stiskne tlačítko na externí jednotce. A.

Po uplynutí tohoto času se monitor po 30 s vypne. 2. Otevřením zámku vpustíte návštěvu (pokud byl zabudovaný elektrický zámek). 3. Když stisknete tlačítko, můžete si prohlédnout prostor před kamerou max.

4 MONTÁŽ MONITORU POPIS FUNGOVÁNÍ Opatrně odstraňte ochrannou fólii na displeji monitoru a na kameře! 1. Montážní rám připevněte na stenu pomocí šroubů a ocelového rámu. 2. Zapojte kabely a adaptér do zadní strany monitoru. 3. Monitor připevněte na montážní rám. Monitor nikdy nevystavujte slunečnímu záření! Montážní výška monitoru od podlahy je cca. 1,60 m 1,65 m. 1. Návštěva stiskne tlačítko na externí jednotce. A. Z monitoru se ozve hlasový signál a na displeji se objeví návštěva. B. Při stisknutí tlačítka si můžete povídat s návštěvou max. 2 min. Po uplynutí tohoto času se monitor po 30 s vypne. 2. Otevřením zámku vpustíte návštěvu (pokud byl zabudovaný elektrický zámek). 3. Když stisknete tlačítko, můžete si prohlédnout prostor před kamerou max. 0,5 min. 4. Nastavte si úroveň zvuku, jasu a kontrastu. 5. Stiskněte alarm, obratem uslyšíte signalizaci alarmu. 6. Externí kamera infra LED osvětlením napomáhá k nočnímu vidění. 7. Po delším stisknutí tlačítka a následně tlačítka nastavíte čas otevření zámku na 1 až 9 s.

PŘIPOJENÍ MONITORU MONTÁŽ EXTERNÍ JEDNOTKY Kamera 1. INFRA LED 2. MIKROFON 3. KAMERA 4. REPRODUKTOR 5. LED 6. ZVONEK (1) 1. Do stěny navrtejte díru pomocí PVC montážní krabice. 2. Kabely protáhněte skrz otvory krabice a připevněte ji.

Zámek + Při zapojení monitoru, kamery a zámku dbejte na správnou + anebo - polaritu! 4. Přišroubujte externí jednotku k montážní krabici.

5 PŘIPOJENÍ MONITORU MONTÁŽ EXTERNÍ JEDNOTKY Kamera 1. INFRA LED 2. MIKROFON 3. KAMERA 4. REPRODUKTOR 5. LED 6. ZVONEK (1) 1. Do stěny navrtejte díru pomocí PVC montážní krabice. 2. Kabely protáhněte skrz otvory krabice a připevněte ji. (3) (4) 3. Odstraňte kryt z kamerové jednotky. A. GE161TS vnitřní monitor B. GED5 externí kamera C. Síťový adaptér 1. VIDEO 2. Uzemnění 3. DC 12 V výstup 4. AUDIO 5. Zámek - 6. Zámek + Při zapojení monitoru, kamery a zámku dbejte na správnou + anebo - polaritu! 4. Přišroubujte externí jednotku k montážní krabici. Nezapomeňte na izolační jednotku okolo kamery a montážní krabice. (3) 5. Připevněte PVC montážní rám. Kameru nikdy nevystavujte silnému záření a dešti! Montážní výška od podlahy cca. 1,60 m 1,65 m IMPORTÉR / DISTRIBUTOR: GLOBAL EXPORT IMPORT KFT. H-1151 BUDAPEST SZEKELY E. U. 11. ZEMĚ PŮVODU: ČÍNA
