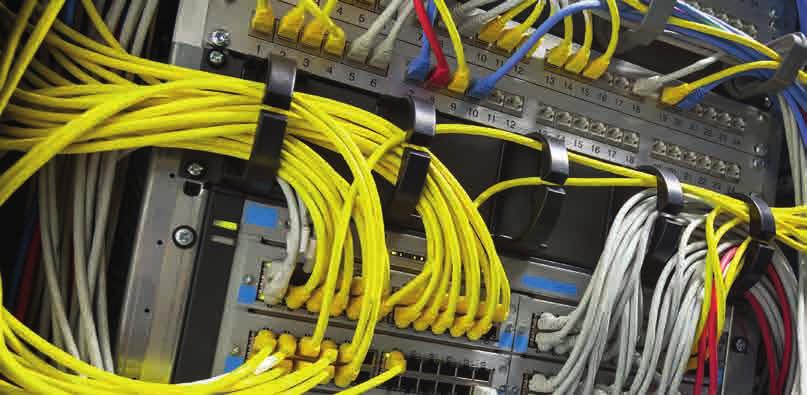

1 NASTOLTE POŘÁDEK S KABELOVÝM PŘÍSLUŠENSTVÍM Naše komponenty jsou navrženy nejen pro jednoduchou montáž a spolehlivou ochranu kabelů před poškozením či proti nepříznivým podmínkám, ale pomohou také přehledně organizovat a vést kabeláž.

2 KABELOVÉ PŘÍSLUŠENSTVÍ HADICE NA OCHRANU KABELŮ A PŘÍSLUŠENSTVÍ 278 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY 288 KABELOVÉ VÝVODKY A PŘÍSLUŠENSTVÍ 315 PRŮCHODKOVÉ PANELY

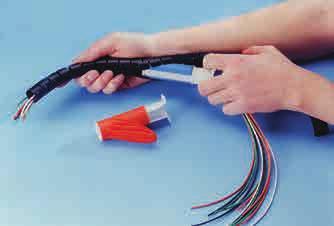

3 HADICE NA OCHRANU KABELŮ A PŘÍSLUŠENSTVÍ Rychlý ovinovač kabelů SR 1723 Polyamid nebo polypropylen Odolné vůči rozdrcení Trvanlivá ochrana vystupujících kabelů Chrání před poškozením a opotřebením bez omezení pružnosti Snadná montáž pomocí instalačního nástroje (objednává se samostatně) Příchytky pro chráničky a hadice viz strana 286 Max. Ø Materiál Barva A B C montážního nástroje svazku SHR-05-6NB Polyamid, RMS-85 Černá CAT-05-PP 100m SHR-08-6NB Polyamid, RMS-85 Černá CAT-08-PP 100m SHR-15-6NB Polyamid, RMS-85 Černá CAT-15-PP 50m SHR-20-6NB Polyamid, RMS-85 Černá CAT-20-PP 30m SHR-25-6NB Polyamid, RMS-85 Černá CAT-25-PP 20m SHR-32-6NB Polyamid, RMS-85 Černá CAT-32-PP 15m SHR-05-6V0B Polyamid UL94-V0, RMS-95 Černá CAT-05-PP 100m SHR-08-6V0B Polyamid UL94-V0, RMS-95 Černá CAT-08-PP 100m SHR-15-6V0B Polyamid UL94-V0, RMS-95 Černá CAT-15-PP 50m SHR-20-6V0B Polyamid UL94-V0, RMS-95 Černá CAT-20-PP 30m SHR-25-6V0B Polyamid UL94-V0, RMS-95 Černá CAT-25-PP 20m SHR-32-6V0B Polyamid UL94-V0, RMS-95 Černá CAT-32-PP 15m SHR-05-PPB Polypropylen, RMS-94 Černá CAT-05-PP 100m SHR-08-PPB Polypropylen, RMS-94 Černá CAT-08-PP 100m SHR-15-PPB Polypropylen, RMS-94 Černá CAT-15-PP 50m SHR-20-PPB Polypropylen, RMS-94 Černá CAT-20-PP 30m SHR-25-PPB Polypropylen, RMS-94 Černá CAT-25-PP 20m SHR-32-PPB Polypropylen, RMS-94 Černá CAT-32-PP 15m SHR-08-PPW Polypropylen, RMS-94 Bílá CAT-08-PP 100m SHR-15-PPW Polypropylen, RMS-94 Bílá CAT-15-PP 50m SHR-20-PPW Polypropylen, RMS-94 Bílá CAT-20-PP 30m SHR-25-PPW Polypropylen, RMS-94 Bílá CAT-25-PP 20m SHR-32-PPW Polypropylen, RMS-94 Bílá CAT-32-PP 15m SHR-15-PPS Polypropylen, RMS-94 Stříbrná CAT-15-PP 50m SHR-20-PPS Polypropylen, RMS-94 Stříbrná CAT-20-PP 30m SHR-25-PPS Polypropylen, RMS-94 Stříbrná CAT-25-PP 20m SHR-32-PPS Polypropylen, RMS-94 Stříbrná CAT-32-PP 15m Montážní nástroj A (mm) Max. Ø svazku B (mm) Kompatibilní s: Barva Materiál CAT-05-PP-BL SHR-05-YYY* Modrá Polypropylen, RMS-94 1 CAT-08-PP SHR-08-YYY* Oranžová/bílá Polypropylen, RMS-268 a polyacetal, RMS CAT-15-PP SHR-15-YYY* Oranžová/bílá Polypropylen, RMS-268 a polyacetal, RMS CAT-20-PP SHR-20-YYY* Oranžová/bílá Polypropylen, RMS-268 a polyacetal, RMS CAT-25-PP SHR-25-YYY* Oranžová/bílá Polypropylen, RMS-268 a polyacetal, RMS CAT-32-PP SHR-32-YYY* Oranžová/bílá Polypropylen, RMS-268 a polyacetal, RMS Nástroj je možno objednat v balení po 100 ks. Pro balení po 100 ks přidejte na konec objednacího čísla -BU (např. CAT-08-PP-BU). * YYY = materiál SHR 278 tel fax

4 HADICE NA OCHRANU KABELŮ A PŘÍSLUŠENSTVÍ Ochrana kabelových svazků HW Polyetylen, RMS-409 'OD' 'ID' Přírodní Černá OD Ø ID Ø Tloušťka stěny Pro průměr svazku W HW PE HW PE-BK HW-5-7-PE HW-5-7-PE-BK HW-8-10-PE HW-8-10-PE-BK HW PE HW PE-BK HW PE HW PE-BK HW PE HW PE-BK HW PE HW PE-BK HW PE HW PE-BK Všechny rozměry se vztahují na extrudované hadice před řezáním. Ochranná spirála SR 1794 Černý polyetylen Lehká ochranná spirála Hospodárnější možnost ochrany hadic a kabelů S d D Průměr kabelu cca D d S (mm) S B X E m S B X E m S B X E m S B X E m S B X E m S B X E m S B X E m S B X E m sales@essentracomponents.cz web 279

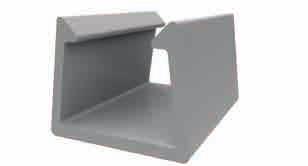

5 HADICE NA OCHRANU KABELŮ A PŘÍSLUŠENSTVÍ Samolepicí kabelový kanálek SCD Béžové RMS-409, lepidlo, RMS-15 Oboustranná lepicí páska tloušťky 1,6 Doporučené pro kabely A Rozm. B Ø svazku C KOAXIÁLNÍ POČÍTAČOVÉ SCD RG58-10 ks s délkou 1,8 m SCD RG59,62,6 Kabel 9 10 ks s délkou 1,8 m Zavírací samolepicí kabelový kanálek SRL Bílé PVC UL94-V0 Samolepicí provedení pro rychlou a jednoduchou montáž Po zavření krytu jsou kabely upevněny na požadovaném místě Nízká hmotnost a atraktivní vzhled Jedno balení obsahuje 6 ks po 1,8 m Novinka B C A W Obj. Délka číslo A B W C cca (m) v bal. SRL1-3-WH6A SRL1-5-WH6A SRL1-10-WH6A tel fax

6 Ohebný kanálek Richflex RX Šedý polypropylen, RMS-177 ; lepidlo, RMS-93 1 kus = 0,5 m HADICE NA OCHRANU KABELŮ A PŘÍSLUŠENSTVÍ Obj. A Vnitřní sekce Uchycení číslo (mm) mm2 v bal. (ks) RX Šroub 112 RX Samolepicí provedení 112 RX Šroub 84 RX Samolepicí provedení 84 RX Šroub 112 RX Samolepicí provedení 112 RX Šroub 70 RX Samolepicí provedení 70 RX Šroub 50 RX Samolepicí provedení 50 RX Šroub 50 RX Samolepicí provedení 50 RX Šroub 32 RX Samolepicí provedení 32 4,5 TYP. 8 TYP TYP 7,5 TYP 5 TYP Stand. délka 500 Perforovaný ochranný kanálek na vodiče SRWD Šedé PVC Součástí dodávky je základna i kryt Sloupky mají zářezy pro snadné odlomení Univerzální použití pro vedení a ochranu vodičů v řídicích panelech, rozvaděčových skříních a telekomunikačních zařízeních Odnímatelný kryt umožňuje manipulaci s kabely uvnitř kanálku 1 kus = 2 metry C C REF. B A D Obj. Typ číslo A B C D uchycení v bal. SRWD SRWD SRWD SRWDN SRWD SRWDN SRWD Typ Mounting uchycení Style 11 Typ Mounting uchycení Style sales@essentracomponents.cz web 281

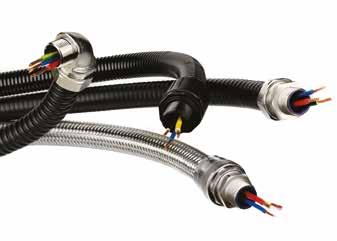

7 HADICE NA OCHRANU KABELŮ A PŘÍSLUŠENSTVÍ Hadice na ochranu kabelů Naše výrobky byly vyvinuty a testovány tak, aby splnily i ty nejnáročnější standardy kvality a normy po celém světě Nabízíme Vám: Kovové i nekovové hadice na ochranu kabelů a příslušenství Balení obsahující hadice na ochranu kabelů a koncovky s pojistnými maticemi v jednom pro jednoduchou aplikaci Kvalitní produkty, které splňují vaše každodenní potřeby Uživatelsky zajímavé produkty, které šetří váš čas při montáži Odborné poradenství Expedice v den objednání Krátká referenční příručka Kovové hadice na ochranu kabelů HADICOVÝ SYSTÉM SR 1756 Pozinkovaná ocel Třída ochrany IP Pevnost v tlaku kg/100mm Pevnost v tahu kg 20 mm jmenovitého průměru Barva IP Pozink Vysoká únavová životnost Teplotní odolnost -100 C až +300 C Ohebné Nízké nebezpečí požáru Bezhalogenové Bezhalogenové Samozhášivé Vysoká odolnost vůči otěru Vysoce odolné vůči UV záření SR 1757 Pozinkovaná ocel poplastovaná PVC IP Černá -15 C až +70 C 3 Nekovové hadice na ochranu kabelů HADICOVÝ SYSTÉM SR 1758 Polyamid Třída ochrany IP Pevnost v tlaku kg/100mm Pevnost v tahu kg 20 mm jmenovitého průměru Barva Vysoká únavová životnost IP66, IP Černá 3 Teplotní odolnost -40 C až +120 C Ohebné Nízké nebezpečí požáru Samozhášivé Vysoká odolnost vůči otěru Vysoce odolnost vůči UV záření SR 1759 Polypropylen IP40, IP Černá -20 C až +90 C tel fax

8 HADICE NA OCHRANU KABELŮ A PŘÍSLUŠENSTVÍ Hadice na ochranu kabelů z pozinkované oceli SR 1756 Pozinkovaná ocel Typické použití: podlahové rozvody v administrativních budovách Vysoká mechanická pevnost Vysoce ohebné Teplotní odolnost od -100 C do +300 C Třída ochrany IP40 při použití standardních koncovek Produkt s nízkým nebezpečím požáru Samozhášecí Vysoce oděruvzdorný Hadice na ochranu kabelů z pozinkované oceli poplastované SR 1757 Pozinkovaná ocel potažená PVC Typické použití: ochrana elektrického vedení na strojích Vysoká mechanická pevnost Vysoce ohebné Třída ochrany IP54 při použití standardních koncovek Teplotní odolnost od -15 C do +70 C Koncovky z poniklované mosazi Vlnovec Vlnovec Koncovka s pevným vnějším závitem z poniklované mosazi se skládá ze dvou dílů. Koncovku vložte do hadice a zajistěte maticí. Koncovka s pevným vnějším závitem z poniklované mosazi se skládá ze dvou dílů. Koncovku vložte do hadice a zajistěte maticí. Koncovka s otočným vnějším závitem z poniklované mosazi se skládá ze dvou dílů. Koncovku vložte do hadice a zajistěte maticí. Lze používat se závitovými uzávěry nebo zajistit pojistnou maticí. Koncovka s otočným vnějším závitem z poniklované mosazi se skládá ze dvou dílů. Koncovku vložte do hadice a zajistěte maticí. Lze používat se závitovými uzávěry nebo zajistit pojistnou maticí. Jmenovitý průměr (mm) Vnější průměr OD (mm) Vnitřní průměr ID (mm) Min. poloměr ohybu (mm) 10 m 25 m Pevné koncovky Vnější závit z poniklované mosazi Velikost metrického závitu M M M32 2 Otočné koncovky Vnější závit z poniklované mosazi Velikost metrického závitu M M M32 2 Jmenovitý průměr (mm) Vnější průměr OD (mm) Vnitřní průměr ID (mm) Min. poloměr ohybu (mm) 10 m 25 m Pevné koncovky Vnější závit z poniklované mosazi Velikost metrického závitu M M M32 2 Otočné koncovky Vnější závit z poniklované mosazi Velikost metrického závitu M M M32 2 sales@essentracomponents.cz web 283

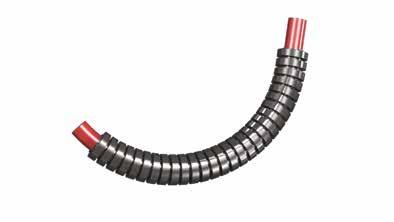

9 HADICE NA OCHRANU KABELŮ A PŘÍSLUŠENSTVÍ Polyamidové hadice na ochranu kabelů SR 1758 Černý polyamid Neobsahuje halogeny, síru a fosfor Teplotní rozsah: -40 C až 120 C (-20 C až 100 C pro pohyblivé aplikace) Vysoce ohebné s vysokou únavovou životností Vysoká mechanická pevnost a odolnost proti rozdrcení Samozhášecí Třída ochrany IP66 při použití standardních koncovek Vysoce oděruvzdorný Vysoce odolné vůči UV záření Třída ohnivzdornosti UL94-V2 Velmi odolné vůči rozpouštědlům a olejům Typické použití: ochrana elektrického vedení na strojích a v budovách OD ID Vlnovec Koleno 90 s vnějším závitem Jednodílné, tenké, rychlá montáž (dodáváno s pojistnými maticemi) Přímá koncovka s vnějším závitem Jednodílné, tenké, rychlá montáž (dodáváno s pojistnými maticemi) Polyamid Jmenovitý Vnější průměr Vnitřní průměr Min. poloměr 25 m 50 m průměr (mm) OD (mm) ID (mm) ohybu (mm) Přímá koncovka s vnějším závitem Velikost metrického závitu M M M M28 10 Koleno 90 s vnějším závitem Velikost metrického závitu M M M25 10 CT hadice na ochranu kabelů CT Černý polyamid 6, tepelně stabilizovaný, RMS-423; Polyetylen LD, RMS-421 Typ 1 Plné provedení Typ 2 Otevřené provedení Novinka Množství Tepelně stabilizovaný polyamid 6, RMS 423 Polyetylen LD, RMS-421 v bal. Typ 1 - plné provedení Typ 2 - otevřené provedení Typ 1 - plné provedení Typ 2 - otevřené provedení Ø "A" Ø "B" "C" "D" "E" CT-4.5-A-PA-BK CT-S4.5-A-PA-BK CT-4.5-A-LDPE-BK CT-S4.5-A-PE-BK m CT-8.5-A-PA-BK* CT-S8.5-A-PA-BK CT-8.5-A-LDPE-BK CT-S8.5-A-PE-BK m CT-10-A-PA-BK* CT-S10-A-PA-BK CT-10-A-LDPE-BK CT-S10-A-PE-BK m CT-12-A-PA-BK* CT-S12-A-PA-BK CT-12-A-LDPE-BK CT-S12-A-PE-BK m CT-17-A-PA-BK CT-S17-A-PA-BK CT-17-A-LDPE-BK CT-S17-A-PE-BK m CT-23-A-PA-BK CT-S23-A-PA-BK CT-23-A-LDPE-BK CT-S23-A-PE-BK m CT-29-A-PA-BK* CT-S29-A-PA-BK CT-29-A-LDPE-BK CT-S29-A-PE-BK m *Č. UL E tel fax

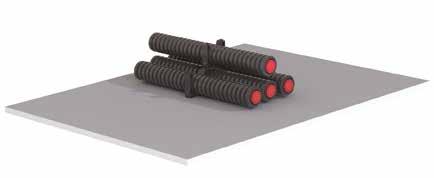

10 HADICE NA OCHRANU KABELŮ A PŘÍSLUŠENSTVÍ Polypropylenové hadice na ochranu kabelů - sada SR 1759 Černý polypropylen Balení obsahuje 10m polypropylenové hadice, 10 koncovek a 10 pojistných matic Dodáváno v praktickém balení pro jednoduchou manipulaci a skladování Typické použití: ochrana elektrického vedení v budovách, obzvláště v betonu a omítce, ochrana vedení ve strojích Třída ochrany IP66 při použití standardních koncovek Odolnost vůči kyselinám Teplotní odolnost od -20 C do +90 C Samozhášecí Velikost metrického závitu ID M M ID OD Stohovatelný držák pro CT hadice CT-HSU Polyamid 6 UL94 V0, RMS-435, černý MAX. ROZM. MIN. ROZM. 'B' ŽEBRA PRO UCHYCENÍ 'A' 'B' 'D' 'F' 'G' Min. Ø Max. Ø Pro velikost CT hadice v bal. CT-HSU7-BK CT CT-HSU9-BK CT CT-HSU11-BK CT CT-HSU16-BK CT CT-HSU21-BK CT23 50 CT-HSU29-BK CT29 25 'A' Zaklapávací svorka na hadice HLCC Černý polyamid 6.6, tepelně stabilizovaný, UL94-V2, RMS-47 "ID" "OD" Rozměry vlnovce Doporučená velikost Ø otvoru Tloušťka vlnovce (mm) v panelu stěny ID - vnitřní OD - vnější (mm) (mm) průměr průměr A B C D E F v balení HLCC-1BK HLCC-2BK sales@essentracomponents.cz web 285

11 HADICE NA OCHRANU KABELŮ A PŘÍSLUŠENSTVÍ Konektor pro CT hadice CT- MSV Černý polyamid 6 UL94-V0, RMS-435; Pojistný kroužek: POM RMS-434 Pojistná matice CGLN (dodávaná samostatně) Pojistný kroužek 'A' 'B' Ø 'C' 'D' Velikost závitu Pro rozměr vlnovce UL č. Kompatibilní pojistná matice CGLN (dodávaná samostatně) CT-MSV7-M12-BK M12 x 1.5 CT-8.5 E CGLN-M12 50 CT-MSV9-M16-BK M16 x 1.5 CT-10 E CGLN-M16 50 CT-MSV11-M16-BK M16 x 1.5 CT-12 E CGLN-M16 50 CT-MSV16-M20-BK M20 x 1.5 CT-17 E CGLN-M20 50 CT-MSV21-M25-BK M25 x 1.5 CT-23 E CGLN-M25 25 Pravoúhlý konektor pro CT hadice CT-WSV Černý polyamid 6 UL94-V0, RMS-435, pojistný kroužek: POM RMS-434 Pojistný kroužek Tělo 'A' 'B' 'C' Ø 'D' Velikost závitu Pro rozměr vlnovce Pojistná matice CGLN (dodávaná samostatně) UL č. CT-WSV9-M16-BK M16 x 1,5 CT-10 CGLN-M16 E CT-WSV11-M20-BK M20 x 1,5 CT-12 CGLN-M20 E CT-WSV16-M25-BK M25 x 1,5 CT-17 CGLN-M25 E CT-WSV21-M32-BK M32 x 1,5 CT-23 CGLN-M32 neni 25 Příchytka pro SHR (rychlý ovinovač kabelů) SHR-C Černý polyamid 6.6 UL94-V2, RMS-01 Typ 1 Typ 2 Typ 3 Typ Pro velikost SHR Uchycení "A" B C D SHR-C Zacvaknutí do otvoru prům. 6,4 v panelu tl. 0, Pro ochranné spirály SHR-C Šroub # 8 nebo M4 500 Richco velikostí SHR-20 a SHR-C SHR-25 Oboustranná lepicí páska tloušťky 0,8, RMS SHR-C Zacvaknutí do čtvercového otvoru 9,5 v panelu 0, tel fax

12 Zaklapávací hranová příchytka pro CT hadice SR 6262 Tělo z polyamidu a svorka z nerezavějící oceli AISI 302 Svorka pro uchycení na hraně tenkého materiálu Rychlá a jednoduchá montáž nasazením na hranu a zaklapnutím hadice Různé varianty uchycení Provedení pro uchycení jedné nebo dvou hadic HADICE NA OCHRANU KABELŮ A PŘÍSLUŠENSTVÍ Typ 1 Typ 2 Typ 3 Typ 4 Typ 5 Typ 6 Obj. číslo Kompatibilní s CT hadicí* Tloušťka stěny Šířka Délka Výška Výška ke středu CT hadice Typ mm NW mm NW mm NW mm NW mm NW mm NW mm NW mm NW mm NW mm x NW mm x NW mm / x NW mm NW mm NW mm NW mm NW *NW XX odpovídá označení CT hadice CT-XX nebo CT-SXX (viz tabulka na straně 284) v bal. sales@essentracomponents.cz web 287

13 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Zatlačovací ochranné záslepky SR 6275 Silikonová pryž Ochranná záslepka pro montážní otvory na kabelové vývodky Rychlá a jednoduchá montáž zatlačením Provedení pro standardní metrické a PG řady Snadná demontáž díky postrannímu úchytu Třída ochrany IP67 Značení vystupuje o 0,2 mm Značení vystupuje o 0,2 mm Značení vystupuje o 0,2 mm Značení vystupuje o 0,2 mm Pro kabelové vývodky Průměr otvoru Tloušťka stěny Metrické/PG M12 / PG M16 / PG M20 / PG11 + PG PG M25 / PG M tel fax

14 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Standardní průchodky - palcová řada SR1700/1701 Černé měkčené PVC Chrání vodiče a kabely při průchodu panely Černá termoplastická pryž (TPR) Odolává olejům a mazivům Teplotní odolnost od -40 C do 135 C TPE Ekologičtější náhrada PVC Vhodný pro náročná prostředí s širším rozsahem provozních teplot Velmi stálý materiál nabízí dlouhou provozní životnost d2-montážní h-tloušťka PVC TPR otvor (mm) stěny (mm) d1 D H v bal * * * ** d2-montážní h-tloušťka PVC TPR otvor (mm) stěny (mm) d1 D H v bal ** * VX321 s tvrdostí Shore A 43 ** Zaoblené vnitřní provedení TPE d2-montážní h-tloušťka TPE UL94-HB TPE UL94-V0 otvor (mm) stěny (mm) d1 D H v bal. HG-2 HG-2-V HG-2.5 HG-2.5-V HG-3 HG-3-V HG-3.5 HG-3.5-V HG-4 HG-4-V HG-5 HG-5-V HG-17 HG-17-V HG-6 HG-6-V HG-8 HG-8-V HG-9 HG-9-V HG-11 HG-11-V HG-10 HG-10-V HG-18 HG-18-V HG-12 HG-12-V HG-14 HG-14-V HG-16 HG-16-V sales@essentracomponents.cz web 289

15 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Standardní průchodky - metrická řada SR1700/SR1713 SR1700 černé měkčené PVC / SR1713 černá pryž EPDM Chrání vodiče a kabely při průchodu ocelovými plechy a panely EPDM - teplotně odolný materiál pro použití v náročných teplotních podmínkách -40 C až 125 C Montážní Tloušťka PVC EPDM d1 D H v bal. otvor (d2) stěny (h) Montážní Tloušťka PVC EPDM d1 D H v bal. otvor (d2) stěny (h) Rychlonasazovací průchodky SR 1702 Černé měkčené PVC / TPE, RMS-262 / silikonová pryž, RMS-368 Tvar průchodky umožňuje rychlou a jednoduchou montáž z jedné strany do požadované pozice. Černé měkčené PVC Tloušťka stěny h (mm) v bal. 1.5mm 2.0mm 3.0mm d1 d TPE/Silikonová pryž Tloušťka stěny h (mm) 1.5mm 2.0mm 3.0mm v bal. d1 d2 TPE TPE Silikonová pryž QFG QFG QFG QFG QFG QFG QFG tel fax

16 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Průchodky (IP67) SR 1703 EPDM Zaručují prachotěsné a vodotěsné uzavření Vhodné pro externí aplikace Slouží jako zátka dokud není proražena kabelem Odolává vibracím Rychlá a snadná instalace: 1. Vtlačte do otvoru 2. Proražte membránu prostrčením kabelu 3. Jemně popotáhněte kabel zpět, aby se zajistil Typ 1 Typ 2 Metrická řada (Typ 2) Montážní otvor Tloušťka Průměr (šedá) (černá) D L H stěny (mm) kabelu (mm) v bal M M M M M M M M PG řada Montážní otvor Tloušťka Průměr typ 2 (šedá) typ 2 (černá) typ 1 D L H stěny (mm) kabelu (mm) v bal LTG * PG PG PG PG PG PG PG Stupňovité průchodky SR 1709 Černé měkčené PVC Stupňovité pouzdro lze seříznout podle potřeby Vhodné na celou řadu průměrů kabelů Chrání kabely při průchodu ocelovými plechy a panely Slouží jako zátka dokud není proražena kabelem Flexibilní průchodka AHG Černá pryž EPDM, 60 Shore A, RMS-420 Max. úhel Ø6.3 h d Ø29.4 Ø t Průměr d t h kabelu (mm) Ø18 Ø Ø24 Ø kabelu Pro tl. stěny Ø otvoru AHG sales@essentracomponents.cz web 291

17 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Průchodky izolační s membránou SR 1705 Černé měkčené PVC nebo TPE, RMS-262 Tenká membrána se přizpůsobí a spolehlivě ochrání celou řadu velikostí kabelů Průhodky s prodlouženým hrdlem SR 1710 Černé měkčené PVC Poskytují mimořádnou oporu a ochranu kabelů při průchodu ocelovými plechy a panely Typ 1 Typ 1 D d2 d1 d5 h1 d4 d3 h * * na zúženém konci lze použít nákružek h2 H D d2 d 1 d3 d4 D h 1 d 1 d 2 Typ 2 Typ 2 h D d2 d1 h1 d4 d3 h h 1 h 2 D d 2 d1 d 3 Obj. číslo DGB-2.5 DGB-4 DGB-5 DGB-6 DGB-7 DGB-10 DGB-11 DGB-13 Typ Materiál PVC PVC PVC PVC PVC PVC PVC PVC PVC PVC PVC PVC PVC PVC PVC PVC PVC PVC TPE TPE TPE TPE TPE TPE TPE TPE TPE D d1 d2 h H Typ 3 D d1 d2 d3 h1 h Multi kabelová průchodka Stupňované hrdlo lze seříznout podle potřeby Velikost otvoru Pro tloušťku stěny Prům. kabelu tel fax

18 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Dvojité zasunovací průchodky SR 1753 Šedý polyetylen / termoplastický elastomer Třída ochrany IP66 Teplotní odolnost od -40 C do +80 C, krátkodobě přibližně do +100 C Prachotěsné, rychlá a jednoduchá montáž Vhodné pro materiály o tloušťce stěny více než 2mm Dvojité šroubovací průchodky SR 1752 Šedý polyetylen / termoplastický elastomer Třída ochrany IP66 Teplotní odolnost od -30 C do +80 C, krátkodobě přibližně do +100 C Prachotěsné, rychlá a jednoduchá montáž Vhodné pro montážní otvory se závitem Průměr kabelu d D Výška (mm) Velikost Průměr kabelu závitu (d) SW D Výška (mm) M16 x M20 x M25 x M32 x Odlehčovač tahu s membránou SR 1755 Šedý polyamid / termoplastický elastomer Třída ochrany IP66/67 Teplotní odolnost od -40 C do +65 C Odolné vůči UV záření Vhodné pro aplikace s omezeným prostorem Tloušťka stěny: 0,8-3,5 mm Průměr kabelu d D Výška (mm) Průchodky s membránou SR 1754 Polyamid / termoplastický elastomer Třída ochrany IP67 Teplotní odolnost od -20 C do +125 C Vhodné do hladkých otvorů Rychlá a jednoduchá montáž bez použití nástrojů Uchycení kabelů typu A (podobně jako u většiny kabelových vývodek) Těsní i před protažením kabelu Pomocí kabelu membránu prorazte Tloušťka stěny: 1,5 5,0 mm Otvor Průměr Tloušťka ve Šedá Černá Bílá h d D kabelu (mm) stěny (mm) v bal. stěně M M M M D h d sales@essentracomponents.cz web 293

19 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Průchodkové pásy SR 1712 Přírodní polyetylen nebo polyamid, RMS-413 Chrání před poškozením ostrými hranami panelu Ideální do malých poloměrů ve výřezech a otvorech panelů h Typ 1 Typ 2 H l l h H L L 4 mm 4 REF POUZE ZOUBKOVANÝ SERRATED ONLY 0,4-2,0 mm SLOT DEPTH Typ Materiál Plné provedení Zoubkované provedení L l h H (m) Polyetylen Polyetylen Polyetylen Polyetylen Polyetylen Polyetylen NGSE-1 SNGSE-1 2 Polyamid NGSE-2 SNGSE-2 2 Polyamid NGSE-2.5 SNGSE Polyamid SNGSE-3 2 Polyamid NGSE-4 SNGSE-4 2 Polyamid NGSE-5 SNGSE-5 2 Polyamid PGSE-1 SPGSE-1 2 Polyetylen (RMS-412) SPGSE Polyetylen (RMS-412) PGSE-2 SPGSE-2 2 Polyetylen (RMS-412) PGSE-2.5 SPGSE Polyetylen (RMS-412) PGSE-3 SPGSE-3 2 Polyetylen (RMS-412) SPGSE-4 2 Polyetylen (RMS-412) PGSE-5 SPGSE-5 2 Polyetylen (RMS-412) Průchodkový pás s lepidlem NGSG/SNGSG/PGSG/SPGSG Lepidlo citlivé na tlak (RMS -96) "GAP" 4 mm 0,4/1,5 mm OBĚ STRANY Pouze zoubkované provedení Barva Materiál Plné provedení Zoubkované provedení Tloušťka stěny (mm) GAP "A" B C NGSG-2 SNGSG-2 Přírodní Polyamid UL94-HB, RMS Role 30 m - SNGSG-2B Černá Polyamid UL94-HB, RMS Role 30 m NGSG-2.5 SNGSG-2.5 Přírodní Polyamid UL94-HB, RMS Role 30 m NGSG-3 SNGSG-3 Přírodní Polyamid UL94-HB, RMS Role 30 m PGSG-2 SPGSG-2 Přírodní Polyetylen, RMS Role 30 m PGSG-2B SPGSG-2B Černá Polyetylen, RMS Role 30 m PGSG-6* SPGSG-6* Přírodní Polyetylen, RMS Role 30 m PGSG-6B* - Černá Polyetylen, RMS Role 30 m PGSG-2.5 SPGSG-2.5 Přírodní Polyetylen, RMS Role 30 m PGSG-2.5B SPGSG-2.5B Černá Polyetylen, RMS Role 30 m - SPGSG-7* Přírodní Polyetylen, RMS Role 30 m PGSG-3 SPGSG-3 Přírodní Polyetylen, RMS Role 30 m PGSG-3B SPGSG-3B Černá Polyetylen, RMS Role 30 m - SPGSG-8* Přírodní Polyetylen, RMS Role 30 m *Velmi pružné provedení 294 tel fax

20 Pryžová ochrana hrany RG Černý TPE, RMS-214 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY T YP. Pro tl. stěny A B RG Role 30 m RG Role 30 m RG Role 30 m Pásek na hranu Duro-Strip DSC Šedý polyamid 6, RMS-413 Šedý polyamid 66.6, RMS-21 A ± 0,4 B ± 0.8 C Pro tl. stěny Materiál DSC Polyamid plněný MDS, RMS ks po 1,22 m DSC Polyamid, RMS ks po 1,22 m DSC Polyamid, RMS ks po 1,22 m DSC Polyamid plněný MDS, RMS ks po 1,22 m Kanálek na hranu CH Bílý polystyren, RMS-16 Typ 1 Typ 2 Typ A B Min. C D CH200X ks po 1,22 m CH15X ks po 1,22 m CH20X ks po 1,22 m sales@essentracomponents.cz web 295

21 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Plastová ochrana hrany MGS Přírodní polyamid 6.6, RMS-01 Splňuje NASM21266 Minimální poloměr ohybu 12,7 mm TYP Tl. stěny A + 0,38/-0,13 B /-0.13 C /-0.13 D /-0.13 (ks) MGS MGS MGS MGS MGS MGS MGS Kovová ochrana hrany MCG/MCGF Černá, nerezavějící ocel AISI 304, RMS-283; poplastování: polyamid 11, RMS-192 Dielektrická pevnost: 1000 V při 50 Hz Provozní teplota: -40 C až 140 C Třída ohnivzdornosti: UL94-V0 Díky své konstrukci je řada MCGF pružnější než řada MCG Typ 1 Typ 2 TYP TYP TYP * je vyznačeno na povrchu produktu Proužek barevného značení Typ T (mm) W (mm) Barva označovacího proužku, RMS-346 MCG-1N Bez označení 30m role MCG-2N Bez označení 30m role MCG-3N Bez označení 30m role MCG-4N Bez označení 30m role MCG-6N Bez označení 30m role MCGF-1N Bílá 30m role MCGF-2N Růžová 30m role MCGF-3N Žlutá 30m role Vyžadován řezný nástroj, obj. číslo nástroje MCGS-1 Kovová ochrana hrany s polštářkem MCCG Černá nerezavějící ocel AISI 304, RMS-283; poplastování: polyamid 11, RMS-192, podložení: TPE, 60 Shore D, RMS-300 Dielektrická pevnost: 1500 V při 50 Hz Rozsah provozních teplot: -40 C až 85 C Třída ohnivzdornosti: UL94-V0 TYP * je vyznačeno na povrchu produktu Tloušťka stěny T (mm) W (mm) MCCG-2N m role MCCG-3N m role MCCG-4N m role MCCG-6N m role Vyžadován řezný nástroj, obj. číslo nástroje MCGS tel fax

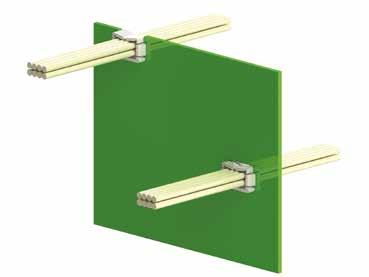

22 Kabelové sedlo do hrany panelu EWSE Polyamid 6.6 UL94-V2, RMS-01 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Typ 1 Typ 2 TYP ROZM. Doporučený montážní otvor TYP A B C D Tl. stěny Barva Typ EWSE Přírodní EWSE Přírodní EWSE Černá EWSE Přírodní EWSE Šedá Doporučený montážní otvor Kabelové sedlo do hrany panelu EWSE Přírodní polyamid 6.6, RMS-01 TYP ROZM. Montáž na hranu Montáž do průchozího otvoru Tloušťka stěny: 0.8 až 2 EWSJS sales@essentracomponents.cz web 297

23 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Kabelové sedlo na hranu HEWSE Přírodní polyamid Kabelové sedlo do hrany panelu LEWSE Přírodní polyamid Typ 1 Montážní otvor Typ 1 Montážní otvor ROZM Typ 2 Montážní otvor ROZM Typ 3 Montážní otvor Typ 2 Montážní otvor Typ 4 Montážní otvor Polyamid 6.6 UL94-V2, RMS-01 Polyamid 6.6 UL94-V0, RMS-19 Typ Tloušťka A stěny HEWSE HEWSE HEWSE HEWSE HEWSE HEWSE Tloušťka Polyamid 6.6, Polyamid 6.6 UL94-V0, Typ stěny (mm) RMS-01 RMS-19 LEWSE LEWSE LEWSE LEWSE LEWSE LEWSE LEWSE tel fax

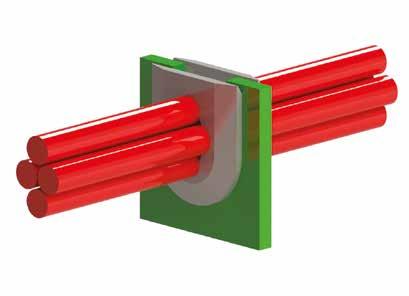

24 Kabelová průchodka STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY CGB Černá silikonová pryž, 65 Shore A, RMS-379 Stálá provozní teplota: 180 C Nákresy zobrazují již namontovaný produkt Max. tloušťka stěny CGB Kabelová průchodka CGC Přírodní polyamid 6.6 UL94-V2, RMS-01 Stálá provozní teplota: 80 C Nákresy zobrazují již namontovaný produkt PRŮŘEZ Tloušťka stěny (mm) CGC sales@essentracomponents.cz web 299

25 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Vsazovaná pouzdra SR 1706 Černý polyamid 6.6 Snadná montáž do panelu, nejsou třeba žádné nástroje Třída ohnivzdornosti UL94-V2 Chrání proti ostrým hranám otvorů v panelech d1 1.6 D h Průměr Max. tloušťka montážního otvoru stěny d1 D h PGSB PGSB PGSB PGSB PGSB PGSB PGSB PGSB PGSB PGSB PGSB PGSB PGSB PGSB PGSB PGSB Průměr Max. tloušťka montážního otvoru stěny d1 D h PGSB PGSB PGSB PGSB PGSB PGSB PGSB PGSB PGSB PGSB PGSB PGSB PGSB tel fax

26 Pouzdra Snub STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY SR 1724 Černý polyamid 6.6 (třída ohnivzdornosti: UL94-V2) h D SB SB-2 SB Průměr Max. tloušťka montážního otvoru stěny Rozměry pouzdra Průměr (mm) kabelu D h Lesklé zaslepovací zátky SR 1740 Černý polyamid 6.6 (třída ohnivzdornosti UL94-V2) Záslepka pro nevyužité otvory v panelech tloušťky až 3,2 mm Klip pro lepší uchycení v otvoru Jednoduchá a rychlá montáž Obj. Max. tloušťka číslo A B C D stěny (E) v bal sales@essentracomponents.cz web 301

27 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Otevřené/Uzavřené průchodky SR 1737 Černý polyamid 6.6 (Třída ohnivzdornosti: UL94-V2) h Univerzální centrovací pouzdra SR 1707 Černý polyamid Snadná montáž do panelu Chrání proti ostrým hranám otvorů, absorbuje vibrace Ideální na vodiče, kabely a předměty nepravidelného tvaru D D Rozměry stěny (mm) Obj. Průměr Max. tloušťka Max. vnitřní číslo D h v bal. montážního otvoru stěny prům Otevřená/Uzavřená pouzdra SR 1738 Černý polyamid 6.6 (třída ohnivzdornosti: UL94-V2) Obj. číslo Průměr montážního otvoru Max. tloušťka stěny D d1 h v bal. PGSA-0407A* PGSA-1013A* PGSA-1316A* PGSA-1519A* PGSA-1822A* PGSA-2024A1* PGSA-2024A* PGSA-2327A* PGSA-2529A* PGSB-0609A* PGSB-1A* PGSB-2A* PGSB-1013A* PGSB-3A* PGSB-1316A* PGSB-1216A* PGSB-1519A* PGSB-1822A* PGSB-9A* PGSB-4A* PGSB-5A* PGSB-6A* PGSB-7A* PGSB-8A* * UL #E h D d1 Obj. číslo Průměr montážního otvoru Max. tloušťka stěny Max. vnitřní prům. D h D h A v bal. PGSD-1* PGSD-5* PGSD-2* PGSD-6* PGSD-3* PGSD-7* PGSD-4* PGSD-8* PGSD-9* PGSD-10* PGSD-11* * UL #E Otevřená univerzální pouzdra PGSC Černý polyamid 6.6 UL94-V2 Rychlá a jednoduchá montáž Otevřená konstrukce umožňuje vložit i do otvoru, kterým již kabel prochází Pružný materiál Obj. číslo Průměr montážního otvoru (mm) Pro tloušťku stěny (mm) Maximální vnitřní průměr (mm) C v bal. A C D PGSC-1319A PGSC-1422A PGSC-1926A PGSC-2128A tel fax

28 MÁME PŘESNĚ TO, CO POTŘEBUJETE Více než produktů v sortimentu a více než 1 miliarda komponentů na skladech Objednávejte jednoduše: telefonicky, em nebo online VÍCE NEŽ NOVÝCH PRODUKTŮ CO VÁM MŮŽEME NABÍDNOUT: VZORKY ZDARMA zboží lze před nákupem vyzkoušet MALÁ BALENÍ přesně tak akorát SPOLEHLIVÉ DODÁVKY rychlá expedice TEL: FAX:

29 VÝBĚR Z NOVÝCH PRODUKTŮ AUTOMATIZACE A OVLÁDÁNÍ Viz str MADLA, RUKOJETI A OVLÁDACÍ PRVKY Viz str ZÁMKY A ZÁPADKY, PANTY A ZÁVĚSY KABELOVÉ PŘÍSLUŠENSTVÍ Viz str Viz str NÁBYTKOVÁ A PRŮMYSLOVÁ KOLEČKA Viz str OCHRANA HYDRAULICKÝCH A PNEUMATICKÝCH PRVKŮ Viz str VÍCE NEŽ PRODUKTŮ ONLINE. NEVÁHEJTE A NAVŠTIVTE NÁŠ WEB!

30 Klenuté krycí zátky STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY SR 1086 Polyamid (třída ohnivzdornosti UL94-V2) Do panelů tloušťky 1,6 až 3,2 mm Ideální k zakrytí otvorů v panelech od průměru 4,8 do 51 mm D h Rozměry stěny (mm) Rozměry zátky (mm) Černá Bílá Průměr mont. Max. tloušťka D h otvoru stěny PGM PGM PGM PGM PGM PGM PGM PGM PGM PGM PGM PGM PGM PGM PGM Rozměry stěny (mm) Rozměry zátky (mm) Max. tloušťka Černá Bílá Průměr mont. otvoru D h stěny PGM PGM PGM PGM PGM PGM PGM PGM PGM PGM PGM PGM Tloušťka stěny (mm) D d1 h h Ploché zátky SR 2041 Béžový polyamid Určeno k zakrytí otvorů v tenkých materiálech Dostupné také v bílém, šedém a černém provedení; v případě zájmu kontaktujte, prosím, naše obchodní oddělení D h1 h d1 sales@essentracomponents.cz web 305

31 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Větrací zátky SR 1798 Černý polyamid Umožňuje přístup vzduchu při větrání chladicími ventilátory, při větrání pohyblivých částí a součástí vyzařujících teplo Průměr Max. tloušťka montážního otvoru stěny D H Vsazované zátky SR 1780 Polyetylen LD Typ 1 Přírodní H Typ 1 Ideální do kovových panelů tloušťky až 3 mm Jednoduchá a rychlá montáž zatlačením Ideální pro tenké materiály Typ 2 černá h d D Obj. Typ číslo D d h H v bal Těsnicí zátka s krytím IP67 LTP Černá silikonová pryž UL94-V0, RMS-398 Třída ochrany IP 67 Ø mont. otvoru A B C Max. tloušťka stěny LTP LTP LTP LTP LTP LTP LTP tel fax

32 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY SR 1750 SR 1751 Měkčené PVC TPR D d1 d2 h H * Záslepky do plechu SR 1750/1751 SR 1750 černé měkčené PVC SR 1751 černá termoplastická pryž Ideální pro použití do plechů Odolné vůči kyselinám Termoplastická pryž - provozní teplota od -40 C do 135 C PVC - provozní teplota do 50 C H D d 1 d 2 h * plný typ, bez prohlubně na zaslepené straně baleno po ks Plné zátky SR 1795 Černá termoplastická pryž Rychlá a jednoduchá montáž Pro širokou škálu tloušťky stěny Odolává teplotám od -40 C do 135 C h d - průměr otvoru h - tloušťka stěny d Plné zátky s krytím IP67 BP Černý TPE UL94-HB Krytí IP67 při maximální tloušťce stěny Obj. Pro tloušťku Ø otvoru OD T C Materiál číslo stěny v bal. BP RMS BP RMS sales@essentracomponents.cz web 307

33 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Odlehčovací průchodky samozamykatelné SR 1742 Černý polyamid 6.6 (třída ohnivzdornosti: UL94-V2) Montážní otvor Uzamykání Pro kabely Velikost otvoru (mm) Max. tloušťka Popis dle UL / CSA Černá Bílá Velikost (mm) Profil D L1 stěny (mm) ST-100N 3.0 x x 7.6 Plochý ST-101N Kruhový ST-201N Kruhový ST-301N Kruhový Split panel - odlehčovací průchodky SR 1744 Polyamid 6.6 (třída ohnivzdornosti: UL94-V2) Bezpečně upevňuje, izoluje a chrání kabely Ochrana proti působení tahu, tlaku a kroucení, vhodné pro kulaté i ploché kabely L 1 D Uzamykací západka Montážní otvor Barva Popis dle UL / CSA Prům. kabelu (mm) Max. tloušťka stěny (mm) Velikost otvoru (mm) D L Černá SR 8R Bílá SR 8R Odlehčovací průchodka SR 1745 Černý polyamid 6.6 (třída ohnivzdornosti: UL94-V2) Navlékněte na kabel Zastrčte kolík Utáhněte Vyrovnejte kabel Barva Popis dle UL / CSA Prům. kabelu (mm) Černá ISR x tel fax

34 Odlehčovací průchodky přímé STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY SR 1730 Černý polyamid 6.6 (třída ohnivzdornosti: UL94-V2) Montážní otvory L D D d1 d1 Maximální tloušťka rámu Antirotační Oválný Pro kabely Černá Bílá Profil Velikost (mm) D d1 L Max. tloušťka stěny Plochý 2.3x x Plochý 2.3x x Plochý 2.3x x Plochý 2.3x x Plochý 3.0x Plochý 3x Plochý 3.0x Plochý 3.0x x Plochý 3.0x x Plochý 5.0x Plochý 5.0x Plochý 3x x Plochý 3x x Kruhový Kruhový Kruhový Kruhový Kruhový Kruhový Kruhový Kruhový Kruhový Kruhový Kruhový Kruhový Kruhový Kruhový Kruhový Kruhový Kruhový Kruhový Kruhový Kruhový Kruhový Kruhový Kruhový Kruhový Kruhový Kruhový sales@essentracomponents.cz web 309

35 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Odlehčovací průchodky SR 1711 Černý polyamid 6.6 Eliminuje napětí a opotřebení kabelu Teplotní odolnost až do +85 C Montážní nástroj k dispozici - obj. číslo Na kulaté nebo oválné otvory l 2 l 3 Tvar otvoru l 1 D D Montážní nástroj Obj.číslo Číslo UL Pro vodiče Pro kabely Max. tloušťka Profil Velikost (mm) D l1 l2 stěny (mm) SRB-D-3 - SP-1,SPT-1 #18/2 Plochý 3x SRB-F-1 E SPT-1 Plochý 3x Plochý 3x SRB-F-2 - SP-1,SPT-1 #18/2 Plochý 2.8x SRB-F-2 - XT (Clockwire) #18/2-2.3x SRB-F-3 E SPT-1 Plochý 3x SRB-F-4 - SP-2,SPT-2 #16/2,HPN #16/2 Plochý 4.1x SRB-F-4 - SP-2,SPT-2 #18/2,HPN #18/2-3.8x SRB-F-5 - HPN #16/3 Plochý 4.1x SRB-F-5 - SPT-2 #18/3-3.8x SRB-F-5 - SPT-3 #16/2-5.1x SRB-F-5 - SPT-3 #18/2-4.6x SRB-F-6 E SPT-1 Plochý 3x SRB-F-7 - SPT-1 #18/3-3x SRB-F-7 - HPN #18/2-3.8x SRB-F-7 - HPN #16/2-4.1x SRB-F-8 E SPT-2 Plochý 3.71x SRB-F-8 E x SRB-F-9 E SPT-2 Plochý 3.71x SRB-F-9 E x Kruhový SRB-R-1 E SVI Kruhový SRB-R-1 E SVT SRB-R-2 E SVI Kruhový SRB-R-2 E SVT Kruhový SRB-R-3 E SJT #18/3 Kruhový SRB-R-4 E SJT #18/3 Kruhový SRB-R-5 - SV,SVT #18/2 Kruhový SRB-R-5 - SV,SVT #18/ SRB-R-5 - HPD #16/ SRB-R-5 - HPD #18/ SRB-R-6 - SJ,SJT,SJO #16/2 Kruhový SRB-R-6 - SJ,SJT,SJO #18/ SRB-R-6 - SJ,SJT,SJO #16/ SRB-R-6 - SJ,SJT,SJO #18/ SRB-R-7 E SJT #16/3 Kruhový SRB-R-8 E SJT #16/3 Kruhový SRB-R-9 E SJT #14/3 Kruhový SRB-R-9 E SRB-R-10 E SJT #14/3 Kruhový SRB-R-10 E tel fax

36 Odlehčovací pouzdra SR 6280 Černý polyamid 6.6 UL94-V2 Zabraňuje vytržení kabelu ze zařízení Zabraňuje nechtěným odpojením kabelu Utěsňuje místo vstupu kabelu STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Typ 1 Typ 2 Typ 3 Typ 4 Typ 5 Obj. Max. tloušťka Typ Typ Pro vodiče číslo A B C D E stěny (mm) v bal. XSRBRA SV / 6 Ø 1000 XSRB SJT / 18.2 Ø 1000 XSRB S.P.S / 12 Ø 1000 XSRB SJT / 10.5 Ø 1000 XSRB SJT / 13.5 Ø 1000 Obj. Tloušťka Typ číslo A stěny (mm) v bal. XSRBS XSRBS XSRBS sales@essentracomponents.cz web 311

37 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Rychlonasazovací izolační pouzdro SR6442 Přírodní polyamid Chrání vodiče v závitových otvorech Nejčastěji využíváno při výrobě osvětlení Chrání a izoluje Typ 1 Typ 1 Typ 2 Typ 2 Obj. Typ číslo A B C D E F v bal OBJEDNEJTE SI VZORKY ZDARMA A VYZKOUŠEJTE ZBOŽÍ PŘED NÁKUPEM Kontaktujte nás na čísle nebo navštivte náš web tel fax

38 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Kabelová příchytka se zajištěním MLC Černý polyamid 6.6 UL94-V2, RMS-01 Příchytky montované do rámu pro zajištění napájecího kabelu ve spotřebičích Příchytky odlehčují kabel a chrání ho v kovovém výřezu Montážní otvory ROZM. ROZM. ROZM. ROZM. Pro umístění samořezného šroubu M3,5-M4 pro termoplast Ø kabelu (mm) Tloušťka stěny (mm) MLC Odlehčovací příchytka SRCCC Příchytky montované do rámu pro zajištění napájecího kabelu ve spotřebičích Příchytky odlehčují kabel a chrání ho v kovovém výřezu Typ 2 Typ 1 Obj. Polyamid 6.6 Max. Ø Montážní Typ Barva číslo UL94-V2 kabelu (mm) šrouby v bal. SRCC-1 1 RMS-48 Šedá 4.5 M SRCC-2 2 RMS-01 Černá 8 M sales@essentracomponents.cz web 313

39 STANDARDNÍ A ODLEHČOVACÍ PRŮCHODKY, KRYCÍ ZÁTKY Příchytka s prutem HMCC HMCC-2 Typ 2 Pro samořezné šrouby HMCC-1 Typ 1 ROZM. ROZM. Montážní otvory ROZM. Pro samořezné šrouby HMCC-4 Typ 4 Montážní otvory 6.85 SQ (2 PLS) HMCC-3 Typ 3 Pro samořezné šrouby ROZM. ROZM. ROZM. Pro samořezné šrouby Montážní otvory 7 SQ. (2 PLS) Montážní otvory 6.95 SQ. (2 PLS) Max. Přírodní polyamid 6.6 Černý polyamid 6.6 Přírodní polyamid 6.6 Ø svazku Samořezné Tloušťka stěny Typ UL94-V2, UL94-V2, UL94-V0, D montážní šrouby (mm) v bal. RMS-01 RMS-01 RMS-19 (mm) HMCC-1-01 HMCC-1-01BK HMCC x # HMCC-2-01 HMCC-2-01BK HMCC # HMCC-3-01 HMCC-3-01BK HMCC x M3.5, M4, # HMCC-4-01 HMCC-4-01BK HMCC x M3.5, M4, # tel fax

40 KABELOVÉ VÝVODKY A PŘÍSLUŠENSTVÍ Kabelová vývodka s metrickým závitem CG-M Tělo vývodky a matka: polyamid 6 UL94-V2, RMS-36 vnější těsnicí vývodka: CR/NBR, RMS-37 Vnitřní těsnicí vývodka: TPE, RMS-40 Těsnicí podložka: NBR, RMS-41^ Pojistné matice 'SW-1' Třída ochrany: IP68-5 Bar Teplotní odolnost: -20 C až 100 C Pro větší průměr kabelu odstraňte vnitřní těsnicí vývodku 'H' Max. Rozm. 'L' UL č. E Šedá Černá SW-1 H v bal. CGLN-M12 CGLN-M12-BK CGLN-M16 CGLN-M16-BK CGLN-M20 CGLN-M20-BK CGLN-M25 CGLN-M25-BK CGLN-M32 CGLN-M32-BK CGLN-M40 CGLN-M40-BK Velikost závitu Kabelové vývodky Velikost Prům. kabelu Doporučená hloubka otvoru Šedá Černá závitu L SW-1 H Max. v bal. Min. Ø Max. Ø pro bezzávitovou montáž CG-M12-1* CG-M12-1-BK* M CG-M16-1 CG-M16-1-BK M CG-M20-1 CG-M20-1-BK M CG-M25-1 CG-M25-1-BK M CG-M32-1^ CG-M32-1-BK^ M CG-M40-1^ CG-M40-1-BK^ M *CG-M12-1 prodává se pouze s vnější těsnicí vývodkou. ^Těsnicí podložka je součástí balení Novinka Kabelová vývodka s palcovým závitem CG-PG Tělo a matice: polyamid 6 UL94-V2, RMS-36 těsnicí vývodka: CR/NBR, RMS-37 O-kroužek: NBR, RMS-41* Třída ochrany: IP68-5 Bar Teplotní odolnost: -20 C až 100 C UL č. E Pojistné matice Šedá Černá SW-1 H v bal. CGLN-PG7 CGLN-PG7-BK CGLN-PG9 CGLN-PG9-BK CGLN-PG11 CGLN-PG11-BK CGLN-PG13.5 CGLN-PG13.5-BK CGLN-PG16 CGLN-PG16-BK CGLN-PG21 CGLN-PG21-BK CGLN-PG29 CGLN-PG29-BK CGLN-PG36 CGLN-PG36-BK 'SW-1' 'H' Max. Rozm. 'L' Velikost závitu Kabelové vývodky Velikost Prům. kabelu Doporučená hloubka otvoru Šedá Černá závitu L SW-1 H Max. v bal. Min. Ø Max. Ø pro bezzávitovou montáž CG-PG7-1 CG-PG7-1-BK PG CG-PG7-2 CG-PG7-2-BK PG CG-PG9-1 CG-PG9-1-BK PG CG-PG9-2 CG-PG9-2-BK PG CG-PG11-1 CG-PG11-1-BK PG CG-PG11-2 CG-PG11-2-BK PG CG-PG CG-PG BK PG CG-PG16-1 CG-PG16-1-BK PG CG-PG21-1 CG-PG21-1-BK PG CG-PG21-2 CG-PG21-2-BK PG CG-PG29-1* CG-PG29-1-BK* PG CG-PG36-1* CG-PG36-1-BK* PG CG-PG36-2* CG-PG36-2-BK* PG *těsnicí O-kroužek je součástí balení Novinka sales@essentracomponents.cz web 315

41 KABELOVÉ VÝVODKY A PŘÍSLUŠENSTVÍ Plastová kabelová hrdla SR 1704 Polyamid 6 Třída ochrany IP68 (při použití kompatibilních těsnění a matic z našeho sortimentu, viz str. 317) Třída ohnivzdornosti: UL94-V2 Pojistná matice a těsnicí podložka se objednává samostatně PG řada - standardní montážní závit Černá Šedá Velikost závitu Délka montážního závitu (mm) Průměr kabelu (mm) PG PG PG PG PG PG PG PG PG PG PG PG PG PG PG PG PG PG řada - dlouhý montážní závit Černá Černá Černá Šedá Šedá Šedá Velikost závitu Velikost závitu Velikost závitu Délka montážního závitu (mm) Délka montážního závitu (mm) Délka montážního závitu (mm) Průměr kabelu (mm) Průměr kabelu (mm) Průměr kabelu (mm) PG PG PG PG PG PG PG PG PG PG PG PG PG PG PG PG Metrická řada - dlouhý montážní závit M12 x M12 x M16 x M16 x M20 x M20 x M25 x M25 x M32 x M32 x M40 x M40 x M50 x M63 x NPT řada " NPT " NPT " NPT " NPT " NPT " NPT Metrická řada - standardní montážní závit Černá Šedá Bílá Modrá Červená Velikost závitu Délka montážního závitu (mm) Průměr kabelu (mm) M12 x M12 x M16 x M16 x W B R M20 x W B R M20 x W B R M25 x W B R M25 x M32 x M32 x M40 x M40 x M50 x M50 x M63 x M63 x tel fax

42 Upevňovací matice a těsnění pro kabelové vývodky SR 1741/1729 Polyamid 6, mosaz a neopren KABELOVÉ VÝVODKY A PŘÍSLUŠENSTVÍ Polyamidová matice Mosazná matice Těsnění pro plastové vývodky Těsnění pro mosazné vývodky Polyamid 6 / Neopren Matice Těsnění Velikost Obj. Černá Šedá závitu S h číslo PG PG PG PG PG PG PG PG PG PG M12 x M16 x M20 x M25 x M32 x M40 x M50 x M63 x " NPT " NPT " NPT " NPT Mosaz / Neopren Matice Podložka Velikost závitu S h PG PG PG PG PG PG PG PG PG PG M12 x M16 x M20 x M25 x M32 x M40 x M50 x M63 x " NPT " NPT /4" NPT " NPT Kabelové vývodky se spirálou SR 1714 Polyamid 6 Upevňovací matice a těsnění dostupné samostatně; teplotní odolnost od -30 C do +80 C Metrická řada Černá Šedá Barva Velikost závitu Velikost závitu Délka montážního závitu (mm) Délka montážního závitu (mm) Průměr kabelu (mm) Průměr kabelu (mm) M12 x M16 x M20 x M25 x NPT řada Černá 3 8" NPT Černá 1 2" NPT PG řada Černá Šedá Velikost závitu Délka montážního závitu (mm) Průměr kabelu (mm) PG PG PG PG PG PG sales@essentracomponents.cz web 317

43 KABELOVÉ VÝVODKY A PŘÍSLUŠENSTVÍ Kabelové vývodky s jednoduchou montáží Polyamid 6 UL94 V2 Rychlá a jednoduchá montáž, díky matici nemusí mít montážní otvor vyřezán závit Třída ochrany IP68 až do tlaku 5 bar Teplotní odolnost: -20 C až +100 C Novinka Černá (RAL 9005) Světle šedá (RAL 7001) Tmavě šedá (RAL 7035) Velikost závitu Ø montážního otvoru Pro tloušťku stěny (mm) H C SW1 SW M M M M Nerezové kabelové vývodky SR6462 Nerezavějící ocel A2 Třída ochrany podle normy EN : IP 68 do 5 bar (30 min) Třída ochrany podle normy DIN T9: IP 69K Provozní teplota od -40 C do 100 C, krátkodobě až +120 C Těsnění: EPDM Metrická řada Obj. číslo Velikost závitu Délka montážního závitu (mm) Průměr kabelu (mm) v bal M12 x M16 x M20 x M25 x M32 x M40 x M50 x M63 x tel fax

44 KABELOVÉ VÝVODKY A PŘÍSLUŠENSTVÍ Mosazné kabelové vývodky SR 1717 Poniklovaná mosaz Třída ochrany IP68 za použití těsnění Upevňovací matice a těsnění dostupné samostatně Provozní teplota: -20 C až 85 C V souladu s CE normou Metrická řada Velikost závitu Délka montážního závitu (mm) Průměr kabelu (mm) M12 x M12 x M16 x M16 x M20 x M20 x M25 x M25 x M32 x M32 x M40 x M40 x M50 x M50 x M63 x M63 x Řada NPT Velikost závitu Délka montážního závitu (mm) Průměr kabelu (mm) " NPT " NPT " NPT " NPT " NPT " NPT " NPT " NPT PG řada Velikost závitu Délka montážního závitu (mm) Průměr kabelu (mm) PG PG PG PG PG PG PG PG PG PG PG PG PG PG PG PG PG PG Mosazné kabelové vývodky - premium Poniklovaná mosaz Třída ohnivzdornosti vnitřní vložky UL94 HB Třída ochrany IP68 (až do tlaku 10 bar, dle normy EN 62444) Teplotní odolnost: -40 C až +100 C Novinka Velikost závitu C C2 C1 L SW1 Sw2 H M M M M M M M M sales@essentracomponents.cz web 319

45 KABELOVÉ VÝVODKY A PŘÍSLUŠENSTVÍ ATEX - kabelové vývodky pro nízké napětí SR6464 Polyamid Pro základní bezpečnost Ochrana proti výbuchu: II 2 G EX e II II 2 D Ex td A21 IP68 Certifikace: PTB 05 ATEX 1068 X Třída ochrany podle normy EN : IP68 Třída ochrany podle normy DIN T9: IP 69K Žáruvzdornost: zkouška žhavou smyčkou 750 C podle EN Provozní teplota: -40 C do 75 C Obj. číslo D - velikost závitu L (mm) Průměr kabelu (mm) v bal M16 x M20 x M25 x M32 x M40 x M50 x M63 x Kabelové vývodky ATEX SR6463 Černý polyamid Bezpečnostní prvek Ochrana proti výbuchu: II 2 G EX e II II 2 D Ex td A21 IP68 Certifikace: PTB 05 ATEX 1068 X Třída ochrany podle normy EN : IP68 do 5 bar (30 min) Třída ochrany podle normy DIN T9: IP 69K Žáruvzdornost: zkouška žhavou smyčkou 750 C podle EN Provozní teplota: -40 C do 75 C Obj. číslo D - velikost závitu L (mm) Průměr kabelu (mm) v bal M16 x M20 x M25 x M32 x M40 x M50 x M63 x ATEX - kabelové vývodky do výbušného prostředí SR 1763 Poniklovaná mosaz Ochrana proti výbuchu: II 2 G EX e II II 2 D Ex td A21 IP68 Certifikace: PTB 04 ATEX 1112 X Třída ochrany podle normy EN : IP68 do 5 bar (30 min) Třída ochrany podle normy DIN T9: IP69K Provozní teplota: -40 C do 75 C D - velikost závitu L (mm) Průměr kabelu (mm) M12 x M16 x M20 x M25 x M32 x M40 x M50 x M63 x tel fax

46 KABELOVÉ VÝVODKY A PŘÍSLUŠENSTVÍ Závitové redukce pro kabelové vývodky - plastové Polyamid 6 Redukce závitových otvorů na menší rozměr závitu Třída ochrany až IP68 v závislosti na použitých komponentech Teplotní odolnost: -40 C až +100 C Novinka Černá Tmavě šedá (RAL 7035) A B L SW1 H v bal M16 x 1.5 M12 x M20 x 1.5 M12 x M20 x 1.5 M16 x M25 x 1.5 M12 x M25 x 1.5 M16 x M25 x 1.5 M20 x M32 x 1.5 M12 x M32 x 1.5 M16 x M32 x 1.5 M20 x M32 x 1.5 M25 x M40 x 1.5 M16 x M40 x 1.5 M20 x M40 x 1.5 M25 x M40 x 1.5 M32 x M50 x 1.5 M20 x M50 x 1.5 M25 x M50 x 1.5 M32 x M50 x 1.5 M40 x M63 x 1.5 M25 x M63 x 1.5 M32 x M63 x 1.5 M40 x M63 x 1.5 M50 x Závitové redukce pro kabelové vývodky - mosazné Poniklovaná mosaz Redukce závitových otvorů na menší rozměr závitu Třída ochrany až IP68 v závislosti na použitých komponentech Teplotní odolnost: -40 C až +100 C Novinka A B L SW1 H v bal M16 x 1.5 M12 x M20 x 1.5 M12 x M20 x 1.5 M16 x M25 x 1.5 M16 x M25 x 1.5 M20 x M32 x 1.5 M16 x M32 x 1.5 M20 x M32 x 1.5 M25 x M40 x 1.5 M20 x M40 x 1.5 M25 x M40 x 1.5 M32 x M50 x 1.5 M25 x M50 x 1.5 M32 x M50 x 1.5 M40 x M63 x 1.5 M32 x M63 x 1.5 M40 x M63 x 1.5 M50 x sales@essentracomponents.cz web 321

47 KOMPLETNÍ SORTIMENT KOMPONENTŮ ACCESS SOLUTIONS - Neváhejte a vyžádejte si náš speciální katalog komponentů pro dveře, dvířka, přístupové panely a kryty strojů a zařízení ZÁMKY A ZÁPADKY Viz str PRŮMYSLOVÉ UZÁVĚRY A MAGNETY Viz str NÁBYTKOVÉ ZÁMKY Viz str Viz str PANTY A ZÁVĚSY ACCESS SOLUTIONS ESSENTRA KOMPRESNÍ ZÁMKY A ZÁPADKY ACCESS SOLUTIONS TEL sales@essentracomponents.co.uk Singapore Malaysia Thailand 238A Thomson 38 C Jalan Tun Dr 116/3 Soi United Road Kingdom AwangUnited Kingdom Thiantalay 24, Essentra #25-04/05 Components, Novena Bayan Essentra Lepas, Components, BangkhunthianLangford Square Locks, PenangBedesway Bede Chaitalay Trading Estate, Road, Kidlington, Singapore Malaysia Bedesway, Thakam, Oxon, Jarrow, Bangkhunthian, OX5 1HX Tyne & Wear, Bangkok NE32 3ET India No. 3 (Old Plot nos. 18 & 23) 3rd Main Road Peenya Industrial Area, Phase 1 Yeshwantpur Hobli Bangalore India Australia 32 Clyde street, Rydalmere NSW 2116, Australia. TEL Viz str Volejte

48 Vývodky pro více kabelů SR 6264 Tělo: polyamid, těsnění: pryž EPDM Vložka s více otvory pro kabely Lisovaná těsnicí podložka Třída ochrany podle normy EN : IP 68 do 5 bar (30 min) Provozní teplota od -40 C do +100 C KABELOVÉ VÝVODKY A PŘÍSLUŠENSTVÍ Tělo kabelové vývodky D-typ a velikost závitu Barva L TL Průměr kabelu v bal Metrický M12 x 1,5 Šedá RAL Metrický M16 x 1,5 Šedá RAL Metrický M20 x 1,5 Šedá RAL Metrický M25 x 1,5 Šedá RAL Metrický M32 x 1,5 Šedá RAL Metrický M40 x 1,5 Šedá RAL Metrický M12 x 1,5 Černá RAL Metrický M16 x 1,5 Černá RAL Metrický M20 x 1,5 Černá RAL Metrický M25 x 1,5 Černá RAL Metrický M32 x 1,5 Černá RAL Metrický M40 x 1,5 Černá RAL Vícenásobná těsnicí vložka D-typ a velikost závitu Počet kabelů Průměr kabelu M12 x M12 x M16 x M16 x M20 x M20 x M25 x M25 x M25 x M32 x M32 x M40 x Upevňovací matice D-typ a velikost závitu Barva TL Metrický M12 x 1,5 Šedá RAL Metrický M16 x 1,5 Šedá RAL Metrický M20 x 1,5 Šedá RAL Metrický M25 x 1,5 Šedá RAL Metrický M32 x 1,5 Šedá RAL Metrický M40 x 1,5 Šedá RAL Metrický M12 x 1,5 Černá RAL Metrický M16 x 1,5 Černá RAL Metrický M20 x 1,5 Černá RAL Metrický M25 x 1,5 Černá RAL Metrický M32 x 1,5 Černá RAL Metrický M40 x 1,5 Černá RAL Kompletní produkt tvoří tělo vývodky, těsnicí vložka a upevňovací matice sales@essentracomponents.cz web 323

49 KABELOVÉ VÝVODKY A PŘÍSLUŠENSTVÍ EMC kabelové vývodky SR 6266 Poniklovaná mosaz Metrické závity Navrženo pro montáž a ochranu stíněných kabelů Třída ochrany podle normy EN : IP 68 do 5 bar (30 min) Provozní teplota: -20 C až +100 C Snižuje vyzařování elektromagnetického šumu Upevňovací matici nutno objednat samostatně Typ 1 Přítlačný kužel Typ 2 Typ 1 - upevňovací matice Typ 2 - pojistná matice Typ 1 - s přítlačným prstencem Průměr kabelu D - Velikost závitu L - Celková délka TL Délka závitu SW - velikost klíče E M12 x E 4-8 M16 x E 6-12 M20 x E M25 x E M32 x E M40 x E M12 x E 4-8 M16 x E 6-12 M20 x E M25 x E M32 x E M40 x Typ 2 - s přítlačným kuželem Prům. kabelu D Velikost závitu L Celková délka TL Délka závitu SW - velikost klíče M12 x M16 x M20 x M25 x M32 x M40 x Upevňovací matice D Velikost závitu SW - velikost klíče TL Délka závitu Typ M12 x M16 x M20 x M25 x M32 x M40 x M12 x M16 x M20 x M25 x M32 x M40 x tel fax

50 KABELOVÉ VÝVODKY A PŘÍSLUŠENSTVÍ Ventilační zátky SR6260 Polyamid 6 V2, akrylátový polymer, těsnění z pryže NBR Umožňuje průchod vzduchu ventilačním otvorem, ale brání pronikání vlhkosti a prachu Zabraňuje nárůstu tlaku v uvnitř zařízení Zabraňuje selhání těsnění nebo problémům s přístupem kvůli rozdílným tlakům Tři různé stupně propustnosti Typ 1 Typ 2 Typ 3 Typ 4 Typ 5 Typ 6 Typ 7 Typ 8 Šedá RAL Šedá RAL Černá RAL Uchycení Propustnost Typ v bal. Velikost závitu TL TD H D při 70 mbar (l/h) E E E Krátký závit M12X1, E E E Dlouhý závit M12X1, E E E Zacvaknutím bez závitu E E E Krátký závit M12X1, E E E Krátký závit M16X1, E E E Krátký závit M20X1, E E E Krátký závit M12X1, E E Dlouhý závit M12X1, E E E Zacvaknutím bez závitu E E E Krátký závit M12X1, E E E Krátký závit M16X1, E E E Krátký závit M20X1, E E E Dlouhý závit M40X1, E E E Krátký závit M12X1, E E E Dlouhý závit M12X1, E E E Zacvaknutím bez závitu E E E Krátký závit M12X1, E E E Krátký závit M16X1, E E E Krátký závit M20X1, Nerezavějící ocel, akrylátový polymer Uchycení Propustnost Typ v bal. Velikost závitu TD TL H D při 70 mbar (l/h) E Nízký profil M4 X E Dlouhý závit M12 x E Krátký závit M12 x E Krátký závit M16 x E Dlouhý závit M16 x E Krátký závit M20 x E Dlouhý závit M20 x sales@essentracomponents.cz web 325

51 KABELOVÉ VÝVODKY A PŘÍSLUŠENSTVÍ Ventilační zátky - plastové Polyamid 6 UL94 V0 Zabraňuje nárůstu tlaku v zařízení a brání pronikání vlhkosti a nečistot dovnitř zařízení Třída ochrany IP68 0,6 bar Teplotní odolnost: -40 C až +100 C Novinka Ventilační zátky - nerezové Nerezavějící ocel AISI 303 Zabraňuje nárůstu tlaku v zařízení a brání pronikání vlhkosti a nečistot dovnitř zařízení Třída ochrany IP68 0,6 bar Teplotní odolnost: -40 C až +100 C Novinka Černá Šedá A L SW1 H v bal M12 x M12 x M20 x M40 x A L SW1 H v bal M12 x M20 x M40 x Záslepky montážních otvorů kabelových vývodek SR 1782 Polyamid 6.6 nebo mosaz K zaslepení nepoužitých otvorů pro kabelové vývodky PG řada - polyamid Černá Šedá d D H h PG PG PG PG PG PG PG PG PG PG D H h d Metrická řada - polyamid Černá Šedá d D H h M12 x M16 x M20 x M25 x M32 x M40 x M50 x M63 x PG řada - mosaz d D H h PG PG PG PG PG PG PG PG Metrická řada - mosaz d D H h M12 x M16 x M20 x M25 x M32 x M40 x M50 x M63 x tel fax

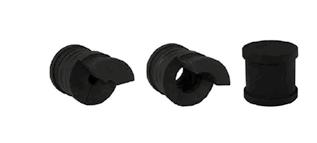

52 PRŮCHODKOVÉ PANELY Průchodkový panel - rozebíratelný Polyamid 6 UL94 V0 Umožňuje rychlou a jednoduchou montáž a výměnu kabeláže na zařízení Panel i jednotlivé průchodky se objednávají samostatně Třída ochrany IP65 Teplotní odolnost: -30 C až +100 C Novinka Průchodkový panel Průchodky - TPE TPV Mont. otvor L L1 H H1 Počet otvorů pro průchodky Množ v bal x x x x x C L H Da * *Uzavřené provedení bez otvoru (záslepka) sales@essentracomponents.cz web 327

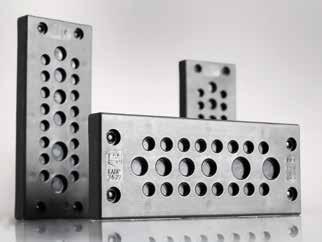

53 PRŮCHODKOVÉ PANELY Průchodkový panel Polyamid 6 UL94 V0 Umožňuje rychlou a jednoduchou montáž a výměnu kabeláže na zařízení Průchodky pro různé průměry kabelů Třída ochrany IP66 Teplotní odolnost: -30 C až +100 C Počty jednotlivých průchodek pro kabely s průměrem (mm) OTÁZKY? ZAVOLEJTE NÁM Naši poradci pro služby zákazníkům Vám pomohou najít správný produkt pro Váš projekt. Volejte tel fax
