1 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ FAKULTA STAVEBNÍ Katedra technologie staveb BAKALÁ SKÁ PRÁCE Stavebn technologický projekt Bytový d m Písková, Praha 4 5. ešení za ízení staveništ Vedoucí bakalá ské práce: Ing. Tomáš Váchal, Arquitecto Técnico

2 OBSAH 5.1 Technická zpráva 5.2 Situace širších vztahu s posouzením dopravních cest 5.3 Výkres za ízení staveništ II. fáze 5.4 Výkres za ízení staveništ III. fáze

3 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ FAKULTA STAVEBNÍ Katedra technologie staveb BAKALÁ SKÁ PRÁCE Stavebn technologický projekt Bytový d m Písková, Praha 4 5. ešení za ízení staveništ Vedoucí bakalá ské práce: Ing. Tomáš Váchal, Arquitecto Técnico

4 OBSAH 5.1 Technická zpráva Informace o rozsahu a stavu staveništ, jeho oplocení, deponie, p íjezdy a p ístupy na staveništ Významné sít technické infrastruktury Napojení staveništ na zdroje vody a elektrické energie Zásobování staveništ vodou Úpravy z hlediska bezpečnosti a ochrany zdraví t etích osob Uspo ádání a bezpečnost staveništ z hlediska ochrany ve ejných zájm ešení za ízení staveništ Oplocení staveništ Staveništní bu ky použit na stavb Dimenzování staveništních bun k Zpevn né komunikace Sklady a skládky ešení vertikální dopravy Stanovení podmínek pro provád ní stavby z hlediska bezpečnosti a ochrany zdraví Podmínky pro ochranu životního prost edí p i výstavb Orientační lh ty výstavby a p ehled rozhodujících dílčích termín Situace širších vztah s posouzením dopravních cest Vjezdy a výjezdy na/ze staveništ Odvoz suti a zeminy Doprava čerstvého betonu Doprava betoná ské výztuže

5 5.2.5 Doprava stavebního materiálu Doprava betonové dlažby Výkres za ízení staveništ II. fáze Výkres za ízení staveništ III. fáze

6 5 ešení za ízení staveništ 5.1 Technická zpráva Informace o rozsahu a stavu staveništ, jeho oplocení, deponie, p íjezdy a p ístupy na staveništ Zájmové území se nachází v Pískové ulici v pražských Mod anech. Objekt bude situován v jižní části stavebního pozemku investora. Jedná se pozemek č.parc.2864/9 o rozloze 1232 m 2 a pozemek č.parc.2864/5 o rozloze 864 m 2. Vzhledem k velikosti dané stavby budou pro za ízení staveništ využity pozemky m sta Prahy. V ulici Písková bude proveden dočasný zábor části p ilehlé komunikace a komunikace pro p ší, pozemek č.parc.3ř31/8, dále bude využit pozemek č.parc.2864/11 severn od dané stavby. Stávající doprava v ulici Písková nebude p erušena. V rámci p ípravných prací bude provedeno vyčišt ní staveništ a sejmutí skrývky ornice, p ípadná stavební su bude odvezena na p íslušnou skládku a ádn zlikvidována (poz statky zdemolovaného objektu). P ed zahájením stavebních prací budou vytyčeny stávající sít technické infrastruktury a bude provedena p eložka stávajícího vedení VN22. Oplocení staveništ bude dílcové nepr hledné. Vjezdy a výjezdy jsou navrženy v jihovýchodní části staveništ, v n kterých p ípadech zásobování materiálem bude vykládka probíhat v severní části staveništ, kde je navrženo rozebíratelné oplocení. Za ízení staveništ bude umíst no v severní části a bude odd leno od probíhající výstavby Významné sít technické infrastruktury Na daném pozemku se nachází tyto sít technické infrastruktury: - Podzemní vedení VN bude p eloženo - Podzemní vedení horkovod bude p eloženo - Nadzemní Kabelové vedení telekomunikace určené k demontáži Dále je určena k demontáží stávající deš ová kanalizace (drenáž), stávající vodovod a vedení NN. 4

7 Veškerá stávající infrastruktura bude p ed zahájením prací vytyčena Napojení staveništ na zdroje vody a elektrické energie Zásobování staveništ vodou Maximální pot eba vody pro provozní účely Zásobování vodou pro provozní účely bude ešeno napojením na stávající rozvod na pozemku. P ipojení bude osazeno m ícím za ízením. K nejvyšší spot eb vody pro provozní účely bude docházet p i betonáži nosné konstrukce (zpracování čerstvého betonu a ošet ování bet. konstrukcí). Qn= (Pn * kn) / (t * 3600) Qn... vte inová spot eba vody Pn... spot eba vody za sm nu (tabulková hodnota) kn... koeficient nerovnom rnosti pro danou spot ebu (tabulková hodnota) t... doba odb ru vody Qn = (175 * 97 * 1,6) / (10 * 3600) Qn = 0,75 l/s Maximální pot eba pitné vody Zásobování vodou pro bu kovišt bude ešeno dočasným napojením na vodovod v blízkosti stavebních bun k. Qn= (Pn * kn) / (t * 3600) Qn... vte inová spot eba vody Pn... spot eba vody za sm nu (tabulková hodnota) kn... koeficient nerovnom rnosti pro danou spot ebu (tabulková hodnota) t... doba odb ru vody Tabulka 1: Pot eba pitné vody (vlastní tvorba) Činnost St ední norma kn t (h) Max. počet pracovník Životní pot eby pracovník 40 2, Hygienické pot eby pracovník (sprchy) 45 2,

8 Qn = 42*(40*2,7+45*2,7) 8*3600 Qn = 0,335 l/s Zásobování staveništ vodou pro požární účely V p ípad požáru bude využito stávajícího hydrantu, který se nachází v severní části staveništ vedle bu kovišt. Q = V * N Q... celkové množství požární vody [l/s] V... pot eba požární vody (tabulková hodnota) N... součinitel (tabulková hodnota) V = 10 m 3 - Pot eba požární vody dle obestav ného prostoru požárního úseku - Požární zatížení šaten s kovovými sk í kami, umýváren, záchod je kg/m 2 N = 1,8 - stupe požární bezpečnost požárního úseku II - požárn d lící konstrukce smíšené Q = 10 * 1,8 = 18 l/s Zásobování staveništ elektrickou energií Zásobování bu kovišt elektrickou energií bude ešeno napojením na sousedící objekt. Pro pot ebu staveništ bude dodávka zajišt na napojením na p ípojku elektrické energie pro budoucí objekt. Stanovení maximálního zdánlivého p íkonu: S = K / cos * ( 1 * P1 + 2 * P2 + 3 * P3) S... maximální současný zdánlivý p íkon K... koeficient ztrát nap tí v síti (1,1) 1... pr m rný součinitel náročnosti elektromotor (0,7) 6

9 2... pr m rný součinitel náročnosti venkovního osv tlení (1,0) 3... pr m rný součinitel náročnosti vnit ního osv tlení (0,8) cos... pr m rný účiník spot ebič (0,5-0,8) P1... součet štítkových výkon elektromotor P2... součet výkon venkovního osv tlení P3... součet výkon vnit ního osv tlení a topidel P íkon pro pot eby bu kovišt vnit ní osv tlení, vytáp ní bun k Tabulka 2: Zásobování staveništ elektrickou energií bu kovišt (vlastní tvorba) Název M rný výkon na [W/m.j.] m.j. Množství Celkem [kw] Kancelá e 20 m ,90 Umývárny, šatny, záchody 10 m ,90 Uzav ené sklady 3 m ,14 Vytáp ní bun k 2000 ks 9 18,00 Celkem [kw] 19,95 P íkon pro pot eby stavby Tabulka 3: Zásobování staveništ elektrickou energií pot eby stavby (vlastní tvorba) Název M rný výkon m.j. Množství Celkem [kw] Osv tlení stavby 0,8 W/m 2 m ,84 V žový je áb Liebherr 37 kw ks 1 37,00 Stavební výtah 7,5 kw ks 1 7,50 Celkem [kw] 46,34 Likvidace splaškových a deš ových vod Splaškové vody z bu kovišt budou odvád ny do kanalizační stoky napojením na sousedící objekt. Deš ové vody staveništ budou likvidovány vsakováním. Deš ové vody čerpané z výkopu budou odvedeny do stávající šachty deš ové kanalizace na pozemku. 7

10 Voda z oplachu vozidel bude svedena do kalové jímky a následn odvedena do kanalizace Úpravy z hlediska bezpečnosti a ochrany zdraví t etích osob Prostor staveništ bude oplocen a zabezpečen tak, aby byl vyloučen vstup nepovolaným osobám. Mimo staveništ bude vymezen zákaz manipulace s b emeny. Z d vodu záboru komunikace pro p ší bude stanovena náhradní trasa, která bude ádn označena. Stavba musí být provád na za odborného dozoru Uspo ádání a bezpečnost staveništ z hlediska ochrany ve ejných zájm Znečišt ná vozidla budou p ed výjezdem ze staveništ ádn očišt na. Stavba nevyžaduje omezení stávajícího silničního provozu nebo uzavírku ve ejné komunikace a návrh objízdní trasy. Veškeré ve ejné plochy dotčené stavbu budou vždy uvedeny do p vodního stavu. Ve ejné plochy vymezené pro stavbu (zábor), budou po dokončení prací očišt ny, vyspraveny, p ípadn zatravn ny ešení za ízení staveništ Oplocení staveništ Oplocení staveništ bude zajišt no mobilními plotovými dílci o výšce 2,0 m. V místech, kde se nachází stávající drát ný plot bude použita zakrývací tkanina. Obrázek 1: Mobilní oplocení Typ SP 31(200) [18] 8

11 Staveništní bu ky použit na stavb Pro danou stavbu budou použity tyto typy bun k. Bu ka pro ostrahu staveništ, vrátnice Obrázek 2: Stavební bu ka AB 3 pro ostrahu [1] Stavební bu ky s volným vnit ním prostorem Kancelá e vedení stavby, pro administrativu a p ípadná jednání na stavb, šatny pro zam stnance. Spojením více kontejner k sob bez vnit ních st n vzniknou sestavy, které se dají využít jako velké mezi sebou propojené a pr chozí kancelá e. Obrázek 3: Stavební bu ka AB 6/2,5 m [1] 9

12 Hygienické zázemí Obrázek 4: Sanitárníí bu ka SAN-600 [1] Obrázek 5: Sanitární bu ka SAN-1 D/WC [1] Skladový kontejner Obrázek 6: Skladový kontejner 20 [1] 10

13 Mobilní toaleta (1,2 x 1,2 x 2,3 m) Obrázek 7: Mobilní toaleta TOI TOI [24] Dimenzování staveništních bun k Fáze II Hrubá stavba Staveništ je navrženo na II. a III. fázi výstavby. V druhé fázi se bude na staveništi nacházet 32 pracovník, ve t etí maximáln 42 pracovník. Zázemí stavby bude dimenzováno dle t chto zásad. [15] - Kancelá e pro vedoucí pracovníky, v p ípadn že není zasedací místnost, mají minimáln 20 m 2 podlahové plochy. - Na každých 15 pracovník p ipadá 1 umyvadlo. - Na každých 20 pracovník p ipadá 1 sprchová kabina. - Počet záchod se dimenzuje dle tabulky 1. Tabulka 4: Dimenzování záchod [15] 11

14 Požadavky na sociální zázemí pro výstavbu bytového domu v ulici Písková jsou zpracovány v tabulce 2. Tabulka 5: Požadavky na za ízení staveništ (vlastní tvorba) Požadavek Minimum pro danou fázi výstavby II. fáze III. fáze 32 pracovník 42 pracovník Šatny 1,25m 2 /prac. 40 m 2 52,5m 2 Umývárny 0,25m 2 /prac. 8 m 2 10,5 m 2 Umyvadla 1ks/15prac. 3ks 3ks Sprchy 1ks/20prac. 2ks 3ks wc 1 sedadlo do 10 žen 2 sedadla + 2mušle do 50 muž Návrh pro II. fázi výstavby: - 3 x kancelá - 3 x šatna - 1 x umývárna 1 x WC, 1 x umyvadlo, 1 x sprcha, šatna - 1 x umývárna 2 x WC, 2 x pisoár, 4 x umyvadlo, 2 x sprcha - 1 x mobilní WC - 5 x sklad Návrh pro III. Fázi výstavby: - 3 x kancelá - 4 x šatna - 1 x umývárna 1 x WC, 1 x umyvadlo, 1 x sprcha, šatna - 1 x umývárna 2 x WC, 2 x pisoár, 4 x umyvadlo, 2 x sprcha - 1 x mobilní WC - 5 x sklad Zpevn né komunikace Pro pot eby stavby bude využito p evážn stávajících zpevn ných ploch, dále jsou navrženy zpevn né plochy ze silničních panel uložených do št rkopískového lože a zpevn ní ploch št rkovým podsypem. 12

15 Sklady a skládky Pro krátkodobé uložení materiál a pro uložení lehčích materiálu bude zhotoven podklad ze št rkopísku na zhutn ném terénu. Pro dlouhodobé uložení materiál a pro uložení t žších materiál bude zhotoven podklad ze silničních panel uložených do št rkopískového lože. Deponie Veškerá vyt žená zemina bude odvezena na p íslušnou skládku. Bedn ní a betoná ská výztuž Nejv tší množství výztuže bude zapot ebí p i armování stropní desky 1.PP. Orientační navrženy rozm r skládky je 8 x 5 m. Výztuž bude opat ena identifikačními štítky. Bedn ní bude skladováno na otev ené skládce o rozm rech 8 x 5 m. Kusový materiál Množství palet cihelných blok pro 3.NP maximální plocha zdiva na jedno podlaží v objektu. Tabulka 6: Spot eba cihelných blok (Vlastní tvorba na základ [27]) Zdící materiál [m 2 ] [ks/m 2] Množství na palet [ks] Počet palet [ks] Porotherm 8 145, ,7 Porotherm 11,5 73, ,1 Porotherm 11,5 AKU 242, ,2 Na vyzd ní vnit ních p íček v 3.NP je pot eba 38 palet. Množství materiálu, které musí být uloženo v p ípad p edzásobení na maximální časový úsek: Z = Q*n / T + A = 38*2/6 + 17= 30 palet Z...zásoba materiálu v p íslušných m rných jednotkách Q..spot eba materiálu v plánovaném období (ve stejných jednotkách) n...časová norma zásob materiálu doba p edzásobení (dny) 13

16 T...trvání plánovaného období (ve dnech) A...množství materiálu, které je dopraveno jedním dopravním prost edkem Palety budou uloženy ve 3 adách po 5 paletách a 2 na sob. Rozm r skládky na zdivo bude 7,3 x 4,1 m. Mezi adami palet bude ponechán pr chozí prostor min 0,65 m. Sypký materiál v pytlích Sypký materiál v pytlích bude skladován v uzav ených skladech tak, aby nedošlo k poškození vodou a vlhkostí, p i ruční manipulaci do výšky 1,5 m, p i manipulaci strojní max. do výšky 3 m. Uložení drobného materiálu Drobný materiálu, ná adí a p ístroje, p ípadn dražší materiály budou uskladn ny v uzav ených uzamykatelných skladech. Stavební odpad Na staveništi bude umíst n kontejner na stavební odpad o objemu ř m 3 a rozm rech 2,1 x 3,5 m, který bude pravideln vyvážen ešení vertikální dopravy Vertikální doprava je zajišt na stavebním je ábem a stavebním výtahem. Návrh stavebního výtahu Pro danou stavbu byl navržen stavební výtah GEDA ERA 1200 Z/ZP. Technické parametry [22] Nosnost kg Rychlost zdvihu 24 m/min Max. výška 100 m Napájení 400V / 32A Rozm ry koše 140 x 200 x 110 cm Návrh stavebního je ábu Návrh stavebního je ábu je obsažen v kapitole

17 5.1.7 Stanovení podmínek pro provád ní stavby z hlediska bezpečnosti a ochrany zdraví Na stavb budou dodržovány veškeré platné bezpečnostní p edpisy, vztahující se k BOZP a PO. Všichni pracovníci na stavb musí být proškoleni v rámci bezpečnosti práce a pravideln doškolováni. Všichni pracovníci na stavb musí být vybaveni OOPP (pracovní p ilba, pracovní od v, pracovní obuv a rukavice). Pohybuje-li se pracovník v dosahu stavebních stroj, zdvihacích za ízení apod., je povinen jej zam stnavatel vybavit navíc reflexní vestou s vysokou viditelností. V p ípad pohybu v blízkosti stavebních stroj a zdvihacích za ízení, bude pracovník vybaven reflexní vestou. p edpisy: Bezpečnost ochrany zdraví p i práci na staveništi se bude ídit t mito - Na ízení vlády 5ř1/2006 Sb., o bližších minimálních požadavcích bezpečnost a ochranu zdraví p i práci na staveništích (aktualizováno sbírkou p edpis č. 136/2016 Sb.). - Na ízení vlády č. 362/2005 Sb., o bližších požadavcích na bezpečnost a ochranu zdraví p i práci na pracovištích s nebezpečím pádu z výšky nebo do hloubky. - Na ízení vlády č.378/2001 S., kterým se stanoví bližší požadavky na bezpečný provoz a používání stroj, technických za ízení a ná adí. - Na ízení vlády č. 21/2003 Sb., kterým se stanoví technické požadavky na osobní ochranné prost edky - Zákon č. 30ř/2006 Sb., kterým se upravují další požadavky bezpečnosti a ochrany zdraví p i práci v pracovn právních vztazích a o zajišt ní bezpečnosti a ochrany zdraví p i činnosti nebo poskytování služeb mimo pracovn právní vztahy (Novela z.č. 88/2016 Sb. z ) Podmínky pro ochranu životního prost edí p i výstavb Hlučné a bourací práce budou provád ny pouze v pracovních dnech v dob od 7 do 21hodin a o víkendech od 8 do 16 h. 15

18 Stroje a mechanismy budou udržovány v dobrém technickém stavu, tak aby nedocházelo k samovolnému úniku nebezpečných látek a bude vypracován havarijní plán pro p ípad úniku. Za ízení staveništ bude napojeno na kanalizační stoku (p ed uvedením do provozu prob hnou zkoušky t snosti) a bude zajišt n pravidelný odvoz fekálií z mobilního WC. Veškerý odpad bude umís ován na místa k tomu určena a bude likvidován v souladu s p íslušnými p edpisy Ochrana životního prost edí p i výstavb se bude ídit t mito p edpisy: - zákona č. 17/1řř2 Sb. O životním prost edí, ve zn ní novely č.100/2001 Sb. - Zákon č.254/2001 Sb., zákon o vodách. - Zákon č. 201/2012 Sb., o ochran ovzduší. - Na ízení vlády č. 272/2011 Sb., ochran zdraví p ed nep íznivými účinky hluku a vibrací. - Zákon č. 185/2001 Sb., odpadech. ve zn ní novely č.2ř8/2016 Sb Orientační lh ty výstavby a p ehled rozhodujících dílčích termín Zahájení výstavby: 18.února 201ř Dokončení výstavby: 3.listopadu 2020 Dobra trvání: 625 kalendá ních dn 430 pracovních dn 5.2 Situace širších vztah s posouzením dopravních cest Vjezdy a výjezdy na/ze staveništ Stavební pozemek se nachází v pražských Mod anech a p iléhá k ulici Písková. Staveništ bude p ístupné p ímo z komunikace. Vjezdy a výjezdy jsou up esn ny ve výkresu za ízení staveništ (5.3 Výkres za ízení staveništ II.fáze, 5.4 Výkres za ízení staveništ III.fáze). 16

19 Obrázek 8: Umíst ní stavby [10] Odvoz suti a zeminy - Poskytovatel služeb: EKOPRAG s.r.o. - Adresa: Dobronická 8ř2, Praha 4 - Vzdálenost: 4,7 km - Doba jízdy: ř min Obrázek 9: Trasa odvoz suti a zeminy [10] 17

20 5.2.3 Doprava čerstvého betonu - Dodavatel: ZAPA beton a.s., betonárna Kačerov - Adresa: Ke Garážím Praha 4 - Vzdálenost: ř,2 km - Doba jízdy: 12 min Obrázek 10: Trasa doprava čerstvého betonu [10] 18

21 5.2.4 Doprava betoná ské výztuže - Dodavatel: KONDOR s.r.o., Prodejna Radotín - Adresa: Praha 5, Výpadová Vzdálenost: 12,5 km - Doba jízdy: 17 min Obrázek 11: Trasa Doprava betoná ské výztuže [10] 19

22 5.2.5 Doprava stavebního materiálu - Dodavatel: Stavebniny DEK Praha Vestec - Adresa: Nad Jezerem 588, Vestec - Vzdálenost: 8,3 km - Doba jízdy: 15 min Obrázek 12: Trasa Doprava stavebního materiálu [10] 20

23 5.2.6 Doprava betonové dlažby - Dodavatel: BEB, s.r.o. - Adresa: Malá Tyršovka 37ř/1, Praha 4 Mod any - Vzdálenost: 1,8 km - Doba jízdy: 4 min Obrázek 13: Trasa Doprava betonové dlažby [10] 5.3 Výkres za ízení staveništ II. fáze 5.4 Výkres za ízení staveništ III. fáze 21

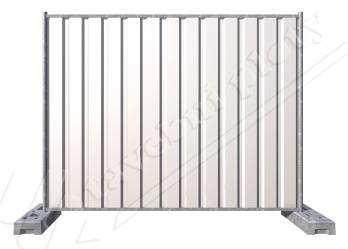

24 Seznam obrázk Obrázek 1: Mobilní oplocení Typ SP 31(200) [18]... 8 Obrázek 2: Stavební bu ka AB 3 pro ostrahu [1]... 9 Obrázek 3: Stavební bu ka AB 6/2,5 m [1]... 9 Obrázek 4: Sanitárníí bu ka SAN-600 [1] Obrázek 5: Sanitární bu ka SAN-1 D/WC [1] Obrázek 6: Skladový kontejner 20 [1] Obrázek 7: Mobilní toaleta TOI TOI [24] Obrázek 8: Umíst ní stavby [10] Obrázek ř: Trasa odvoz suti a zeminy [10] Obrázek 10: Trasa doprava čerstvého betonu [10] Obrázek 11: Trasa Doprava betoná ské výztuže [10] Obrázek 12: Trasa Doprava stavebního materiálu [10] Obrázek 13: Trasa Doprava betonové dlažby [10] Seznam tabulek Tabulka 1: Pot eba pitné vody (vlastní tvorba)... 5 Tabulka 2: Zásobování staveništ elektrickou energií bu kovišt (vlastní tvorba)... 7 Tabulka 3: Zásobování staveništ elektrickou energií pot eby stavby (vlastní tvorba)... 7 Tabulka 4: Dimenzování záchod [15] Tabulka 5: Požadavky na za ízení staveništ (vlastní tvorba) Tabulka 6: Spot eba cihelných blok (Vlastní tvorba na základ [27])

25 2864/7 LEGENDA STÁVAJÍCÍ OBJEKTY 2870/4 STÁVAJÍCÍ ZPEVN NÉ PLOCHY 2864/ /15 Rozvad č pro bu kovišt Staveništní vodom r Bu kovišt - 3 patra (viz legenda) STÁVAJÍCÍ CHODNÍK (PO DOKONČENÍ STAVBY BUDE UVEDEN DO P VODNÍHO STAVU) NOV ZPEVN NÁ PLOCHA - ŠT RKOVÝ PODSYP BETONOVÉ PANELY ZAKÁZANÝ PROSTOR - ZÁKAZ JE ÁBU POHYBU S B EMENY 2864/ /11 Kontejnery na t íd ný odpad 4000 Odd lený prostor bu kovišt Zpevn ná plocha - betonové panely Skládka p íčk.zdiva Skládka bedn ní 2870/6 H80 HRANICE POZEMK DLE KATASTRU NEMOVITOSTÍ STÁVAJÍCÍ DRÁT NÝ PLOT - OPAT EN ZAKRÝVACÍ TKANINOU STÁVAJÍCÍ KANALIZACE DEŠ OVÁ STÁVAJÍCÍ KANALIZACE SPLAŠKOVÁ STÁVAJÍCÍ VODOVOD PODZEMNÍ KABELOVÉ VEDENÍ NN PODZEMNÍ KABELOVÉ VEDENÍ VN22 HYDRANT DN80 P ÍPOJKA DEŠ OVÉ KANALIZACE DN200 - VNIT NÍ ROZVOD OPLOCENÍ STAVENIŠT, PLOTOVÉ DÍLCE NEPR HLEDNÉ,v.2 m STAVENIŠTNÍ VEDENÍ VODY 3000 STAVENIŠTNÍ VEDENÍ KANALIZACE 8000 Skládka výztuže 1930 STAVENIŠTNÍ VEDENÍ NN HLAVNÍ ROZVAD Č + HL.VYPÍNAČ + ELEKTROM R STAVENIŠTNÍ ROZVAD Č STAVEBNÍ JE ÁB / MÍSTO ODB RU VODY MÍSTO ODB RU ELEKT INY HALOGENOVÉ SVÍTIDLO 5350 Zast ešení proti pádu p edm tu P ÍJEZD VOZIDEL ODJEZD VOZIDEL Max. horizontální dosah čerpadla - 46,8 m STÁVAJÍCÍ TRAFOSTANICE / Rozvad č pro stav.je áb a objekt SO 01 ±0,000 = m.n.m Lávka + zast ešení proti pádu p edm tu Rozvad č pro objekt Max. horizontální dosah čerpadla - 46,8 m Délka ramene 41,5 m Max.dosah je ábu 40,0 m kg /10 LEGENDA BU KOVIŠT 1.PATRO 2.PATRO 3.PATRO Sociální za ízení Sklad ná adí a materiálu Sklad ná adí a materiálu LEGENDA BOZP LÉKÁRNIČKA Sklad ná adí a materiálu Sociální za ízení Šatna Šatna Šatna Soc. za ízení pro vedení Vedení stavby Vedení stavby Vedení stavby VJEZD/VÝJEZD VOZIDEL STAVBY KT 3931/ /9 2864/6 Skladovací kontejner Skladovací kontejner 8710 wc Záporová st na Kontejner na odpad 2,1x3,5 m Napojení elektro, elektrom r, totalstop Napojení na stávající rozvod, vodom r, HUV 3931/8 Písková ulice Záporová st na 2.Pozice čerpadla Rozvad č pro ostrahu a osv tlení 4000 Ostraha staveništ 2870/7 3931/11 OHLAŠOVNA ÚRAZ HASÍCÍ P ÍSTROJ OHLAŠOVNA POŽÁRU SHROMAŽDIŠT VSTUP POUZE S OOPP OMEZENÍ RYCHLOSTI OZNAČENÍ EL.ROZVAD ČE TOTAL STOP MANIPULACE S B EMENY

26 2864/7 LEGENDA STÁVAJÍCÍ OBJEKTY 2870/4 STÁVAJÍCÍ ZPEVN NÉ PLOCHY 2864/ /15 Rozvad č pro bu kovišt Bu kovišt - 3 patra (viz legenda) STÁVAJÍCÍ CHODNÍK (PO DOKONČENÍ STAVBY BUDE UVEDEN DO P VODNÍHO STAVU) NOV ZPEVN NÁ PLOCHA - ŠT RKOVÝ PODSYP BETONOVÉ PANELY HRANICE POZEMK DLE KATASTRU NEMOVITOSTÍ STÁVAJÍCÍ DRÁT NÝ PLOT - OPAT EN ZAKRÝVACÍ TKANINOU 2864/ /11 Kontejnery na t íd ný odpad Odd lený prostor bu kovišt /6 H80 STÁVAJÍCÍ KANALIZACE DEŠ OVÁ STÁVAJÍCÍ KANALIZACE SPLAŠKOVÁ STÁVAJÍCÍ VODOVOD PODZEMNÍ KABELOVÉ VEDENÍ NN PODZEMNÍ KABELOVÉ VEDENÍ VN22 HYDRANT DN80 P ÍPOJKA DEŠ OVÉ KANALIZACE DN200 - VNIT NÍ ROZVOD P ÍPOJKA SPLAŠKOVÉ KANALIZACE DN200 P ÍPOJKA VODY PE50 - DL.3M P ÍPOJKA VEDENÍ NN - KABEL CYKY 4B(3x120+70MM)-26m Skladovací kontejner OPLOCENÍ STAVENIŠT, PLOTOVÉ DÍLCE NEPR HLEDNÉ,v.2,0m STAVENIŠTNÍ VEDENÍ VODY STAVENIŠTNÍ VEDENÍ KANALIZACE Kontejner na odpad 2,1x3,5 m 8000 Skládka STAVENIŠTNÍ VEDENÍ NN HLAVNÍ ROZVAD Č + HL.VYPÍNAČ + ELEKTROM R STAVENIŠTNÍ ROZVAD Č Zast ešení proti pádu p edm tu MÍSTO ODB RU VODY MÍSTO ODB RU ELEKT INY HALOGENOVÉ SVÍTIDLO 2864/ objektu Vstup do P ÍJEZD VOZIDEL ODJEZD VOZIDEL LEGENDA BU KOVIŠT KT 3931/10 STÁVAJÍCÍ TRAFOSTANICE 2864/6 Skladovací kontejner 3931/9 Skladovací kontejner Silo SMS 8482 Stavební výtah Rozvad č pro stav.výtah wc Lešení Kontejner na odpad 2,1x3,5 m Napojení elektro, elektrom r, totalstop Napojení na stávající rozvod, vodom r, HUV SO 01 ±0,000 = m.n.m Lávka + zast ešení proti pádu p edm tu 3931/ Vstup do objektu /5 Autodomíchávač s čerpadlem - anhydrit Písková ulice Rozvad č pro ostrahu a osv tlení Ostraha staveništ 2870/7 2864/ /11 1.PATRO 2.PATRO 3.PATRO Sociální za ízení Šatna Sklad ná adí a materiálu LEGENDA BOZP LÉKÁRNIČKA Sklad ná adí a materiálu OHLAŠOVNA ÚRAZ HASÍCÍ P ÍSTROJ OHLAŠOVNA POŽÁRU SHROMAŽDIŠT Sociální za ízení VSTUP POUZE S OOPP Šatna Šatna Šatna Soc. za ízení pro vedení TOTAL STOP Vedení stavby Vedení stavby OZNAČENÍ EL.ROZVAD ČE MANIPULACE S B EMENY Vedení stavby VJEZD/VÝJEZD VOZIDEL STAVBY OMEZENÍ RYCHLOSTI
