TECHNICKÁ ZPRÁVA D.2.3.1

Rozměr: px
Začít zobrazení ze stránky:

Download "TECHNICKÁ ZPRÁVA D.2.3.1"

Transkript

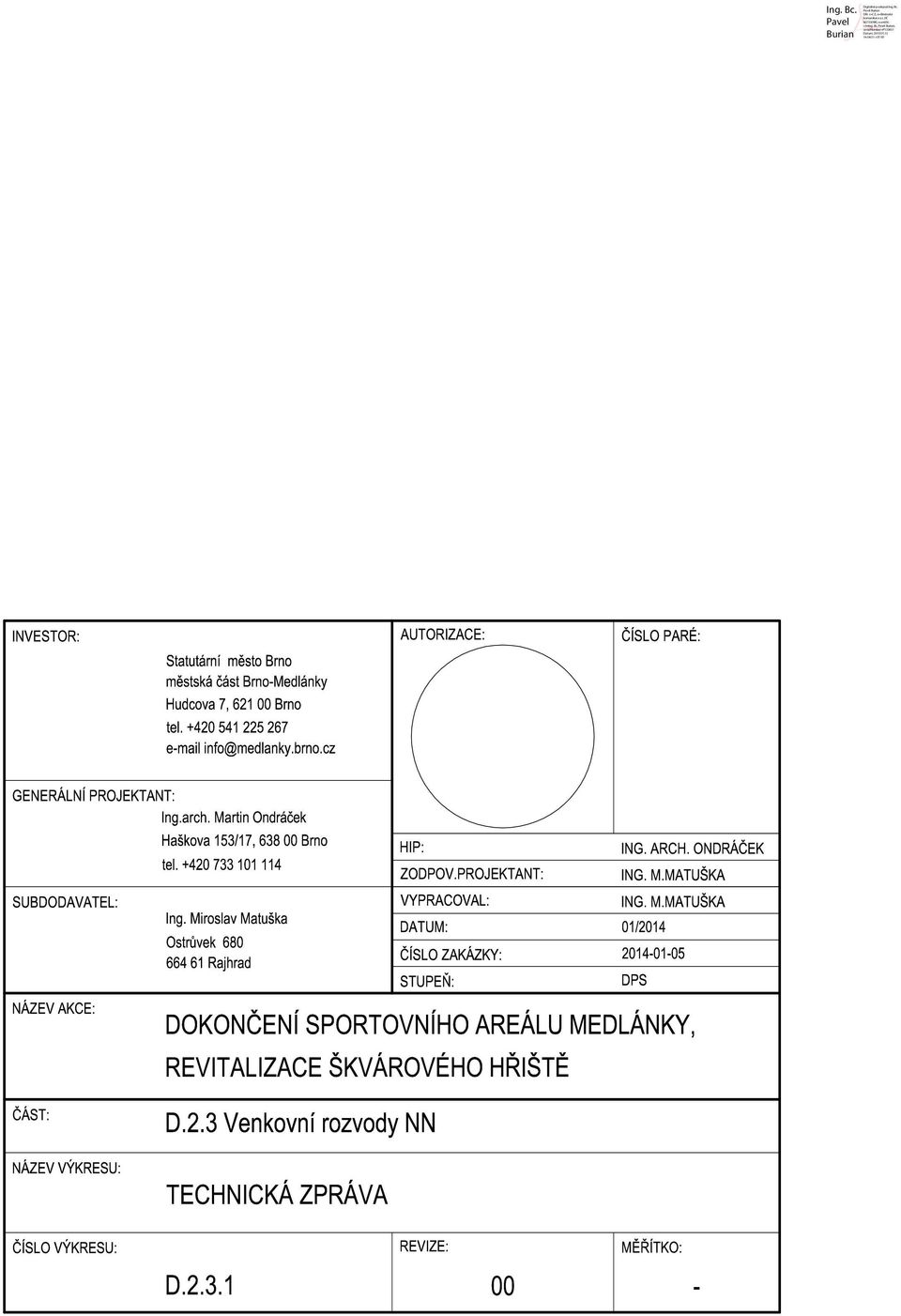

1

2 Obsah 1. Účel a rozsah projektu Projekt neřeší Výchozí podklady Výchozí závazné normativní dokumenty Určení vnějších vlivů Elektrické napájení Ochrana před úrazem elektrickým proudem Bilance elektrické energie Úbytky napětí Kompenzace účiníku Technické řešení Měření spotřeby elektrické energie Připojení ke zdroji elektrické energie Rozvaděče Světelná instalace Silová instalace Uzemnění Požadavky na krytí el.zařízení a schválení dovážených el. zařízení Bezpečnost práce Stavební úpravy Údržba

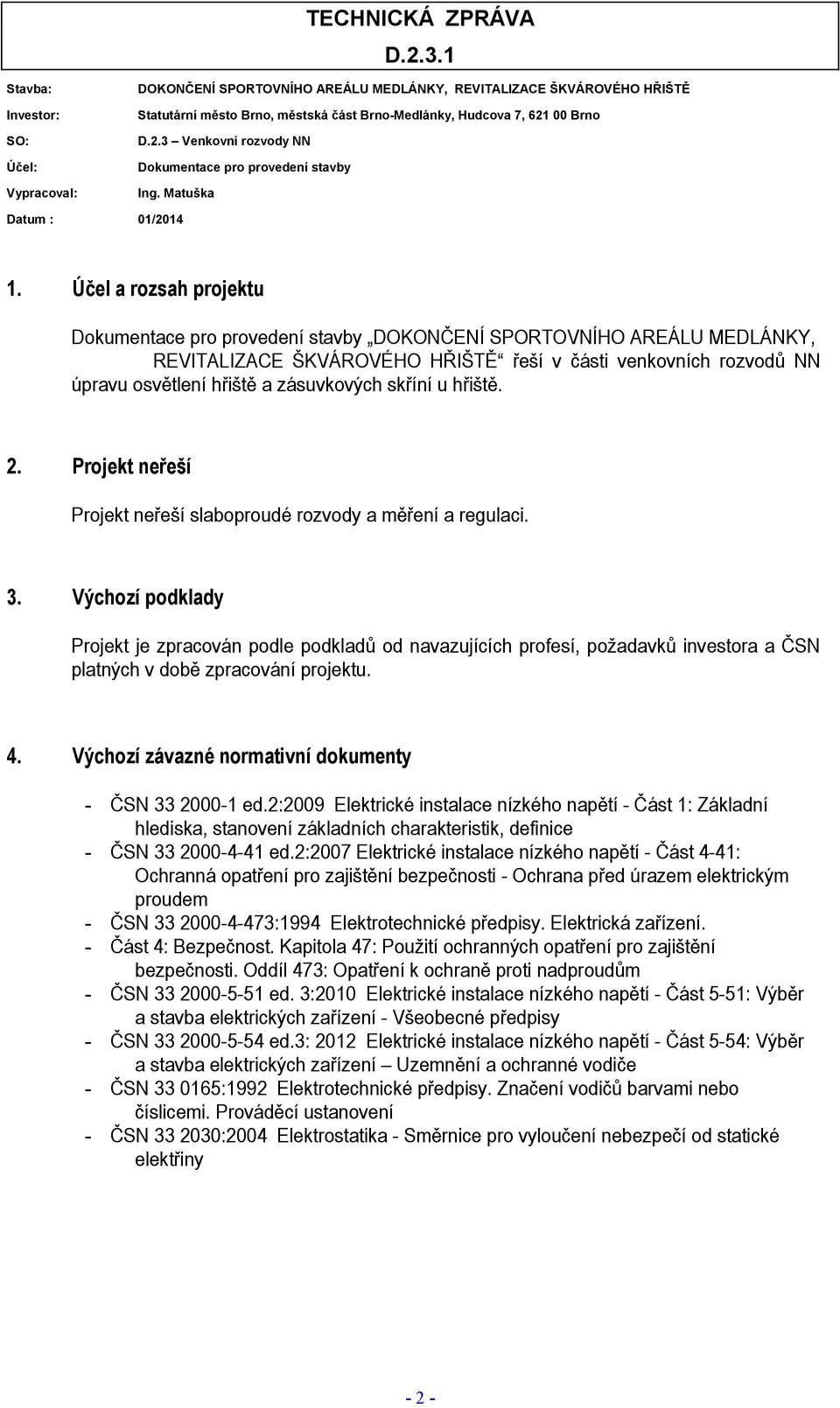

3 1. Účel a rozsah projektu DOKONČENÍ SPORTOVNÍHO AREÁLU MEDLÁNKY, REVITALIZACE ŠKVÁROVÉHO HŘIŠTĚ řeší v části venkovních rozvodů NN úpravu osvětlení hřiště a zásuvkových skříní u hřiště. 2. Projekt neřeší Projekt neřeší slaboproudé rozvody a měření a regulaci. 3. Výchozí podklady Projekt je zpracován podle podkladů od navazujících profesí, požadavků investora a ČSN platných v době zpracování projektu. 4. Výchozí závazné normativní dokumenty - ČSN ed.2:2009 Elektrické instalace nízkého napětí - Část 1: Základní hlediska, stanovení základních charakteristik, definice - ČSN ed.2:2007 Elektrické instalace nízkého napětí - Část 4-41: Ochranná opatření pro zajištění bezpečnosti - Ochrana před úrazem elektrickým proudem - ČSN :1994 Elektrotechnické předpisy. Elektrická zařízení. - Část 4: Bezpečnost. Kapitola 47: Použití ochranných opatření pro zajištění bezpečnosti. Oddíl 473: Opatření k ochraně proti nadproudům - ČSN ed. 3:2010 Elektrické instalace nízkého napětí - Část 5-51: Výběr a stavba elektrických zařízení - Všeobecné předpisy - ČSN ed.3: 2012 Elektrické instalace nízkého napětí - Část 5-54: Výběr a stavba elektrických zařízení Uzemnění a ochranné vodiče - ČSN :1992 Elektrotechnické předpisy. Značení vodičů barvami nebo číslicemi. Prováděcí ustanovení - ČSN :2004 Elektrostatika - Směrnice pro vyloučení nebezpečí od statické elektřiny - 2 -

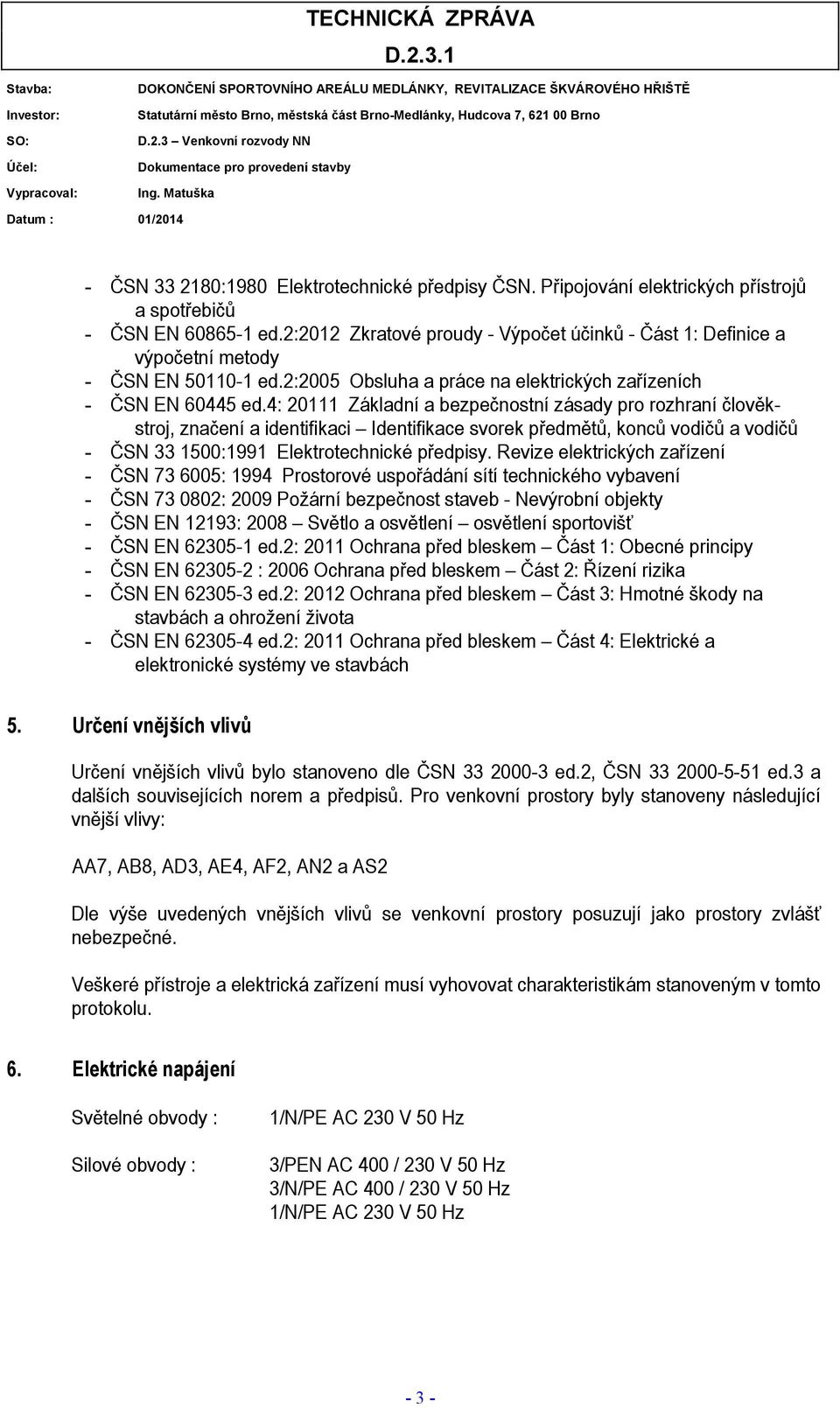

4 - ČSN :1980 Elektrotechnické předpisy ČSN. Připojování elektrických přístrojů a spotřebičů - ČSN EN ed.2:2012 Zkratové proudy - Výpočet účinků - Část 1: Definice a výpočetní metody - ČSN EN ed.2:2005 Obsluha a práce na elektrických zařízeních - ČSN EN ed.4: Základní a bezpečnostní zásady pro rozhraní člověkstroj, značení a identifikaci Identifikace svorek předmětů, konců vodičů a vodičů - ČSN :1991 Elektrotechnické předpisy. Revize elektrických zařízení - ČSN : 1994 Prostorové uspořádání sítí technického vybavení - ČSN : 2009 Požární bezpečnost staveb - Nevýrobní objekty - ČSN EN 12193: 2008 Světlo a osvětlení osvětlení sportovišť - ČSN EN ed.2: 2011 Ochrana před bleskem Část 1: Obecné principy - ČSN EN : 2006 Ochrana před bleskem Část 2: Řízení rizika - ČSN EN ed.2: 2012 Ochrana před bleskem Část 3: Hmotné škody na stavbách a ohrožení života - ČSN EN ed.2: 2011 Ochrana před bleskem Část 4: Elektrické a elektronické systémy ve stavbách 5. Určení vnějších vlivů Určení vnějších vlivů bylo stanoveno dle ČSN ed.2, ČSN ed.3 a dalších souvisejících norem a předpisů. Pro venkovní prostory byly stanoveny následující vnější vlivy: AA7, AB8, AD3, AE4, AF2, AN2 a AS2 Dle výše uvedených vnějších vlivů se venkovní prostory posuzují jako prostory zvlášť nebezpečné. Veškeré přístroje a elektrická zařízení musí vyhovovat charakteristikám stanoveným v tomto protokolu. 6. Elektrické napájení Světelné obvody : Silové obvody : 1/N/PE AC 230 V 50 Hz 3/PEN AC 400 / 230 V 50 Hz 3/N/PE AC 400 / 230 V 50 Hz 1/N/PE AC 230 V 50 Hz - 3 -

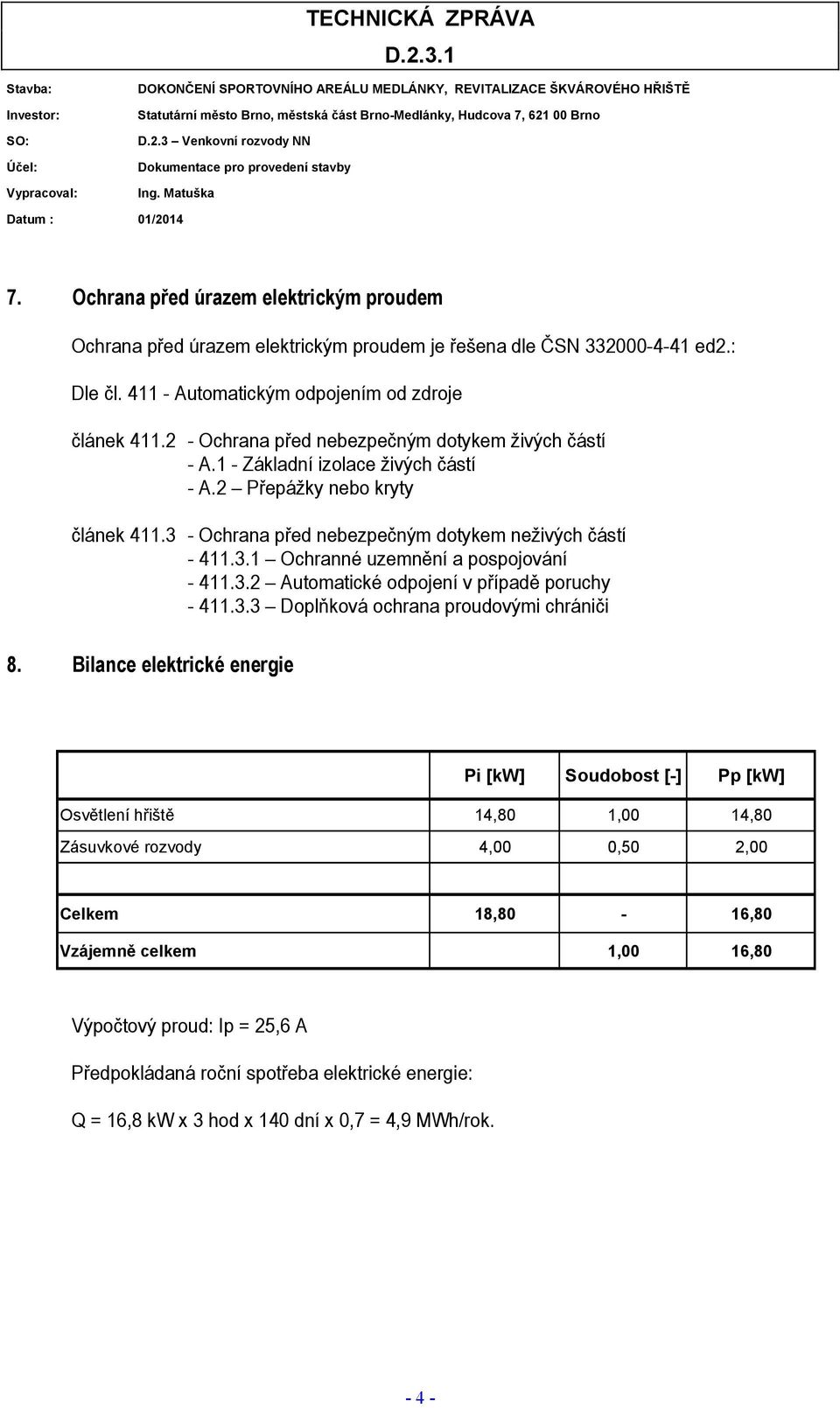

5 7. Ochrana před úrazem elektrickým proudem Ochrana před úrazem elektrickým proudem je řešena dle ČSN ed2.: Dle čl Automatickým odpojením od zdroje článek Ochrana před nebezpečným dotykem živých částí - A.1 - Základní izolace živých částí - A.2 Přepážky nebo kryty článek Ochrana před nebezpečným dotykem neživých částí Ochranné uzemnění a pospojování Automatické odpojení v případě poruchy Doplňková ochrana proudovými chrániči 8. Bilance elektrické energie Pi [kw] Soudobost [-] Pp [kw] Osvětlení hřiště 14,80 1,00 14,80 Zásuvkové rozvody 4,00 0,50 2,00 Celkem 18,80-16,80 Vzájemně celkem 1,00 16,80 Výpočtový proud: Ip = 25,6 A Předpokládaná roční spotřeba elektrické energie: Q = 16,8 kw x 3 hod x 140 dní x 0,7 = 4,9 MWh/rok

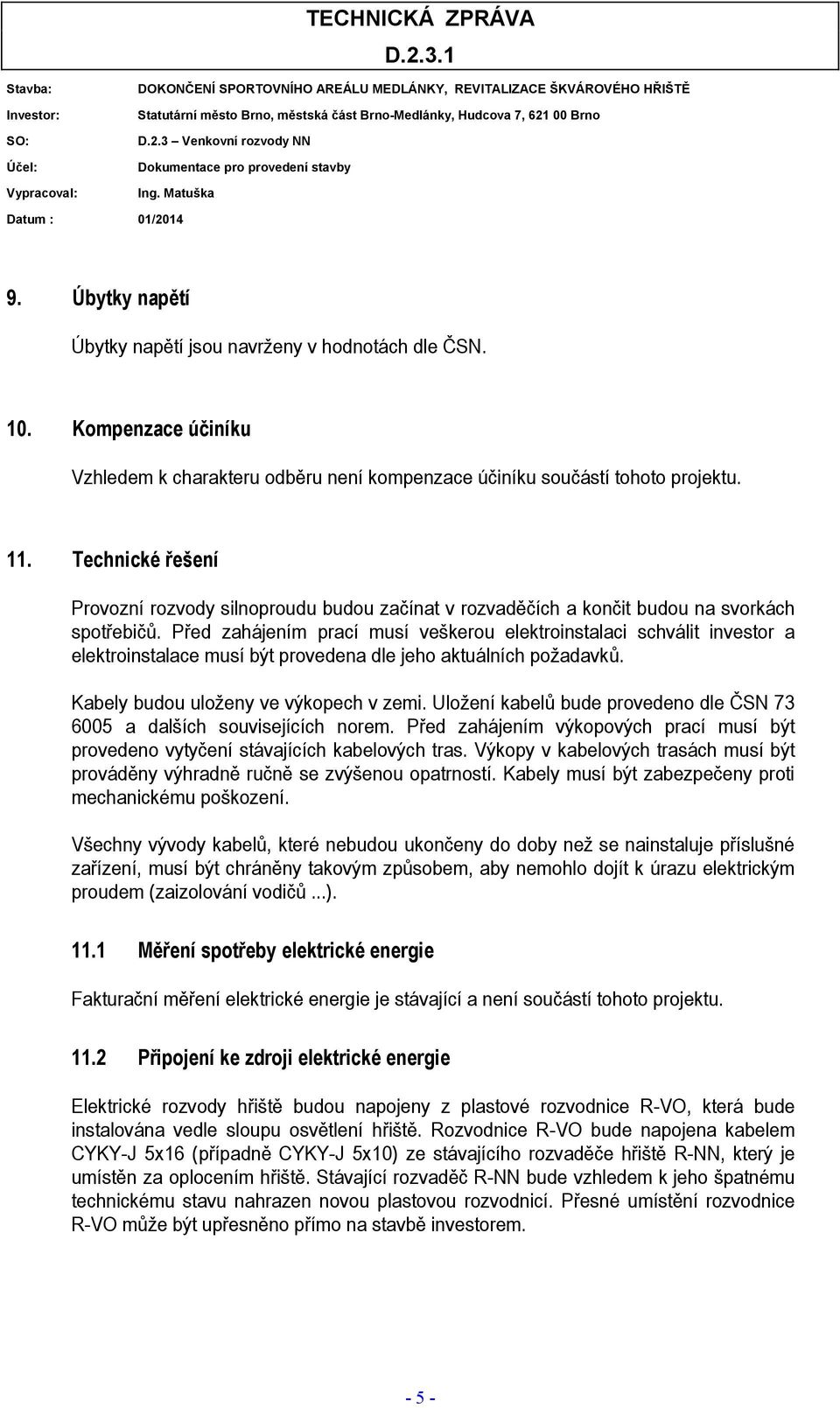

6 9. Úbytky napětí Úbytky napětí jsou navrženy v hodnotách dle ČSN. 10. Kompenzace účiníku Vzhledem k charakteru odběru není kompenzace účiníku součástí tohoto projektu. 11. Technické řešení Provozní rozvody silnoproudu budou začínat v rozvaděčích a končit budou na svorkách spotřebičů. Před zahájením prací musí veškerou elektroinstalaci schválit investor a elektroinstalace musí být provedena dle jeho aktuálních požadavků. Kabely budou uloženy ve výkopech v zemi. Uložení kabelů bude provedeno dle ČSN a dalších souvisejících norem. Před zahájením výkopových prací musí být provedeno vytyčení stávajících kabelových tras. Výkopy v kabelových trasách musí být prováděny výhradně ručně se zvýšenou opatrností. Kabely musí být zabezpečeny proti mechanickému poškození. Všechny vývody kabelů, které nebudou ukončeny do doby než se nainstaluje příslušné zařízení, musí být chráněny takovým způsobem, aby nemohlo dojít k úrazu elektrickým proudem (zaizolování vodičů...) Měření spotřeby elektrické energie Fakturační měření elektrické energie je stávající a není součástí tohoto projektu Připojení ke zdroji elektrické energie Elektrické rozvody hřiště budou napojeny z plastové rozvodnice R-VO, která bude instalována vedle sloupu osvětlení hřiště. Rozvodnice R-VO bude napojena kabelem CYKY-J 5x16 (případně CYKY-J 5x10) ze stávajícího rozvaděče hřiště R-NN, který je umístěn za oplocením hřiště. Stávající rozvaděč R-NN bude vzhledem k jeho špatnému technickému stavu nahrazen novou plastovou rozvodnicí. Přesné umístění rozvodnice R-VO může být upřesněno přímo na stavbě investorem

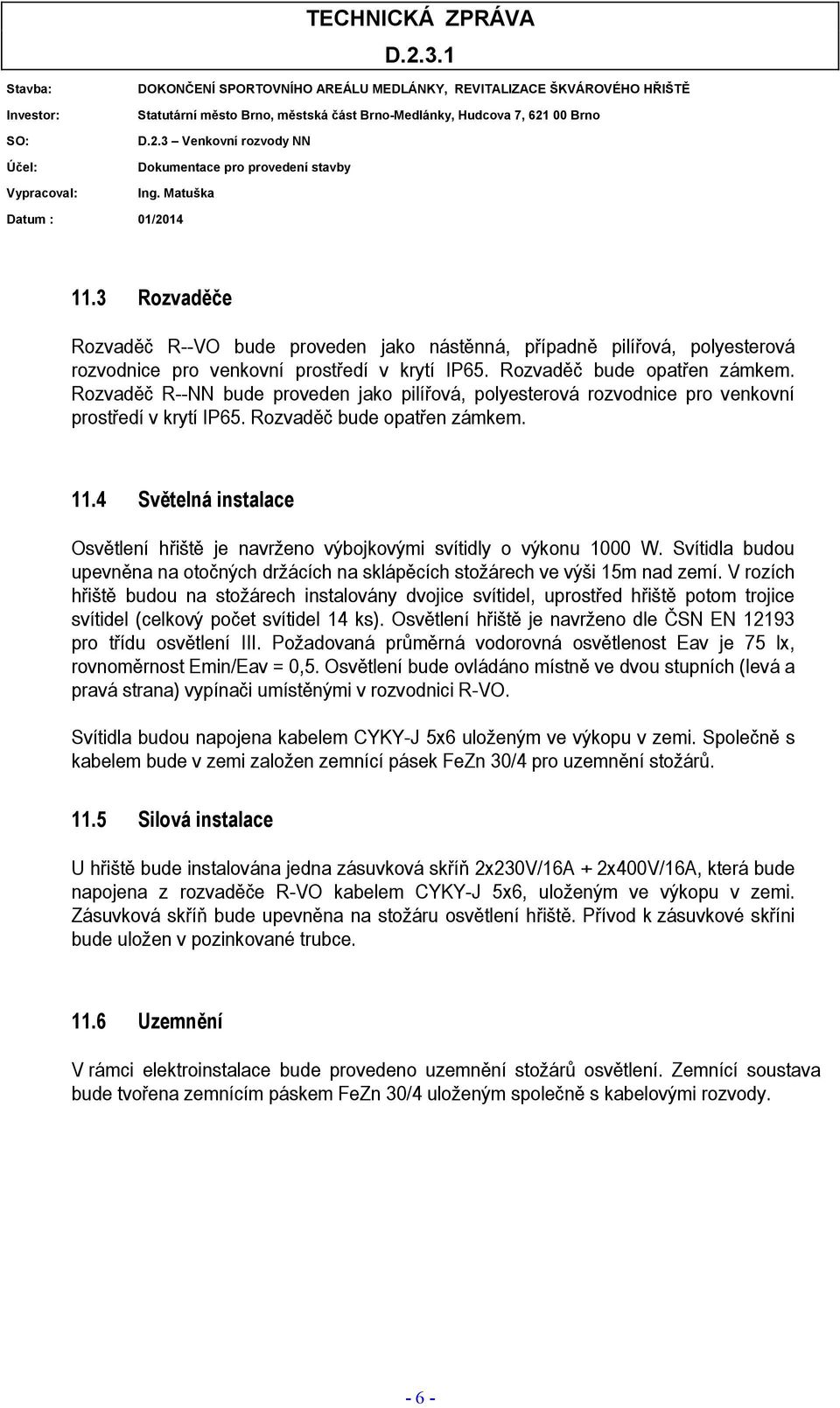

7 11.3 Rozvaděče Rozvaděč R--VO bude proveden jako nástěnná, případně pilířová, polyesterová rozvodnice pro venkovní prostředí v krytí IP65. Rozvaděč bude opatřen zámkem. Rozvaděč R--NN bude proveden jako pilířová, polyesterová rozvodnice pro venkovní prostředí v krytí IP65. Rozvaděč bude opatřen zámkem Světelná instalace Osvětlení hřiště je navrženo výbojkovými svítidly o výkonu 1000 W. Svítidla budou upevněna na otočných držácích na sklápěcích stožárech ve výši 15m nad zemí. V rozích hřiště budou na stožárech instalovány dvojice svítidel, uprostřed hřiště potom trojice svítidel (celkový počet svítidel 14 ks). Osvětlení hřiště je navrženo dle ČSN EN pro třídu osvětlení III. Požadovaná průměrná vodorovná osvětlenost Eav je 75 lx, rovnoměrnost Emin/Eav = 0,5. Osvětlení bude ovládáno místně ve dvou stupních (levá a pravá strana) vypínači umístěnými v rozvodnici R-VO. Svítidla budou napojena kabelem CYKY-J 5x6 uloženým ve výkopu v zemi. Společně s kabelem bude v zemi založen zemnící pásek FeZn 30/4 pro uzemnění stožárů Silová instalace U hřiště bude instalována jedna zásuvková skříň 2x230V/16A + 2x400V/16A, která bude napojena z rozvaděče R-VO kabelem CYKY-J 5x6, uloženým ve výkopu v zemi. Zásuvková skříň bude upevněna na stožáru osvětlení hřiště. Přívod k zásuvkové skříni bude uložen v pozinkované trubce Uzemnění V rámci elektroinstalace bude provedeno uzemnění stožárů osvětlení. Zemnící soustava bude tvořena zemnícím páskem FeZn 30/4 uloženým společně s kabelovými rozvody

8 12. Požadavky na krytí el.zařízení a schválení dovážených el. zařízení Elektrická zařízení jsou navržena v krytí a provedení vyhovujícím požadavkům norem pro jednotlivá prostředí. Všechna dodávaná elektrická zařízení musí vyhovovat zákonu číslo 22 / 97 Sb. Zařízení, které spadá pod působnost vyhlášky 20 / 79 Sb. o vyhrazených elektrických zařízeních musí být označeno podle norem a nařízení vlády číslo 176 / 97 Sb. 13. Bezpečnost práce Bezpečnost práce na elektrických zařízeních je zajištěna vhodnou volbou krytí a izolace, které vyhovují daným provozním podmínkám, dále potom ochranou před úrazem elektrickým proudem dle ČSN ed.2. Elektromontážní práce musí být prováděny podle platných předpisů a norem ČSN. Pracovníci na elektrických zařízeních musí mít kvalifikaci podle druhu prováděné práce a musí být pravidelně přezkušováni. Druh prací, kvalifikace a přezkušování je stanoveno vyhláškou číslo 50 / Před uvedením do provozu musí být na elektrickém zařízení provedena výchozí revize podle platných ČSN. 14. Stavební úpravy Stavební úpravy velkého rozsahu budou zajišťovány ve stavební části. Stavební úpravy menšího rozsahu (otvory do velikosti 500 x 300 mm) budou součástí montážních prací organizace, která bude vybrána na montáž elektročásti. Stavební úpravy menšího rozsahu budou prováděny dle dispozic vedoucího elektromontéra. 15. Údržba Údržba zařízení musí být prováděna podle vnitřních předpisů odběratele a doporučení dodavatelů v průvodní technické dokumentaci
