1 Návod k obsluze kamera SJCAM M10 Cube Mini s WiFi SJCAM.CZ Sportovní kamery SJCAM a příslušenství

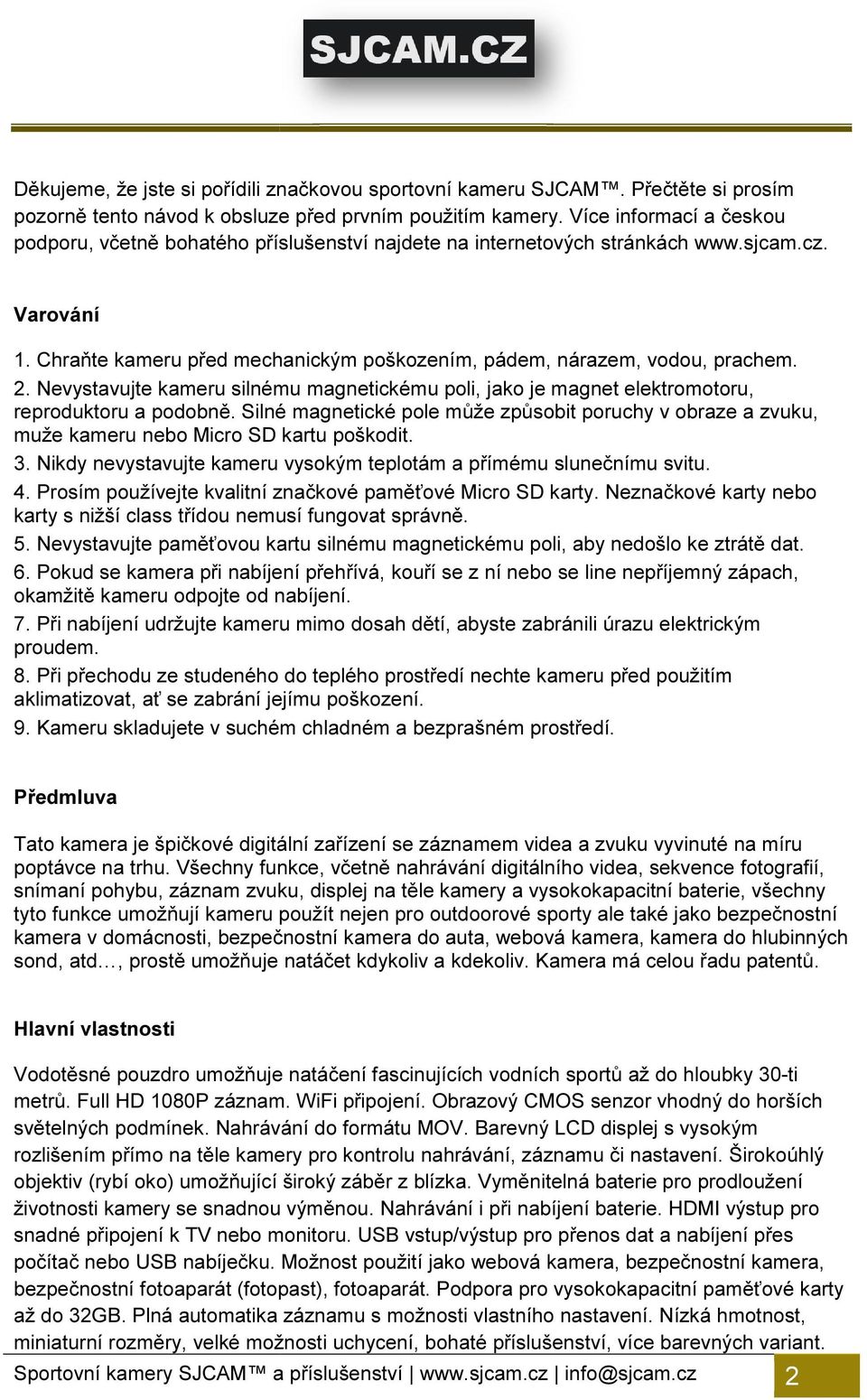

2 Děkujeme, že jste si pořídili značkovou sportovní kameru SJCAM. Přečtěte si prosím pozorně tento návod k obsluze před prvním použitím kamery. Více informací a českou podporu, včetně bohatého příslušenství najdete na internetových stránkách Varování 1. Chraňte kameru před mechanickým poškozením, pádem, nárazem, vodou, prachem. 2. Nevystavujte kameru silnému magnetickému poli, jako je magnet elektromotoru, reproduktoru a podobně. Silné magnetické pole může způsobit poruchy v obraze a zvuku, muže kameru nebo Micro SD kartu poškodit. 3. Nikdy nevystavujte kameru vysokým teplotám a přímému slunečnímu svitu. 4. Prosím používejte kvalitní značkové paměťové Micro SD karty. Neznačkové karty nebo karty s nižší class třídou nemusí fungovat správně. 5. Nevystavujte paměťovou kartu silnému magnetickému poli, aby nedošlo ke ztrátě dat. 6. Pokud se kamera při nabíjení přehřívá, kouří se z ní nebo se line nepříjemný zápach, okamžitě kameru odpojte od nabíjení. 7. Při nabíjení udržujte kameru mimo dosah dětí, abyste zabránili úrazu elektrickým proudem. 8. Při přechodu ze studeného do teplého prostředí nechte kameru před použitím aklimatizovat, ať se zabrání jejímu poškození. 9. Kameru skladujete v suchém chladném a bezprašném prostředí. Předmluva Tato kamera je špičkové digitální zařízení se záznamem videa a zvuku vyvinuté na míru poptávce na trhu. Všechny funkce, včetně nahrávání digitálního videa, sekvence fotografií, snímaní pohybu, záznam zvuku, displej na těle kamery a vysokokapacitní baterie, všechny tyto funkce umožňují kameru použít nejen pro outdoorové sporty ale také jako bezpečnostní kamera v domácnosti, bezpečnostní kamera do auta, webová kamera, kamera do hlubinných sond, atd, prostě umožňuje natáčet kdykoliv a kdekoliv. Kamera má celou řadu patentů. Hlavní vlastnosti Vodotěsné pouzdro umožňuje natáčení fascinujících vodních sportů až do hloubky 30-ti metrů. Full HD 1080P záznam. WiFi připojení. Obrazový CMOS senzor vhodný do horších světelných podmínek. Nahrávání do formátu MOV. Barevný LCD displej s vysokým rozlišením přímo na těle kamery pro kontrolu nahrávání, záznamu či nastavení. Širokoúhlý objektiv (rybí oko) umožňující široký záběr z blízka. Vyměnitelná baterie pro prodloužení životnosti kamery se snadnou výměnou. Nahrávání i při nabíjení baterie. HDMI výstup pro snadné připojení k TV nebo monitoru. USB vstup/výstup pro přenos dat a nabíjení přes počítač nebo USB nabíječku. Možnost použití jako webová kamera, bezpečnostní kamera, bezpečnostní fotoaparát (fotopast), fotoaparát. Podpora pro vysokokapacitní paměťové karty až do 32GB. Plná automatika záznamu s možnosti vlastního nastavení. Nízká hmotnost, miniaturní rozměry, velké možnosti uchycení, bohaté příslušenství, více barevných variant. Sportovní kamery SJCAM a příslušenství info@sjcam.cz 2

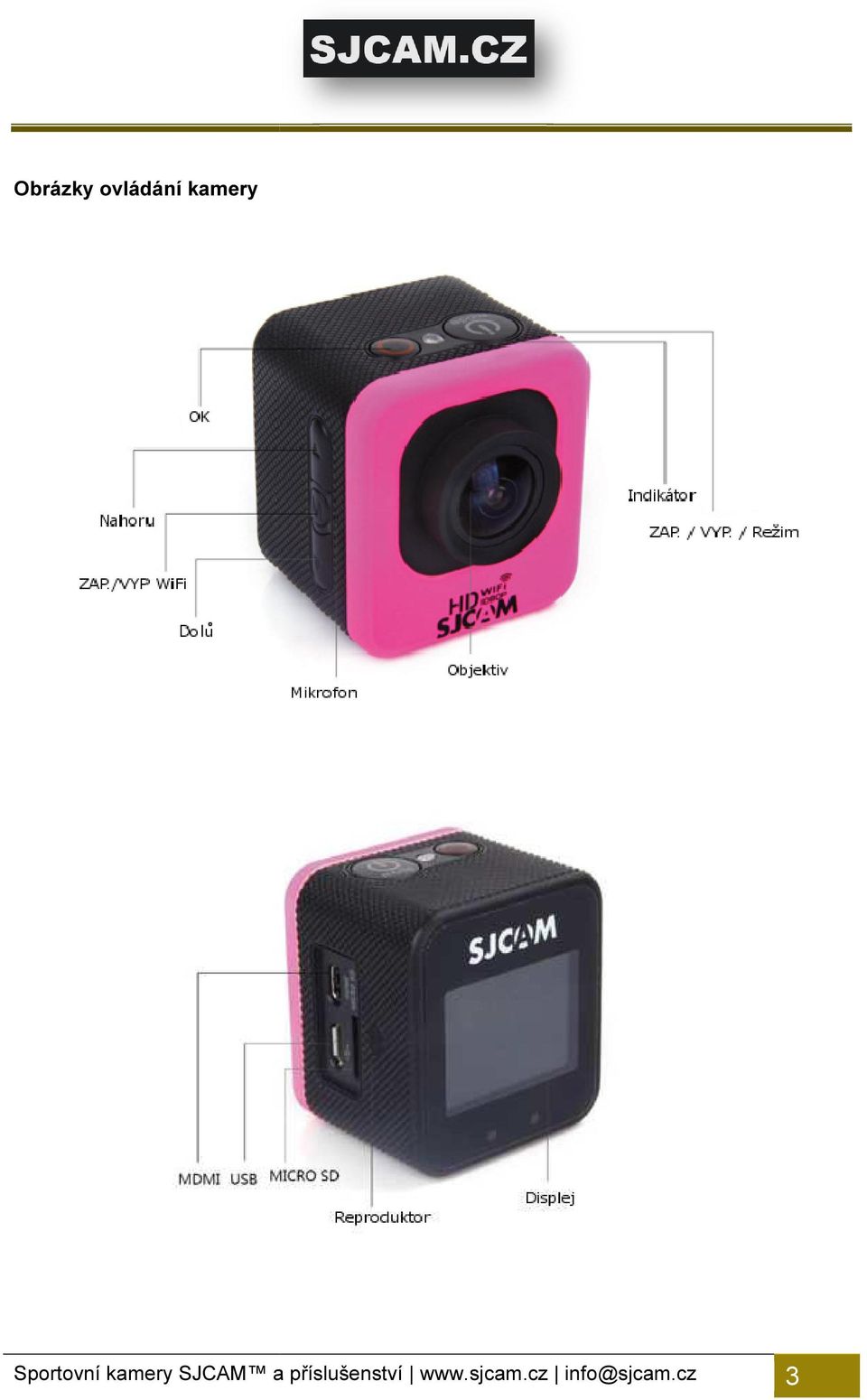

3 Obrázky ovládání kamery Sportovní kamery SJCAM a příslušenství info@sjcam.cz 3

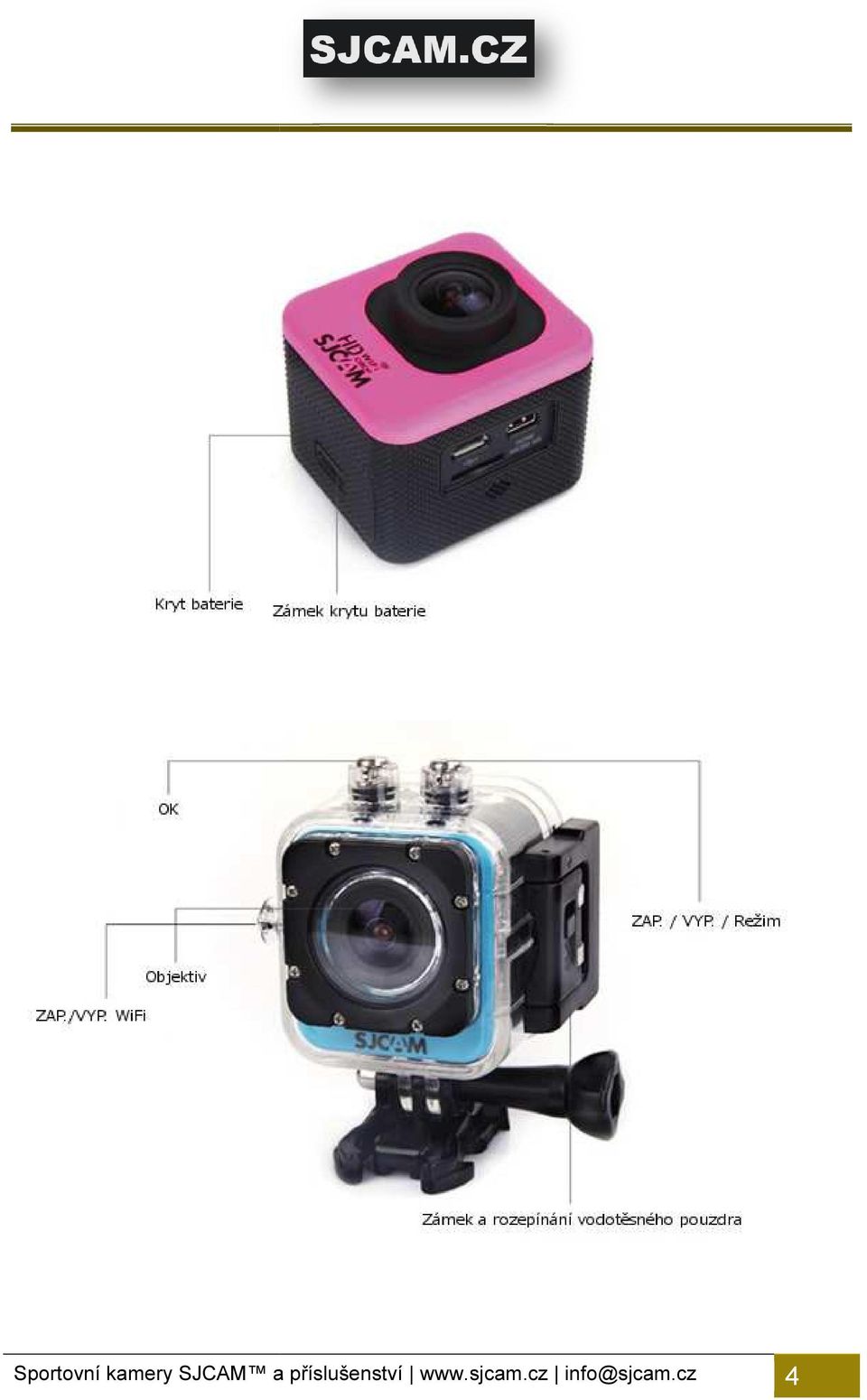

4 Sportovní kamery SJCAM a příslušenství info@sjcam.cz 4

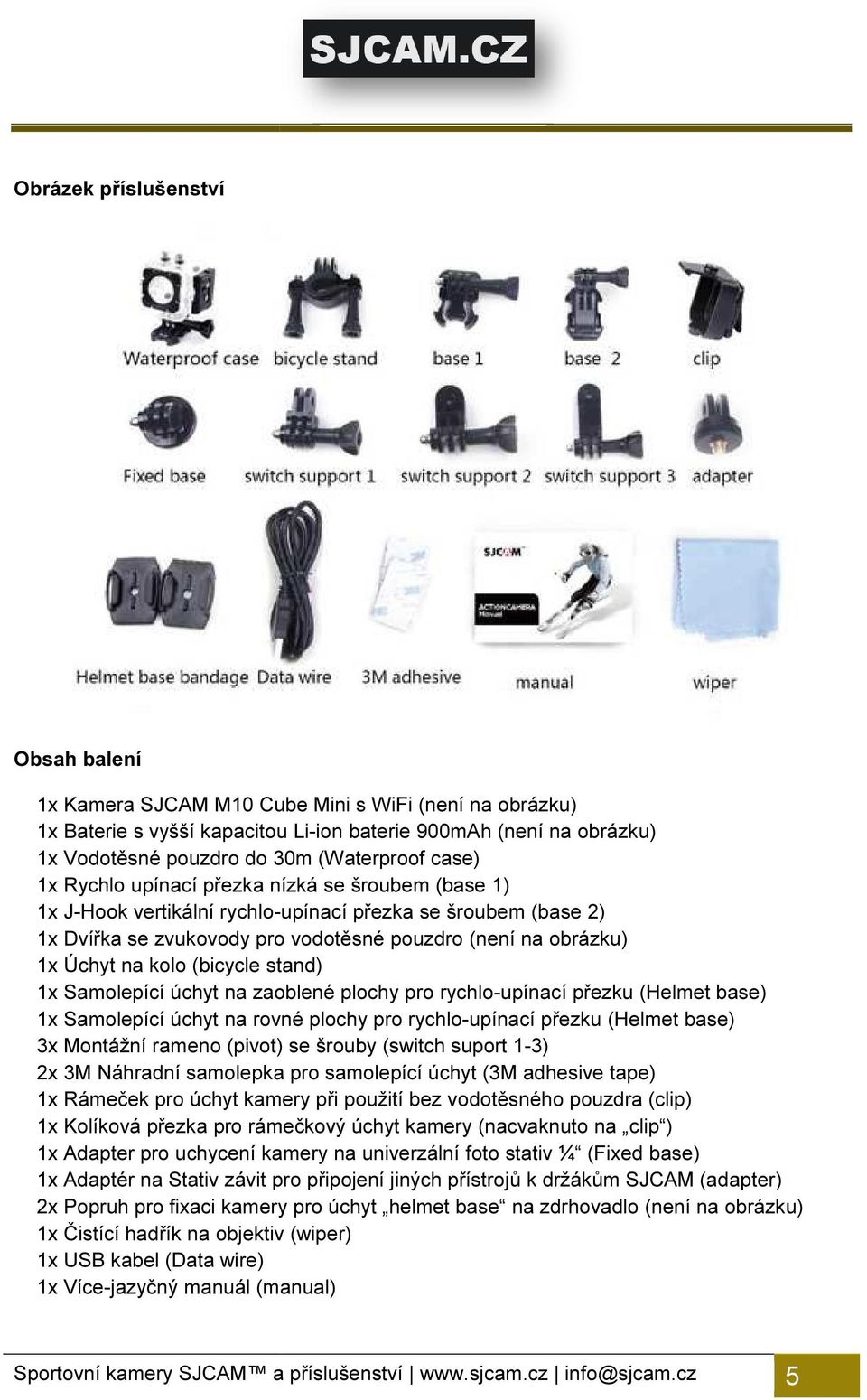

5 Obrázek příslušenství Obsah balení 1x Kamera SJCAM M10 Cube Mini s WiFi (není na obrázku) 1x Baterie s vyšší kapacitou Li-ion baterie 900mAh (není na obrázku) 1x Vodotěsné pouzdro do 30m (Waterproof case) 1x Rychlo upínací přezka nízká se šroubem (base 1) 1x J-Hook vertikální rychlo-upínací přezka se šroubem (base 2) 1x Dvířka se zvukovody pro vodotěsné pouzdro (není na obrázku) 1x Úchyt na kolo (bicycle stand) 1x Samolepící úchyt na zaoblené plochy pro rychlo-upínací přezku (Helmet base) 1x Samolepící úchyt na rovné plochy pro rychlo-upínací přezku (Helmet base) 3x Montážní rameno (pivot) se šrouby (switch suport 1-3) 2x 3M Náhradní samolepka pro samolepící úchyt (3M adhesive tape) 1x Rámeček pro úchyt kamery při použití bez vodotěsného pouzdra (clip) 1x Kolíková přezka pro rámečkový úchyt kamery (nacvaknuto na clip ) 1x Adapter pro uchycení kamery na univerzální foto stativ ¼ (Fixed base) 1x Adaptér na Stativ závit pro připojení jiných přístrojů k držákům SJCAM (adapter) 2x Popruh pro fixaci kamery pro úchyt helmet base na zdrhovadlo (není na obrázku) 1x Čistící hadřík na objektiv (wiper) 1x USB kabel (Data wire) 1x Více-jazyčný manuál (manual) Sportovní kamery SJCAM a příslušenství info@sjcam.cz 5

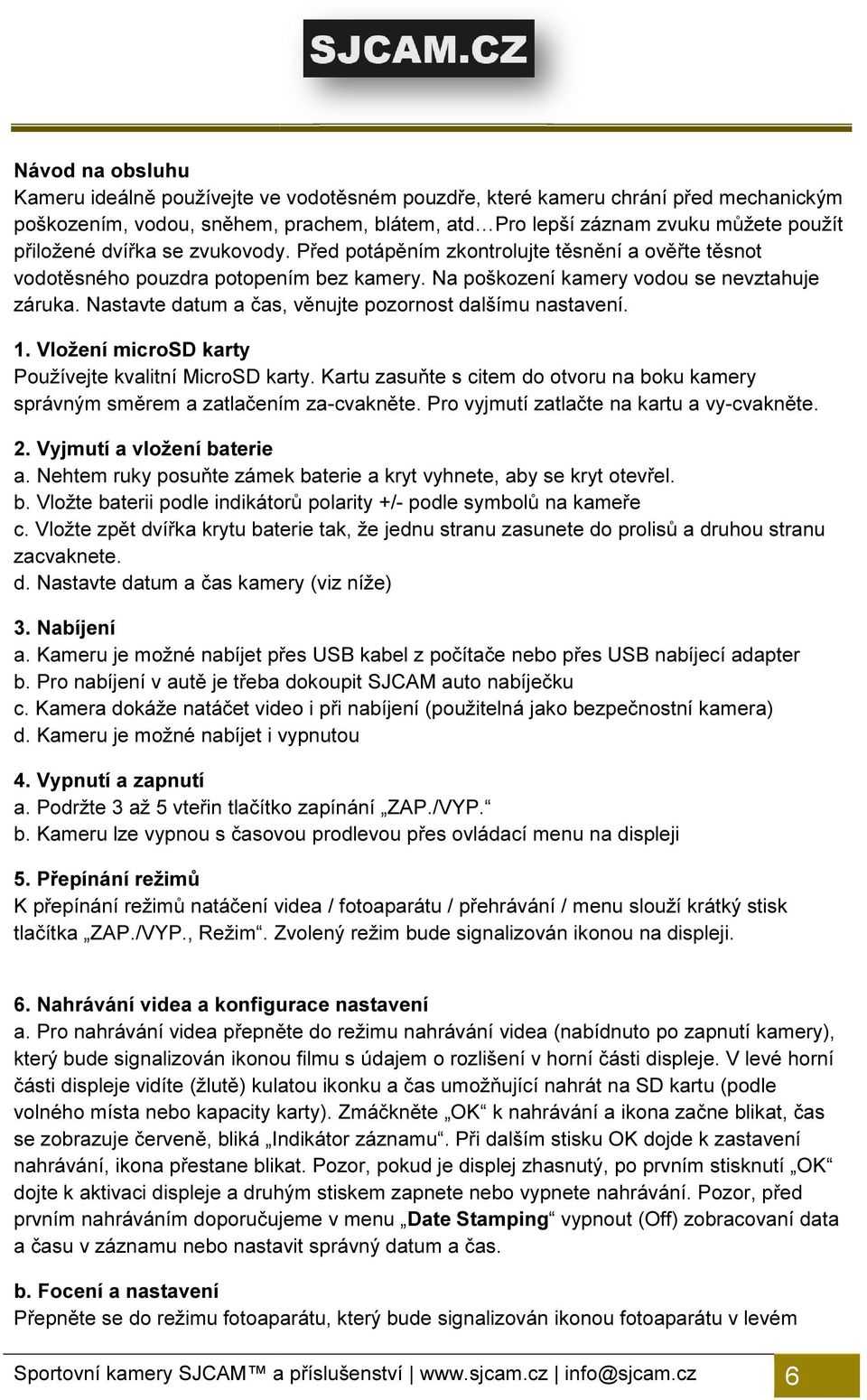

6 Návod na obsluhu Kameru ideálně používejte ve vodotěsném pouzdře, které kameru chrání před mechanickým poškozením, vodou, sněhem, prachem, blátem, atd Pro lepší záznam zvuku můžete použít přiložené dvířka se zvukovody. Před potápěním zkontrolujte těsnění a ověřte těsnot vodotěsného pouzdra potopením bez kamery. Na poškození kamery vodou se nevztahuje záruka. Nastavte datum a čas, věnujte pozornost dalšímu nastavení. 1. Vložení microsd karty Používejte kvalitní MicroSD karty. Kartu zasuňte s citem do otvoru na boku kamery správným směrem a zatlačením za-cvakněte. Pro vyjmutí zatlačte na kartu a vy-cvakněte. 2. Vyjmutí a vložení baterie a. Nehtem ruky posuňte zámek baterie a kryt vyhnete, aby se kryt otevřel. b. Vložte baterii podle indikátorů polarity +/- podle symbolů na kameře c. Vložte zpět dvířka krytu baterie tak, že jednu stranu zasunete do prolisů a druhou stranu zacvaknete. d. Nastavte datum a čas kamery (viz níže) 3. Nabíjení a. Kameru je možné nabíjet přes USB kabel z počítače nebo přes USB nabíjecí adapter b. Pro nabíjení v autě je třeba dokoupit SJCAM auto nabíječku c. Kamera dokáže natáčet video i při nabíjení (použitelná jako bezpečnostní kamera) d. Kameru je možné nabíjet i vypnutou 4. Vypnutí a zapnutí a. Podržte 3 až 5 vteřin tlačítko zapínání ZAP./VYP. b. Kameru lze vypnou s časovou prodlevou přes ovládací menu na displeji 5. Přepínání režimů K přepínání režimů natáčení videa / fotoaparátu / přehrávání / menu slouží krátký stisk tlačítka ZAP./VYP., Režim. Zvolený režim bude signalizován ikonou na displeji. 6. Nahrávání videa a konfigurace nastavení a. Pro nahrávání videa přepněte do režimu nahrávání videa (nabídnuto po zapnutí kamery), který bude signalizován ikonou filmu s údajem o rozlišení v horní části displeje. V levé horní části displeje vidíte (žlutě) kulatou ikonku a čas umožňující nahrát na SD kartu (podle volného místa nebo kapacity karty). Zmáčkněte OK k nahrávání a ikona začne blikat, čas se zobrazuje červeně, bliká Indikátor záznamu. Při dalším stisku OK dojde k zastavení nahrávání, ikona přestane blikat. Pozor, pokud je displej zhasnutý, po prvním stisknutí OK dojte k aktivaci displeje a druhým stiskem zapnete nebo vypnete nahrávání. Pozor, před prvním nahráváním doporučujeme v menu Date Stamping vypnout (Off) zobracovaní data a času v záznamu nebo nastavit správný datum a čas. b. Focení a nastavení Přepněte se do režimu fotoaparátu, který bude signalizován ikonou fotoaparátu v levém Sportovní kamery SJCAM a příslušenství info@sjcam.cz 6

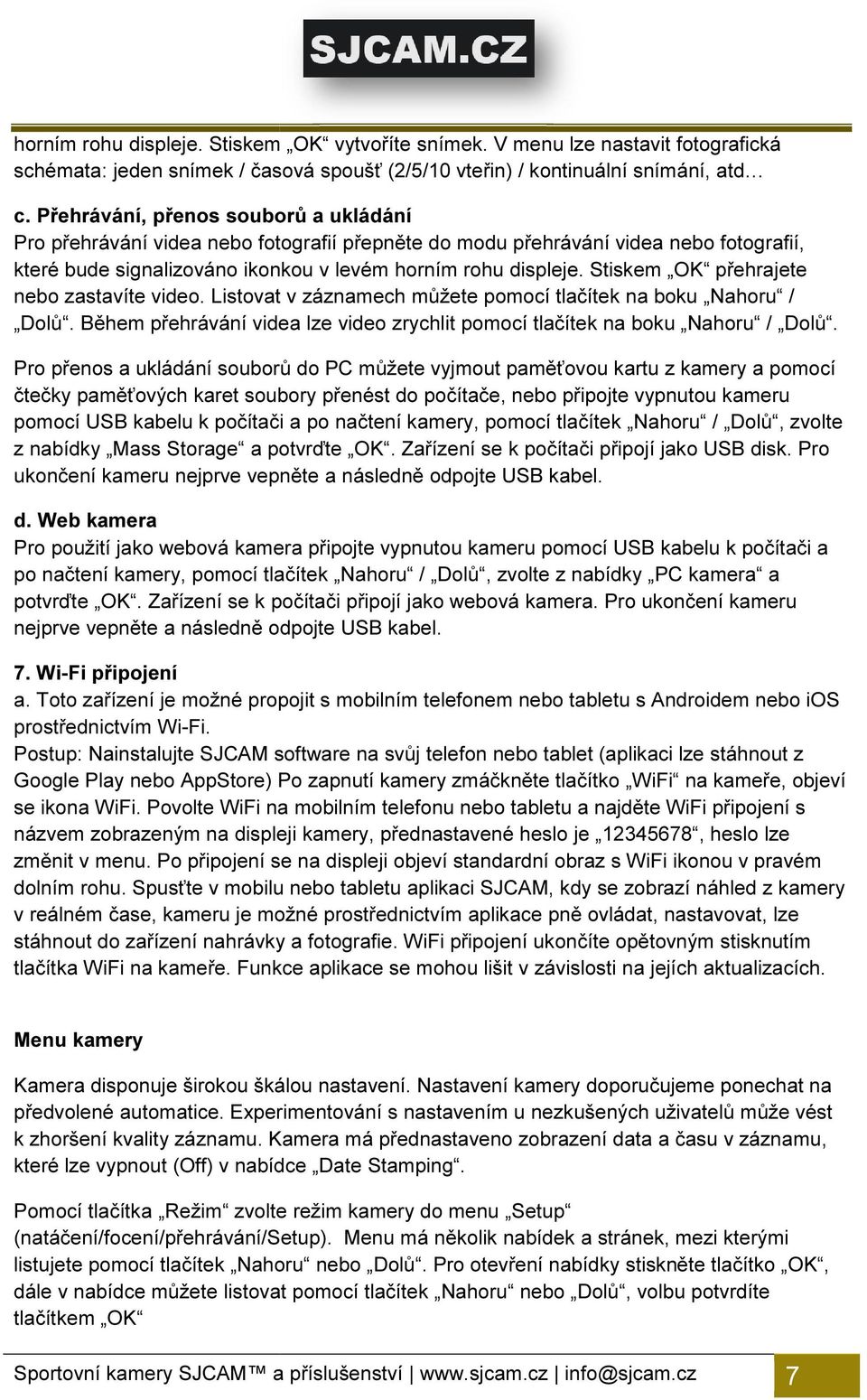

7 horním rohu displeje. Stiskem OK vytvoříte snímek. V menu lze nastavit fotografická schémata: jeden snímek / časová spoušť (2/5/10 vteřin) / kontinuální snímání, atd c. Přehrávání, přenos souborů a ukládání Pro přehrávání videa nebo fotografií přepněte do modu přehrávání videa nebo fotografií, které bude signalizováno ikonkou v levém horním rohu displeje. Stiskem OK přehrajete nebo zastavíte video. Listovat v záznamech můžete pomocí tlačítek tek na boku Nahoru / Dolů. Během přehrávání videa lze video zrychlit pomocí tlačítek na boku Nahoru / Dolů. Pro přenos a ukládání souborů do PC můžete vyjmout paměťovou kartu z kamery a pomocí čtečky paměťových karet soubory přenést do počítače, nebo připojte vypnutou kameru pomocí USB kabelu k počítači a po načtení kamery, pomocí tlačítek Nahoru / Dolů, zvolte z nabídky Mass Storage a potvrďte OK. Zařízení se k počítači připojí jako USB disk. Pro ukončení kameru nejprve vepněte a následně odpojte USB kabel. d. Web kamera Pro použití jako webová kamera připojte vypnutou kameru pomocí USB kabelu k počítači a po načtení kamery, pomocí tlačítek Nahoru / Dolů, zvolte z nabídky PC kamera a potvrďte OK. Zařízení se k počítači připojí jako webová kamera. Pro ukončení kameru nejprve vepněte a následně odpojte USB kabel. 7. Wi-Fi připojení a. Toto zařízení je možné propojit s mobilním telefonem nebo tabletu s Androidem nebo ios prostřednictvím Wi-Fi. Postup: Nainstalujte SJCAM software na svůj telefon nebo tablet (aplikaci lze stáhnout z Google Play nebo AppStore) Po zapnutí kamery zmáčkněte tlačítko WiFi na kameře, objeví se ikona WiFi. Povolte WiFi na mobilním telefonu nebo tabletu a najděte WiFi připojení s názvem zobrazeným na displeji kamery, přednastavené heslo je , heslo lze změnit v menu. Po připojení se na displeji objeví standardní obraz s WiFi ikonou v pravém dolním rohu. Spusťte v mobilu nebo tabletu aplikaci SJCAM, kdy se zobrazí náhled z kamery v reálném čase, kameru je možné prostřednictvím aplikace pně ovládat, nastavovat, lze stáhnout do zařízení nahrávky a fotografie. WiFi připojení ukončíte opětovným stisknutím tlačítka WiFi na kameře. Funkce aplikace se mohou lišit v závislosti na jejích aktualizacích. Menu kamery Kamera disponuje širokou škálou nastavení. Nastavení kamery doporučujeme ponechat na předvolené automatice. Experimentování s nastavením u nezkušených uživatelů může vést k zhoršení kvality záznamu. Kamera má přednastaveno zobrazení data a času v záznamu, které lze vypnout (Off) v nabídce Date Stamping. Pomocí tlačítka Režim zvolte režim kamery do menu Setup (natáčení/focení/přehrávání/setup). Menu má několik nabídek a stránek, mezi kterými listujete pomocí tlačítek Nahoru nebo Dolů. Pro otevření nabídky stiskněte tlačítko OK, dále v nabídce můžete listovat pomocí tlačítek Nahoru nebo Dolů, volbu potvrdíte tlačítkem OK Sportovní kamery SJCAM a příslušenství info@sjcam.cz 7

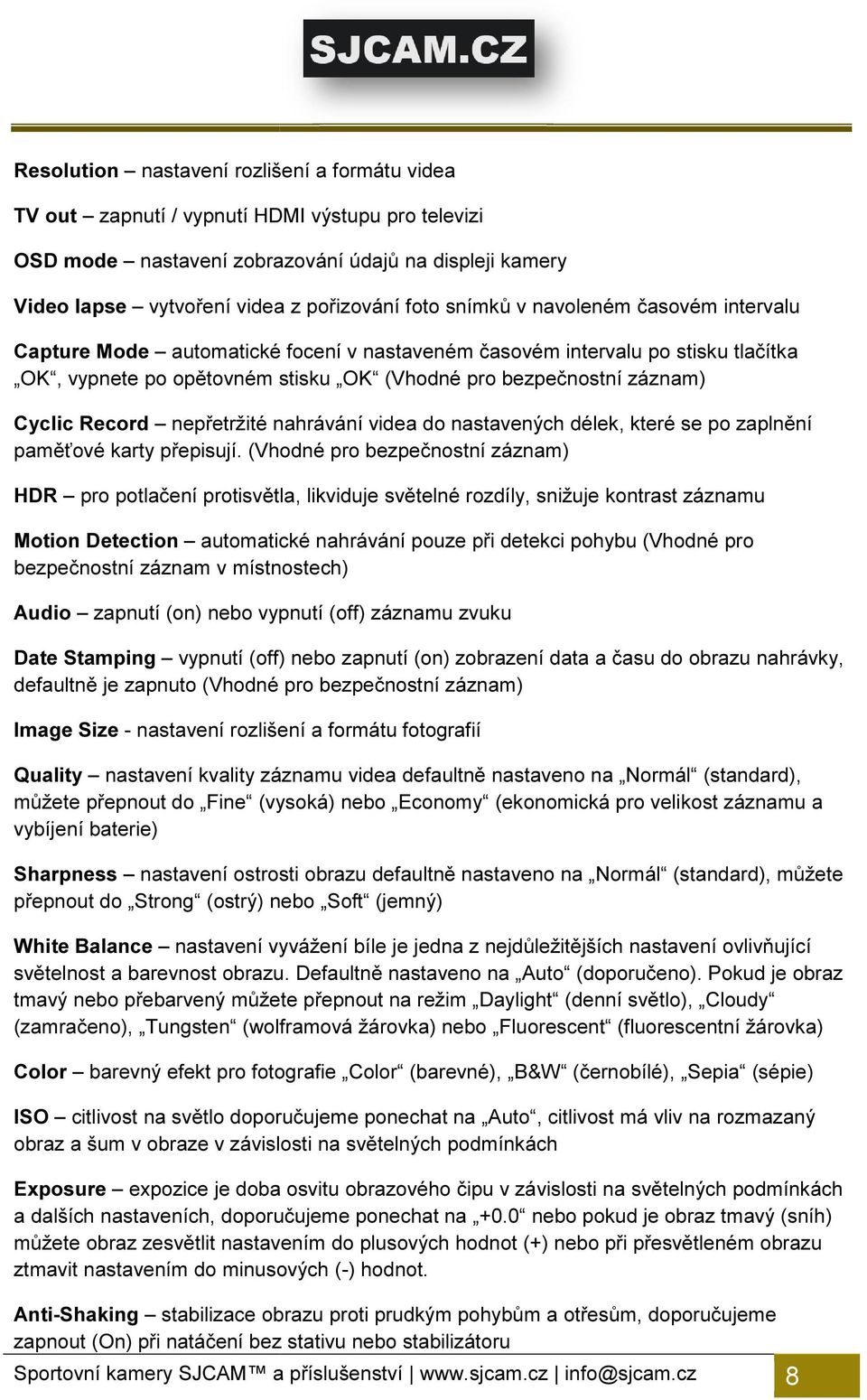

8 Resolution nastavení rozlišení a formátu videa TV out zapnutí / vypnutí HDMI výstupu pro televizi OSD mode nastavení zobrazování údajů na displeji kamery Video lapse vytvoření videa z pořizování foto snímků v navoleném časovém intervalu Capture Mode automatické focení v nastaveném časovém intervalu po stisku tlačítka OK, vypnete po opětovném stisku OK (Vhodné pro bezpečnostní záznam) Cyclic Record nepřetržité nahrávání videa do nastavených délek, které se po zaplnění paměťové karty přepisují. (Vhodné pro bezpečnostní záznam) HDR pro potlačení protisvětla, likviduje světelné rozdíly, snižuje kontrast záznamu Motion Detection automatické nahrávání ání pouze při detekci pohybu (Vhodné pro bezpečnostní záznam v místnostech) Audio zapnutí (on) nebo vypnutí (off) záznamu zvuku Date Stamping vypnutí (off) nebo zapnutí (on) zobrazení data a času do obrazu nahrávky, defaultně je zapnuto (Vhodné pro bezpečnostní záznam) Image Size - nastavení rozlišení a formátu fotografií Quality nastavení kvality záznamu videa defaultně nastaveno na Normál (standard), můžete přepnout do Fine (vysoká) nebo Economy (ekonomická pro velikost záznamu a vybíjení baterie) Sharpness nastavení ostrosti obrazu defaultně nastaveno na Normál (standard), můžete přepnout do Strong (ostrý) nebo Soft (jemný) White Balance nastavení vyvážení bíle je jedna z nejdůležitějších nastavení ovlivňující světelnost a barevnost obrazu. Defaultně nastaveno na Auto (doporučeno). Pokud je obraz tmavý nebo přebarvený můžete přepnout na režim Daylight (denní světlo), Cloudy (zamračeno), Tungsten (wolframová žárovka) nebo Fluorescent (fluorescentní žárovka) Color barevný efekt pro fotografie Color (barevné), B&W (černobílé), Sepia (sépie) ISO citlivost na světlo doporučujeme ponechat na Auto, citlivost má vliv na rozmazaný obraz a šum v obraze v závislosti na světelných podmínkách Exposure expozice je doba osvitu obrazového čipu v závislosti na světelných podmínkách a dalších nastaveních, doporučujeme ponechat na +0.0 nebo pokud je obraz tmavý (sníh) můžete obraz zesvětlit nastavením do plusových hodnot (+) nebo při přesvětleném obrazu ztmavit nastavením do minusových (-) hodnot. Anti-Shaking stabilizace obrazu proti prudkým pohybům a otřesům, doporučujeme zapnout (On) při natáčení bez stativu nebo stabilizátoru Sportovní kamery SJCAM a příslušenství info@sjcam.cz 8

9 Language jazykové nastavení menu kamery Date / Time nastavení data a času včetně formátu zobrazení Auto Powe Off nastavení automatického vypnutí kamery při nepoužívání Beep Sound vypnutí (Off) nebo zapnutí (On) zvukové odezvy kamery TV Mode nastavení televizní normy obrazu pro televizní HDMI výstup (PAL nebo NTSC) Screensavers časové nastavení vypnutí displeje na kameře Frequency frekvence videa (50Hz nebo 60Hz) Rotate otočení snímaného obrazu o 180 (převracení), Off vypnuto, On - převráceno Car Mode automatický režim záznamu kamery pro použití v autě, kdy po připojení nabíjení (nastartování) se automatický zapne a spustí záznam, při odpojení se zastaví a vypne. WiFi SSID nastavení jména pro WiFi WiFi Password nastavení hesla pro WiFi License Noset volitelné doplnění označení 8-mi znaky (jména/místa/loga/kamery) do Date stamping" zobrazení v obrazu záznamu pro snadnou identifikaci záznamu Delete mazání záznamů z Micro SD karty Delete Current? smaže poslední, Delete All smaže všechny. Pozor! Mazání je nevratné, před mazáním soubory uložte např. do PC Format formátuje Micro SD kartu (Smaže všechny data na kartě!) Před prvním použitím Micro SD karty doporučujeme kartu formátovat Default Setting vrátí kameru do základního nastavení Version informace o modelu a verzi Specifikace kamery Image Sensor LCD Image resolution AR " LCD panel 12 Mega Pixels (4032*3024)/10 Mega Pixels(3648*2736) 8 Mega Pixels((3264*2448)/5 Mega Pixels(2592*1944) 3 MP(2048*1536)/ 2MHD(1920*1080)/ VGA(640*480)/ 1.3M(1280*960 ) Sportovní kamery SJCAM a příslušenství info@sjcam.cz 9

10 1920* fps Video resolution 1280*720 60fps (double frame, not true 60fps) 1280*720 30fps Video Compression Format Default resolution Image/Video file form at Zoom Lens Memory 640*480 60fps H.264 Video:1080P / Picture:4032*3024 Video format:mov / Image format:jpg 4X 170 HD wide-angle lens Slot for Micro SD card up to 32 GB English/French/German/Spanish/Italian/Portuguese/Simplied Chinese/ OSD language Japanese/Traditional Chinese/ Russian/Korean/Polish/Swedish Connections USB 2.0, HDMI Battery life 90minutes(1080P) Battery Battery Detachable 900mAh Dimensions 43.1x44.3x48.2 mm Weight 48g(without batteries),64g with batteries Extreme Sports, Outdoor Sport Activities,Bicycle,Car DVR, Diving,Ho Applications me security etc Wi-Fi Built-in Yes Android/IOS App Android:SJCAM HD ; IOS: SJCAM HD Additional features Can be used for car Dash Camera Can be used as a Dash Camera (Auto Start / Stop Recording when ch arging/not charging) Can Record via Motion-Activation for Home Security Use Includeing Waterproof Casing&Multiple Mounts. Doporučené příslušenství - Náhradní baterie + externí USB nabíječka - Sada do auta obsahuje přísavný držák kamery a nabíjecí zdroj do auto zásuvky - Pouzdro na kameru a příslušenství ochrání kameru a tím prodlouží její životnost - Držáky kamery z nabídky na Přejeme hodně fascinujících záběrů Sportovní kamery SJCAM a příslušenství info@sjcam.cz 10
