MPC223. MPC223AC, MPC223DC Kompaktní PLC, s reléovými výstupy, 230V napájením a univerzálními analogovými vstupy a výstupy. 6x univerzální vstup

Transkript

1 MPC223 MPC223AC, MPC223DC Kompaktní PLC, s reléovými výstupy, 230V napájením a univerzálními analogovými vstupy a výstupy 6x univerzální vstup digitální analogový 0..10V analogový / 2500Ω čidla Pt100,Pt1000, Ni1000 4x digitální vstup galvanicky oddělený 2x univerzální výstup digitální analogový 0..10V 8x digitální výstup relé 250V AC / 5A max. Kompaktní automaty s pevnou konfigurací I/O, rozměrově shodné s automaty MPC300. Montují se buď na lišty DIN-35, nebo pomocí montážní sady též do panelu zařízení nebo rozváděče. Programují se stejnými vývojovými nástroji jako automaty MPC300, mají i stejné možnosti a kapacity paměti programu a dat. Ve vývojovém softwaru (Studio-G, StudioWin, DataServer atd..) je automat identifikován jako MPC223, resp.jen 223, bez rozlišení verze AC nebo DC. Vyrábějí se ve dvou verzích: MPC223 (MPC223AC): MPC223DC: s možností napájení jak 230V AC, tak i 12-30V DC s napájením V DC. MICROPEL MPC223 str.1 z 12

2 Zapojení a rozmístění svorek Je u obou variant podobné, pouze svorky 38/39 (AC_IN) u varianty MPC223DC vůbec nejsou a svorka 37 (DC_IN/OUT) má na MPC223DC pouze funkci DC_IN. SVORKA SYMBOL POPIS Reléové výstupy Y0..Y7 (250V AC, 5A) 1-2 Y0 reléový výstup Y0, 2 spínací kontakty (NO) 3-4 Y1 reléový výstup Y1, 2 spínací kontakty (NO) 5-6 Y2 reléový výstup Y2, 2 spínací kontakty (NO) 7-8 Y3 reléový výstup Y3, 2 spínací kontakty (NO) 9-10 Y4 reléový výstup Y4, 2 spínací kontakty (NO) Y5 reléový výstup Y5, 2 spínací kontakty (NO) Y6 reléový výstup Y6, 2 spínací kontakty (NO) Y7 reléový výstup Y7, 2 spínací kontakty (NO) Univerzální vstupy I0..I5 (dig.0/30v, anl.0..10v, R, Pt100, Pt1000, Ni1000) 17 SI společná svorka (GND) univerzálních vstupů pro analogové signály 18 I5 univerzální vstup, analogový: I5 digitální: X13 19 I4 univerzální vstup, analogový: I4 digitální: X12 20 I3 univerzální vstup, analogový: I3 digitální: X11 21 I2 univerzální vstup, analogový: I2 digitální: X10 22 I1 univerzální vstup, analogový: I1 digitální: X9 23 I0 univerzální vstup, analogový: I0 digitální: X8 24 GND společná svorka (GND) univerzálních vstupů pro digitální signály Univerzální výstupy O0, O1 (dig.0-30v, anl.0..10v) 25 O1 univerzální výstup, analogový: O1 digitální: Y9 26 O0 univerzální výstup, analogový: O0 digitální: Y8 27 GND společná zemní svorka (GND) univerzálních vstupů pro digitální signály Digitální bipolární vstupy X0..X3 (±0/30V, galvanicky oddělené) 28 X3 digitální vstup X3 29 X2 digitální vstup X2 30 X1 digitální vstup X1 31 X0 digitální vstup X0 32 SX společná svorka (±) skupiny vstupů X0-X3 Komunikační linka RS A signálový vodič RS485-A 34 B signálový vodič RS485-B 35 GND zemní vodič (GND) Vstup/výstup napájení DC_IN/OUT 36 GND zem napájení (GND) 37 DC_IN/OUT napájení DC_IN + DC_OUT (u MPC223DC pouze vstup: DC_IN) Vstup napájení AC_IN ~ AC napájení AC_IN (není k dispozici na MPC223DC) MICROPEL MPC223 str.2 z 12

3 Napájení MPC223(AC) MPC223AC lze napájet napětím DC V na svorce DC IN/OUT nebo napětím VAC / VDC (typicky 230V AC) na svorce AC_IN. Vnitřní zdroj bezpečného napětí SELV napájí vnitřní obvody i všechny vstupy/výstupy (vyjma pasivních kontaktů relé, které jsou volně k dispozici). POZOR - napájení 230V AC se smí připojit pouze na svorku AC_IN, nikam jinam, jinak by došlo ke zničení zařízení a též k propojení nebezpečného napětí na svorky obvodů, které jsou za normálního stavu považovány za bezpečné a oddělené od napájení AC_IN. Svorka DC IN/OUT slouží jako vstup (DC_IN) nebo výstup (DC_OUT) stejnosměrného napájení. Jako vstup napájení může sloužit vždy, jako výstup může fungovat jen v případě napájení z AC_IN a to jen do výše proudového omezení (viz dále). Střídavé napájení ze svorky AC_IN Na svorku AC_IN se připojí napájecí napětí 230V AC (nebo jiné v dovoleném rozsahu). Výstup DC_OUT poskytuje stejnosměrné napětí s proudovým omezením a ochranou proti zkratu pro napájení různých čidel, kontaktů apod.. POZOR - napětím DC OUT jsou též napájeny výstupy O0 a O1, pracují-li jako digitální. V případě napájení z AC_IN je tedy součet všech výstupních proudů z DC_OUT, O0 a O1 limitován proudovým omezením na DC_OUT. Pozn.: Pracují-li výstupy O0 resp. O1 v analogovém režimu, nejsou napájeny z výstupu DC_OUT a jejich výstupní proudy tudíž nesnižují zatížitelnost výstupu DC_OUT. Schématicky je vše naznačeno na obr. "Napájecí obvody v MPC223AC". Stejnosměrné napájení ze svorky DC_IN Svorka DC IN/OUT v tomto případě slouží jako vstup stejnosměrného napájení DC_IN. Výstupy O0 a O1 v digitálním režimu jsou tedy napájeny přímo, bez proudového omezení a lze je využít na jejich plné proudové zatížení. Napájení ze svorek DC_IN i AC_IN souběžně Na zařízení jsou připojena současně dvě různá napájení - 230V AC (nebo jiné v dovoleném rozsahu) na AC_IN a stejnosměrné napětí na DC_IN. Napájení jsou sloučena pomocí diod a pokud není napájení na DC_IN vyšší než cca V, pro napájení vnitřních obvodů se neuplatňuje. V tomto případě má tedy stejnosměrné napájení z DC_IN hlavně tyto dva významy: a) funguje jako záložní zdroj pro případ výpadku 230V AC, aby PLC bez přerušení pracoval dál b) posiluje napájení obvodů výstupů O0 a O1 a poskytuje dostatek proudu pro jejich digitální režim Napájecí obvody MPC223AC: AC IN DC IN/OUT SWITCHING POWER SUPPLY DC_IN DC_OUT CURRENT LIMITER, DC OUTPUT CONTROL Y8 DIG_OUT Y9 DIG_OUT ANL_OUT ANL_OUT O0 O1 MICROPEL MPC223 str.3 z 12

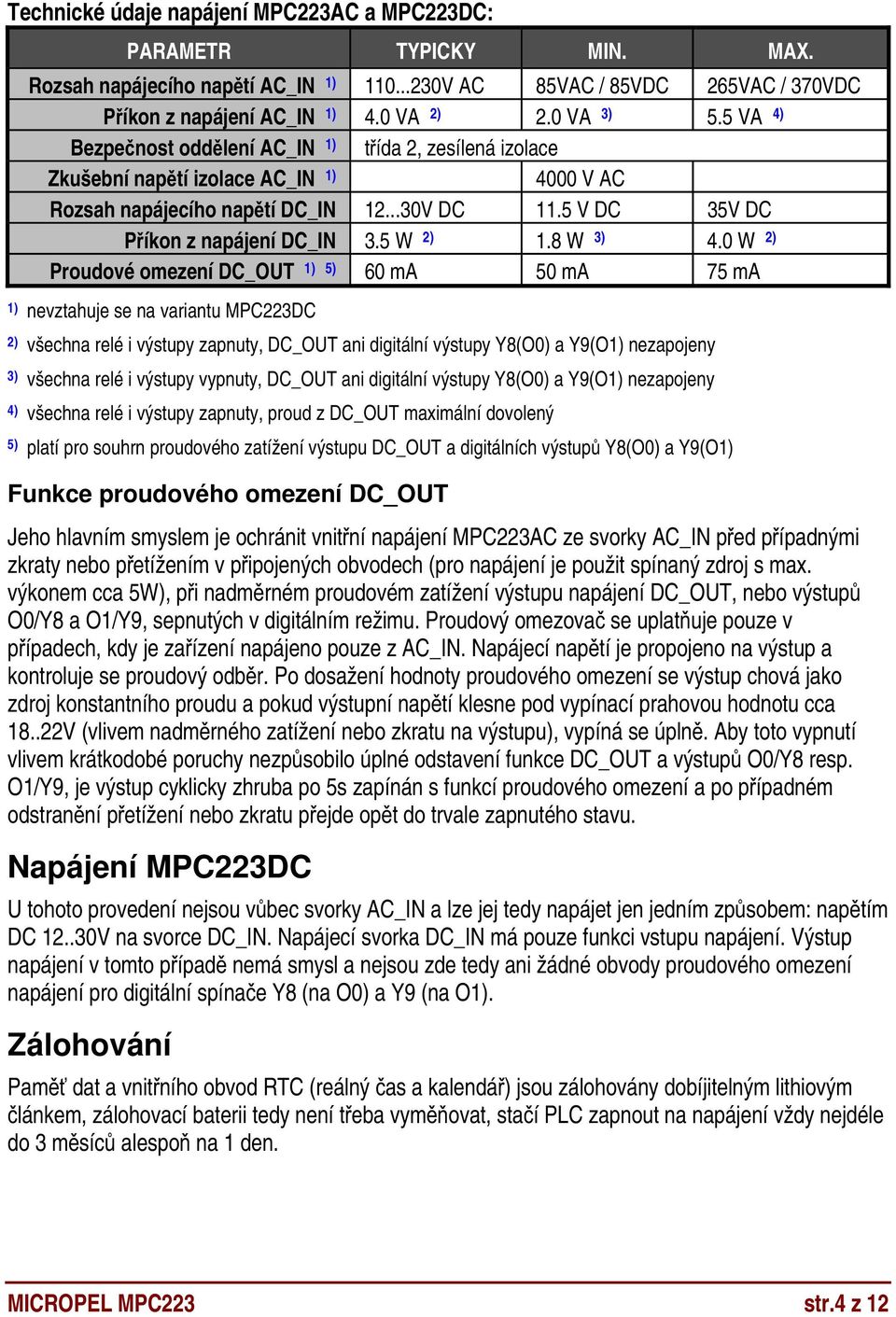

4 Technické údaje napájení MPC223AC a MPC223DC: PARAMETR TYPICKY MIN. MAX. Rozsah napájecího napětí AC_IN 1) V AC 85VAC / 85VDC 265VAC / 370VDC Příkon z napájení AC_IN 1) 4.0 VA 2) 2.0 VA 3) 5.5 VA 4) Bezpečnost oddělení AC_IN 1) třída 2, zesílená izolace Zkušební napětí izolace AC_IN 1) 4000 V AC Rozsah napájecího napětí DC_IN V DC 11.5 V DC 35V DC Příkon z napájení DC_IN 3.5 W 2) 1.8 W 3) 4.0 W 2) Proudové omezení DC_OUT 1) 5) 60 ma 50 ma 75 ma 1) nevztahuje se na variantu MPC223DC 2) všechna relé i výstupy zapnuty, DC_OUT ani digitální výstupy Y8(O0) a Y9(O1) nezapojeny 3) všechna relé i výstupy vypnuty, DC_OUT ani digitální výstupy Y8(O0) a Y9(O1) nezapojeny 4) všechna relé i výstupy zapnuty, proud z DC_OUT maximální dovolený 5) platí pro souhrn proudového zatížení výstupu DC_OUT a digitálních výstupů Y8(O0) a Y9(O1) Funkce proudového omezení DC_OUT Jeho hlavním smyslem je ochránit vnitřní napájení MPC223AC ze svorky AC_IN před případnými zkraty nebo přetížením v připojených obvodech (pro napájení je použit spínaný zdroj s max. výkonem cca 5W), při nadměrném proudovém zatížení výstupu napájení DC_OUT, nebo výstupů O0/Y8 a O1/Y9, sepnutých v digitálním režimu. Proudový omezovač se uplatňuje pouze v případech, kdy je zařízení napájeno pouze z AC_IN. Napájecí napětí je propojeno na výstup a kontroluje se proudový odběr. Po dosažení hodnoty proudového omezení se výstup chová jako zdroj konstantního proudu a pokud výstupní napětí klesne pod vypínací prahovou hodnotu cca V (vlivem nadměrného zatížení nebo zkratu na výstupu), vypíná se úplně. Aby toto vypnutí vlivem krátkodobé poruchy nezpůsobilo úplné odstavení funkce DC_OUT a výstupů O0/Y8 resp. O1/Y9, je výstup cyklicky zhruba po 5s zapínán s funkcí proudového omezení a po případném odstranění přetížení nebo zkratu přejde opět do trvale zapnutého stavu. Napájení MPC223DC U tohoto provedení nejsou vůbec svorky AC_IN a lze jej tedy napájet jen jedním způsobem: napětím DC V na svorce DC_IN. Napájecí svorka DC_IN má pouze funkci vstupu napájení. Výstup napájení v tomto případě nemá smysl a nejsou zde tedy ani žádné obvody proudového omezení napájení pro digitální spínače Y8 (na O0) a Y9 (na O1). Zálohování Paměť dat a vnitřního obvod RTC (reálný čas a kalendář) jsou zálohovány dobíjitelným lithiovým článkem, zálohovací baterii tedy není třeba vyměňovat, stačí PLC zapnout na napájení vždy nejdéle do 3 měsíců alespoň na 1 den. MICROPEL MPC223 str.4 z 12

5 Prostředí, klimatická odolnost, kalibrace Automaty MPC223 jsou určeny do čistého průmyslového prostředí. Podmínky pro skladování: rozsah teplot cca od -20 C do +70 C, vlhkost od 0% do 90% nekondenzující. Podmínky pro provoz: rozsah teplot cca od 0 C do +50 C, vlhkost od 10% do 80% nekondenzující. Typické hodnoty přesnosti analogových vstupů/výstupů platí pro provoz při +25 C (resp. v rozmezí C) a pro nová nebo nově zkalibrovaná zařízení. Maximální odchylky platí pro celý rozsah provozních teplot. Doporučený interval kalibrace (u výrobce) je cca 2 roky pro zachování garantovaných pásem chyby měření. Univerzální vstupy I0.. I5 Nejsou galvanicky oddělené. Umožňují připojení digitálních i analogových signálů. Každý vstup je možno individuálně konfigurovat do příslušného módu analogového měření. Kromě analogových měření vyhodnocuje každý univerzální vstup i digitální signál. Každý vstup je z pohledu programovacího jazyka SIMPLE4 reprezentován dvěma obrazy: analogově jako registr I0...I5 typu word a digitálně jako bit X8..X13. Vstupy je v případě potřeby ještě možné dokalibrovat kalibračními registry CALIB0..CALIB5. Přiřazení datových registrů SIMPLE4 k univerzálním vstupům: UNIVERZÁLNÍ VSTUP I5 I4 I3 I2 I1 I0 vstup digitálně (bit): X13 X12 X11 X10 X9 X8 vstup analogově (word): I5 I4 I3 I2 I1 I0 kalibrační registr (word): CALIB5 CALIB4 CALIB3 CALIB2 CALIB1 CALIB0 Digitální vstup Digitální signál je na vstupech vyhodnocován vždy, bez ohledu na nastavený mód analogového měření (je nicméně doporučeno nastavit pro tento případ pasívní napěťové měření - např. mód 0x0). Digitální vstup je v log.1, pokud je vstupní napětí vyšší než prahové napětí digitální funkce vstupu - tj. asi +8V. Vyhodnocování úrovně na vstupech probíhá s periodou 10ms, do bitů X8..X13 pro potřeby SIMPLE4 jsou hodnoty přepsány vždy na začátku programové smyčky. Nejkratší impuls který lze detekovat, má tedy délku 10ms. Vstupy nejsou galvanicky oddělené a jsou unipolární, tedy napětí přiváděné na vstup musí být kladné proti zemi napájení. Analogový vstup Každý vstup má celkem 8 módů analogových měření - viz tabulka níže. Měření odporu a odporových teplotních čidel je dvouvodičové a aktivní, tzn. že do vstupní svorky se z vnitřních obvodů emituje měřicí proud. Proud je emitován do vstupů postupně, nikoliv stále. Přetečení Každý mód má svůj měřicí rozsah a měřená hodnota má deklarovanou přesnost pouze v tomto rozsahu. MICROPEL MPC223 str.5 z 12

6 Po jeho překročení má hodnota nižší přesnost a ještě dále pak už trvale ukazuje (0xFFFF), což ve všech módech signalizuje přetečení měřicího rozsahu. Po přiložení záporného napětí na vstupy ukazují tyto ve všech módech hodnotu 0. Kalibrace Každý vstup má přiřazen svůj kalibrační registr CALIB, ve kterém je vždy po restartu PLC hodnota Ta funguje jako násobná konstanta s přesností na 4 místa (hodnota tedy znamená ), kterou se násobí naměřená hodnota. Pokud je to tedy třeba, lze takto velmi jemně doladit měřené hodnoty na jednotlivých vstupech. Příklad: po nastavení CALIB2=9992 bude vstup I2 ukazovat 999 místo 1000 a 1998 místo Seznam módů a měřicích rozsahů analogových vstupů: mód popis rozsah číselně 0x V napětí 0..10V, po 0.01V V x V napětí 0..10V, po 0.001V V x R odpor ohm, po 0.1ohm R x R odpor ohm, po 0.01ohm R x8 Pt1000 čidla Pt1000, C ( K) po K x9 Pt100 čidla Pt100, C ( K) po K xA Ni5 čidla Ni1000/5000ppm, C (513.2 K) po K xC Ni6 čidla Ni1000/6180ppm, C (473.2 K) po K 4732 Pro konfiguraci vstupů slouží registry ADCMODE a ADCMODE2 (přístupné pod těmito symboly z jazyka SIMPLE4). Pro každý vstup je zde vyhrazeno 4-bitové konfigurační pole, je tedy nejpřehlednější nastavovat i číst hodnoty v těchto registrech v hexadecimálním tvaru. Umístění konfiguračních polí v registrech ADCMODE a ADCMODE2: REGISTR bity Xxxx bity xxxx bity 7..4 xxxx bity 3..0 xxxx ADCMODE I3 - MODE I2 - MODE I1 - MODE I0 - MODE ADCMODE2 0 0 I5 - MODE I4 - MODE Příklad: nastavení vstupů I0 do módu 0x1, I1 do módu 0x2, I2 do módu 0xA, I3 do módu 0xA, I4 do módu 0xC a I5 do módu 0x8 se provede nastavením registrů takto: ADCMODE = 0xAA21 ADCMODE2 = 0x008C Měření napětí - módy 0 a 1 Na vstup se zapojuje měřené napětí v rozsahu 0-10V. V příslušném registru I je měřená hodnota s přesností buď na 0.01V (mód 0) nebo 0.001V (mód 1). Měřitelný rozsah končí na cca 10.2V a po této hodnotě již vstup signalizuje přetečení (0xFFFF). Příklad: měřenému napětí 7.055V odpovídá buď hodnota 706 v módu 0, nebo 7055 v módu 1. MICROPEL MPC223 str.6 z 12

7 Měření odporu - módy 2 a 3 Měření odporu je dvouvodičové a aktivní, tzn. že do vstupní svorky se z vnitřních obvodů emituje měřicí proud. Proud je emitován do vstupů postupně v řadě, do každého vstupu vždy jen v jednom z celkem 8 časových intervalů (interval má cca ms, celý cyklus přes všechny vstupy trvá zhruba od 1.6 do 2 sekund). Měření je od 0 ohm až do daného rozsahu, překročení rozsahu je signalizováno hodnotou (0xFFFF). Touto hodnotou je tedy standardně signalizován i nepřipojený vstup. Příklad: rezistoru Ω odpovídá hodnota v módu 2, nebo v módu 3 (mimo rozsah). rezistoru 2.46Ω odpovídá hodnota 25 v módu 2, nebo 246 v módu 3. nepřipojený rezistor, nebo větší než cca 3kΩ vykazuje v obou módech hodnotu Měření teplotních čidel - módy 8, 9, A a C Princip měření je přesně tentýž jako u odporů, jen je po změření hodnoty zařazen ještě převod hodnoty odporu na teplotu (R/T) podle linearizační funkce konkrétního typu čidla. Pro čidla Pt100 se používá měřicí rozsah R Pro čidla Pt1000 a Ni1000 se používá měřicí rozsah R Hodnota teploty je vždy uváděna v desetinách Kelvina, pro přepočet na stupně Celsia je pak potřeba odečíst hodnotu 2732 (0 C je zaokrouhleně 273.2K). Měřicí rozsahy čidel nejdou od úplné absolutní nuly, začínají zhruba na -200 C až -100 C, podle možností daného typu čidla - viz tabulka módů měření. Pod touto úrovní signalizuje vstup hodnotu 0 a je možné tuto hodnotu např. interpretovat jako chybu (zkrat) na čidle. Po překročení měřicího rozsahu pro daný typ čidla je naopak signalizována hodnota (0xFFFF) a to je možné také interpretovat jako chybu (přerušení nebo odpojení) čidla. Příklady: měřené teplotě C odpovídá hodnota 4008 (v módu odpovídajícím danému typu čidla). měřené teplotě pod minimem měřicího rozsahu daného čidla odpovídá hodnota 0. měřené teplotě nad maximem měřicího rozsahu daného čidla odpovídá hodnota (0xFFFF). Pozn. ke kalibraci: Kalibrace násobnou konstantou podle registrů CALIB je v těchto módech zařazena ještě před aplikaci převodu R/T podle linearizační funkce. MICROPEL MPC223 str.7 z 12

8 Souhrnné technické parametry univerzálních vstupů: PARAMETR TYP. MIN. MAX. vstupní impedance 1) 20.1 kω 19.9 kω 20.3 kω maximální dovolené přepětí na vstupu -35 V +35 V rozsah pracovního napětí na vstupu V max. napětí při měření odporu nebo čidel +2.5 V 0.0 V +4.5 V perioda měření analogové hodnoty 1.6 s 1.5 s 2.0 s Vstup digitálně prahové napětí digitální funkce vstupu +8.0 V +7.0 V +9.0 V perioda vyhodnocení digitálního vstupu 0.01 s 0.01 s 0.02 s Vstup analogově - měření napětí 10.00V a V chyba měření (% rozsahu) 2) ±0.2 % ±0.5 % Vstup analogově - měření odporu R nebo čidel Pt100 max. chyba měření (% rozsahu) ±0.2 % abs. chyba měření v celém rozsahu R 2) ±0.2 Ω ±1.0 Ω abs. chyba měření v rozsahu R 2) ±0.1 Ω ±0.5 Ω abs. chyba měření Pt100 pro ) ±0.5 ±2.5 abs. chyba měření Pt100 pro ) ±0.3 ±1.5 špičkový měřicí proud 4.8 ma 4.6 ma 5.1 ma průměrná hodnota měřicího proudu 0.60 ma 0.57 ma 0.65 ma Vstup analogově - měření odporu R nebo čidel Pt1000, Ni1000 max. chyba měření (% rozsahu) ±0.2 % abs. chyba měření v celém rozsahu R 2) ±1.0 Ω ±5.0 Ω abs. chyba měření v rozsahu R 2) ±0.5 Ω ±2.5 Ω abs. chyba měření Pt1000 pro ) ±0.3 ±1.5 abs. chyba měření Pt1000 pro ) ±0.2 ±0.7 abs.chyba měření Ni1000/5000ppm pro ) ±0.2 ±1.0 abs.chyba měření Ni1000/5000ppm pro ) ±0.1 ±0.5 abs.chyba měření Ni1000/6180ppm pro ) ±0.2 ±0.8 abs.chyba měření Ni1000/6180ppm pro ) ±0.1 ±0.4 špičkový měřicí proud 1.0 ma 0.9 ma 1.2 ma průměrná hodnota měřicího proudu 0.13 ma 0.11 ma 0.16 ma 1) platí pouze v analogovém měřicím rozsahu 0-10V, mimo tento rozsah může být menší - cca 12 kω 2) přesnost je vždy nejméně ±1 jednotka měřené hodnoty v registru + uvedená přesnost. 2) chyby měření ve sloupci TYP. platí pro nová zařízení při +25 C, pro ostatní podmínky platí sloupec MAX. Ochrany univerzálních vstupů a jejich vliv na měření Univerzální vstupy mají ochrany proti přepětí (kladnému i zápornému), nicméně i ochrany mají své limity - viz technické parametry / max.dovolené přepětí. Překročení těchto limitů může způsobit nevratné zničení vstupu i celého zařízení! MICROPEL MPC223 str.8 z 12

9 Pokud napětí přivedené na vstup vybočí z rozsahu pracovního napětí (viz tech.parametry), může dojít k podstatnému zkreslení měřených hodnot i na ostatních analogových vstupech. Zpracovatelný rozsah vstupních napětí univerzálních vstupů pro přesnou a lineární funkci analogového měření je cca V. Přiložením záporného napětí (cca -0.3V a menší), nebo kladného napětí od cca +12.5V se aktivují ochrany, které mohou způsobit snížení vstupní impedance (z typických 20 kω až na cca 12kΩ) a tím i zvýšení vstupního proudu. Digitální zobrazení vstupů (bity X) zůstává funkční, je třeba jen počítat s výše zmíněným vyšším proudem do vstupu. Měřené hodnoty analogových vstupů v registrech I signalizují 0xFFFF (v případě kladného přepětí) nebo 0 (v případě záporného přepětí). Univerzální výstupy O0.. O1 (Y8.. Y9) Nejsou galvanicky oddělené. Umožňují výstup analogového signálu 0..10V nebo digitálního signálu o velikosti napájecího napětí (v případě MPC223AC, napájeného z AC_IN, je to cca V). Výstupy se ovládají analogově z registrů O0, O1 (nastavení výstupního napětí v rozmezí 0..10V) a digitálně z bitů Y8, Y9 (sepnutí napájecího napětí na výstup). Přiřazení datových registrů SIMPLE4 k univerzálním výstupům: UNIVERZÁLNÍ VÝSTUP O1 O0 výstup digitálně (bit): Y9 Y8 výstup analogově (word): O1 O0 Obě výstupní funkce (analogová i digitální) jdou na výstup paralelně přes diody a platí vždy větší z nich. Má-li být na výstupu O0 nula (tedy 0.0V), musí být jak O0=0, tak Y8=0. Pokud je Y8=1, je na výstup sepnuto napájecí napětí (a nezáleží pak na hodnotě registru O0, protože napájecí napětí je vždy větší než 10V). Pokud je Y8=0, pohybuje se výstupní hodnota v rozsahu 0..10V a je dána registrem pro analogový výstup O0. Rozlišení registru je 0.01V, číselné hodnotě 1000 tedy odpovídá výstupní napětí 10.00V. Maximum nastavení výstupu je 10.2V. Pokud je v registru nastavena vyšší hodnota než maximálních 1020, pak výstupní napětí bude nastaveno na maximum 10.2V. Pro korektní digitální funkci výstupu je tedy nutné zajistit, aby registr pro analogový výstup byl v nule (např. O0=0, O1=0), pro korektní analogovou funkci výstupu je zas nutné zajistit, aby bit pro digitální výstup byl v nule (např. Y8=0, Y9=0). Příklady: O0=0, Y8=0: výstup je neaktivní, bez napětí O0=0, Y8=1: na výstupu je napájecí napětí (tedy digitální signál log.1) O0=755, Y8=0: na výstupu je napětí 7.55 V (tedy analogový signál) O0=755, Y8=1: na výstupu je napájecí napětí (tedy digitální signál log.1) O0=15340, Y8=0: na výstupu je napětí V (tedy maximum analogového signálu) MICROPEL MPC223 str.9 z 12

10 Digitální výstup je de-facto pouze digitální spínač, který na výstupní svorku sepne napájecí napětí (s proudovým omezením - viz dále). Výstup předpokládá zapojení zátěže proti zemi napájení a je schopen v tomto zapojení do zátěže dodávat proud (jiný pro digitální a jiný pro analogový režim). Pro opačnou konfiguraci (zátěž proti napájení apod.) se výstup chová pouze jako pasívní rezistor (cca 15-18kΩ) proti zemi napájení. Napájení výstupů a proudové omezení Každý univerzální výstup má ve svém digitálním spínači vratnou PTC pojistku proti přetížení (dimenzována na setrvalý proud cca 200 ma). Digitální výstup nemá své napájení vyvedeno (tak jak je zvykem např. u galvanicky oddělených výstupů), má jej vnitřně spojeno s napájením PLC, resp. se svorkou DC_IN/OUT. Pokud je na svorku přivedeno externí DC napájení, je každý digitální výstup limitován pouze svojí PTC ochranou. Pokud je zařízení napájeno vlastním interním napáječem ze vstupu AC_IN a svorka DC_IN/OUT v tomto případě slouží jako výstup napětí DC_OUT, platí pro DC_OUT i oba digitální výstupy Y8 a Y9 navíc ještě souhrnné proudové omezení napájecího výstupu DC_OUT (podrobněji viz kap. "Napájení"). Analogové části obou univerzálních výstupů jsou napájeny společně a mají též proudové omezení (je společné pro oba výstupy, platí když je digitální část výstupu vypnuta a výstup pracuje jako analogový). Toto omezení platí nezávisle na tom, zda je automat napájen z AC_IN nebo DC_IN. Souhrnné technické parametry univerzálních výstupů: PARAMETR TYP. MIN. MAX. vnitřní impedance výstupu 1) 17.8 kω 15 kω 18 kω Výstup digitálně proudová zatížitelnost digitálního výstupu 0.2 A 0.18 A 0.21 A proudové omezení při napájení z AC_IN viz omezení proudu DC_OUT v kap."napájení" perioda obnovy stavu digitálního výstupu 0.02 s 0.02 s 0.03 s Výstup analogově proudové omezení pro analogové výstupy 2) 15 ma 10 ma 20 ma max. proud analog. výstupu pro danou přesnost 5 ma přesnost analogového výstupu (% rozsahu) 3) ±2 % přesnost nastavení analogového výstupu 3) ±0.2 V ±0.04 V napěťový rozsah analogového výstupu V V V rozsah číselně v registru O0 (O1) rozlišení registru O0 (O1) 0.01 V 0.11 ma 0.16 ma perioda obnovy hodnoty analogového výstupu 0.18 s 0.16 s 0.20 s 1) platí pro vypnutý výstup, tedy Ox=0 i Yx=0 2) platí pro oba analogové výstupy v součtu, používá-li se jen jeden - pak může využít celý tento limit 3) při výstupním proudu max. 5 ma MICROPEL MPC223 str.10 z 12

11 Digitální vstupy X0.. X3 Galvanicky oddělené. Skupina 4 vstupů X0...X3 s jednou společnou svorkou SX, galvanicky oddělená optočleny od ostatních obvodů automatu. Vstupy jsou bipolární, mohou se tedy budit napětím kladné i záporné polarity vůči společné svorce. Souhrnné technické parametry digitálních vstupů: PARAMETR TYP. MIN. MAX. impedance vstupu 4.7 kω 4 kω 10 kω zkušební napětí izolace optického oddělení 1500V DC perioda vyhodnocování stavu vstupu 0.01 s 0.01 s 0.02 s dovolené pracovní napětí vstupu ±24 V -30 V +30 V max. možné přepětí na vstupu 1) -35 V +35 V maximální vstupní proud (při max.napětí) ±7.5 ma 1) vyšší hodnota může již vést k nevratnému zničení vstupu Digitální reléové výstupy Y0.. Y7 Galvanicky oddělené. Osm separátních výstupních relé s vyvedenými spínacími kontakty. Na skupině 8 svorek jsou vždy 4 dvojice těchto spínacích kontaktů - od výstupních relé Y0..Y3 a od výstupních relé Y4..Y7. Kontakty relé jsou za účelem ochrany proti jiskření a snížení rušení přemostěny varistory 275V AC. Upozornění: Rychlost reakce reléových výstupů (a tím i perioda obnovy jejich stavu) je sice limitována na cca 200ms, nicméně vzhledem k elektrické a mechanické životnosti relé, která je v principu vždy omezena počtem cyklů sepnutí/vypnutí, doporučujeme stavět obslužný software tak, aby ke změně stavu jednotlivých reléových výstupů docházelo pokud možno co nejméně. Souhrnné technické parametry digitálních reléových výstupů: PARAMETR TYP. MIN. MAX. impedance vstupu 4.7 kω 4 kω 10 kω zkušební napětí izolace galvanického oddělení 3000V AC, 1 minuta perioda obnovy stavu digitálního výstupu 0.18 s 0.16 s 0.20 s proudová zatížitelnost (odporová zátěž) 3 A 5 A max. pracovní napětí AC 275 V AC max. pracovní napětí DC 30 V DC životnost - garantovaný počet cyklů bez zátěže životnost - garantovaný počet cyklů (proud 3A) životnost - garantovaný počet cyklů (proud 5A) MICROPEL MPC223 str.11 z 12

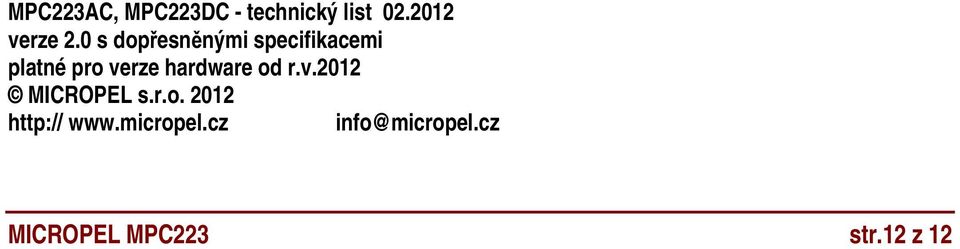

12 MPC223AC, MPC223DC - technický list verze 2.0 s dopřesněnými specifikacemi platné pro verze hardware od r.v.2012 MICROPEL s.r.o info@micropel.cz MICROPEL MPC223 str.12 z 12
