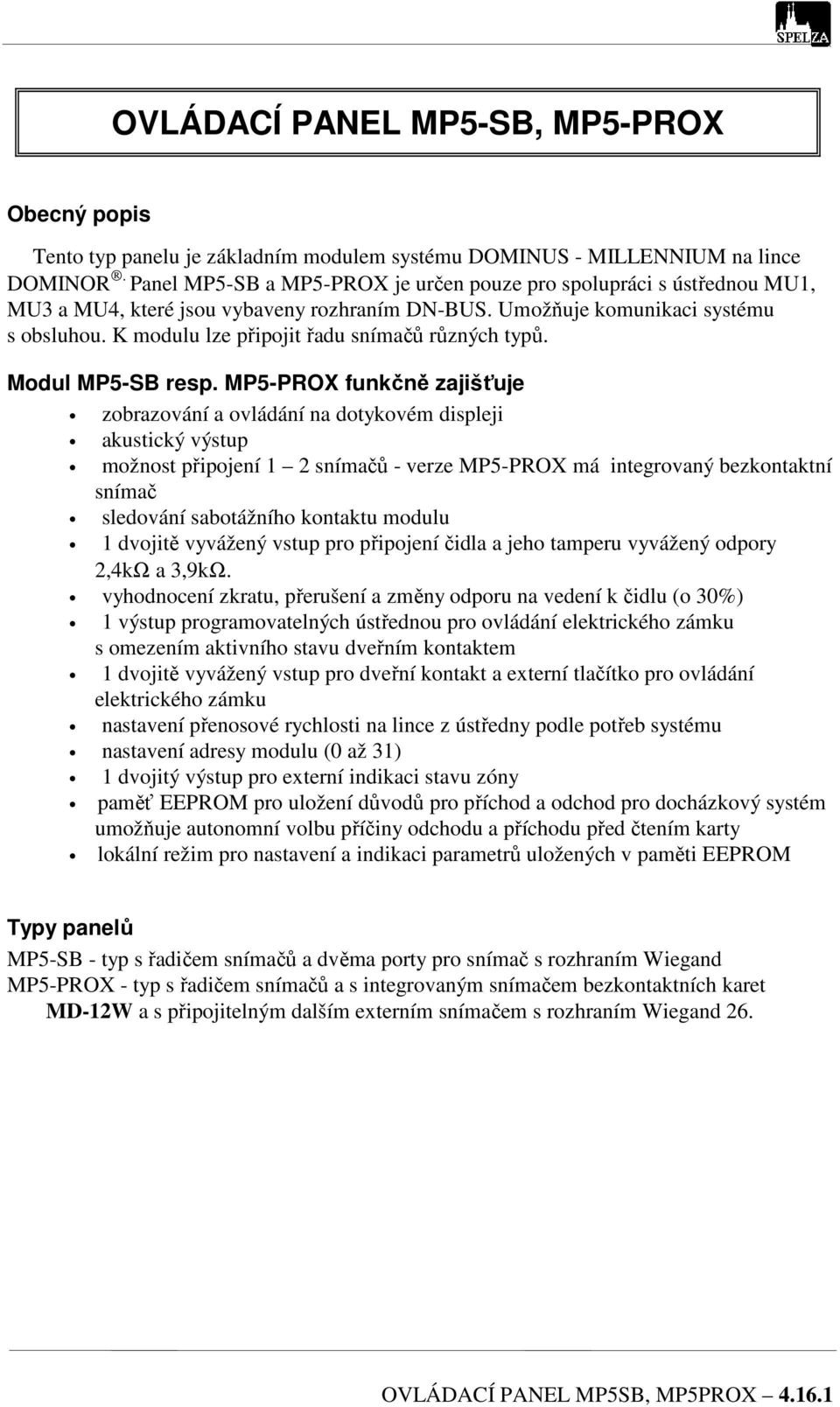

1 OVLÁDACÍ PANEL MP5-SB, MP5-PROX Obecný popis Tento typ panelu je základním modulem systému DOMINUS - MILLENNIUM na lince DOMINOR. Panel MP5-SB a MP5-PROX je určen pouze pro spolupráci s ústřednou MU1, MU3 a MU4, které jsou vybaveny rozhraním DN-BUS. Umožňuje komunikaci systému s obsluhou. K modulu lze připojit řadu snímačů různých typů. Modul MP5-SB resp. MP5-PROX funkčně zajišťuje zobrazování a ovládání na dotykovém displeji akustický výstup možnost připojení 1 2 snímačů - verze MP5-PROX má integrovaný bezkontaktní snímač sledování sabotážního kontaktu modulu 1 dvojitě vyvážený vstup pro připojení čidla a jeho tamperu vyvážený odpory 2,4kΩ a 3,9kΩ. vyhodnocení zkratu, přerušení a změny odporu na vedení k čidlu (o 30%) 1 výstup programovatelných ústřednou pro ovládání elektrického zámku s omezením aktivního stavu dveřním kontaktem 1 dvojitě vyvážený vstup pro dveřní kontakt a externí tlačítko pro ovládání elektrického zámku nastavení přenosové rychlosti na lince z ústředny podle potřeb systému nastavení adresy modulu (0 až 31) 1 dvojitý výstup pro externí indikaci stavu zóny paměť EEPROM pro uložení důvodů pro příchod a odchod pro docházkový systém umožňuje autonomní volbu příčiny odchodu a příchodu před čtením karty lokální režim pro nastavení a indikaci parametrů uložených v paměti EEPROM Typy panelů MP5-SB - typ s řadičem snímačů a dvěma porty pro snímač s rozhraním Wiegand MP5-PROX - typ s řadičem snímačů a s integrovaným snímačem bezkontaktních karet MD-12W a s připojitelným dalším externím snímačem s rozhraním Wiegand 26. OVLÁDACÍ PANEL MP5SB, MP5PROX

2 Pohled na panel Pohled na panel zezadu LINK SR1 MD12V TAMP Sv.1 TEP TAMP tamper modulu LINK zakončení linky sepnutím se připojí mezi signály A a B odpor 120 Ohmů. SR1 nastavení režimu výstupů - umožňuje měnit režim relé a externích LED na výstupech L1 a L2 relé L1 L1 L2 L2 S v klidu sepnuto / R v klidu rozepnuto S 20mA / R 2mA S v klidu svítí / R v klidu nesvítí S 20mA / R 2mA S v klidu svítí / R v klidu nesvítí TEP připojení teploměru OVLÁDACÍ PANEL MP5SB, MP5PROX

3 Sv.1 - popis svorek konektoru MP5SB resp. MP5PROX S1 L1 S1 L1 S1-S4 - připojení snímačů A,B - data z ústředny S2 L2 S2 L2 + - vstup napájecího napětí 12V S3 R R - elektrická zem S4 R R R - kontakty relé C - vstup pro dvojitě vyvážené čidlo A C A C D - dvojitě vyvážený dveřní kontakt D D L1, L2 - dvojitý výstup pro LED indikátor B Z B Z Z - VÝSTUP elektrická zem pro vstupy C a D + NC + NC NC - propojení stínění kabelů, nebo pomocné svorky pro jiné vodiče (např. el. zem) typ rozhraní svorka Wiegand, Rosslare Wiegand, Rosslare S1 D0 (EXT) D0 (EXT) S2 D1 (EXT) D1 (EXT) S3 S4 D0 (INT) D1 (INT) Připojení linky k panelu A data B + NC napájení linka DN-bus stínění kabelu elektrická zem Neopomeňte připojit stínění kabelů na zemnicí můstek (NC)! Pomocné svorky lze využít při větším počtu připojovaných kabelů, jestliže nestačí jedna svorka. Ovládání dveří elektrický zámek s malým odběrem 12V= R R elektrický zámek s velkým odběrem 12V= externí relé s větší proudovou zatížitelností R R 2k4 2k4 D Z - + napájení elektrického zámku D Z + dveřní kontakt - zavřeno dveřní kontakt - zavřeno OVLÁDACÍ PANEL MP5SB, MP5PROX

4 Připojení externího tlačítka a indikace zóny indikační LED L1 L2 3k9 + D Z externí tlačítko Připojení čidla C Z čidlo tamper napájení čidlo čidla + - 3k9 2k4 3k9 tamper čidla 2k4 čidlo Orientační hodnoty odporu čidlové smyčky: zkrat: ohmů OK : ohmů al.č : ohmů al.t : ohmů + C Z panel Připojení teploměru vstup buď a nebo OVLÁDACÍ PANEL MP5SB, MP5PROX

5 Lokální funkce MP5-SB a MP5-PROX Přechod do lokálního režimu Do lokálního režimu pro zobrazení a změnu parametrů lze přejít třemi způsoby: - pozapnutí bez komunikace s ústřednou a stisku tlačítka s ikonou lokální nastavení: - v provozu po zadání hesla a stisku tlačítka s ikonou lokální nastavení: - při zobrazení klasické klávesnice pomocí kombinace kláves libovolný shift následovaný kurzor vlevo + kurzor vpravo (stisknout místo mezi tlačítky). OVLÁDACÍ PANEL MP5SB, MP5PROX

6 Lokální režim je rozdělen na dvě skupiny funkcí. První je přístupná všem a druhá je přístupná po zadání lokálního hesla. Výchozí obrazovka lokálního režimu umožňuje volit: Volání textového HELP okna tlačítko ESCAPE pro přechod na předchozí obrazovku Zadání hesla pro chráněnou část lokálního nastavení (nezobrazuje se při neaktivním tamperu) Nastavení režimu podsvětlení displeje Výchozí informační obrazovka Nastavení barev a formátu hlasvní obrazovky Očista displeje Zadání lokálního hesla pro přechod na chráněnou obrazovku lokálního režimu Lokální heslo lze zadat pouze při rozpojeném tamperu. Defaultní heslo je 0. Doporučuje se heslo změnit a zapamatovat. Klávesnice a displej mají při každém zadávání hesla jinou pozici, aby se ztížilo odečítání hesla podle otisků na dotykové fólii. Pro další zvýšení bezpečnosti lze v lokálním nastavení zapnout navíc míchání numerických kláves. Potvrzovací klávesa (Enter, Save) Šipka vlevo maže poslední zadaný znak. Přechod na tuto chráněnou obrazovku je blokován kromě heslem ještě rozpojením tamperu panelu. Při ztrátě lokálního hesla postupujeme takto: - zapni panel bez ustredny - nastav zobrazení klasické klávesnice - zadej F1, F2, F3, F4 - přejdi do lokalniho nastavení (kombinací SHIFT a kurzor vlevo + vpravo) (viz výše) - při zadávání hesla dej pouze ENTER - pak zadej nové heslo OVLÁDACÍ PANEL MP5SB, MP5PROX

7 Nastavení režimu podsvětlení displeje Trvalé podsvětlení jas se nemění Tlačítky se mění doba dodsvětlení v sekundách Posuvník Minimální podsvětlení Indikátor jasu Posuvník Maximální podsvětlení Tlačítko ENTER uloží se nová volba Podsvětlení displeje je závislé na tom, zda je systém napájen ze sítě. - při napájení ze sítě a v režimu trvalý svit je podsvětlení dáno nastavením posuvníku Max. podsvětlení. - při napájení z baterie a v režimu trvalý svit je podsvětlení dáno nastavením posuvníku Min. podsvětlení. - při napájení ze sítě a v režimu NE trvalý svit je po stisku klávesy podsvětlení nastaveno posuvníkem Max. podsvětlení a po uplynutí nastavené doby přejde plynule na úroveň nastavenou posuvníkem Min. podsvětlení. - při napájení z baterie a v režimu NE trvalý svit je podsvětlení dáno nastavením posuvníku Min. podsvětlení a po uplynutí nastavené doby přejde plynule na úroveň zhasnuto. (Protože poté nelze rozeznat umístění tlačítek, je nutno náhodným stiskem nejdříve rozsvítit displej a teprve následující stisk je funkční.) Výchozí informační obrazovka Indikace komunikace na lince, pokud není panel v konfiguraci linky. Nastavená adresa panelu. Datum vytvoření a číslo verze hlavního programu. Datum vytvoření a číslo verze programu periferií, nastavený typ snímače. Přechod na výchozí obrazovku lokálního režimu. OVLÁDACÍ PANEL MP5SB, MP5PROX

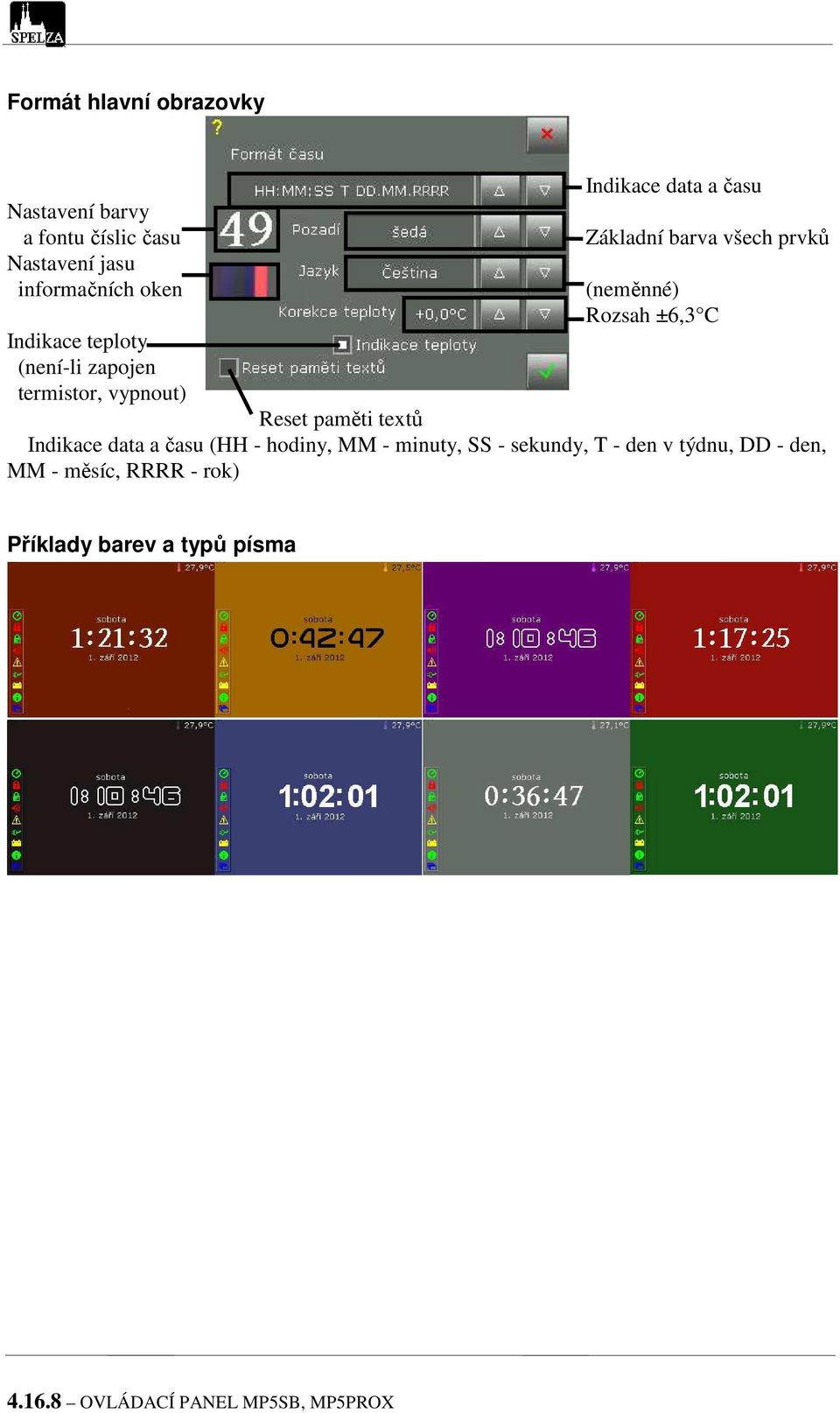

8 Formát hlavní obrazovky Nastavení barvy a fontu číslic času Nastavení jasu informačních oken Indikace teploty (není-li zapojen termistor, vypnout) Indikace data a času Základní barva všech prvků (neměnné) Rozsah ±6,3 C Reset paměti textů Indikace data a času (HH - hodiny, MM - minuty, SS - sekundy, T - den v týdnu, DD - den, MM - měsíc, RRRR - rok) Příklady barev a typů písma OVLÁDACÍ PANEL MP5SB, MP5PROX

9 Očista displeje Pokud je třeba otřít displej bez nebezpečí stisku klávesy, na 15s se zobrazí tato obrazovka. Chráněná obrazovka lokálního režimu Přechod na tuto obrazovku je chráněn kromě heslem ještě rozpojením tamperu panelu. Zadání nového lokálního hesla. Nastavení základních vlastností panelu. Nastavení vlastností panelu souvisejících s docházkovým režimem Nastavení defaultní a pomocné funkce související s aktualizací SW panelu. Kalibrace dotykové folie funkce pro opravu panelu. OVLÁDACÍ PANEL MP5SB, MP5PROX

10 Zadání nového lokálního hesla Stiskem oblasti displeje se místo hvězdiček zobrazí skutečné číslice hesla. Je nezbyté po instalaci změnit defaultní heslo 0 na jiné. Nastavení základních vlastností panelu Nastavení adresy Volba vstupu. Inverze vstupů: C tc Tl Dv C - vstup čidla tc - tamper čidla Tl tlačítko Dv - dveřní kontakt Hodnotu v ms - měnit jen po dohodě s výrobcem Minimální počet přenosů alarmu do ústředny - měnit jen po dohodě s výrobcem (neměnné) n normální vstup N normální vstup vybraný ke změně i inverzní vstup I inverzní vstup vybraný ke změně Paměť podsystémů pro zrychlení zobrazení podsystémů, lze zapnout paměť podsystémů. Pokud panel není schopen rozlišovat mezi různými kombinacemi podsystémů, musí být paměť podsystémů vypnuta. Relé ovládané z ústřeny nebo lokálně zpětnou vazbou od dveřního kontaktu. Nastavení vlastností docházkového panelu Implicitní důvod odchod/příchod. Snímače normálně/zaměněny. Na hlavní obrazovce docházky je možné zapnout zobrazení ikon. Na hlavní obrazovce docházky je možné zapnout indikaci a ovládání EZS OVLÁDACÍ PANEL MP5SB, MP5PROX

11 Typy snímačů a porovnání s typy nastavitelnými na předchozích panelech a řadičích. MP5 MP4. Wiegand 26 R-- Wiegand 26 bitů - jedno tlačítko čeká na kartu Wiegand 26 RT- Wiegand 26 bitů - tlačítka se přenášejí samostatně Wiegand invwiegand 26 bitů - jedno tlačítko čeká na kartu Wiegand 26 T- invwiegand 26 bitů - tlačítka se přenášejí samostatně IE Integrated engineering 32 bitů IE32 --D Integrated engineering 32 bitů - 13b+17b se samostatně převede na dekadická čísla Wiegand Wiegand 34 bitů - jedno tlačítko čeká na kartu Wiegand 34 -T- Wiegand 34 bitů - tlačítka se přenášejí samostatně A34 --D A34DEC - 34 bitů Wiegand Wiegand 37 bitů - jedno tlačítko čeká na kartu Wiegand 37 -T- Wiegand 37 bitů - tlačítka se přenášejí samostatně Wiegand 40 --D iclass 40 bitů b se převede na dekad. číslice (3+5) Wiegand Wiegand 42 bitů - jedno tlačítko čeká na kartu Wiegand 42 -T- Wiegand 42 bitů - tlačítka se přenášejí samostatně Wiegand Wiegand 58 -T- Wiegand 58 R-- Wiegand 58 RT- Ostatní nastavení Rotace displeje volba podle čitelnostidispleje (vhodný úhel prověřte před montáží na stěnu) Při zadávání hesla se nejen posunuje celá numerická klávesnice ale mění se i rozložení kláves Defaultní nastavení všech parametrů. Nepoužívat, nebezpečí smazání tlačítek a HELP textů! Jen pro oživování! Kalibrace displeje Použít jen při poruše dotykové folie! (Kalibrace displeje se provádí pouze při výchozí orientaci displeje.) OVLÁDACÍ PANEL MP5SB, MP5PROX

12 Poznámky ke hlavním typům provozních obrazovek Stisk ENTER. Indikace teploty. Indikační ikony: Systém připraven Ostrý režim Zvláštní režim Poplach tlačítko prohlížení poplachů a poruch Porucha Síť Baterie Předzvěst tlačítko prohlížení předzvěstí Volba Po stisku se zobrazí/smaže F1 až F4 Ikony Poplach a Předzvěst jsou zároveň tlačítka pro prohlížení historie a předzvěstí. Dvojitá šipka nahoru vše zastřežit Dvojitá šipka dolů vše odstřežit Šipka nahoru zastřežit vybranou položku Šipka dolů odstřežit vybranou položku Pro správnou indikaci podsystémů je třeba používat pro mnemoniku zapnutého podsystému nebo skupiny velká písmena (A..Z, #) tlačítko bude rudě zvýrazněno, pro mnemoniku vypnutého podsystému nebo skupiny malá písmena (a..z, $)#) tlačítko bude bíle zvýrazněno a pro mnemoniku polozapnuté skupiny ostatní znaky tlačítko bude modře zvýrazněno. Při použití paměti podsystémů je třeba dodržovat tato pravidla: pokud mají podsystémy nebo skupiny stejný počet položek, musí být jako první uvedena položka, ve které se seznam liší, aby došlo ke správné detekci záznamu v paměti. Pokud mají některé položky stejný text, nesmí být umístěny po sobě. Pokud tato pravidla nemohou být dodržena, musí se pro správnou činnost vypnout paměť podsystémů na obrazovce Nastavení základních vlastností panelu OVLÁDACÍ PANEL MP5SB, MP5PROX

13 Příklady dalších provozních obrazovek Příklad obrazovky menu. Klasická klávesnice používá se v instalaci a při editaci/vyplňování údajů. Docházková obrazovka bez ikon. Přechod do EZS Zastřežení kartou. (Důvody a jejich texty se programují z ústředny.) Docházková obrazovka s ikonami. Zobrazení EZS. OVLÁDACÍ PANEL MP5SB, MP5PROX

14 Prohlížení historie. Tlačítka pro skoky v historii. Délka skoku je ovlivněna velikostí záznamu historie. Nápověda zobrazí se po stisku? v levém horním rohu displeje. Další funkce: RESET displeje je možno provést při trvalém stisku libovolného tlačítka delším než 4 sekundy OVLÁDACÍ PANEL MP5SB, MP5PROX

15 Instalace panelu Ovládací panel se umisťuje libovolně v prostoru objektu na svislou plochu tak, aby byla zajištěna dobrá čitelnost displeje a nehrozilo nebezpečí nárazů do panelu. Panel MP5-P-X-S1 se šikmou základnou lze umístit na stůl. Způsob upevnění na zeď: A B MP5-S1 MP5-S2 A[mm] B[mm] ,2 φ vrtáku [mm] 6 6 φ hmoždinky [mm] 6 6 vruty[mm] 3x30 3x30 Panel MP5-M-SB se montuje zapuštěný do stěny. Postup montáže a demontáže je uveden pro každý typ skříňky v přiloženém letáku. OVLÁDACÍ PANEL MP5SB, MP5PROX

16 Technické parametry pracovní teplota... 0 až +40 C zvýšená odolnost (po dohodě s výrobcem) až +50 C pracovní napětí... 9 až 16V rozvážení vstupů... ±30% odběr MP5-SB při 12V - zhasnuto... 85mA min. podsvětlení mA max. podsvětlení mA odběr MP5-PROX při 12V - zhasnuto... < 100mA min. podsvětlení mA max. podsvětlení mA relé - spínané napětí... max. 350V relé - spínaný proud mA rozměry v mm (š-v-h) ,6 135,6 36,4 Způsob objednávky MP5-P-SB-x - pro dva externí snímače a s funkcemi pro docházkový systém, plastová skříňka MP5-P-PROX-x - jeden integrovaný snímač a jeden externí s rozhraním Wiegand 26 a s funkcemi pro docházkový systém, plastová skříňka MP5-M-SB - pro dva externí snímače a s funkcemi pro docházkový systém, kovová skříňka MP5-P-X-S1 MP5-P-X-S2 - šikmá základna na stůl i zeď - rovná základna na zeď OVLÁDACÍ PANEL MP5SB, MP5PROX
