1 Digitální HDTV přijímač s OS Linux AB IPBox 9900HD AB IPBox 9900HD plus AB IPBox 99HD AB IPBox 55HD Návod k obsluze 1

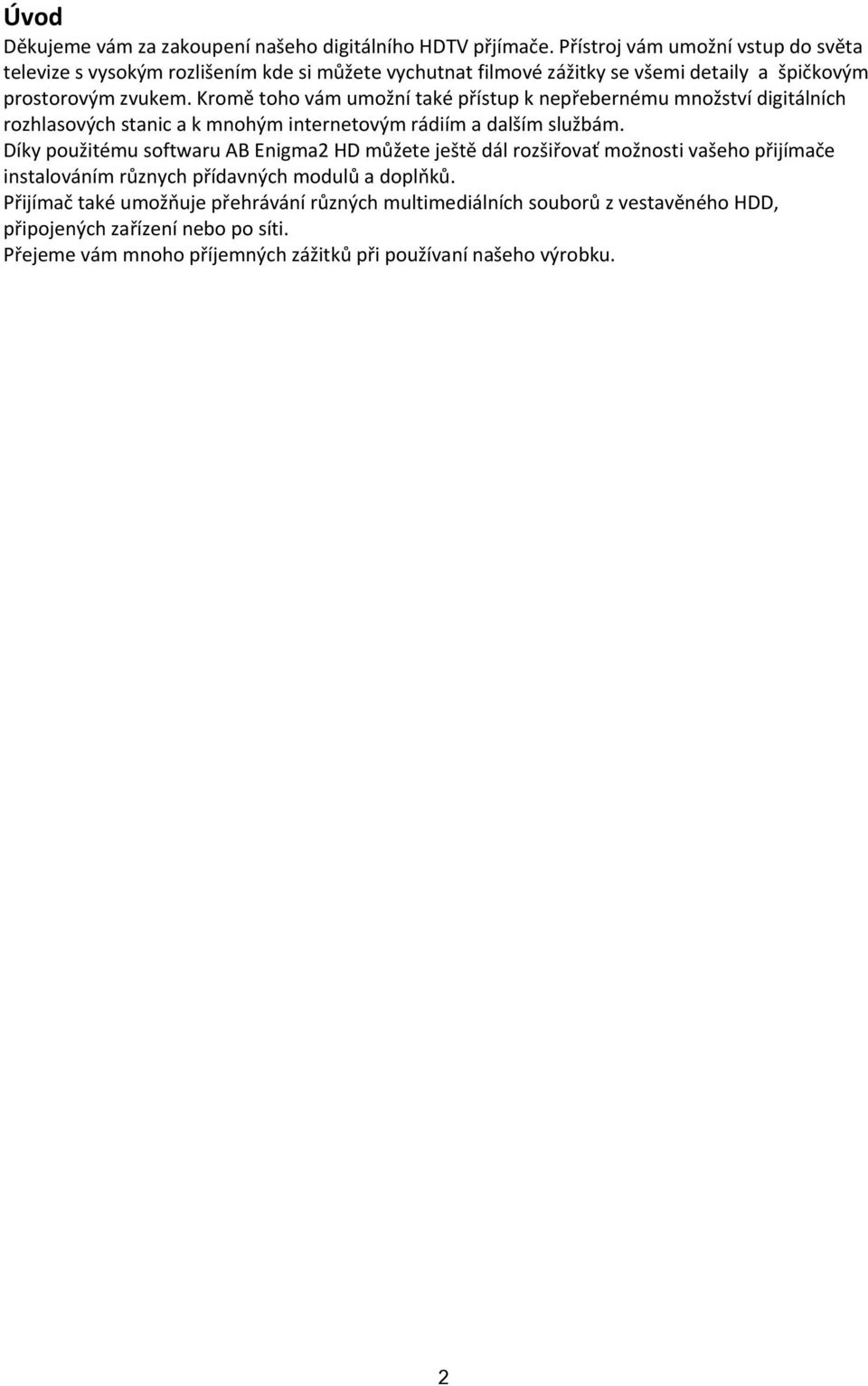

2 Úvod Děkujeme vám za zakoupení našeho digitálního HDTV přjímače. Přístroj vám umožní vstup do světa televize s vysokým rozlišením kde si můžete vychutnat filmové zážitky se všemi detaily a špičkovým prostorovým zvukem. Kromě toho vám umožní také přístup k nepřebernému množství digitálních rozhlasových stanic a k mnohým internetovým rádiím a dalším službám. Díky použitému softwaru AB Enigma2 HD můžete ještě dál rozšiřovať možnosti vašeho přijímače instalováním různych přídavných modulů a doplňků. Přijímač také umožňuje přehrávání různých multimediálních souborů z vestavěného HDD, připojených zařízení nebo po síti. Přejeme vám mnoho příjemných zážitků při používaní našeho výrobku. 2

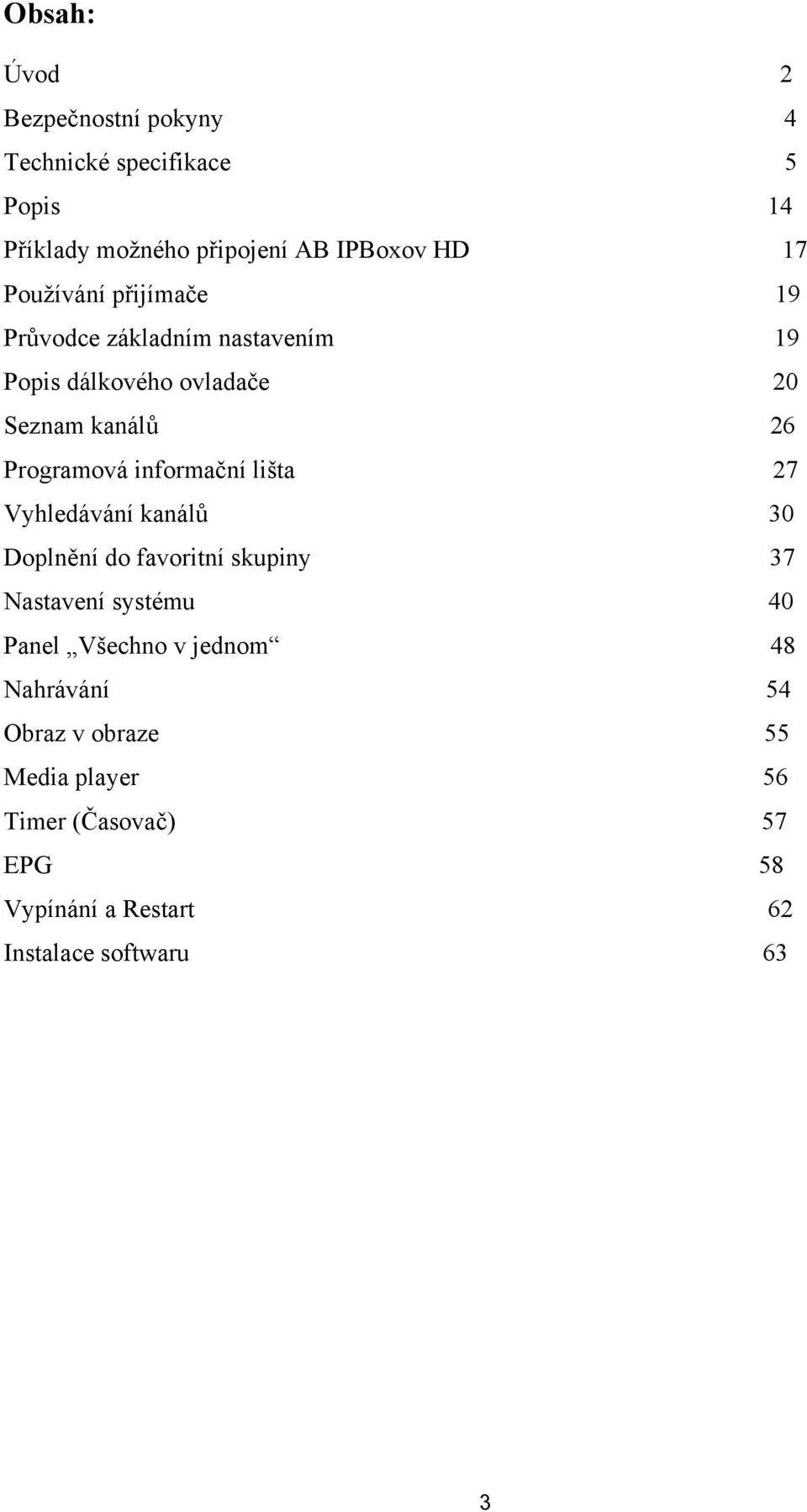

3 Obsah: Úvod 2 Bezpečnostní pokyny 4 Technické specifikace 5 Popis 14 Příklady možného připojení AB IPBoxov HD 17 Používání přijímače 19 Průvodce základním nastavením 19 Popis dálkového ovladače 20 Seznam kanálů 26 Programová informační lišta 27 Vyhledávání kanálů 30 Doplnění do favoritní skupiny 37 Nastavení systému 40 Panel Všechno v jednom 48 Nahrávání 54 Obraz v obraze 55 Media player 56 Timer (Časovač) 57 EPG 58 Vypínání a Restart 62 Instalace softwaru 63 3

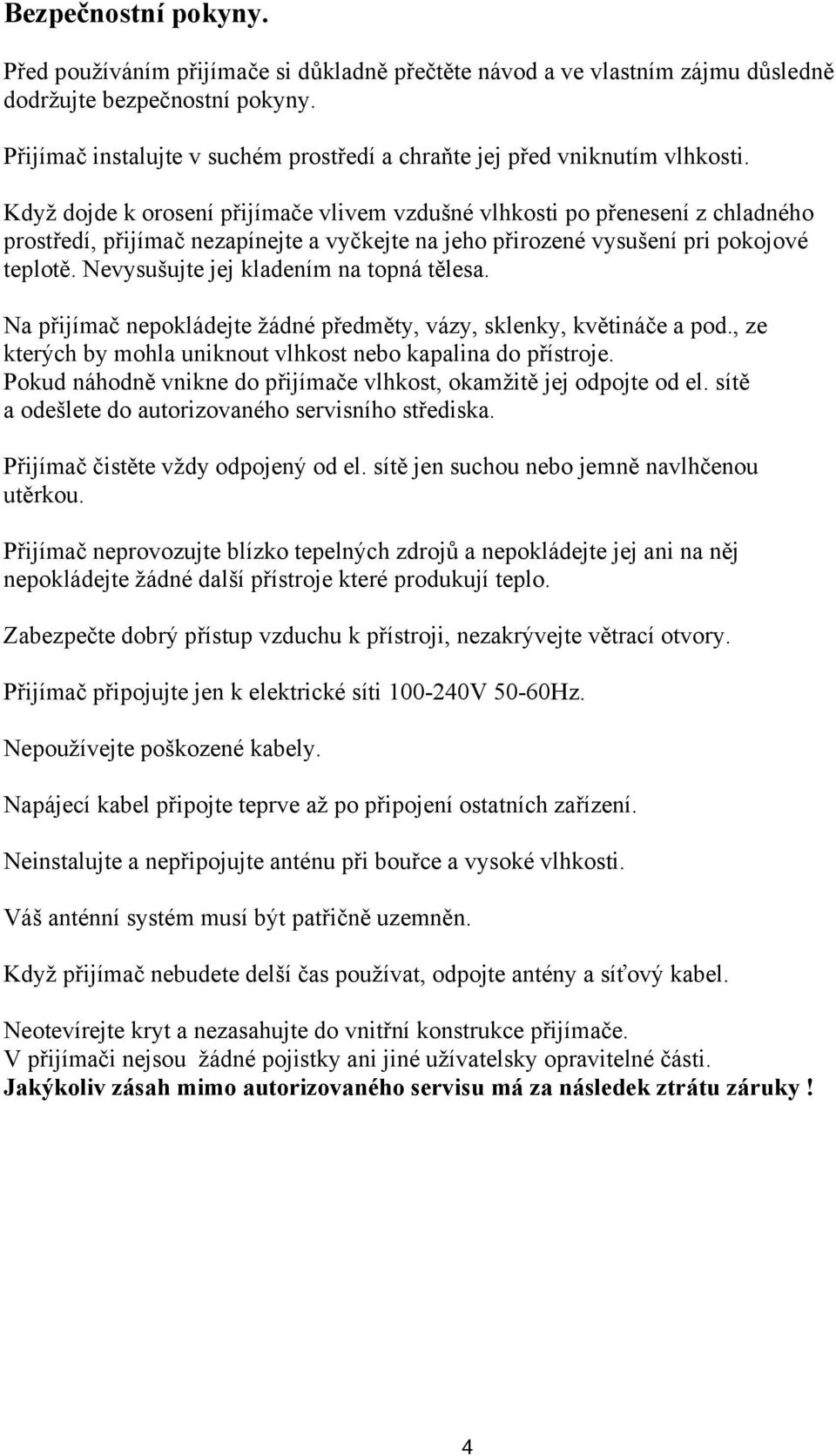

4 Bezpečnostní pokyny. Před používáním přijímače si důkladně přečtěte návod a ve vlastním zájmu důsledně dodržujte bezpečnostní pokyny. Přijímač instalujte v suchém prostředí a chraňte jej před vniknutím vlhkosti. Když dojde k orosení přijímače vlivem vzdušné vlhkosti po přenesení z chladného prostředí, přijímač nezapínejte a vyčkejte na jeho přirozené vysušení pri pokojové teplotě. Nevysušujte jej kladením na topná tělesa. Na přijímač nepokládejte žádné předměty, vázy, sklenky, květináče a pod., ze kterých by mohla uniknout vlhkost nebo kapalina do přístroje. Pokud náhodně vnikne do přijímače vlhkost, okamžitě jej odpojte od el. sítě a odešlete do autorizovaného servisního střediska. Přijímač čistěte vždy odpojený od el. sítě jen suchou nebo jemně navlhčenou utěrkou. Přijímač neprovozujte blízko tepelných zdrojů a nepokládejte jej ani na něj nepokládejte žádné další přístroje které produkují teplo. Zabezpečte dobrý přístup vzduchu k přístroji, nezakrývejte větrací otvory. Přijímač připojujte jen k elektrické síti V 50-60Hz. Nepoužívejte poškozené kabely. Napájecí kabel připojte teprve až po připojení ostatních zařízení. Neinstalujte a nepřipojujte anténu při bouřce a vysoké vlhkosti. Váš anténní systém musí být patřičně uzemněn. Když přijímač nebudete delší čas používat, odpojte antény a síťový kabel. Neotevírejte kryt a nezasahujte do vnitřní konstrukce přijímače. V přijímači nejsou žádné pojistky ani jiné užívatelsky opravitelné části. Jakýkoliv zásah mimo autorizovaného servisu má za následek ztrátu záruky! 4

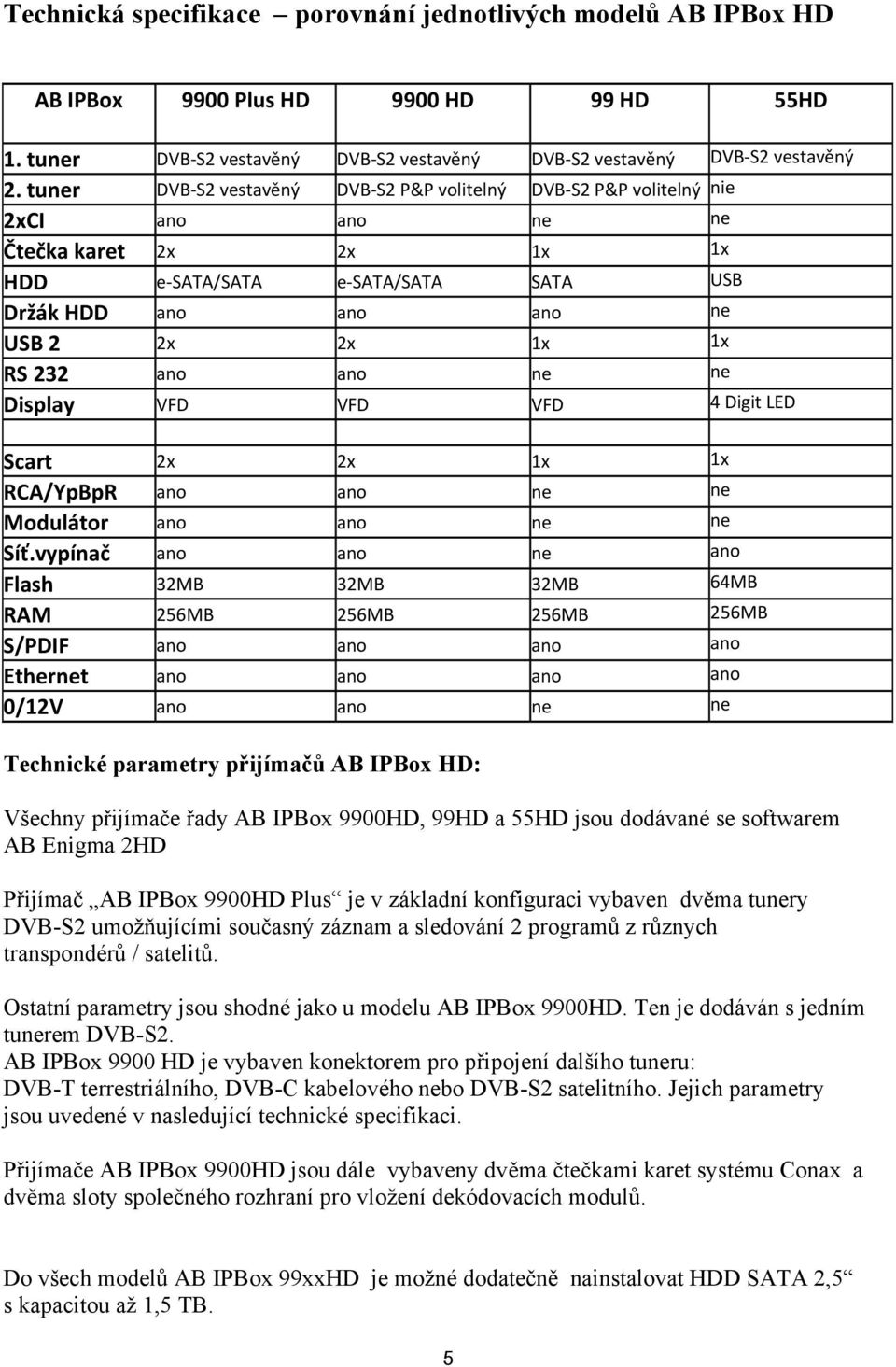

5 Technická specifikace porovnání jednotlivých modelů AB IPBox HD AB IPBox 9900 Plus HD 9900 HD 99 HD 55HD 1. tuner DVB S2 vestavěný DVB S2 vestavěný DVB S2 vestavěný DVB S2 vestavěný 2. tuner DVB S2 vestavěný DVB S2 P&P volitelný DVB S2 P&P volitelný nie 2xCI ano ano ne ne Čtečka karet 2x 2x 1x 1x HDD e SATA/SATA e SATA/SATA SATA USB Držák HDD ano ano ano ne USB 2 2x 2x 1x 1x RS 232 ano ano ne ne Display VFD VFD VFD 4 Digit LED Scart 2x 2x 1x 1x RCA/YpBpR ano ano ne ne Modulátor ano ano ne ne Síť.vypínač ano ano ne ano Flash 32MB 32MB 32MB 64MB RAM 256MB 256MB 256MB 256MB S/PDIF ano ano ano ano Ethernet ano ano ano ano 0/12V ano ano ne ne Technické parametry přijímačů AB IPBox HD: Všechny přijímače řady AB IPBox 9900HD, 99HD a 55HD jsou dodávané se softwarem AB Enigma 2HD Přijímač AB IPBox 9900HD Plus je v základní konfiguraci vybaven dvěma tunery DVB-S2 umožňujícími současný záznam a sledování 2 programů z různych transpondérů / satelitů. Ostatní parametry jsou shodné jako u modelu AB IPBox 9900HD. Ten je dodáván s jedním tunerem DVB-S2. AB IPBox 9900 HD je vybaven konektorem pro připojení dalšího tuneru: DVB-T terrestriálního, DVB-C kabelového nebo DVB-S2 satelitního. Jejich parametry jsou uvedené v nasledující technické specifikaci. Přijímače AB IPBox 9900HD jsou dále vybaveny dvěma čtečkami karet systému Conax a dvěma sloty společného rozhraní pro vložení dekódovacích modulů. Do všech modelů AB IPBox 99xxHD je možné dodatečně nainstalovat HDD SATA 2,5 s kapacitou až 1,5 TB. 5

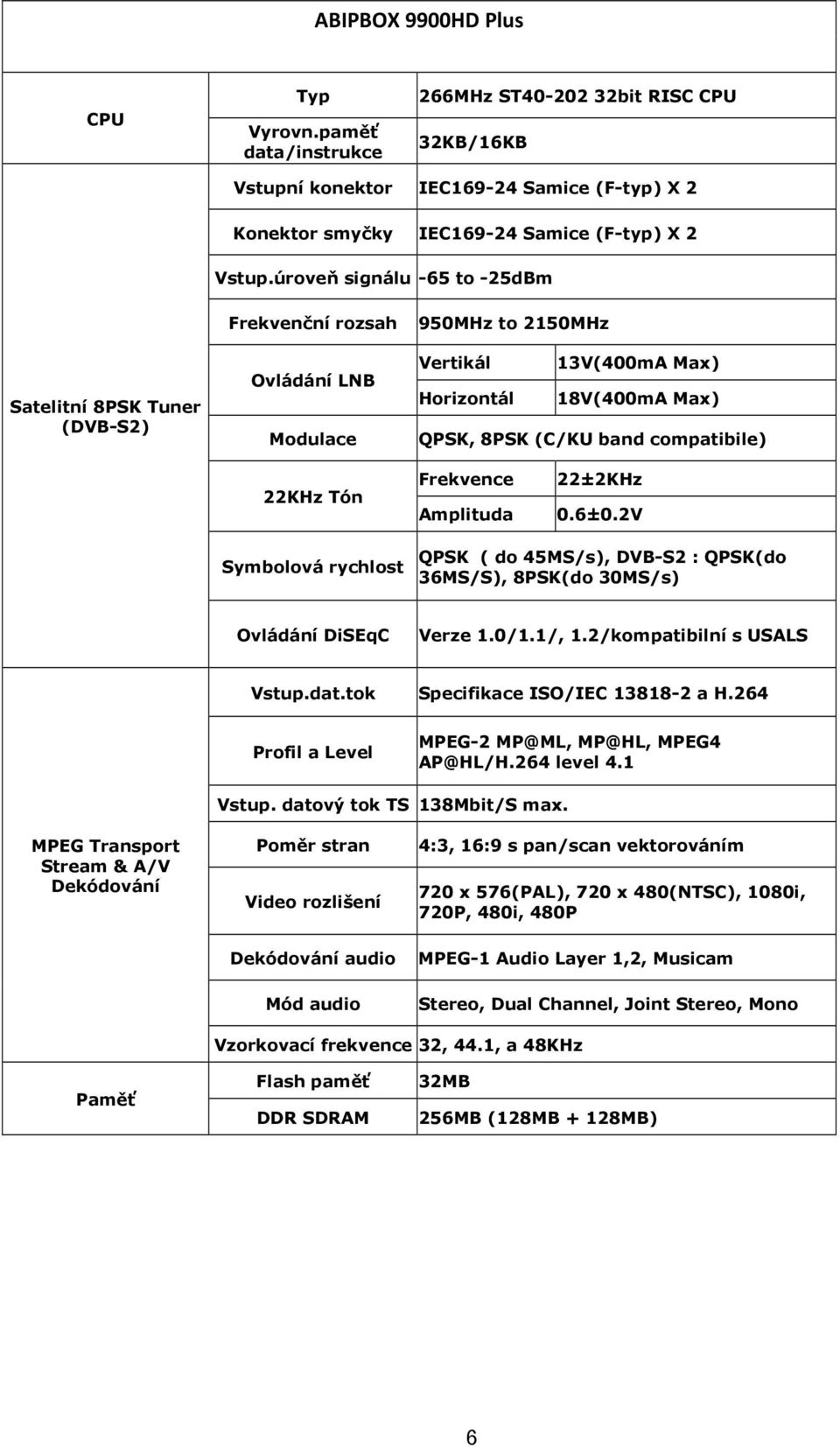

6 ABIPBOX 9900HD Plus CPU Typ Vyrovn.paměť data/instrukce 266MHz ST bit RISC CPU 32KB/16KB Vstupní konektor IEC Samice (F-typ) X 2 Konektor smyčky IEC Samice (F-typ) X 2 Vstup.úroveň signálu -65 to -25dBm Satelitní 8PSK Tuner (DVB-S2) Frekvenční rozsah Ovládání LNB Modulace 950MHz to 2150MHz Vertikál 13V(400mA Max) Horizontál 18V(400mA Max) QPSK, 8PSK (C/KU band compatibile) 22KHz Tón Frekvence Amplituda 22±2KHz 0.6±0.2V Symbolová rychlost QPSK ( do 45MS/s), DVB-S2 : QPSK(do 36MS/S), 8PSK(do 30MS/s) Ovládání DiSEqC Verze 1.0/1.1/, 1.2/kompatibilní s USALS Vstup.dat.tok Specifikace ISO/IEC a H.264 Profil a Level MPEG-2 MP@ML, MP@HL, MPEG4 AP@HL/H.264 level 4.1 Vstup. datový tok TS 138Mbit/S max. MPEG Transport Stream & A/V Dekódování Poměr stran Video rozlišení 4:3, 16:9 s pan/scan vektorováním 720 x 576(PAL), 720 x 480(NTSC), 1080i, 720P, 480i, 480P Dekódování audio Mód audio MPEG-1 Audio Layer 1,2, Musicam Stereo, Dual Channel, Joint Stereo, Mono Vzorkovací frekvence 32, 44.1, a 48KHz Paměť Flash paměť DDR SDRAM 32MB 256MB (128MB + 128MB) 6

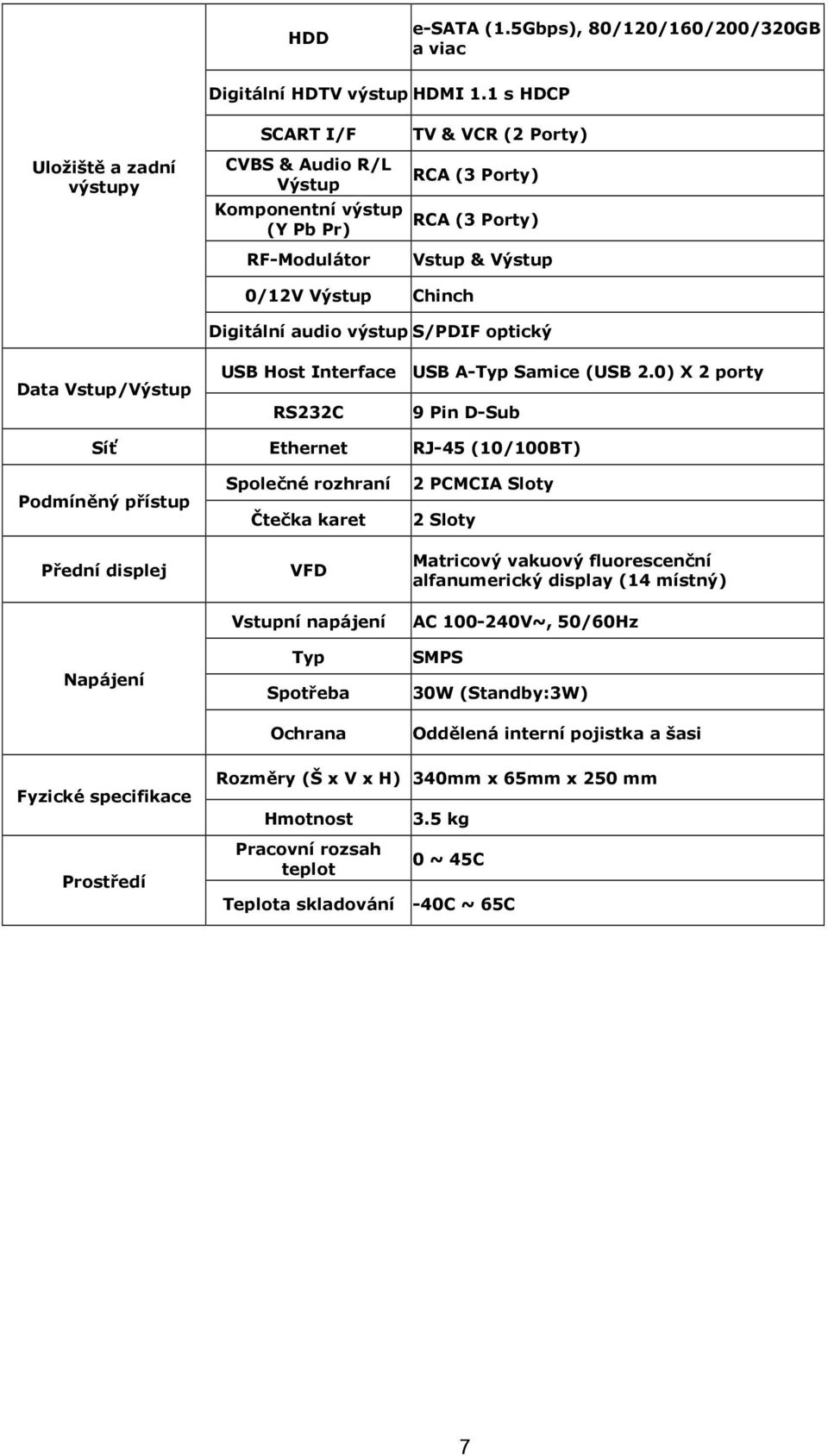

7 HDD e-sata (1.5Gbps), 80/120/160/200/320GB a viac Digitální HDTV výstup HDMI 1.1 s HDCP Uložiště a zadní výstupy SCART I/F CVBS & Audio R/L Výstup Komponentní výstup (Y Pb Pr) RF-Modulátor TV & VCR (2 Porty) RCA (3 Porty) RCA (3 Porty) Vstup & Výstup 0/12V Výstup Chinch Digitální audio výstup S/PDIF optický Data Vstup/Výstup USB Host Interface USB A-Typ Samice (USB 2.0) X 2 porty RS232C 9 Pin D-Sub Síť Ethernet RJ-45 (10/100BT) Podmíněný přístup Přední displej Napájení Společné rozhraní Čtečka karet VFD Vstupní napájení Typ Spotřeba Ochrana 2 PCMCIA Sloty 2 Sloty Matricový vakuový fluorescenční alfanumerický display (14 místný) AC V~, 50/60Hz SMPS 30W (Standby:3W) Oddělená interní pojistka a šasi Fyzické specifikace Prostředí Rozměry (Š x V x H) 340mm x 65mm x 250 mm Hmotnost Pracovní rozsah teplot Teplota skladování 3.5 kg 0 ~ 45C -40C ~ 65C 7

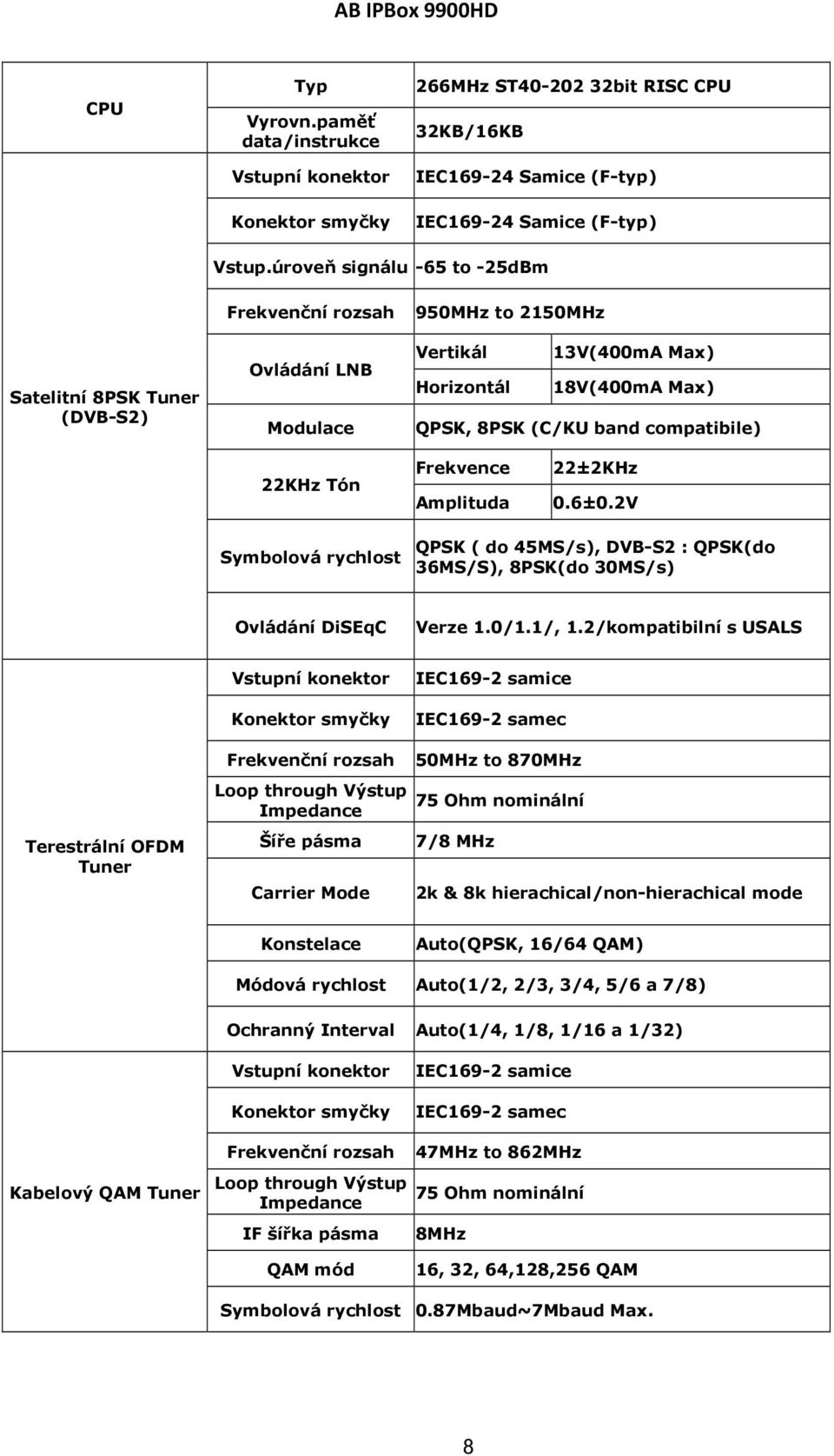

8 AB IPBox 9900HD CPU Typ Vyrovn.paměť data/instrukce Vstupní konektor Konektor smyčky 266MHz ST bit RISC CPU 32KB/16KB IEC Samice (F-typ) IEC Samice (F-typ) Vstup.úroveň signálu -65 to -25dBm Satelitní 8PSK Tuner (DVB-S2) Frekvenční rozsah Ovládání LNB Modulace 950MHz to 2150MHz Vertikál 13V(400mA Max) Horizontál 18V(400mA Max) QPSK, 8PSK (C/KU band compatibile) 22KHz Tón Frekvence Amplituda 22±2KHz 0.6±0.2V Symbolová rychlost QPSK ( do 45MS/s), DVB-S2 : QPSK(do 36MS/S), 8PSK(do 30MS/s) Ovládání DiSEqC Verze 1.0/1.1/, 1.2/kompatibilní s USALS Terestrální OFDM Tuner Vstupní konektor Konektor smyčky Frekvenční rozsah Loop through Výstup Impedance Šíře pásma Carrier Mode IEC169-2 samice IEC169-2 samec 50MHz to 870MHz 75 Ohm nominální 7/8 MHz 2k & 8k hierachical/non-hierachical mode Konstelace Auto(QPSK, 16/64 QAM) Módová rychlost Auto(1/2, 2/3, 3/4, 5/6 a 7/8) Ochranný Interval Auto(1/4, 1/8, 1/16 a 1/32) Kabelový QAM Tuner Vstupní konektor Konektor smyčky Frekvenční rozsah Loop through Výstup Impedance IF šířka pásma QAM mód IEC169-2 samice IEC169-2 samec 47MHz to 862MHz 75 Ohm nominální 8MHz 16, 32, 64,128,256 QAM Symbolová rychlost 0.87Mbaud~7Mbaud Max. 8

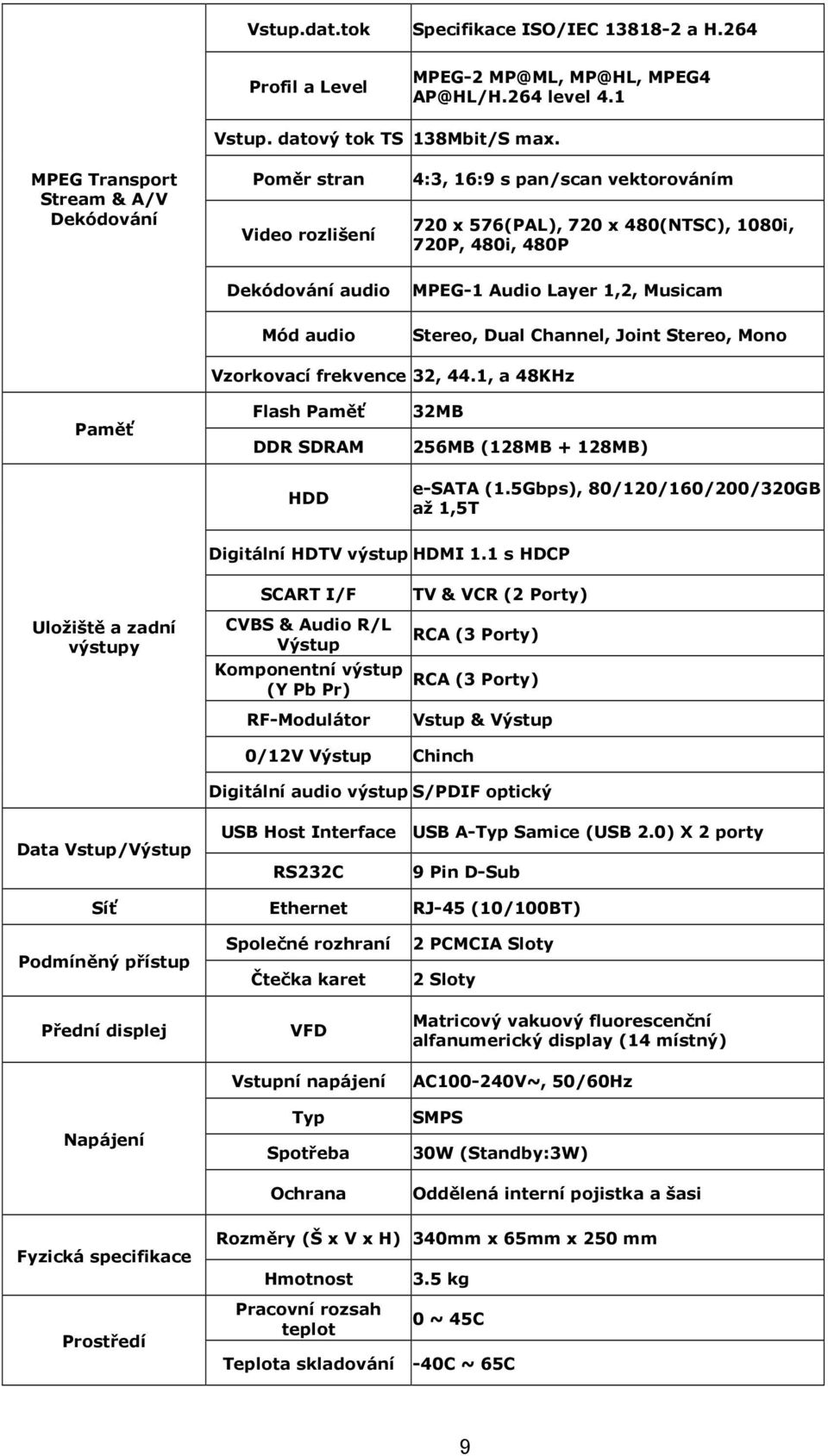

9 Vstup.dat.tok Specifikace ISO/IEC a H.264 Profil a Level MPEG-2 MP@ML, MP@HL, MPEG4 AP@HL/H.264 level 4.1 Vstup. datový tok TS 138Mbit/S max. MPEG Transport Stream & A/V Dekódování Poměr stran Video rozlišení 4:3, 16:9 s pan/scan vektorováním 720 x 576(PAL), 720 x 480(NTSC), 1080i, 720P, 480i, 480P Dekódování audio Mód audio MPEG-1 Audio Layer 1,2, Musicam Stereo, Dual Channel, Joint Stereo, Mono Vzorkovací frekvence 32, 44.1, a 48KHz Paměť Flash Paměť DDR SDRAM HDD 32MB 256MB (128MB + 128MB) e-sata (1.5Gbps), 80/120/160/200/320GB až 1,5T Digitální HDTV výstup HDMI 1.1 s HDCP Uložiště a zadní výstupy SCART I/F CVBS & Audio R/L Výstup Komponentní výstup (Y Pb Pr) RF-Modulátor TV & VCR (2 Porty) RCA (3 Porty) RCA (3 Porty) Vstup & Výstup 0/12V Výstup Chinch Digitální audio výstup S/PDIF optický Data Vstup/Výstup USB Host Interface USB A-Typ Samice (USB 2.0) X 2 porty RS232C 9 Pin D-Sub Síť Ethernet RJ-45 (10/100BT) Podmíněný přístup Přední displej Napájení Společné rozhraní Čtečka karet VFD Vstupní napájení Typ Spotřeba Ochrana 2 PCMCIA Sloty 2 Sloty Matricový vakuový fluorescenční alfanumerický display (14 místný) AC V~, 50/60Hz SMPS 30W (Standby:3W) Oddělená interní pojistka a šasi Fyzická specifikace Prostředí Rozměry (Š x V x H) 340mm x 65mm x 250 mm Hmotnost Pracovní rozsah teplot Teplota skladování 3.5 kg 0 ~ 45C -40C ~ 65C 9

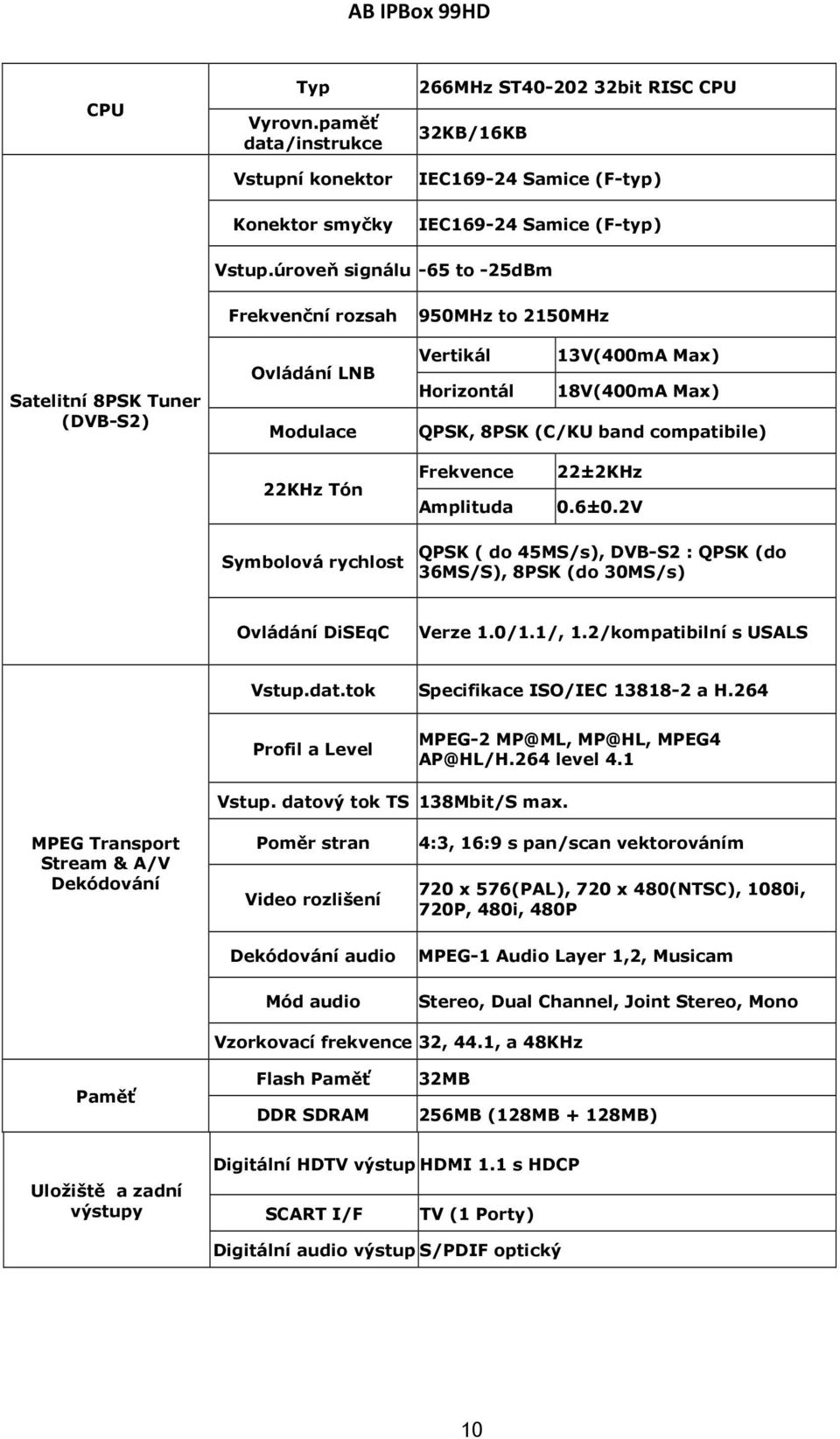

10 AB IPBox 99HD CPU Typ Vyrovn.paměť data/instrukce Vstupní konektor Konektor smyčky 266MHz ST bit RISC CPU 32KB/16KB IEC Samice (F-typ) IEC Samice (F-typ) Vstup.úroveň signálu -65 to -25dBm Satelitní 8PSK Tuner (DVB-S2) Frekvenční rozsah Ovládání LNB Modulace 950MHz to 2150MHz Vertikál 13V(400mA Max) Horizontál 18V(400mA Max) QPSK, 8PSK (C/KU band compatibile) 22KHz Tón Frekvence Amplituda 22±2KHz 0.6±0.2V Symbolová rychlost QPSK ( do 45MS/s), DVB-S2 : QPSK (do 36MS/S), 8PSK (do 30MS/s) Ovládání DiSEqC Verze 1.0/1.1/, 1.2/kompatibilní s USALS Vstup.dat.tok Specifikace ISO/IEC a H.264 Profil a Level MPEG-2 MP@ML, MP@HL, MPEG4 AP@HL/H.264 level 4.1 Vstup. datový tok TS 138Mbit/S max. MPEG Transport Stream & A/V Dekódování Poměr stran Video rozlišení Dekódování audio Mód audio 4:3, 16:9 s pan/scan vektorováním 720 x 576(PAL), 720 x 480(NTSC), 1080i, 720P, 480i, 480P MPEG-1 Audio Layer 1,2, Musicam Stereo, Dual Channel, Joint Stereo, Mono Vzorkovací frekvence 32, 44.1, a 48KHz Paměť Flash Paměť DDR SDRAM 32MB 256MB (128MB + 128MB) Uložiště a zadní výstupy Digitální HDTV výstup HDMI 1.1 s HDCP SCART I/F TV (1 Porty) Digitální audio výstup S/PDIF optický 10

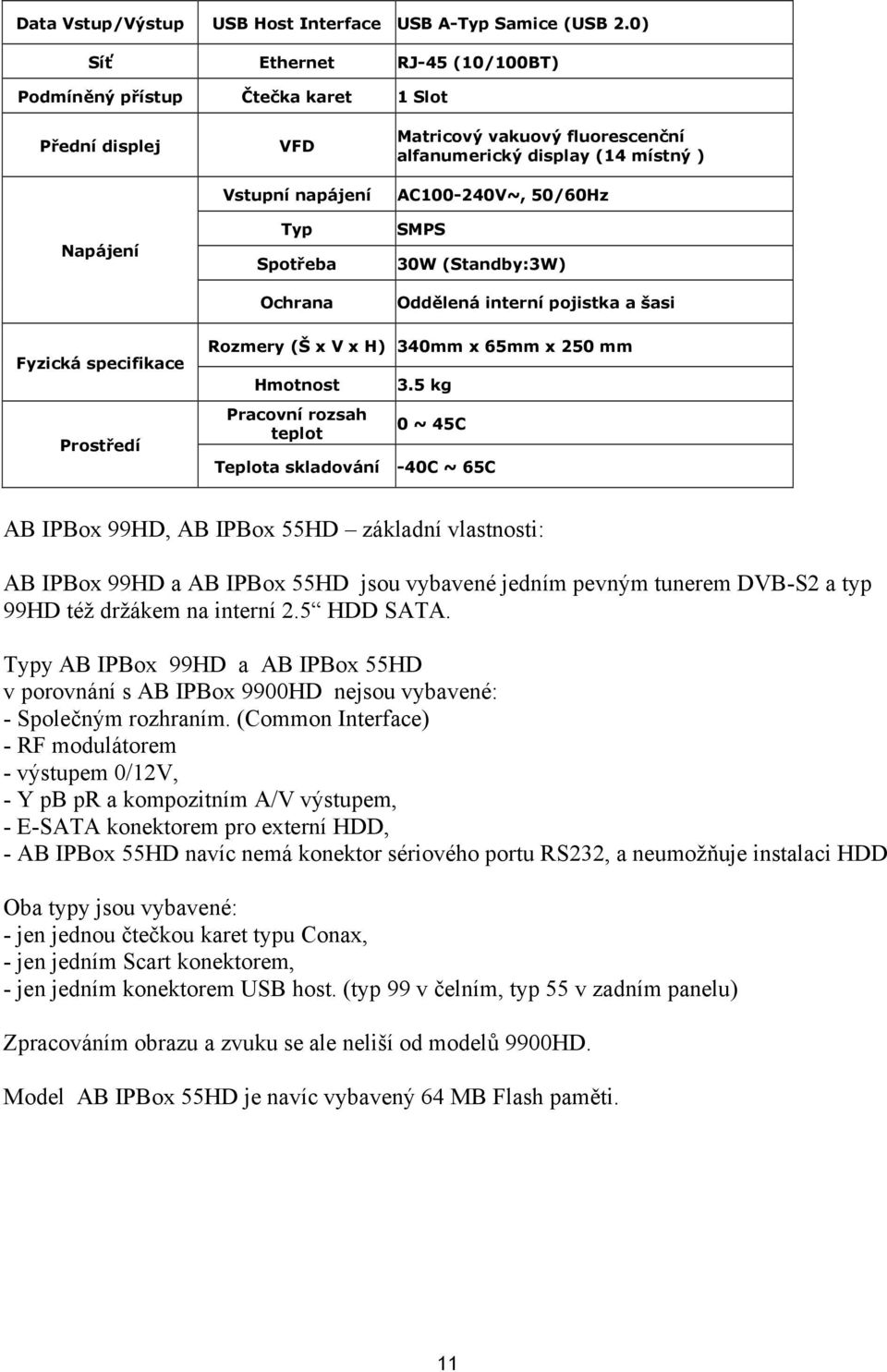

11 Data Vstup/Výstup USB Host Interface USB A-Typ Samice (USB 2.0) Síť Ethernet RJ-45 (10/100BT) Podmíněný přístup Čtečka karet 1 Slot Přední displej Napájení VFD Vstupní napájení Typ Spotřeba Ochrana Matricový vakuový fluorescenční alfanumerický display (14 místný ) AC V~, 50/60Hz SMPS 30W (Standby:3W) Oddělená interní pojistka a šasi Fyzická specifikace Prostředí Rozmery (Š x V x H) 340mm x 65mm x 250 mm Hmotnost Pracovní rozsah teplot Teplota skladování 3.5 kg 0 ~ 45C -40C ~ 65C AB IPBox 99HD, AB IPBox 55HD základní vlastnosti: AB IPBox 99HD a AB IPBox 55HD jsou vybavené jedním pevným tunerem DVB-S2 a typ 99HD též držákem na interní 2.5 HDD SATA. Typy AB IPBox 99HD a AB IPBox 55HD v porovnání s AB IPBox 9900HD nejsou vybavené: - Společným rozhraním. (Common Interface) - RF modulátorem - výstupem 0/12V, - Y pb pr a kompozitním A/V výstupem, - E-SATA konektorem pro externí HDD, - AB IPBox 55HD navíc nemá konektor sériového portu RS232, a neumožňuje instalaci HDD Oba typy jsou vybavené: - jen jednou čtečkou karet typu Conax, - jen jedním Scart konektorem, - jen jedním konektorem USB host. (typ 99 v čelním, typ 55 v zadním panelu) Zpracováním obrazu a zvuku se ale neliší od modelů 9900HD. Model AB IPBox 55HD je navíc vybavený 64 MB Flash paměti. 11

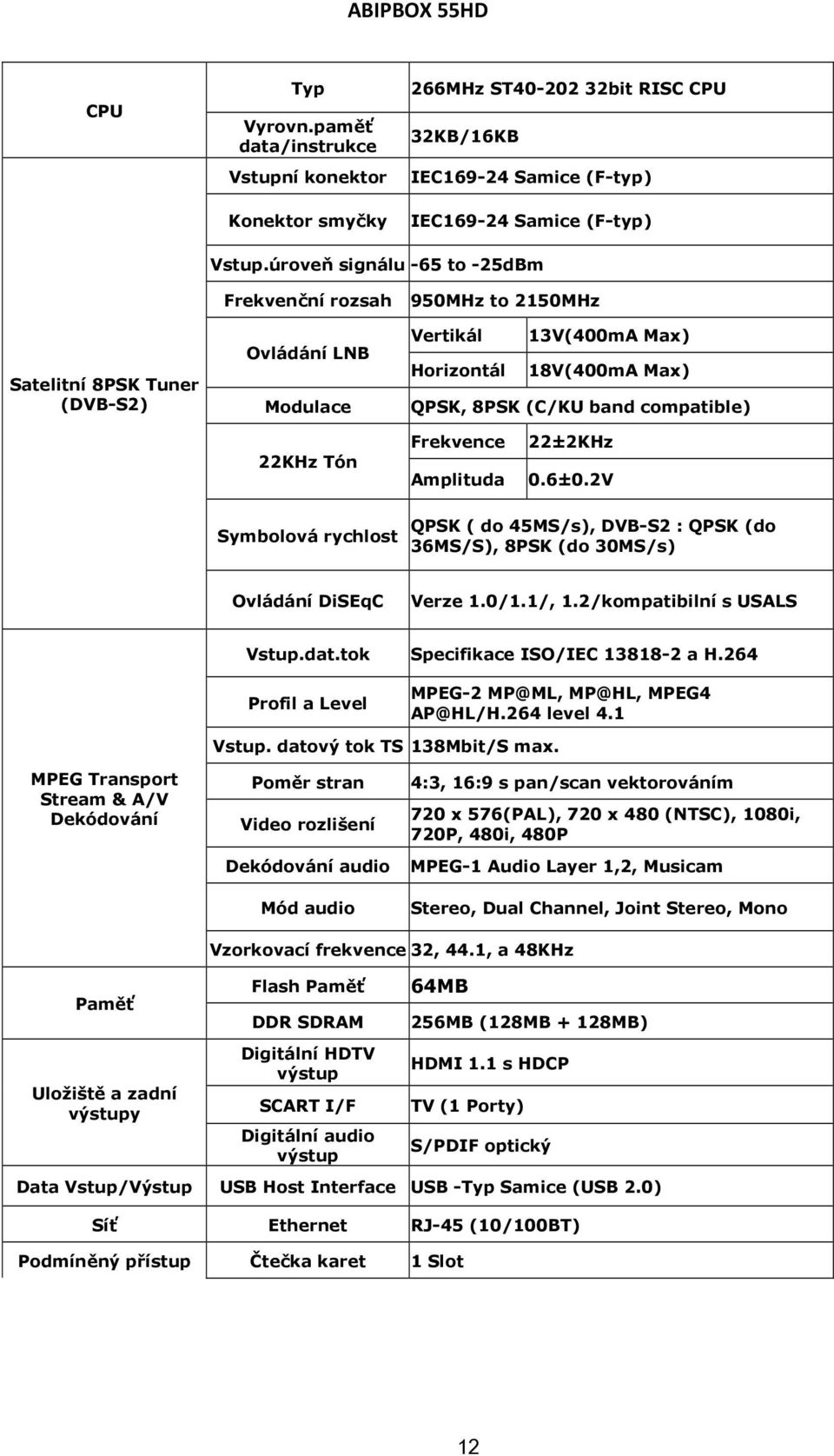

12 ABIPBOX 55HD CPU Typ Vyrovn.paměť data/instrukce Vstupní konektor Konektor smyčky 266MHz ST bit RISC CPU 32KB/16KB IEC Samice (F-typ) IEC Samice (F-typ) Vstup.úroveň signálu -65 to -25dBm Satelitní 8PSK Tuner (DVB-S2) Frekvenční rozsah Ovládání LNB Modulace 950MHz to 2150MHz Vertikál 13V(400mA Max) Horizontál 18V(400mA Max) QPSK, 8PSK (C/KU band compatible) 22KHz Tón Frekvence Amplituda 22±2KHz 0.6±0.2V Symbolová rychlost QPSK ( do 45MS/s), DVB-S2 : QPSK (do 36MS/S), 8PSK (do 30MS/s) Ovládání DiSEqC Verze 1.0/1.1/, 1.2/kompatibilní s USALS Vstup.dat.tok Specifikace ISO/IEC a H.264 Profil a Level MPEG-2 MP@ML, MP@HL, MPEG4 AP@HL/H.264 level 4.1 Vstup. datový tok TS 138Mbit/S max. MPEG Transport Stream & A/V Dekódování Poměr stran Video rozlišení Dekódování audio Mód audio 4:3, 16:9 s pan/scan vektorováním 720 x 576(PAL), 720 x 480 (NTSC), 1080i, 720P, 480i, 480P MPEG-1 Audio Layer 1,2, Musicam Stereo, Dual Channel, Joint Stereo, Mono Paměť Uložiště a zadní výstupy Vzorkovací frekvence 32, 44.1, a 48KHz Flash Paměť DDR SDRAM Digitální HDTV výstup SCART I/F Digitální audio výstup 64MB 256MB (128MB + 128MB) HDMI 1.1 s HDCP TV (1 Porty) S/PDIF optický Data Vstup/Výstup USB Host Interface USB -Typ Samice (USB 2.0) Síť Ethernet RJ-45 (10/100BT) Podmíněný přístup Čtečka karet 1 Slot 12

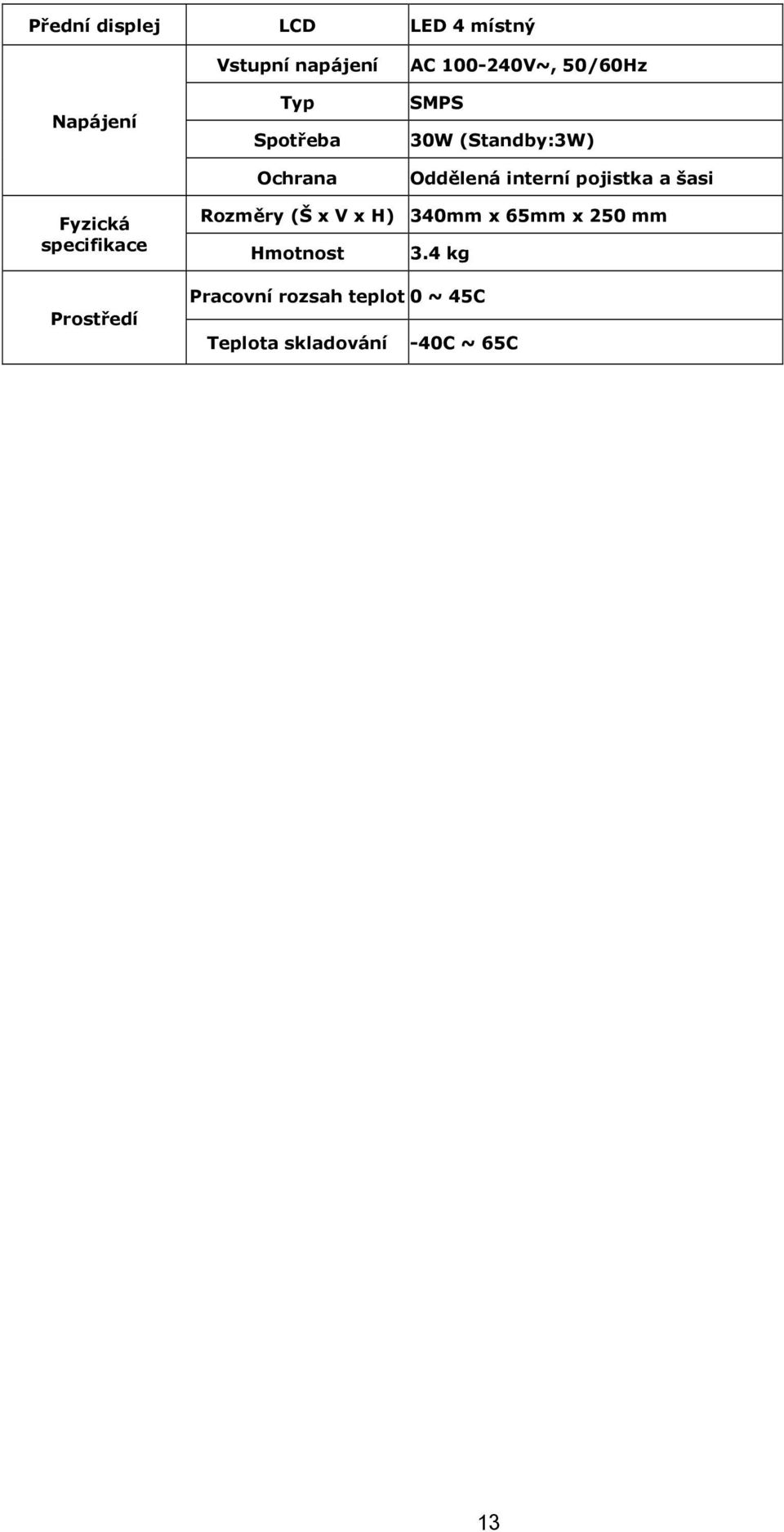

13 Přední displej LCD LED 4 místný Napájení Vstupní napájení Typ Spotřeba Ochrana AC V~, 50/60Hz SMPS 30W (Standby:3W) Oddělená interní pojistka a šasi Fyzická specifikace Prostředí Rozměry (Š x V x H) 340mm x 65mm x 250 mm Hmotnost 3.4 kg Pracovní rozsah teplot 0 ~ 45C Teplota skladování -40C ~ 65C 13

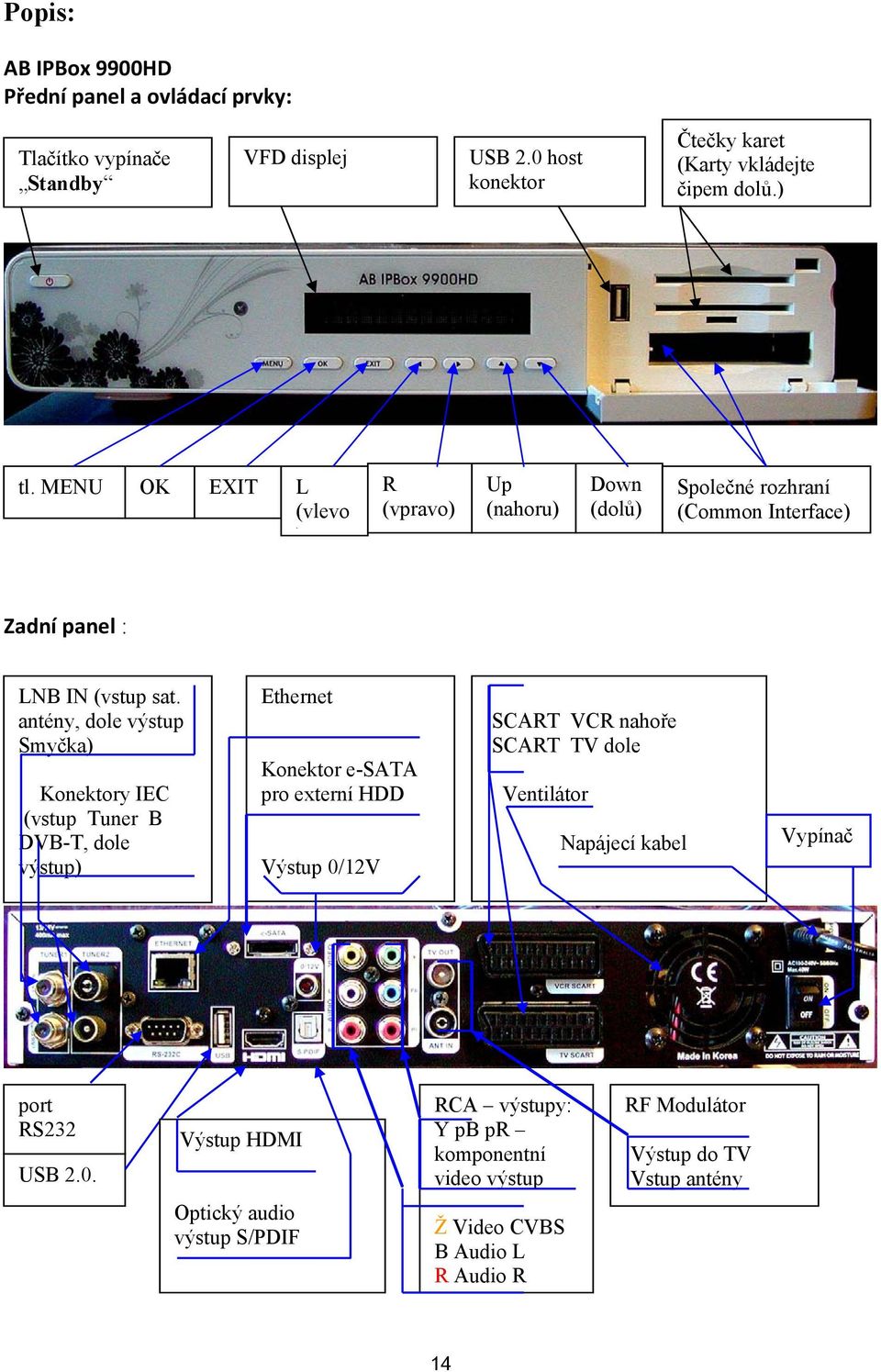

14 Popis: AB IPBox 9900HD Přední panel a ovládací prvky: Tlačítko vypínače Standby VFD displej USB 2.0 host konektor Čtečky karet (Karty vkládejte čipem dolů.) tl. MENU OK EXIT L (vlevo ) R (vpravo) Up (nahoru) Down (dolů) Společné rozhraní (Common Interface) Zadní panel : LNB IN (vstup sat. antény, dole výstup Smyčka) Konektory IEC (vstup Tuner B DVB-T, dole výstup) Ethernet Konektor e-sata pro externí HDD Výstup 0/12V SCART VCR nahoře SCART TV dole Ventilátor Napájecí kabel Vypínač port RS232 USB 2.0. Výstup HDMI RCA výstupy: Y pb pr komponentní video výstup RF Modulátor Výstup do TV Vstup antény Optický audio výstup S/PDIF Ž Video CVBS B Audio L R Audio R 14

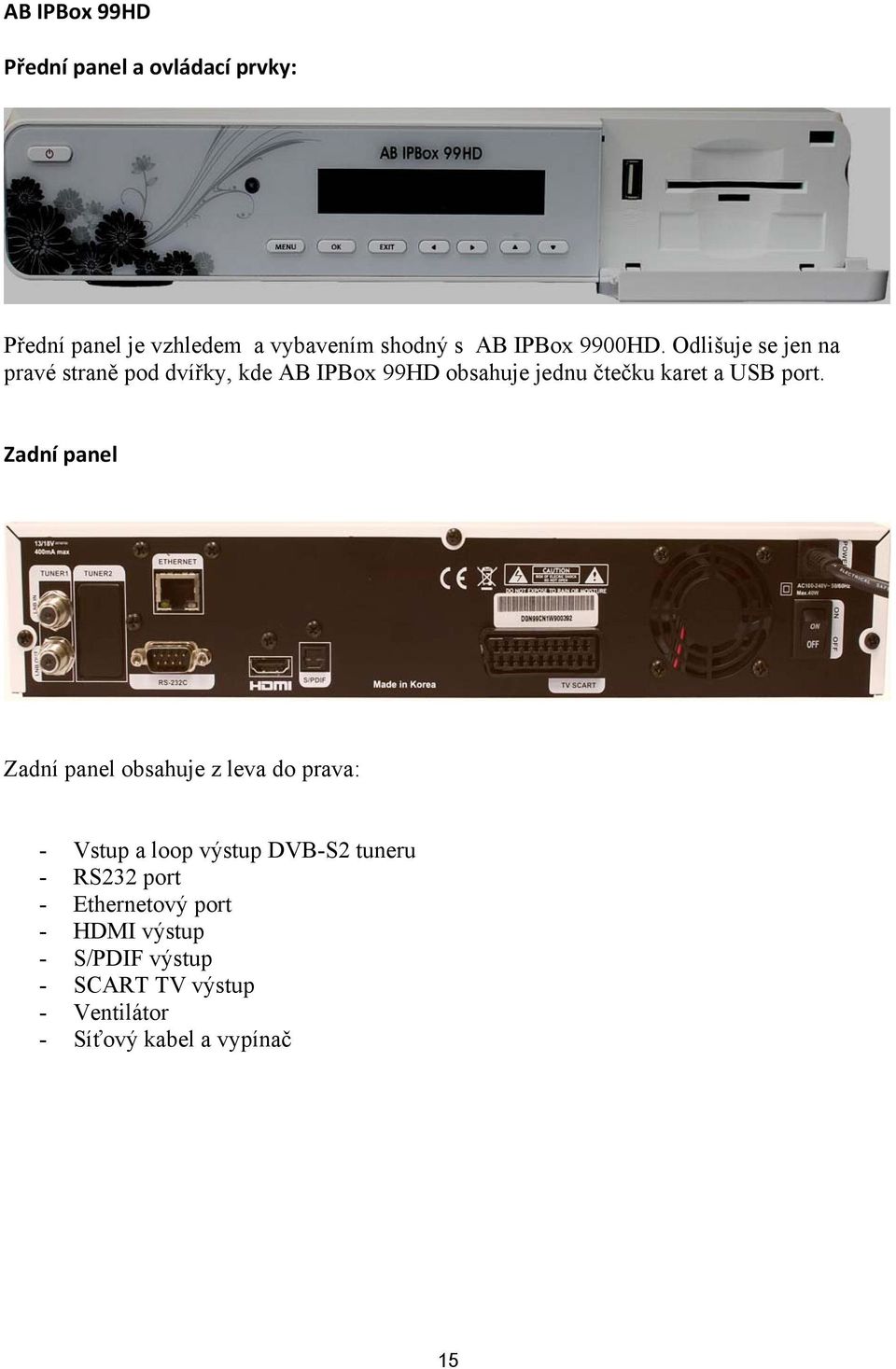

15 AB IPBox 99HD Přední panel a ovládací prvky: Přední panel je vzhledem a vybavením shodný s AB IPBox 9900HD. Odlišuje se jen na pravé straně pod dvířky, kde AB IPBox 99HD obsahuje jednu čtečku karet a USB port. Zadní panel Zadní panel obsahuje z leva do prava: - Vstup a loop výstup DVB-S2 tuneru - RS232 port - Ethernetový port - HDMI výstup - S/PDIF výstup - SCART TV výstup - Ventilátor - Síťový kabel a vypínač 15

16 AB IPBox 55HD Přední panel a ovládací prvky: Přední panel je vzhedem a vybavením shodný s AB IPBox 99HD. Odlišuje se použitím 4 místného LED displeje a nepřítomností USB portu pod dvířky. Zadní panel Zadní panel obsahuje z leva do prava: - Vstup a loop výstup DVB-S2 tuneru - Ethernetový port - USB 2.0 port - S/PDIF výstup - HDMI výstup - SCART TV výstup - Síťový kabel a vypínač 16

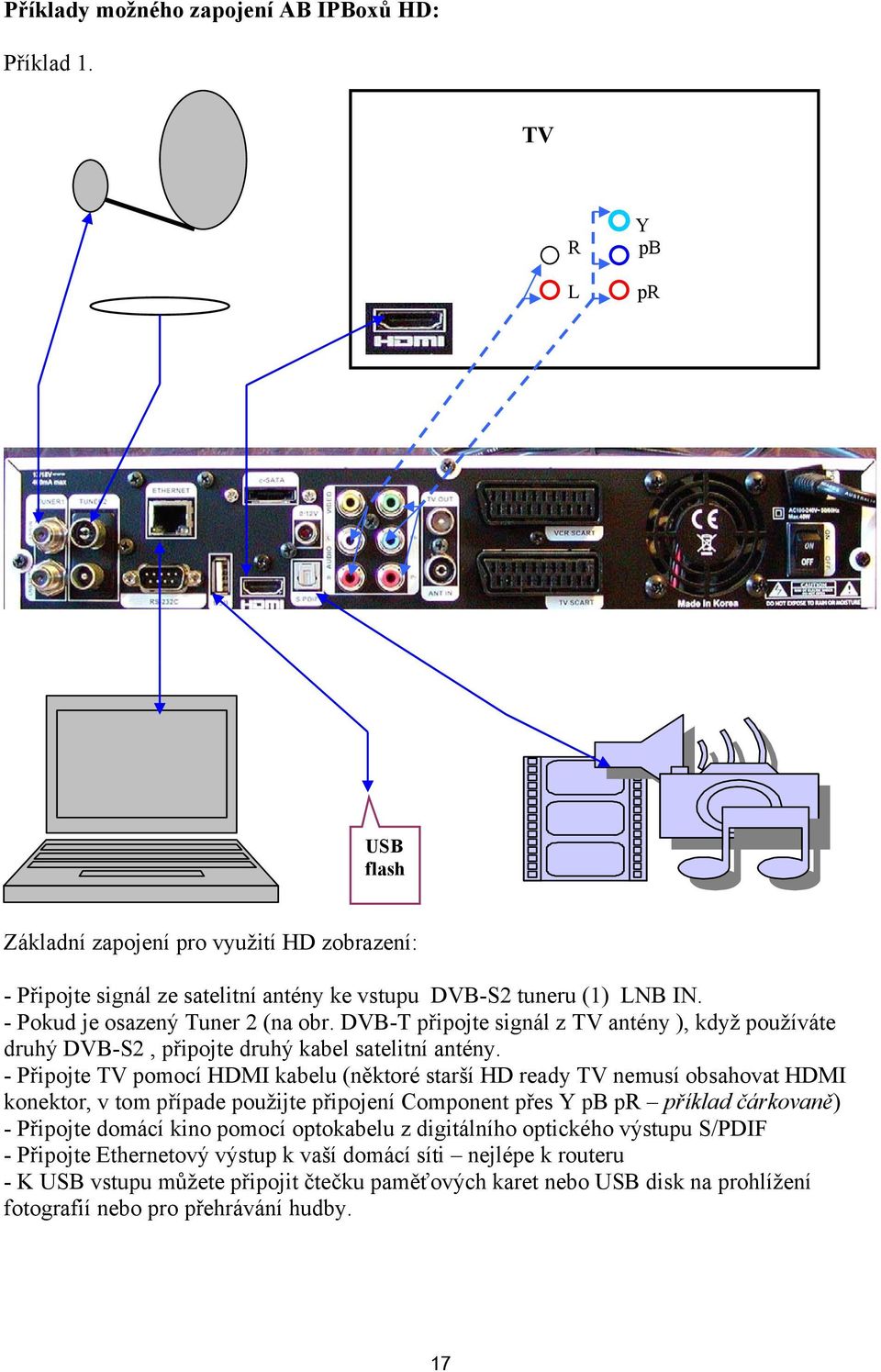

17 Příklady možného zapojení AB IPBoxů HD: Příklad 1. TV R L Y pb pr USB flash Základní zapojení pro využití HD zobrazení: - Připojte signál ze satelitní antény ke vstupu DVB-S2 tuneru (1) LNB IN. - Pokud je osazený Tuner 2 (na obr. DVB-T připojte signál z TV antény ), když používáte druhý DVB-S2, připojte druhý kabel satelitní antény. - Připojte TV pomocí HDMI kabelu (něktoré starší HD ready TV nemusí obsahovat HDMI konektor, v tom případe použijte připojení Component přes Y pb pr příklad čárkovaně) - Připojte domácí kino pomocí optokabelu z digitálního optického výstupu S/PDIF - Připojte Ethernetový výstup k vaší domácí síti nejlépe k routeru - K USB vstupu můžete připojit čtečku paměťových karet nebo USB disk na prohlížení fotografií nebo pro přehrávání hudby. 17

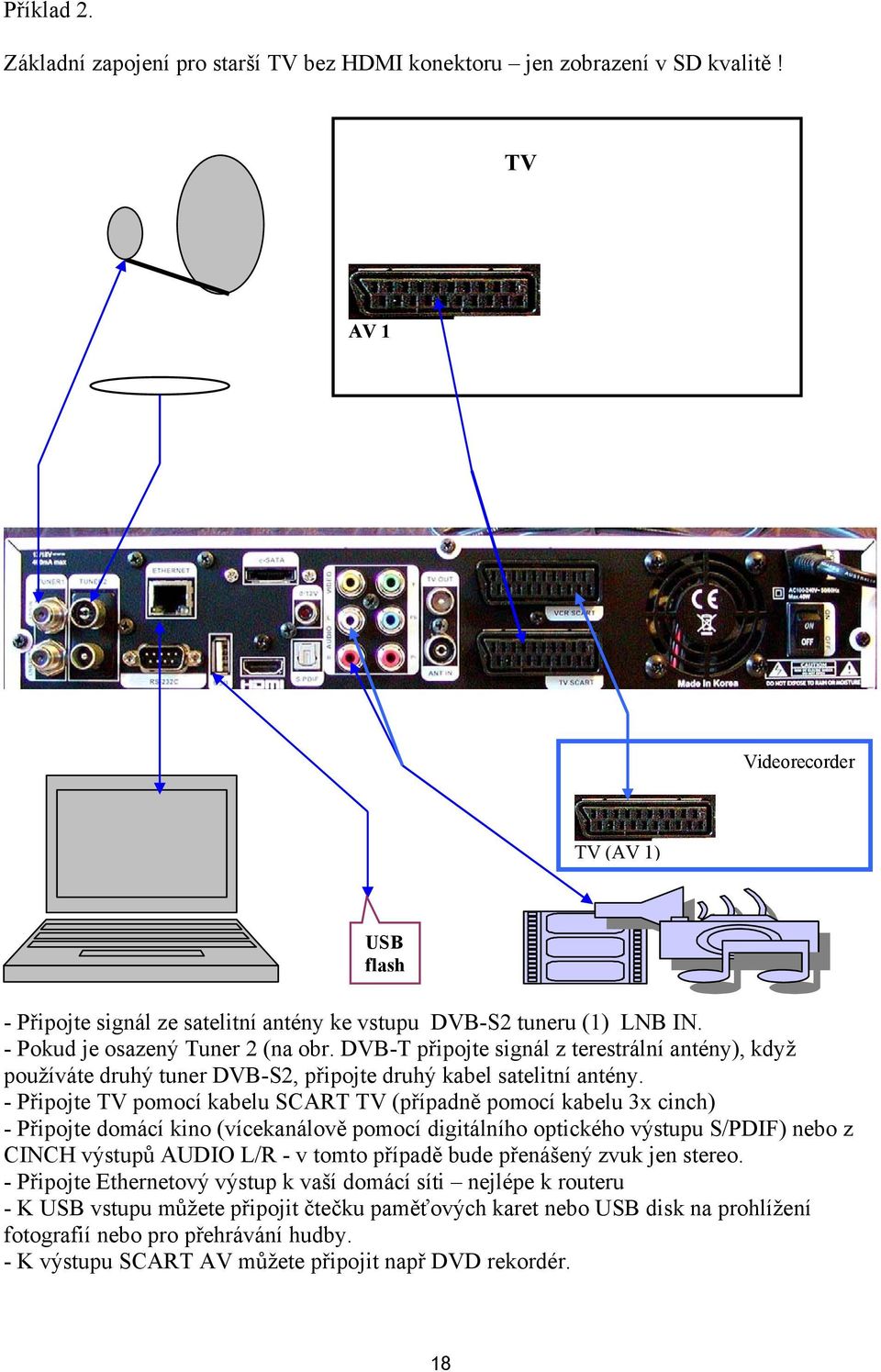

18 Příklad 2. Základní zapojení pro starší TV bez HDMI konektoru jen zobrazení v SD kvalitě! TV AV 1 Videorecorder TV (AV 1) USB flash - Připojte signál ze satelitní antény ke vstupu DVB-S2 tuneru (1) LNB IN. - Pokud je osazený Tuner 2 (na obr. DVB-T připojte signál z terestrální antény), když používáte druhý tuner DVB-S2, připojte druhý kabel satelitní antény. - Připojte TV pomocí kabelu SCART TV (případně pomocí kabelu 3x cinch) - Připojte domácí kino (vícekanálově pomocí digitálního optického výstupu S/PDIF) nebo z CINCH výstupů AUDIO L/R - v tomto případě bude přenášený zvuk jen stereo. - Připojte Ethernetový výstup k vaší domácí síti nejlépe k routeru - K USB vstupu můžete připojit čtečku paměťových karet nebo USB disk na prohlížení fotografií nebo pro přehrávání hudby. - K výstupu SCART AV můžete připojit např DVD rekordér. 18

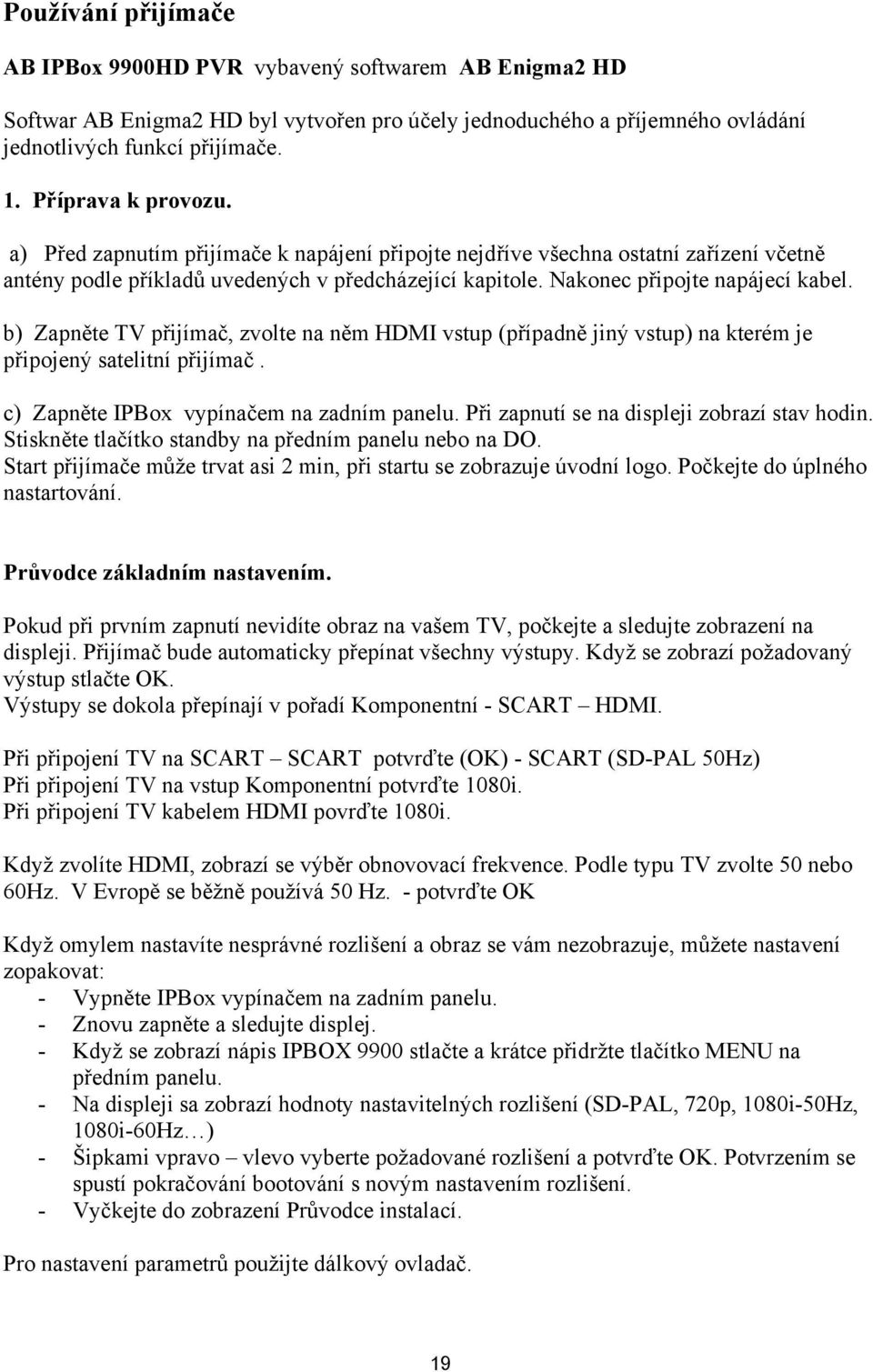

19 Používání přijímače AB IPBox 9900HD PVR vybavený softwarem AB Enigma2 HD Softwar AB Enigma2 HD byl vytvořen pro účely jednoduchého a příjemného ovládání jednotlivých funkcí přijímače. 1. Příprava k provozu. a) Před zapnutím přijímače k napájení připojte nejdříve všechna ostatní zařízení včetně antény podle příkladů uvedených v předcházející kapitole. Nakonec připojte napájecí kabel. b) Zapněte TV přijímač, zvolte na něm HDMI vstup (případně jiný vstup) na kterém je připojený satelitní přijímač. c) Zapněte IPBox vypínačem na zadním panelu. Při zapnutí se na displeji zobrazí stav hodin. Stiskněte tlačítko standby na předním panelu nebo na DO. Start přijímače může trvat asi 2 min, při startu se zobrazuje úvodní logo. Počkejte do úplného nastartování. Průvodce základním nastavením. Pokud při prvním zapnutí nevidíte obraz na vašem TV, počkejte a sledujte zobrazení na displeji. Přijímač bude automaticky přepínat všechny výstupy. Když se zobrazí požadovaný výstup stlačte OK. Výstupy se dokola přepínají v pořadí Komponentní - SCART HDMI. Při připojení TV na SCART SCART potvrďte (OK) - SCART (SD-PAL 50Hz) Při připojení TV na vstup Komponentní potvrďte 1080i. Při připojení TV kabelem HDMI povrďte 1080i. Když zvolíte HDMI, zobrazí se výběr obnovovací frekvence. Podle typu TV zvolte 50 nebo 60Hz. V Evropě se běžně používá 50 Hz. - potvrďte OK Když omylem nastavíte nesprávné rozlišení a obraz se vám nezobrazuje, můžete nastavení zopakovat: - Vypněte IPBox vypínačem na zadním panelu. - Znovu zapněte a sledujte displej. - Když se zobrazí nápis IPBOX 9900 stlačte a krátce přidržte tlačítko MENU na předním panelu. - Na displeji sa zobrazí hodnoty nastavitelných rozlišení (SD-PAL, 720p, 1080i-50Hz, 1080i-60Hz ) - Šipkami vpravo vlevo vyberte požadované rozlišení a potvrďte OK. Potvrzením se spustí pokračování bootování s novým nastavením rozlišení. - Vyčkejte do zobrazení Průvodce instalací. Pro nastavení parametrů použijte dálkový ovladač. 19

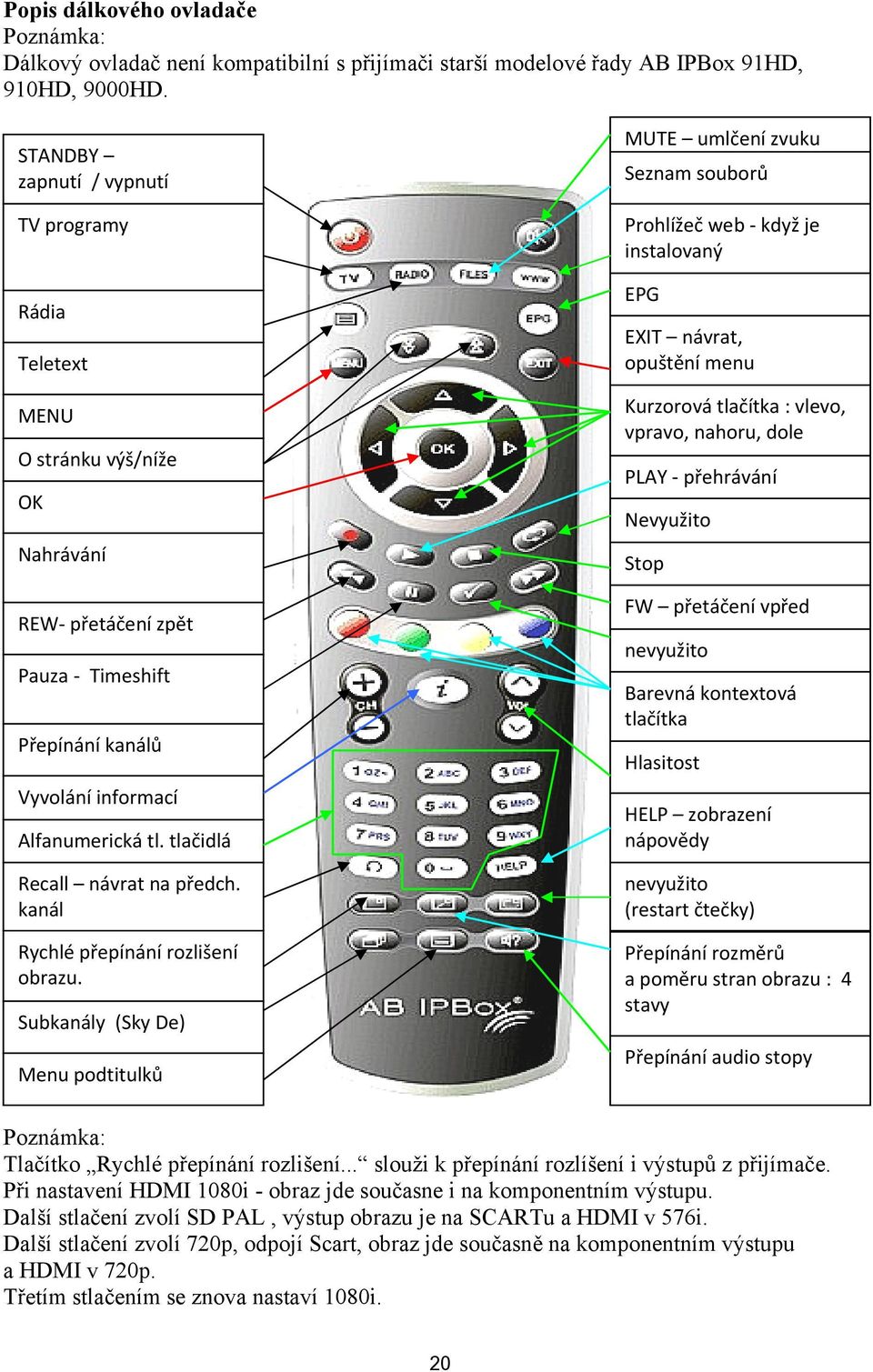

20 Popis dálkového ovladače Poznámka: Dálkový ovladač není kompatibilní s přijímači starší modelové řady AB IPBox 91HD, 910HD, 9000HD. STANDBY zapnutí / vypnutí TV programy Rádia Teletext MENU O stránku výš/níže OK Nahrávání REW přetáčení zpět Pauza Timeshift Přepínání kanálů Vyvolání informací Alfanumerická tl. tlačidlá Recall návrat na předch. kanál Rychlé přepínání rozlišení obrazu. Subkanály (Sky De) Menu podtitulků MUTE umlčení zvuku Seznam souborů Prohlížeč web když je instalovaný EPG EXIT návrat, opuštění menu Kurzorová tlačítka : vlevo, vpravo, nahoru, dole PLAY přehrávání Nevyužito Stop FW přetáčení vpřed nevyužito Barevná kontextová tlačítka Hlasitost HELP zobrazení nápovědy nevyužito (restart čtečky) Přepínání rozměrů a poměru stran obrazu : 4 stavy Přepínání audio stopy Poznámka: Tlačítko Rychlé přepínání rozlišení... slouži k přepínání rozlíšení i výstupů z přijímače. Při nastavení HDMI 1080i - obraz jde současne i na komponentním výstupu. Další stlačení zvolí SD PAL, výstup obrazu je na SCARTu a HDMI v 576i. Další stlačení zvolí 720p, odpojí Scart, obraz jde současně na komponentním výstupu a HDMI v 720p. Třetím stlačením se znova nastaví 1080i. 20

21 Pokračování úvodního nastavení Screen test ano, ne. Po Setup video výstupu sa zobrazí dotaz zda chcete nastavit parametry obrazu. Když potvrdíte yes - OK, zobrazí sa testovací obrazec (Brightness) pro nastavení jasu: Řiďte se pokyny na obrazovce. Pokud jsou v cizím jazyku, přeskočte toto nastavení, můžete se k němu vrátit později. Po ukončení nastavení jasu se zobrazí okno (Contrast) pro nastavení kontrastu obrazu. Po Setup kontrastu potvrďte OK. 21

22 Language selection (Nastavení jazyka menu). Vyberte požadovaný jazyk a potvrďte OK. Zobrazí se výzva na instalaci základního settingu (seznamu programů). Pokud se nezobrazí žádný předinstalovaný setting, volbu přeskočte, v opačném případě zvolte požadovanou možnost a stlačte OK. Poznámka: Setting si můžete také dodatečně stáhnout z internetu nebo nahrát z vašeho PC. Configuration Mode (Konfigurace). V této části můžete nastavit konfiguraci vaší vnější jednotky (LNB, antény). V zobrazené konfiguraci tuneru je přednastavené not configured = nenastavené. Nastavte požadovanou kofiguraci tuneru (tunerů) podle konfigurace LNB vaší paraboly. Mód připojení Simple jednoduché : Je určený pro dva konvertory (dále LNB) připojené přes DiSEqC přepínač 1 / 2 nebo tzv. monoblok - dvojitý LNB pro dva satelity s vestavěným přepínačem 1 / 2. Základní nastavení je: Vstup 1 = A : Astra 19,2E. Vstup 2 = B : Hotbird 13E. Pokud máte k portu A připojený nasměrovaný jiný satelit, změňte ho podle názvu pomocí kurzorů na požadovaný. Podobně vyberte i satelit na pozici B. Další nastavení neměňte pokud přesně nevíte co děláte. Jsou přednastavené na nejrozšířenější typ LNB - Universal. 22

23 Konfiguraci tunerů můžete změnit i dodatečně pomocí menu. Pokud je Váš přijímač vybavený i druhým tunerem, v menu je označený jako tuner B. Druhý tuner může být do přijímače nainstalovaný i dodatečne podle požadovaného typu: DVB - S2 satelitní DVB T terestrální pozemní vysílání, DVB C kabelový kabelové vysílání (může být šířené kabelovou sítí nebo bezdrátově) Výhodou druhého tuneru je rozšíření programové nabídky a možnost současného nahrávání a sledování programů z různych satelitů (služeb satelitního, pozemního nebo kabelového vysílání). Příklad nastavení DVB T tuneru: Konfigurační mód povoleno Pozemní poskytovatel 21-69k Povolit 5V pro aktívní anténu - zapnuto, v případe že používáte aktívní anténu s vestavěným zesilovačem. V opačném případe - vypnuto. Potvrďte OK Zobrazí se otázka: Do you want to install default sat list? Chcete nainstalovat základní seznam programů? Když potvrdíte yes můžete si vybrat setting ze 4 satelitů: Astra2 28.2E, Astra1 19.2E, Astra E, Hot Bird - 13E. Pro satelit který chcete nainstalovať zvolte yes Wizard Parental control yes no (Průvodce Rodičovská kontrola Když potvrdíte ano: Zobrazí se výzva pro nastavení PINu. Zadejte přednastavený PIN Když potvrdíte ano: V okně menu zadejte v prvém řádku nový 4 místný PIN. Zopakujte stejný PIN v dalšímm řádku. Potvrďte Zeleným tlačítkem. ano ne) Pomocí PINu můžete v seznamu kanálů zablokovat kanály s nevhodnou tématikou. Stlačte OK pro pokračování Průvodce. 23

24 Průvodce Konfigurace sítě. Když si přejete připojit váš IPBox k síti, průvodce vás provede nastavením sítě. Stlačte OK pro start konfigurace sítě. Use interface (Použít rozhraní) nastavte yes Use DHCP (Použít DHCP) - zvolte yes když se připojujete k routeru který podporuje funkci auto DHCP. V tom případě bude síť nastavená automaticky pode údajů z routeru. 24

25 Pro manuální nastavení sítě nastavte volbu Use DHCP na no Prosím nakonfigurujte Vaše internetové připojení vyplněním potřebných hodnot. Po vyplnění pokračujte stlačením OK. Vyplňte políčka pro IP Adress ( IP adresa přijímače), Netmask (maska podsítě), Use a Gateway (používat bránu), Gateway (IP adresa brány). Maska podsítě musí být stejná jako ve vašem PC, IP adresa se musí v posledním 3číslí líšit minimálně o 1. Např.: IP adresa PC je , IP adresa přijímače IP adresu Vašeho PC zjistíte zadáním příkazu ipconfig /all v Příkazovém řádku. (V PC: Programy Příslušenství Příkazový řádek napište příkaz: ipconfig /all a stlačte enter. Zobrazí se konfigurace sítě ve vašem PC.) Vámi zadanou IP adresu nesmí mít žádné jiné zařízení v síti. Po nastavení stlačte OK Zobrazí se okno s dotazem zda si přejete aktivovat síť, zvolte yes a potvrďte OK Postupně se zobrazí dvě informační okna o aktivaci sítě. V posledním okně průvodce zobrazí zda bylo připojení úspěšné. Nastavení můžete provést i později v menu přijímače. Po Setup sítě zavřete průvodce stlačením OK. Zobrazí se seznam kanálů. Pokud nebyl nainstalovaný žádný setting, bude okno prázdné. 25

26 Seznam kanálů. Třídění kanálů, oblíbené (favoritní) skupiny - bouquets. Seznam Favourites se zobrazí po stlačení OK a MODRÉ tlačítko. Favourites (oblíbené): Kanály ve vybrané favoritní skupině zobrazíte po zvolení této skupiny kurzorem a potvrzením OK. Po stlačení OK na vybraném kanálu se zobrazí vysílaný program. (pokud máte oprávnění k jeho sledování nebo jde o volný kanál FTA) Kanál můžete zvolit i bez zobrazení seznamu přímým zadáním jeho čísla ovladačem. 26

27 Výběr oblíbeného programu. V požadované favoritní skupině vyberte kanál (Eurosport HD) a potvrďte OK. Zmizí seznam kanálů a zobrazí se vybraný kanál s informační lištou. Programová informační lišta kanálu (infobar) popis zobrazených údajů Aktuální čas. Pozice satelitu. Páskový ukazatel uplynulé doby programu Symboly služeb EPG Kódované Subkanály Aktuální datum Indikace nahrávání Číslo kanálu v seznamu. Název kanálu Teletext HD vysílání Vícejazyčné audio Audio AC3 1.řádek EPG čas začátku, probíhajícího programu, název a čas trvání. 2. řádek EPG nasledující program 2 Název Popis provozovatele funkcí MENU. programu. Širokoúhlý 16:9 Rozlišení videa Aktívní tuner DVB-S A SNR = Výběrový datový tok kvalita, určující parametr stability příjmu. AGC = Úroveň signálu včetně šumu a rušení. BER = Chybový datový tok (počet) ideál je nula. Vyšší číslo chyb datového toku se projeví kostičkováním obrazu nebo jeho rozpadem. 27

28 Výběr kanálu ze všech (All). Stlačením OK zobrazte seznam kanálů, stlačte Červené tlačítko All pro zobrazení všech kanálů. Vyberte požadovaný kanál kurzorem a stlačte OK. Výběr ze seznamu kanálů pode satelitů. Stlačením OK zobrazte seznam kanálů, stlačte Zelené tlačidlo Satellites pro zobrazení seznamu dostupných satelitů. Vyberte požadovanou skupinu, kanál a stlačte OK. Kanály pro každý satelit jsou ješte rozdělené do 3 skupín : Services Všechny kanály z daného satelitu v abecedním pořadí. Providers Zobrazí seznam provozovatelů, po stlačení OK na provozovateli se zobrazí seznam jeho kanálů. New Nově nalezené kanály po vyhledávaní. 28

29 Výběr ze seznamu podle provozovatelů. Stlačením OK zobrazte seznam kanálů, stlačte Žluté tlačítko Provider pro zobrazení seznamu provozovatelů. Vyberte požadovanou skupinu provozovatele (např.: SkyLink), vyberte kanál a stlačte OK. Názvy provozovatelů a skupiny kanálů v nich sa vytvářejí při ladění automaticky podle vysílaných údajů NIT ze satelitu a není možné je nijak měnit. Příklad zobrazení kanálů TV provozovatele ARD ze satelitu Astra 19,2E 29

30 Vyhledávání kanálů Menu Setup Service Searching (Vyhledávání kanálů). Service Searching (Vyhledávání kanálů). OK Zobrazí se menu pro nastavení tuneru. Menu Setup Service Searching: Tuner configuration. Konfigurace tuneru. Když je v IPBoxu nainstalovaný i druhý tuner Tuner B, je třeba ho nakonfigurovat samostatně. V příkladu je nainstalovaný Tuner B typu DVB-T. Choose Tuner (Výběr tuneru) V okně Choose Tuner se zobrazuje typ nainstalovaných Tunerů a jejich konfigurace. Pro nastavení zvolte požadovanou pozíci řádku a stlačte OK, zobrazí se okno nastavení tuneru. 30

31 Nastavení tuneru pro motor se systémem USALS (GOTOX) příklad: Configuration Mode advanced Příklad: Satellite All satellites 1 V řádku s názvy satelitů šípkami L-R vyberte požadovaný satelit.. K tomuto názvu se automaticky přiřadí číslo LNB např.: LNB 33. Všechny potřebné údaje pro připojení paraboly s motorem USALS jsou v tabuce přednastavené a když použijete LNB typu Universal, není potřebné je měnit. Druhá strana menu dolní část Nastavte vaší zeměpisnou polohu (Stačí s přesností 0,100 ) V příkladu: Longitude: Zeměpisná délka East Východně Lattitude Zemepisná šířka - 52,000 Nord - Severně Po zadání stlačte OK pro uložení Nastavení tuneru B Nastavte tuner B. Příklad nastavení Tuneru DVB-T: Configuration Mode enabled Terrestrial provider 21-69k Enable 5V for active antenna nechte vypnuté - off ( vypnuto ) nebo zapněte na on jen v případě že používáte aktivní anténu se zabudovaným zesilovačem napájeným přes koaxiální kabel. 31

32 Nastavení tuneru s DiSEqC přepínačem na 4 satelity: Konfigurační mód advanced (rozšířené) Zvolený satelit 19,2 ASTRA LNB LNB 1 Astry 19,2E je zapojený na vstup 1 = A= AA do DiSEqC přepínače. DiSEqC mode - zvolený 1.0. Commited DiSEqC command (Potvrzený příkaz) - AA Nastavení pro druhý satelit: Zvolený satelit 13E HOTBIRD LNB LNB 2 HotBird 13E je zapojený na vstup 2 = B = AB, DiSEqC přepínače. DiSEqC mode Commited DiSEqC comm. AB Nastavení pro třetí satelit: Zvolený satelit 23,5E ASTRA3 LNB LNB 3 ASTRA3 23,5E je zapojený na vstup 3 = C = BA, DiSEqC přepínače. DiSEqC mode Commited DiSEqC comm. BA Nastavení pro čtvrtý satelit: Zvolený satelit 0,8W THOR LNB LNB 4 Thor 0,8W je zapojený na vstup 4 = D = BB, DiSEqC přepínače. DiSEqC mode Commited DiSEqC comm. BB Pokud používáte přepínače s více jak čtyřmi vstupy, volí se DiSEqC mode a Uncommited DiSEqC command 1 až X podle typu přepínače. 32

33 Ruční nastavení motoru DiSEqC 1.2 Menu Setup Service Searching Positioner setup. Tento Setup se používá jen pro DiSEqC motory, které nejsou vybaveny systémem USALS. Vyhledávání kanálů. Tuner je nastavený na DiSEqC 1,2, USALS je vypnutý a jsou vybrané satelity, na které se má motor s parabolou směrovat. Na řádku Tune Červeným tlačítkem zobrazíte menu pro zadání satelitu a transpondér, kterého signál se má vyhledat. Stlačte OK pro návrat na setup. Pro každý satelit musíte nastavit transpondér, nasměrovat satelit a uložit jeho číslo pozície.. Positioner movement barevnými tlačítky ovládáte otáčení motoru podle popisků. Prvým stlačením spustíte, druhým zastavíte pohyb. Positioner fine movement posun po krocích, nastavte na maximální hodnotu SNR. Positioner storage ZELENÝM uložte vyhledanou pozíci maxima SNR. Set limits Nastavení východního a západního limitu, vypnutí limitů. Nastavte když je v dráze rotace paraboly překážka. Menu Setup Service Searching Default services lists: Po vstupu do tohoto menu se vám zobrazí nabídka na instalaci základního settingu jako v Průvodci. (Astra 28,2E, Astra 19,2E, Astra 23,5E a HotBird 13E.) Pozor! Při instalaci Default settingu bude vymazán aktuální setting v přijímači! Pokud potřebujete setting pro více satelitů, můžete si jej nainstalovat jako plugin : Tato operace vyžaduje aktivní připojení AB IP boxu k internetu. Menu Plugins Download Plugins Stlačte Zelené tlačítko Download Plugins Počkejte do načtení katalogu z internetu. 33

34 Vyberte řádek Settings a potvrďte OK Vyberte v seznamu požadovaný setting a stlačte OK Stejným způsobem se instalují i jiné pluginy. (systemplugins, extensions, locales...) Setting si můžete také nainstalovat nebo upravovat v PC pomocí programu DreamboxEdit. 34

35 Menu Setup Service searching Automatic Scan: (Automatické vyhledávání.) Clear before scan yes Vymaže před vyhledáváním všechny naladěné kanály. Scan Tuner A (DVB-S2)- yes spustí vyhedávání na všech dostupných transpondérech satelitů, které jsou nastavené na zvoleném tuneru. (V případě motoru může vyhledávání trvat i mnoho desítek minut.) Service searching Manual scan. (Ruční vyhledávání) Tuner A alebo B Type of scan: typ vyhledávání Single satellite Jeden satelit. Vyberte satelit a stlačte OK pro vyhedávání. Single transponder - Jeden transpondér musíte zadat parametry transpondéru a stlačit OK. OK spustí vyhledávání. System DVB-S alebo DVB-S2. Satellite název satelitu. Frequency frekvence TP Symbol rate symbolová rýchlost Polarity polarizace FEC nastavte nebo nechte Auto Modulation Modulace : QPSK 8PSK Network scan Síťové vyhledávání. Při zapnutí vyhledá všechny TP daného provozovatele (když je vysílané provozovatelem) Only Free scan vyhledávání jen volných programů. Parametry jednotlivých satelitů a transpondérů najdete např. na : a dalších. 35

36 Menu Setup Service Searching Satellite Equipment setup: Nastavení satelitního vybavení Prosíme v žádném případě neměňte hodnoty, když přesně nevíte co znamenají! Menu Setup Satfinder (Vyhledávání satelitu). Menu Satfinder zobrazuje hodnoty signálu při nastavení antény na konkrétní satelit Páskové ukazatele: SNR = Kvalita signálu AGC= úroveň signálu včetně šumu a rušení BER= chybový datový tok Rozhodující pro kvalitní příjem je dosažení co nejvyššího SNR a nulového BER (Ideálně je 0.) Tune Manual transponder = zadejte parametry vyhledávaného TP. Satellite Nastavte hledaný satelit. System, Frekvency, Symbol rate, Polarity a FEC zadejte parametry TP podle kterého budete nastavovat. Varianta 2: Tune Predefined transponder = Vyberte některý z předdefinovaných TP ze seznamu. Při vyhledávání signálu otáčejte anténou po malých krocích. Když je zachycen dostatečný signál, zaškrtne se políčko LOCK je uzamčen dekodérem. 36

37 Doplnění kanálu do favoritní skupiny (bouquet) Favoritní skupiny slouží k uspořádání kanálů podle tématických skupin, obsahu nebo jiných kritérií podle požadavků uživatele. Stlačením OK zobrazte seznam kanálů, vejděte některým barevným tlačítkem do skupín programů, např. Zeleným do Satellites, zvolte požadovaný satelit a skupinu např.: Astra 19,2E/NEW Označte kurzorem kanál který chcete přidat mezi favoritní Stiskněte tlačítko MENU Otevře se okno Channellist menu. (menu seznamu programů.) Zvolte add service to bouquet (přidat program do skupiny) a stlačte OK. Zobrazí se okno Select bouquet Vyberte skupinu do které sa má kanál přidat a stlačte OK. Kanál se přidá na konec v označené skupině. Po ukončení vystupte tl. Exit. 37

38 Přesun kanálu v oblíbené skupině : OK Modré vyberte požadovanou skupinu OK. (Seznam se vždy otevře na prvním kanále ve skupině, šípkou nahoru se přesunete na poslední kanál.) Vyberte kanál který chcete přesunout. Stlačte MENU. Otevře se okno Channellist menu. (menu seznamu programů.), zvolte enable move mode (umožnit mód přesunu) Potvrďte OK, zobrazí se znovu seznam kanálů. Označte pomocí OK kanál který chcete přesunou, přesuňte kurzorem kanál na cílové místo a stlačte OK. Kanál bude na nové pozici. V přesouvání můžete pokračovat dál, pokud nezrušíte mód přesunu. Pomocí EXIT vyjdete z menu. Tip. Když zvolíte mód přesunu na seznamu skupín, můžete přesunovat pořadí skupin. 38

39 Přímá volba kanálu. Kanály jsou v seznamu oblíbených očíslované v pořadí podle skupin od začátku do konce, bez ohledu na to ve které skupině sa nachází. Díky tomu můžete kanál zvolit přímo zadáním jeho pořadového čísla. Neukládejte stejný kanál do více skupin! Vytvoření nové skupiny. Zvolte OK Modré Modré Menu pro zobrazení Channellist menu. Zvolte add bouquet (přidat skupinu) a stlačte OK Zobrazí se please enter name for the new bouquet (Prosím zadejte název pro nový bouquet) Funkce tlačítek DO při psaní : Pg/Up - vymazat další Pg/Down vymazat předcházející 1 mezera, 1. 2 a, b, c, 2, A, B, C 3 d,e, f, 3, D, E, F Zapište název nové skupiny pomocí alfanumerickéčíselnej klávesnice DO 4 g, h, i, 4, G, H, I 5 j, k, l, 5, J, K, L 6 m, n, o, 6, M, N, O 7 p, q, r, s, 7, P, Q, R, S 8 t, u, v, 8, T, U, V 9 w, x, y, z, 9, W, X, Y, Z 0 -.,? ( : _ / Recall -.,? ( : _ / Po zadání názvu nové skupiny stlačte OK, Skupina se uloží na konec seznamu. Skupiny můžete přesunovat po zapnutí přesunovacího módu (enable move mode), stejně jako kanály. 39

40 Nastavení systému Menu Setup System. (Nastavení System). System Pro bezchybnou činnost přijímače je nevyhnutelné správné nastavení systému. při rolování šípkou dolů se zobrazí další volby. Nabídky menu se otevírají, když je kurzor na řádku s názvem, stiskem OK. Obsah a možnosti nabídek jsou popsány v následujících kapitolách. 40

41 Nastavení A/V výstupů Menu System A/V Settings. Pohybem kurzorů vlevovpravo můžete měnit hodnotu nastavení. Video Output : video výstup Mode: Rozlišení Refresh Rate: obnovovací frekv.: 50 Hz nebo, 60 Hz podle typu TV Display 4:3 contend as: zobrazovat vysílání formátu 4:3 na připojeném typu TV jako: Display 16:9 contend as: zobrazovat vysílání formátu 16:9 na připojeném TV jako: Color format formát barev RGB, 4.2.2, YUV. Audio Source Audio zdroj PCM (analog), SPDIF (digital) (Hodnoty jsou přednastaveny pro běžné TV 16:9) AC3 default při volbě yes automaticky nastaví stopu AC3 když vysílá, bez ohledu na nastavení jazyka AC3 downmix mix AC3 na analog - Stereo výstup. Když používáte S/PDIF výstup může zůstat vypnuté (no) General AC3 Delay Nastavení zpoždění pro dom.kino Po nastavení uložte volby Zeleným tlačítkem. Nastavení jazyka menu Menu Setup System Language (Jazyk). Vyberte požadovaný jazyk a stliskněte OK. 41

42 Přizpůsobení Menu Setup System Customize (Přizpůsobit) Toto menu obsahuje detailní systémová nastavení která si můžete užívatelsky změnit. Pokud ale přesně nevíte co měníte, nic v tomto menu nenastavujte! Setup mode nastavovací mód Můžete si zvolit ze tří nastavovacích módů podle náročnosti : Simple, Intermediate, Expert. Základní nastavení je Intermediate (střední). Po ukončení nastavení změňte mód na Intermediate a Zeleným tlačítkem uložte. Umožní vám to přímý přístup ke stahování pluginů. Pokračování Customize Strana 2 42

43 Nastavení časového pásma Menu Setup System Timezone (Časové pásmo) Kurzorem nastavte vaše časové pásmo a stlačte Zelené OK Podle časového pásma si přijímač nastavuje přesný čas. Ten je důležitý pro správnou funkciu EPG a načasovaného nahrávání. Nastavení RF výstupu Menu Setup System RF otput (RF výstup). V nastavení RF modulátoru můžete jej zapnout, nastavit výstupní kanál. Posuvníkem FineTune můžete jemně ladit výstupní frekvenci. Když je zapnuto menu Customize (Přizpůsobit) na Expert, toto menu RF output se rozšíří o možnost nastavení frekvence zvuku Upozornění: RF modulátor přenáší jen SD video při nastavení SD-PAL s mono zvukem. Nastavení harddisku Menu Setup System Harddisk. Harddisk setup (Nastavení harddisku) nastavení času po ktoré HDD přejde do režimu spánku při nečinnosti. Initialization formátování interního nebo externího USB HDD nebo USB flash (linux ext3). Pozor formátováním sa vymažou všechna data na disku! Formátování proveďte vždy na novém HDD, jinak ho nebude možné používat. Filesystem Check kontrola souborového systému. Doporučujeme provádět minimálně 1x za 2 měsíce. Kontrola trvá podle kapacity HDD několik minut. 43

44 Nastavení sítě Menu Setup System Network configuration nastavení sítě. Po vstupu do menu Network configuration se zobrazí podmenu: - Adapter settings nastavení síťové karty - Nameserver settings - Nastavení DNS. - Network test test sítě. - Restart network Restart sítě. Network wizard Průvodce nastavením sítě. Adapter settings (Nastavení síťové karty). Příklad ručního nastavení síť. karty: Use interface: yes Use DHCP: no IP Adress:adresa musí byt ze skupiny používané ve vaší síti Netmask: stejná jako v ostatních vašich zařízeních Use a gateway: yes Gateway: IP adresa brány Nastavení potvrďte stlačením OK. Stlačením Modrého přejdete do nastavení DNS. Průvodce nastavením sítě vás provede postupně celým nastavením. 44

45 Klávesnice Menu Setup System Keyboard (klávesnice) Kurzorom vlevo vpravo můžete vybrat typ používané klávesnice IPBoxu. Pro uložení stlačte ZELENÉ tlačítko. Cíl nahrávání Menu Setup System Recording paths Recording paths cesta pro soubory nahrávek Přednastavená základní Nahrávky časovačem Další nahrávání Time shift /hdd/movie/ Přednastavená základní Přednastavená základní /media/hdd Po stlačení OK na řádku se dostanete do editování cesty. Select location for instant recordings. (Výběr média pro nahrávání.) Když chcete vybrat cíl nahrávání, zařízení musí byť připojené. Vymažte (Remove Bookmark) MODRÝM tl. současnou cestu. Vymazání potvrďte OK.. Vrátite se do menu Location - vyberte aktivní zařízení v síti - přidejte modrým - Add Bookmarks. Na zařízení vyberte adresář pro ukládání. Povrďte ZELENÝM tl. Vrátíte se do menu Recording paths, potvrďte nastavení save ZELENÝM tl. 45

46 Doladění obrazu Menu Setup System Video Fine - Tuning Nastavení Jasu a kontrastu obrazu. Řiďte se pokyny na obrazovce. Změna vzhledu Menu - Setup System Skin Ve zvoleném menu si můžete prohlédnout nainstalované Skiny (grafické prostředí menu). Při listování sa zobrazují jejich náhledy. 46

47 Další skiny si můžete stáhnout v sekci Plugins. Pro volbu výběru skinu k aktivování stiskněte OK. Systém provede warm reboot, čímž se nový vzhled aktivuje. Stálé zobrazení hodin Menu Setup System - Permanent Clock Chybové záznamy Menu Setup System Crashlog settings Potvrzením Activate permanent clock OK se budou hodiny trvale zobrazovat na obrazovce. Volbou Change permanent clock position a kurzry můžete změnit jejich pozíci na obrazovce. V tomto menu je možné hodiny také deaktivovat. V tomto menu můžete nastavit kde se mají ukládat / kam odesílat výpisy o chybách systému. Pro běžný provoz tato volba nemá význam. 47

48 Nastavení čistění paměti Menu Setup System Cleanup settings. Průvodce čistění vnitřní paměti. Můžete nastavit hodnotu volné paměti při které se má průvodce spustit. Nedoporučujeme nastavenou hodnotu 2048 kb snižovať. Panel Všechno v jednom Menu Allinone Panel Aspect Ratio Změna poměru stran pro SD kanály. Každým stlačením Zeleného tl. Poměr stran můžete přepínat také přímo, prostředním tlačítkem v druhé řadě zdola na DO. Sleep timer Žlutým tlačítkem vejdete do nastavení časovače vypnutí. Skin Selector Modrým tl. zobrazíte všechny Skiny které jsou v přijímači k dispozici. Časovač vypnutí Menu Allinone Panel Sleep Timer. Červeným tlačítkem zapnete časovač, číslicemi zadejte čas za který se má přijímač vypnout. Postupnými stisky Zeleného tl. můžete měnit režim vypnutí Žlutým tlačítkem nastavte zda se má přijímač před vypnutím ještě zeptat. 48

49 Výběr Skinu Menu Allinone Panel Skin Selector. Zobrazuje seznam výběru skinů v přijímači. Postup volby skinu je popsán na str.46 Umístění /var Menu Allinone Panel - Sellect var. Pro umístění dat ukládaných ve /var můžete využít 3 uložiště. Flash vnitřní Flash paměť, stačí pro běžný provoz a obvykle užívané pluginy. USB Externí USB klíč rozšiřuje možnosti instalace pluginů (musí být stále připojený!) Hdd harddisk rozšiřuje možnosti instalace pluginů. V tomto případě se HDD nevypíná. Spouštěč scriptů Menu Allinone Panel - Script executor. Zobrazí a umožňuje spouštět uživatelské scripty uložené ve /var/sbin/ Zvolte požadovaný script a červeným tl. jej spustite. 49

50 Společné rozhraní (Common interface) Menu Allinone Panel - Common interface. Common Interface je univerzální rozhraní pro použití dekódovacích modulů. V tomto rozhraní je možné používat moduly kryptovacích systémů pro smart karty jako např. Cryptoworks, Irdeto, Mediaquard a podobně i programovatelné moduly. Nastavení softwaru Menu Allinone Panel - Image Setup. Položky Snapshot a Lcd Setup nejsou zatím použité. Network Setup otevře menu nastavení sítě Software manager, umožňuje instalaci doplňků, zálohování instalace a obnovení ze zálohy. Správce softwaru Menu Allinone Panel - Image Setup - Software Manager. Install etensions umožňuje instaláci pluginů z internetu z přednastavených serverů. Software update menu aktualizace softwaru Software restore Průvodce aktualizací softwaru 50

51 Software restore - Průvodce aktualizací softwaru. Pro spuštění stlačte OK, Zobrazené okno zrušíte EXIT. Přejete si vytvořit zálohu vašeho nastavení? (backup) Vyberte cestu kam se má záloha uložit Harddisk /media/hdd/ Network Mount /media/net/ Temporary Folder /tmp/ USB Mass Storage /autofs/sdb3/ Stlačením OK spustíte zálohování, po ukončení potvrďte OK. Poznámka: USB flash pro zálohu (backup) můžete použít i pro shodné nastavování více přijímačů. V dalším přijímači použijete Backup restore obnovení. USB flash nesmí mít velký proudový odběr. USB flash naformátujte v PC na - FAT32 nebo v IPBoxu na - Linux. Ext3. 51

52 Váš backup byl úspěšný. Po aktualizaci firmwaru můžete provést obnovení nastavení z vaší zálohy - Backup restore Informace o softwaru Menu Allinone Panel - Image Infos - Image info. Zobrazí informace o verzi firmwaru = informace o volné RAM = informace o volném místě na HDD = informace o volném místě na USB disku = informace o volném místě vnitřní Flash paměti = informace o spuštěných souborech a jejich umístění = informace o spuštěných procesech = informace o přimountovaných zařízeních = informace o nastavení Ethernetu 52

53 Systémové informace System Info. = nepoužito = údaje o procesoru = využití paměti = umístění modulů = grafické módy = rozložení mtd0 až mtd4 = velikost oddílů = velikost, typ a priorita swap = připojený čas = verze Linux, autor, datum vytvoření Konfigurace menu Menu config. Můžete zvolit které položky menu budou zobrazené. Podtitulky Menu Subtitle. Zvolte požadované podtitulky a potvrďte OK. Podtitulky můžete zvolit také přímo stiskem tlačítka podtitulky na DO 53

54 Nahrávání Pro nahrávání musí být v přijímači nainstalovaný nejlépe vnitřní HDD, externí harddisk nebo připojené externí USB zařízení. Okamžité nahrávvání sledovaného programu Stlačte tl. Recording, a vyberte číslem nebo kurzorem a OK jednu zo zobrazených možností. Pro zrušení stiskněte 5. Současné nahrávaní 2 programů Spusťte nahrávání na prvním kanálu. Vejděte do seznamu kanálů, přepněte na další kanál a spusťte nahrávání. V době nahrávání můžete sledovat jiný kanál. Nahrávací možnosti jsou závislé na osazení přijímače tunery. Pokud používáte jen 1 tuner, můžete současně nahrávat 2 programy a třetí sledovat, ale všechny jen v rámci jednoho transpondéru Když používáte 2 nezávisle zapojené tunery, můžete současně nahrávat 2 programy nezávisle na sobě. Třetí program můžete sledovat v rámci předcházejících 2 transpondérů. Ukončení nahrávání Stiskněte tlačítko Recording nebo TV, vyberte požadovanou možnost a potvrďte OK. Vymazání nahrávek Stiskněte tlačítko FILES a počkejte do zobrazení seznamu nahrávek. Vyberte nahrávku ke smazání a stlačte MENU. Vyberte Erase a stlačte OK, v daším okně potvrďte yes. Nahrávka bude vymazaná. Nahrávky sa mažou po jedné. Timeshift časový posun sledování živého vysílání. Pokud potřebujete přerušit sledování živého vysílání a nechcete přijít o děj, stlačte Pauzu. Obraz na TV se zastaví ale přijímač bude na pozadí nahrávat. Pro pokračování sledování děje stiskněte Play. Program bude pokračovat od místa přerušení sledování s časovým posunem oproti reálnému vysílání. Když chcete režim časového posunu zrušit, stiskněte Stop a potvrďte OK, program bude pokračovat v reálném čase. 54

55 PIP (Obraz v obraze.) Stlačte Modré tlačítko, zobrazí se nabídka, stiskněte znova Modré, počkejte do zobrazení seznamu. Stlačte OK, v zobrazeném seznamu kanálů vyberte kanál který se bude zobrazovat v podkladu, původní obraz se zmenší do okénka. Kanály které je aktuálně možné zobrazit jsou zvýrazněné. Programy můžete navzájem přehodit po stlačení Modrého a Žlutého. Režim PiP ukončíte 2x stlačením modrého. Funkce PiP funguje jen s SD kanály. Formátování USB flash disku. USB disk připojte do ktoréhokoliv USB konektoru IPBoxu. Vstupte do Menu Setup System HDD Initialization. Vyberte požadovaný USB disk pro formátování a stlačte OK. Pro spuštění formátování potvrďte yes. Formátováním se vymažou všechna data na USB disku! Disk bude naformátován v systému linux ext3. Zkrácené volby MODRÉ tl. a 1. = otevře menu Sleep Timer MODRÉ tl. a 2. = Spustí plugin Netcaster ( internetová rádia) MODRÉ tl. a 3. = otevře menu Software managment 55

56 Přehrávač médií Menu Media Player (Přehrávač médií). Příklad SAMSUNG HM250HI: - adresář movie Přehrávač umožňuje přehrávání médií ze všech dostupných zdrojů Vyberte požadované médium a stlačte OK. Zobrazí se seznam adresářů a souborů Otevřený obsah nahrávek v movie : Stiskem OK na názvu nahrávky spustíte přehrávání. Stiskem Stop zastavíte přehrávání a vrátíte se do seznamu nahrávek. Exitem opustíte menu. 56

57 Časovač Menu Timer (Časovač). Stlačení Zeleného tl. otevře toto okno přidání časovače. Name název události pro nahrávku. Timer Type typ časovače nahrát / přepnout Repeat Type opakování denně, týdně, uživatelsky ZELENÝM OK uložíte nastavení Časovač můžete spustit také přímo v menu EPG. Rozbalené menu pro uživatelské nastavení režimu opakování 57

58 EPG Elektronický programový průvodce Stiskněte EPG na DO Žluté tlačítko. - zobrazí informace EPG pro aktuální kanál (když je vysílané). Modré tlačítko zobrazí seznam kanálů s připojenými názvy programů z vysílání EPG. Viz Multi EPG dále. Single EPG. Když chcete nastavit nahrávání některého programu označte ho kurzorem a stlačte Zelené tl. Add Timer. V otevřeném okně potvrďte Zeleným tl. uložení časovače nebo Červeným zrušte. Program s nastaveným časovačem se zobrazí se symbolem hodín. Když chcete časovač z programu vymazat, označte ho kurzorem a stlačte Zelené tlačítko a potvrďte yes. 58

59 Multi EPG Favoritní skupina se zobrazenými programovými informacemi EPG. Aktuální program pro každý kanál s ukazatelem doby průběhu se zobrazuje u názvu kanálů pod sebou. Na další (Next) programy v časovém rozvrhu se můžete posunout postupně Modrým tlačítkem. Zpět na předcházející (Prev) programy v rozvrhu Žlutým. Když chcete přidat časovač postupujte stejně jako při zobrazení Single EPG. (Zelené Add timer ) EPG se obvykle načte jen na konkrétním TP provozovatele. Když není EPG zobrazené u všech kanálů, prepněte na další kanály a chvíli vyčkejte, než se EPG načte (pokud se vysílá). Seznam časovačů Menu Timer V editoru si můžete prohlédnout seznam časovačů a jejich aktuální stav. Červené vymazání události z časovače Zelené přidání události do plánu Žluté Vypnutí funkce časovače 59

60 Přednastavený setting Menu Setup Default setting Při zvolení yes se nainstaluje základní setting (pokud jej firmwar obsahuje ) Původní setting bude vymazán. Tovární nastavení Menu Setup Factory reset Po potvrzení yes budou vymazány všechny kanály, pluginy a nastavení. Přijímač bude restartován a spustí se Průvodce základním nastavením. VCR SCART Menu VCR scart Připojení vstupu z VCR SCART na TV SCART funguje jen při rozlišení 576 SD-PAL. Když VCR nepracuje změňte výstup přepínačem rozlišení na DO. Okno zprávy (Message) zavřete stiskem EXIT. 60

61 Informace Menu Information. Service = informace o přijímaném kanálu About = informace o hardwaru a softwaru IPBoxu Menu Information - Service Zobrazení PIDů (audio,video,pcr,txt...) ZELENÉ Zobrazení parametrů transpondéru ŽLUTÉ Stav tuneru MODRÉ Menu Information About Verze Enigmy Verze programu Tuner A Tuner B Informace o interním HDD (Celková a volná kapacita.) 61
