m 3 /h 20 mm do 240 C 20 bar DN MV Materiálová deklarace MD
|
|
- Romana Čechová
- před 5 lety
- Počet zobrazení:
Transkript

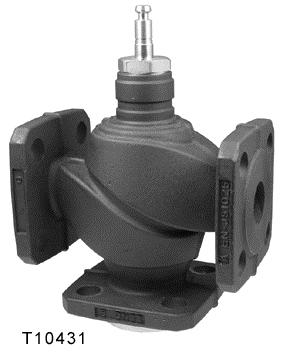

1 56.121/1 BUG: Ventil trojcestný přírubový (jmenovitý tlak 16 / 25 bar) Regulační ventil bez silikonového tukového maziva pro spojitou regulaci studené, teplé a horké vody, páry, kondenzátu nebo vzduchu v technických zařízeních budov. Kvalita vody dle VDI Ve spojení se servopohony VM 234 S, VF 234 S a VN 224 S jako regulační orgán. Ventil je zkoušený dle DIN ). Těleso ventilu z tvárné litiny (EN-GJS LT) černě lakované. Vřeteno, sedlo ventilu a kuželka z nerezavějící oceli (jmenovitá světlost DN 15 až DN 50) s teflonovým těsnicím kroužkem zesíleným skleněným vláknem. Ucpávka z mosazi s teflonovým těsněním přitlačovaným pružinou. Charakteristika ventilu (ekviprocentní, lineární nebo kvadratická) je ve spojení se servopohony SUT nastavitelná. Použití jako směšovací nebo rozdělovací ventil. Použití s protipřírubami PN 16 nebo PN 25. Při vytaženém vřetenu je regulovaná větev ventilu uzavřena. Typ Jmen. světlost DN Připojení Hodnota k VS m 3 /h Hmotnost BUG 015 F PN 16/25 1 3,1 BUG 015 F PN 16/25 1,6 3,1 BUG 015 F PN 16/25 2,5 3,1 BUG 015 F PN 16/25 4 3,1 BUG 020 F PN 16/25 6,3 4,0 BUG 025 F PN 16/ ,7 BUG 032 F PN 16/ ,2 BUG 040 F PN 16/ ,2 BUG 050 F PN 16/ ,5 BUG 065 F PN BUG 080 F PN BUG 100 F PN BUG 125 F PN BUG 150 F PN kg B B Y07545 B B01134a Provozní teplota 1) C Zdvih ventilu Provozní tlak do 120 C 25 bar DN mm do 240 C 20 bar DN mm C 18 bar Rozměrový výkres Char. ventilu reg. větev ekviprocentní DN M10425 přimíchávaná větev lineární DN M10446 Regulační poměr > 50:1 Montážní předpis Ucpávka mosaz / teflon DN MV Netěsnost při max. Δps: DN MV regulační větev 0,05% z hodnoty k vs VM 234 / kombinace MV přimíchávaná větev 1,0% z hodnoty k vs FM 234 / kombinace MV VN 224 / kombinace MV Materiálová deklarace MD B B01139a Příslušenství * daptér pro teploty média > 130 C / < 180 C; MV * daptér pro teploty média > 180 C / < 240 C; MV Náhradní těsnění k ucpávkám jmenovité světlosti DN ; MV * Vyhřívání ucpávky 230 V~, 15 W pro média pod 0 C; MV * Vyhřívání ucpávky 24 V~, 15 W pro média pod 0 C; MV Ucpávka nerez/teflon DN *) Pod stejným číslem se nachází rozměrový výkres nebo zapojení příslušenství 1) Při teplotě pod 0 C použít vyhřívání ucpávky; nad 130 C nebo 180 C odpovídající adaptér (příslušenství). Do 10 C použít dle technické směrnice D W 10 nemrznoucí směs a solanku Pro použití dle DIN 32730, tedy kombinaci ventilu s VN 224 S je přípustná teplota média > 0 C Platnost záruky Uvedené technické údaje a tlakové rozdíly platí pouze pro kombinace ventilů se servopohony Sauter. Při použití pohonů jiných výrobců zaniká právo na záruční opravu.
2 56.121/2 BUG Kombinace BUG s elektrickým pohonem (bez modulu 230 V) Pohon Typ: Přestavná rychlost: Vstup: bez zpětné pružiny, přestavná síla 2500 N: VM 234S F132 (24 V) 2 / 4 / 6 s/mm 2P / 3P / 0 10 V / 4 20 m použití jako směšovací ventil použití jako rozdělovací ventil Ventil Δp max Δp s close/off Δp max Δp s close/off BUG BUG BUG BUG BUG ,5 BUG BUG 065 7,1 7,1 4,5 6,5 BUG 080 4,7 4,7 3,5 4,4 BUG 100 3,0 3,0 3,0 2,8 BUG 125 2,0 2,0 2,0 2,0 BUG 150 1,5 1,5 1,0 1,5 Pohon Typ: Přestavná rychlost: Vstup: Zpětná pružina: se zpětnou pružinou, přestavná síla 2000 N: VF 234S F132 (24 V) 2 / 4 / 6 s/mm 2P / 3P / 0 10 V / 4 20 m s použití jako směšovací ventil použití jako rozdělovací ventil Ventil Δp max Δp s close/off Δp max Δp s close/off BUG BUG BUG BUG BUG ,5 13,5 13, BUG 050 8,5 8,5 8, ,5 BUG 065 5,6 5,6 5,6 4,5 25 5,1 BUG 080 3,4 3,4 3,4 3,4 25 3,4 BUG 100 2,2 2,2 2,2 2,2 25 2,2 BUG 125 1,6 1,6 1,6 1,6 25 1,6 BUG 150 1,2 1,2 1,2 1,0 25 1,2 Pohon Typ: Přestavná rychlost: Vstup: Zpětná pružina: s bezpečnostní funkcí dle DIN 32730, přestavná síla 1100 N: VN 224S F132 (24 V) 2 / 4 / 6 s/mm 2P / 3P / 0 10 V / 4 20 m s použití jako směšovací ventil použití jako rozdělovací ventil Ventil Δp max Δp s close/off Δp max Δp s close/off BUG BUG BUG ,5 BUG ,5 10,5 10, ,4 BUG 040 6,5 6,5 6, ,5 BUG ,0 BUG 065 3,0 3 3,0 2,6 25 2,6 BUG 080 2,0 2,0 2,0 1,7 25 1,7 BUG 100 1,1 1,1 1,1 1,1 25 1,1 BUG 125 0,8 0,8 0,8 0,8 25 0,8 BUG 150 0,6 0,6 0,6 0,6 25 0,6 Ventil: provedení F, technická data a příslušenství viz typová tabulka ventilů Pohon: provedení F, technická data, příslušenství a způsob montáže viz oddíl 51 Příklad: BUG 040 F304 / VM 234 S F132 Δp max [bar]= maximální přípustná tlaková diference na ventilu, při níž je pohon schopen ventil bezpečně otevřít a zavřít s ohledem na Δp v. Δp s [bar]= maximální přípustná tlaková diference na ventilu v případě poruchy (přerušení potrubí za close/off [bar]= ventilem), při níž je pohon schopen bezpečně ventil zavřít pomocí zpětné pružiny maximální možná tlaková diference na ventilu v regulačním provozu, při níž je pohon schopen ventil otevřít a zavřít. V tomto provozu je třeba počítat se sníženou životností. Ventil mohou poškozovat tlakové rázy, kavitace a eroze. Hodnoty platí pouze pro kombinaci ventilu smontovaného s pohonem.
3 BUG /3 Funkce Ventil může být elektrickým pohonem přestaven do libovolné mezipolohy. Je-li vřeteno ventilu vysunuto, regulovaná větev ventilu je uzavřena. Tyto ventily je možno používat jako směšovací nebo rozdělovací. Zvýšenou pozornost je třeba věnovat směru proudění média ventilem, popř. použití jako rozdělovací ventil označit příslušným nalepovacím štítkem (k dispozici na montážním předpisu). Parametry proudění odpovídají normě EN použití jako směšovací ventil použití jako rozdělovací ventil B B B B01134a B B01139a Popis Tyto vysoce spolehlivé a přesné ventily výrazně zvyšují účinnost regulace. Jsou schopné plnit náročné úkoly, např. bezpečnostní funkce, zvládat značné tlakové rozdíly, regulovat teplotu média, zajišťovat uzavírací funkci, a to vše při nízkých hlukových emisích. Vřeteno ventilu se spojuje s vřetenem pohonu automaticky a napevno. Profi-kuželka firmy Sauter z nerezavějící oceli reguluje ekviprocentní průtok v regulované větvi. by se kompenzovala komplementární charakteristika spotřebiče a nezávisle na poloze ventilu bylo zajištěno stejné objemové množství média, má přimíchávaná větev lineární charakteristiku. Těsnost tohoto ventilu zaručuje kroužek z nerezavějící oceli zalisovaný v sedle a odpovídající kuželka ventilu. Ucpávka nevyžaduje žádnou údržbu. Tvoří ji 6 kónicky tvarovaných teflonových kroužků a pružina. Díky této pružině jsou těsnění permanentně napínána, čímž se dosahuje těsnosti vůči vřetenu ventilu. Rezerva tukového maziva navíc zajišťuje trvalé mazání vřetena ventilu. Kromě toho také zabraňuje, aby částice, které se mohou vyskytnout v médiu, pronikly až k teflonovému těsnění. Poznámky pro projektování a montáž Ventily se kombinuji s pohony VM 234 S bez vratné pružiny nebo s pohonem s vratnou pružinou VF 234S, popř. pohonem VN 224 S. Pohon se nasazuje přímo na ventil a utahuje šrouby. Spojení pohonu s vřetenem ventilu probíhá automaticky. Při prvním uvedení zařízení do provozu se pohon VM 234 S nebo VF 234 S vysune a spojka automaticky zajistí spojení s ventilem, jakmile dosáhne jeho dolního sedla. Pohon rovněž identifikuje zdvih ventilu, žádná další nastavení nejsou zapotřebí. Síla působící na sedlo ventilu je tak stále stejná, což minimalizuje nebezpečí vzniku netěsností. U pohonů vybavených řídicí elektronikou SUT je možné přepnout charakteristiku na lineární nebo kvadratickou. Při použití pohonu VN 224 S musí být inicializace provedena ručně. Přesný popis postupu najdete v katalogovém listu PDS Inicializace a signál zpětného hlášení. Montáž Regulační orgán je možné namontovat v libovolné poloze, montáž v zavěšené poloze (pohonem dolů) se však nedoporučuje. Je třeba zabránit, aby podél vřetena vnikal do pohonu kondenzát, kapající voda apod. Pokud u montáže v horizontální poloze není stavebně zajištěno podepření pohonu, smí na ventil působit maximálně hmotnost 25 kg. do 130 C: libovolné, nikoli však zavěšené poloze (pohonem dolů). nad 130 C: Při teplotách nad 130 C popř. nad 180 C se doporučuje volit horizontální montážní polohu, přičemž je nutno použít příslušný adaptér vhodný pro danou teplotu. Tento adaptér však může posloužit i jako prodloužení umožňující dostat se s pohonem vně izolace potrubí. V zájmu ochrany pohonu před vysokými teplotami je totiž nutné opatřit potrubí izolací. Při montáži pohonu na ventil je třeba dbát na to, aby se kuželka v sedle z nerezavějící oceli neotáčela (nebezpečí poškození těsnicí plochy). Při izolování ventilu smí izolace dosahovat pouze ke spojovacímu třmenu pohonu. Použití pro páru Ventily je možné použít u aplikací s párou do teploty 200 C s těmi hodnotami Δpmax, které jsou uvedeny v tabulkách kombinací pohonů s ventily. Doporučujeme však používat ventily pouze pro spínání OT/ZV. Při použití ve funkci regulačního ventilu je třeba dbát na to, aby převážnou měrou nepracoval v dolní třetině rozsahu zdvihu. V této poloze je rychlost proudění mimořádně vysoká, což výrazně snižuje životnost ventilu.
4 56.121/4 BUG Použití pro vodu by se omezil výskyt nečistot ve vodě (např. částeček rzi apod.), a tím se předešlo případnému poškození těsnění vřetena, doporučujeme zabudovat do potrubí, např. v každém podlaží nebo větvi, sběrné filtry. Kvalita vody musí vyhovovat požadavkům VDI V případě použití přídavného média si je nutné u jeho výrobce ověřit, zda je kompatibilní s materiály použitými při výrobě ventilu. Pomůckou při tom může být níže uvedená tabulka těchto materiálů. Při použití glykolu doporučujeme koncentraci mezi 20 % až 55 %. Ventily nejsou vhodné pro pitnou vodu nebo do prostředí s nebezpečím výbuchu. Splnění požadavků normy DIN Ventily mohou být používány v kombinaci s pohonem s bezpečnostní funkcí VN 224S dle normy DIN Další poznámky k hydraulice a hlukovým emisím v zařízeních Ventily lze použít v prostředí, kde je požadována nízká hladina hluku. V zájmu předcházení vysoké hlučnosti by však neměly být překročeny tlakové rozdíly Δpmax uvedené níže. Tyto hodnoty jsou jako hodnoty doporučené uvedeny v tabulce tlakových ztrát. Tlakový rozdíl Δpv, je maximální tlak přípustný na ventilu, nezávislý na jeho zdvihu, který omezuje nebezpečí vzniku kavitace a eroze. Tyto hodnoty nezávisí na přestavné síle pohonu. Kavitace urychluje opotřebení a způsobuje hluk. V zájmu předcházení kavitaci, která se objevuje zejména u aplikací s vodou a vodní párou, by tlakový rozdíl Δpmax neměl překročit hodnotu Δpkrit: Δpkrit = (p1 pv) 0,5 p1 = tlak před ventilem (bar) pv = tlak páry Do rovnice se dosazuje hodnota absolutního tlaku. U rovněž udávaného tlaku close/off se jedná o hodnoty maximálního tlaku, při nichž je pohon ještě schopen vlastní silou ventil přestavovat. V této souvislosti je nutno upozornit na skutečnost, že při použití těchto tlaků a překročení tlakového rozdílu Δpmax, může v důsledku kavitace a eroze dojít k poškození ventilu. V případě funkce s vratnou pružinou představují zmíněné hodnoty Δps zároveň přípustný tlakový rozdíl, kdy ještě pohon v případě poruchy zajistí uzavření ventilu. Jelikož se zde jedná o bezpečnostní funkci s rychlým průběhem zdvihu (za pomoci pružiny), může tato hodnota překročit Δpmax.
5 BUG /5 Diagram průtoku ventilu BUG P v100 [kpa] V [m/h] DN 150 kvs 340 DN 125 kvs 250 DN 100 kvs 160 DN 80 kvs 100 DN 65 kvs 63 DN 50 kvs 40 DN 40 kvs 25 DN 32 kvs 16 DN 25 kvs 10 DN 20 kvs 6,3 DN 15 kvs 4 DN 15/1 kvs 2,5 DN 15/2 kvs 1,6 DN 15/3 kvs 1 DN 15/4 kvs 0,63 DN 15/5 kvs 0,4 DN 15/6 kvs 0,25 DN 15/7 kvs 0,16 V 100 [l/s] P [bar] v100 B10736
6 56.121/6 BUG Doplňující technické údaje Typ BUG 015 F334 BUG 015 F324 BUG 015 F314 BUG 015 F304 BUG 020 F304 BUG 025 F304 BUG 032 F304 BUG 040 F304 BUG 050 F304 BUG 065 F304 BUG 080 F304 BUG 100 F304 BUG 125 F304 BUG 150 F304 Δpv použití jako použití jako směšovací ventil rozdělovací ventil 12 bar 6 bar 10 bar 4,5 bar 7 bar 3,5 bar 4,5 bar 3 bar 3 bar 2 bar 2 bar 1 bar Údaje o tlacích a teplotách EN 764, EN 1333 Hydrodynamické veličiny EN Pravítko pro výpočet ventilů Sauter Příručka pro pravítko PC-Program "Výpočet ventilů a pohonů" Valvedim.exe Technická příručka "kční členy" Charakteristické veličiny, instalační poznámky, regulace, všeobecně EN-, DIN-, D-, TRD a UVV předpisy Shoda CE směrnice Tlaková zařízení (skupina tekutin II) 97/23/EG BUG 015 až BUG 040: bez označení rtikel 33 BUG 050 až BUG 150 označení CE Kategorie I BUG s VN 224S F132: označení CE-0035 Kategorie IV DIN Doplňující údaje k provedení Těleso ventilu z tvárné litiny dle EN 1563, zkrácené označení EN-GJS LT, číslo materiálu EN-JS1025, s hladkými vrtanými přírubami dle EN , těsnicí lišta tvar B. Těleso ventilu povrchově upraveno matnou černou barvou RL Doporučení pro přivařovací příruby dle EN Montážní délka ventilu dle EN 558-1, základní řada 1. Ploché těsnění na tělese ventilu z materiálu neobsahujícího azbest. Číselná označení materiálů dle DIN číslo materiálu dle DIN označení dle DIN Těleso ventilu EN-JS1025 EN-GJS LT (GGG40.3) Sedlo ventilu X 20 Cr 13 Vřeteno X 8 Cr Ni S 18-9 Kuželka X 8 Cr Ni S 18-9 Těsnění kuželky PTFE zesílený skleněnými vlákny Ucpávka CW 617 N Cu Zn 40 Pb 2 Těsnění pod ucpávkou CW024 Cu-DHP
7 BUG /7 Doplňující údaje k definici tlakové diference Δpv: Max. přípustný tlakový rozdíl na ventilu v libovolné fázi zdvihu, omezená hladinou hluku a erozí. Tímto parametrem je ventil charakterizován jako průtočný prvek specificky ve svém hydraulickém chování. Díky sledování kavitace a eroze, jakož i hluku, který v souvislosti s nimi vzniká, se nejen prodlužuje životnost, ale také rozšiřuje použitelnost. Δpmax: Max. přípustný tlakový rozdíl na ventilu, při němž je pohon ještě schopen ventil bezpečně otevřít a zavřít. Přihlíží se ke statickému tlaku a parametrům proudění. Tato hodnota garantuje hladký průběh zdvihu a dokonalé uzavření ventilu. V žádném případě přitom nedochází k překročení hodnoty Δpv ventilu. Δps: Max. přípustný tlakový rozdíl na ventilu v případě poruchy (např. výpadek napětí, překročení mezních hodnot tlaku a teploty nebo havárie potrubí), při němž je pohon ještě schopen ventil těsně zavřít a popřípadě i udržet celý provozní tlak proti tlaku atmosférickému. Jelikož se zde jedná o bezpečnostní funkci s rychlým průběhem zdvihu, může být Δps větší než Δpmax, popř. Δpv. Rušivé účinky vznikající zde v souvislosti s prouděním rychle odeznívají a mají u této funkce jen podřadný význam. U trojcestných ventilů platí tyto hodnoty pouze pro regulovanou větev. Δpstat: Tlak v potrubí za ventilem. Odpovídá v podstatě tlaku v klidu při vypnutém čerpadle, může být vyvolaný např. výškou kapaliny v zařízení, nárůstem tlaku způsobeným tlakovým zásobníkem, tlakem páry apod. U ventilů, které zavírají s tlakem, je proto nutno použít tlak rovnající se součtu statického tlaku a tlaku čerpadla. Charakteristiky u pohonu s regulátorem polohy (jen 24 V) U pohonů VM 234 S, VF 234 S nebo VN 224 S ekviprocentní / lineární / kvadratická volitelné kódovacím přepínačem k VS 100 % lin quadr. = % % Hub, Course, Stroke B07408
8 56.121/8 BUG Rozměrový výkres 72,5 c 45,5 72,5 c 44,5 H H L BUG c L H DN ,5 98, DN ,5 92, DN ,5 94, DN ,5 103, DN ,5 107, DN ,5 111, M10425a BUG c L H DN DN DN DN DN L M10446a VM VF > > 150 c c 289 K10417
9 BUG /9 VN > 150 c 289 K10418 Příslušenství a b 70 14, T ( C) a (mm) b (mm) , ,4 100 Z Z10218 Tisk v České republice Změny vyhrazeny Fr. Sauter G, CH-4016 Basel
