Produkty pro vyšší bezpečnost

Transkript

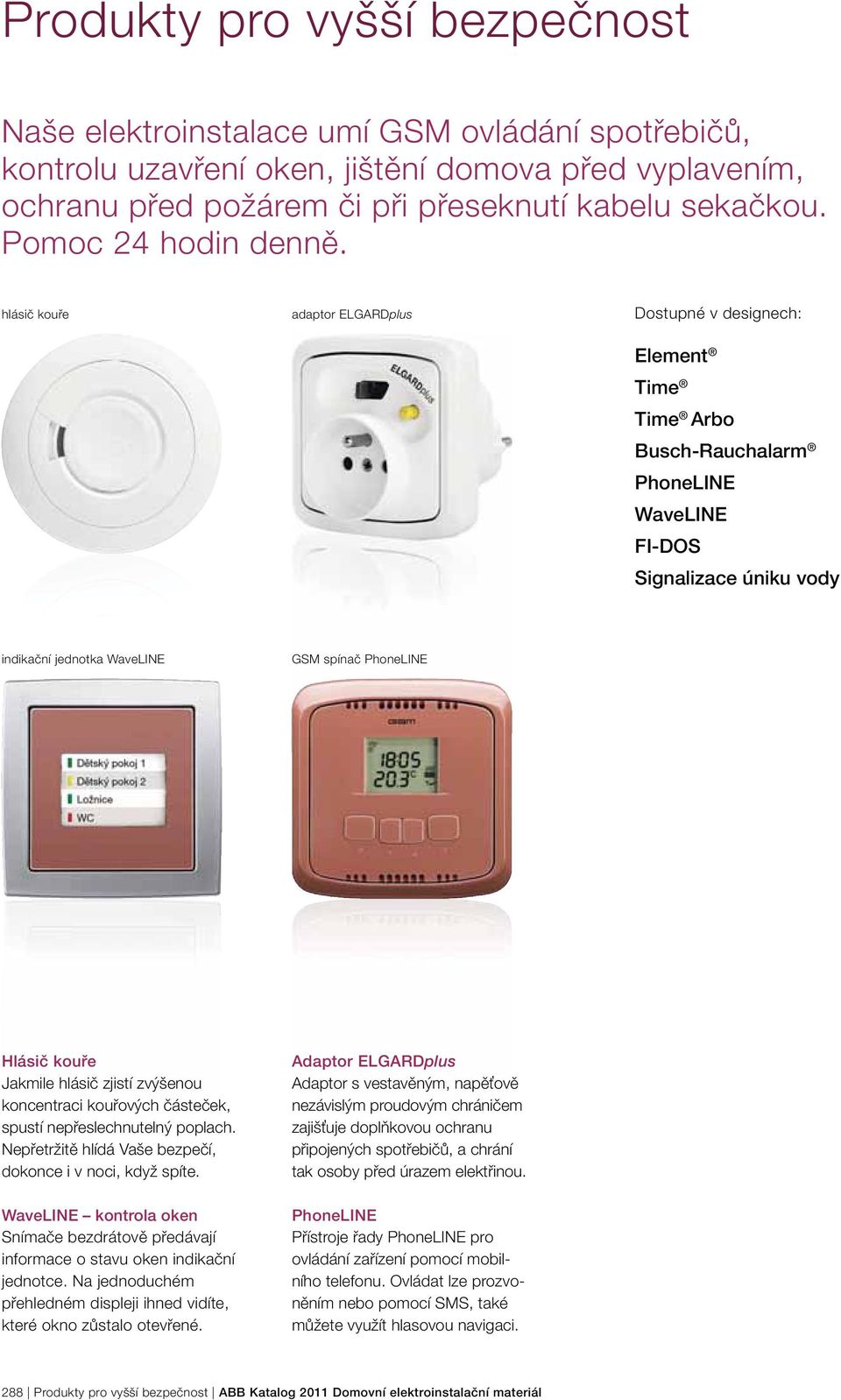

1 Naše elektroinstalace umí GSM ovládání spotřebičů, kontrolu uzavření oken, jištění domova před vyplavením, ochranu před požárem či při přeseknutí kabelu sekačkou. Pomoc 24 hodin denně. hlásič kouře adaptor ELGARDplus Dostupné v designech: Element Time Time Arbo Busch-Rauchalarm PhoneLINE WaveLINE FI-DOS Signalizace úniku vody indikační jednotka WaveLINE GSM spínač PhoneLINE Hlásič kouře Jakmile hlásič zjistí zvýšenou koncentraci kouřových částeček, spustí nepřeslechnutelný poplach. Nepřetržitě hlídá Vaše bezpečí, dokonce i v noci, když spíte. WaveLINE kontrola oken Snímače bezdrátově předávají informace o stavu oken indikační jednotce. Na jednoduchém přehledném displeji ihned vidíte, které okno zůstalo otevřené. Adaptor ELGARDplus Adaptor s vestavěným, napěťově nezávislým proudovým chráničem zajišťuje doplňkovou ochranu připojených spotřebičů, a chrání tak osoby před úrazem elektřinou. PhoneLINE Přístroje řady PhoneLINE pro ovládání zařízení pomocí mobilního telefonu. Ovládat lze prozvo - něním nebo pomocí SMS, také můžete využít hlasovou navigaci. 288 Produkty ABB Katalog 2011 Domovní elektroinstalační materiál

2 ABB Katalog 2011 Domovní elektroinstalační materiál Produkty 289 Vyšší bezpečnost

3 PhoneLINE Komunikace na dálku Chcete si zapnout topení před návratem ze služební cesty, ale netopit půl dne zbytečně? Prosíte pravidelně sousedy, příbuzné a kamarády, aby Vám zalili zahrádku, když jste na dovolené? Chcete mít jistotu, že je doma vše v pořádku, případně být včas informováni? Řešení nabízejí přístroje řady PhoneLINE využívající technologie GSM umož ňují jednoduché ovládání spotřebičů prostřednictvím mobilního telefonu. Charakteristika přístrojů řady PhoneLINE Hlavní jednotkou je GSM spínač napájený z 230 V AC, který se skládá z řídicí a silové části. K místnímu ovládání se využívají tlačítka a displej řídicí části, vzdálenou komunikaci zajišťuje vložená SIM karta. Pomocí mobilního telefonu lze potom využívat tři způsoby ovládání SMS zprávy, prozvonění a hlasovou komunikaci. Poslední možnost je realizovatelná i z pevného te lefonu. V silové části je obsaženo relé, které umožňuje spínání proudu až 10 A. Využitím přídavných přístrojů lze počet ovládaných zařízení zvýšit až na čtyři. Pomocí dvou vodičů je možné k GSM spínači připojit spínací modul. Dodává se v univerzálním pouzdře a lze jej instalovat např. do běžné elektroinstalační krabice pod záslepku v designovém provedení. Dále mohou být použity dva bezdrátové spínací moduly, které komunikují s GSM spínačem obousměrně bez použití vodičů prostřednictvím RF signálu. Všechny přídavné přístroje dovolují spínání proudu 10 A. Další periferní zařízení Přístroje PhoneLINE lze doplnit ještě o další zařízení a rozšířit tak možnosti jejich použití: podlahový teplotní snímač pro zvýšení komfortu a přesnosti vytápění bezdrátový modul vstupů pro předání informace o úniku vody čtyřnásobný modul binárních vstupů pro signalizaci stavu až čtyř dalších zařízení Tímto způsobem lze zvýšit nejen komfort, ale i bezpečí Vašeho domova. Široké možnosti přístrojů PhoneLINE Na obrázku jsou uvedeny příklady využití přístrojů PhoneLINE vytápění a klimatizace doma i na chalupě, vyhřívání a filtrace bazénu, topení v sauně, protizámrazová kontrola topení, ohřev vody, ovládání garážových vrat či brány, zavlažování zahrady, zabezpečovací systémy. PhoneLINE zajistí i přenos informace, že určité zařízení přešlo do aktivního stavu např. záložní napájecí zdroj, hlásič kouře nebo sada pro signalizaci úniku vody. Možnosti vzdáleného ovládání PhoneLINE Mobilní telefon A Výstup 1 PhoneLINE GSM spínač A-B Svorky A-B obsazené PhoneLINE spínací modul drátový Výstup 2 Spotřebič ovládaný pomocí GSM spínače: např. topení, ohřev vody v bazénu, vytápění sauny, osvětlení, klimatizace, ventilace, závlahový systém B PhoneLINE spínací modul bezdrátový komunikace s telefonem PhoneLINE GSM spínač Svorky A-B volné Výstup 2 drátové spojení Síť operátora mobilních telefonů Výstup 1 A-B Vstup 2 PhoneLINE spínací modul bezdrátový Podlahový snímač teploty bezdrátové spojení drátové spojení (binární vstup) C PhoneLINE GSM spínač A-B Vstup 3 Modul binárních vstupů, 4násobný Signalizace úniku vody Výstup výstupní svorky ovládané spínačem Telefon s frekvenční volbou Výstup 1 A-B Svorky A-B obsazené Vstup 1-4 Bezpotenciálové kontakty Výstup 2 A-B pomocné svorky využitelné jako binární vstupy 1-4 nebo pro připojení drátového modulu či podlahového snímače 290

4 WaveLINE Snadná kontrola všech oken Kdo z nás nezná ten zneklidňující pocit, když opouští svůj domov? Nedovřená okna nebo pootevřené balkónové dveře mohou být za deště nebo silného větru příčinou značných škod v interiéru. Navíc na případného nevítaného návštěvníka působí jako pozvánka ke vstupu. Příklad instalace Mnoho lidí před odchodem do práce projde celý dům nebo byt, aby si zkontrolovali, zda někde nezapomněli zavřít okno nebo balkónové dveře. Aby byl pocit jistoty úplný, je třeba obejít všechna okna a vzít za kliku nebo alespoň zkontrolovat její polohu. A to každé ráno před odchodem do práce, před odjezdem na nákup, na dovolenou atd. A stejně se do mysli následně vkrádá nejistota. Nebylo třeba některé okno jenom přivřené? Zkontroloval jsem skutečně okna ve všech místnostech? A co dveře vedoucí na terasu? Systém WaveLINE nekontroluje pouze to, zda okno přiléhá k okennímu rámu, ale dokáže mnohem více. Jediným pohledem můžete prověřit polohu všech oken objektu a navíc ještě umožňuje spínání nebo i stmívání jednoho světelného okruhu. Je to velice jednoduché Místo původního spínače, resp. stmívače, se nainstaluje přístroj univerzálního relé, resp. univerzálního stmívače WaveLINE, a doplní se indikační jednotkou spolu s rámečkem ve zvolené de signové řadě. Kompletní sestava potom poskytuje rychlou informaci o stavu oken a navíc je možné stiskem krytu spínat nebo i stmívat světelný okruh. Posledním prvkem systému jsou snímače WaveLINE, které jsou dvojího druhu buď monitorují polohu otáčivé okenní či dveřní kliky, nebo vzájemnou polohu křídla a pevného rámu okna či dveří. Integrovaný radiofrekvenční vysílač předává bezdrátově informaci o změně stavu indikační jednotce. Barevné svítivé diody pak vyjadřují stavy jednotlivých oken nebo dveří. Přízemí 2. podlaží 1. podlaží Obývací pokoj Kuchyň 1. podlaží 2. podlaží Dětský pokoj 1 Dětský pokoj 2 Koupelna 2. podlaží Ložnice Pracovna Koupelna Komora Předtím spínač/stmívač Potom indikace stavu oken a spínač/stmívač Svítivé diody vyjadřují svými barvami následující stavy zelená: všechna okna náležející k jedné skupině jsou zavřená žlutá: alespoň jedno okno ve skupině je ve větrací poloze červená: alespoň jedno okno ve skupině je otevřené Snímač polohy kliky WaveLINE se namontuje mezi rám a otáčivou kliku a in formuje o třech možných stavech zavřeno, otevřeno, větrání. Žádné další montážní práce nejsou třeba. Veškeré díly pro instalaci a provoz jsou součástí dodávky snímače. Univerzální snímač WaveLINE se skládá ze dvou částí vlastní snímač se zabudovaným vysílačem se připevní na pevný rám, magnet na křídlo okna. Ke snímači lze připojit i vnější zapínací nebo vypí nací kontakt tak je možné zvýšit počet hlídaných oken. Indikace je dvojstavová zavřeno, otevřeno. Informace se zobrazuje na přehledném displeji indikační jednotky, který je tvořen čtyřmi trojbarevnými LE diodami. Ke každé diodě lze přiřadit až osm snímačů s vysílačem. Tak je možné kontrolovat buď jednotlivá okna, nebo celé místnosti, příp. podlaží. Protože je signál vysílán v pravidelných intervalech a nejenom při změně stavu, je informace na displeji stále aktuální, a to i po výpadku napájení nebo v případě dočasného zablokování šíření signálu. V rozsá h lejších objektech se využije funkce Repeater, která zajistí spolehlivé předání informace i na vzdálenější místa. 291

5 Hlásiče kouře a teplot Bezpečnost začíná mezi čtyřmi stěnami Každý ví, že v případě požáru záleží na každé vteřině. Proto by v moderních obydlích neměly chybět autonomní hlásiče požáru. Zvláště ve spánku, kdy lidský čich není aktivní, tyto přístroje spolehlivě upozorní svým pronikavým akustickým signálem na začínající požár již ve stadiu doutnání. Reagují na kouř nebo na zvýšení teploty. Bezdrátová síť hlásičů Hlásič kouře pracuje na optoelektronickém principu reaguje na změnu šíření světla ve vzduchu, který obsahuje mikroskopické částice kouře. Hlásič teplot je vhodný do míst s výskytem páry nebo se zvýšenou prašností spustí poplach při nárůstu teploty nad 58 C. Při poplachu hlásiče vydávají ne pře slechnutelný přerušovaný zvuk o intenzitě 85 db a současně na nich bliká červená dioda. Přístroje jsou napájeny z lithiové baterie s životností minimálně 10 let, takže jejich provoz je prakticky bezúdržbový. Signalizace na jediném místě v případě požáru nestačí. Aby mohli být včas varováni všichni obyvatelé domu, musí se k nim informace o vzniklém požáru dostat. K tomu stačí jednotlivé hlásiče kouře nebo teplot propojit dvojvodičovým kabelem. Jestliže potom jeden z hlásičů spustí poplach, rozezní se okamžitě alarm i na všech ostatních hlásičích v objektu. Pro snazší lokalizaci ohniska požáru bliká červená dioda pouze na tom hlásiči, který poplach vyvolal. Pro vytvoření sítě při dodatečných instalacích nebo v poschoďových budovách je výhodné místo drátového propojení použít bezdrátové moduly, které se zasunou přímo do hlá sičů. Obsahují radiofrekvenční (RF) vysílač i přijímač, takže jsou schopny předávat informaci o spuštěném poplachu na další hlásiče i skrz stěny nebo stropy. Informaci o spuštěném poplachu lze přivést také do externího signalizačního zařízení nebo do jiného systému s nezávislým napájením, jako je např. Ego-n nebo ABB i-bus KNX. To zajistí reléový přístroj s přijímačem RF signálu. Reaguje na poplachový signál od hlásičů, které obsahují RF modul. Je napájen ze sítě a jeho provoz je zálohován akumulátory. Pomocí RF vysílače pro dálkové ovládání v kombinaci s bezdrátovými moduly lze bez jakékoliv manipulace na hlásiči spustit test nebo umlčet alarm. V případě již probíhajícího poplachu je možné rychle identifikovat hlásič, který v síti vyvolal poplach. Také lze zjistit, který hlásič byl v poslední době aktivován. Akustická a bezdrátová signalizace požáru Funkce Repeater zvětší dosah Jednoduché propojení jednotlivé hlásiče kouře nebo teplot lze vzájemně propojit do sítě dvojicí vodičů nejsou třeba žádné další komponenty 2 Bezdrátová síť hlásiče si předávají informaci o vzniklém poplachu prostřednictvím vsunutých bezdrátových RF modulů u takto vybavených hlásičů je možné také dálkové ovládání Komplexní propojení bezdrátové a drátové propojení hlásičů lze kombinovat pomocí reléového přístroje je možné informaci o poplachu předat dál hlásiče vybavené RF modulem lze také ovládat dálkově 2 292

6 Hlásiče kouře Pro přístroje Název Barva Objednací číslo Jednot. bal. ks Hlásič kouře Busch-Rauchalarm ProfessionalLINE Pro včasné rozpoznání a signalizaci doutnání nebo otevřeného s vývinem kouře. Vyhovuje EN Pro vnitřní použití. Princip funkce: rozptýlení světla na pevných částicích (Tyndallův jev) Cyklická kontrola funkce, indikace provozních a poplachových stavů červenou LE diodou. Tlačítko pro spuštění testu, umlčení alarmu. Možnost propojení až 30 hlásičů do sítě pomocí dvojžilového kabelu. Bezdrátovou síť lze vytvořit vsunutím RF modulů Nevhodné pro prašné prostory nebo prostory s výskytem páry. Akustická výstraha: 85 db Napájení: pevně zabudovaná lithiová baterie (životnost min. 10 let) Dosah: cca 7,5 m, 360 Výška instalace: max. 6 m Pracovní teplota: 0 C až +40 C Rozměry: 120 x 47 mm Barva: bílá Typové číslo: Hlásič teplot Busch-Wärmealarm ProfessionalLINE Pro spolehlivé rozpoznání a signalizaci hoření v prostorech se zvý šenou prašností nebo s výskytem páry (kuchyně, koupelny apod.). Pro vnitřní použití. Cyklická kontrola funkce, indikace provozních a poplachových stavů červenou LE diodou. Tlačítko pro spuštění testu, umlčení alarmu. K vytvoření sítě až 12 hlásičů lze použít dvojžilový kabel nebo bezdrátové moduly. Spuštění poplachu: při zvýšení teploty nad 58 C Akustická výstraha: 85 db Napájení: pevně zabudovaná lithiová baterie (životnost min. 10 let) Pracovní teplota: 0 C až +40 C Rozměry: 120 x 53 mm Barva: bílá Typové číslo: Modul bezdrátový RF Busch-Rauchalarm ProfessionalLINE Pro bezdrátové propojení hlásičů kouře Busch-Rauchalarm nebo hlásičů teplot Busch-Wärmealarm do sítě (vsune se do všech hlásičů, které mají být propojeny). Také pro bezdrátové předání informace o spuštěném poplachu na přístroj relé s RF přijímačem. Indikace provozních a poplachových stavů modrou LE diodou. Napájení: pevně zabudovaná lithiová baterie (životnost min. 10 let) Nosná frekvence: 868 MHz Dosah: max. 100 m ve volném prostoru, max. 30 m v budově Typové číslo: Přístroj relé s RF přijímačem Busch-Rauchalarm ProfessionalLINE Pro externí signalizaci alarmu, též pro napojení na další systémy (Ego-n, ABB i-bus KNX apod.). Informace o poplachu je předávána RF modulem zabudovaným v hlásiči. Indikace provozních stavů zelenou a červenou LED. Sepnutí relé: na 5 s od spuštění poplachu, nebo po dobu trvání poplachu Bezpotenciálový přepínací kontakt: 5 A / 250 V AC Nosná frekvence: 868 MHz. Šroubové svorky: 1,5 mm 2 Napájení: 230 V AC (zálohovací akumulátory pro případ výpadku sítě) Pracovní teplota: 0 C až +40 C. Rozměry: 141 x 26 mm. Barva: bílá Typové číslo: Vysílač RF ruční Busch-Rauchalarm ProfessionalLINE Pro hlásiče kouře Busch-Rauchalarm ProfessionalLINE nebo hlásiče teplot vybavené bezdrátovým RF modulem. Pro servisní účely: test alarmu, umlčení alarmu, vyhledávání aktivovaného hlásiče v síti, zjištění naposledy aktivovaných hlásičů v síti. Rozměry: 76 x 38 x 17 mm Barva: bílá Typové číslo: Další informace viz strana 503. RF = radiofrekvenční (pro bezdrátové dálkové ovládání) 293

7 PhoneLINE Pro přístroje Název Barva Objednací číslo Jednot. bal. ks 3298A-A Spínač PhoneLINE GSM 3298U-A77200 Pro vzdálené ovládání pomocí mobilního bílá 3298A-A77100 B 1 telefonu. SIM karta není součástí dodávky. slonová kost 3298A-A77100 C 1 Podle konfigurace lze ovládat až 4 připojená béžová 3298A-A77100 D 1 zařízení komfortní hlasovou navigací DTMF, světle modrá 3298A-A77100 M2 1 pomocí SMS, prozvoněním nebo lokálně kouřová šedá 3298A-A77100 S2 1 tlačítkem. Vestavěný modul 868 MHz pro vřesová červená 3298A-A77100 R2 1 bezdrátovou komunikaci s dalšími zařízeními. Možnost připojení dalších zařízení na vstupní svorky spínače a odeslání SMS při aktivaci. Dálkový dotaz na stav zařízení. Přístroj může fungovat jako termostat. Nastavení teploty: 1 C až 35 C (krok 1 K) Kontrola nezámrzné teploty: 1 C až 35 C Odeslání SMS při dosažení nastavené teploty. Vlastní spotřeba: max. 1 W (max. 3 W při vysílání) Pracovní teplota: 0 C až +55 C Spínací prvek: relé (bezpotenciálový spínací kontakt) Spínaný proud: 10 A (cos ϕ = 1), 250 V AC Tango 230 V AC, 3vodičové připojení 3298A-A Modul spínací PhoneLINE RF Rozšiřující modul vstupu a výstupu pro bílá 3298A-A77300 B 1 spínač GSM, s bezdrátovou RF komunikací. slonová kost 3298A-A77300 C 1 Provozní kmitočet: 868 MHz béžová 3298A-A77300 D 1 světle modrá 3298A-A77300 M2 1 Přístroj může sloužit jako externí teplotní kouřová šedá 3298A-A77300 S2 1 snímač pro spínač GSM. vřesová červená 3298A-A77300 R2 1 Možnost připojení ke spínači GSM pomocí vodičů v případě nevhodných podmínek pro příjem RF signálu 868 MHz. Vlastní spotřeba: max. 1 W Pracovní teplota: 0 C až +55 C Spínací prvek: relé (bezpotenciálový spínací kontakt) Spínaný proud: 10 A (cos ϕ = 1), 250 V AC Tango 230 V AC, 3vodičové připojení 3298E-A Spínač PhoneLINE GSM 3298U-A77200 Pro vzdálené ovládání pomocí mobilního Element telefonu. SIM karta není součástí dodávky. bílá / ledová bílá 3298E-A Podle konfigurace lze ovládat až 4 připojená bílá / bílá 3298E-A zařízení komfortní hlasovou navigací DTMF, bílá / ledová šedá 3298E-A pomocí SMS, prozvoněním nebo lokálně karamelová / ledová šedá 3298E-A tlačítkem. Vestavěný modul 868 MHz pro slonová kost / ledová bílá 3298E-A bezdrátovou komunikaci s dalšími zařízeními. agáve / ledová bílá 3298E-A Možnost připojení dalších zařízení na vstupní bouřková / ledová šedá 3298E-A svorky spínače a odeslání SMS při aktivaci. karmínová / ledová šedá 3298E-A Dálkový dotaz na stav zařízení. Přístroj může fungovat jako termostat. Time, Time Arbo Nastavení teploty: 1 C až 35 C (krok 1 K) bílá / ledová bílá 3298E-A Kontrola nezámrzné teploty: 1 C až 35 C bílá / ledová zelená 3298E-A Odeslání SMS při dosažení nastavené teploty. bílá / bílá 3298E-A Vlastní spotřeba: max. 1 W (max. 3 W při vysílání) titanová 3298E-A Pracovní teplota: 0 C až +55 C arktická 3298E-A Spínací prvek: relé (bezpotenciálový starostříbrná 3298E-A Element spínací kontakt) šampaňská 3298E-A Time Spínaný proud: 10 A (cos ϕ = 1), 250 V AC antracitová 3298E-A Time Arbo 230 V AC, 3vodičové připojení Další informace viz strana 504. RF = radiofrekvenční (pro bezdrátové dálkové ovládání) 294

8 PhoneLINE Pro přístroje Název Barva Objednací číslo Jednot. bal. ks 3298E-A Modul spínací PhoneLINE RF Rozšiřující modul vstupu a výstupu pro Element spínač GSM, s bezdrátovou RF komunikací. bílá / ledová bílá 3298E-A Provozní kmitočet: 868 MHz bílá / bílá 3298E-A bílá / ledová šedá 3298E-A Přístroj může sloužit jako externí teplotní karamelová / ledová šedá 3298E-A snímač pro spínač GSM. slonová kost / ledová bílá 3298E-A Možnost připojení ke spínači GSM pomocí agáve / ledová bílá 3298E-A vodičů v případě nevhodných podmínek bouřková / ledová šedá 3298E-A pro příjem RF signálu 868 MHz. karmínová / ledová šedá 3298E-A Vlastní spotřeba: max. 1 W Time, Time Arbo Pracovní teplota: 0 C až +55 C bílá / ledová bílá 3298E-A bílá / ledová zelená 3298E-A bílá / bílá 3298E-A titanová 3298E-A arktická 3298E-A Spínací prvek: relé (bezpotenciálový starostříbrná 3298E-A Element spínací kontakt) šampaňská 3298E-A Time Spínaný proud: 10 A (cos ϕ = 1), 250 V AC antracitová 3298E-A Time Arbo 230 V AC, 3vodičové připojení 3298E-A Modul spínací PhoneLINE, vestavný Rozšiřující modul pro spínač GSM. 3298U-A Propojení se spínačem GSM pomocí 2 vodičů. Rozměry: 53 x 51 x 25 mm Spínací prvek: relé (bezpotenciálový spínací kontakt) Spínaný proud: 10 A (cos ϕ = 1), 250 V AC 230 V AC, 2vodičové připojení 3298A-A Snímač teploty pro podlahové vytápění 3298A-A Pro spínač GSM a bezdrátový spínací modul 3298U-A E-A PhoneLINE. 3298E-A Rozsah měření teploty: 10 C až +50 C Délka kabelu: 4 m (v případě vhodných podmínek bez rušení přenosu lze prodloužit až na 20 m) 3298A-A Modul binárních vstupů PhoneLINE, univerzální, 3298E-A čtyřnásobný, řadový 3298-C Pro připojení až 4 různých zařízení, která mohou na vstupních svorkách signalizovat svůj stav a přes spínač GSM předat požadovanou informaci k uživateli. 2vodičové připojení ke spínači GSM. Spínané výstupy: 10 A (cos ϕ = 1), 250 V AC (1x relé) 0,1 A, 30 V DC (2x tranzistor) Rozsah napětí stavu sepnuto 5-30 V DC Šířka: 6 M 230 V AC 3298A-A Modul vstupů PhoneLINE, bezdrátový, vestavný 3298E-A Pro komunikaci spínače GSM se sadou pro signalizaci 3298U-A FEH 2100 úniku vody. Může sloužit jako univerzální bezdrátový modul vzdáleného vstupu. Modul se spojí pomocí 4 vodičů s výstupním kontaktem kontrolního modulu úniku vody. S jedním spínačem GSM lze použít až 4 moduly. Provozní frekvence: 868 MHz 1 M = cca 18 mm Další informace viz strana 504. RF = radiofrekvenční (pro bezdrátové dálkové ovládání) 295

9 WaveLINE Pro kryty/přístroje Název Barva Objednací číslo Jednot. bal. ks Přístroj relé univerzálního WaveLINE Pro napájení indikační jednotky a pro místní ovládání světelného okruhu (náhrada za původní spínací přístroj). Volitelné režimy provozu: Spínač, Časový spínač V režimu Spínač se připojené svítidlo stiskem horní/dolní části krytu indikační jednotky zapne/vypne. V režimu Časový spínač se svítidlo stiskem horní části krytu indikační jednotky zapne; vypnutí je automatické (zpoždění je nastavitelné na 30, 60, 120, 180 či 300 s). Výstup může být využit k externí signalizaci nezavřeného stavu. Pro: Podružné ovládání zapínacími ovládači (spínači řazení 1/0). 14) Možnost upevnění drápky (součást dodávky) Pracovní teplota: 0 C až +35 C future linear solo Typové číslo: 6404 U solo carat 3vodičové připojení alpha exclusive 10 AX (2 300 W/V A), 230 V AC Přístroj stmívače univerzálního WaveLINE Pro napájení indikační jednotky a pro místní ovládání světelného okruhu (náhrada za původní stmívací či spínací přístroj). S inteligencí pro univerzální provoz, s elektronickou ochranou před zkratem a přetížením. Volitelné režimy provozu: Stmívač, Spínač V režimu Stmívač se připojené svítidlo krátkým stiskem horní/dolní části krytu indikační jednotky zapne/vypne; delším stiskem se zvyšuje/snižuje jas svítidla. V režimu Spínač se připojené svítidlo stiskem horní/dolní části krytu indikační jednotky zapne/vypne. Výstup může být využit k externí signalizaci nezavřeného stavu. Pro: 11) 12) Podružné ovládání zapínacími ovládači (spínači řazení 1/0). 14) Možnost upevnění drápky (součást dodávky). Pracovní teplota: 0 C až +35 C future linear solo Typové číslo: 6595 U solo carat 2vodičové připojení alpha exclusive min. 60 W/V A, max. 450 W/V A, 230 V AC Jednotka indikační WaveLINE, s přijímačem RF signálu future linear Pro bezdrátovou indikaci polohy klik a stavu antracitová kontaktů pomocí LE diod: červená = otevřeno, slonová kost žlutá = pootevřeno, zelená = zavřeno. hliníková stříbrná Možnost místního ovládání světelného okruhu studio bílá (spínání či stmívání dle použitého přístroje). ušlechtilá ocel Počet samostatných indikačních kanálů: 4 mechová bílá Počet vysílačů přiřazených k 1 kanálu: max. 8 mechová černá Indikace vybité baterie vysílače, ztráty signálu světle šedá nebo poruchy vysílače. Volitelný režim Repeater pro zvýšení dosahu. solo, solo carat Po výpadku napájení svítí všechny LED červeně; antracitová díky opakovanému vysílání stavu se indikace slonová kost polohy či stavu zaktualizuje max. za 1 hod. studio bílá Uživatelsky přívětivé zprovoznění bez PC. grafitová Využitelné též pro systém ABB i-bus KNX. korálová červená Dosah: cca 100 m ve volném prostoru metalická šedá future linear Vysílací/přijímací frekvence: 868 MHz žlutá solo Pracovní teplota: 5 C až +45 C solo carat Typové číslo: xx ) Při použití vinutého transformátoru max. zatížitelnost klesne cca o 20 %. 12) Při použití elektronického transformátoru max. zatížitelnost klesne cca o 5 %. 14) Je-li použita doutnavka, nesmí přemosťovat kontakt tlačítkového ovládače (je nutné použít přístroj se svorkou N). Novinka Výběh v období po již materiál nemusí být dostupný. RF = radiofrekvenční (pro bezdrátové dálkové ovládání) Další informace viz strana 504.

10 WaveLINE Pro přístroje Název Barva Objednací číslo Jednot. bal. ks Jednotka indikační WaveLINE, s přijímačem RF signálu slonová kost Pro bezdrátovou indikaci polohy klik a stavu alabastrová kontaktů pomocí LE diod: červená = otevřeno, palladium žlutá = pootevřeno, zelená = zavřeno. titanová Možnost místního ovládání světelného okruhu (spínání či stmívání dle použitého přístroje). Počet samostatných indikačních kanálů: 4 Počet vysílačů přiřazených k 1 kanálu: max. 8 Indikace vybité baterie vysílače, ztráty signálu nebo poruchy vysílače. Volitelný režim Repeater pro zvýšení dosahu. Po výpadku napájení svítí všechny LED červeně; díky opakovanému vysílání stavu se indikace polohy či stavu zaktualizuje max. za 1 hod. Uživatelsky přívětivé zprovoznění bez PC. Využitelné též pro systém ABB i-bus KNX. Dosah: cca 100 m ve volném prostoru Vysílací/přijímací frekvence: 868 MHz Pracovní teplota: 5 C až +45 C alpha exclusive Typové číslo: xx Snímač univerzální WaveLINE, s vysílačem RF signálu studio bílá matná Pro bezdrátový přenos informace o stavu oken, čedičová černá střešních oken, dveří, vrat (otevřeno, zavřeno). Informace se předává ihned při změně polohy. Opakované vysílání zajišťuje aktuální informaci o stavu i po výpadku napájení nebo v případě dočasného zablokování šíření signálu. Snímač se připevní na pevný rám, magnet na křídlo okna. Navíc je možné nezávisle předávat informaci o stavu externího zapínacího nebo vypínacího bezpotenciálového kontaktu (délka vodičů max. 5 m, průřez max. 0,5 mm 2 ). Součástí dodávky je samolepicí fólie, vruty, magnet, Li baterie CR2 (typická životnost 5 let). Dosah: cca 100 m ve volném prostoru Vysílací frekvence: 868 MHz Stupeň krytí: IP 43 Pracovní teplota: 5 C až +50 C Rozměry: 118 x 30 x 22 mm Typové číslo: x Snímač polohy kliky WaveLINE, s vysílačem RF signálu studio bílá matná Pro bezdrátový přenos informace o poloze čedičová černá otočné kliky (otevřeno, pootevřeno, zavřeno). ušlechtilá ocel Informace se předává ihned při změně polohy. Opakované vysílání zajišťuje aktuální informaci o poloze i po výpadku napájení nebo v případě dočasného zablokování šíření signálu. Snímač se montuje mezi okenní rám a kliku. Je opatřen otvorem pro 7mm čtyřhran a dírami pro upevňovací šrouby o rozteči 43 mm. Max. plocha pro upevnění kliky: 77 x 34 mm Součástí dodávky je montážní příslušenství (prodloužení pro čtyřhran, šrouby, adaptér) a Li baterie CR2 (typická životnost 5 let). Dosah: cca 100 m ve volném prostoru Vysílací frekvence: 868 MHz Stupeň krytí: IP 43 Pracovní teplota: 5 C až +50 C Rozměry: 168 x 38 x 13 mm Typové číslo: x Další informace viz strana 504. RF = radiofrekvenční (pro bezdrátové dálkové ovládání) 297

11 Bezpečnostní zásuvky FI-DOS s proudovým chráničem Řazení Název Barva Objednací číslo Jednot. bal. ks Zásuvka bezpečnostní FI-DOS s vestavěným proudovým chráničem, s clonkami jasně bílá 5526G-A02359 B1 1 : 30 ma krémová 5526G-A02359 C1 1 (citlivost na střídavý i pulzní proud) Instalační poloha: libovolná Stupeň ochrany krytím: IP 40 Připojovací průřez: 1,5 až 2,5 mm 2 Vestavná hloubka: 32 mm Typové číslo: FIF 16 Swing Swing L Bezšroubové připojení vodičů. 16 A, 230 V AC Zásuvka bezpečnostní FI-DOS s vestavěným proudovým chráničem, s clonkami, jasně bílá 5526G-A02379 B1 1 s výstupními chráněnými vodiči krémová 5526G-A02379 C1 1 : 30 ma (citlivost na střídavý i pulzní proud) Instalační poloha: libovolná Stupeň ochrany krytím: IP 40 Připojovací průřez: 1,5 až 2,5 mm 2 Vestavná hloubka: 32 mm Typové číslo: FIF 16/3 Swing Swing L Bezšroubové připojení vodičů. 16 A, 230 V AC Zásuvka bezpečnostní FI-DOS s vestavěným proudovým chráničem, s clonkami bílá 5526A-A02359 B 1 : 30 ma slonová kost 5526A-A02359 C 1 (citlivost na střídavý i pulzní proud) bordó 5526A-A02359 R 1 Instalační poloha: libovolná Stupeň ochrany krytím: IP 40 Připojovací průřez: 1,5 až 2,5 mm 2 Vestavná hloubka: 32 mm Typové číslo: FIF 16 Bezšroubové připojení vodičů. Tango 16 A, 230 V AC Schéma zapojení k bezpečnostním zásuvkám FI-DOS viz strana

12 Bezpečnostní zásuvky FI-DOS s proudovým chráničem Řazení Název Barva Objednací číslo Jednot. bal. ks Zásuvka bezpečnostní FI-DOS s vestavěným proudovým chráničem, s clonkami, bílá 5526A-A02379 B 1 s výstupními chráněnými vodiči slonová kost 5526A-A02379 C 1 : 30 ma bordó 5526A-A02379 R 1 (citlivost na střídavý i pulzní proud) Instalační poloha: libovolná Stupeň ochrany krytím: IP 40 Připojovací průřez: 1,5 až 2,5 mm 2 Vestavná hloubka: 32 mm Typové číslo: FIF 16/3 Tango Bezšroubové připojení vodičů. 16 A, 230 V AC Modul proudového chrániče FI-DOS Element pro zapuštěnou montáž, bílá / ledová bílá 5526E-A s výstupními chráněnými vodiči bílá / bílá 5526E-A : 30 ma bílá / ledová šedá 5526E-A (citlivost na střídavý i pulzní proud) karamelová / led. šedá 5526E-A slonová kost / ledová bílá 5526E-A agáve / ledová bílá 5526E-A bouřková / ledová šedá 5526E-A Odolnost proti impulz. proudům: 250 A, 8/20 μs karmínová / led. šedá 5526E-A kávová / led. opálová 5526E-A Životnost el. / mech.: / působení Instalační poloha: libovolná Time, Time Arbo bílá / ledová bílá 5526E-A Stupeň ochrany krytím: IP 40 bílá / ledová zelená 5526E-A bílá / bílá 5526E-A Připojovací průřez: 1,5 až 2,5 mm 2 titanová 5526E-A Vestavná hloubka: 32 mm arktická 5526E-A Typové číslo: FIF 16/B starostříbrná 5526E-A Element šampaňská 5526E-A Time Bezšroubové připojení vodičů. antracitová 5526E-A Time Arbo 16 A, 230 V AC Zásuvka bezpečnostní FI-DOS s vestavěným proudovým chráničem, bílá 5526N-C26400 B 1 s clonkami, nástěnná 27) 38) šedá 5526N-C26400 S 1 : 30 ma (citlivost na střídavý i pulzní proud) Stupeň ochrany krytím: IP 44 Připojovací průřez: 1,5 až 2,5 mm 2 Typové číslo: FIF Bezšroubové připojení vodičů. 16 A, 230 V AC 27) Pro zajištění uvedeného stupně krytí je nutné u krabice přístroje otevřít odkapní otvor směrem k zemi. 38) Uvedený stupeň krytí je zajištěn pouze při zavřeném víčku. Novinka Výrobek není skladem; dodává se na objednávku ve lhůtě 3 týdnů. Schéma zapojení k bezpečnostním zásuvkám FI-DOS viz strana

13 Bezpečnostní zásuvky FI-DOS s proudovým chráničem Řazení Název Barva Objednací číslo Jednot. bal. ks Zásuvka bezpečnostní FI-DOS s vestavěným proudovým chráničem, bílá 5526N-C26459 B 1 s clonkami, zapuštěná 26) 38) šedá 5526N-C26459 S 1 : 30 ma (citlivost na střídavý i pulzní proud) Stupeň ochrany krytím: IP 44 Připojovací průřez: 1,5 až 2,5 mm 2 Vestavná hloubka: 27 mm Typové číslo: FIF Bezšroubové připojení vodičů. 16 A, 230 V AC Zásuvka bezpečnostní FI-DOS s vestavěným proudovým chráničem, bílá 5526N-C26479 B 1 s clonkami, zapuštěná, šedá 5526N-C26479 S 1 26) 38) s výstupními chráněnými vodiči : 30 ma (citlivost na střídavý i pulzní proud) Stupeň ochrany krytím: IP 44 Připojovací průřez: 1,5 až 2,5 mm 2 Vestavná hloubka: 27 mm Typové číslo: FIF 16/3.479 Bezšroubové připojení vodičů. 16 A, 230 V AC Adaptor bezpečnostní FI-DOS ELGARDplus s vestavěným proudovým chráničem, bílá 5526N-C s clonkami : 30 ma (citlivost na střídavý i pulzní proud) Stupeň ochrany krytím: IP 20 Typové číslo: FIF A, 230 V AC 26) Přístroj splňuje uvedený stupeň krytí při montáži na svislou, hladkou a neporézní stěnu. 38) Uvedený stupeň krytí je zajištěn pouze při zavřeném víčku. Schéma zapojení k bezpečnostním zásuvkám FI-DOS viz strana

14 Signalizace úniku vody Pro přístroje Název Barva Objednací číslo Jednot. bal. ks Sada pro signalizaci úniku vody 25) Je určena k hlídání nežádoucího úniku vody Element Složení sady: kontrolní modul FEH 2100.CZ, bílá / ledová bílá 3280E-A alarm FIM 1200.CZ, transformátor FLM 1000.CZ, bílá / bílá 3280E-A páskový snímač (délka 2 m) FLA karamelová / led. šedá 3280E-A Signalizační systém doplňuje pomocné relé Time, Time Arbo FIR 1000.CZ a elektromagnetický ventil bílá / ledová bílá 3280E-A Element k uzavření přívodu vody (není ABB dodáván). bílá / bílá 3280E-A Time Možnost telefonického varování (PhoneLINE). titanová 3280E-A Time Arbo V AC / V DC Relé pomocné Ve spojení se sadou signalizace úniku vody Element slouží k ovládání elektromagnetického ventilu bílá / ledová bílá 3280E-A s ovládacím napětím cívky 230 V a otevřeným bílá / bílá 3280E-A stavem po přivedení napětí. karamelová / led. šedá 3280E-A Time, Time Arbo Technické informace viz strana 548. bílá / ledová bílá 3280E-A Element bílá / bílá 3280E-A Time Typové číslo: FIR 1000.CZ titanová 3280E-A Time Arbo V AC / V DC Alarm Prvek je součástí sady pro signalizaci úniku Element vody. Je zdrojem světelné a zvukové signalizace. bílá / ledová bílá 3280E-A Bzučák může být odpojen. bílá / bílá 3280E-A karamelová / led. šedá 3280E-A Time, Time Arbo Technické informace viz strana 545. bílá / ledová bílá 3280E-A Element bílá / bílá 3280E-A Time Typové číslo: FIM 1200.CZ titanová 3280E-A Time Arbo V AC / V DC Kontrolní modul úniku vody Prvek je součástí sady pro signalizaci úniku Element vody. Napěťový a bezpotenciálový výstupní bílá / ledová bílá 3280E-A kontakt, nulovací tlačítko s prosvětlením bílá / bílá 3280E-A a popisový štítek. Volitelná funkce paměti. karamelová / led. šedá 3280E-A Time, Time Arbo Technické informace viz strana 548. bílá / ledová bílá 3280E-A Element bílá / bílá 3280E-A Time Typové číslo: FEH 2100.CZ titanová 3280E-A Time Arbo V AC / V DC Transformátor Přístroj je určen jako zdroj bezpečného malého Element napětí 15 V / 2 V A pro prvky signalizačního bílá / ledová bílá 3280E-A systému. Je odolný proti zkratu a montuje se bílá / bílá 3280E-A do běžné instalační krabice. karamelová / led. šedá 3280E-A Time, Time Arbo Technické informace viz strana 547. bílá / ledová bílá 3280E-A Element bílá / bílá 3280E-A Time Typové číslo: FLM 1000.CZ titanová 3280E-A Time Arbo V AC / V DC 3298A-A Modul vstupů PhoneLINE, bezdrátový, vestavný 3298E-A Pro komunikaci spínače GSM se sadou pro signalizaci 3298U-A FEH 2100 úniku vody. Může sloužit jako univerzální bezdrátový modul vzdáleného vstupu. Modul se spojí pomocí 4 vodičů s výstupním kontaktem kontrolního modulu úniku vody. S jedním spínačem GSM lze použít až 4 moduly. Provozní frekvence: 868 MHz 25) Páskový snímač nad rámec sady se objednává samostatně. Výrobek není skladem; dodává se na objednávku ve lhůtě 3 týdnů. Rámečky k přístrojům v designové řadě Element viz strana 102. Rámečky k přístrojům v designové řadě Time, Time Arbo viz strana
