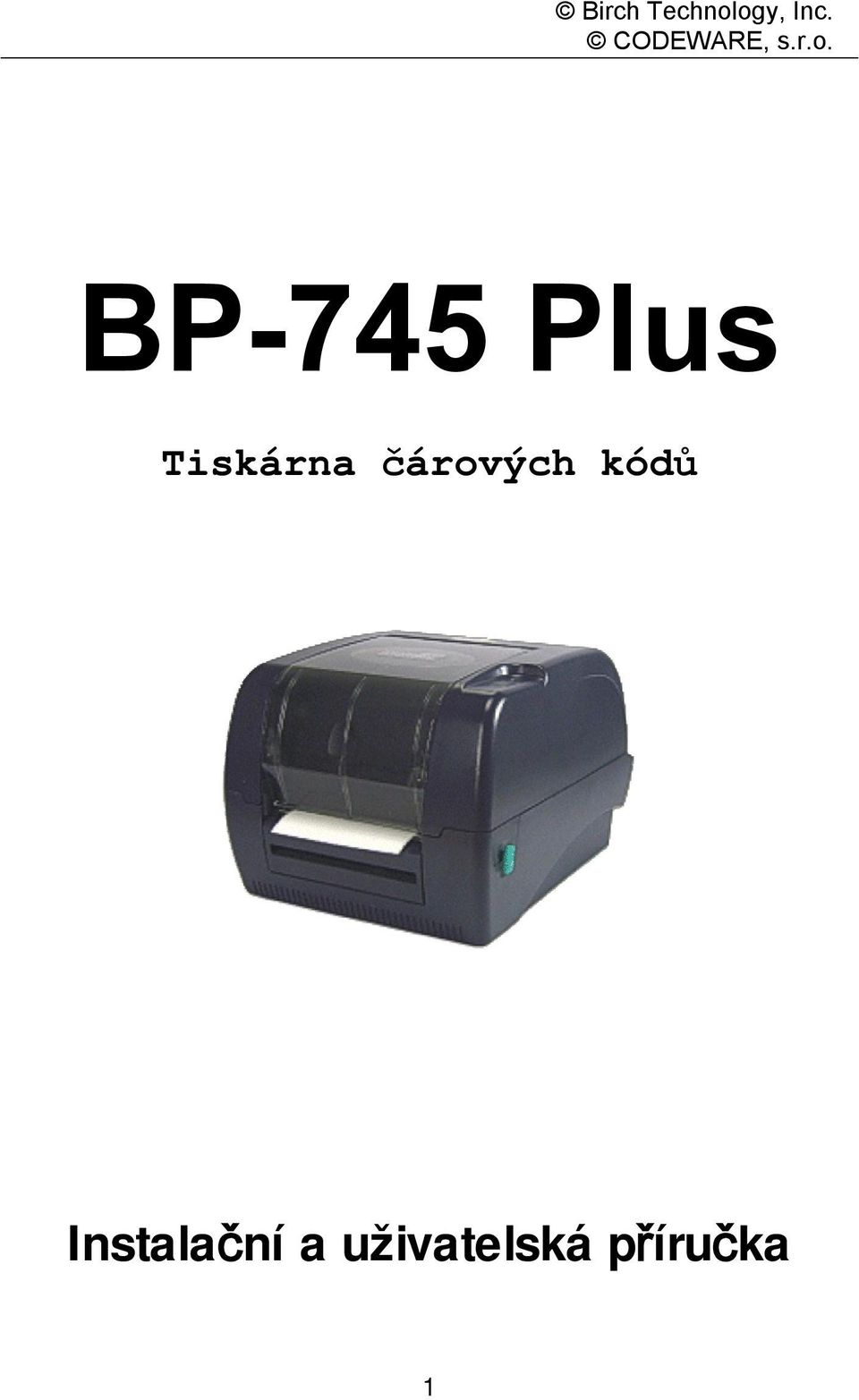

1 BP-745 Plus Tiskárna čárových kódů Instalační a uživatelská příručka 1

2 2

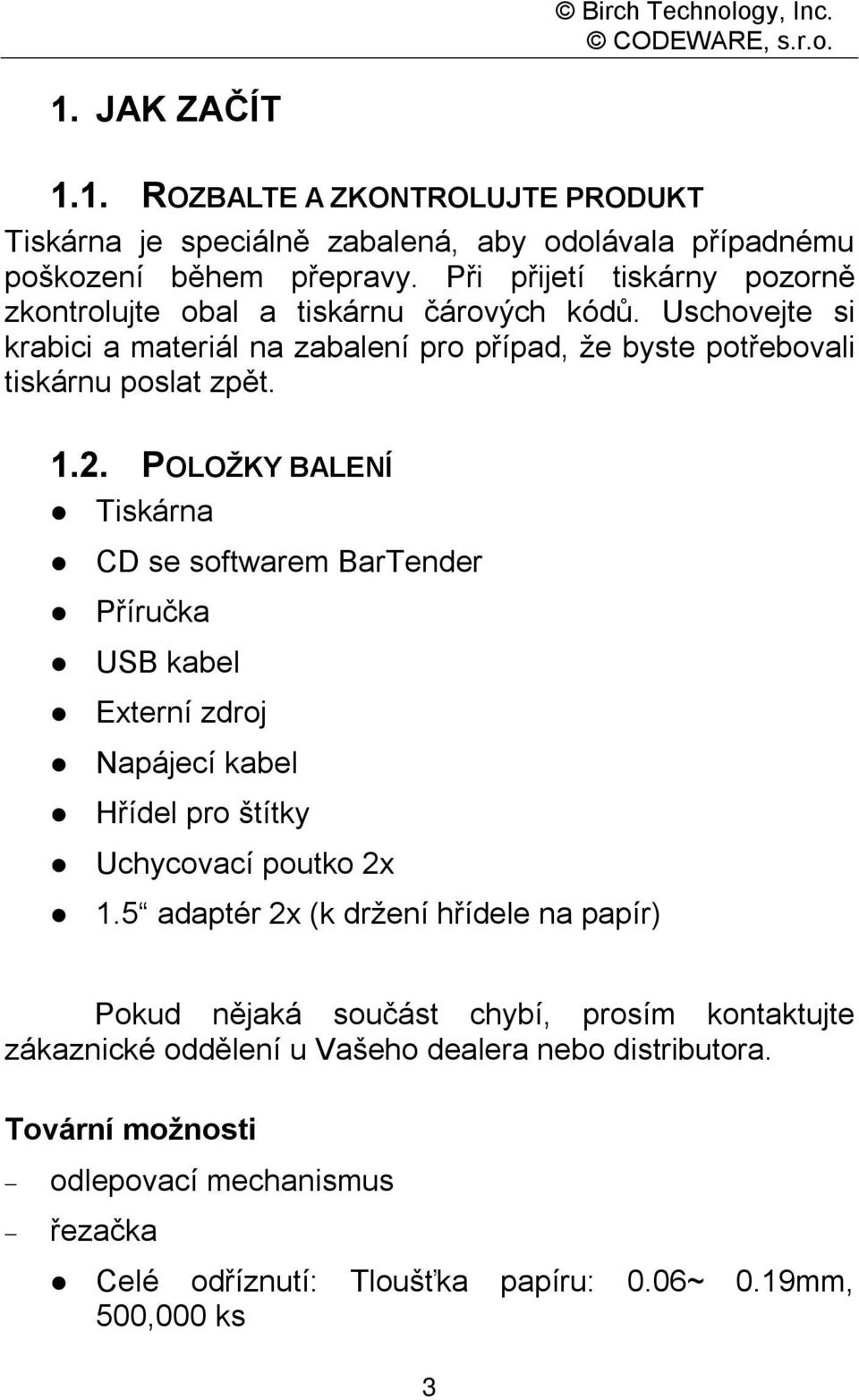

3 1. JAK ZAČÍT 1.1. ROZBALTE A ZKONTROLUJTE PRODUKT Tiskárna je speciálně zabalená, aby odolávala případnému poškození během přepravy. Při přijetí tiskárny pozorně zkontrolujte obal a tiskárnu čárových kódů. Uschovejte si krabici a materiál na zabalení pro případ, že byste potřebovali tiskárnu poslat zpět POLOŽKY BALENÍ Tiskárna CD se softwarem BarTender Příručka USB kabel Externí zdroj Napájecí kabel Hřídel pro štítky Uchycovací poutko 2x 1.5 adaptér 2x (k držení hřídele na papír) Pokud nějaká součást chybí, prosím kontaktujte zákaznické oddělení u Vašeho dealera nebo distributora. Tovární možnosti odlepovací mechanismus řezačka Celé odříznutí: Tloušťka papíru: 0.06~ 0.19mm, 500,000 ks 3

4 Částečné odříznutí: ⵔ ⵔ Tloušťka papíru: 0.06~0.12mm, 500,000 ks Tloušťka papíru: 0.19mm 200,000 ks základní deska s integrovaným vnitřním Ethernetem síťový modul Ethernet Uživatelské možnosti KP 200 KU 007 plus Externí Ethernet server Externí bezdrátový server ( b/g) Externí držák rolí konektor pro CCD snímač snímače čárového kódu s dlouhým dosahem čtení 4

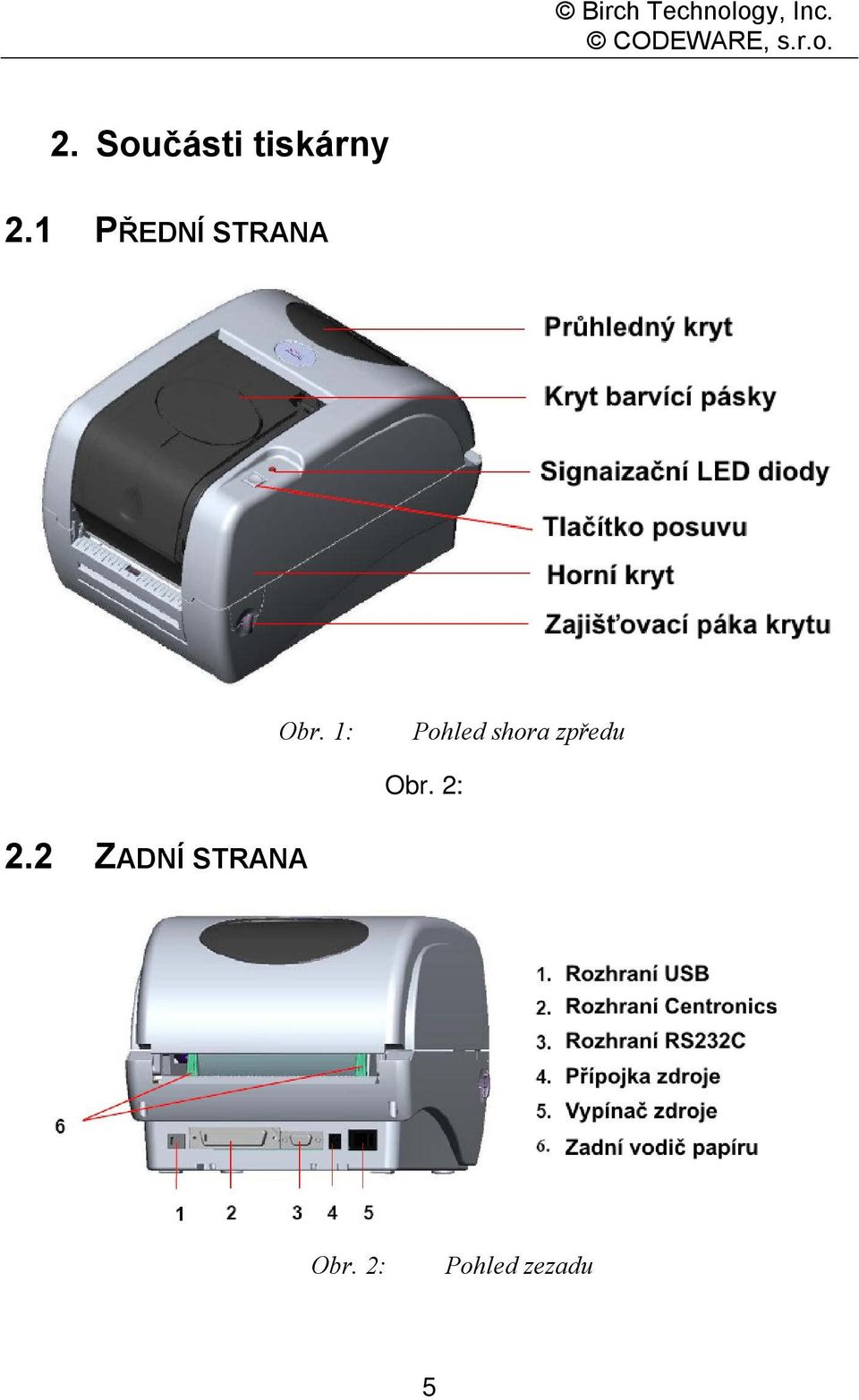

5 2. Součásti tiskárny 2.1 PŘEDNÍ STRANA Obr. 1: Pohled shora zpředu Obr. 2: 2.2 ZADNÍ STRANA Obr. 2: Pohled zezadu 5

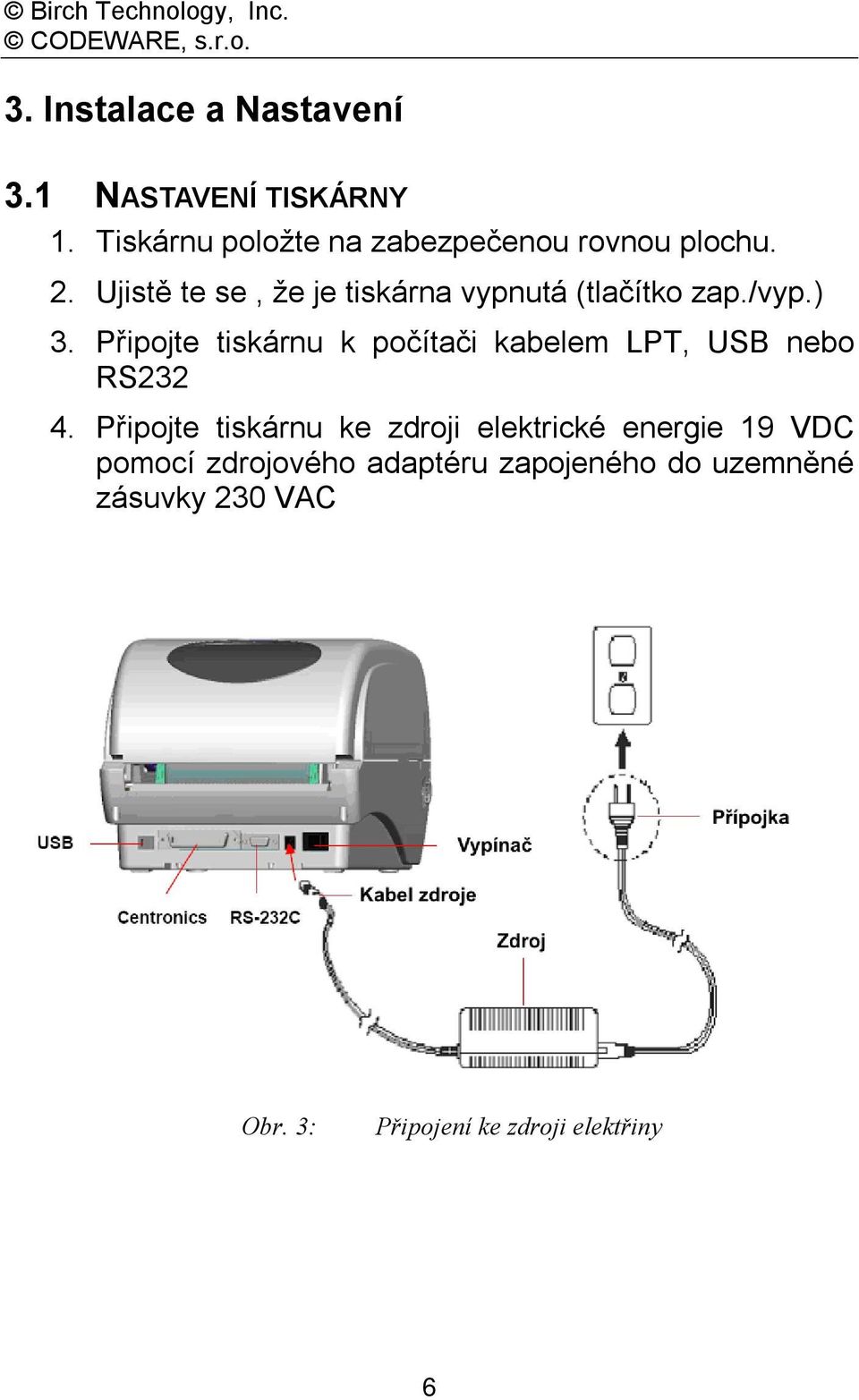

6 3. Instalace a Nastavení 3.1 NASTAVENÍ TISKÁRNY 1. Tiskárnu položte na zabezpečenou rovnou plochu. 2. Ujistě te se, že je tiskárna vypnutá (tlačítko zap./vyp.) 3. Připojte tiskárnu k počítači kabelem LPT, USB nebo RS Připojte tiskárnu ke zdroji elektrické energie 19 VDC pomocí zdrojového adaptéru zapojeného do uzemněné zásuvky 230 VAC Obr. 3: Připojení ke zdroji elektřiny 6

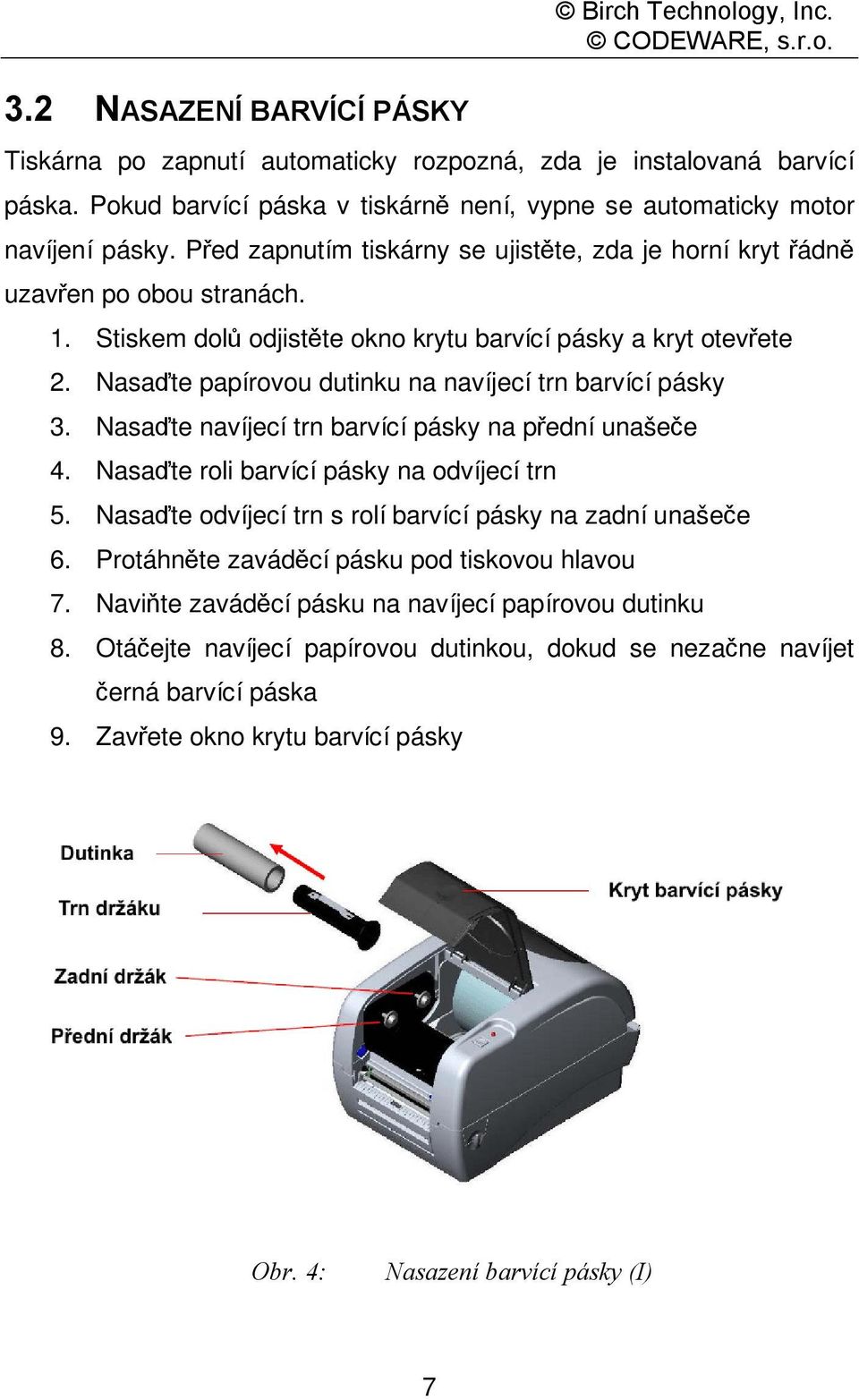

7 3.2 NASAZENÍ BARVÍCÍ PÁSKY Birch Technology, Inc. Tiskárna po zapnutí automaticky rozpozná, zda je instalovaná barvící páska. Pokud barvící páska v tiskárně není, vypne se automaticky motor navíjení pásky. Před zapnutím tiskárny se ujistěte, zda je horní kryt řádně uzavřen po obou stranách. 1. Stiskem dolů odjistěte okno krytu barvící pásky a kryt otevřete 2. Nasaďte papírovou dutinku na navíjecí trn barvící pásky 3. Nasaďte navíjecí trn barvící pásky na přední unašeče 4. Nasaďte roli barvící pásky na odvíjecí trn 5. Nasaďte odvíjecí trn s rolí barvící pásky na zadní unašeče 6. Protáhněte zaváděcí pásku pod tiskovou hlavou 7. Naviňte zaváděcí pásku na navíjecí papírovou dutinku 8. Otáčejte navíjecí papírovou dutinkou, dokud se nezačne navíjet černá barvící páska 9. Zavřete okno krytu barvící pásky Obr. 4: Nasazení barvící pásky (I) 7

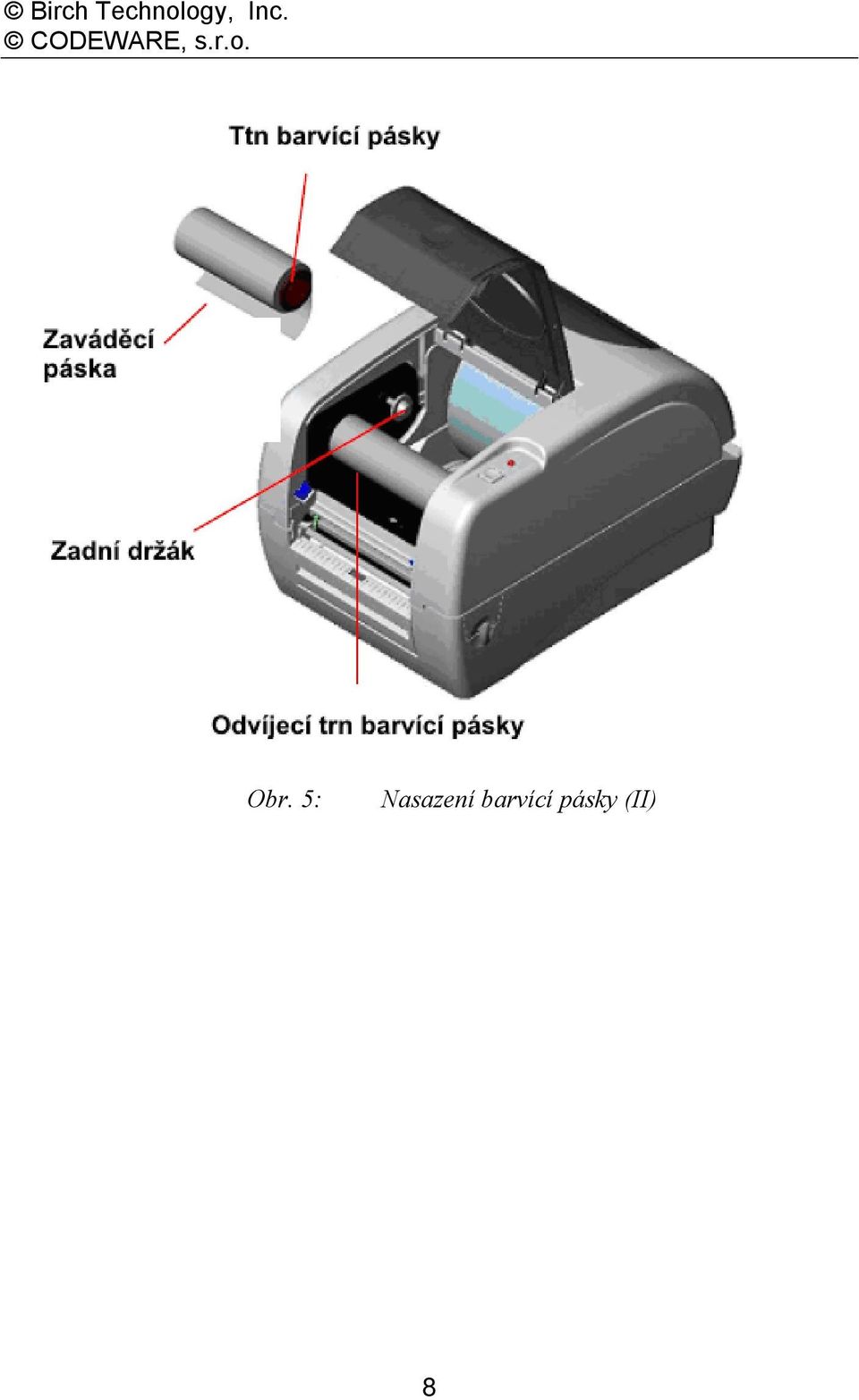

8 Obr. 5: Nasazení barvící pásky (II) 8

9 3.3 UCHYCENÍ ROLE NÁLEPEK 1. Vložte hřídel do papírové role (pokud má kotouč nálepek vnitřní dutinku menší, než 2,54cm, sejměte z hřídele 1,5 palcovou redukci). Obr. 6: Nasazení kotouče nálepek 2. Otevřete vrchní kryt tiskárny pomocí zeleného tlačítka na boku tiskárny a vrchní kryt pomalu otevřete. 3. Vložte připravenou roli s hřídelí dovnitř 4. Posuňte pás potiskovaného média tak, aby potiskovaná strana byla nahoře, a položte pás nálepek přes válec, skrz vodič média 5. Upravte postranní zarážky nálepek tak, aby se lehce dotýkaly hran potiskovaného pásu média 9

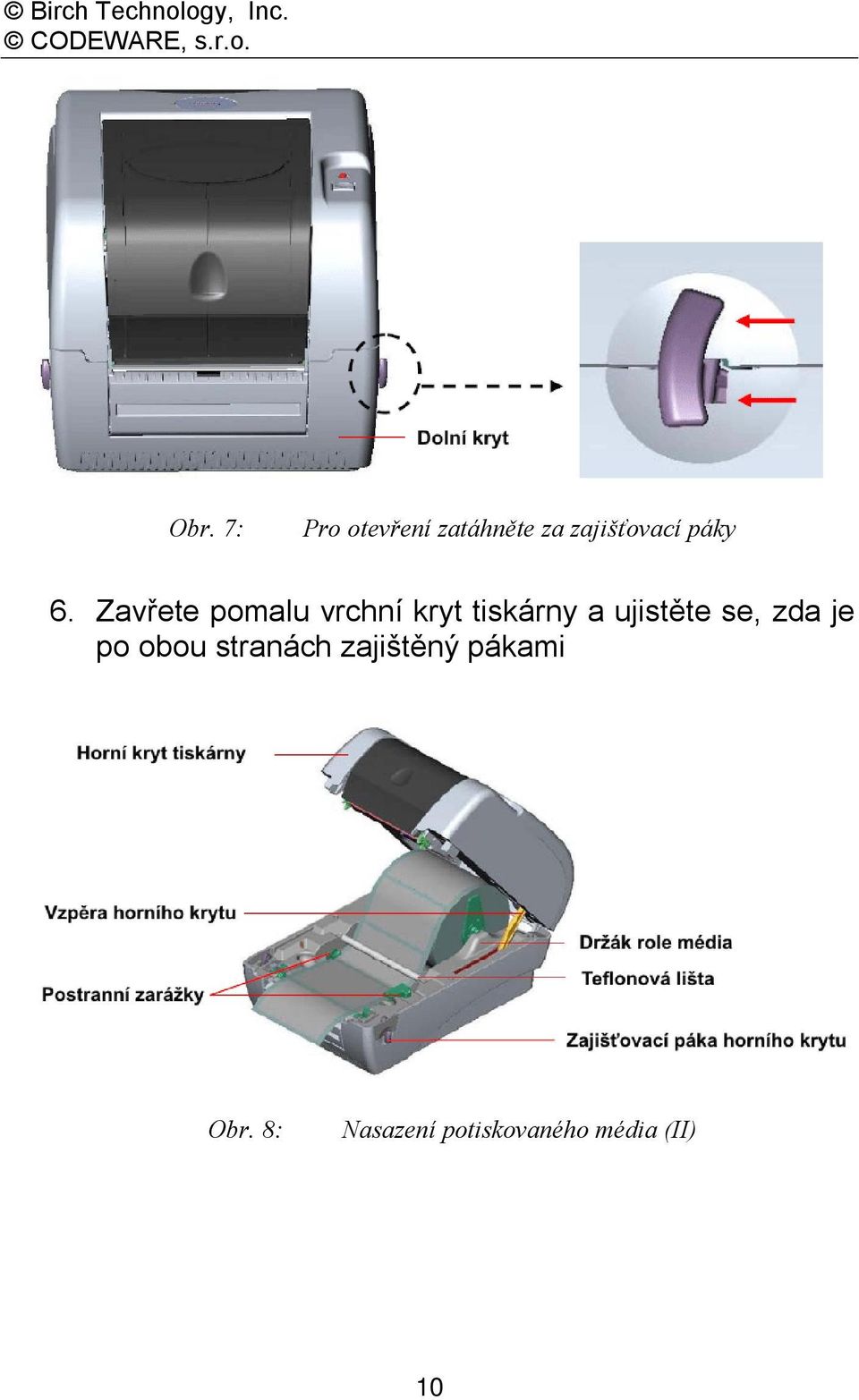

10 Obr. 7: Pro otevření zatáhněte za zajišťovací páky 6. Zavřete pomalu vrchní kryt tiskárny a ujistěte se, zda je po obou stranách zajištěný pákami Obr. 8: Nasazení potiskovaného média (II) 10

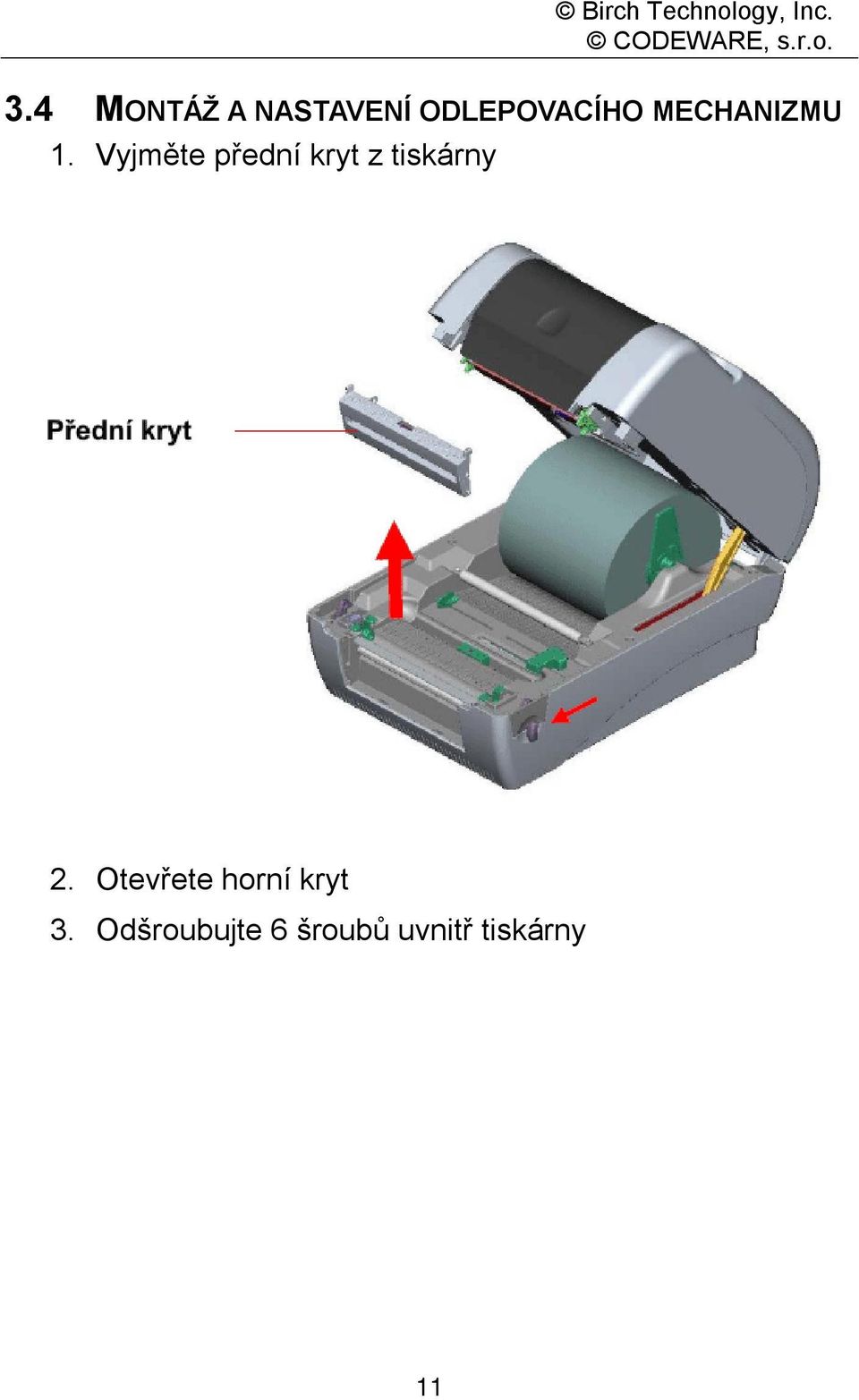

11 3.4 MONTÁŽ A NASTAVENÍ ODLEPOVACÍHO MECHANIZMU 1. Vyjměte přední kryt z tiskárny 2. Otevřete horní kryt 3. Odšroubujte 6 šroubů uvnitř tiskárny 11

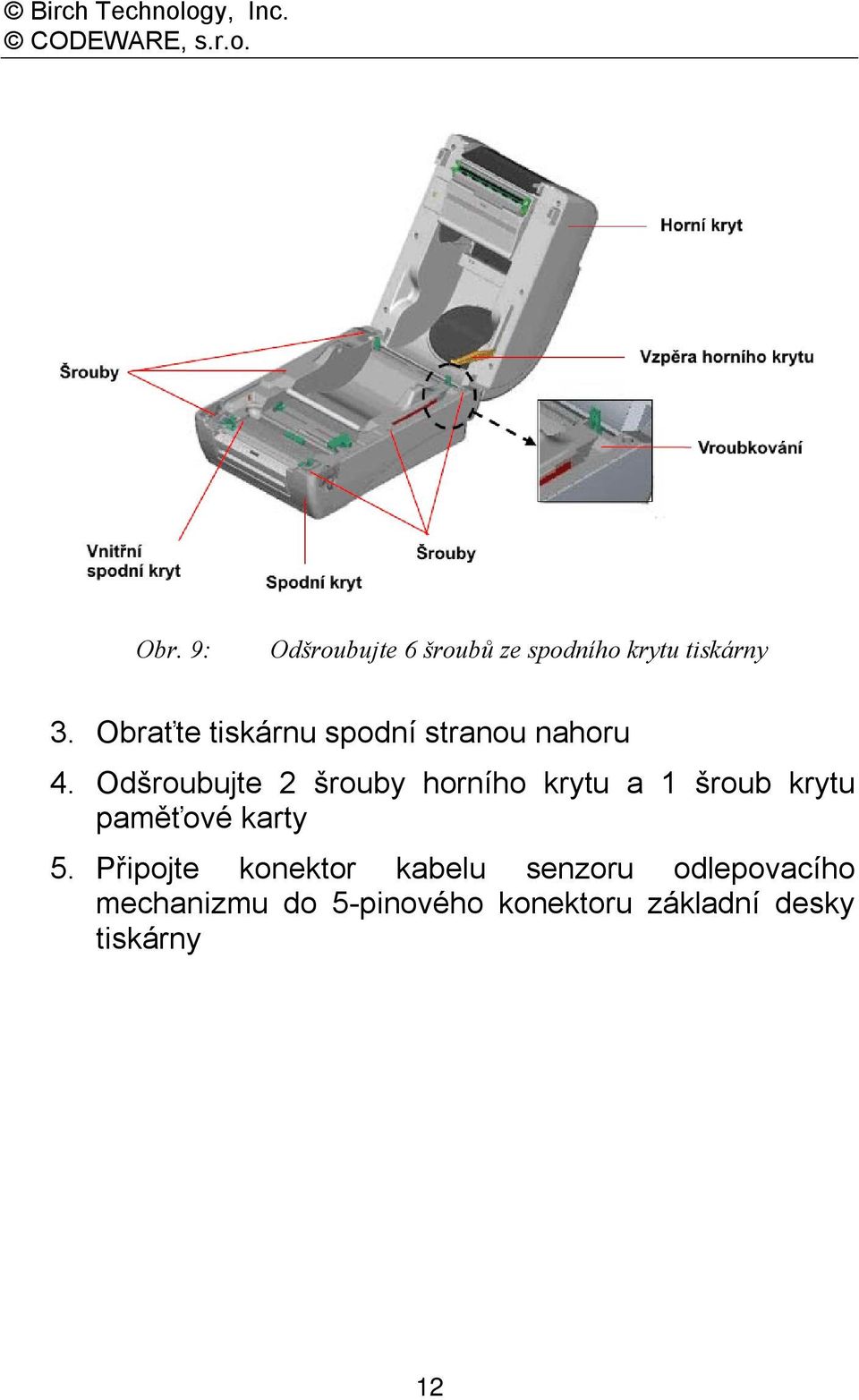

12 Obr. 9: Odšroubujte 6 šroubů ze spodního krytu tiskárny 3. Obraťte tiskárnu spodní stranou nahoru 4. Odšroubujte 2 šrouby horního krytu a 1 šroub krytu paměťové karty 5. Připojte konektor kabelu senzoru odlepovacího mechanizmu do 5-pinového konektoru základní desky tiskárny 12

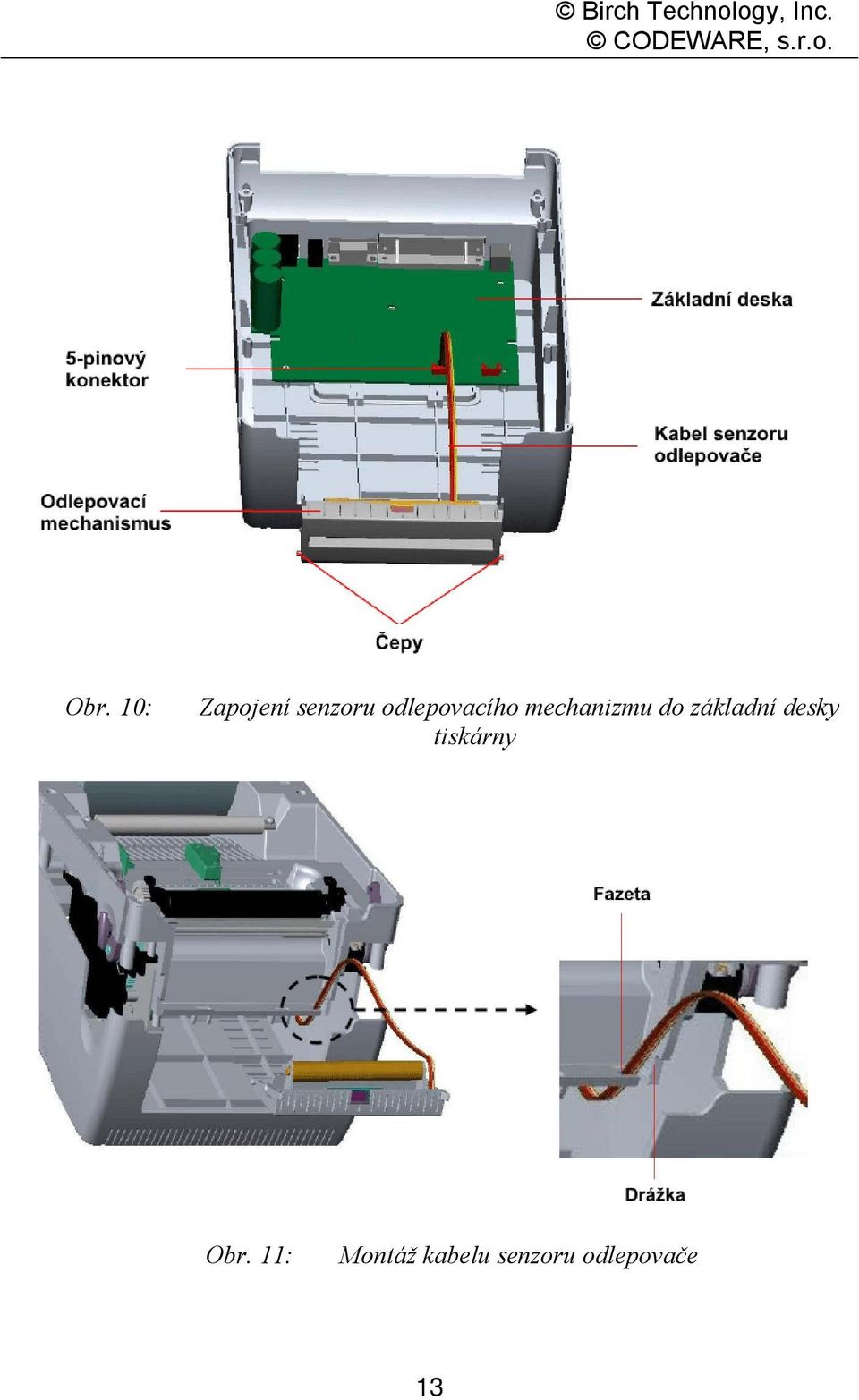

13 Obr. 10: Zapojení senzoru odlepovacího mechanizmu do základní desky tiskárny Obr. 11: Montáž kabelu senzoru odlepovače 13

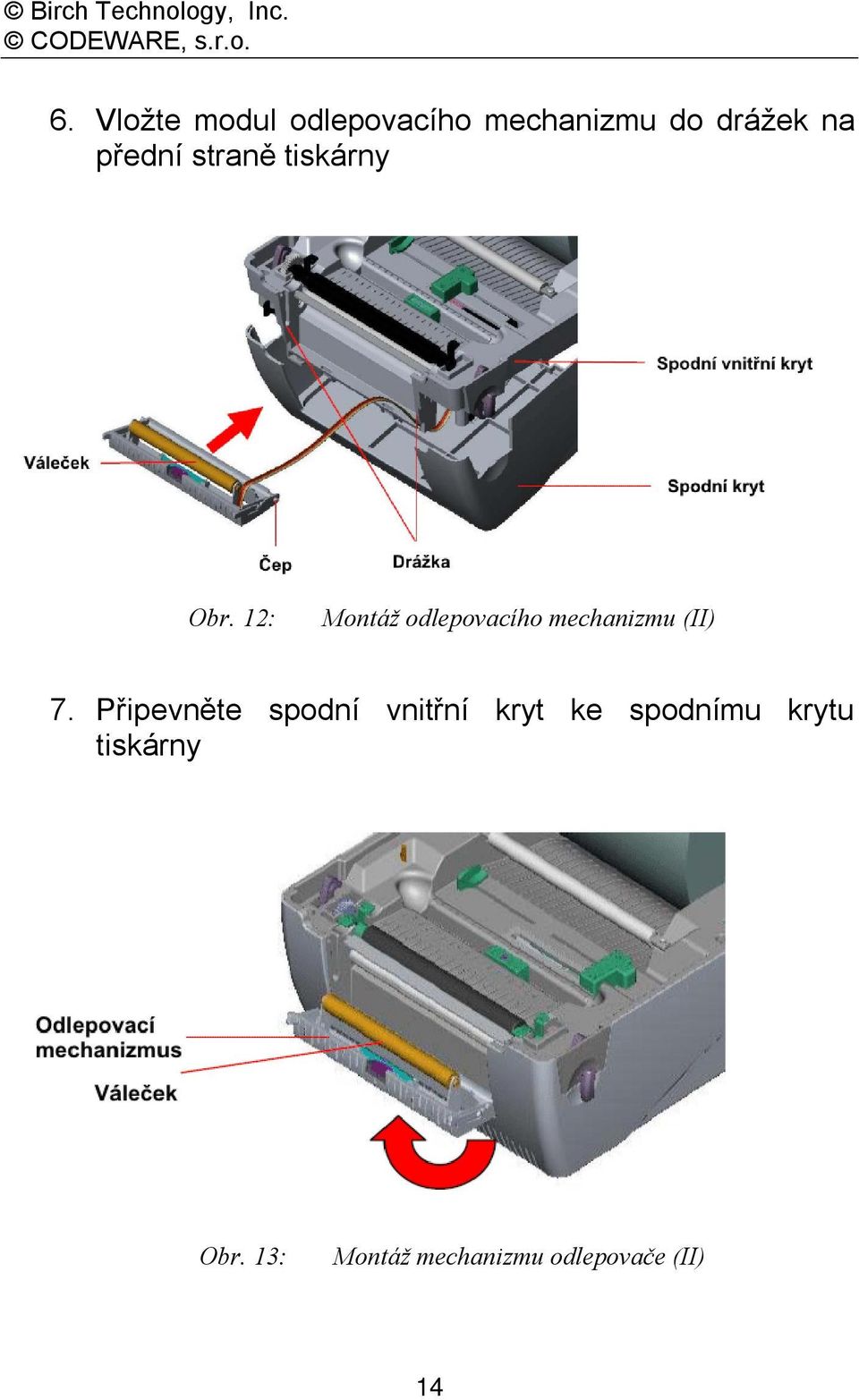

14 6. Vložte modul odlepovacího mechanizmu do drážek na přední straně tiskárny Obr. 12: Montáž odlepovacího mechanizmu (II) 7. Připevněte spodní vnitřní kryt ke spodnímu krytu tiskárny Obr. 13: Montáž mechanizmu odlepovače (II) 14

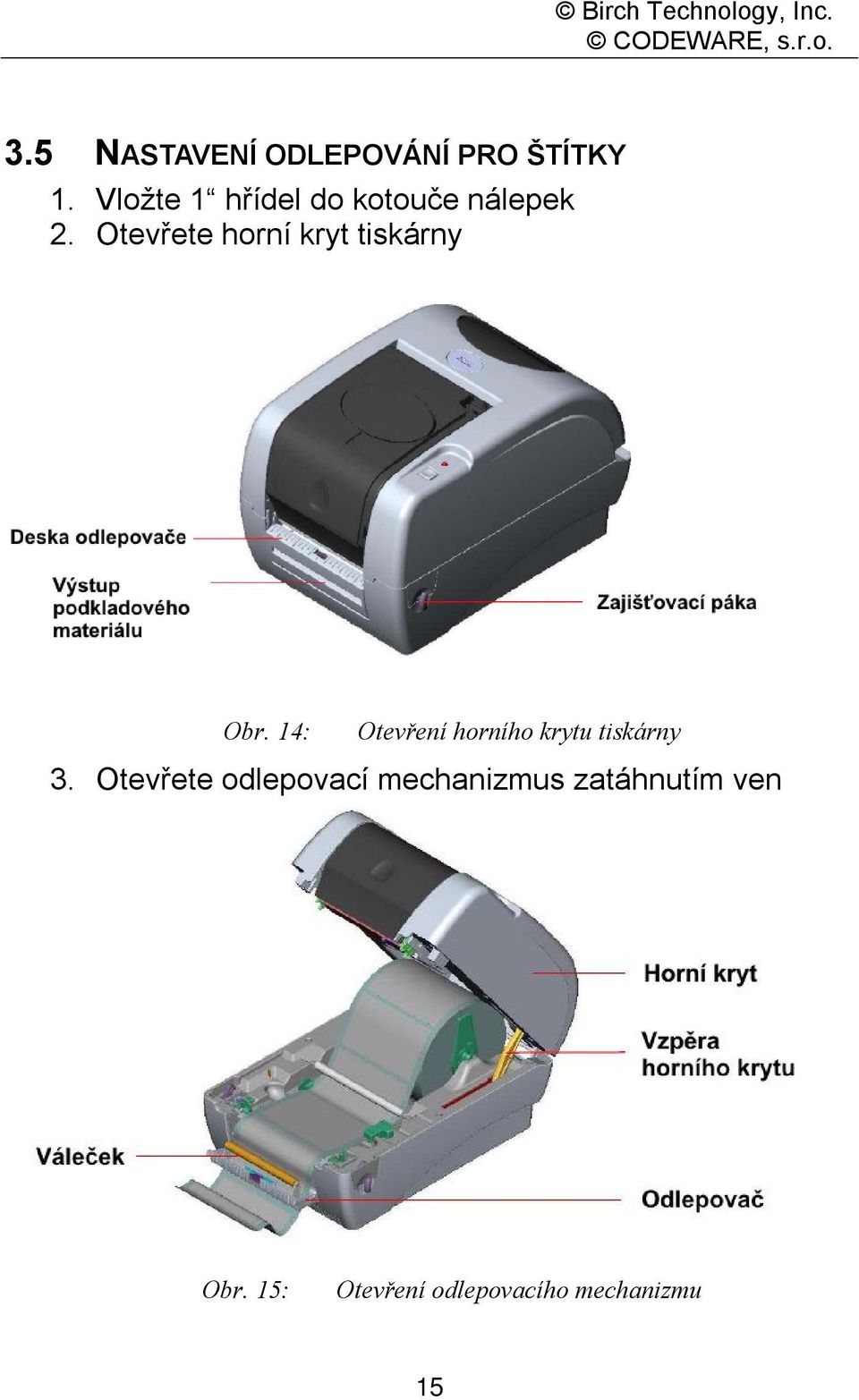

15 3.5 NASTAVENÍ ODLEPOVÁNÍ PRO ŠTÍTKY 1. Vložte 1 hřídel do kotouče nálepek 2. Otevřete horní kryt tiskárny Obr. 14: Otevření horního krytu tiskárny 3. Otevřete odlepovací mechanizmus zatáhnutím ven Obr. 15: Otevření odlepovacího mechanizmu 15

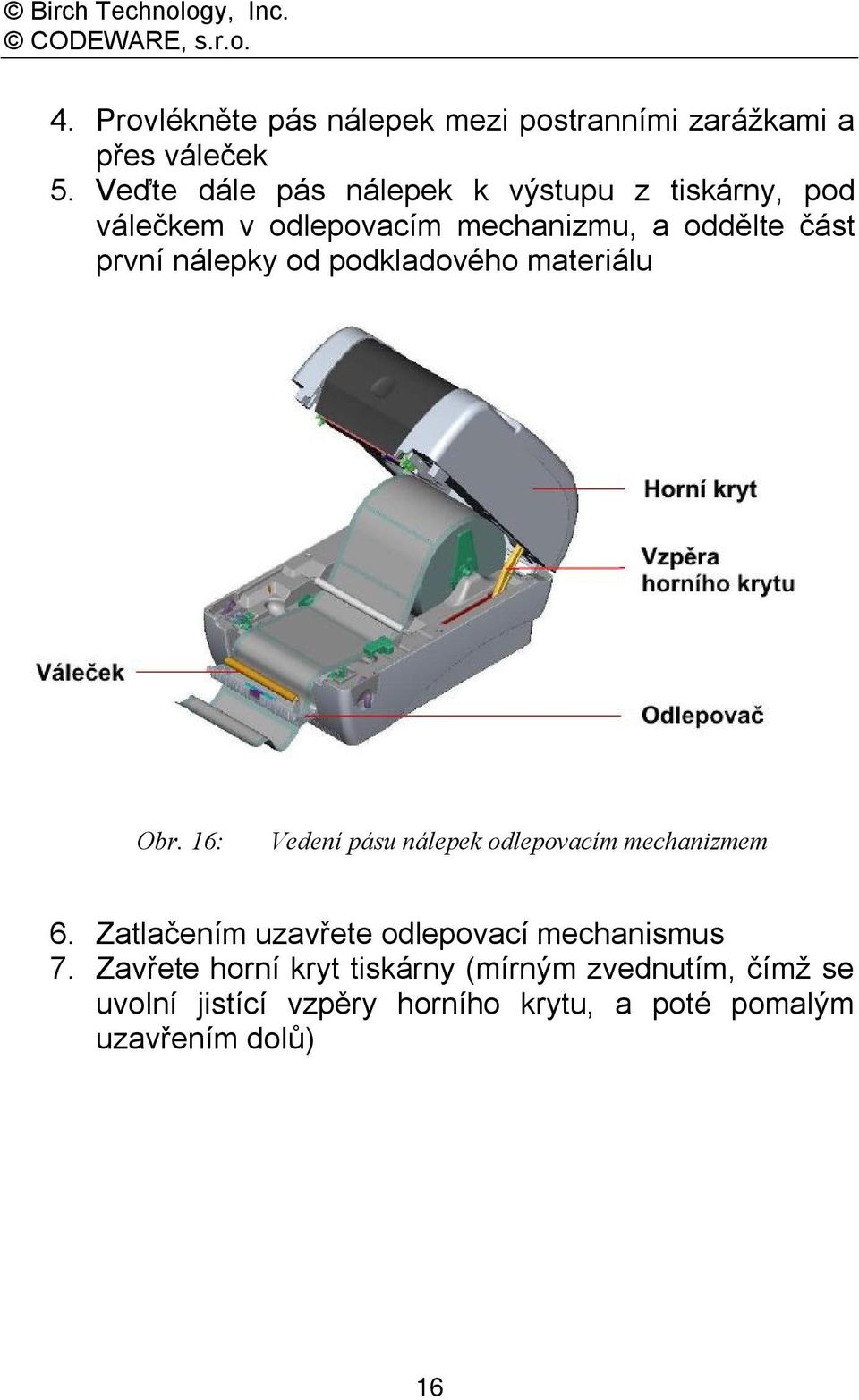

16 4. Provlékněte pás nálepek mezi postranními zarážkami a přes váleček 5. Veďte dále pás nálepek k výstupu z tiskárny, pod válečkem v odlepovacím mechanizmu, a oddělte část první nálepky od podkladového materiálu Obr. 16: Vedení pásu nálepek odlepovacím mechanizmem 6. Zatlačením uzavřete odlepovací mechanismus 7. Zavřete horní kryt tiskárny (mírným zvednutím, čímž se uvolní jistící vzpěry horního krytu, a poté pomalým uzavřením dolů) 16

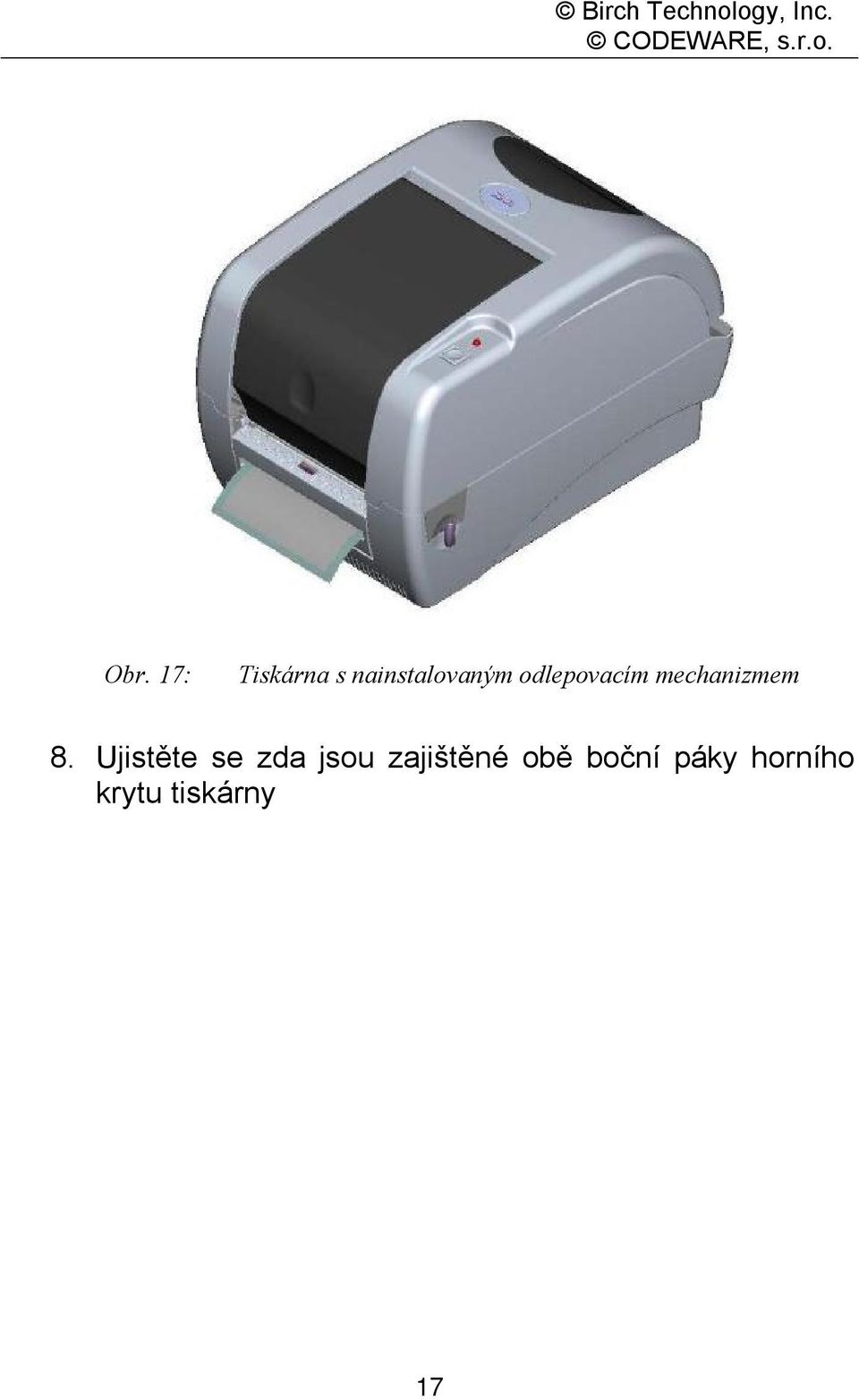

17 Obr. 17: Tiskárna s nainstalovaným odlepovacím mechanizmem 8. Ujistěte se zda jsou zajištěné obě boční páky horního krytu tiskárny 17

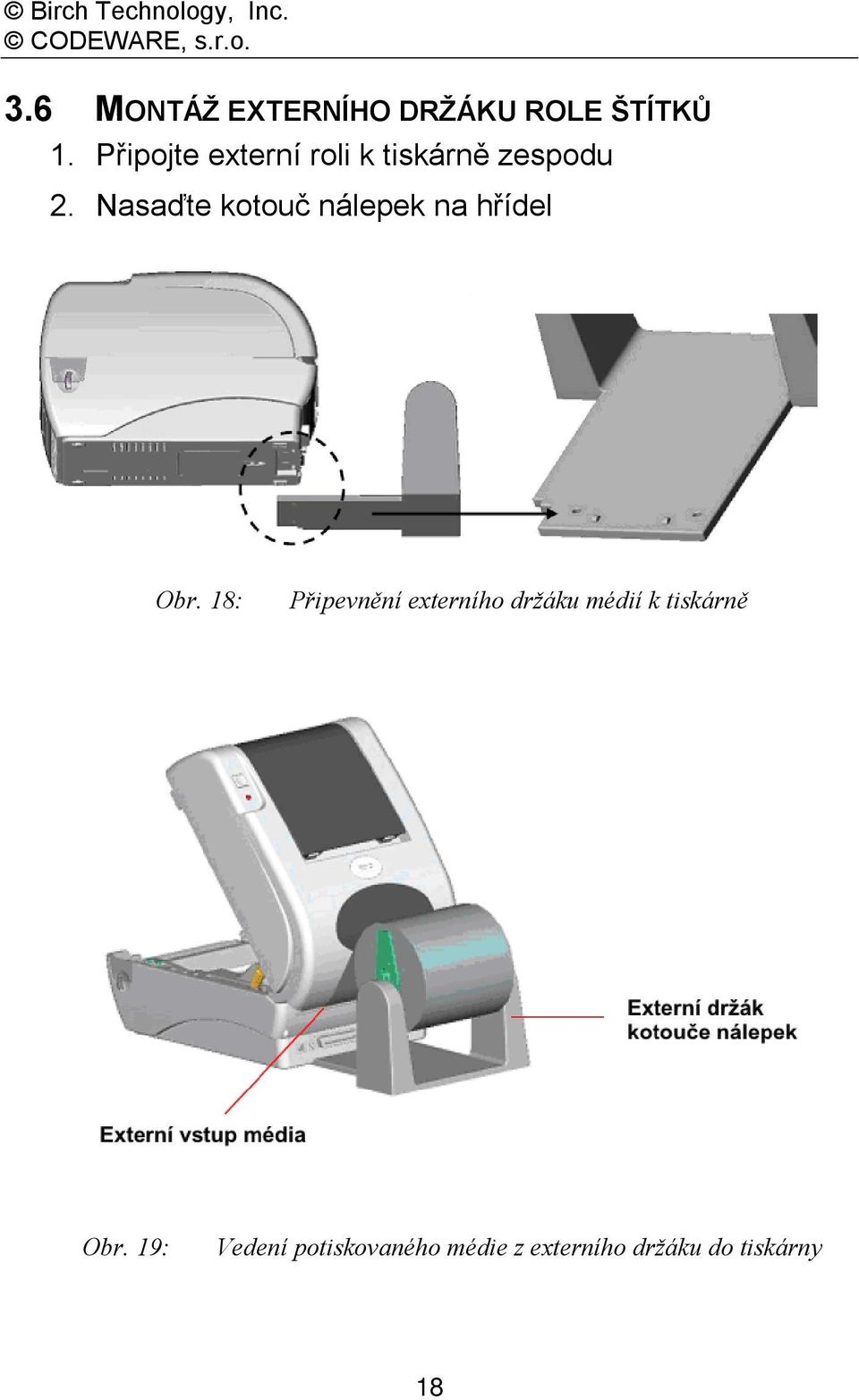

18 3.6 MONTÁŽ EXTERNÍHO DRŽÁKU ROLE ŠTÍTKŮ 1. Připojte externí roli k tiskárně zespodu 2. Nasaďte kotouč nálepek na hřídel Obr. 18: Připevnění externího držáku médií k tiskárně Obr. 19: Vedení potiskovaného médie z externího držáku do tiskárny 18

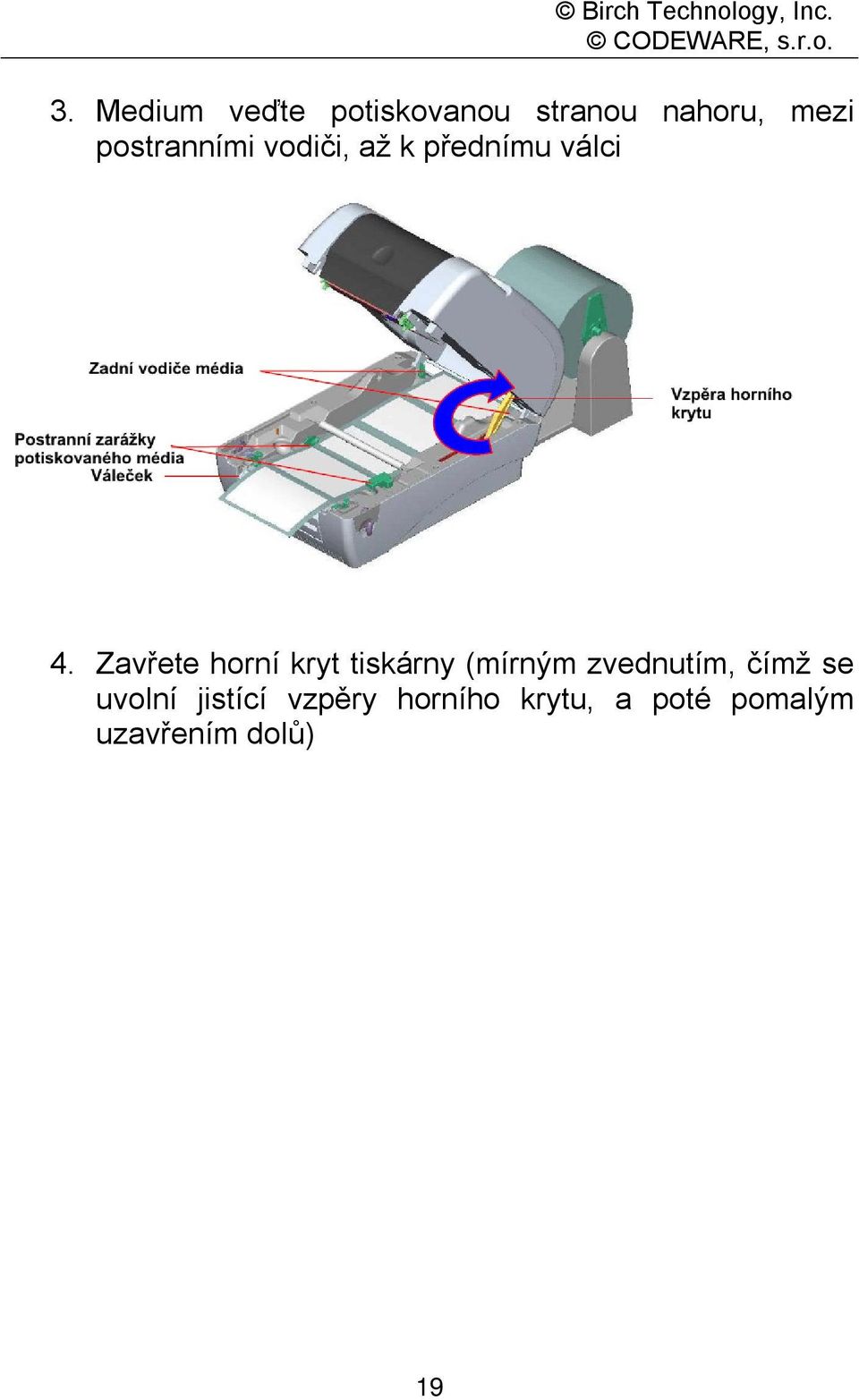

19 3. Medium veďte potiskovanou stranou nahoru, mezi postranními vodiči, až k přednímu válci 4. Zavřete horní kryt tiskárny (mírným zvednutím, čímž se uvolní jistící vzpěry horního krytu, a poté pomalým uzavřením dolů) 19

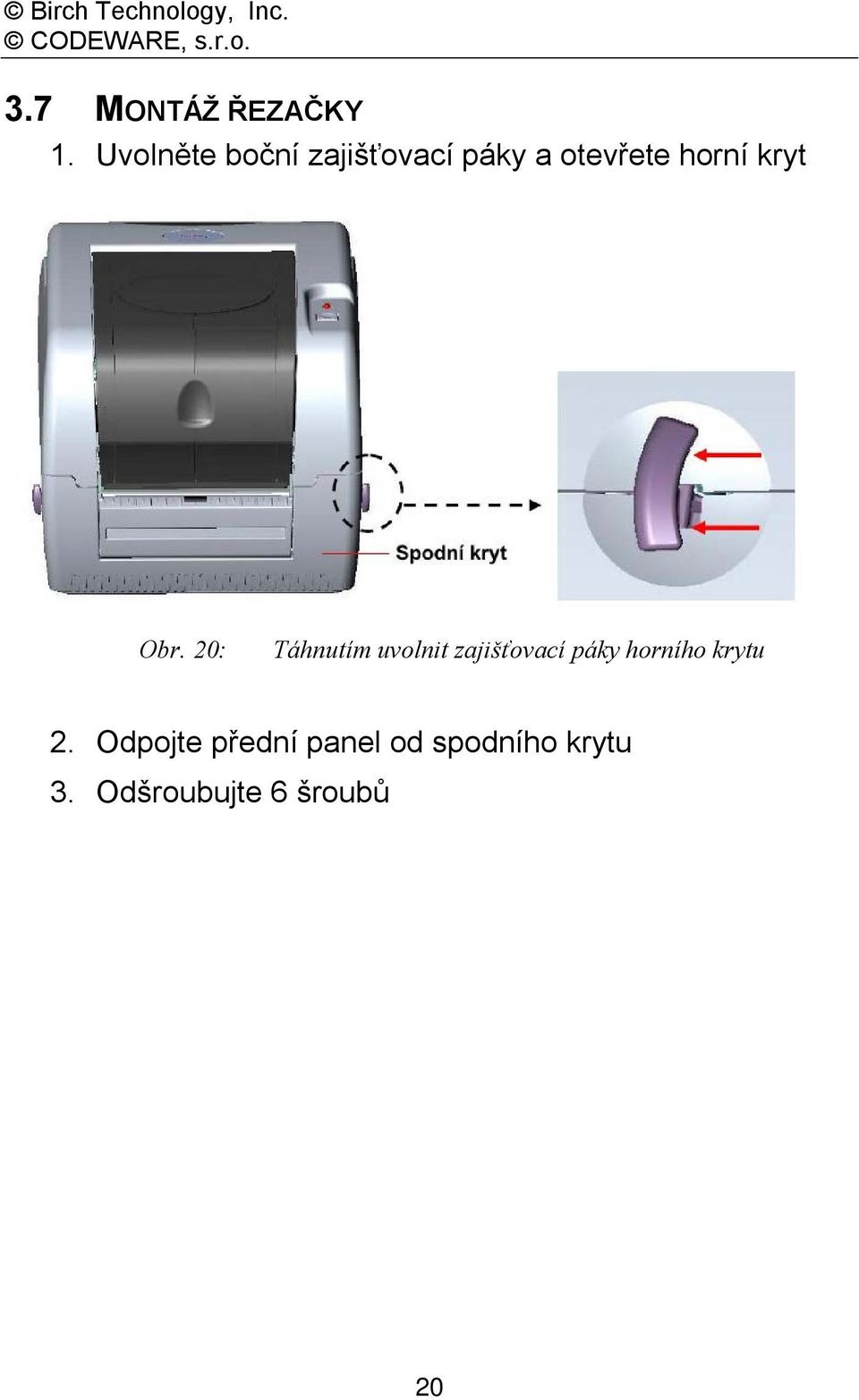

20 3.7 MONTÁŽ ŘEZAČKY 1. Uvolněte boční zajišťovací páky a otevřete horní kryt Obr. 20: Táhnutím uvolnit zajišťovací páky horního krytu 2. Odpojte přední panel od spodního krytu 3. Odšroubujte 6 šroubů 20

21 4. Obraťte tiskárnu dnem vzhůru a odeberte kryt paměťové karty 5. Kabel řezacího mechanizmu je připojen na základní desce tiskárny do konektoru U30 Obr. 21: Montáž řezacího mechanizmu 21

22 Obr. 22: Zapojení kabelu řezačky 22

23 6. Zasuňte tělo řezačky do drážek v přední straně tiskárny Obr. 23: Instalace řezačky 7. Zašroubujte zpět všechny šrouby 8. Zavřete horní kryt tiskárny 23

24 3.8 NASAZENÍ MÉDIA V REŽIMU ŘEZAČKY 1. Otevřete horní kryt tiskárny 2. Vložte držák nálepek s nasazeným kotoučem Obr. 24: Vedení média v režimu řezačky 3. Uzavřete horní kryt tiskárny 24

25 Obr. 25: Tiskárna v režimu řezačky 25

26 3.9 DIAGNOSTICKÉ POMŮCKY 1. Program spustíte pomocí ikony Diagnostic tool 2. Zde najdete 4 nabídky (nastavení tisku, správce souborů, písmo, ovládání ) - zahrnuje diagnostiku Obr. 26: Diagnostické a nastavovací pomůcky FUNKCE TISKÁRNY 1. Vyberte počítačové rozhraní, na které jste tiskárnu připojili (USB, LPT, RS232) 2. Pro nastavení klikněte na tlačítko Funkce (Function) 3. Detaily nastavení tiskárny naleznete níže 26

27 Standardní nastavení (Factory default) zahájení tisku, obnovit standardní nastavení Debugovací mód (Dump Text ) - aktivovat debugovací mód Nastavení stránky (Configuration page) nastavení tisku RTC nastavení (RTC setup) synchronizace času tiskárny s počítačem Senzor kalibrace (Calibrate sensor) kalibrace čidla konce nálepek pro konkrétní potiskované médium Restartovaní tiskárny (Reset printer) restartovaní tiskárny Vytisknutí zkušební stránky (print test page) vytisknutí stránky zkušební Ignorovat AUTO.BAS (Ignore auto.bas) neaktivovat automatický program po zapnutí tiskárny Nastavení sítě LAN (Ethernet setup) nastavení IP adresy, masky podsítě, DSN brány 27

28 3.10 VLOŽENÍ PAMĚŤOVÉ KARTY 1. Na spodní straně tiskárny 2. Odšroubujte 1 šroub 3. Vložte paměťovou kartu do SD slotu na základní desce 4. Zavřete kryt pro paměťovou kartu 28

29 Akceptované typy paměťových karet: Birch Technology, Inc. 29

30 4. Nástroje Níže je uvedeno 6 nástrojů pro nastavení a test tiskárny. Tyto nástroje jsou aktivovány stlačením tlačítka FEED současně s vypínačem při zapnutí tiskárny. SEZNAM UTILIT: 1. Mezera/ Černý pruh pro kalibraci 2. Mezera/ Černý pruh pro kalibraci, test tiskárny, dump mode 3. Inicializace tiskárny 4. Nastavíme černou čáru jako konec nálepky a kalibrujeme černou čáru 5. Nastavíme mezeru jako konec nálepky a kalibrujeme mezeru 6. Přeskočení AUTO.BAS 30

31 4.1 MEZERA / ČERNÝ PRUH PRO KALIBRACI Citlivost mezery nebo černého pruhu by měla být nakalibrována v následujících případech: 1. První spuštění nové tiskárny 2. Změna potiskovaného média 3. Inicializace tiskárny Při kalibraci postupujte následovně: 1. Vypněte tiskárnu 2. Držte tlačítko FEED, dokud nezapnete vypínač 3. Uvolněte tlačítko FEED až poté, co se rozsvítí červená LED a bude blikat. - následuje automatická kalibrace konce nálepek (mezeru / černý pruh) - během kalibrování signalizuje tiskárna činnost střídáním barev LED následovně: červená (5x) žlutá (5x) zelená (5x) 4. Po nakalibrování senzoru přejde tiskárna do debugovacího režimu 31

32 4.2 MEZERA / ČERNÝ PRUH PRO KALIBRACI, DUMP MODE, TEST TISKÁRNY 1. Vypněte tiskárnu 2. Držte tlačítko FEED, dokud nezapnete vypínač 3. Uvolněte tlačítko FEED až poté, co se rozsvítí červená LED a bude blikat. - následuje automatická kalibrace konce nálepek (mezeru / černý pruh) - během kalibrování signalizuje tiskárna činnost střídáním barev LED následovně: červená (5x) žlutá (5x) zelená (5x) 4. Po nakalibrování senzoru přejde tiskárna do debugovacího režimu 32

33 4.3 TEST TISKÁRNY Birch Technology, Inc. Tiskárna bude tisknout až po kalibraci mezery / černého pruhu. Test tiskárny musí být uskutečněn, abyste zjistili zda je vše v pořádku. Print head check pattern hlavní vzor tisku Model name and f/w version model tiskárny a verze firmwaru Printed mileage množství potisknutého materiálu v metrech Firmware checksum kontrolní součet firmwaru Serial port configuration konfigurace sériového portu Code page kódová stránka Country code kód země Print speed rychlost tisku Print darkness tmavost tisku Label size velikost štítku Gap distance velikost mezery 33

34 VÝPISOVÝ MÓD Do vypisovacího módu vstoupíte po nastavení tiskárny a tisku. Všechny znaky jsou tištěny ve dvou sloupcích. Levá strana je charakteristika software a pravá strana je v hexadecimální formě. Umožňuje vyhledat důvody poruch tisku. 34

35 4.4. LED A TLAČÍTKOVÉ OPERACE Birch Technology, Inc. Tato tiskárna má jedno tlačítko a jednu LED diodu která svítí třemi barvami. Pomocí LED a tlačítka může tiskárna posouvat štítky, umožňuje pozastavení tisku, nastavení a kalibraci média, tisknout test tiskárny, resetovaní tiskárny. LED Green / solid svítí zelená tiskárna je zapnutá a je připravena k provozu Green / flash bliká zelená stahuje data do tiskárny tisknutí je pozastaveno Amber - žlutý vymazává data s tiskárny Red / solid svítí červená vrchní kryt je otevřený, problém s řezačem Red / flash bliká červená není papír, ucpaný papír v tiskárně, nebo jiná chyba 35

36 Funkce tlačítka Feed posun když LED svítí zeleně, (tiskárna je v klidovém stavu) posune se na začátek dalšího štítku Pause pauza stisknutí tlačítka během tisku pozastavení tisku 4.5 PŘESKOČIT AUTO.BAS Programovací jazyk TPLS2 umožňuje uživateli automatické spouštění programu umístěného ve flash paměti. Tiskárna provede všechny příkazy programu AUTO.BAS okamžitě po jejím zapnutí. Spuštění programu AUTO.BAS lze zakázat pomocí Diagnostic Tool (diagnostického nástroje). 36

37 5. Údržba Pomůcky pro správné čistění a nářadí: bavlněný hadr prachovka vzduchový kompresor, vysavač 100% ethanol 37
