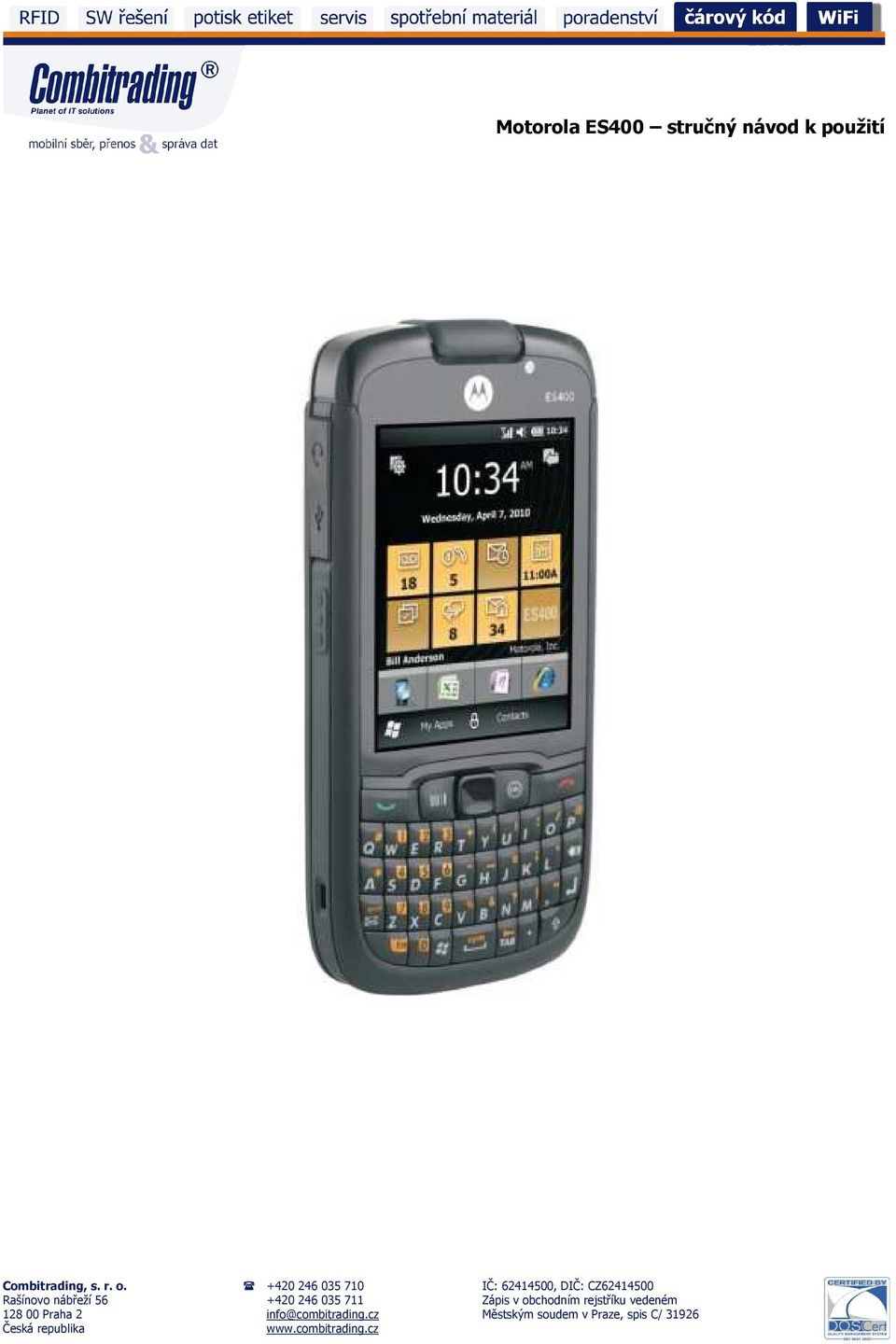

1 Motorola ES400 stručný návod k použití

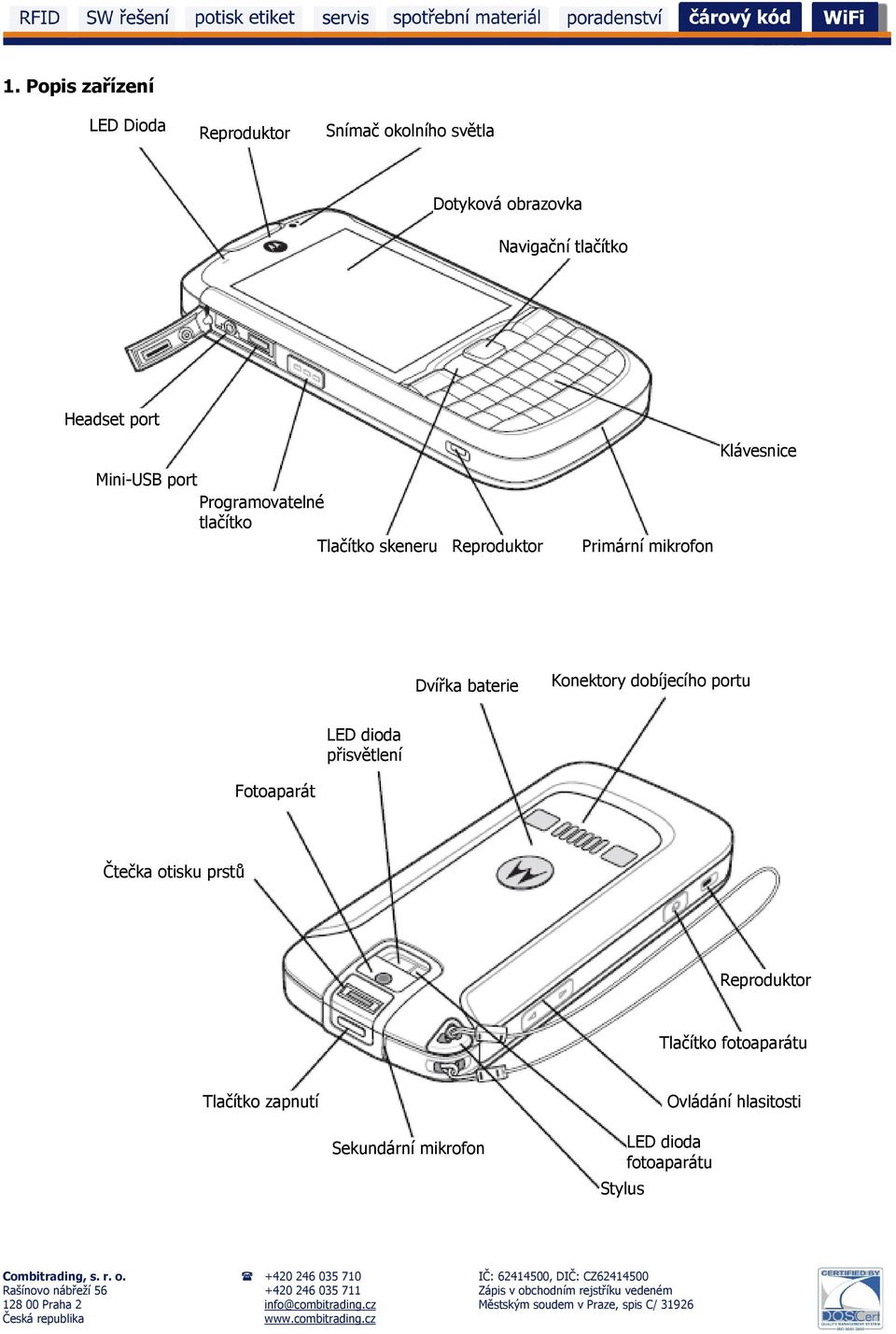

2 1. Popis zařízení LED Dioda Reproduktor Snímač okolního světla Dotyková obrazovka Navigační tlačítko Headset port Mini-USB port Programovatelné tlačítko Tlačítko skeneru Reproduktor Primární mikrofon Klávesnice Dvířka baterie Konektory dobíjecího portu LED dioda přisvětlení Fotoaparát Čtečka otisku prstů Reproduktor Tlačítko fotoaparátu Tlačítko zapnutí Ovládání hlasitosti Sekundární mikrofon Stylus LED dioda fotoaparátu

3 2. Vložení microsd karty 1. Odejměte kryt baterie tak, jak je ukázáno na obrázku. 2. Odemkněte držák SIM karty a zvedněte ho vzhůru. (viz obrázek) 3. Odemkněte držák microsd karty a zvedněte ho vzhůru. (viz obrázek) 4. Vložte microsd kartu do držáku. 5. Zavřete držák microsd karty. 6. Uzamkněte držák microsd karty do původní polohy. (viz obrázek)

4 3. Vložení SIM karty 1. Vsuňte SIM kartu do držáku tak, jak lze vidět na obrázku níže. 2. Uzavřete držák SIM karty. 3. Ujistěte se, že je SIM karta ve správné pozici a v rovině. 4. Uzamkněte držák SIM karty do jeho původní polohy. 4. Vložení baterie 1. Vyjměte baterii z obalu. 2. Umístěte baterii do zařízení, tak aby kontakty na baterii lícovaly s kontakty na zařízení. 3. Zacvakněte západku baterie pro její uzamknutí v dané poloze. Západka baterie 1540 mah Baterie 4. Umístěte zpět kryt baterie. (zařízení se nezapne, pokud nebude kryt baterie správně uzavřen)

5 5. Dobíjení baterie 1. Nainstalujte redukci AC adaptéru. Zasuňte redukci do držáku a zacvakněte na místo. Zacvaknutí je doprovázeno slyšitelným kliknutím. 2. Zastrčte kabel AC adaptéru do konektoru na boční straně zařízení. 3. Připojte AC adaptér do elektrické sítě. 4. Po připojení AC napájení svítí nabíjecí LED dioda modře. Stav LED diody nabíjení: Bliká modře => Nabíjení Svítí modře => Nabíjení dokončeno Zdroj napájení USB kabel - napájení 6. Zapnutí zařízení Poté co jste zařízení poprvé nabili po přibližně 8 hodin, je přístroj připraven k použití. 1. Zapněte zařízení stiskem tlačítka vypínače umístěného na horní straně zařízení. 2. Řiďte se instrukcemi na obrazovce zařízení. - Uspání zařízení => Stiskněte krátce tlačítko Zapnutí. - Vypnutí zařízení => Stiskněte tlačítko Zapnutí po dobu alespoň 5 sekund.

6 7. Dobíjení baterie LED dioda Stav Vypnutá Popis Indikuje, že baterie se nenabíjí, zařízení není připojeno správně k krédlu nebo nabíječce, anebo neexistují žádná softwarová upozornění. Bliká zeleně Indikuje, že se baterie nabíjí. Svítí zeleně Bliká červeně Bliká oranžově Indikuje, že se baterie plně nabila. Indikuje chybu nabíjení. Indikuje softwarové oznámení. 8. Čtení čárových kódů 1. Spusťte aplikaci pro čtení čárových kódů. 2. Namiřte zařízení směrem k čárovému kódu a zarovnejte, pokud je třeba. 3. Stiskněte tlačítko skeneru pro přečtení čárového kódu. 9. Pořizování fotek 1. Aplikaci fotoaparátu spustíte zmačknutí tlačítka fotoaparátu na straně zařízení. 2. Namiřte zařízení směrem k focenému objektu. 3. Stiskněte tlačítko fotoaparátu pro uložení fotografie.

7 10. Příslušenství k zařízení ES400
