NOVÉ VÝROBKY. Přístroj pro přenos dat DMX 1 USB. Přístroj pro přenos dat DMX 3. Podrobné informace na straně 11. Podrobné informace na straně 12.

Transkript

1 NOVÉ VÝROBKY Přístroj pro přenos dat DMX 1 USB Podrobné informace na straně 11. Přístroj pro přenos dat DMX 3 Podrobné informace na straně 12.

2 Ruční měřidla Statistický software MeasurLink Strana 6 7 Miniprocesory DIGIMATIC Strana 8-9 Signální kabely Strana Přístroje pro přenos dat DIGIMATIC Strana

3 MeasurLink Total-Quality-Managementsystem Podporuje a spojuje veškeré digitální měřicí přístroje Mitutoyo počínaje ručními měřidly až po souřadnicové měřicí stroje. Lze začlenit měřená data z analogových měřidel. Kompatibilní také s řadou měřicích přístrojů jiných výrobců. Indikace skutečného času měřicí situace, neomezená evidence, správa, vyhodnocování, protokolování, dokumentování a zpětné sledování naměřených dat. Propojení měřicích přístrojů do sítě, a to jak uvnitř vlastní firmy, tak i s dodavateli a zákazníky. Komfortní ovládání, příjemné pro uživatele. Real Time Real Time Plus STAT Measure STAT Measure Plus Pocket ML Gage Management Proces- Analyzátor Gage R & R Proces- Manager Measur.Net Real Time pro ruční měřidla STAT Measure pro stacionární měřicí přístroje SPC software pro měřicí pracoviště Zaznamenávání naměřených dat pomocí klávesnice nebo ručních měřidel Vyhodnocení (jednotlivý parametr, přehled) s funkcí editace kontrolních protokolů Variabilní uspořádání obrazovky Zobrazení měřeného kusu jako obrazu ve formátech: *.bmp, *.jpg, *.gif, *.dxf, *.dwf, *.dwg Zapojení multimediálních funkcí pro podporu kontrolního procesu (video, sound) ve formátech: *.avi, *.mpg, *.mpeg, *.mov, *.wav Real Time Plus pro ruční měřidla STAT Measure Plus pro stacionárníměřicí přístroje SPC software pro měřicí pracoviště Zaznamenávání naměřených dat pomocí klávesnice nebo ručních měřidel Vyhodnocení (jednotlivý parametr, přehled) s funkcí editace kontrolních protokolů Variabilní uspořádání obrazovky Zobrazení měřeného kusu jako model CAD nebo jako obraz ve formátech: *.bmp, *.jpg, *.gif, *.dxf, *.dwf, *.dwg Zapojení multimediálních funkcí pro podporu kontrolního procesu (video, sound) ve formátech: *.avi, *.mpg, *.mpeg, *.mov, *.wav Zobrazení jednotlivých nebo více kontrolních parametrů současně Integrace CAD-Viewers Hoops pro dynamické znázornění modelu CAD ve formátu *.hsf 6

4 Proces-Manager Monitorování skutečného času běžících kontrolních procesů přes síť (i u prostorově odělených kontrolních pracovišť, např. přes internet) Programovatelné varovné funkce pomocí optických nebo akustických varovných hlášení nebo u Variabilní tvorba znázornění na obrazovce (regulační karty, histogramy, plán haly atd.) Proces-Analyzátor Software pro krátkodobou a dlouhodobou procesní analýzu Shrnutí kontrolních běhů Tvorba protokolů Následné sledování zavedených opravných opatření Import a export kontrolních dat Pocket ML Software Pocket MeasurLink (jazyk: němčina) Interface kabel pro měřidla DIGIMATIC Pocket PC: USB-rozhraní nebo Wireless LAN b ML Gage Management Software pro správu měřicích prostředků Správa stanoviště Sledování lhůt pro kalibraci Sledování lhůt způsobilosti měřidel Tvorba a správa kontrolních plánů Gage R & R Software pro analýzu způsobilosti měřidel Výpočet parametrů Opakovatelnost, reprodukovatelnost a linearita Zpracování kontrolních protokolů Podrobné informace o těchto a dalších produktech si prosím zjistěte v jednotlivých prospektech. 7

5 DIGIMATIC Mini-Procesor DP-1 VR DP-1 VR Mitutoyo je tak kompaktní, že se vám pohodlně vejde do dlaně. Přesto však můžete pomocí tohoto praktického přístroje vytisknout a statisticky zpracovat hodnoty, které jste naměřili posuvnými měřítky, třmenovými mikrometry a jinými drobnými měřicími přístroji, vybavenými výstupem DIGIMATIC. Termotiskárna, kterou pohodlně spustíte zmáčknutím tlačítka, pracuje rychle a nehlučně. Díky dobré kvalitě papíru jsou tisky vhodné i pro dlouhodobější uschování. V případě potřeby lze pomocí kabelu RS-232 C pořízená data předat k dalšímu použití do počítače. Jednoduchá funkce tisku. Dobře čitelné velké znaky. Načítání měřených dat závislé na nastavení časovače (funkce hodin). lze zaznamenat až dat. série 264 Příklad použití č D (DP-1 VR) Technické parametry č D DP-1 VR Metoda tisku: termotiskárna Rozlišení tisku: 384 bodů (8 bodů na mm) Rychlost tisku: 6,5 mm/s (při použití síťového adaptéru) Zásoba papíru: 48 m v roličce Kapacita tisku: cca 6500 řádků při tisku velkých znaků cca řádků u malých znaků Kapacita zpracování: režim 1/2/3: dat režim 0: dat Tisknuté údaje: naměřené hodnoty; dobrý /zmetek, počet hodnot, max./min., rozpětí; stř. hodnota, směrodatná odchylka, počet zmetků, procento zmetků, index schopnosti procesu, histogram, regulační karta Xd, meze zásahu; datum a čas Výstup dat: naměřené hodnoty přes rozhraní RS-232 C, nebo vyhodnocení dobrý/zmetek Intervaly snímání: 0,25 s; 1 s; 5 s; 30 s; 1 min; 30 min; 60 min (0,25 s; pouze statistické Napájení: Životnost akumulátoru: Provozní teplota: Skladovací teplota: funkce) síťový adaptér 6 V (není kompatibilní s předcházejícím modelem DP 1 HS) akumulátory: LR6 nebo NI-MH (akumulátory nejsou v přístroji nabíjeny) 10 let pro zálohovací baterii; tiskových řádků při použití akumulátorů NI-MH (dobíjí se) při provozu se síťovým adaptérem: 0 až 45 C při provozu s akumulátory: 10 až 45 C -10 až 50 C 09EAA119 D Síťový adaptér 6 V 09EAA069 D Papír do tiskárny (1 rolička) č T Rozměry v mm * Pro předání hodnocení tolerance dál externímu systému. ** 09EAA084 a nelze použít současně. 09EAA084** Signální kabel RS-232 C 1 m (9-Pin) pro připojení DP 1 VR k PC ** Kabel pro signalizaci dobrý / zmetek* 09EAA094 Signální kabel RS-232 C 1 m (25-Pin) pro připojení DP 1 VR k displeji KS/KA pro lineární pravítka Spotřební materiál Baterie LR-6 (4 kusy) Akumulátor NI-MH (dobíjecí) 09EAA082-5 Papír do tiskárny (5 roliček) 8

6 Miniprocesor DIGIMATIC typ DP-1 VR série 264 spodní hodnota tolerance číslování horní hodnota tolerance index schopnosti procesu střední hodnota rozpětí počet dat počet rozdělení histogramu horní mez zásahu (regul. karta X _ ) spodní mez zásahu (regul. karta X _ ) horní mez zásahu (regul. karta R) spodní mez zásahu (regul. karta R) Funkce tlačítek Popis tlačítka Druh měřicího režimu (modus) 0 Druh měřicího režimu (modus) 1, 2 CL Vymazat naměřené hodnoty -před zadáním tolerančních mezí CE Vymazat předchozí naměřené hodnoty TOL-LIMIT Stisknout před a po zadání tolerančních mezí STAT Nepoužívat Výpočty pro histogram FEED Posuv papíru DATA Zadání dat přes připojený měřicí přístroj PRINTER ON/OFF Zapnutí a vypnutí tiskárny POWER Zapnutí a vypnutí přístroje Druh měřicího režimu (modus) 3 Podskupina během měření Podskupina po měření CL Zadat znovu od měř. hodnoty 1 Vymazat jen měř. hodnoty CE Vymazat předchozí měř. hodnoty Vymazat předchozí podskupinu TOL-LIMIT Ukončit měření: ukončit měř. režim Vyměnit za následující podskupinu STAT Ukončit podskupinu. výsledky XR Vypočítat meze zásahu a vytisknout jako závěr měření. FEED Posuv papíru DATA Vkládání dat přes připojený měřicí přístroj PRINTER ON/OFF Zapnutí a vypnutí tiskárny POWER Zapnutí a vypnutí přístroje 9

7 Signální kabely DIGIMATIC Formát Mitutoyo DIGIMATIC nabízí pro měřidla s rozhraním DIGIMATIC napojení k řadě doplňkových přístrojů jako např. tiskárna, zobrazovací jednotka atd.,ale také možnost připojení jednoho nebo více přístrojů DIGIMATIC - na PC pomocí přístroje pro přenos dat, přes signální kabel RS-232 C. Konektory pro připojení k měřidlům Konektor pro připojení k doplňkovým přístrojům (Přístroje DMX pro přenos dat nebo tiskárna) Měřidla DIGIMATIC potřebují k přenosu naměřených hodnot buď: 1. Nožní spínač 2. Tlačítko Data na přístroji (je-li tam) 3. Požadavek na data z PC 4. Signální kabel s tlačítkem Data (lze-li připojit k měřidlu) č. Výstup měřidla Používá se s přístrojem Výstupní konektor měřidla 1 m 2 m Úchylkoměr DIGIMATIC typ ID-S (série 543) Rovný (bez tlačítka Data) Úchylkoměr DIGIMATIC typ ID-C (série 543) Úchylkoměr DIGIMATIC typ ID-U (série 575) Rychlý tloušťkoměr DIGIMATIC (série 547) Zpětný (bez tlačítka Data) Posuvné měřítko DIGIMATIC (série 500, 550, 551, 573 mimo posuvné měřítko IP-65/IP-66/IP-67) Karbonové posuvné měřítko DIGIMATIC (série 552) mimo pos. měř. IP-66 Pravý (bez tlačítka Data) Výškoměr a orýsovací přístroj DIGIMATIC (série 192, 570) Hloubkoměr s úchylkoměrem DIGIMATIC (série 547) Přenosné tvrdoměry (série 811) Levý (bez tlačítka Data) Dutinoměr Bore Gage DIGIMATIC (série 511) Hloubkoměry DIGIMATIC (série 571) mimo hloubkoměry IP-67 Vestavné posuvné měřítko DIGIMATIC (série 572) mimo vestavné posuvné měřítko IP-66 Univerzální úhloměr DIGIMATIC (série 187) 05CZA662 05CZA663 DIGIMATIC Třmenové mikrometry (série 293, 314, 317, 323, 324, 326, 331, 340, 342, 369, 389, 395, 422) DIGIMATIC Vestavné mikrometr (série 350) DIGIMATIC Mikrometrické hloubkoměry (série 329) DIGIMATIC Dutinoměry s měřícími rameny (série 345) IP-65 Tříbodové dutinoměry DIGIMATIC-Holtest (série 468) 05CZA624 05CZA625 IP-65/IP-66/IP-67 DIGIMATIC Posuvná měřítka (série 500, 550, 551, 573) IP-67 DIGIMATIC Hloubkoměry (série 571) IP-66 DIGIMATIC Karbonové posuvné měřítko (série 552) IP-66 DIGIMATIC Vestavné posuvné měřítko (série 572) S tlačítkem Data S tlačítkem Data a propojovacími šrouby S tlačítkem Data a propojovacími šrouby 21EAA194 21EAA190 Úchylkoměr DIGIMATIC typ ID-B / ID-N (série 543) Bez tlačítka Data Quick Mikrometer (série 227, 293, 342, 369, 422) Třmenové mikrometry DIGIMATIC (série až , až , až ) Mikrometrické hlavice DIGIMATIC (série 164) Mikrometrické hlavice DIGIMATIC (série 227) Stojanové mikrometry DIGIMATIC (série 121) Mikrometrické skládací odpichy DIGIMATIC (série 337, 339) DIGIMATIC Borematic (série 568) Mikrometrické výškoměry Heightmaster (série 515) Stacionární tvrdoměr Wizhard (série 810) Stacionární tvrdoměr Micro Vickers HM (série 810) Stacionární tvrdoměr Micro Vickers HV (série 810) Stacionární tvrdoměr ATK (série 810) Stacionární tvrdoměr ARK (série 810) 6 pinů (bez tlačítka Data) 10 pinů (bez tlačítka Data) Úchylkoměry DIGIMATIC typ ID-F (série 543) Úchylkoměry DIGIMATIC typ ID-H (série 543) Přenosný drsnoměr SJ-201 P / S / PR (série 178) Přenosný drsnoměr SJ-301 / S / PR (série 178) Přenosný drsnoměr SJ-401 / SJ-402 (série 178) Měřicí projektory série PJ ( (série 303) Měřicí projektory série PH (série 172) Mikrometrické výškoměry CERA-Heightmaster (série 515) Lineární výškoměr Linear Height (série 518) Výškoměr a orýsovací přístroj QM-Height (série 518) Digitální ukazatel LINEAR GAGES (série 542) Zobr. jednotka LSM-6000 pro laserové mikrometry (série 544) Laser-Scan Mikrometer LSM 9506 (série 544) Vícemístný měřicí systém DIGIMATIC (série 572) LITEMATIC VL-50 (série 318) 21JAA300D Úchylkoměry s měřicími rameny DIGI-TEST (série 209) Všechny údaje o kabelech se vztahují k produktům uvedeným v katalogu. Stejné konektory na obou koncích (bez tlačítka Data) 10

8 Prodlužovací kabel DIGIMATIC DIGIMATIC-USB-Interface č Vstup dat: 1 x DIGIMATIC Výstup dat: USB signál klávesnice (USB 2.0) na rozhraní: USB-kabel pevně připojený Připojení nožního spínače: ano č Měřicí přístroje DIGIMATIC s výstupem dat Délka č. 5 m m m Přístroje DIGIMATIC pro přenos dat nebo miniprocesor DIGIMATIC USB kabel pevně na přístroji DMX 1 sériový č Vstup dat: 1 x DIGIMATIC Výstup dat: RS-232 C sériový signál na rozhraní: pro sériový kabel D-SUB 9 Připojení nožního spínače: ano Přenosová rychlost: 9600 baudů Kabel pro připojení k počítači D-SUB 9 D-SUB 9 (2 m) DMX 1 USB č Vstup dat: 1 x DIGIMATIC Výstup dat: USB sériový signál na rozhraní: pro USB kabel Mini 5-pólový standard Připojení nožního spínače: ano Přenosová rychlost: 9600 baudů USB kabel Řídicí software Signální kabel DIGIMATIC k měřidlům 1 m nebo 2 m DIGIMATIC -USB-Interface č m č m č m DIGIMATIC -Přístroje pro přenos dat DMX 1 sériový DMX 1 USB Signální kabel DIGIMATIC č m č m Interface pro přenos naměřených hodnot z měřících přístrojů Mitutoyo do příslušných uživatelských programů. Přístroj komunikuje s PC přes ovládací program, který je součástí obsahu dodávky softwaru CAQ, nebo předá data PC k dispozici softwarově neutrálně jako signál klávesnice. č č č Interface DIGIMATIC -USB pro připojení měřidel DIGIMATIC na USB sériové rozhraní počítače pro přímé načítání dat do uživatelského softwaru jako např. Microsoft Excel. DMX 1 sériový je interface pro připojení jednoho měřidla s DIGIMATIC rozhraním na počítač s rozhraním RS-232 C. Přístroj pracuje bez dalšího napájení (vodiče Handshake RTS a DTR jsou však pro napájení DMX 1 potřebná) DMX 1 USB je interface pro připojení jednoho měřidla s DIGIMATIC rozhraním na počítač s rozhraním USB. Přístroj se hlásí na počítači jako virtuální RS-232 C rozhraní. 11

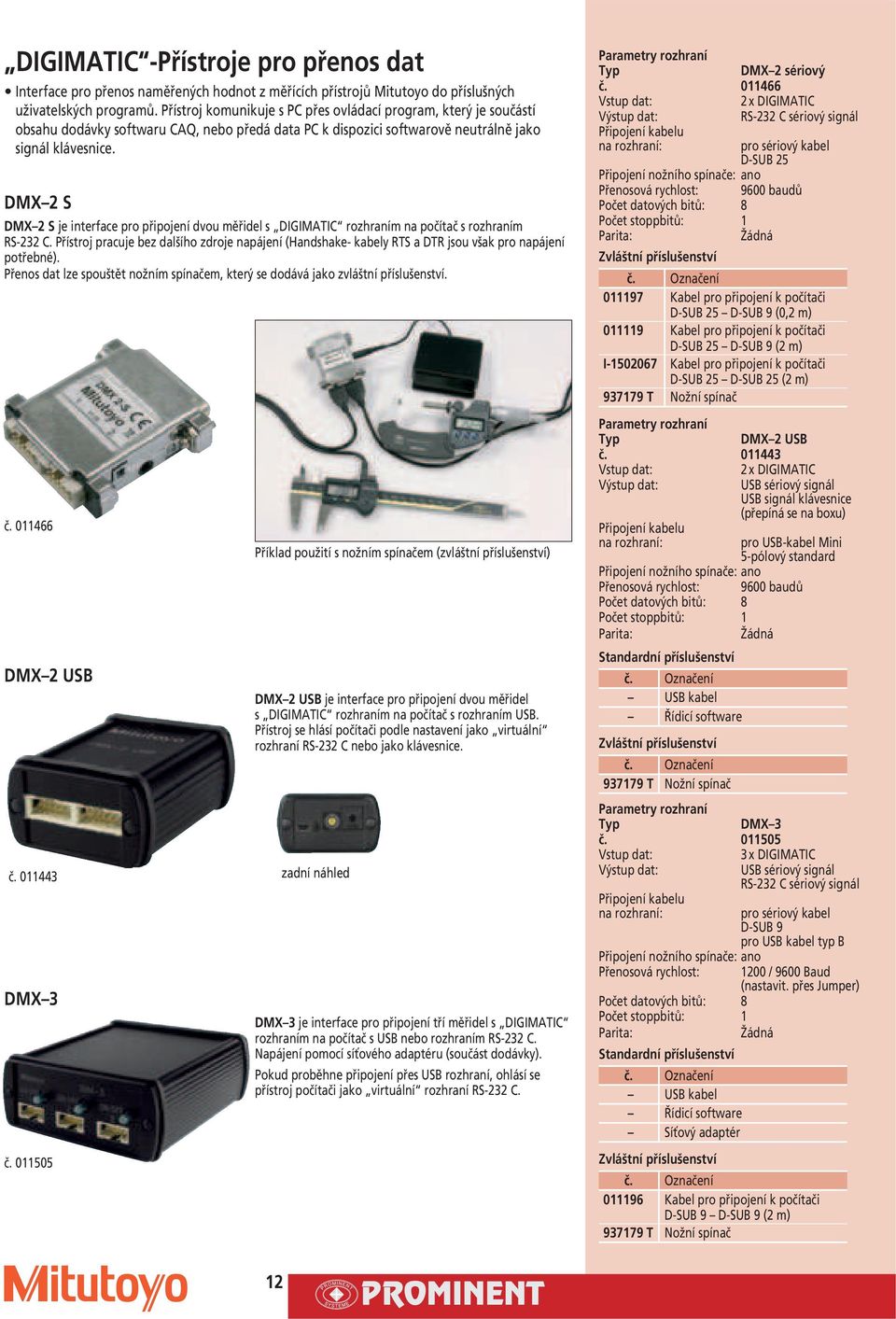

9 DIGIMATIC -Přístroje pro přenos dat Interface pro přenos naměřených hodnot z měřících přístrojů Mitutoyo do příslušných uživatelských programů. Přístroj komunikuje s PC přes ovládací program, který je součástí obsahu dodávky softwaru CAQ, nebo předá data PC k dispozici softwarově neutrálně jako signál klávesnice. DMX 2 S DMX 2 S je interface pro připojení dvou měřidel s DIGIMATIC rozhraním na počítač s rozhraním RS-232 C. Přístroj pracuje bez dalšího zdroje napájení (Handshake- kabely RTS a DTR jsou však pro napájení potřebné). Přenos dat lze spouštět nožním spínačem, který se dodává jako zvláštní příslušenství. č DMX 2 USB č DMX 3 č Příklad použití s nožním spínačem (zvláštní příslušenství) DMX 2 USB je interface pro připojení dvou měřidel s DIGIMATIC rozhraním na počítač s rozhraním USB. Přístroj se hlásí počítači podle nastavení jako virtuální rozhraní RS-232 C nebo jako klávesnice. zadní náhled DMX 3 je interface pro připojení tří měřidel s DIGIMATIC rozhraním na počítač s USB nebo rozhraním RS-232 C. Napájení pomocí síťového adaptéru (součást dodávky). Pokud proběhne připojení přes USB rozhraní, ohlásí se přístroj počítači jako virtuální rozhraní RS-232 C. DMX 2 sériový č Vstup dat: 2 x DIGIMATIC Výstup dat: RS-232 C sériový signál na rozhraní: pro sériový kabel D-SUB 25 Připojení nožního spínače: ano Přenosová rychlost: 9600 baudů Kabel pro připojení k počítači D-SUB 25 D-SUB 9 (0,2 m) Kabel pro připojení k počítači D-SUB 25 D-SUB 9 (2 m) I Kabel pro připojení k počítači D-SUB 25 D-SUB 25 (2 m) DMX 2 USB č Vstup dat: 2 x DIGIMATIC Výstup dat: na rozhraní: USB sériový signál USB signál klávesnice (přepíná se na boxu) pro USB-kabel Mini 5-pólový standard Připojení nožního spínače: ano Přenosová rychlost: 9600 baudů USB kabel Řídicí software DMX 3 č Vstup dat: 3 x DIGIMATIC Výstup dat: na rozhraní: Připojení nožního spínače: ano Přenosová rychlost: USB kabel Řídicí software Síťový adaptér USB sériový signál RS-232 C sériový signál pro sériový kabel D-SUB 9 pro USB kabel typ B 1200 / 9600 Baud (nastavit. přes Jumper) Kabel pro připojení k počítači D-SUB 9 D-SUB 9 (2 m) 12

10 DMX 4 2 č Vstup dat: 4 x DIGIMATIC Výstup dat: na rozhraní: 2 x RS-232 C RS-232 C sériový signál pro sériový kabel D-SUB 9 Připojení nožního spínače: ano Přenosová rychlost: 9600 baudů : Síťový kabel Kabel pro připojení k počítači D-SUB 9 D-SUB 9 (2 m) RS-232 C Kabel pro DMX Tloušťkoměr: DIGI DERM 1100/ KA-Counter pro lineární pravítka EF-Counter pro doteky Linear Gage, laser-scanové mikrometry, lineární výškoměr LH Úchylkoměr s měř. rameny série Standard Opto RS Váha Sartorius MC Váha Mettler PM Váha Kern Heidenhain VRZ/ND Inkrementální čítač Lineární výškoměr QM-Height DMX 8 č Vstup dat: 8 x DIGIMATIC Výstup dat: RS-232 C sériový signál na rozhraní: pro sériový kabel D-SUB 9 Připojení nožního spínače: ano Přenosová rychlost: 9600 baudů : Síťový kabel DMX 16 č Počet vstupů: 16 technické parametry viz DMX 8 DMX 16 C č technické parametry viz DMX Kabel pro připojení k počítači D-SUB 9 D-SUB 9 (2 m) Přístroje pro přenos dat na PC DIGIMATIC DMX DMX 4 2 DMX 4 2 je interface pro připojení čtyř měřicích přístrojů DIGIMATIC a dvou měřicích přístrojů se sériovým rozhraním Multi RS-232 k počítači se sériovým rozhraním RS-232 C. DMX 4 2 přitom přebírá následující úkoly: 1. Přizpůsobení úrovně signálu měřidla požadavkům sériového rozhraní 2. Přeměna různých měřicích signálů do jednotného formátu 3. Komunikace s měřidly a PC (výběr kanálu etc.) DMX 8; DMX 16 DMX 8; DMX 16 jsou interfacy pro připojení měřidel s výstupem DIGIMATIC na PC se vstupem RS-232 C. Napájení V, 50 Hz. DMX 16 C č č DMX 16 C má vlastní mikroprocesory pro zpracování měřených hodnot. Tím je umožněno načítání všech měřidel ve stejném okamžiku. Kromě toho dosáhneme zvýšení rychlosti práce. Pro úchylkoměry série 575 je k dispozici nezbytné napájení a tlačítko ABS pro nulový bod. č

11 Přístroje pro přenos dat na PC DIGIMATIC DMX DMX 3 T USB Klávesnicové rozhraní Přepínač měřicích míst DMX 3 T USB umožňuje připojení tří měřicích přístrojů DIGIMATIC na klávesnicový vstup počítače. Interface se přitom chová absolutně softwarově neutrálně, tj. není vázán na použití určitého softwaru nebo řídicího souboru. Díky tomu mohou být data načítána do libovolných systémů CAQ, textového zpracování nebo tabulkových kalkulací. Uživatel musí jen spustit přenos naměřených hodnot a DMX 3 T USB pak simuluje vkládání přes klávesnici měřicích přístrojů. Klávesnice přitom zůstává i nadále funkční. DMX 3 T USB č Počet vstupů: 3 Výstup dat: USB-klávesnice / PS2-klávesnice Označení Kabel ke klávesnici PS2 Připojení: USB-Kabel k přímému napojení na PC-USB č zadní náhled DMX 3 T/FS USB Klávesnicové rozhraní Viz DMX 3 T USB, ale naměřené hodnoty mohou být odeslány jen pomocí nožního spínače. Nožní spínač se dodává jako zvláštní příslušenství. DMX 3 T/FS USB č Počet vstupů: 3 Výstup dat: USB-klávesnice / PS2-klávesnice č zadní náhled Označení Kabel ke klávesnici PS2 Připojení: USB-Kabel k přímému napojení na PC-USB Přepínací skříňka DIGIMATIC Skříňka na přepínání měřicích míst umožňuje připojení až 5 měřidel DIGIMATIC na jeden miniprocesor DIGIMATIC (např. DMX 1). Přepínací skříňka č Počet vstupů: 5 Výstup dat: DIGIMATIC Signální kabel (1 m) D Síťový adaptér (9 V, 500 ma) č

12 Přístroj pro sběr a přenos dat DIGIMATIC DL-1000 / DL-1000 M DIGIMATIC DL-1000 / DL-1000 M je datalogger sloužící k uložení hodnot naměřených digitálním měřicím přístrojem a k pozdějšímu předání k dalšímu zpracování na PC. Měřicí přístroj se datovým kabelem propojí se vstupem přístroje DL-1000 / DL-1000 M. Naměřené hodnoty se převezmou pomocí tlačítka Data na přístroji DL-1000 / DL-1000 M nebo na měřidle. Při přenosu dat na PC se přístroj připojí na výstupu dat pomocí interfacu měřidla na PC. (viz str ) Přenos dat z přístroje DL-1000 / DL-1000 M se provádí stisknutím tlačítka Data, nožního spínače na interfacu nebo příkazem příslušného softwaru. Při přenosu naměřených hodnot na interface měřidla se DL-1000 / DL-1000 M chová jako měřicí přístroj Mitutoyo Digimatic. Data se mohou předávat také přímo připojené tiskárně se sériovým rozhraním Digimatic. DL-1000 / DL-1000 M Technické parametry DL-1000 č DL-1000 M č M Rozměry: 120 x 60 x 26 mm Hmotnost: 130 g Paměť (DL-1000 / DL-1000 M): V paměti dataloggeru lze uložit až 999 naměřených hodnot. (DL-1000 M): Ovládá se vztažena ke zkouškám nebo ke znakům. Můžete načíst max. 100 znaků u 9 zkoušek. Pokud zvolíte méně znaků, máte k dispozici příslušně vyšší počet zkoušek. DL-1000 M automaticky na základě počtu znaků vypočítá, kolik zkoušek máte k dispozici. Když chcete např. měřit 10 znaků, můžete zvolit maximálně 99 zkoušek. Formát dat Veškerá data se načítají, resp. vydávají ve formátu, který je kompatibilní s formátem Mitutoyo Digimatic. Připojení měřidel DL-1000 / DL-1000 M může být pro výstup naměřených hodnot připojen na všechny typy interfaců, příp. tiskáren, které připouštějí připojení měřidel kompatibilních s Mitutoyo Digimatic. : Označení 1 baterie (9 V) lithiový blok kabel 10 pólů na 10 pólů (0,25 m) č / č M Tlačítka funkcí Podle zvoleného druhu režimu přístrojů DL-1000 / DL-1000 M mají tlačítka následující funkci: Měřicí režim Přebírá aktuální měřenou hodnotu na pozici kurzoru. Funkčně shodný s tlačítkem Data měřicího přístroje. Po 4 sekundách DL-1000 / DL-1000 M vypne. Posune měřicí řadu o jednu hodnotu nahoru nebo dolů. Výstupní režim Předává hodnotu na displayi přístroje DL-1000 / DL M na interface nebo tiskárně. Po 4 sekundách DL-1000 / DL-1000 M vypne. Posune měřicí řadu o jednu hodnotu nahoru nebo dolů. : Signální kabel (1 m) Signální kabel (2 m) Posune měřicí řadu o 50 hodnot nahoru nebo dolů. Přepíná do výstupního režimu. Režim < Paměť vymazat? > Posune měřicí řadu o 50 hodnot nahoru nebo dolů. Přepíná do zadávacího režimu. Režim < Paměť vymazat? > Ne Přepíná na tvorbu bloků (jen DL-1000 M). Není obsazeno. Ano Ne Ano Vydává všechny naměřené hodnoty od aktuální pozice v intervalu 0,6 sekundy. Vydává všechny naměřené hodnoty od aktuální pozice v taktu 1,1 sekundy. 15
