1 Systémy přenosu dat Software pro systém řízení kvality Strana 15 Digimatic Mini Processor Strana 20 Propojovací kabely Strana 21 Bezdrátový přenos dat Strana 25 Rozhraní DIGIMATIC Strana 27 Jednotky tolerování, časování, zobrazovaní, přenosu a sběru dat Strana 31 Všechny výrobky jsou určeny k prodeji konečným 14

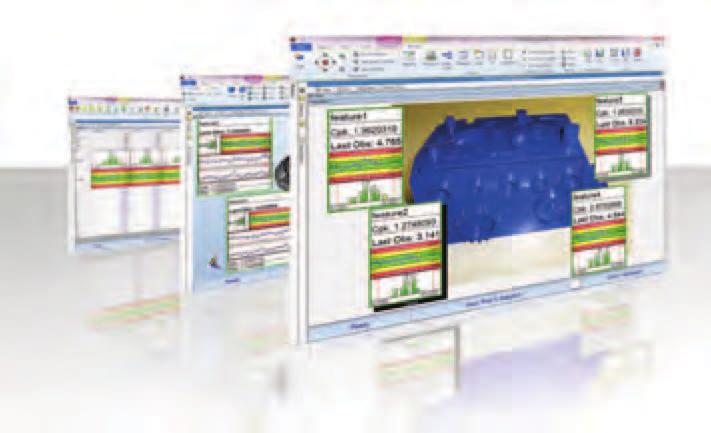

2 MeasurLink 8 Integrované řešení pro systém řízení kvality Většina Mitutoyo elektronických přístrojů může vydávat data přes volitelný propojovací kabel nebo systém bezdrátového přenosu dat, pomocí vysílače & přijímače, ve formě DIGIMATIC kódu. DIGI- MATIC kód může být také převáděn do RS-232C formátu pomocí několika snadno dostupných převodníků (multiplexerů). Tímto způsobem mohou být digitální data posílána do PC pro jejich sběr a pokročilé statistické analýzy. Jako klientská serverová aplikace Vám MeasurLink dává výkon, který potřebujete pro zpracování dat. V kombinaci s vícenásobnými uživatelskými relačními databázemi, poskytuje MeasurLink bezpečný a organizovaný systém uložiště dat, dostupných pro prohlížení a analýzu v jakémkoliv odvětví výroby, strojírenství a vedoucím pracovníkům ve Vaší společnosti. Pracovníci kontroly zpracovávají data pro potřeby analýzy, nápravných opatření a různých potřebných protokolů a zpráv. MeasurLink bude páteří Vašeho systému řízení kvality zaručujicí snížení výrobních nákladů a zvýšení objemu výroby. MeasurLink umožňuje propojení a správu více "úseků" kontroly do společné databáze informací měřených dílů, statistických údajů, informací o měřidlech, etalonech, procesech, apod.. Informace jsou sdíleny přes celé výrobní uskupení. Skupinové licence: MeasurLink je k dispozici v několika modulech, které nabízí širokou škálu řešení, od sběru dat až po správu zobrazení a kontrolu měřidel. Podrobnosti o všech modulech najdete na následujicích stránkách. Nicméně, můžete si vytvořit vlastní balíček modulů výběrem jedné ze skupinových licencí: Ostatní výrobní procesy Zákazníci Dodavatelé Řízení kvality Databáze Řízení výroby Operátor Operátor Operátor Operátor Rozhraní Rozhraní Kanály Kanály SMS Prospekt MeasurLink je k dostání na vyžádání. 64AAB479R MeasurLink 8 Síťová Licence - 30 licencí 64AAB483R MeasurLink 8 Skupinová Licence - 5 licencí 64AAB482R MeasurLink 8 Skupinová Licence - 10 licencí 64AAB480R MeasurLink 8 Skupinová Licence - 15 licencí 64AAB484R MeasurLink 8 Akademická Licence - 20 licencí * Real-Time Professional 3D není součástí licencí 15

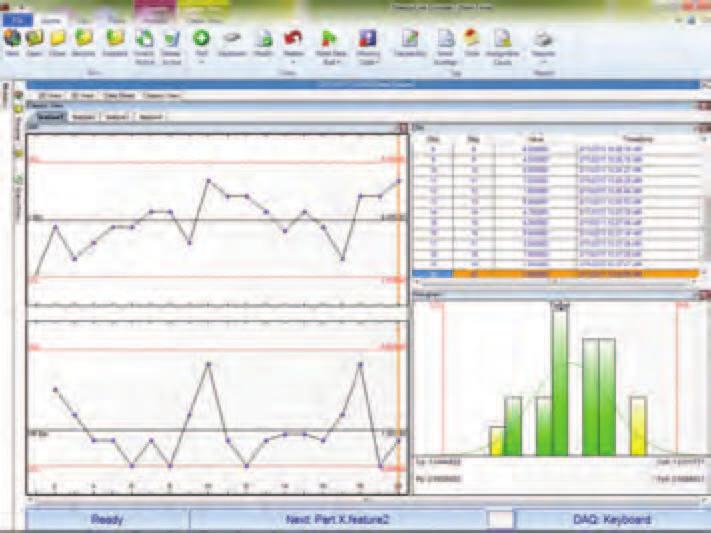

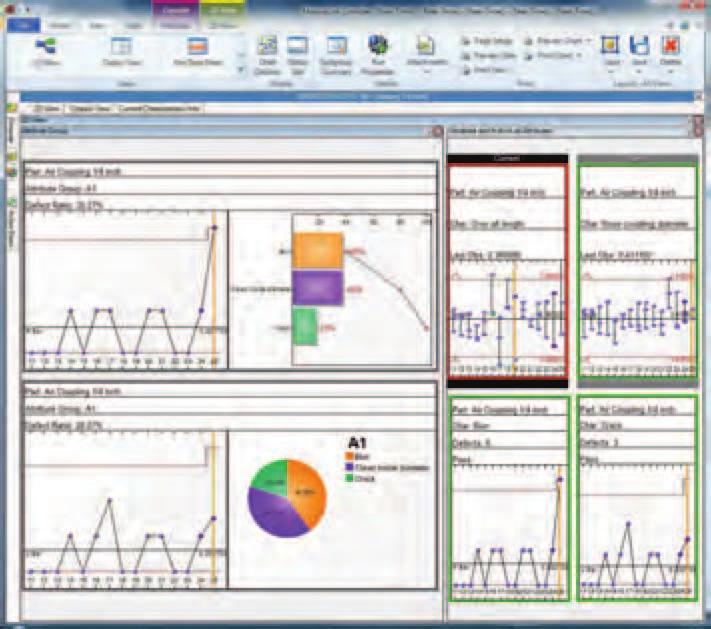

3 MeasurLink 8 MeasurLink Real-Time Standard Edition Určeno pro zákazníky, kteří chtějí získávat a analyzovat data v reálném čase z malých měřidel, jako jsou posuvná měřítka, mikrometry, apod.. : Kontrola variabilních i atributivních znaků Grafické znázornění v reálném čase Regulační diagramy Kontrolní diagramy Histogramy Statistika Zobrazení uživatelských informací Protokoly a šablony protokolů měření Podporované zdroje zadávání dat: Přes klávesnici, RS232-C, USB zařízení 64AAB470R MeasurLink 8 Real-Time Standard MeasurLink Real-Time Professional Edition On-line sběr dat v reálném čase Přímé získávání dat z Mitutoyo měřicích přístrojů, jako jsou: Souřadnicové měřicí stroje Přístroje na měření tvaru Kamerové měřicí systémy Import dat z dalších zařízení přes: ASCII formát QMD (založen na xml) formát : Kontrola variabilních i atributivních znaků Grafické znázornění v reálném čase Regulační diagramy Kontrolní diagramy Histogramy Statistika Zobrazení uživatelských informací Protokoly a šablony protokolů měření Filtrování dat Podporované zdroje zadávání dat: Přes klávesnici, RS-232C, USB zařízení, Mitutoyo DDE, ASCII formát, QMD formát. 64AAB471R MeasurLink 8 Real-Time Professional 16 Všechny výrobky jsou určeny k prodeji konečným

4 MeasurLink 8 MeasurLink Real-Time Professional 3D Edition On-line sběr dat v reálném čase Určen pro zákazníky, kteří si přejí sbírat data při použití Hoops 3D grafického zobrazení. Hoops 3D soubory mohou být exportovány z většiny CAD systémů a poskytují operátorovi reálné zobrazení měřeného dílu. Získávání dat přímo z Mitutoyo měřicích přístrojů, jako jsou: Souřadnicové měřicí stroje Přístroje na měření tvaru Kamerové měřicí systémy Import dat z dalších zařízení přes: ASCII formát QMD (založen na xml) formát : Kontrola variabilních i atributivních znaků Grafické znázornění v reálném čase Regulační diagramy Kontrolní diagramy Histogramy Statistika Zobrazení uživatelských informací Protokoly a šablony protokolů měření Filtrování dat Zobrazení ve 3D Flexibilní návrh popisku Řízená sekvence Podporované zdroje zadávání dat: Přes klávesnici, RS-232C, USB zařízení, Mitutoyo DDE, ASCII formát, QMD formát. 64AAB472R MeasurLink 8 Real-Time Professional 3D MeasurLink Process Analyse Professional Edition Software pro analýzu dat Určen pro rozsáhlejší manipulaci dat získaných v reálném čase v zasíťovaném prostředí. Části a skupiny dat ve významných cestách Významně přispívá ke kontrole kvality! Analýza Vašeho procesu Identifikace problémových oblastí Možnost korekčního zásahu Zlepšení kvality Vaši výroby! : Opětovné zobrazení kontrolovaných dat Přepínání mezi databázemi Navigační stromová struktura řízení Protokolování (Reporting) Skupiny, vyhledávání a třídění dat Slučování dat Diagramy rozptylu Elektronické podepisování 64AAB475R MeasurLink 8 Process Analyzer Professional 17

5 MeasurLink 8 MeasurLink Process Manager Standard Edition Software pro monitorování přes síť Monitorování sběru dat v reálném čase. Perfektní nástroj pro QC a vedoucí výroby! Organizování a údržba programu kvality na dílně. Prověřování aktivity kontroly celé dílny z jednoho PC. Ziskávání informací o procesu bez nutnosti opuštění kanceláře. Zobrazování aktuální výroby všech strojů. Zobrazení klientům Vaši operaci kvality celého příslušenství. Ustanovení hranice C pk pro způsobilost procesu. Na minutu přesně dostáváte informace o problémech ve výrobě. 64AAB476R MeasurLink 8 Process Manager Standard MeasurLink Gage R&R Systémová analýza měření Navrženo podle normy ISO/TS Gage R&R Vám umožňuje využít metod studie AIAG: Rozsah měření Průměr a rozsah měření Průměr a rozsah měření včetně rozptylu součásti Analýza rozptylu Krátké metody pro atributivní měřidla Studie tendence Studie linearity Studie stability : Nástroje grafické analýzy: Xbar a Regulační diagramy Součásti diagramem odhadu 64AAB477R MeasurLink Gage R&R 8 Všechny výrobky jsou určeny k prodeji konečným 18

6 MeasurLink 8 MeasurLink Gage Management Evidence měřidel a řízení kalibrace MeasurLink Gage Management umožňuje zákazníkům sestavit kompletní evidenci měřidel a přípravků. Kalibrace se jednoduše provádí podporováním digitálních měřidel pro oba - variabilní i atributivní - znaky. Dosažení optimální kalibrační frekvence - individuálním nastavením kalendářních dnů se: Servisními datumy měřidel Datumy následujicí kalibrace Gage R&R datumy : Seznamy kontaktů dodavatelů Seznamy uživatelů Tisk a archivace kalibračních certifikátů Inkerementální odezvy metod Tisk popisků měřidel vytvořených uživatelem 64AAB478R MeasurLink Gage Management 8 MeasurLink Report Scheduler V8 Report Scheduler Standard Edition je nástroj, který zajišťuje automatickou distribuci zpráv z prostředí služeb Windows. Vytvářejte úkoly protokolování, které se budou zobrazovat v daném rozvrhu. Druhy protokolů Crystal Reports Vyberte soubor šablony Crystal Reports a databázové připojení, které chcete protokolovat. Nastavte hodnoty pro parametry definované v šabloně. MeasurLink Reports Vyberte databázové připojení, šablonu protokolu MeasurLinku, program nebo parametry programu a volitelně vyberte filtr, který má být na parametry (program) aplikován. Uložení Protokoly lze tisknout, odesílat em a exportovat do formátů, jako je PDF. K úkolům protokolování může být přiřazeno vícenásobné uložení. Přiřazení Plánu Plán lze definovat v hodinových, denních, týdenních, měsíčních a ročních intervalech. Definujte plán a přiřaďte mu úkol protokolování. Zobrazení Protokolů Náhled na protokol umožňuje ověření výstupu před naplánováním úlohy protokolu. 64AAB538R MeasurLink Report Scheduler V8 19

7 DIGIMATIC Tiskárna/jednotka statistického zpracování DP-1VR Série 264 Tiskárna DP-1VR umožňuje tisk statistického vyhodnocení a je tak kompaktní, že se Vám pohodlně vejde do dlaně. DP-1VR nabízí následujicí výhody: Pomocí tohoto praktického přístroje můžete vytisknout a statisticky zpracovat hodnoty, které jste naměřili posuvnými měřítky, třmenovými mikrometry a jinými malými měřicími přístroji, vybavenými výstupem DIGIMATIC. Termotiskárna, kterou pohodlně spustíte zmáčknutím jednoho tlačítka, pracuje rychle a nehlučně. Díky dobré kvalitě papíru jsou výtisky vhodné i pro dlouhodobější uschování. V případě potřeby lze pomocí kabelu RS-232 C pořízené hodnoty předat k dalšímu zpracování do počítače. Načítání měřených hodnot závislé na nastavení časovače (funkce hodin). Lze zaznamenat až hodnot. Typ tiskárny Termotiskárna Rychlost tisku 6,5 mm/s (při použití síťového adaptéru) Zásoba papíru 48 m na roličce Kapacita Režim 1/2/3: dat zpracování Režim 0: dat Tisknuté Naměřené hodnoty, vyhodnocení údaje dobrý/zmetek, počet hodnot, maximální/minimální hodnota, rozpětí, stř. hodnota, směrodatná odchylka, počet zmetků, procento zmetků, index způsobilosti procesu, rejstřík, histogram, D-křivka, regulační diagram, regulační karta Xd, meze zásahu, datum a čas. Výstupní Výstup naměřených hodnot (přes funkce rozhraní RS-232C) nebo vyhodnocení dobrý/zmetek Napájení Síťový adaptér 6V, baterie: LR6 x 4 (alkalické), NiMH (nabíjecí, baterie nejsou v přístroji nabíjeny) Funkce časovače 0,25 s; 1 s; 5 s; 30 s; 1 min; 30 min; 60 min (0,25 s pouze funkce statistiky) D Poznámka D DP-1VR Digimatic MiniProcessor Nožní spínač T Příklad použití Standardní příslušenství 06AEG180D 09EAA069D Síťový adaptér 6V DC, 2A, Typ CEE Papír do tiskárny DP1-VR, 1 rolička T Nožní spínač 09EAA084 Kabel RS-232C, pro připojení DP-1VR k PC, 1m, 9-ti pinový konektor 09EAA094 Kabel RS-232C, pro připojení DP-1VR ke KA-Counteru, 1m, 25-ti pinový konektor Kabel pro signalizaci dobrý/zmetek, pro externí zařízení 09EAA084 a : Nemohou být použity současně. Rozměry v mm Spotřební materiál baterie LR6 (AA) 09EAA082-5 Papír do termotiskárny DP1-VR, 5 roliček 09EAA069D Papír do tiskárny DP1-VR, 1 rolička Prospekt DP-1VR je k dostání na vyžádání. 1 - Dolní mez 2 - Vstupní hodnoty 3 - hodnot 4 - Horní mez 5 - Index způsobilosti procesu 6 - Aritm. průměr 7 - Rozsah měření 8 - rozdělení histogramu 9 - Horní kontrolní mez (x diagram) 10 - Dolní kontrolní mez (x diagram) 11 - Horní kontrolní mez (R diagram) 12 - Dolní kontrolní mez (R diagram) 20 Všechny výrobky jsou určeny k prodeji konečným

8 Propojovací kabely DIGIMATIC DIGIMATIC měřicí přístroje vyžadují k zahájení přenosu dat jedno z následujících: 1. Nožní spínač 2. Tlačítko DATA na měřidle (je-li součástí) 3. Požadavek na data z PC 4. Propojovací kabel s tlačítkem DATA (je-li připojitelný k měřicímu zařízení) Tyto datové propojovací kabely umožňují propojení měřicích zařízení s výstupem DIGIMATIC k PC nebo příslušnému datovému procesoru. DIGIMATIC propojovací kabely nabízejí následující výhody: Připojení měřicích zařízení Mitutoyo, které jsou vybaveny rozhraním DIGIMATIC. Lze také připojit jedno nebo více DIGIMATIC měřicích přístrojů k přídavnému zařízení, jako je DP-1VR, zobrazovací jednotky nebo DMX rozhraní (PC). / 1 m 2 m 05CZA624 05CZA IP65/66/67 ABSOLUTE DIGIMATIC Tloušťkoměry (Série 547) IP65/66/67 ABSOLUTE DIGIMATIC Posuvná měřítka (Série 500, 550, 551, 573) IP65/66/67 ABSOLUTE DIGIMATIC Lineární pravítka (Série 572) IP65/66/67 ABSOLUTE DIGIMATIC Hloubkoměry (Série 571) ABSOLUTE DIGIMATIC Úchylkoměry IDS/IDC (Série 543) ABSOLUTE DIGIMATIC Úchylkoměry IDU (Série 575) ABSOLUTE DIGIMATIC Tloušťkoměry (Série 547) DIGIMATIC Dílenská posuvná měřítka (Série 552) ABSOLUTE DIGIMATIC Posuvná měřítka (Série 500, kromě modelů s IP65/66/67) ABSOLUTE DIGIMATIC Posuvná měřítka (Série 550, 551, 573) DIGIMATIC Výškoměry a orýsovací přístroje (Série 192, 570) ABSOLUTE DIGIMATIC Hloubkomšry (Série 547) Přenosné tvrdoměry (Série 811) ABSOLUTE DIGIMATIC Dutinoměry (Série 511) ABSOLUTE DIGIMATIC Hloubkoměry (Série 571, kromě modelů s IP65/66/67) ABSOLUTE DIGIMATIC Lineární pravítka (Série 572, kromě modelů IP65/66/67) ABSOLUTE DIGIMATIC Vestavné mikrometrické hlavice (Série 164) S tlačítkem DATA a šroubky Přímý Zahnutý dozadu Pravý Levý S tlačítkem data 05CZA662 05CZA DIGIMATIC Třmenové mikrometry s IP65 (Série 293, 331, 340, 342, 695) DIGIMATIC Přesné třídotykové dutinoměry HOLTEST (Série 468) ABSOLUTE DIGIMATIC Quick třmenové mikrometry (Série 227, 293) DIGIMATIC Třmenové mikrometry (Série 293, 314, 317, 323, 324, 326, 331, 340, 342, 343, 369, 389, 395, 406, 422) DIGIMATIC Vestavné mikrometrické hlavice (Série 164, 350) DIGIMATIC Standardní třmenové mikrometry (Série 121) DIGIMATIC Hloubkoměry (Série 329) DIGIMATIC Přesné dvoudotekové mikrometrické odpichy (Série 345) DIGIMATIC Přesné dvoudotekové mikrometrické odpichy (Série 337, 339) ABSOLUTE DIGIMATIC BOREMATIC (Série 568) Mikrometrické výškoměry Heightmaster (Série 515) Tvrdoměry Wizhard (Série 810) Tvrdoměry Micro Vickers HM/HV (Série 810) ABSOLUTE DIGIMATIC Úchylkoměry ID-F/ID-H (Série 543) Přenosné přístroje na měření povrchu Drsnoměry SJ-210/310/411/412 (Série 178) Měřicí projektory PJ-Série (Série 303) Měřicí projektory PH-Série (Série 172) Mikrometrické výškoměry CERA Heightmaster (Série 515) Lineární výškoměry a výškoměry QM-Série (Série 518) Countery lineárních snímačů (Série 542) LSM-6000 Countery pro laserové skenovací mikrometry (Série 544) Laserové skenovací mikrometry LSM-9506 DIGIMATIC Multi-jednotky (Série 572) Tvrdoměry MVK-H (Série 810) DIGIMATIC Port pro country lineárních pravítek 21EAA194 21EAA190 ABSOLUTE DIGIMATIC Úchylkoměry ID-N/ID-B (Série 543) 21EAA210 21EAA211 ABSOLUTE DIGIMATIC Úchylkoměry ID-N/ID-B (Série 543) s terminálem pro nulování S tlačítkem DATA a šroubky 6 pinů Stejné konektory na obou koncích 21

9 Prodlužovací kabely DIGIMATIC Tyto prodlužovací kabely umožňují prodloužení DIGIMATIC propojovacích kabelů až na 14 m, např. pro zvětšení pracovní vzdálenosti mezi měřicím přístrojem a externím zařízením, např. PC nebo tiskárnou DP-1VR DIGIMATIC kabel, ploché provedení, 10- pinů, 1 m DIGIMATIC kabel, ploché provedení, 10 pinů, 2 m 63AAA036 DIGIMATIC measurement devices with data output DIGIMATIC transmitters or Digimatic Miniprocessor DIGIMATIC Signal cable to the measuring instruments 1 m or 2 m No. 63AAA034 5 m No. 63AAA035 8 m No. 63AAA m DIGIMATIC Signal cable No m No m Délka [m] 63AAA AAA AAA Všechny výrobky jsou určeny k prodeji konečným

10 USB Input Tool (DIGIMATIC USB kabely) Délka kabelu Výstup Kompatibilní OS Maximum připojitelných zařízení 2 m USB (HID/VCP) Windows 2000 Professional ( SP4), Windows XP Professional ( SP2), Windows XP Home Edition ( SP2), Windows Vista /7 (32bit,64bit), Windows 8, 8.1, 10 (32bit,64bit) Microsoft Windows 2000, XP: 100 zařízení Windows Vista, 7, 8, 8,1, 10: 20 zařízení T Nožní spínač 06ADV384 USB Input Tool Direct, Adaptér nožního spínače 06AFM386 USB-ITPAK Verze 2.1 Série 06AFM Vstupní nástroj umožňující přímé připojení DIGIMATIC měřicích přístrojů k USB rozhraní bez potřeby dalšího softwaru. Kabely USB Input Tool nabízí následující výhody: Měřená data jsou převáděna do klávesnicového kódu, což umožňuje interakci s jakýmkoliv programem pracujicím se zadáváním přes klávesnici (HID). Možnost připojení přes USB s pevným přiřazením COM portu v Microsoft Windows jako identifikovatelný kanál (VCP). Pomocí USB-ITPAK softwaru lze snadno vytvořit sešit v Microsoft Excelu. Více-kanálové zadávání pro měření hodnot, např. Microsoft Excel. Kabely mohou být uspořádány za sebou přes standardní USB HUB. Obj č T a 06ADV384 06AFM380A Běžný USB Hub 06AFM380B USB Propojovací kabely Model Označení 06AFM380A A IP USB Input Tool kabel, přímé provedení s tlačítkem DATA (2 m), např. pro posuvná měřítka s ochranou IP67 06AFM380B B IP USB Input Tool kabel, provedení dozadu s tlačítkem DATA (2 m), např. pro mikrometry s ochranou IP65 06AFM380C C Kabel USB Input Tool, přímé provedení s tlačítkem DATA (2m), např. pro normalizovaná Absolute posuvná měřítka 06AFM380D D USB kabel, ploché provedení (2m), např. pro úchylkoměry IDH/IDF 06AFM380E E USB kabel, kulaté provedení (2m), např. pro Quick Mikrometr 06AFM380F F USB kabel, přímé provedení (2m), např. pro úchylkoměry IDC/IDS 06AFM380G G IP USB propojovací kabel IDN/IDB (2m) Výhody nového Digimatic USB propojení Aplikace Poloha Software USB-ITPAK Formát dat Poznámky 06AFM380C 06AFM380D Libovolný software, který očekává kód klávesnice Pouze USB připojení zařízení vyžaduje kabel pro vedení signálu. Software není vyžadován. Měřené hodnoty ve formátu klávesnice (HID = Human Interface Device) Nožní spínač není možné připojit. 06AFM380E 06AFM380F Komerční statistický software, např. Mitutoyo MeasurLink USB vstup propojovacích kabelů přístrojů a software USB ITPAK jsou vyžadovány. Pro každý měřicí přístroj (kabel) je pevně přiřazen virtuální COM port, generovaný pouze jednou; poté se software USB IT PAK stává neaktivním. Specifikace MUX-10 (např. 01A+138,626) s pevným přiřazením COM portu jako identifikačního kanálu 06AFM380G Pomocný software očekávajicí kód klávesnice např. Word, txtformát - Připojené měřicí přístroje a nožní spínač jsou vybrány a přiřazeny. - Koncovka je stanovena. - Procedura je zaregistrována jako program dílu. Přenos měřené hodnoty v textovém formátu (VCP = jako virtuální COM port) Naskenujte QR kód pomocí Vašeho mobilního zařízení a podívejte se na videa s našimi výrobky na YouTube Microsoft Excel - Připojené měřicí přístroje a nožní spínač jsou vybrány a přiřazeny. - Organizované provádění tabulek v Microsoft Excelu, tj. přenesení a zapsání naměřené hodnoty do předem definovaných buněk. Microsoft Excelovský formát měřicího protokolu a sekvence znaků max. 31 znaků (např. zadání textu) 23

11 USB-ITPAK Série 06AFM USB-ITPAK je software pro nastavení a sběr dat z měřicích přístrojů s DIGIMATIC/DIGIMATIC 2 výstupem pro zadávání do Microsoft Excelu. K posílání dat do Microsoft Excelu lze použít kabely USB Input Tool Direct, U-WAVE bezdrátový komunikační systém a USB adaptér pro nožní spínač. 06AFM Označení Software USB-ITPAK s licenčním klíčem Data request Data cancellation OK 4 X NG H Y Excel Table A B C D E F 1 Setting Dimension X Dimension Y Dimension H External Appearance OK OK NG Sekvenční měření: 1: Mikrometr pro průměry X a Y; 2: Posuvné měřítko pro měření výšky H; 3: Kontrola atributy OK/n.OK s nožním spínačem, např. škrábance na povrchu; 4: Standardní USB-Hub; 5: Směr měření; 6: Č. měřeného dílu 7: Výsledek měření X/Y; 8: Výsledek měření H; 9: Vyhodnocení OK/n.OK (např. škrábance) Kompatibilní OS Použitelné verze MS Excelu Funkce Podporované jazyky Windows 2000 Professional ( SP4), Windows XP Professional ( SP2), Windows XP Home Edition ( SP2), Windows Vista /7 (32bit,64bit), Windows 8, 8.1, 10 (32bit,64bit) Microsoft Excel 2000/2002/2003/2007/2010/2013/ nastavení vstupu do Microsoft Excelu (pracovní sešit, pracovní list, rozsah buňky, apod.) - sběr dat: kabely USB Input Tool Direct bezdrátový komunikační systém U- WAVE - zvolení vstupu měření (sekvenční, současné, jednotlivé) - ovládání zadávání dat (myš, nožní spínač, klávesnice) - zadávání znakových řetězců nožním spínačem - funkce časovače - zadávání času měření Angličtina, Němčina, Francouzština, Italština, Španělština, Turečtina, Čeština, Polština, Maďarština, Švédština, Ruština, Japonština, Korejština, Jednoduchá Čínština, Tradiční Čínština Licenční klíč, CD se softwarem Sešit Microsoft Excelu čekajicí na data. 1 Height A B C D Data request Data cancellation A B C D E 1 Height A Height B Height C Height D Současné měření: 1: Směr měření; 2: První měření: jednou stlačit nožní spínač = 4 kompletní datové dávky; 3: Druhé měření: jednou stlačit nožní spínač = 4 kompletní datové dávky; 4: Třetí měření: jednou stlačit nožní spínač = 4 kompletní datové dávky; 5: Je čekání na další dávku měření Naskenujte QR kód pomocí Vašeho mobilního zařízení a podívejte se na videa s našimi výrobky na YouTube 24 Všechny výrobky jsou určeny k prodeji konečným

12 Bezdrátový komunikační systém na měření dat: U-WAVE Protokol bezdrátové komunikace Modulační metoda Komunikační vzdál. Komunikační rychlost [kbps] Komunikační frekvence Uživatelské pásmo Kompatibilní OS IEEE DSSS (Direct Sequence Spread Spectrum) cca 20 m při přímé viditelnosti 250 2,4 GHz (ISM: univerzální frekvenční pásmo) 15 kanálů (2,405 až 2,475 GHz v intervalech 5 MHz) Windows 2000 Professional ( SP4), Windows XP Professional ( SP2), Windows XP Home Edition ( SP2), Windows Vista, Windows 7 (32bit, 64bit), Windows 8, 8. 1, 10 (32bit, 64bit) Série 02AZD Bezdrátový komunikační systém používaný k přenosu dat z měřicích přístrojů s DIGIMATIC výstupem do PC. Odpadá potřeba nutnosti použití spousty kabelů. U-WAVE nabízí následující výhody: Komunikační vzdálenost 20 metrů. Snadný export dat do Microsoft Excel nebo jiné aplikace, přes přiložené datové rozhraní. Potvrzení přijmu přenesených dat (LED indikace, bzučák) na vysílači. Dostupný je vysílač odolný vůči vodě a oleji (stupeň ochrany IP67). Lze získat až dat přenesených jednou baterií. Podpora dat požadovaná z PC (Event Drive mód) - je dostupná na vyžádání (je vyžadován speciální software). Efektivní jestliže je obsluha zaneprázdněná měřicími přístroji nebo jestliže je přístroj instalován na těžko přístupném místě. Standardní příslušenství 02AZD770 05CZA619 05SAA217D Klip pro upevnění kabele Šroubovák Lithiová baterie CR-2032, 1 ks T Nožní spínač 02AZE200 Držák na U-WAVE-T: Obsahuje nosnou základnu, upevňovací podložky, šrouby 02NDB003 U-WAVE Event Drive, 64 bitová verze 63BAA057 U-WAVE T adaptér externího napájení 06AFM386 USB-ITPAK Verze 2.1 Spotřební materiál 05SAA217D Lithiová baterie CR-2032, 1 ks. 02AZE200: Držák pro posuvná měřítka, mikrometry a úchylkoměry. Přijímač U-WAVE-R Označení 02AZD810D U-WAVE R + Software Software U-WAVE PAK jednotek U- WAVE-R připojitelných k PC připojitelných jednotek U-WA- VE-T Délka USB kabele [m] Rozměry (ŠxHxV) [mm] Hmotnost [g] až 16 až x 80 x 31,6 130 Přijímač U-WAVE-R Vysílač U-WAVE-T Označení Indikace přijetí dat Životnost baterie Rozměry (ŠxHxV) Hmotnost [mm] [g] 02AZD730D Model IP67 LED přenosů 44 x 29,6 x 18, AZD880D Standardní model LED a bzučák přenosů 44 x 29,6 x 18,5 23 Vysílač U-WAVE-T *Event Drive mód snižuje životnost baterie. S napájecím adaptérem (obj. č. 63BAA057) může sloužit jako zdroj externího napájení. Naskenujte QR kód pomocí Vašeho mobilního zařízení a podívejte se na videa s našimi výrobky na YouTube 25

13 Datové kabely pro U-WAVE Série 02AZD / 02AZE Propojovací kabely používané k připojení měřicích přístrojů k jednotce U-WAVE-T. Vhodný kabel, od A do G - 7 druhů, vyberte tak, aby vyhovoval Vašemu měřicímu přístroji. 02AZD790A Posuvné měřítko Super s kabelem 02AZD790A 02AZD790B QuantuMike Mikrometr s kabelem 02AZD790B Kabel s připojením nožního spínače 02AZD790C Kabel bez možnosti připojení nožního spínače 1 Kabely bez možnosti připojení nožního spínače Model Označení 02AZD790A A IP U-WAVE rovný propojovací kabel s tlačítkem DATA, např. pro posuvná měřítka s ochranou IP67 02AZD790B B IP U-WAVE propojovací kabel v provedení s tlačítkem DATA, např. pro mikrometry s ochranou IP65 02AZD790C C U-WAVE kabel, přímé provedení s tlačítkem DATA, např. pro ABS Posuvná měřítka 02AZD790D D U-WAVE signální kabel, ploché provedení, např. pro úchylkoměry IDH / IDF 02AZD790E E U-WAVE signální kabel, kulaté provedení, např. pro Quick Mikrometr 02AZD790F F U-WAVE signální kabel, přímé provedení, např. pro úchylkoměry IDC/IDS 02AZD790G G IP U-WAVE propojovací kabel IDN/IDB 2 Kabely s možnosti připojení nožního spínače Model Označení 02AZE140A A IP U-WAVE rovný propojovací kabel s tlačítkem DATA/konektorem nožního spínače, např. pro posuvná měřítka s ochranou IP67 02AZE140B B IP U-WAVE rovný propojovací kabel s tlačítkem DATA/konektorem nožního spínače, např. pro posuvná měřítka s ochranou IP65 02AZE140C C U-WAVE kabel, přímý s tlačítkem DATA a konektorem pro nožní spínač, např. pro ABS Posuvná měřítka 02AZE140D D U-WAVE kabel, plochý s konektorem pro nožní spínač, např. pro úchylkoměry IDH/IDF 02AZE140E E U-WAVE kabel, kulatý s konektorem pro nožní spínač, např. pro Quick Mikrometr 02AZE140F F U-WAVE kabel, přímý s konektorem pro nožní spínač, např. pro úchylkoměry IDC/IDS 02AZE140G G IP U-WAVE propojovací kabel IDN/IDB s konektorem pro nožní spínač ABSOLUTE Posuvné měřítko s kabelem 02AZD790C DIGI. Úchylkoměr ID-H s kabelem 02AZD790D Quick Mikrometr s kabelem 02AZD790E 02AZD790D 02AZD790E 02AZD790F 7 typů konektoru (A) (D) (E) (B) (F) (C) (G) Nožní spínač (volitelné) T DATA DATA cca 500 mm cca 80 mm 160 mm Obr. 1 Standardní provedení propojovacího kabelu cca 80 mm Konektor připojen k U-WAVE-T dvěma šrouby DIGIMATIC Výškoměr s kabelem 02AZD790F 02AZD790G Obr. 2 Propojovací kabel pro nožní spínač ABS DIGIMATIC Úchylkoměr ID-N s kabelem obj. č. 02AZD790G 26 Všechny výrobky jsou určeny k prodeji konečným

14 USB Input Tool Rozměry (ŠxHxV) 38 x 64 x 21 mm Délka kabelu 1 m Napájení Busové napájení Max. připojitelných Microsoft Windows 2000, zařízení XP: 100 zařízení Windows Vista, 7, 8, 8. 1, 10: 20 zařízení Kompatibilní OS Microsoft Windows 2000, XP, Vista, 7, 8, 8. 1, 10 (32bit, 64bit) 06AFM386 USB-ITPAK Verze T Nožní spínač Série Klávesnicové rozhraní Input Tool je rozhraní umožňující přímé připojení měřicích zařízení vybavených rozhraním DIGIMA- TIC k rozhraní USB, bez potřeby dalšího softwaru. USB Input Tool Direct nabízí následující výhody: Naměřené hodnoty jsou převáděny do klávesnicových kódů zajišťující interakci s jinými programy pracujícími s klávesnicovým zadáním (HID). Umožňuje také přímé připojení k USB rozhraní s pevným nastavení COM portu v operačním systému Microsoft Windows jako kanálu (VCP) identifikovaného pouze pomocí softwaru USB IT- PAKu. Pomocí softwaru USB IT-PAK lze jednoduše vytvářet sešity formátu Microsoft Excel Vstup dat Výstup dat x Digimatic USB Virtuální COM-Port (VCP) s USB IT-PAKem, USB klávesnicový signál (HID) Výstupní desetinný oddělovač Napodobuje místní nastavení Konektor nož. sp. Hmotnost [kg] Ano 0,56 DMX-3T / FS2 USB Rozměry (ŠxHxV) 112 x 122 x 45 mm Funkce časovače 0-99s (krok po 1s) nebo 0-99min Napájení 5V z USB Kompatibilní OS Microsoft Windows 2000, XP, Vista, 7, 8, 8. 1, 10 (32bit, 64bit) Max. množství 3 pomocí volitelného kabelu zapojitelných rozhraní Klávesnicové rozhraní DMX-3 T/FS2 USB je interface pro přenos měřených hodnot z měřicích zařízení s rozhraním "DIGIMATIC" do PC. Naměřené hodnoty jsou převedeny do kódů klávesnice, což umožňuje interakci s programem pracovat pomocí zadávání klávesnice bez ohledu na operační systém. USB rozhraní datových převodů umožňují přímý vstup naměřených hodnot do tabulky T Nožní spínač 63AAA105 Kabel rozhraní Link (300 mm) 63AAA041 Zadní panel Vstup dat Výstup dat Výstupní desetinný oddělovač 63AAA041 3 x Digimatic USB klávesnicový signál (HID) Konektor nož. sp. Hmotnost [g] Tečka nebo čárka (přepínatelné) Ano

15 DMX-1 DMX-1 D-SUB9 sériové rozhraní je mikrořídící rozhraní pro připojení jednoho měřidla s DIGIMATIC rozhraním k PC s rozhraním RS-232C. DMX-1 nabízí následující výhody: Jednoduché připojení měřidla k počítačovému sériovému portu RS-232C. Přístroj pracuje bez dalšího napájení. Pro napájení jsou nutné vodiče Handshake RTS a DTR. Vstup dat Výstup dat 63AAA029 1 x Digimatic RS-232C Rozhraní propojo. kabele Pro seriový kabel D- SUB 9 Konektor nož. sp. Přenosová rychlost dat. bitů stoppbitů Parita Ano Žádná Rozměry (ŠxHxV) T 63AAA x 62 x 18 mm Nožní spínač Propojovací kabel RS-232C, DSub9- DSub9, 2m DMX-1 USB DMX-1 USB je mikro-řídicí interface pro připojení jednoho měřidla s DIGIMATIC rozhraním k počítači přes USB rozhraní. Přístroj se hlásí na počítači jako virtuální COM-PORT (VCP) rozhraní. 63AAA029 Rozměry (ŠxHxV) Kompatibilní OS 33 x 57 x 20 mm Microsoft Windows 2000, XP, Vista, 7, 8, 8. 1, 10 (32bit, 64bit)* USB kabelu (1,8 m), ovladače softwaru až do Windows 7* 63AAA040 Vstup dat Výstup dat 63AAA040 1 x Digimatic USB virtuální COM-Port (VCP) Zadní panel Rozhraní propojo. kabele Konektor nož. sp. Přenosová rychlost dat. bitů stoppbitů Parita USB Ano Žádná T Nožní spínač * Ovladač softwaru pro Windows 8, 8. 1, 10: Ke stažení na (vyžadována registrace). DMX-2 S DMX-2 S D-SUB5 sériové rozhraní je mikrořídící rozhraní, které umožňuje připojení dvou měřicích přístrojů s DIGIMATIC výstupem k počítači přes RS-232 C sériový port počítače. DMX-2 S nabízí následující výhody: Jednoduché připojení dvou měřidel k počítači přes sériový port RS-232 C. Přístroj pracuje bez nutnosti externího zdroje napájení. Pouze vodiče RTS a DTR jsou pro napájení nutné. Rozměry (ŠxHxV) 58 x 62 x 18 mm T Nožní spínač 63AAA028 Adaptér D-SUB25 - D-SUB9 63AAA108 RS-232C sériový kabel D-SUB 9/D-SUB 25 pro připojení k počítači, 2m 63AAA038 Příklad použití s nožním spínačem (volitelné příslušenství) Vstup dat Výstup dat 63AAA038 2 x Digimatic RS-232C Rozhraní propojo. kabele Pro seriový kabel D-SUB 25 Konektor nož. sp. Přenosová rychlost dat. bitů stoppbitů Parita Ano Žádná 28 Všechny výrobky jsou určeny k prodeji konečným

16 DMX-2 USB Rozměry (ŠxHxV) 61 x 76 x 35 mm Kompatibilní OS Microsoft Windows 2000, XP, Vista, 7, 8, 8. 1, 10 (32bit, 64bit)* Výstupní desetinný Tečka nebo čárka oddělovač (HID) Včetně USB kabelu (1,8 m), ovladače softwaru až do Windows 7* DMX-2 USB je mikro-řídicí interface pro připojení dvou měřidel s DIGIMATIC rozhraním na počítač přes USB rozhraní. Nabízí následující výhody. Přístroj se hlásí na počítači jako virtuální rozhraní COM port (VCP) nebo jako klávesnice (HID). K dispozici má přepínač módu pro snadné přepínání mezi klávesnicovým formátem (HID) a virtuálním COM-PORTEM (VCP) T Nožní spínač * Ovladač softwaru pro Windows 8, 8. 1, 10: Ke stažení na (vyžadována registrace). 63AAA037 Zadní panel Vstup dat Výstup dat 63AAA037 2 x Digimatic USB virtuální COM port (VCP) USB klávesnicový signál (HID) (přepínatelné na krabičce) Konektor nož. sp. Ano Pro USB kabel Rozhraní propojo. kabele Přenosová rychlost dat. bitů stoppbitů Parita Žádná DMX-3 USB Rozměry (ŠxHxV) Kompatibilní OS T 63AAA x 128 x 55 mm Microsoft Windows 2000, XP, Vista, 7, 8, 8. 1, 10 (32bit, 64bit)* Včetně USB kabelu (1,8 m), ovladače softwaru až do Windows 7*, síťového adaptéru (pouze pro sériový kabel) Nožní spínač Propojovací kabel RS-232C, DSub9- DSub9, 2m * Ovladač softwaru pro Windows 8, 8. 1, 10: Ke stažení na (vyžadována registrace). DMX-3 3 kanálové USB VCP rozhraní / D-SUB9 sériové rozhraní je mikrořídící rozhraní, které umožňuje připojení tří měřicích přístrojů s DIGIMATIC výstupem k počítači přes RS-232 C sériový port nebo USB port. DMX-3 USB nabízí následující výhody: Jestliže je použit USB výstup, chová se zařízení jako virtuální COM port (VCP) rozhraní počítače. Napájení je prováděno pomocí síťového AC/DC adaptéru (standardní příslušenství), požadované pouze pro propojovací sériový kabel D-Sub 9. Zadní panel 63AAA039 Vstup dat Výstup dat 63AAA039 3 x Digimatic USB virtuální COM port (VCP), RS-232C Rozhraní propojo. kabele Pro seriový kabel D-SUB 9 pro USB kabel, provedení B Konektor nož. sp. Ano Přenosová rychlost 1200/9600 (nastavitelné propojkou) dat. bitů stoppbitů Parita 8 1 Žádná 29

17 MUX-10F Série 264 MUX-10F 4 kanálové D-SUB9 sériové rozhraní je mikro-řídicí rozhraní pro připojení 4 měřicích přístrojů s DIGIMATIC výstupem do RS-232C sériového portu počítače. Umožňuje připojení 4 měřicích přístrojů do RS-232C sériového portu počítače. Rozměry (ŠxHxV) T 63AAA027 91,4 x 92,5 x 50,4 mm Včetně síťového adaptéru Nožní spínač Propojovací kabel RS-232C, DSub9- DSub9, 2m D Zadní panel Vstup dat Výstup dat D 4 x Digimatic Přes rozhraní RS-232C (D-SUB 9P konektory) D-SUB 9 Rozhraní propojo. kabele Konektor nož. sp. Ano Přenosová rychlost 300, 600, 1200, 2400, 9600, dat. bitů stoppbitů Parita 8 1 Žádná DMX-8/2 DMX-8/2 8 kanálové D-SUB9 sériové rozhraní je mikrořídící rozhraní pro připojení osmi měřidel s výstupem DIGIMATIC k PC s rozhraním RS-232C. Model DMX-8/2 poskytuje napájení a tlačítko ABS/NULOVÁNÍ pro ovládání série 575 ABS Lineárních snímačů. Rozměry (ŠxHxV) Napájení T 63AAA x 204 x 66 mm V 50Hz Včetně napájecího kabelu Nožní spínač Propojovací kabel RS-232C, DSub9- DSub9, 2m 63AAA033 Zadní panel Vstup dat Výstup dat 63AAA033 8 x Digimatic RS-232C Rozhraní propojo. kabele Pro seriový kabel D- SUB 9 Konektor nož. sp. Přenosová rychlost dat. bitů stoppbitů Parita Ano Žádná DMX-16 / DMX-16C DMX-16/16C je mikro-řídící rozhraní pro připojení 16 měřicích zařízení s DIGIMATIC výstupem k RS-232C rozhraní počítače. DMX-16C se vyznačuje funkcí integrovaného mikroprocesoru pro zpracování dat, umožňuje současný vstup a výstup ze všech měřicích přístrojů a zvyšuje rychlost zpracování dat. DMX-16 a DMX-16C může sloužit jako napájecí a ABS/NULOVACÍ tlačítko k ovládání série 575 ABS Lineárních pravítek. Poznámka Model Vstup dat 63AAA026 63AAA106 postupný příjem dat současný příjem dat DMX-16 DMX-16C Výstup dat RS-232C RS-232C Pro seriový kabel D- SUB 9 Pro seriový kabel D- SUB 9 Rozhraní propojo. kabele Konektor nož. sp. Přenosová rychlost dat. bitů stoppbitů Ano Ano Parita 16 x Digimatic Žádná 16 x Digimatic Žádná Napájení Rozměry (ŠxHxV) T 63AAA027 Zadní panel V 50 Hz 225 x 204 x 75 mm Včetně napájecího kabelu Nožní spínač Propojovací kabel RS-232C, DSub9- DSub9, 2m 30 Všechny výrobky jsou určeny k prodeji konečným

18 DMX-3-2 USB Rozměry (ŠxHxV) Funkce časovače Mitutoyo měřicí přístroje s RS232C výstupem Kompatibilní OS Výstupní desetinný oddělovač (HID) Max. množství zapojitelných rozhraní T 63AAA x 128 x 55 mm Interval 0-99s nebo 0-99 min KA-Counter Úhloměr série 950 EH, EF, EV-Countery DP1-VR Lineární výškoměr LH-600 QM-Data 200 Litematic VL-50 Laserový skenovací mikrometr LSM Lineární výškoměr QM-Height Série MF-Mikroskopů Měřicí projektory PJ-A3000 Měřicí projektory PJ-H30 Úchylkoměry ID-H Microsoft Windows 2000, XP, Vista, 7, 8, 8. 1, 10 (32bit, 64bit)* Tečka nebo čárka 3 přes kabel Link (vol. příslušenství) Včetně USB kabelu (1,8 m), ovladače softwaru až do Windows 7* Nožní spínač Kabel rozhraní Link (300 mm) * Ovladač softwaru pro Windows 8, 8. 1, 10: Ke stažení na (vyžadována registrace). DMX-3-2 USB je tříkanálové USB rozhraní pro připojení tří měřicích přístrojů s výstupem DIGIMATIC a dvou přístrojů s výstupem RS-232 C (např. Mitutoyo QM-Data 200) k počítači přes USB rozhraní. DMX-3-2 USB nabízí následující výhody: Možnost připojení z více než 70 měřicích přístrojů s RS-232 C výstupem (Mitutoyo stejně jako ostatní výrobci) k tomuto rozhraní (seznam je dostupný na vyžádání). Rozhraní převádí různé signály z připojených měřicích přístrojů do stejného formátu: klávesnicový signál (HID) nebo virtuální COM port MUX-10 nebo MUX-50 (VCP). 63AAA042 Vstup dat Výstup dat 63AAA042 3 x Digimatic 2 x RS232C USB virtuální COM port (VCP), USB klávesnicový signál (HID) Konektor nož. sp. Zadní panel Rozhraní propojo. kabele Přenosová rychlost dat. bitů stoppbitů Parita Ano USB Žádná DIGIMATIC Timerbox Rozměry (ŠxHxV) Napájení 55 x 58 x 31 mm Síťový adaptér 10 V, 120mA nebo přes USB port 1s-99h 59 min 59s (100h) Funkce časovače Časová ±8s/24h tolerance Včetně : - Propojovacího kabelu USB (0,8 m) - Síťového adaptéru - Kabelu TTB1 pro nožní spínač (0,52 m) Hmotnost 84 g Připojení Timerboxu do konektoru nožního spínače Mitutoyo rozhraní, umožňuje spustit přenos hodnot založený na časovém intervalu. DIGIMATIC Timerbox nabízí následující výhody: Zachová původní software pro všechny aplikace. Metoda připojení do konektoru rozhraní nožního spínače: 3,5 mm TRS konektor (mono) v rozhraní nožního spínače, jako je USB Input Tool Direct. Pracuje na principu časově řízeného nožního spínače. Příklad použití s kabelem USB Input Tool 63AAA107 Příklad použití s DMX 63AAA107 31

19 DIGIMATIC Zobrazovací jednotky Série 542 Pro přístroje vybavené SPC DIGIMATIC výstupem: - Mikrometry, - Úchylkoměry, - Posuvná měřítka, - atd... Pro více informací (funkce, apod.) se podívejte na country a zobrazovací jednotky v části "Lineární snímače" D D DIGIMATIC Přístroje pro sběr a přenos dat DIGIMATIC DL-1000/1000 M jsou záznamníky sloužící k uložení naměřených hodnot získaných DIGI- MATIC měřicími přístroji a k jejich následnému přenosu do PC. Umožňují sběr dat mimo PC a jejich pozdější přenos k dalšímu zpracování na PC. Tyto DIGIMATIC Záznamníky dat nabízí následující výhody: Měřicí přístroj se SPC kabelem propojí se vstupem přístroje DL-1000/1000 M. Naměřené hodnoty se převezmou pomocí tlačítka Data na přístroji DL-1000/1000 M nebo na měřidle. Při přenosu hodnot na PC se přístroj připojí na výstup dat pomocí rozhraní měřidla na PC. Přenos hodnot z přístroje DL-1000/1000 M se provádí stisknutím tlačítka Data, nožního spínače na interfacu nebo příkazem příslušného softwaru. Při přenosu naměřených hodnot na interface měřidla se DL-1000/1000 M chová jako měřicí přístroj Mitutoyo DIGIMATIC. Hodnoty se mohou předávat také přímo připojené tiskárně se sériovým rozhraním DIGIMATIC. 63AAA031 Poznámka Model Hmotnost [g] 63AAA031 Sběr a přenos dat DL AAA032 Příklad nebo datové funkce související se sběrem a přenosem dat DL-1000 M 130 Paměť Formát dat Připojení měřidel DL-1000/1000 M: Do paměti dataloggeru lze uložit až 999 naměřených hodnot. DL-1000 M: Ovládá se vztažen ke zkouškám nebo ke znakům. Můžete načíst max. 100 znaků u 9 zkoušek. Pokud zvolíte méně znaků, máte k dispozici příslušně vyšší počet zkoušek. DL-1000 M automaticky na základě počtu znaků vypočítá, kolik zkoušek máte k dispozici. Když chcete např. měřit 10 znaků, můžete zvolit maximálně 99 zkoušek. Veškerá data se načítají, resp. vydávají ve formátu, který je kompatibilní s formátem Mitutoyo Digimatic. DL-1000/1000 M může být pro výstup naměřených hodnot připojen na všechny typy interfaců, příp. tiskáren, které připouštějí připojení měřidel kompatibilních s Mitutoyo Digimatic. Včetně 1 x 9V Lithiová baterie Kabel SPC: 10 polů na 10 polů (0,25m) DIGIMATIC kabel, ploché provedení, 10- pinů, 1 m DIGIMATIC kabel, ploché provedení, 10 pinů, 2 m 06AFM380D Kabel USB Input Tool (DIGIMATIC USB), Ploché 10-pinové provedení, 2m 32 Všechny výrobky jsou určeny k prodeji konečným

20 DIGIMATIC Přepínací panel Včetně síťového adaptéru (pouze pro obj. č ) DIGIMATIC kabel, ploché provedení, 10- pinů, 1 m DIGIMATIC kabel, ploché provedení, 10 pinů, 2 m T Nožní spínač T : Pouze pro obj. č /939 Přepínací panel je v podstatě rozvaděč, který umožňuje připojení 3-5 měřidel s DIGIMATIC výstupem na jeden miniprocesor s "DIGIMATIC" rozhraním (např. DMX-1 USB). DIGIMATIC Přepínací panel nabízí následující výhody: Připojení 3-5 měřidel s DIGIMATIC výstupem k jednomu kanálu rozhraní. Může to být buď jedna DIGIMATIC Zobrazovací jednotka nebo panel rozhraní. 63AAA Výstup dat Vstup dat Konektor nož. sp. 63AAA030 1 x DIGIMATIC (1 kanál) 5 x Digimatic Ano x DIGIMATIC (1 kanál) 3 x Digimatic Ne 1 - kabel (1 m), (2 m) Rozměry (ŠxHxV) 117 x 73 x 24 mm Se síťovým adaptérem baterie LR6 (AA) DIGIMATIC Toleranční panel Série 011 Toleranční panel umožňuje připojení měřicích přístrojů s výstupem DIGIMATIC pro vizuální vyhodnocování dobrý/zmetek. DIGIMATIC Toleranční panel nabízí následující výhody: Jednoduché připojení k měřicím přístrojům s výstupem DIGIMATIC. Jednoduché vyobrazení vyhodnocení tolerance dobrý/zmetek. Napájení pomocí síťového AC adaptéru (standardní příslušenství) nebo 2 bateriemi LR6. Nastavení tolerancí pro měřicí přístroje
