SCRUBTEC 343E P ÍRU KA UŽIVATELE FELHSZNÁLÓI ÚTMUTATÓ NÁVOD NA OBSLUHU A ÚDRŽBU PRIRO NIK ZA UPORABNIKA (2) E

Transkript

1 SCRUBTEC 343E ESKY MAGYAR SLOVENSKY SLOVENSKO P ÍRU KA UŽIVATELE FELHSZNÁLÓI ÚTMUTATÓ NÁVOD NA OBSLUHU A ÚDRŽBU PRIRO NIK ZA UPORABNIKA (2) E

2 / Model / Modell / Model / Modelo / Mudel / Modèle / Malli / Model / / Modell / Modello / Modelis / Modelis / Modell / Model / Modelo / Model / Model / / Modell / Model / Model / Model : / Typ / Typ / Type / Tipo / Tüüp / Type / Tyyppi / Type / / Típus / Tipo / Tipas / Tips / Type / Type / Tipo / Typ / Tip / / Typ / Typ / Tip / Tip : / Výrobní íslo / Seriennummer / Serienummer / Número de serie / Seerianumber / Numéro de série / Sarjanumero / Serial number / / Sorozatszám / Numero di serie / Serijos numeris / S rijas numurs / Serienummer / Serienummer / Número de série / Numer seryjny / Num r de serie / / Serienummer / Výrobné íslo / Serijska številka / Seri Numarası : / Rok výroby / Baujahr / Fabrikationsår / Año de fabricación / Väljalaskeaasta / Année de fabrication / Valmistusvuosi / Year of construction / / Gyártási év / Anno di costruzione / Pagaminimo metai / Izgatavošanas gads / Byggeår / Bauwjaar / Ano de fabrico / Rok produkcji / Anul fabrica iei / / Tillverkningsår / Rok výroby / Leto izdelave / Leto izdelave/ mal yılı :,. Níže podepsaný stvrzuje, že výše uvedený model byl vyroben v souladu s následujícími sm rnicemi a normami. Der Unterzeichner bestätigt hiermit dass die oben erwähnten Modelle gemäß den folgenden Richtlinien und Normen hergestellt wurden. Undertegnede attesterer herved, at ovennævnte model er produceret i overensstemmelse med følgende direktiver og standarder. El abajo rmante certi ca que los modelos arriba mencionados han sido producidos de acuerdo con las siguientes directivas y estandares. Allakirjutanu kinnitab, et ülalnimetatud mudel on valmistatud kooskõlas järgmiste direktiivide ja normidega. Je soussigné certi e que les modèles cidessus sont fabriqués conformément aux directives et normes suivantes. Allekirjoittaia vakuuttaa että yllämainittu malli on tuotettu seuraavien direktiivien ja standardien mukaan. Osv d ení o shod Konformitätserklärung Overensstemmelsescerti kat Declaración de conformidad Vastavusserti kaat Déclaration de conformité Yhdenmukaisuustodistus Conformity certi cate Megfelel sségi nyilatkozat Dichiarazione di conformità Atitikties deklaracija Atbilst bas deklar cija Konformitetsserti sering Conformiteitsverklaring SCRUBBER-DRYER SCRUBTEC 343E The undersigned certify that the above mentioned model is produced in accordance with the following directives and standards.. Alulírottak igazoljuk, hogy a fent említett modellt a következ irányelvek és szabványok alapján hoztuk létre. Il sottoscritto dichiara che i modelli sopra menzionati sono prodotti in accordo con le seguenti direttive e standard. Toliau pateiktu dokumentu patvirtinama, kad min tas modelis yra pagamintas laikantis nurodyt direktyv bei standart. Ar šo tiek apliecin ts, ka augst kmin tais modelis ir izgatavots atbilstoši š d m direkt v m un standartiem. Undertegnede attesterer att ovennevnte modell är produsert i overensstemmelse med fölgende direktiv og standarder. Ondergetekende verzekert dat de bovengenoemde modellen geproduceerd zijn in overeenstemming met de volgende richtlijnen en standaards. EC Machinery Directive 98/37/EC EN ISO , EN ISO , EN 294, EN 349 EC Low Voltage Directive 73/23/EEC EN , EN EC EMC Directive 89/336/EEC EN 61000, EN FAC-SIMILE Manufacturer: Alto Deutschland GmbH Authorized signatory: Dipl.-Ing. Wolfgang Nieuwkamp Date: Signature: Address: Guido-Oberdorfer-Straße 2-8 D Bellenberg Declaração de conformidade Deklaracja zgodno ci Certi cat de conformitate Överensstämmelsecerti kat Certi kát súladu Certi kat o ustreznosti Uyumluluk serti kası A presente assinatura serve para declarar que os modelos supramencionados são produtos em conformidade com as seguintes directivas e normas. Ni ej podpisany za wiadcza, e wymieniony powy ej model produkowany jest zgodnie z nast puj cymi dyrektywami i normami. Subsemnatul atest c modelul susmen ionat este produs în conformitate cu urm toarele directive i standarde.,. Undertecknad intygar att ovannämnda modell är producerad i överensstämmelse med följande direktiv och standarder. Dolu podpísaný osved uje, že hore uvedený model sa vyrába v súlade s nasledujúcimi smernicami a normami. Spodaj podpisani potrjujem, da je zgoraj omenjeni model izdelan v skladu z naslednjimi smernicami in standardi. A a ıda mzası olan ki i, yukarıda bahsedilen model cihazın a a ıda verilen direkti ere ve standartlara uygunlukta imal edildi ini onaylar.

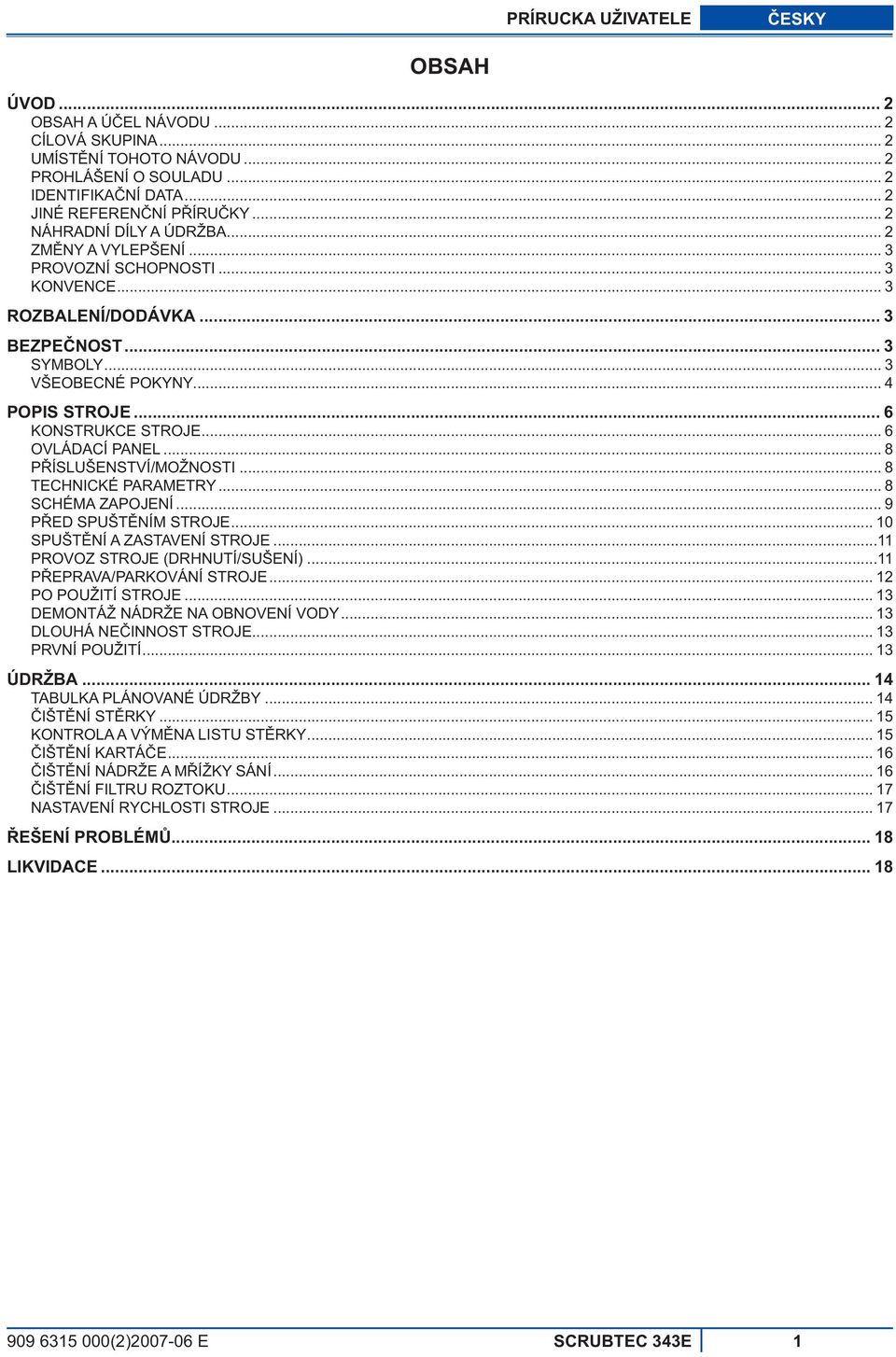

3 PRÍRUCKA UŽIVATELE ESKY OBSAH ÚVOD... 2 OBSAH A Ú EL NÁVODU... 2 CÍLOVÁ SKUPINA... 2 UMÍST NÍ TOHOTO NÁVODU... 2 PROHLÁŠENÍ O SOULADU... 2 IDENTIFIKA NÍ DATA... 2 JINÉ REFEREN NÍ P ÍRU KY... 2 NÁHRADNÍ DÍLY A ÚDRŽBA... 2 ZM NY A VYLEPŠENÍ... 3 PROVOZNÍ SCHOPNOSTI... 3 KONVENCE... 3 ROZBALENÍ/DODÁVKA... 3 BEZPE NOST... 3 SYMBOLY... 3 VŠEOBECNÉ POKYNY... 4 POPIS STROJE... 6 KONSTRUKCE STROJE... 6 OVLÁDACÍ PANEL... 8 P ÍSLUŠENSTVÍ/MOŽNOSTI... 8 TECHNICKÉ PARAMETRY... 8 SCHÉMA ZAPOJENÍ... 9 P ED SPUŠT NÍM STROJE SPUŠT NÍ A ZASTAVENÍ STROJE...11 PROVOZ STROJE (DRHNUTÍ/SUŠENÍ)...11 P EPRAVA/PARKOVÁNÍ STROJE PO POUŽITÍ STROJE DEMONTÁŽ NÁDRŽE NA OBNOVENÍ VODY DLOUHÁ NE INNOST STROJE PRVNÍ POUŽITÍ ÚDRŽBA TABULKA PLÁNOVANÉ ÚDRŽBY IŠT NÍ ST RKY KONTROLA A VÝM NA LISTU ST RKY IŠT NÍ KARTÁ E IŠT NÍ NÁDRŽE A M ÍŽKY SÁNÍ IŠT NÍ FILTRU ROZTOKU NASTAVENÍ RYCHLOSTI STROJE EŠENÍ PROBLÉM LIKVIDACE (2) E SCRUBTEC 343E 1

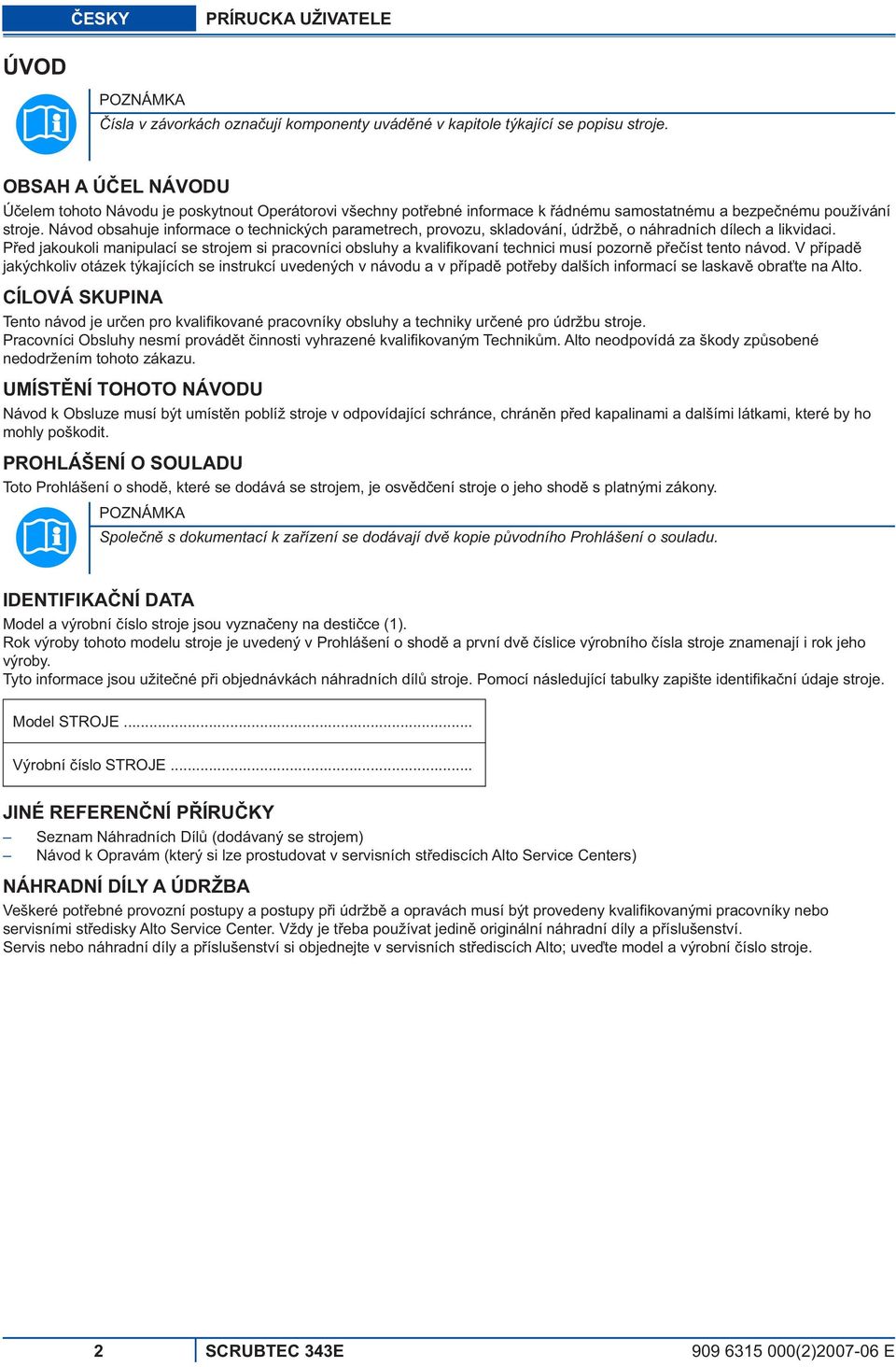

4 ESKY PRÍRUCKA UŽIVATELE ÚVOD POZNÁMKA ísla v závorkách ozna ují komponenty uvád né v kapitole týkající se popisu stroje. OBSAH A Ú EL NÁVODU Ú elem tohoto Návodu je poskytnout Operátorovi všechny pot ebné informace k ádnému samostatnému a bezpe nému používání stroje. Návod obsahuje informace o technických parametrech, provozu, skladování, údržb, o náhradních dílech a likvidaci. P ed jakoukoli manipulací se strojem si pracovníci obsluhy a kvalifi kovaní technici musí pozorn p e íst tento návod. V p ípad jakýchkoliv otázek týkajících se instrukcí uvedených v návodu a v p ípad pot eby dalších informací se laskav obra te na Alto. CÍLOVÁ SKUPINA Tento návod je ur en pro kvalifi kované pracovníky obsluhy a techniky ur ené pro údržbu stroje. Pracovníci Obsluhy nesmí provád t innosti vyhrazené kvalifi kovaným Technik m. Alto neodpovídá za škody zp sobené nedodržením tohoto zákazu. UMÍST NÍ TOHOTO NÁVODU Návod k Obsluze musí být umíst n poblíž stroje v odpovídající schránce, chrán n p ed kapalinami a dalšími látkami, které by ho mohly poškodit. PROHLÁŠENÍ O SOULADU Toto Prohlášení o shod, které se dodává se strojem, je osv d ení stroje o jeho shod s platnými zákony. POZNÁMKA Spole n s dokumentací k za ízení se dodávají dv kopie p vodního Prohlášení o souladu. IDENTIFIKA NÍ DATA Model a výrobní íslo stroje jsou vyzna eny na desti ce (1). Rok výroby tohoto modelu stroje je uvedený v Prohlášení o shod a první dv íslice výrobního ísla stroje znamenají i rok jeho výroby. Tyto informace jsou užite né p i objednávkách náhradních díl stroje. Pomocí následující tabulky zapište identifi ka ní údaje stroje. Model STROJE... Výrobní íslo STROJE... JINÉ REFEREN NÍ P ÍRU KY Seznam Náhradních Díl (dodávaný se strojem) Návod k Opravám (který si lze prostudovat v servisních st ediscích Alto Service Centers) NÁHRADNÍ DÍLY A ÚDRŽBA Veškeré pot ebné provozní postupy a postupy p i údržb a opravách musí být provedeny kvalifi kovanými pracovníky nebo servisními st edisky Alto Service Center. Vždy je t eba používat jedin originální náhradní díly a p íslušenství. Servis nebo náhradní díly a p íslušenství si objednejte v servisních st ediscích Alto; uve te model a výrobní íslo stroje. 2 SCRUBTEC 343E (2) E

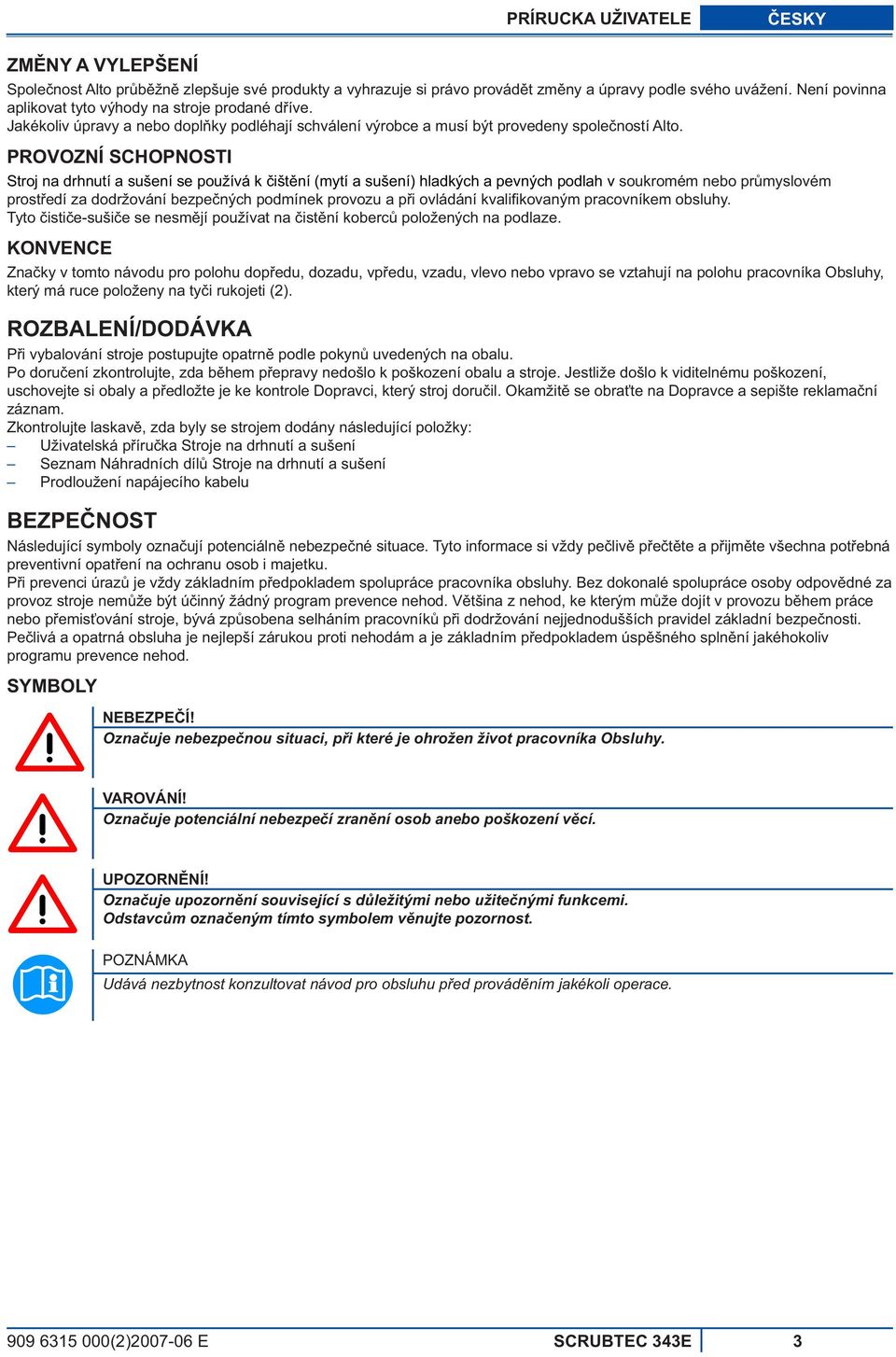

5 PRÍRUCKA UŽIVATELE ESKY ZM NY A VYLEPŠENÍ Spole nost Alto pr b žn zlepšuje své produkty a vyhrazuje si právo provád t zm ny a úpravy podle svého uvážení. Není povinna aplikovat tyto výhody na stroje prodané d íve. Jakékoliv úpravy a nebo dopl ky podléhají schválení výrobce a musí být provedeny spole ností Alto. PROVOZNÍ SCHOPNOSTI Stroj na drhnutí a sušení se používá k išt ní (mytí a sušení) hladkých a pevných podlah v soukromém nebo pr myslovém prost edí za dodržování bezpe ných podmínek provozu a p i ovládání kvalifi kovaným pracovníkem obsluhy. Tyto isti e-suši e se nesm jí používat na ist ní koberc položených na podlaze. KONVENCE Zna ky v tomto návodu pro polohu dop edu, dozadu, vp edu, vzadu, vlevo nebo vpravo se vztahují na polohu pracovníka Obsluhy, který má ruce položeny na ty i rukojeti (2). ROZBALENÍ/DODÁVKA P i vybalování stroje postupujte opatrn podle pokyn uvedených na obalu. Po doru ení zkontrolujte, zda b hem p epravy nedošlo k poškození obalu a stroje. Jestliže došlo k viditelnému poškození, uschovejte si obaly a p edložte je ke kontrole Dopravci, který stroj doru il. Okamžit se obra te na Dopravce a sepište reklama ní záznam. Zkontrolujte laskav, zda byly se strojem dodány následující položky: Uživatelská p íru ka Stroje na drhnutí a sušení Seznam Náhradních díl Stroje na drhnutí a sušení Prodloužení napájecího kabelu BEZPE NOST Následující symboly ozna ují potenciáln nebezpe né situace. Tyto informace si vždy pe liv p e t te a p ijm te všechna pot ebná preventivní opat ení na ochranu osob i majetku. P i prevenci úraz je vždy základním p edpokladem spolupráce pracovníka obsluhy. Bez dokonalé spolupráce osoby odpov dné za provoz stroje nem že být ú inný žádný program prevence nehod. V tšina z nehod, ke kterým m že dojít v provozu b hem práce nebo p emis ování stroje, bývá zp sobena selháním pracovník p i dodržování nejjednodušších pravidel základní bezpe nosti. Pe livá a opatrná obsluha je nejlepší zárukou proti nehodám a je základním p edpokladem úsp šného spln ní jakéhokoliv programu prevence nehod. SYMBOLY NEBEZPE Í! Ozna uje nebezpe nou situaci, p i které je ohrožen život pracovníka Obsluhy. VAROVÁNÍ! Ozna uje potenciální nebezpe í zran ní osob anebo poškození v cí. UPOZORN NÍ! Ozna uje upozorn ní související s d ležitými nebo užite nými funkcemi. Odstavc m ozna eným tímto symbolem v nujte pozornost. POZNÁMKA Udává nezbytnost konzultovat návod pro obsluhu p ed provád ním jakékoli operace (2) E SCRUBTEC 343E 3

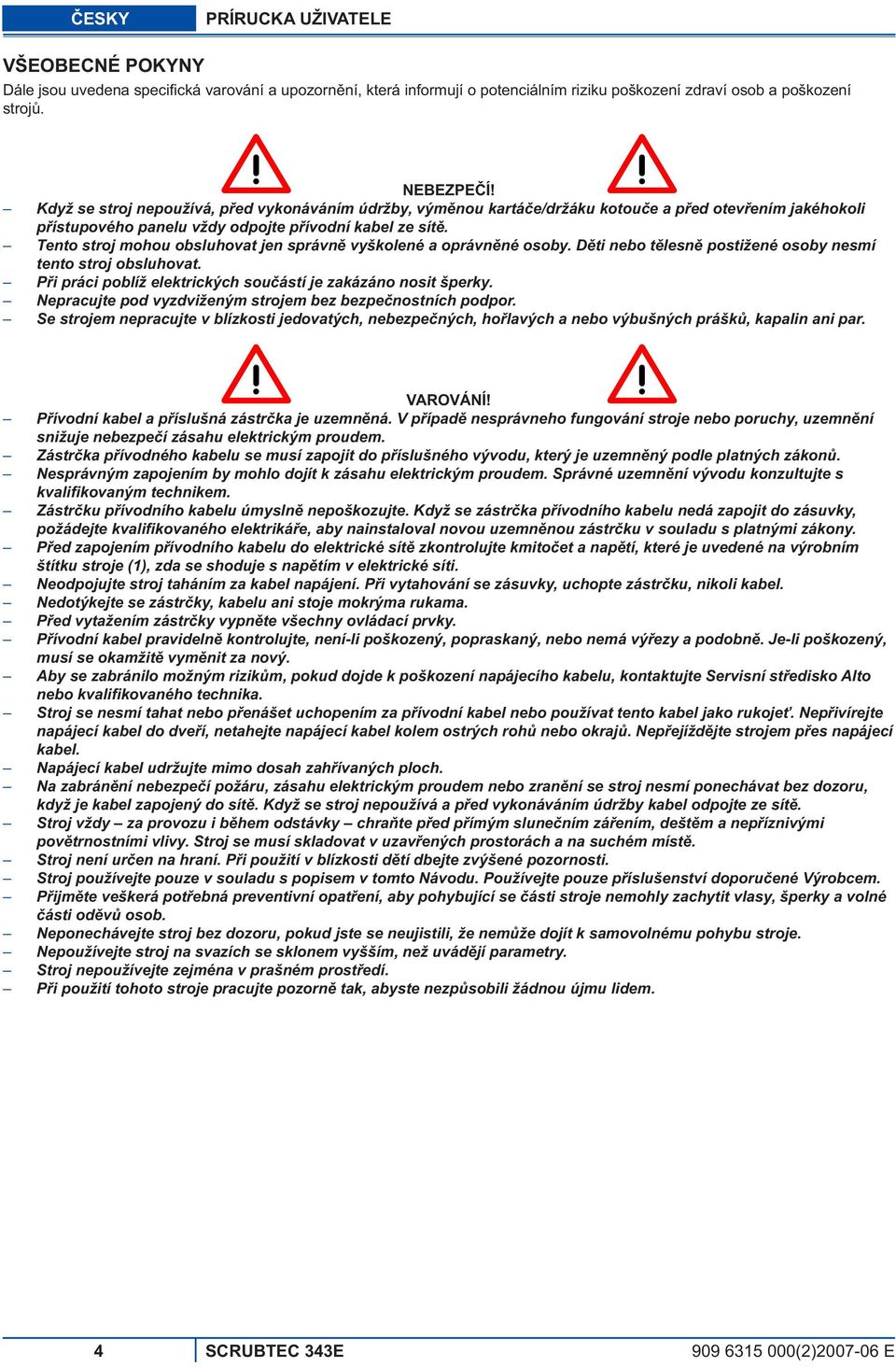

6 ESKY PRÍRUCKA UŽIVATELE VŠEOBECNÉ POKYNY Dále jsou uvedena specifi cká varování a upozorn ní, která informují o potenciálním riziku poškození zdraví osob a poškození stroj. NEBEZPE Í! Když se stroj nepoužívá, p ed vykonáváním údržby, vým nou kartá e/držáku kotou e a p ed otev ením jakéhokoli p ístupového panelu vždy odpojte p ívodní kabel ze sít. Tento stroj mohou obsluhovat jen správn vyškolené a oprávn né osoby. D ti nebo t lesn postižené osoby nesmí tento stroj obsluhovat. P i práci poblíž elektrických sou ástí je zakázáno nosit šperky. Nepracujte pod vyzdviženým strojem bez bezpe nostních podpor. Se strojem nepracujte v blízkosti jedovatých, nebezpe ných, ho lavých a nebo výbušných prášk, kapalin ani par. VAROVÁNÍ! P ívodní kabel a p íslušná zástr ka je uzemn ná. V p ípad nesprávneho fungování stroje nebo poruchy, uzemn ní snižuje nebezpe í zásahu elektrickým proudem. Zástr ka p ívodného kabelu se musí zapojit do p íslušného vývodu, který je uzemn ný podle platných zákon. Nesprávným zapojením by mohlo dojít k zásahu elektrickým proudem. Správné uzemn ní vývodu konzultujte s kvalifikovaným technikem. Zástr ku p ívodního kabelu úmysln nepoškozujte. Když se zástr ka p ívodního kabelu nedá zapojit do zásuvky, požádejte kvalifikovaného elektriká e, aby nainstaloval novou uzemn nou zástr ku v souladu s platnými zákony. P ed zapojením p ívodního kabelu do elektrické sít zkontrolujte kmito et a nap tí, které je uvedené na výrobním štítku stroje (1), zda se shoduje s nap tím v elektrické síti. Neodpojujte stroj taháním za kabel napájení. P i vytahování se zásuvky, uchopte zástr ku, nikoli kabel. Nedotýkejte se zástr ky, kabelu ani stoje mokrýma rukama. P ed vytažením zástr ky vypn te všechny ovládací prvky. P ívodní kabel pravideln kontrolujte, není-li poškozený, popraskaný, nebo nemá vý ezy a podobn. Je-li poškozený, musí se okamžit vym nit za nový. Aby se zabránilo možným rizik m, pokud dojde k poškození napájecího kabelu, kontaktujte Servisní st edisko Alto nebo kvalifikovaného technika. Stroj se nesmí tahat nebo p enášet uchopením za p ívodní kabel nebo používat tento kabel jako rukoje. Nep ivírejte napájecí kabel do dve í, netahejte napájecí kabel kolem ostrých roh nebo okraj. Nep ejížd jte strojem p es napájecí kabel. Napájecí kabel udržujte mimo dosah zah ívaných ploch. Na zabrán ní nebezpe í požáru, zásahu elektrickým proudem nebo zran ní se stroj nesmí ponechávat bez dozoru, když je kabel zapojený do sít. Když se stroj nepoužívá a p ed vykonáváním údržby kabel odpojte ze sít. Stroj vždy za provozu i b hem odstávky chra te p ed p ímým slune ním zá ením, dešt m a nep íznivými pov trnostními vlivy. Stroj se musí skladovat v uzav ených prostorách a na suchém míst. Stroj není ur en na hraní. P i použití v blízkosti d tí dbejte zvýšené pozornosti. Stroj používejte pouze v souladu s popisem v tomto Návodu. Používejte pouze p íslušenství doporu ené Výrobcem. P ijm te veškerá pot ebná preventivní opat ení, aby pohybující se ásti stroje nemohly zachytit vlasy, šperky a volné ásti od v osob. Neponechávejte stroj bez dozoru, pokud jste se neujistili, že nem že dojít k samovolnému pohybu stroje. Nepoužívejte stroj na svazích se sklonem vyšším, než uvád jí parametry. Stroj nepoužívejte zejména v prašném prost edí. P i použití tohoto stroje pracujte pozorn tak, abyste nezp sobili žádnou újmu lidem. 4 SCRUBTEC 343E (2) E

7 PRÍRUCKA UŽIVATELE ESKY Strojem nenarážejte do polic ani lešení i jiných konstrukcí; to platí zejména v p ípadech, kdy hrozí riziko pádu p edm t. Na stroj nepokládejte žádné nádoby obsahující kapaliny. Provozní teplota stroje musí být v rozp tí 0 C až +40 C. Teplota skladování musí být v rozp tí 0 C až +40 C. Relativní vlhkost vzduchu musí být mezi 30 % a 95 %. Stroj nepoužívejte jako dopravní prost edek. Nepoužívejte stroj na svazích se sklonem vyšším, než uvád jí parametry. Nenechávejte v innosti kartá /kotou, když se stroj nepohybuje, aby se p edešlo poškození podlahy. V p ípad požáru použijte k uhašení práškový hasicí p ístroj, nikoli vodní. S bezpe nostními prvky stroje a pojistkami svévoln nemanipulujte a p esn dodržujte obvyklé pokyny k údržb. Zabra te proniknutí jakýchkoli p edm t do otvor. Nepoužívejte stroj, pokud jsou otvory zanesené. Otvory vždy udržujte bez prachu, vlas i jiných cizích materiál, které by mohly snížit tok vzduchu. Nesnímejte ani neupravujte desky upevn né ke stroji. Když se p i obsluze stroje dodržují pokyny uvedené v jeho návod na obsluhu, vibrace nejsou nebezpe né. Úrove vibrací stroje je nižší než 2,5 m/s 2 (98/37/EEC - EN 1033/1995). Tento stroj nelze používat na silnicích ani ve ejných komunikacích. Pokud klesne teplota pod bod mrazu, v nujte p i p eprav stroji zvýšenou pozornost. Voda v nádrži na obnovení vody nebo v hadicích m že zamrznout a stroj tak závažn poškodit. Používejte kartá e a podložky dodané se strojem a kartá e a podložky uvedené v Návodu na Použití. P i použití jiných kartá nebo podložek m že dojít k omezení bezpe nosti. V p ípad poruchy stroje si ov te, že není zp sobena nedostate nou údržbou. Podle pot eby si vyžádejte pomoc oprávn ných pracovník oprávn ného servisního st ediska. Pokud za ízení nefunguje správn je poškozeno vykazuje únik vody nebo p ny bylo ponecháno venku vystaveno nep íznivým pov trnostním vliv m je vlhké nebo bylo upušt no do vody okamžit je vypn te a kontaktujte Servisní st edisko Alto nebo kvalifikovaného technika. Jestliže je nutné vym nit n které díly, vyžádejte si od prodejce nebo autorizovaného obchodníka ORIGINÁLNÍ náhradní díly. Chcete-li zajistit správný a bezpe ný provoz stroje, m li by plánovanou údržbu (podrobn popsanou v související kapitole tohoto návodu) provád t autorizovaní pracovníci nebo autorizované Servisní St edisko. P ed provedením jakýchkoliv údržbových prací nebo oprav si pe liv p e t te celý návod. Stroj neomývejte p ímým i tlakovým proudem vody ani roztoky látek s korozívními ú inky. Stroj musí být znehodnocen vhodným zp sobem, protože obsahuje jedovaté a škodlivé látky (elektronické sou ástky apod.), které musí být ve smyslu platných norem zneškodn né ve specializovaných st ediscích (viz kapitola Likvidace ) (2) E SCRUBTEC 343E 5

8 ESKY PRÍRUCKA UŽIVATELE POPIS STROJE KONSTRUKCE STROJE 1. Štítek s výrobním íslem/technické parametry/osv d ení o shod 2. Ty rukojeti 3. Oto né knofl íky pro nastavení sklonu ty e rukojeti 4. Ovládací pá ka proud ní roztoku 5a. Minimální poloha proud ní roztoku 5b. Maximální poloha proud ní roztoku 6. Kryt nádrže na obnovení vody 7. Zadní pomocné kole ko pro p evoz nebo parkování 8. St edová kola na pevné náprav 9. Kartá /kotou 10. Deska kartá e/kotou e 11. St rka 12. St rka sestavy ru ních kol 13. P ední list st rky 14. Zadní list st rky 15. Montážní pružiny listu st rky 16. Vyprazd ovací hadice pro obnovení vody 17. Držák vyprazd ovací hadice pro obnovení vody 18. Vyprazd ovací ventil roztoku 19. Pá ka pro zvednutí a spušt ní st rky 20. Filtr roztoku 21. Kabel napájení 22. Hadice vysava e u st rky 23. Za ízení pro p epravu/parkování 23a. Za ízení pro p epravu/parkování (zapojeno) 23b. Za ízení pro p epravu/parkování (odpojeno) 24. Polohovací kolík za ízení pro p epravu/parkování 25. Podp ra kartá e/držáku kotou e 26. Nádrž na obnovení vody 27. Nádrž na roztok a 5b a 23b S311233A 6 SCRUBTEC 343E (2) E

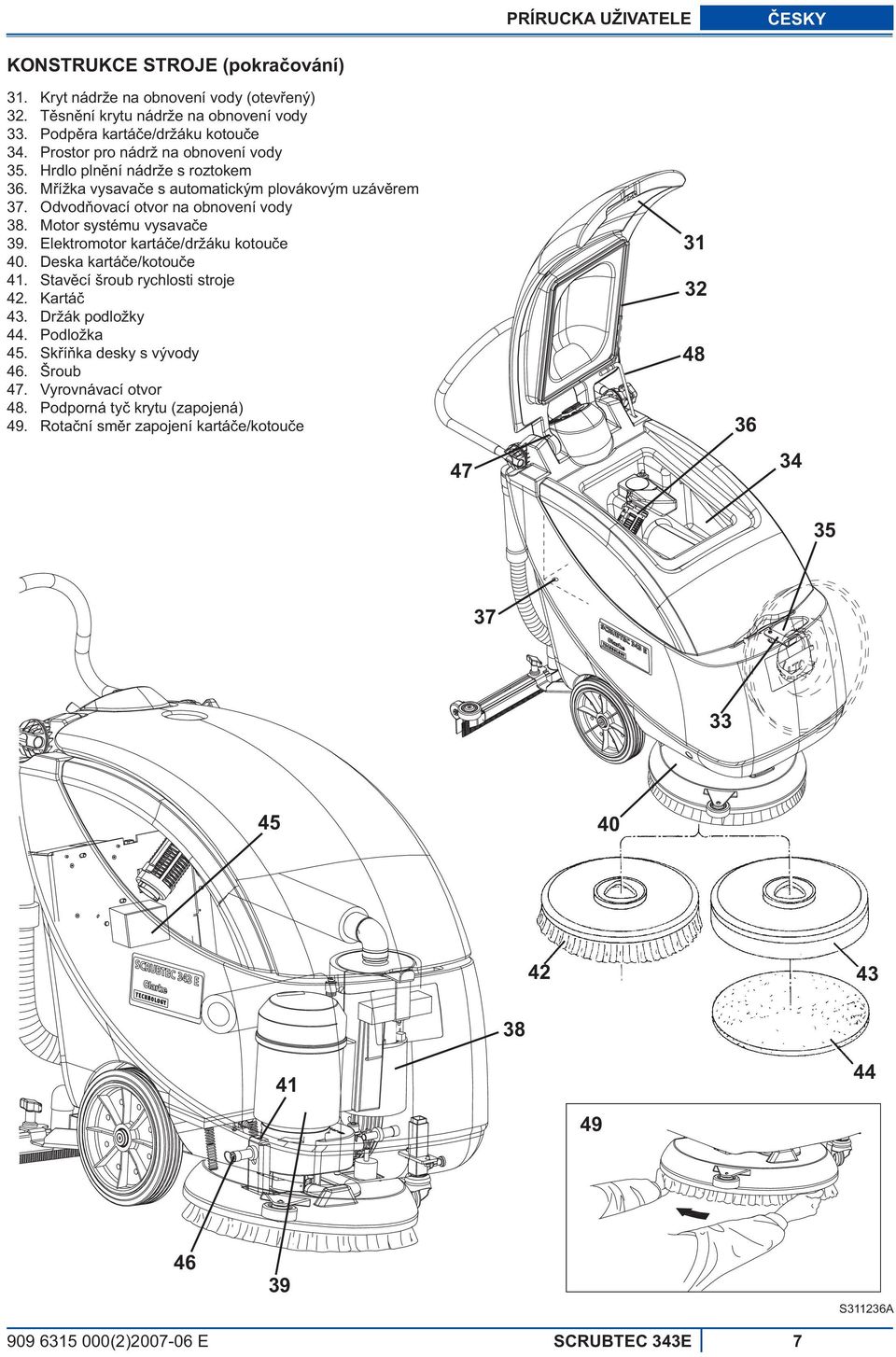

9 PRÍRUCKA UŽIVATELE ESKY KONSTRUKCE STROJE (pokra ování) Kryt nádrže na obnovení vody (otev ený) T sn ní krytu nádrže na obnovení vody Podp ra kartá e/držáku kotou e Prostor pro nádrž na obnovení vody Hrdlo pln ní nádrže s roztokem M ížka vysava e s automatickým plovákovým uzáv rem Odvod ovací otvor na obnovení vody Motor systému vysava e Elektromotor kartá e/držáku kotou e Deska kartá e/kotou e Stav cí šroub rychlosti stroje Kartá Držák podložky Podložka Sk í ka desky s vývody Šroub Vyrovnávací otvor Podporná ty krytu (zapojená) Rota ní sm r zapojení kartá e/kotou e S311236A (2) E SCRUBTEC 343E 7

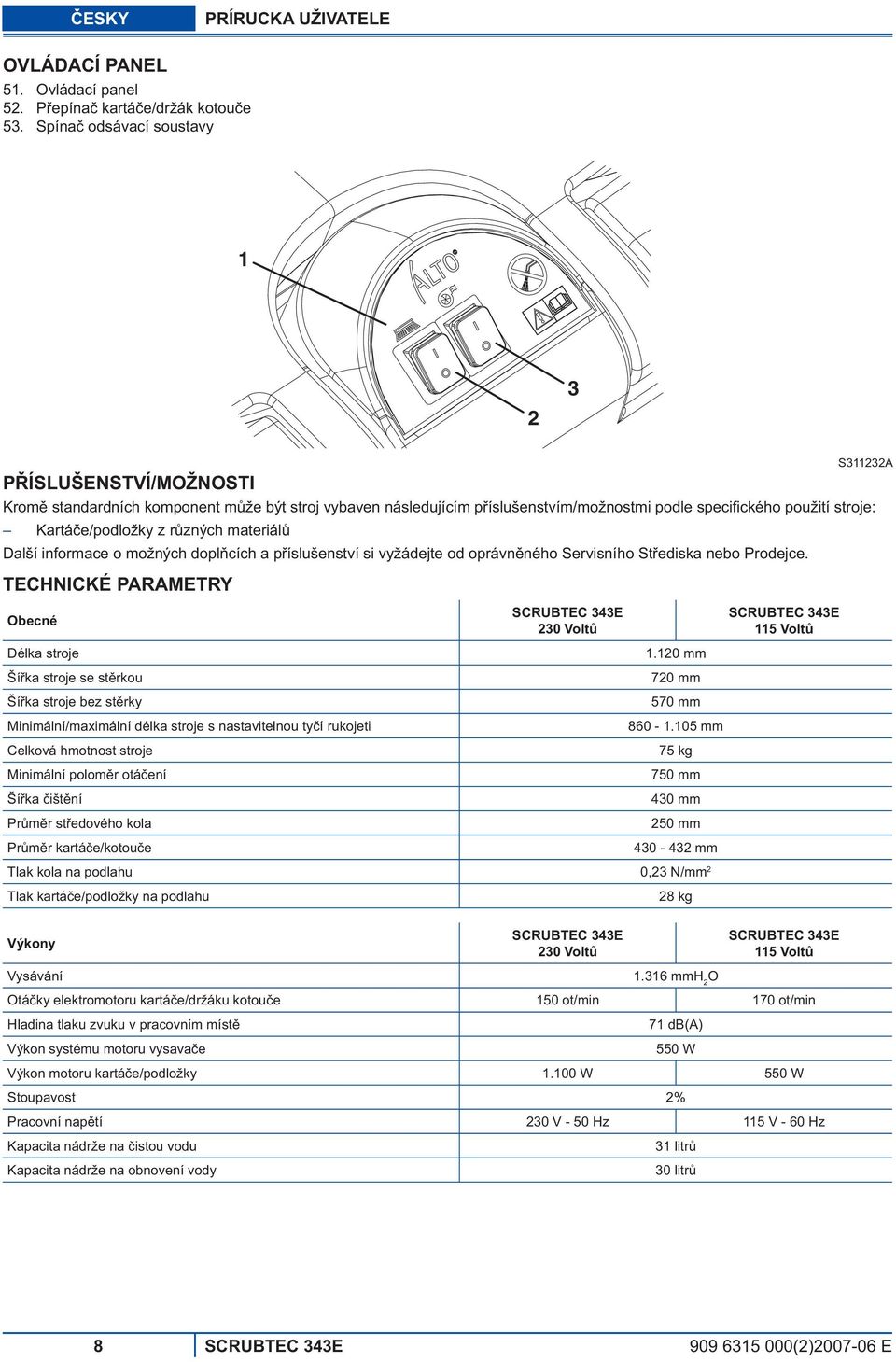

10 ESKY PRÍRUCKA UŽIVATELE OVLÁDACÍ PANEL Ovládací panel P epína kartá e/držák kotou e Spína odsávací soustavy S311232A P ÍSLUŠENSTVÍ/MOŽNOSTI Krom standardních komponent m že být stroj vybaven následujícím p íslušenstvím/možnostmi podle specifi ckého použití stroje: Kartá e/podložky z r zných materiál Další informace o možných dopl cích a p íslušenství si vyžádejte od oprávn ného Servisního St ediska nebo Prodejce. TECHNICKÉ PARAMETRY Obecné Délka stroje Ší ka stroje se st rkou Ší ka stroje bez st rky Minimální/maximální délka stroje s nastavitelnou ty í rukojeti Celková hmotnost stroje Minimální polom r otá ení Ší ka išt ní Pr m r st edového kola Pr m r kartá e/kotou e SCRUBTEC 343E 230 Volt mm 720 mm 570 mm mm 75 kg 750 mm 430 mm 250 mm mm SCRUBTEC 343E 115 Volt Tlak kola na podlahu 0,23 N/mm 2 Tlak kartá e/podložky na podlahu 28 kg Výkony SCRUBTEC 343E 230 Volt SCRUBTEC 343E 115 Volt Vysávání mmh 2 O Otá ky elektromotoru kartá e/držáku kotou e 150 ot/min 170 ot/min Hladina tlaku zvuku v pracovním míst 71 db(a) Výkon systému motoru vysava e 550 W Výkon motoru kartá e/podložky W 550 W Stoupavost 2% Pracovní nap tí 230 V - 50 Hz 115 V - 60 Hz Kapacita nádrže na istou vodu 31 litr Kapacita nádrže na obnovení vody 30 litr 8 SCRUBTEC 343E (2) E

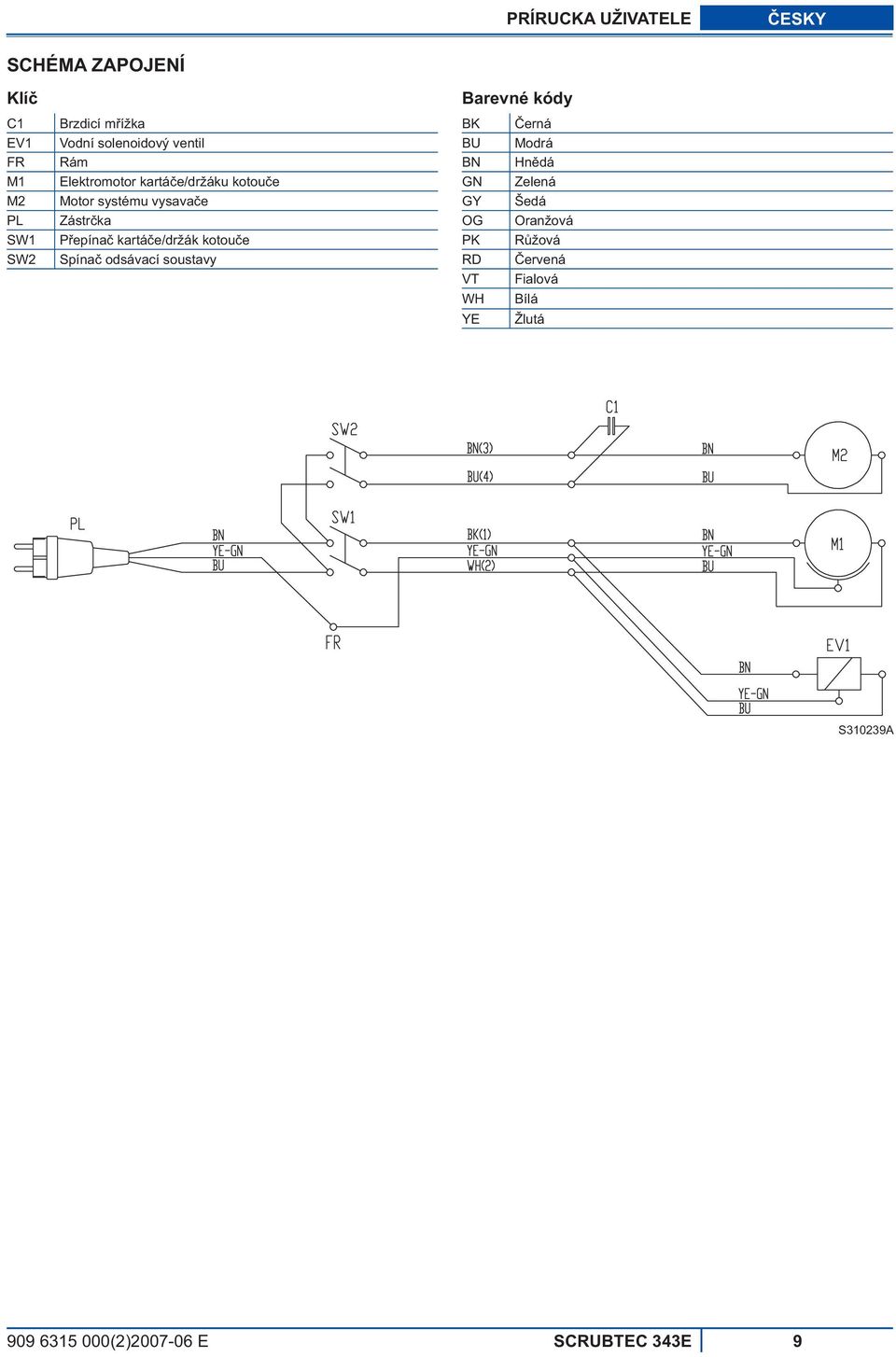

11 PRÍRUCKA UŽIVATELE ESKY SCHÉMA ZAPOJENÍ Klí Barevné kódy C1 Brzdicí m ížka BK erná EV1 Vodní solenoidový ventil BU Modrá FR Rám BN Hn dá M1 Elektromotor kartá e/držáku kotou e GN Zelená M2 Motor systému vysava e GY Šedá PL Zástr ka OG Oranžová SW1 P epína kartá e/držák kotou e PK R žová SW2 Spína odsávací soustavy RD ervená VT Fialová WH Bílá YE Žlutá S310239A (2) E SCRUBTEC 343E 9

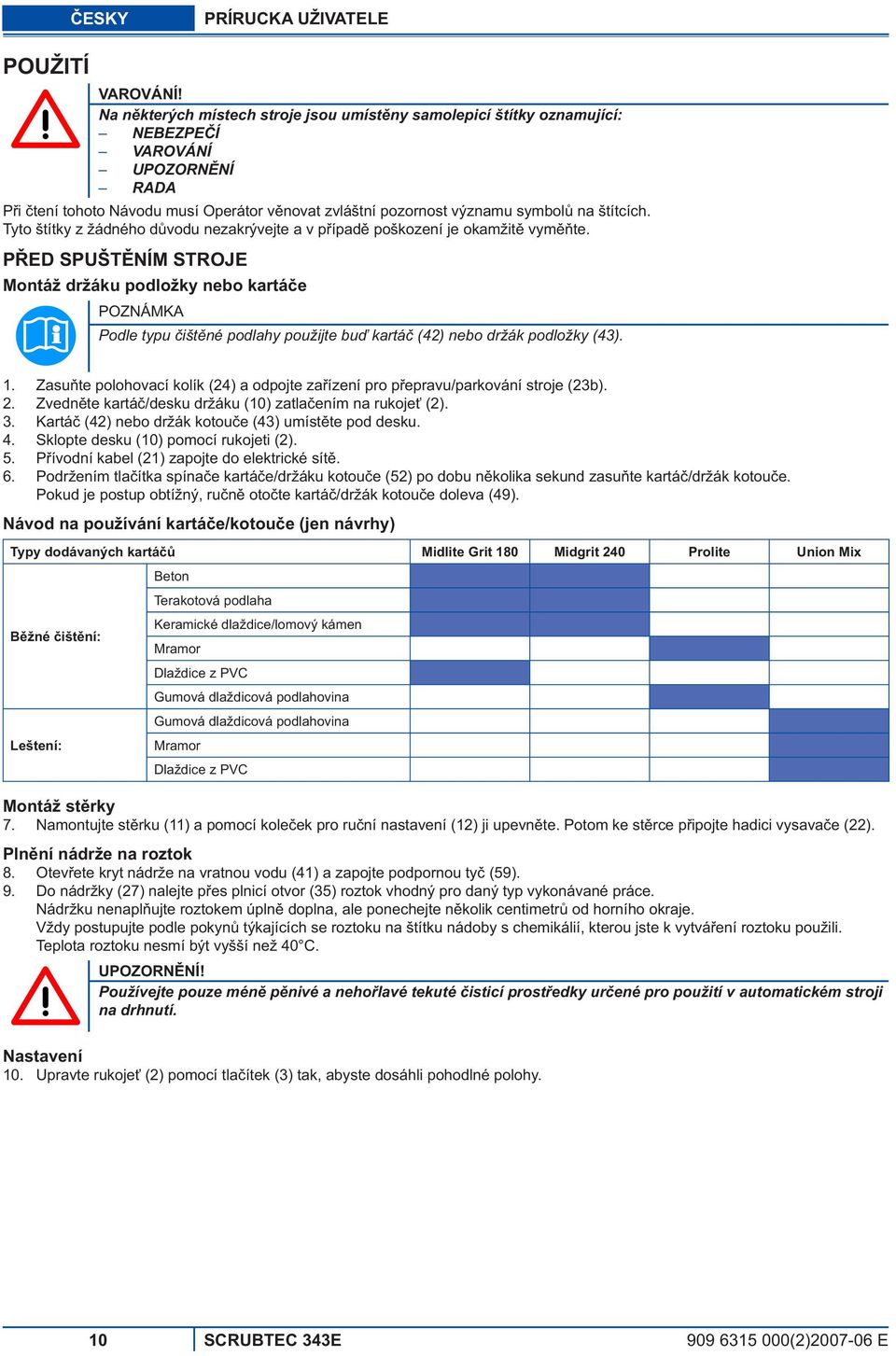

12 ESKY PRÍRUCKA UŽIVATELE POUŽITÍ VAROVÁNÍ! Na n kterých místech stroje jsou umíst ny samolepicí štítky oznamující: NEBEZPE Í VAROVÁNÍ UPOZORN NÍ RADA P i tení tohoto Návodu musí Operátor v novat zvláštní pozornost významu symbol na štítcích. Tyto štítky z žádného d vodu nezakrývejte a v p ípad poškození je okamžit vym te. P ED SPUŠT NÍM STROJE Montáž držáku podložky nebo kartá e POZNÁMKA Podle typu išt né podlahy použijte bu kartá (42) nebo držák podložky (43) Zasu te polohovací kolík (24) a odpojte za ízení pro p epravu/parkování stroje (23b). Zvedn te kartá /desku držáku (10) zatla ením na rukoje (2). Kartá (42) nebo držák kotou e (43) umíst te pod desku. Sklopte desku (10) pomocí rukojeti (2). P ívodní kabel (21) zapojte do elektrické sít. Podržením tla ítka spína e kartá e/držáku kotou e (52) po dobu n kolika sekund zasu te kartá /držák kotou e. Pokud je postup obtížný, ru n oto te kartá /držák kotou e doleva (49). Návod na používání kartá e/kotou e (jen návrhy) Typy dodávaných kartá Midlite Grit 180 Midgrit 240 Prolite Union Mix B žné išt ní: Leštení: Beton Terakotová podlaha Keramické dlaždice/lomový kámen Mramor Dlaždice z PVC Gumová dlaždicová podlahovina Gumová dlaždicová podlahovina Mramor Dlaždice z PVC Montáž st rky 7. Namontujte st rku (11) a pomocí kole ek pro ru ní nastavení (12) ji upevn te. Potom ke st rce p ipojte hadici vysava e (22). Pln ní nádrže na roztok 8. Otev ete kryt nádrže na vratnou vodu (41) a zapojte podpornou ty (59). 9. Do nádržky (27) nalejte p es plnicí otvor (35) roztok vhodný pro daný typ vykonávané práce. Nádržku nenapl ujte roztokem úpln doplna, ale ponechejte n kolik centimetr od horního okraje. Vždy postupujte podle pokyn týkajících se roztoku na štítku nádoby s chemikálií, kterou jste k vytvá ení roztoku použili. Teplota roztoku nesmí být vyšší než 40 C. UPOZORN NÍ! Používejte pouze mén p nivé a neho lavé tekuté isticí prost edky ur ené pro použití v automatickém stroji na drhnutí. Nastavení 10. Upravte rukoje (2) pomocí tla ítek (3) tak, abyste dosáhli pohodlné polohy. 10 SCRUBTEC 343E (2) E

13 PRÍRUCKA UŽIVATELE ESKY SPUŠT NÍ A ZASTAVENÍ STROJE Spušt ní stroje 1. Stroj p ipravte podle popisu v p edchozím odstavci. 2. Stroj i te tak, že ob ma rukama uchopíte rukoje (2). 3. P ívodní kabel (21) zapojte do elektrické sít VAROVÁNÍ! P ed zapojením p ívodního kabelu do elektrické sít zkontrolujte kmito et a nap tí, které je uvedené na výrobním štítku stroje (1), zda se shoduje s nap tím v elektrické síti. Snižte pá ky (11) spus te st rku (19). Oto te ovládací pá ku proud ní roztoku (4) do pozice mezi minimální (5a) a maximální hranicí (5b). V žádném p ípad nelze b hem provozu proud ní vody do kartá zcela p erušit. Držte ruku na rukojeti (2), nastartujte stroj tak, že oto íte spína kartá e/držáku kotou e a spína systému sání (52 a 53) na "I". Zastavení stroje 7. Oto te spína kartá e/držáku kotou e a spína systému sání (52 a 53) na "0". 8. P ívodní kabel (21) odpojte od elektrické sít. 9. Zvednutím pá ky spus te st rku (19). 10. Zasu te polohovací kolík (24) a zvedn te kartá /držák kotou e zapojením za ízení pro p epravu/parkování (23a). PROVOZ STROJE (DRHNUTÍ/SUŠENÍ) Stroj spus te podle popisu v p edchozím odstavci. Držte stroj ob ma rukama za ty rukojeti (2), pohybujte strojem a zahajte drhnutí/sušení podlahy. UPOZORN NÍ! Aby nedošlo k poškození podlahy, nepoužívejte kartá e bez roztoku, a když stroj není v provozu, zastavte otá ky kartá e/kotou e spína em (52). UPOZORN NÍ! P ed zvednutím kartá e/kotou e jej vypn te stiskem spína e (52). 3. Podle pot eby upravte množství roztoku pá kou (4). POZNÁMKA Pro správné išt ní/sušení podlah u st n Alto doporu uje pohybovat se u st n pravou stranou stroje, jak je zobrazeno na obrázku 1. A B Obrázek íslo 1 Nastavení rychlosti stroje 4. Rychlost stroje se m ní podle typu išt né podlahy a volby použití kartá e nebo podložky. V p ípad pot eby lze upravit rychlost stroje pomocí p íslušného postupu v kapitole Údržba. P (2) E SCRUBTEC 343E 11

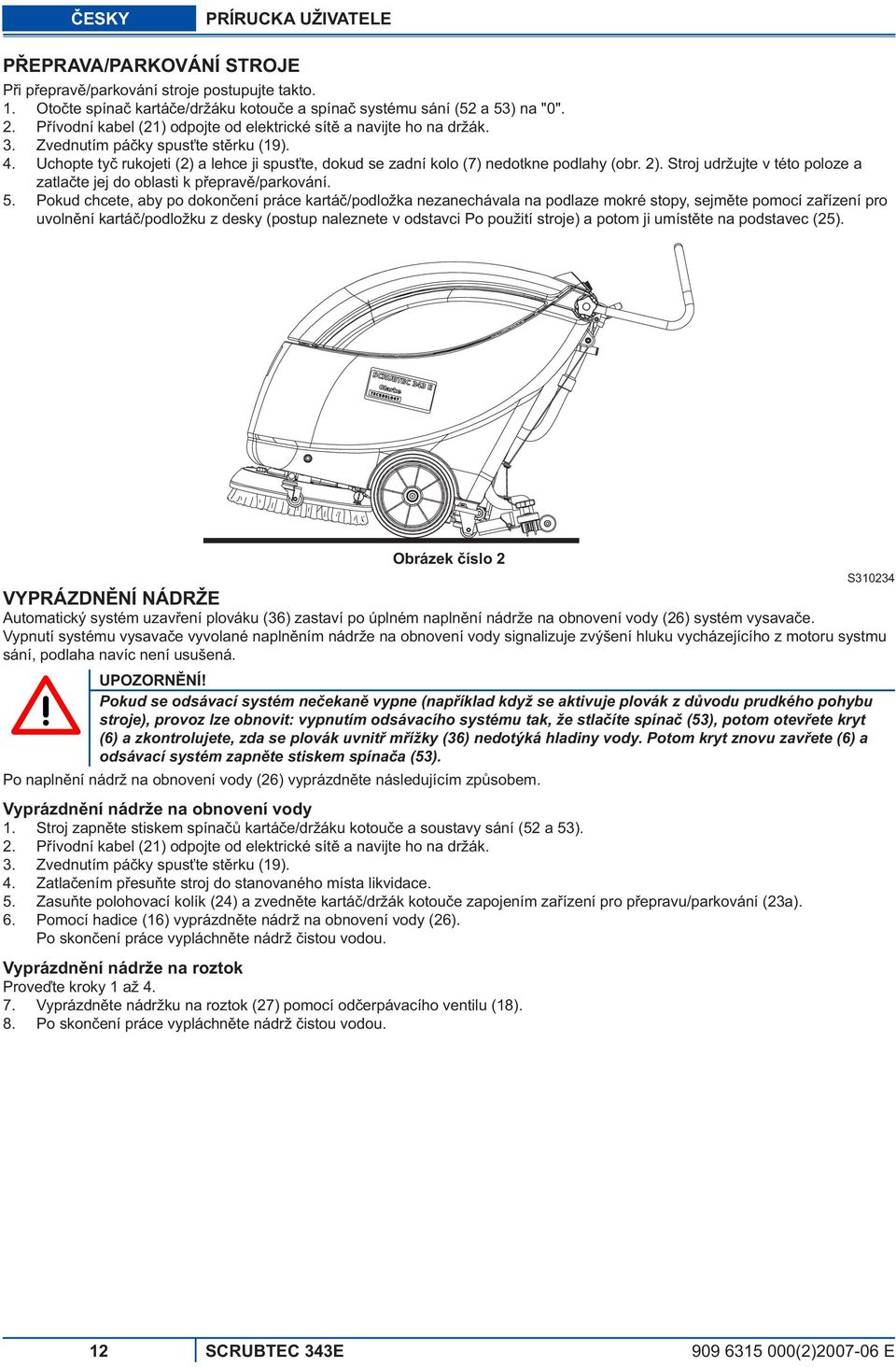

14 ESKY PRÍRUCKA UŽIVATELE P EPRAVA/PARKOVÁNÍ STROJE P i p eprav /parkování stroje postupujte takto. 1. Oto te spína kartá e/držáku kotou e a spína systému sání (52 a 53) na "0". 2. P ívodní kabel (21) odpojte od elektrické sít a navijte ho na držák. 3. Zvednutím pá ky spus te st rku (19). 4. Uchopte ty rukojeti (2) a lehce ji spus te, dokud se zadní kolo (7) nedotkne podlahy (obr. 2). Stroj udržujte v této poloze a zatla te jej do oblasti k p eprav /parkování. 5. Pokud chcete, aby po dokon ení práce kartá /podložka nezanechávala na podlaze mokré stopy, sejm te pomocí za ízení pro uvoln ní kartá /podložku z desky (postup naleznete v odstavci Po použití stroje) a potom ji umíst te na podstavec (25). Obrázek íslo 2 S VYPRÁZDN NÍ NÁDRŽE Automatický systém uzav ení plováku (36) zastaví po úplném napln ní nádrže na obnovení vody (26) systém vysava e. Vypnutí systému vysava e vyvolané napln ním nádrže na obnovení vody signalizuje zvýšení hluku vycházejícího z motoru systmu sání, podlaha navíc není usušená. UPOZORN NÍ! Pokud se odsávací systém ne ekan vypne (nap íklad když se aktivuje plovák z d vodu prudkého pohybu stroje), provoz lze obnovit: vypnutím odsávacího systému tak, že stla íte spína (53), potom otev ete kryt (6) a zkontrolujete, zda se plovák uvnit m ížky (36) nedotýká hladiny vody. Potom kryt znovu zav ete (6) a odsávací systém zapn te stiskem spína a (53). Po napln ní nádrž na obnovení vody (26) vyprázdn te následujícím zp sobem. Vyprázdn ní nádrže na obnovení vody 1. Stroj zapn te stiskem spína kartá e/držáku kotou e a soustavy sání (52 a 53). 2. P ívodní kabel (21) odpojte od elektrické sít a navijte ho na držák. 3. Zvednutím pá ky spus te st rku (19). 4. Zatla ením p esu te stroj do stanovaného místa likvidace. 5. Zasu te polohovací kolík (24) a zvedn te kartá /držák kotou e zapojením za ízení pro p epravu/parkování (23a). 6. Pomocí hadice (16) vyprázdn te nádrž na obnovení vody (26). Po skon ení práce vypláchn te nádrž istou vodou. Vyprázdn ní nádrže na roztok Prove te kroky 1 až Vyprázdn te nádržku na roztok (27) pomocí od erpávacího ventilu (18). 8. Po skon ení práce vypláchn te nádrž istou vodou. 12 SCRUBTEC 343E (2) E

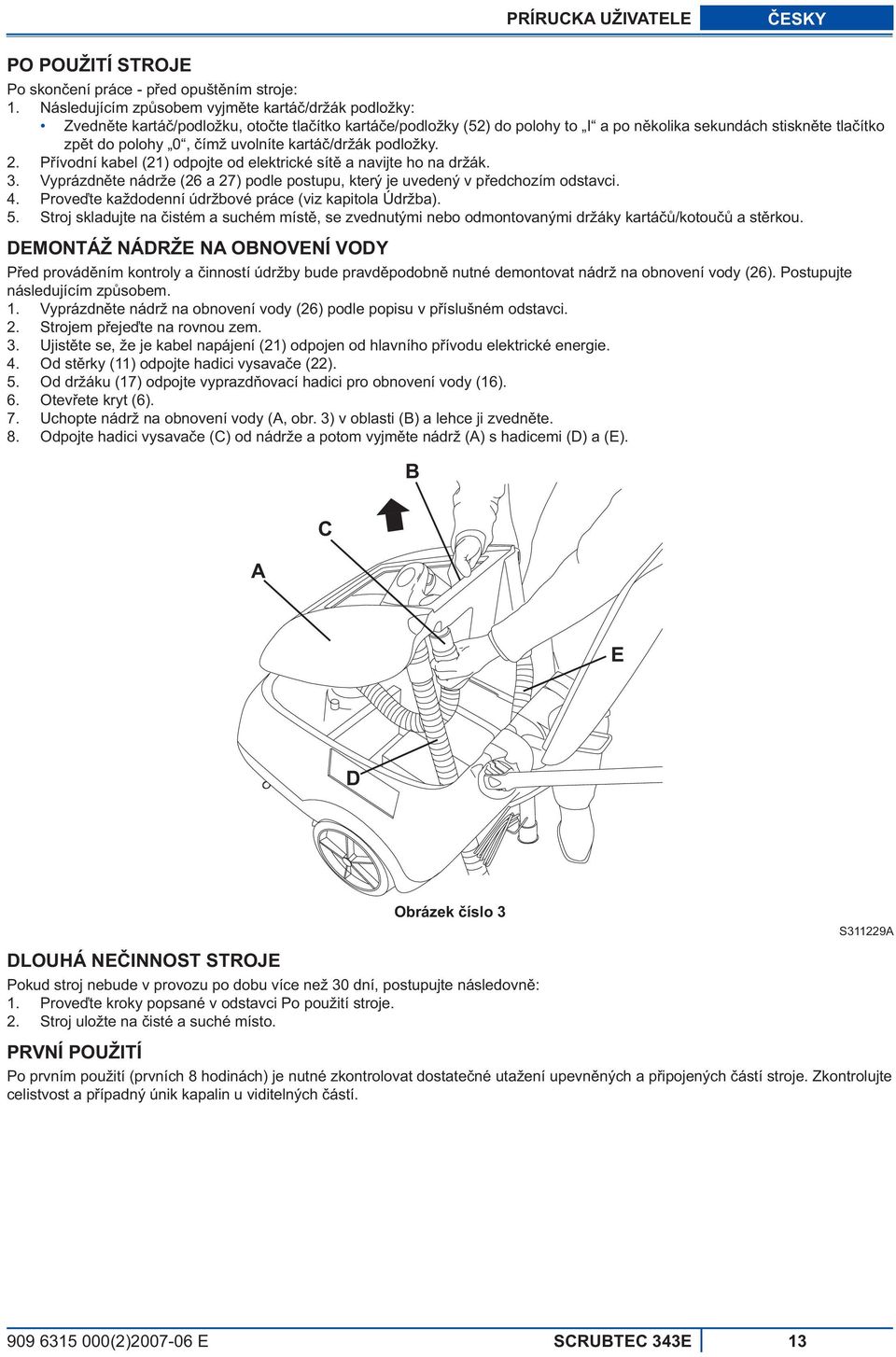

15 PRÍRUCKA UŽIVATELE ESKY PO POUŽITÍ STROJE Po skon ení práce - p ed opušt ním stroje: 1. Následujícím zp sobem vyjm te kartá /držák podložky: Zvedn te kartá /podložku, oto te tla ítko kartá e/podložky (52) do polohy to I a po n kolika sekundách stiskn te tla ítko zp t do polohy 0, ímž uvolníte kartá /držák podložky. 2. P ívodní kabel (21) odpojte od elektrické sít a navijte ho na držák. 3. Vyprázdn te nádrže (26 a 27) podle postupu, který je uvedený v p edchozím odstavci. 4. Prove te každodenní údržbové práce (viz kapitola Údržba). 5. Stroj skladujte na istém a suchém míst, se zvednutými nebo odmontovanými držáky kartá /kotou a st rkou. DEMONTÁŽ NÁDRŽE NA OBNOVENÍ VODY P ed provád ním kontroly a inností údržby bude pravd podobn nutné demontovat nádrž na obnovení vody (26). Postupujte následujícím zp sobem. 1. Vyprázdn te nádrž na obnovení vody (26) podle popisu v p íslušném odstavci. 2. Strojem p eje te na rovnou zem. 3. Ujist te se, že je kabel napájení (21) odpojen od hlavního p ívodu elektrické energie. 4. Od st rky (11) odpojte hadici vysava e (22). 5. Od držáku (17) odpojte vyprazd ovací hadici pro obnovení vody (16). 6. Otev ete kryt (6). 7. Uchopte nádrž na obnovení vody (A, obr. 3) v oblasti (B) a lehce ji zvedn te. 8. Odpojte hadici vysava e (C) od nádrže a potom vyjm te nádrž (A) s hadicemi (D) a (E). B A C E D Obrázek íslo 3 DLOUHÁ NE INNOST STROJE Pokud stroj nebude v provozu po dobu více než 30 dní, postupujte následovn : 1. Prove te kroky popsané v odstavci Po použití stroje. 2. Stroj uložte na isté a suché místo. PRVNÍ POUŽITÍ S311229A Po prvním použití (prvních 8 hodinách) je nutné zkontrolovat dostate né utažení upevn ných a p ipojených ástí stroje. Zkontrolujte celistvost a p ípadný únik kapalin u viditelných ástí (2) E SCRUBTEC 343E 13

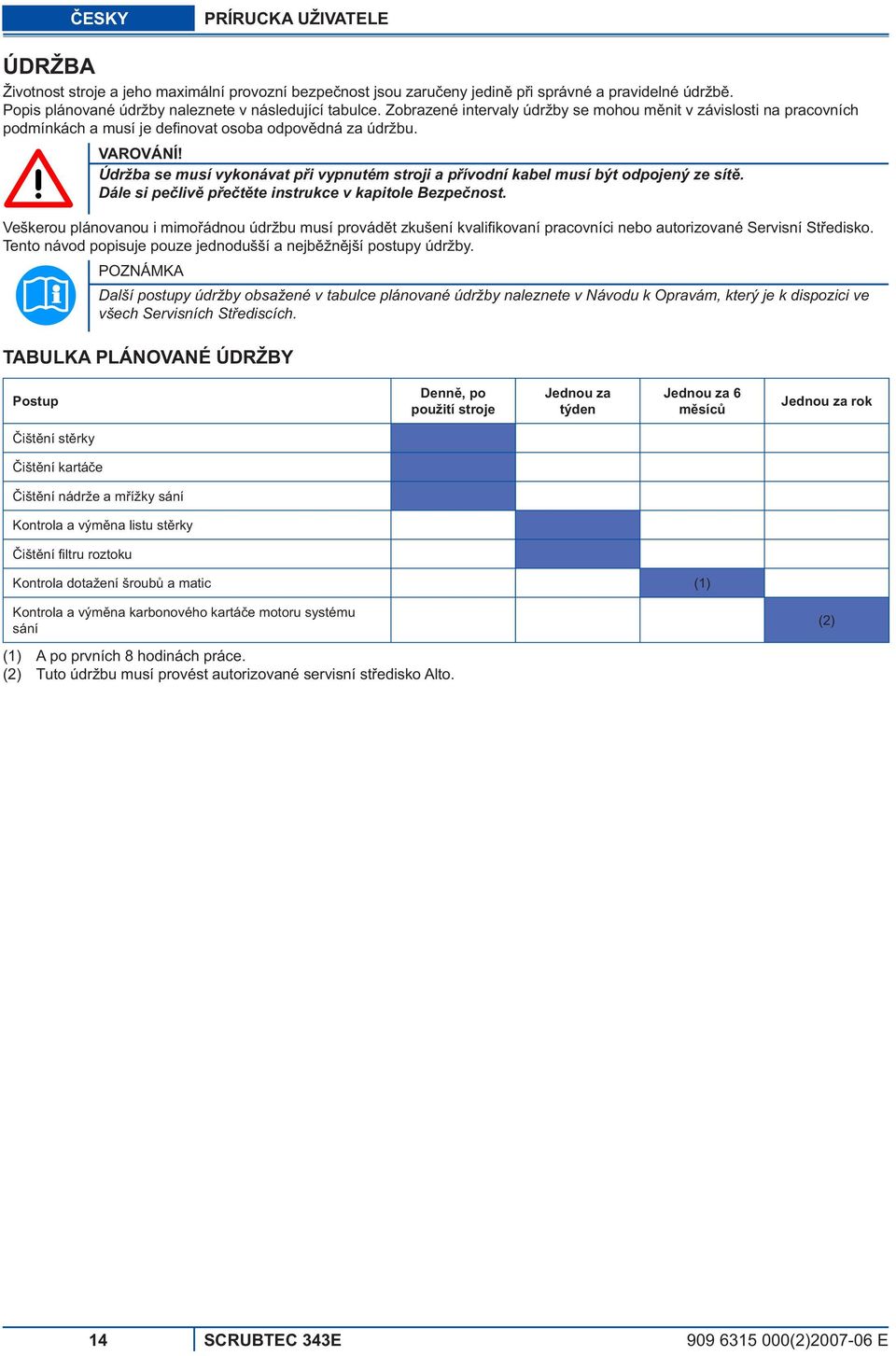

16 ESKY PRÍRUCKA UŽIVATELE ÚDRŽBA Životnost stroje a jeho maximální provozní bezpe nost jsou zaru eny jedin p i správné a pravidelné údržb. Popis plánované údržby naleznete v následující tabulce. Zobrazené intervaly údržby se mohou m nit v závislosti na pracovních podmínkách a musí je defi novat osoba odpov dná za údržbu. VAROVÁNÍ! Údržba se musí vykonávat p i vypnutém stroji a p ívodní kabel musí být odpojený ze sít. Dále si pe liv p e t te instrukce v kapitole Bezpe nost. Veškerou plánovanou i mimo ádnou údržbu musí provád t zkušení kvalifi kovaní pracovníci nebo autorizované Servisní St edisko. Tento návod popisuje pouze jednodušší a nejb žn jší postupy údržby. POZNÁMKA Další postupy údržby obsažené v tabulce plánované údržby naleznete v Návodu k Opravám, který je k dispozici ve všech Servisních St ediscích. TABULKA PLÁNOVANÉ ÚDRŽBY Postup Denn, po použití stroje Jednou za týden Jednou za 6 m síc Jednou za rok išt ní st rky išt ní kartá e išt ní nádrže a m ížky sání Kontrola a vým na listu st rky išt ní fi ltru roztoku Kontrola dotažení šroub a matic (1) Kontrola a vým na karbonového kartá e motoru systému sání (2) (1) A po prvních 8 hodinách práce. (2) Tuto údržbu musí provést autorizované servisní st edisko Alto. 14 SCRUBTEC 343E (2) E

17 PRÍRUCKA UŽIVATELE ESKY IŠT NÍ ST RKY POZNÁMKA Chcete-li dosáhnout kvalitního sušení, musí být st rka istá a její listy musí být v dobrém stavu UPOZORN NÍ! P i išt ní st rky doporu ujeme používat ochranné rukavice, protože na st rce m že být zachycen odpad s ostrými hranami. Strojem p eje te na rovnou zem. Ujist te se, že je kabel napájení (21) odpojen od hlavního p ívodu elektrické energie. Pomocí pá ky sklopte st rku (19). Od st rky odpojte hadici vysava e (22). Uvoln te ru ní kole ka (12) a sejm te st rku (11). Umyjte a vy ist te st rku. Zejména vy ist te její díly (A, obr. 4) a otvor (B) a zbavte je ne istot a drobného odpadu. Zkontrolujte, zda je p ední list (C) a zadní list (D) celistvý, není po ezaný nebo potrhaný. Podle pot eby listy vym te (viz postup v následujícím odstavci). Montáž provád jte podle krok pro demontáž, ale v opa ném po adí. KONTROLA A VÝM NA LISTU ST RKY Vy ist te st rku podle popisu v p edchozím odstavci. Zkontrolujte, zda p ední okraj st rky (E, obr. 4) a zadní okraj (I) p iléhají ve stejné úrovni po celé své délce; podle pot eby jejich výšku upravte podle následujícího postupu: Demontujte montážní pružiny (F), pak upravte p ední list (C) a zadní list (D). Nainstalujte montážní pružiny na p ední a zadní listy. Zkontrolujte stav p edního (C) a zadního listu (D), sledujte trhliny a zá ezy; podle pot eby je vym te dle níže uvedeného postupu. Zkontrolujte také, zda není zadní list v p edním rohu (H) opot ebený. Pokud ano, oto te list tak, abyste vym nili opot ebený roh listu za neopot ebený (I), jestliže není také porušený. Pokud jsou ostatní hrany také opot ebované, vym te list podle následujícího postupu: Demontujte montážní pružiny (F), pak vym te (nebo p evra te) zadní list (D). Nainstalujte montážní pružiny na p ední a zadní listy. Znovu namontujte st rku (11) a zašroubujte ru ní kole ka (12). Ke st rce (11) p ipojte hadici vysava e (22) Obrázek íslo 4 S (2) E SCRUBTEC 343E 15

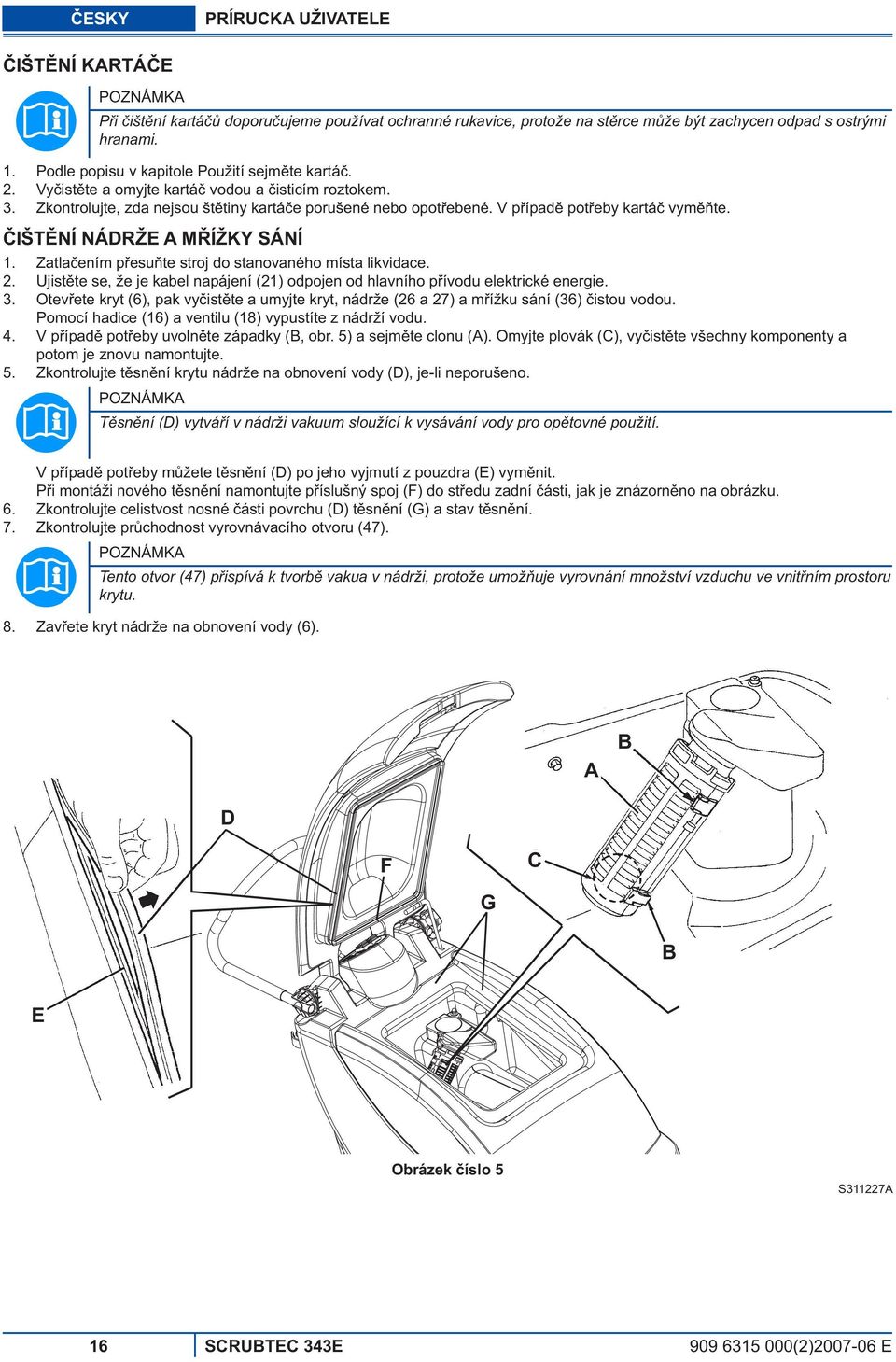

18 ESKY PRÍRUCKA UŽIVATELE IŠT NÍ KARTÁ E POZNÁMKA P i išt ní kartá doporu ujeme používat ochranné rukavice, protože na st rce m že být zachycen odpad s ostrými hranami Podle popisu v kapitole Použití sejm te kartá. Vy ist te a omyjte kartá vodou a isticím roztokem. Zkontrolujte, zda nejsou št tiny kartá e porušené nebo opot ebené. V p ípad pot eby kartá vym te. IŠT NÍ NÁDRŽE A M ÍŽKY SÁNÍ Zatla ením p esu te stroj do stanovaného místa likvidace. Ujist te se, že je kabel napájení (21) odpojen od hlavního p ívodu elektrické energie. Otev ete kryt (6), pak vy ist te a umyjte kryt, nádrže (26 a 27) a m ížku sání (36) istou vodou. Pomocí hadice (16) a ventilu (18) vypustíte z nádrží vodu. V p ípad pot eby uvoln te západky (B, obr. 5) a sejm te clonu (A). Omyjte plovák (C), vy ist te všechny komponenty a potom je znovu namontujte. Zkontrolujte t sn ní krytu nádrže na obnovení vody (D), je-li neporušeno. POZNÁMKA T sn ní (D) vytvá í v nádrži vakuum sloužící k vysávání vody pro op tovné použití V p ípad pot eby m žete t sn ní (D) po jeho vyjmutí z pouzdra (E) vym nit. P i montáži nového t sn ní namontujte p íslušný spoj (F) do st edu zadní ásti, jak je znázorn no na obrázku. Zkontrolujte celistvost nosné ásti povrchu (D) t sn ní (G) a stav t sn ní. Zkontrolujte pr chodnost vyrovnávacího otvoru (47). POZNÁMKA Tento otvor (47) p ispívá k tvorb vakua v nádrži, protože umož uje vyrovnání množství vzduchu ve vnit ním prostoru krytu. Zav ete kryt nádrže na obnovení vody (6). A B D F C G B E Obrázek íslo 5 S311227A 16 SCRUBTEC 343E (2) E

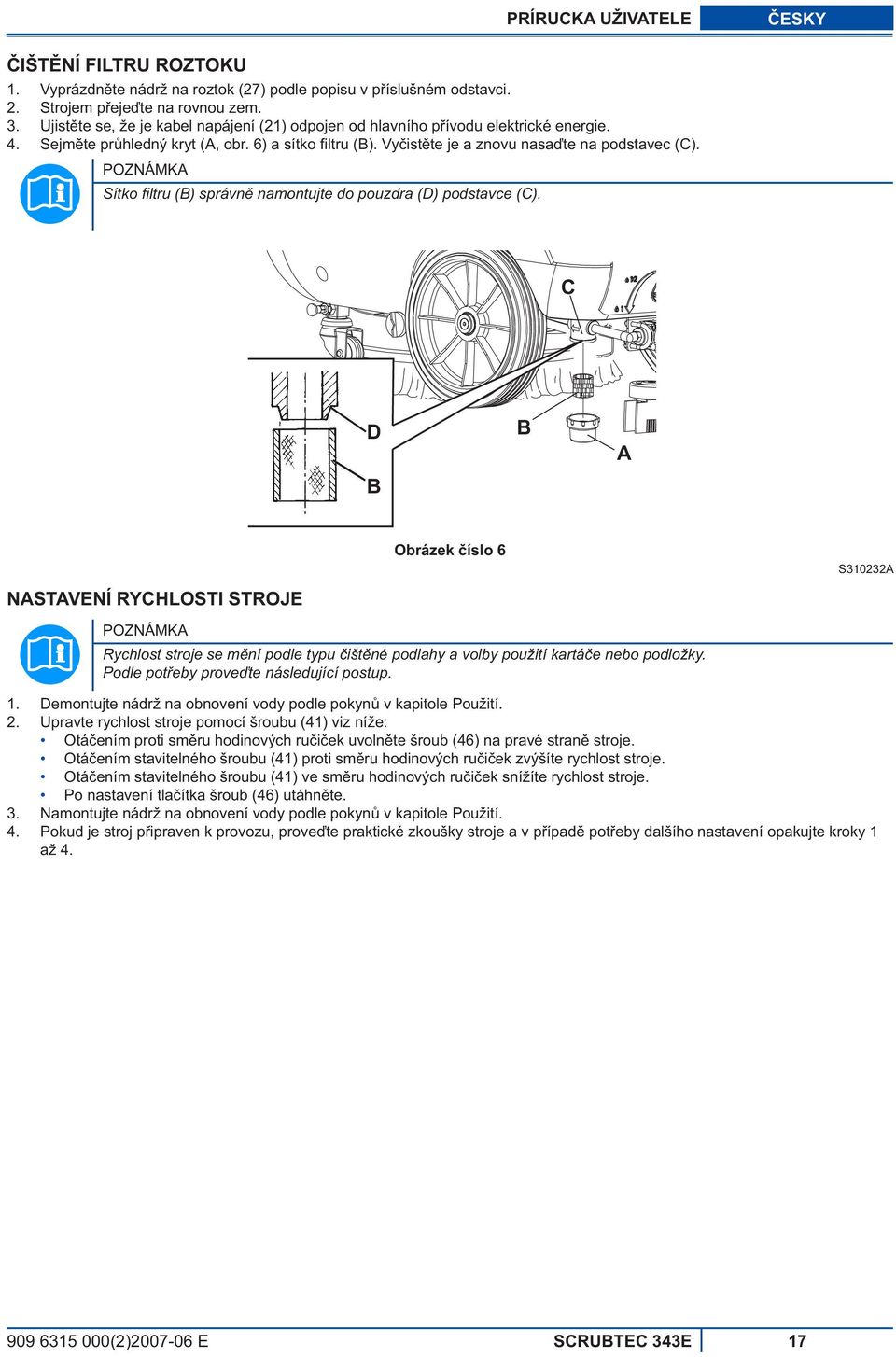

19 PRÍRUCKA UŽIVATELE ESKY IŠT NÍ FILTRU ROZTOKU Vyprázdn te nádrž na roztok (27) podle popisu v p íslušném odstavci. Strojem p eje te na rovnou zem. Ujist te se, že je kabel napájení (21) odpojen od hlavního p ívodu elektrické energie. Sejm te pr hledný kryt (A, obr. 6) a sítko fi ltru (B). Vy ist te je a znovu nasa te na podstavec (C). POZNÁMKA Sítko fi ltru (B) správn namontujte do pouzdra (D) podstavce (C). C D B B A NASTAVENÍ RYCHLOSTI STROJE Obrázek íslo 6 POZNÁMKA Rychlost stroje se m ní podle typu išt né podlahy a volby použití kartá e nebo podložky. Podle pot eby prove te následující postup. S310232A Demontujte nádrž na obnovení vody podle pokyn v kapitole Použití. Upravte rychlost stroje pomocí šroubu (41) viz níže: Otá ením proti sm ru hodinových ru i ek uvoln te šroub (46) na pravé stran stroje. Otá ením stavitelného šroubu (41) proti sm ru hodinových ru i ek zvýšíte rychlost stroje. Otá ením stavitelného šroubu (41) ve sm ru hodinových ru i ek snížíte rychlost stroje. Po nastavení tla ítka šroub (46) utáhn te. Namontujte nádrž na obnovení vody podle pokyn v kapitole Použití. Pokud je stroj p ipraven k provozu, prove te praktické zkoušky stroje a v p ípad pot eby dalšího nastavení opakujte kroky 1 až (2) E SCRUBTEC 343E 17

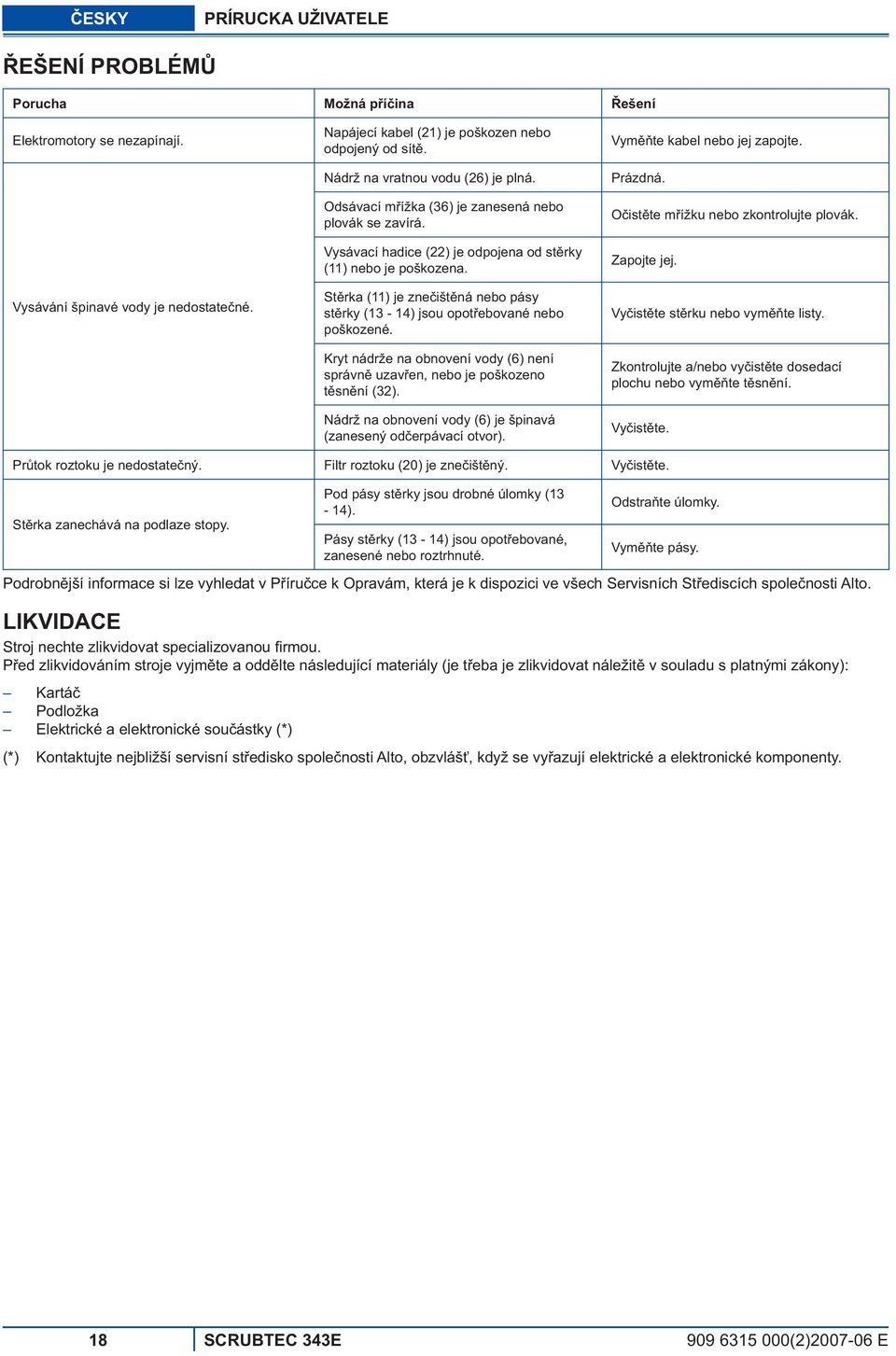

20 ESKY PRÍRUCKA UŽIVATELE EŠENÍ PROBLÉM Porucha Možná p í ina ešení Elektromotory se nezapínají. Vysávání špinavé vody je nedostate né. Napájecí kabel (21) je poškozen nebo odpojený od sít. Nádrž na vratnou vodu (26) je plná. Odsávací m ížka (36) je zanesená nebo plovák se zavírá. Vysávací hadice (22) je odpojena od st rky (11) nebo je poškozena. St rka (11) je zne išt ná nebo pásy st rky (13-14) jsou opot ebované nebo poškozené. Kryt nádrže na obnovení vody (6) není správn uzav en, nebo je poškozeno t sn ní (32). Nádrž na obnovení vody (6) je špinavá (zanesený od erpávací otvor). Vym te kabel nebo jej zapojte. Prázdná. O ist te m ížku nebo zkontrolujte plovák. Zapojte jej. Vy ist te st rku nebo vym te listy. Zkontrolujte a/nebo vy ist te dosedací plochu nebo vym te t sn ní. Vy ist te. Pr tok roztoku je nedostate ný. Filtr roztoku (20) je zne išt ný. Vy ist te. St rka zanechává na podlaze stopy. Pod pásy st rky jsou drobné úlomky (13-14). Pásy st rky (13-14) jsou opot ebované, zanesené nebo roztrhnuté. Odstra te úlomky. Vym te pásy. Podrobn jší informace si lze vyhledat v P íru ce k Opravám, která je k dispozici ve všech Servisních St ediscích spole nosti Alto. LIKVIDACE Stroj nechte zlikvidovat specializovanou fi rmou. P ed zlikvidováním stroje vyjm te a odd lte následující materiály (je t eba je zlikvidovat náležit v souladu s platnými zákony): Kartá Podložka Elektrické a elektronické sou ástky (*) (*) Kontaktujte nejbližší servisní st edisko spole nosti Alto, obzvláš, když se vy azují elektrické a elektronické komponenty. 18 SCRUBTEC 343E (2) E

21 FELHSZNÁLÓI ÚTMUTATÓ MAGYAR TARTALOMJEGYZÉK BEVEZETÉS... 2 A KÉZIKÖNYV CÉLJA ÉS TARTALMA... 2 CÉLCSOPORT... 2 A KÉZIKÖNYV TÁROLÁSA... 2 KONFORMITÁSI NYILATKOZAT... 2 AZONOSÍTÓ ADATOK... 2 TOVÁBBI HIVATKOZÁSI KÉZIKÖNYVEK... 2 PÓTALKATRÉSZEK ÉS KARBANTARTÁS... 2 MÓDOSÍTÁSOK ÉS FEJLESZTÉSEK... 3 M KÖDÉSI KAPACITÁS... 3 EGYEZMÉNYEK... 3 KICSOMAGOLÁS/SZÁLLÍTÁS... 3 BIZTONSÁG... 3 SZIMBÓLUMOK... 3 ÁLTALÁNOS UTASÍTÁSOK... 4 KÉSZÜLÉK LEÍRÁS... 6 A GÉP FELÉPÍTÉSE... 6 VEZÉRL PULT... 8 KIEGÉSZÍT K/OPCIÓK... 8 M SZAKI ADATOK... 8 KAPCSOLÁSI RAJZ... 9 BEINDÍTÁS EL TT GÉP INDÍTÁS ÉS LEÁLLÍTÁS...11 GÉP KEZELÉSE (SÚROLÁS/SZÁRÍTÁS)...11 GÉPSZÁLLÍTÁS/PARKOLÁS A GÉP HASZNÁLATA UTÁN VISSZANYER TARTÁLY ELTÁVOLÍTÁSA HOSSZÚ ÜZEMSZÜNET ELS HASZNÁLATI ID SZAK KARBANTARTÁS TERVEZETT KARBANTARTÁSI TÁBLÁZAT LEHÚZÓEGYSÉG TISZTÍTÁSA LEHÚZÓEGYSÉG PENGÉJÉNEK ELLEN RZÉSE ÉS CSERÉJE KEFE TISZTÍTÁSA A TARTÁLY ÉS AZ ELSZÍVÓRÁCS TISZTÍTÁSA OLDATSZ R TISZTÍTÁSA GÉPSEBESÉG BEÁLLÍTÁSA HIBAELHÁRÍTÁS LESELEJTEZÉS (2) E SCRUBTEC 343E 1

22 MAGYAR FELHSZNÁLÓI ÚTMUTATÓ BEVEZETÉS MEGJEGYZÉS A zárójelben lev számok a gép leírása fejezetben található alkatrészeket jelöli. A KÉZIKÖNYV CÉLJA ÉS TARTALMA Jelen kézikönyv célja, hogy a gép szakszer, biztonságos és önálló kezelésér l minden szükséges információt megadjon a kezel nek. M szaki, biztonsági, tárolási, karbantartási, valamint alkatrészekkel és a gép ártalmatlanításával kapcsolatos információkat tartalmaz. Miel tt a gépet m ködésbe helyeznék, a kezel k és a szakképzett technikusok alaposan olvassák el a kézikönyvet. Lépjen kapcsolatba a Alto-cal, ha kétségei támadnának az utasítások értelmezését illet en, vagy ha további információra van szüksége. CÉLCSOPORT Ez a Kézikönyv a szakképzett kezel k és a gép karbantartásával foglalkozó szerel k részére készült. A kezel k ne hajtsanak végre szakképzett technikusok számára fenntartott m veleteket. Az Alto nem vonható felel sségre az ezen tiltás fi gyelmen kívül hagyásából ered károkért. A KÉZIKÖNYV TÁROLÁSA A Felhasználói Kézikönyvet tartsa a gép közelében egy erre alkalmas tokban, folyadékoktól, és más egyéb rongáló anyagoktól védve. KONFORMITÁSI NYILATKOZAT A konformitás nyilatkozat igazolja, hogy a gép megfelel az érvényben lev szabályoknak. MEGJEGYZÉS A gép dokumentációja tartalmazza az eredeti konformitási nyilatkozat két másolatát is. AZONOSÍTÓ ADATOK A gép modellszáma és sorozatszáma a (1) címkén található. A modelszámot a konformitási nyilatkozat tartalmazza, valamint a szériaszám els két számjegye is jelzi. Cserealkatrészek igénylése esetén hasznos információ. A gép azonosítási adatok leírásához használja a következ táblázatatot. GÉP modell... GÉP széria száma... TOVÁBBI HIVATKOZÁSI KÉZIKÖNYVEK Cserealkatrész Lista (készülékkel együtt szállítva) Szervizkönyv (az Alto Szervizközponttól felvilágosítást kérhet ezzel kapcsolatban) PÓTALKATRÉSZEK ÉS KARBANTARTÁS Minden szükséges m ködtetési, karbantartási és javítási m veletet szakképesített személyzet vagy pedig az Alto Szervizközpontok hajthatnak végre. Csak eredeti pótalkatrészeket és kiegészít ket használjon. Hívja az Alto-t a javítással ill. pótalkatrészek és kiegészítók rendelésével kapcsolatban, melyhez adja meg a gép modelljét és sorozatszámát. 2 SCRUBTEC 343E (2) E

23 FELHSZNÁLÓI ÚTMUTATÓ MAGYAR MÓDOSÍTÁSOK ÉS FEJLESZTÉSEK Az Alto folyamatosan tökéletesíti termékeit, és fenntartja magának a jogot, hogy saját belátása szerint változtatásokat és javításokat hajtson végre anélkül, hogy köteles lenne ezeket az fejlesztéseket a korábban eladott gépeken alkalmazni. Bármely változtatást és/vagy kiegészít egység hozzáadását jóvá kell hagyatni az Alto és általa kell végrehajtani. M KÖDÉSI KAPACITÁS A súroló-tisztító puha és kemény padló takarításához (súrolás és szárítás) használható, polgári vagy ipari környezetben, biztonságos m ködési feltételek között, szakképzett Kezel által. A súroló-szárító nem használható sz nyegpadló vagy sz nyeg takarításához. EGYEZMÉNYEK Az el re, hátra, el l, hátul, bal vagy jobb irányok a kezeit a kormányon tartó kezel szemszögéb l értend k (2 ábra). KICSOMAGOLÁS/SZÁLLÍTÁS A gép kicsomagolásakor kövesse a csomagoláson található útmutatást. A gép megérkezésekor ellen rizze, hogy a csomagolás és a gép nem sérült e meg a szállítás alatt. Ha a sérülés nyilvánvaló, tartsa meg a csomagolást és ellen riztesse le a szállítóval. Azonnal értesítse a szállítót és töltse ki a kárigénylést. Ellen rizze, hogy a géppel szállították a következ elemeket: Súroló-szárító Felhasználói kézikönyv Súroló-szárító alkatrészlista Hálózati kábel hosszabbítás BIZTONSÁG Az alábbi jelzések potenciáis veszélyhelyzeteket jelölnek. Mindig gondosan olvassa el ezt az információt, és tegye meg a szükséges óvintézkedéseket az emberek és a tárgyi eszközök védelmének érdekében. Balestemegel zéshez szükséges a kezel együttm ködése. Egy balesetmegel z program sem hatásos, a gép m ködtetéséért felel s személy teljes kör közrem ködése nélkül. A legtöbb, munka közben, gyárban esetlegesen bekövetkez baleset a legegyszer bb el vigyázatossági szabályok be nem tartásából fakad. Az alapos és óvatos kezel a legjobb garancia a balesetek megel zésére és a baleset megel zési programok végrehajtásához is elengedhetetlen. SZIMBÓLUMOK VESZÉLY! Jelzi a Kezel re veszélyes - életveszélyes - helyzetet. VIGYÁZAT! Jelzi a személyi sérülés potenciális kockázatát vagy a tárgy meghibásodását. FIGYELEM! Fontos vagy hasznos funkciókhoz kapcsolódó figyelmeztetést mutat. Az ilyen jelzéssel megjelölt bekezdéseket különös figyelemmel olvassa. MEGJEGYZÉS Annak szükségességét jelöli, hogy a m velet végrehajtása el tt a felhasználói kézikönyvet át kell tekinteni (2) E SCRUBTEC 343E 3

24 MAGYAR FELHSZNÁLÓI ÚTMUTATÓ ÁLTALÁNOS UTASÍTÁSOK A személyeket és gépet potenciálisan fenyeget veszélyre az alábbi fi gyelmeztetések hívják fel a fi gyelmet. VESZÉLY! Mindig húzza ki a gépet a konnektorból, ha nem használja azt, miel tt karbantartási munkálatokat végezne rajta, miel tt kicseréli a keféket és korongtartókat és miel tt kinyitja a csatlakozópaneleket. A gépet csak megfelel en képzett és arra jogosult személy kezelheti. Gyermekek, vagy fogyatékkal él k nem használhatják a gépet. Ne viseljen ékszereket, ha elektromos alkatrészek közelében dolgozik. Ne dolgozzon a megemelt gép alatt, annak biztonsági támasztékkal történ rögzítése nélkül. Ne m ködtesse a gépet veszélyes, gyúlékony és/vagy robbanóanyagok, folyadékok vagy pára közelében. VIGYÁZAT! A gép tápegysége földelt és a hozzá tartozó dugó is földelt. A gép meghibásodása, helytelen m ködése esetén a földelés csökkenti az elektromos áramütés veszélyét. A tápegység kábelt csatlakoztassa a megfelel kimenethez, amely a meghatározott szabályok szerint van földelve. A helytelen csatlakoztatás áramütéshez vezethet. Forduljon szakemberhet, hogy meggy z djön róla, hogy a kimenet megfelel en földelt. Ne bolygassa a tápegység kábel dugóját. Ha a tápegység kábel dugója nem csatlakoztatható a kimenethez, forduljon szakemberhez egy új, szabályszer en földelt kimenet érdekében. Miel tt csatlakoztatja a tápegység kábelt az elektromos hálózathoz, ellen rizze, hogy a gép sorozatszám tábláján (1) feltüntetett frekvencia és feszültség megfelel-e az elektromos hálózatéval. A gépet ne a kábelnél fogva húzza ki. Ne a vezetéknél, hanem a csatlakozónál fogva húzza ki. Ne használja a csatlakozót, vezetéket vagy a készüléket nedves kézzel. Kapcsoljon ki minden vezérl t miel tt kihúzná. Rendszeresen ellen rizze a tápegység kábelt, hogy nem sérült-e, nincs-e elszakadva stb. Ha a tápkábel sérült, azonnal cserélje ki. A kockázatok elkerülése érdekében, ha a tápkábel sérült, vegye fel a kapcsolatot az Alto Szervizközponttal vagy egy képzett szakemberrel. Ne húzza vagy hordozza a gépet az áramvezetéknél fogva, soha ne használja az áramvezetéket fogantyúként. Ne zárjon rá ajtót az áramvezetékre vagy húzza át éles sarkokon vagy peremeken. Ne tolja a gépet az áramvezetékre. Az áramvezetéket hevített felületekt l tartsa távol. A t z-, az áramütés és a sérülésveszély elkerülése végett ne hagyja rizetlenül a gépet m ködés közben. Húzza ki a gépet az elektromos hálózatból, ha nem használja vagy ha javítási m veleteket akar elvégezni rajta. Használaton kívül és közben is óvja a gépet a napsütést l, rossz id t l, es t l. Tárolja a készüléket beltéren, száraz helyen. A készülék nem játék. A gyerekek közelében történ használat nagy odafigyelést igényel. Kizárólag a kézikönyvnek megfelel en használja. Csak az Alto által ajánlott tartozékokat használja. Tegye meg az összes szükséges óvintézkedést annak érdekében, hogy a gép mozgó alkatrészeibe ne kerüljön haj, ékszer és lazán viselt ruha. Ne hagyja a gépet felügyelet nélkül, amíg meg nem bizonyosodott arról, hogy nem képes önálló helyváltoztatásra. A gépet ne használja az el írt d lésszöget meghaladó lejt kön. Ne használja a készüléket túlságosan poros helyeken. A gép használata közben ügyeljen arra, hogy ne okozzon kárt a környezetében. 4 SCRUBTEC 343E (2) E

25 FELHSZNÁLÓI ÚTMUTATÓ MAGYAR Ne ütközzön polcoknak vagy állványoknak a géppel, f leg ahol nagy a lees tárgyak kockázata. Ne tegyen semmiféle folyadékot tartalmazó kannát sem a gépre. A gép munkah mérsékletének 0 C +40 C között kell lennie. A gép tárolási h mérsékletnek 0 C +40 C között kell lennie. A páratartalomnak 30% és 95% között kell lennie. A gépet ne használja szállítóeszköznek. A gépet ne használja az el írt d lésszöget meghaladó lejt kön. Ne hagyja a keféket/korongokat, hogy a gép álló helyzetében is m ködjenek, mert károsulhat a padló. T z esetén lehet leg poroltót használjon az oltáshoz, ne vizet. Ne legyen könnyelm a gép munkavédelmi el írásait illet en; kövesse pontosan a szokásos karbantartási útmutatásokat. Akadályozza meg, hogy különböz tárgyak a gép nyílásaiba juthassanak. Ne használja a gépet, ha a nyílásai el vannak dugulva. A nyílásokat mindig tartsa szabadon portól, hajtól és minden egyéb olyan anyagoktól, amelyek a légáramlást csökkenthetnék. Ne távolítsa el, és ne módosítsa a gépre ráer sített táblákat. Ha a gépet az útmutatásnak megfelel en használja, a gép által keltett rezgések nem veszélyesek. A gép vibrációs szintje 2,5 m/s 2 alatt van (98/37/EEC - EN 1033/1995). A gép nem használható közutakon vagy utcán. A gép szállításakor kalkuláljon a fagypont alatti h mérséklettel. A vízvisszanyer tartályban, vagy a csövekben lév víz megfagyhat és súlyosan károsíthatja a gépet. A géphez tartozó, valalmint a felhasználói kézikönyvben meghatározott keféket és korongokat használja. Más kefék és korongok használata csökkenti a biztonságot. A gép hibás m ködése esetén gy z djön meg róla hogy a hiba nem hiányos karbantartás miatt jelentkezik e. Szükség esetén a hivatalos szakért t l, vagy a hivatalos szerviz központtól kérjen segítséget. Ha a gép nem m ködik megfelel en sérült vizet vagy habot ereszt kint maradt rosst id járási körülmények között vizes lett vagy vízbe esett azonnal kapcsolja ki, és lépjen kapcsolatba az Alto Szervizközponttal vagy egy képzett szakemberrel. Alkatrészcsere esetén igényeljen a hivatalos ellátótól, vagy márkakeresked t l EREDETI cserealkatrészeket. A gép biztonságos és megfelel használata érdekében az el írt id szakos karbantartást - melyenek leírását megtalálja ebben a kézikönyvben is - arra feljogosított személy vagy szervízközpont végezze. Karbantartás/javítás el tt figyelmesen olvassa el a rendelekezésre álló útmutatásokat. Magas nyomású vagy közvetlen tisztítófúvókával, vagy maró anyaggal ne mossa a gépet. A gépet az el írásoknak megfelel en kell kidobni, a mérgez káros anyagok jelenléte (akkumulátorok, elektromos alkatrészek stb.) miatt, amelyeket az el írások szerint speciális gy jt központokba kell szállítani (lásd a Selejtezés fejezetet) (2) E SCRUBTEC 343E 5

26 MAGYAR FELHSZNÁLÓI ÚTMUTATÓ KÉSZÜLÉK LEÍRÁS A GÉP FELÉPÍTÉSE 1. Sorozatszám-lemez/technikai adatok/konformitás min sítés 2. Kormányrúd 3. Kormányrúd d lésszögét beállító gomb 4. Oldat áramlását szabályozó kar 5a. Minimum folyadék áramlási pozíció 5b. Maximum folyadék áramlási pozíció 6. Vízvisszanyer tartály fedél 7. Hátsó meghajtókerék szállításhoz/parkoláshoz 8. Központi kerekek rögzített tengelyen 9. Kefe/korong 10. Kefe-/korongtartó szint 11. Lehúzóegység 12. A lehúzóegységet rögzít kézikerekek 13. Elüls lehúzópenge 14. Hátsó lehúzópenge 15. Lehúzóél emel rugók 16. Visszanyert vizet elvezet töml 17. Visszanyert vizet elvezet töml tartó 18. Oldatelvezet szelep 19. Lehúzóegységet felemel /leenged kar 20. Oldatsz r 21. Hálózati kábel 22. Lehúzóegység elszívócsöve 23. Szállítási/parkolási készülék 23a. Szállító/parkolási készükék (foglalt) 23b. Szállító/parkolási készükék (szabad) 24. Szállítási/parkolási készülék pozícionálási pecke 25. Kefe/korong-tartó felfüggesztés 26. Vízvisszanyer tartály 27. Oldattartály a 5b a 23b S311233A 6 SCRUBTEC 343E (2) E

27 FELHSZNÁLÓI ÚTMUTATÓ MAGYAR GÉPSZERKEZET (Folytatás) Vízvisszanyer tartály fedél (nyitva) Vízvisszanyer tartály fedéltömít Kefe/korong-tartó felfüggesztés Vízvisszanyer tartály rész Oldat tartály tölt nyak Elszívórács automatikus úszózáróval Vízvisszanyer -töml nyílás Vákuum rendszer motorja Kefe/korong-tartó motor Kefe-/korongtartó szint Gépsebességet szabályozó csavar Kefe Korongtartó Korong Zárótábla doboz Csavar Kiegyenlít nyílás Fedél támasztórúd (kapcsolva) Kefe/korong-tartó forgásirány S311236A (2) E SCRUBTEC 343E 7

28 MAGYAR FELHSZNÁLÓI ÚTMUTATÓ VEZÉRL PULT Vezérl pult Kefe-/korongtartó kapcsoló Elszívórendszer kapcsoló KIEGÉSZÍT K/OPCIÓK A szabványos összetev k kiegészítéseként a gépet a következ kiegészít kkel/opciókkal is felszerelhetik, a gép specifi kus használata szerint: Más anyagú kefék/korongok A további kiegészít tartozékokkal kapcsolatosan forduljon a szervízközpontunkhoz vagy a felhatalmazott viszonteladóhoz. M SZAKI ADATOK S311232A Általános Gép hossza Gép szélessége lehúzóegységgel Gép szélessége lehúzóegység nélkül Min./max. gépmagasság állítható karral A gép összsúlya Minimális fordulási sugár Tisztítási szélesség A központi kerék átmér je Kefe/korong átmér je SCRUBTEC 343E 230 Volt mm 720 mm 570 mm mm 75 kg 750 mm 430 mm 250 mm mm SCRUBTEC 343E 115 Volt A kerék padló-nyomása 0,23 N/mm 2 Kefe/korong padló-nyomása 28 kg Teljesítmény SCRUBTEC 343E 230 Volt SCRUBTEC 343E 115 Volt Szívás mmh 2 O Kefe/korong-tartó motor sebessége 150 rpm 170 rpm A munkaállomás hangnyomásszintje 71 db(a) Elszívó-rendszer motorteljesítménye 550 W Kefe/korong motorteljesítmény W 550 W Oldaldöntés 2% Rendszerfeszültség 230 V - 50 Hz 115 V - 60 Hz Tiszta víztartály kapacitása 31 liter Vízvisszanyer tartály kapacitás 30 liter 8 SCRUBTEC 343E (2) E
