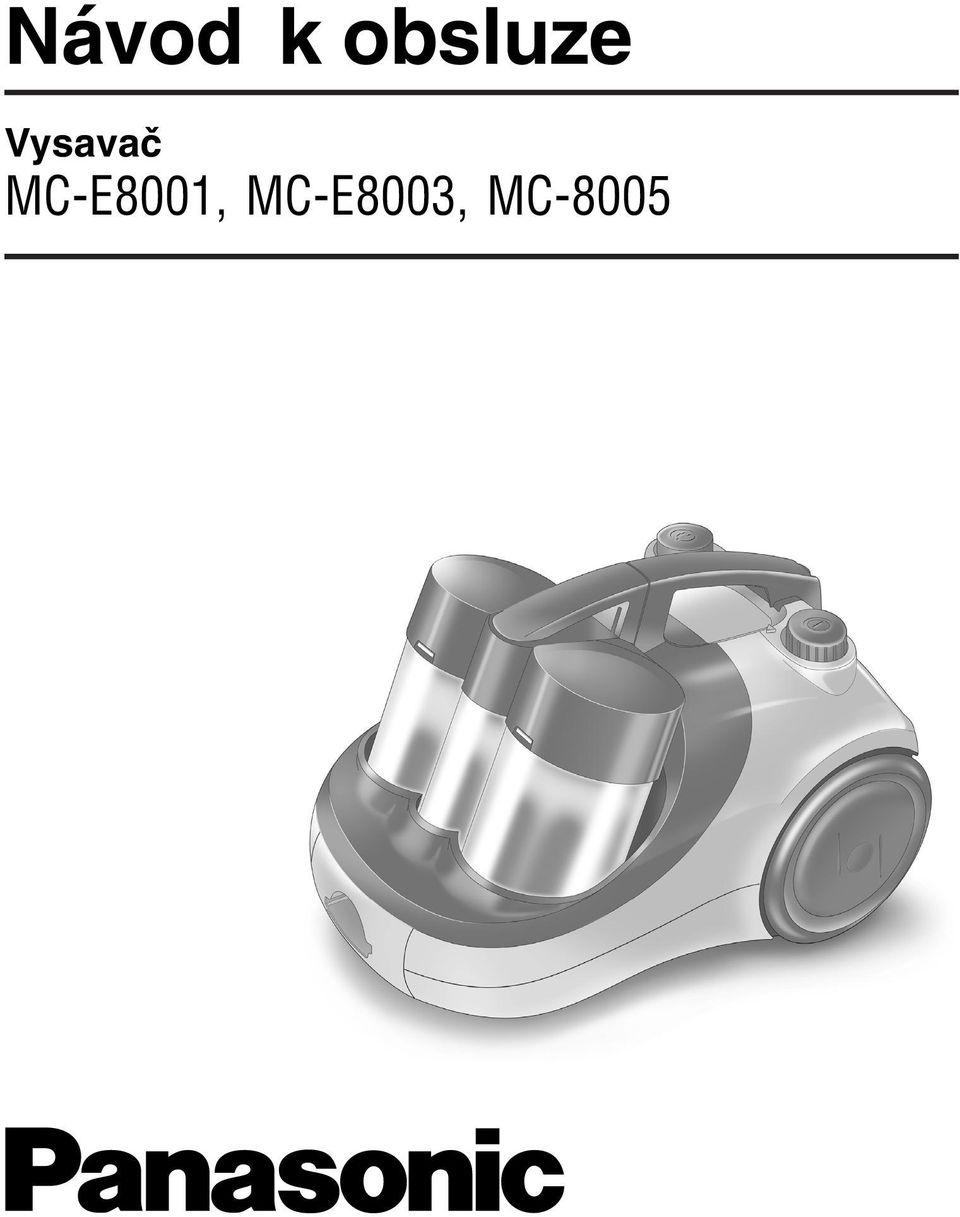

1 Návod k obsluze Vysavač MC E8001, MC E8003, MC

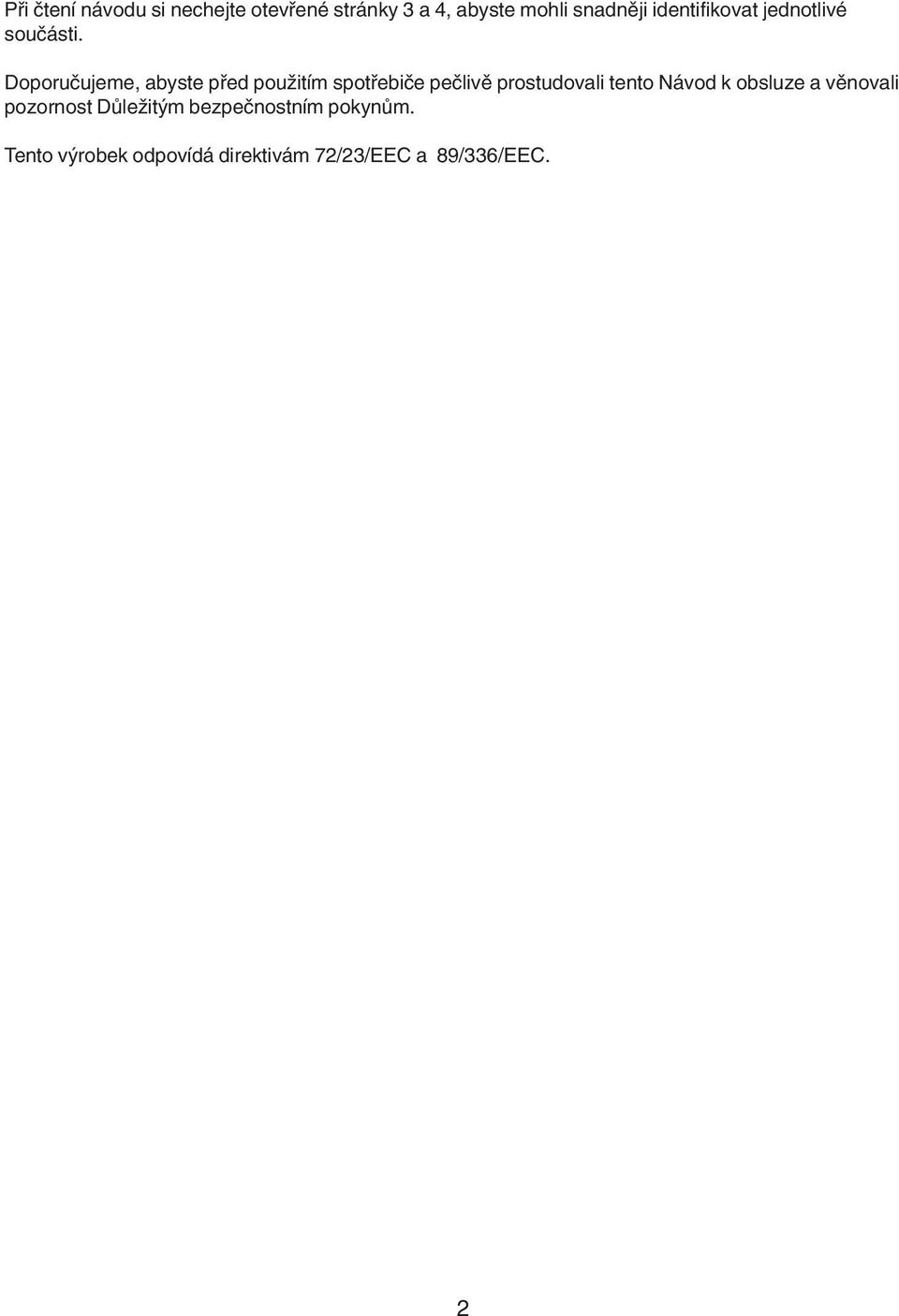

2 Při čtení návodu si nechejte otevřené stránky 3 a 4, abyste mohli snadněji identifikovat jednotlivé součásti. Doporučujeme, abyste před použitím spotřebiče pečlivě prostudovali tento Návod k obsluze a věnovali pozornost Důležitým bezpečnostním pokynům. Tento výrobek odpovídá direktivám 72/23/EEC a 89/336/EEC. 2

3 A D N L M E K C O G P Q F B R A a H b S T U V I J B B-1 B-2 B-3 B-4 B C C-1 C-2 C-3 K L C-4 C-5 C-6 C-7 3

4 D D-1 D-2 D-3 D-4 D-5 D-6 D-7 D-8 D-9 D-10 D-11 D-12 D-13 D-14 D-15 4

5 DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY PRO UŽIVATELE Při používání tohoto vysavače prosím dodržujte tato základní pravidla. VAROVÁNÍ: Předcházejte nebezpečí požáru, zásahu elektrickým proudem S nebo zranění: Tento spotřebič není určen k použití dětmi nebo nepoučenými osobami bez dozoru. Nepoužívejte spotřebič, pokud je poškozený nebo vadný přívodní elektrický kabel. Spotřebič je vybaven přívodním kabelem. Dojde li k jeho poškození, musí být opraven autorizovaným servisním střediskem nebo kvalifikovanou osobou. V opačném případě není provoz zařízení bezpečný. Pokud spotřebič nepoužíváte, nebo když se jej chystáte čistit nebo provádět údržbu, odpojte jej z elektrické sítě. Před odpojením ze sítě vysavač vypněte hlavním vypínačem. Při odpojování ze sítě netahejte za přívodní šňůru, ale vždy přímo za zástrčku. Nemanipulujte s vysavačem nebo vidlicí přívodní šňůry mokrýma rukama. Po vyprázdnění prachové nádoby řádně uzavřete kryt, aby nedocházelo k úniku prachu. Po čištění neinstalujte do vysavače mokré filtry vždy vyčkejte do jejich úplné vyschnutí, aby nedošlo k poškození spotřebiče. Nevysávejte vznětlivé nebo hořlavé materiály. Nepoužívejte vysavač v prostorách, kde by se takové materiály mohly nacházet. Nevysávejte horký popel, doutnající uhlíky nebo ostré předměty. Nevysávejte vodu ani jiné kapaliny. Dbejte na to, aby přívodní šňůra nepřišla do kontaktu s horkými povrchy (např. radiátory, krby, přímé sluneční záření atd.) Tento spotřebič je vybaven bezpečnostním termostatickou pojistkou, která jej automaticky vypne, aby nedošlo k přehřátí motoru, V takovém případě odpojte spotřebič z elektrické sítě a zkontrolujte prachovou nádobu a filtry, protože mohlo dojít k jejich naplnění nebo ucpání jemným prachem. Zkontrolujte, zda nedošlo k ucpání hadice nebo trubice. Po odstranění nahromaděného materiálu nechejte spotřebič vychladnou po dobu přibližně 40 minut, dokud se termostatická pojistka nevrátí do výchozího stavu. A) PŘEHLED HLAVNÍCH SOUČÁSTÍ A Vstupní sací otvor B) Připojovací trubice C) Hadice D) Zakřivená trubice E) Manuální regulátor sání F) Prodlužovací trubice (volitelné příslušenství) G) Teleskopická trubice H) Podlahový nástavec a nebo b (podle modelu) I) Prachový nástavec J) Štěrbinový nástavec K) Hlavní vypínač / Regulátor výkonu L) Zpětné navíjení přívodního kabelu M) Madlo N) Madlo prachové nádoby O) Kryt prachové nádoby P) Hlavní filtr A Q) Hlavní filtr B R) Předfiltr S) Indikátor naplnění prachové nádoby T) Prachová nádoba U) Zadní kryt V) Kryt výstupu vzduchu 5

6 B) SESTAVENÍ VYSAVAČE B 1) Vložte připojovací trubici do vstupního sacího otvoru a otočte ji směrem doprava. B 2) Teleskopická trubice Uchopte trubici za držadlo a roztáhněte ji do požadované délky. B 3) Prodlužovací trubice (volitelné příslušenství) Spojte obě trubice mírným pootočením. B 4) Spojte zakřivenou trubici s prodlužovací nebo teleskopickou trubicí mírným pootočením. B 5) Na konec trubice mírným pootočením připojte nástavec C) POUŽITÍ VYSAVAČE C 1. C 2. C 3. C 4. C 5. C 6. C 7. Podlahový nástavec a nebo b (podle modelu) Podlahový nástavec je vybaven nožním přepínačem, pomocí kterého můžete měnit nastavení podle typu vysávané plochy. Zpětné navíjení přívodního kabelu (L) Odviňte celý kabel a připojte jej k elektrické zásuvce. Kabel navinete zpět stisknutím tlačítka zpětného navíjení. POZNÁMKA: Při navíjení podržte zástrčku, aby nenarazila na spotřebič. Hlavní vypínač / Regulátor výkonu (K) Stiskem vypínače zapnete nebo vypnete spotřebič. Otáčením tohoto vypínače můžete zvýšit nebo snížit výkon. Manuální nastavení sacího výkonu Zakřivená trubice je vybavena manuálním regulátorem proudu vzduchu, pomocí něhož můžete krátkodobě snížit sací výkon. Prachový nástavec Pro vysávání obrazových rámů, hran nábytku, knih a dalších předmětů. Štěrbinový nástavec Pro vysávání normálně nepřístupných míst jako např. okenní rámy nebo štěrbin u zdí místnosti. Parkovací poloha Při krátkých přestávkách ve vysávání zasuňte západku, která je součástí vysávací hlavice, do úchytu na zadní straně spotřebiče. Uložení / Přenášení spotřebiče Zastavte spotřebič, odpojte jej ze sítě a naviňte zpět přívodní kabel Vysavač můžete přenášet nebo uložit ve svislé poloze zasuňte západku na vysávací hlavici do úchytu na spodní straně spotřebiče. 6

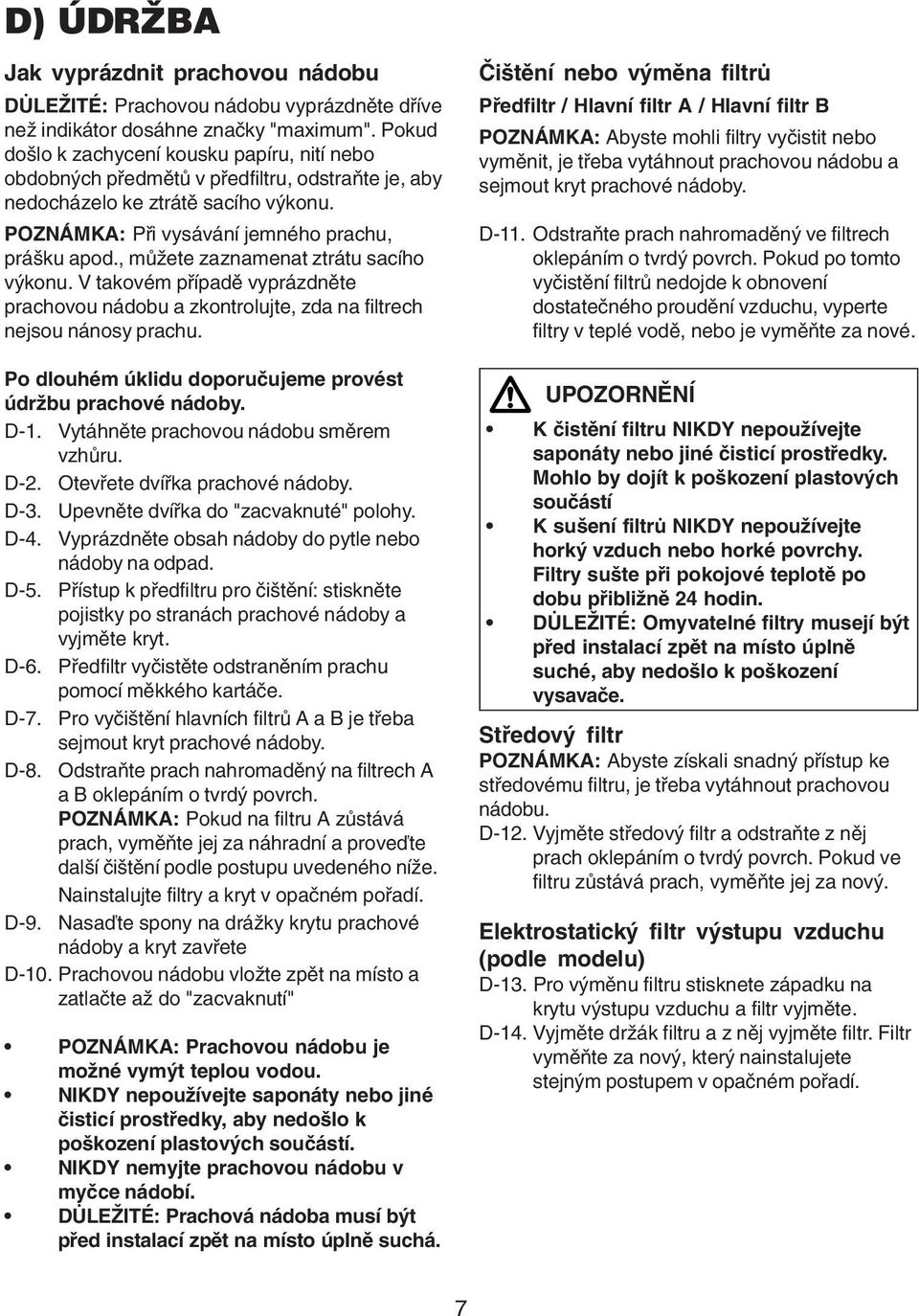

7 D) ÚDRŽBA Jak vyprázdnit prachovou nádobu DŮLEŽITÉ: Prachovou nádobu vyprázdněte dříve než indikátor dosáhne značky "maximum". Pokud došlo k zachycení kousku papíru, nití nebo obdobných předmětů v předfiltru, odstraňte je, aby nedocházelo ke ztrátě sacího výkonu. POZNÁMKA: Při vysávání jemného prachu, prášku apod., můžete zaznamenat ztrátu sacího výkonu. V takovém případě vyprázdněte prachovou nádobu a zkontrolujte, zda na filtrech nejsou nánosy prachu. Po dlouhém úklidu doporučujeme provést údržbu prachové nádoby. D 1. Vytáhněte prachovou nádobu směrem vzhůru. D 2. Otevřete dvířka prachové nádoby. D 3. Upevněte dvířka do "zacvaknuté" polohy. D 4. Vyprázdněte obsah nádoby do pytle nebo nádoby na odpad. D 5. Přístup k předfiltru pro čištění: stiskněte pojistky po stranách prachové nádoby a vyjměte kryt. D 6. Předfiltr vyčistěte odstraněním prachu pomocí měkkého kartáče. D 7. Pro vyčištění hlavních filtrů A a B je třeba sejmout kryt prachové nádoby. D 8. Odstraňte prach nahromaděný na filtrech A a B oklepáním o tvrdý povrch. POZNÁMKA: Pokud na filtru A zůstává prach, vyměňte jej za náhradní a proveďte další čištění podle postupu uvedeného níže. Nainstalujte filtry a kryt v opačném pořadí. D 9. Nasaďte spony na drážky krytu prachové nádoby a kryt zavřete D 10. Prachovou nádobu vložte zpět na místo a zatlačte až do "zacvaknutí" POZNÁMKA: Prachovou nádobu je možné vymýt teplou vodou. NIKDY nepoužívejte saponáty nebo jiné čisticí prostředky, aby nedošlo k poškození plastových součástí. NIKDY nemyjte prachovou nádobu v myčce nádobí. DŮLEŽITÉ: Prachová nádoba musí být před instalací zpět na místo úplně suchá. Čištění nebo výměna filtrů Předfiltr / Hlavní filtr A / Hlavní filtr B POZNÁMKA: Abyste mohli filtry vyčistit nebo vyměnit, je třeba vytáhnout prachovou nádobu a sejmout kryt prachové nádoby. D 11. Odstraňte prach nahromaděný ve filtrech oklepáním o tvrdý povrch. Pokud po tomto vyčistění filtrů nedojde k obnovení dostatečného proudění vzduchu, vyperte filtry v teplé vodě, nebo je vyměňte za nové. S UPOZORNĚNÍ K čistění filtru NIKDY nepoužívejte saponáty nebo jiné čisticí prostředky. Mohlo by dojít k poškození plastových součástí K sušení filtrů NIKDY nepoužívejte horký vzduch nebo horké povrchy. Filtry sušte při pokojové teplotě po dobu přibližně 24 hodin. DŮLEŽITÉ: Omyvatelné filtry musejí být před instalací zpět na místo úplně suché, aby nedošlo k poškození vysavače. Středový filtr POZNÁMKA: Abyste získali snadný přístup ke středovému filtru, je třeba vytáhnout prachovou nádobu. D 12. Vyjměte středový filtr a odstraňte z něj prach oklepáním o tvrdý povrch. Pokud ve filtru zůstává prach, vyměňte jej za nový. Elektrostatický filtr výstupu vzduchu (podle modelu) D 13. Pro výměnu filtru stisknete západku na krytu výstupu vzduchu a filtr vyjměte. D 14. Vyjměte držák filtru a z něj vyjměte filtr. Filtr vyměňte za nový, který nainstalujete stejným postupem v opačném pořadí. 7

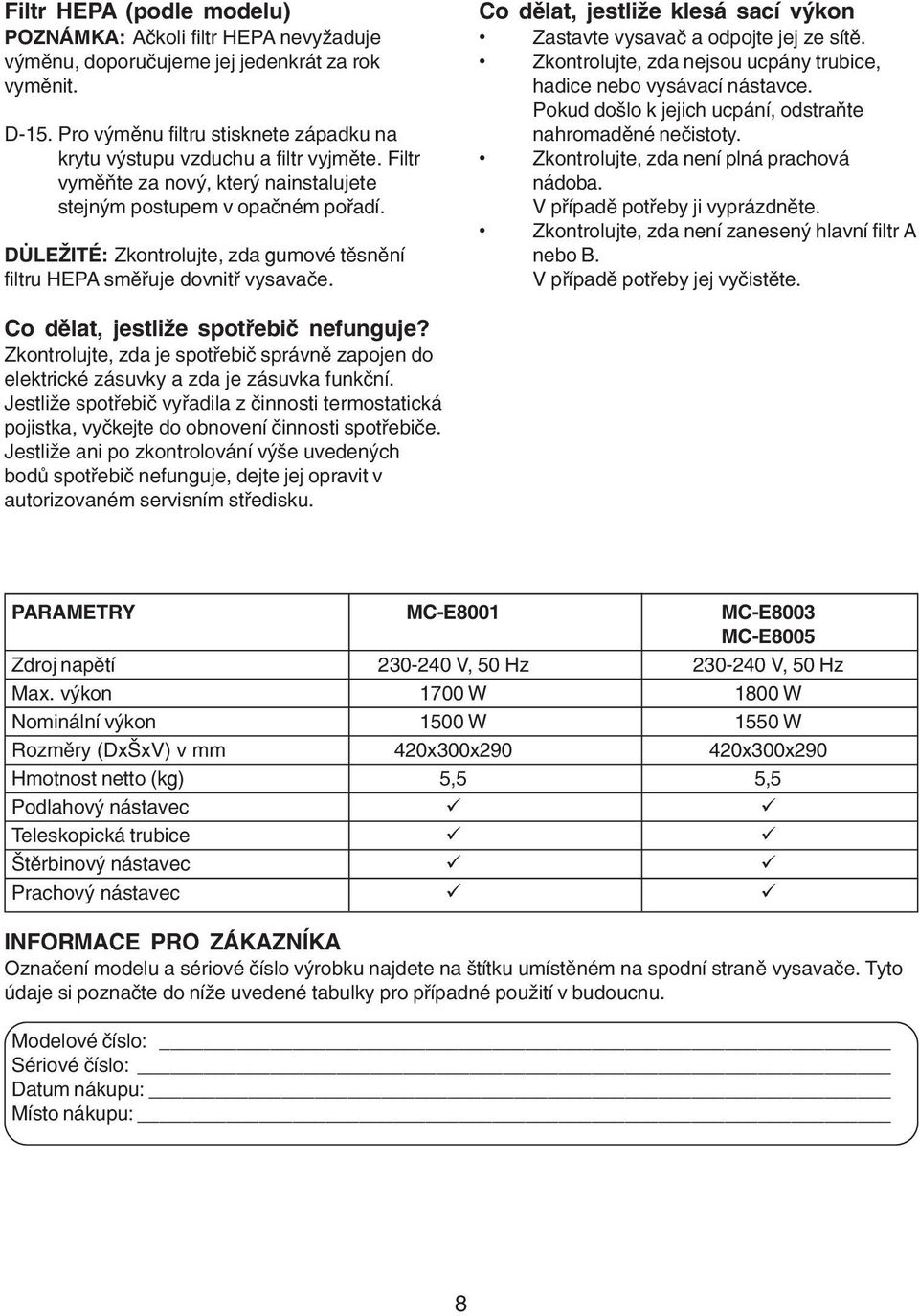

8 Filtr HEPA (podle modelu) POZNÁMKA: Ačkoli filtr HEPA nevyžaduje výměnu, doporučujeme jej jedenkrát za rok vyměnit. D 15. Pro výměnu filtru stisknete západku na krytu výstupu vzduchu a filtr vyjměte. Filtr vyměňte za nový, který nainstalujete stejným postupem v opačném pořadí. DŮLEŽITÉ: Zkontrolujte, zda gumové těsnění filtru HEPA směřuje dovnitř vysavače. Co dělat, jestliže klesá sací výkon Zastavte vysavač a odpojte jej ze sítě. Zkontrolujte, zda nejsou ucpány trubice, hadice nebo vysávací nástavce. Pokud došlo k jejich ucpání, odstraňte nahromaděné nečistoty. Zkontrolujte, zda není plná prachová nádoba. V případě potřeby ji vyprázdněte. Zkontrolujte, zda není zanesený hlavní filtr A nebo B. V případě potřeby jej vyčistěte. Co dělat, jestliže spotřebič nefunguje? Zkontrolujte, zda je spotřebič správně zapojen do elektrické zásuvky a zda je zásuvka funkční. Jestliže spotřebič vyřadila z činnosti termostatická pojistka, vyčkejte do obnovení činnosti spotřebiče. Jestliže ani po zkontrolování výše uvedených bodů spotřebič nefunguje, dejte jej opravit v autorizovaném servisním středisku. PARAMETRY MC E8001 MC E8003 MC E8005 Zdroj napětí V, 50 Hz V, 50 Hz Max. výkon 1700 W 1800 W Nominální výkon 1500 W 1550 W Rozměry (DxŠxV) v mm 420x300x x300x290 Hmotnost netto (kg) 5,5 5,5 Podlahový nástavec!! Teleskopická trubice!! Štěrbinový nástavec!! Prachový nástavec!! INFORMACE PRO ZÁKAZNÍKA Označení modelu a sériové číslo výrobku najdete na štítku umístěném na spodní straně vysavače. Tyto údaje si poznačte do níže uvedené tabulky pro případné použití v budoucnu. Modelové číslo: Sériové číslo: Datum nákupu: Místo nákupu: 8

9 Poznámky: 9

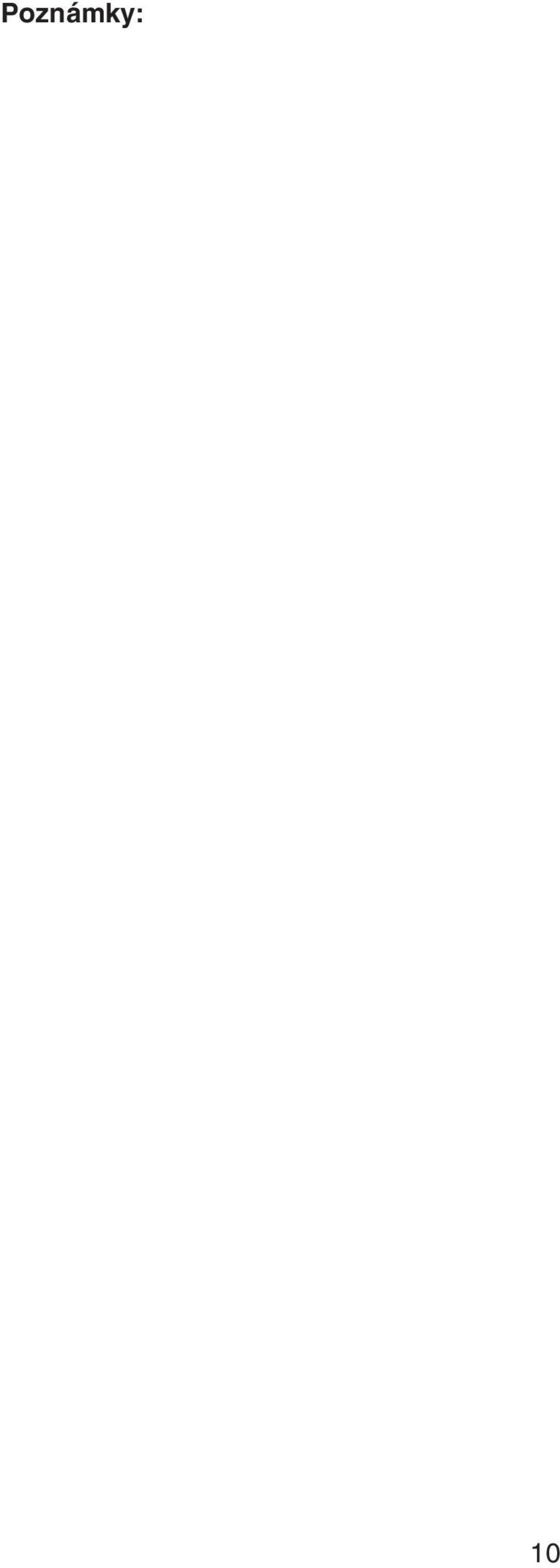

10 Poznámky: 10

11 Poznámky: 11

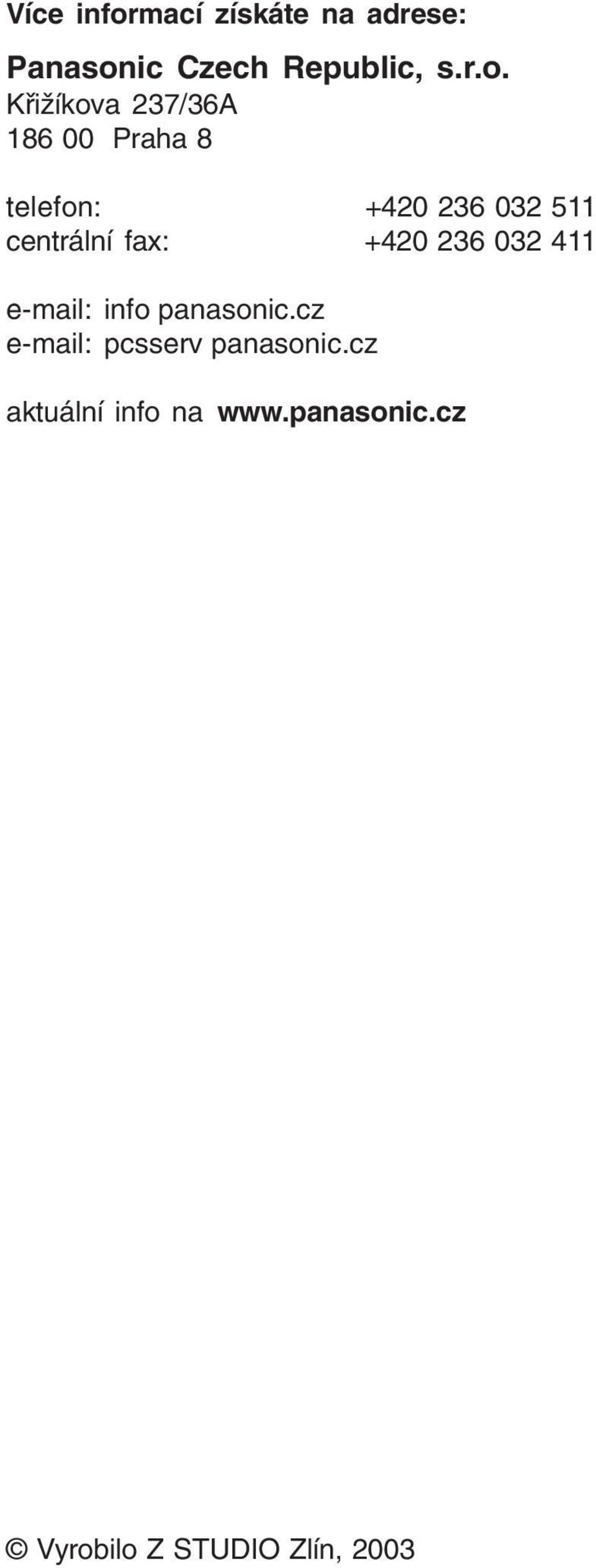

12 Více informací získáte na adrese: Panasonic Czech Republic, s.r.o. Křižíkova 237/36A Praha 8 telefon: centrální fax: e mail: info panasonic.cz e mail: pcsserv panasonic.cz aktuální info na Vyrobilo Z STUDIO Zlín,
