DIGITÁLNÍ LASEROVÝ DETEKTOR

Transkript

1 ??? CZ DE0772

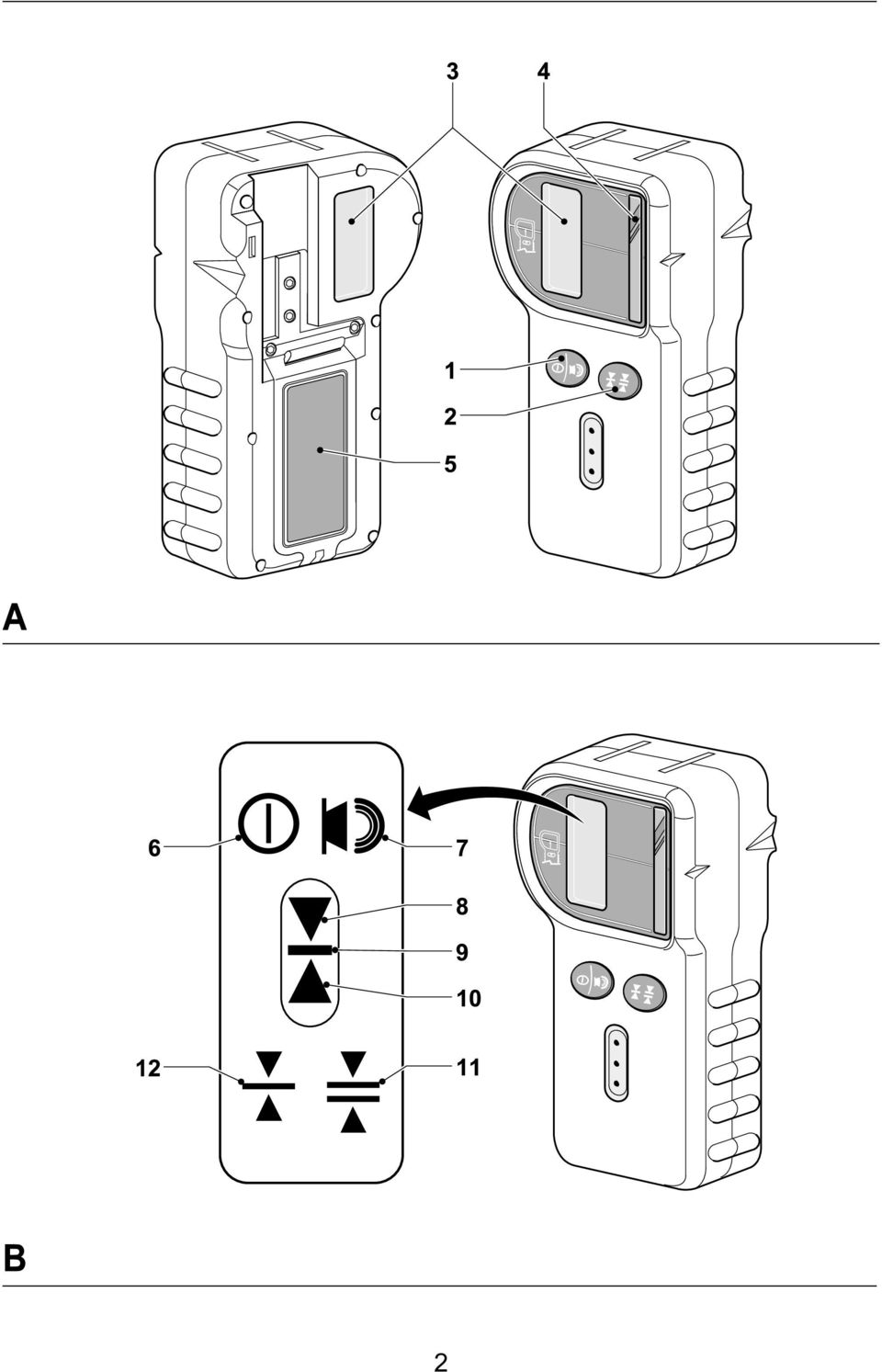

2 2

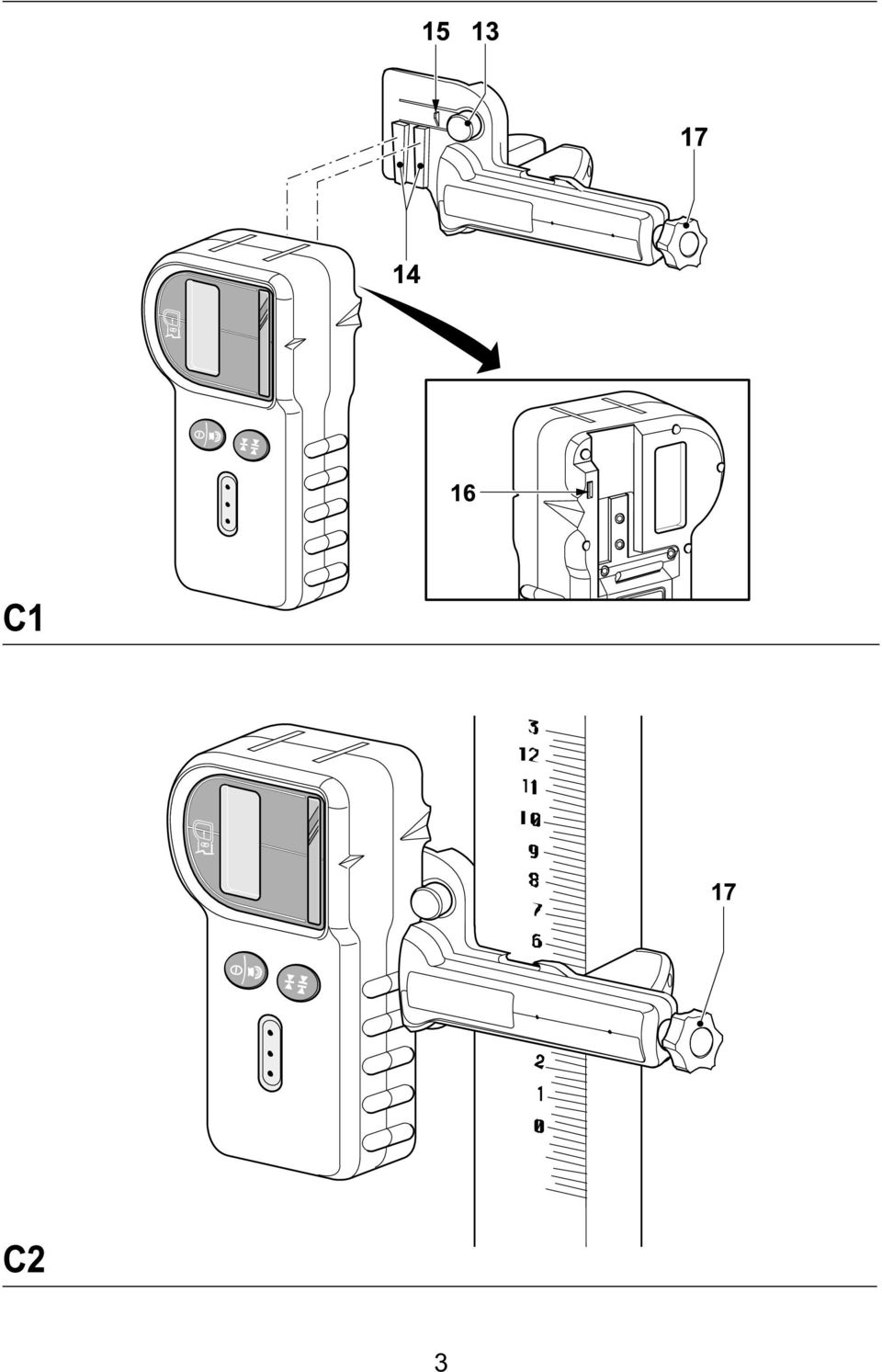

3 3

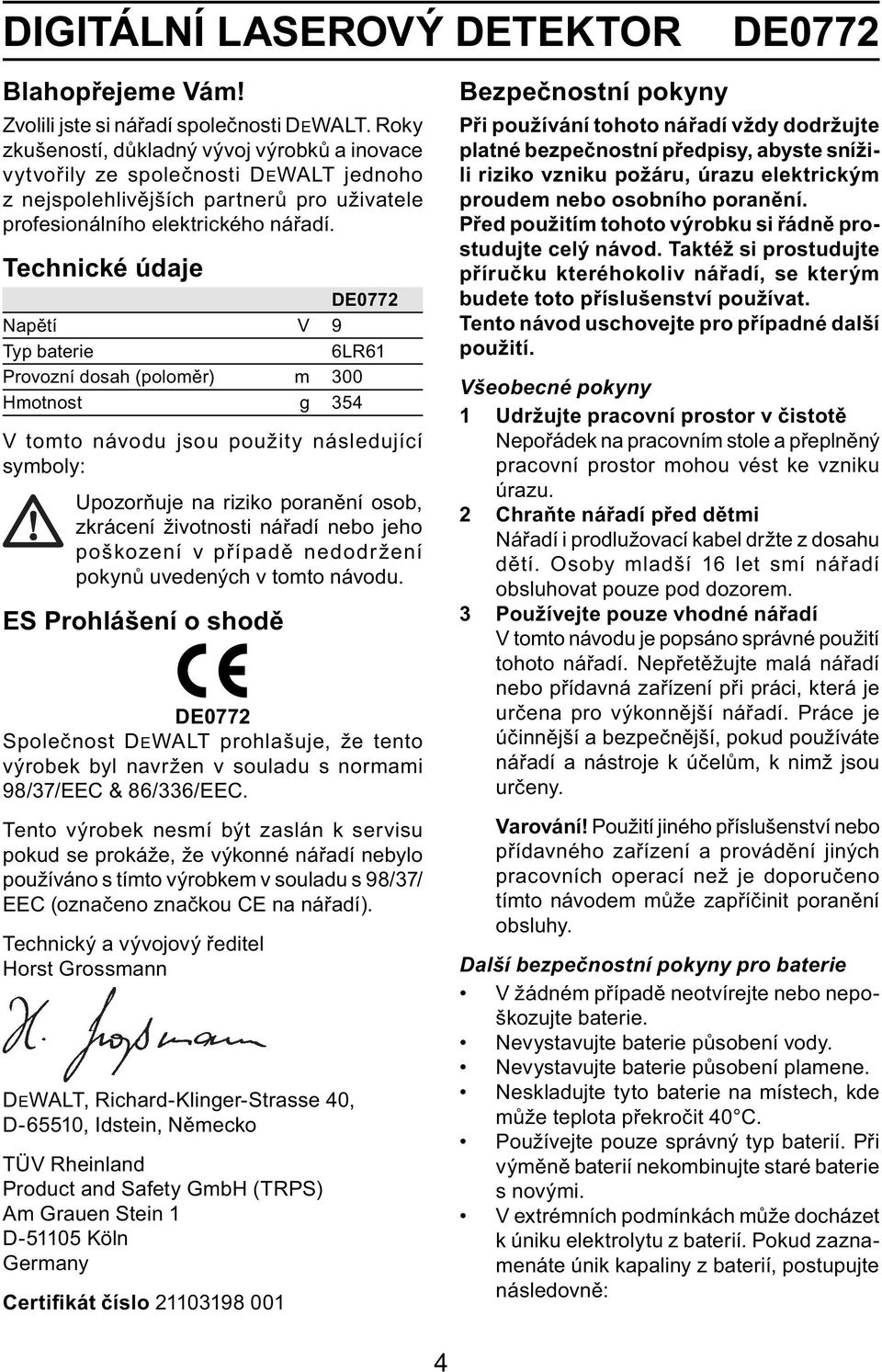

4 DIGITÁLNÍ LASEROVÝ DETEKTOR DE0772 Blahopřejeme Vám! Zvolili jste si nářadí společnosti DEWALT. Roky zkušeností, důkladný vývoj výrobků a inovace vytvořily ze společnosti DEWALT jednoho z nejspolehlivějších partnerů pro uživatele profesionálního elektrického nářadí. Technické údaje DE0772 Napětí V 9 Typ baterie 6LR61 Provozní dosah (poloměr) m 300 Hmotnost g 354 V tomto návodu jsou použity následující symboly: Upozorňuje na riziko poranění osob, zkrácení životnosti nářadí nebo jeho poškození v případě nedodržení pokynů uvedených v tomto návodu. ES Prohlášení o shodě DE0772 Společnost DEWALT prohlašuje, že tento výrobek byl navržen v souladu s normami 98/37/EEC & 86/336/EEC. Tento výrobek nesmí být zaslán k servisu pokud se prokáže, že výkonné nářadí nebylo používáno s tímto výrobkem v souladu s 98/37/ EEC (označeno značkou CE na nářadí). Technický a vývojový ředitel Horst Grossmann DEWALT, Richard-Klinger-Strasse 40, D-65510, Idstein, Německo TÜV Rheinland Product and Safety GmbH (TRPS) Am Grauen Stein 1 D Köln Germany Certifikát číslo Bezpečnostní pokyny Při používání tohoto nářadí vždy dodržujte platné bezpečnostní předpisy, abyste snížili riziko vzniku požáru, úrazu elektrickým proudem nebo osobního poranění. Před použitím tohoto výrobku si řádně prostudujte celý návod. Taktéž si prostudujte příručku kteréhokoliv nářadí, se kterým budete toto příslušenství používat. Tento návod uschovejte pro případné další použití. Všeobecné pokyny 1 Udržujte pracovní prostor v čistotě Nepořádek na pracovním stole a přeplněný pracovní prostor mohou vést ke vzniku úrazu. 2 Chraňte nářadí před dětmi Nářadí i prodlužovací kabel držte z dosahu dětí. Osoby mladší 16 let smí nářadí obsluhovat pouze pod dozorem. 3 Používejte pouze vhodné nářadí V tomto návodu je popsáno správné použití tohoto nářadí. Nepřetěžujte malá nářadí nebo přídavná zařízení při práci, která je určena pro výkonnější nářadí. Práce je účinnější a bezpečnější, pokud používáte nářadí a nástroje k účelům, k nimž jsou určeny. Varování! Použití jiného příslušenství nebo přídavného zařízení a provádění jiných pracovních operací než je doporučeno tímto návodem může zapříčinit poranění obsluhy. Další bezpečnostní pokyny pro baterie V žádném případě neotvírejte nebo nepoškozujte baterie. Nevystavujte baterie působení vody. Nevystavujte baterie působení plamene. Neskladujte tyto baterie na místech, kde může teplota překročit 40 C. Používejte pouze správný typ baterií. Při výměně baterií nekombinujte staré baterie s novými. V extrémních podmínkách může docházet k úniku elektrolytu z baterií. Pokud zaznamenáte únik kapaliny z baterií, postupujte následovně: 4

5 - Pečlivě kapalinu otřete hadříkem. Vyvarujte se potřísnění pokožky. Vyvarujte se požití této kapaliny. - V případě zasažení pokožky či zraku kapalinu oplachujte postižené místo čistou tekoucí vodou po dobu alespoň 10 minut a vyhledejte lékaře. Nebezpečí vzniku požáru! Zabraňte zkratování kontaktů vyjmuté baterie. Obsah balení Balení obsahuje: 1 Digitální laserový detektor 1 Příchytku 1 Baterii 1 Návod k použití Před zahájením práce věnujte dostatek času pečlivému pročtení a porozumění tomuto návodu. Popis (obr. A) Váš digitální laserový detektor DE0772 byl vyvinut pro zvýšení schopností vašeho otočného laseru DEWALT. Detektor pomáhá určit polohu laserového paprsku při velmi jasném okolí anebo při větších vzdálenostech. Vytváří jak viditelný, tak i zvukový signál při kontaktu laserového paprsku s detektorem. Příslušenství je možné používat jak v místnosti, tak i ve venkovním prostředí, všude kde je obtížné najít laserový paprsek. Toto příslušenství je určené k použití s otočným laserem. Se stacionárním laserem nebude fungovat. 1 Tlačítko hlavního spínače / hlasitosti zvukového signálu 2 Tlačítko režimu chodu s vysokou přesností 3 Displej 4 Detekční okénko paprsku 5 Kryt bateriového prostoru Montáž a seřízení Taktéž si prostudujte příručku kteréhokoliv přístroje, se kterým budete toto příslušenství používat. Výměna baterií (obr. A) Příslušenství pracuje s bateriemi 6LR61. Otevřete kryt bateriového prostoru (5) způsobem znázorněným na obrázku (obr. A). Baterie vyměňte. Ujistěte se, že jsou nové baterie vloženy ve směru znázorněném na obrázku. Kryt bateriového prostoru zavřete. Instalace příslušenství (obr. A, C1 & C2) Příslušenství je možné použít s dodanou příchytkou, nebo bez ní. Příslušenství je taktéž možné držet v ruce, např. přiložené ke zdi. Pokud je použijeme s dodanou příchytkou, může být příslušenství přichyceno na nivelační tyč, tyč s vyznačenými úrovněmi, sloup nebo stojan. Stiskněte uvolňovací tlačítko (13) a zařízení posuňte po kolejnicích (14) tak, aby západka (15) zaskočila do výřezu (16) (obr. C1). Povolením šroubu (17) rozevřete čelisti příchytky (obr. C2). Přidržte příslušenství v požadované poloze, např. přitisknuté k nivelační tyči. Přitáhněte opět šroub rukojeti.17 Pokyny pro obsluhu Vždy dodržujte bezpečnostní předpisy a příslušná nařízení. Před tím, než příslušenství poprvé použijete, sejměte a znehodnoťte ochrannou pásku z čoček. Zapnutí a vypnutí (obr. A & E) Zapnutí provedete stiskem tlačítka (1) (obr. A). Na displeji (3) se zobrazí znak zapnutí (6) (obr. B). Není-li příslušenství použito po dobu 30 minut, automaticky se vypne. Nastavení úrovně hlasitosti audio signálu (obr. A & B) Stiskněte tlačítko (1) (obr. A). Každým stiskem tlačítka se bude režim cyklicky měnit přes nastavení hlasitě přes slabě až k vypnuto. Úroveň hlasitosti je na displeji indikována znakem hlasitosti (7) společně počtem vyznačených půlkruhů (obr. B). Nastavení přesnosti detekce (obr. A & B) Příslušenství může pracovat ve 2 režimech přesnosti (obr. B): - Detekce roviny s max. odchylkou 3 mm. Tento pracovní režim je zobrazen na displeji označením (11). - Detekce roviny s max. odchylkou 1 mm. Tento pracovní režim je zobrazen na displeji označením (12). 5

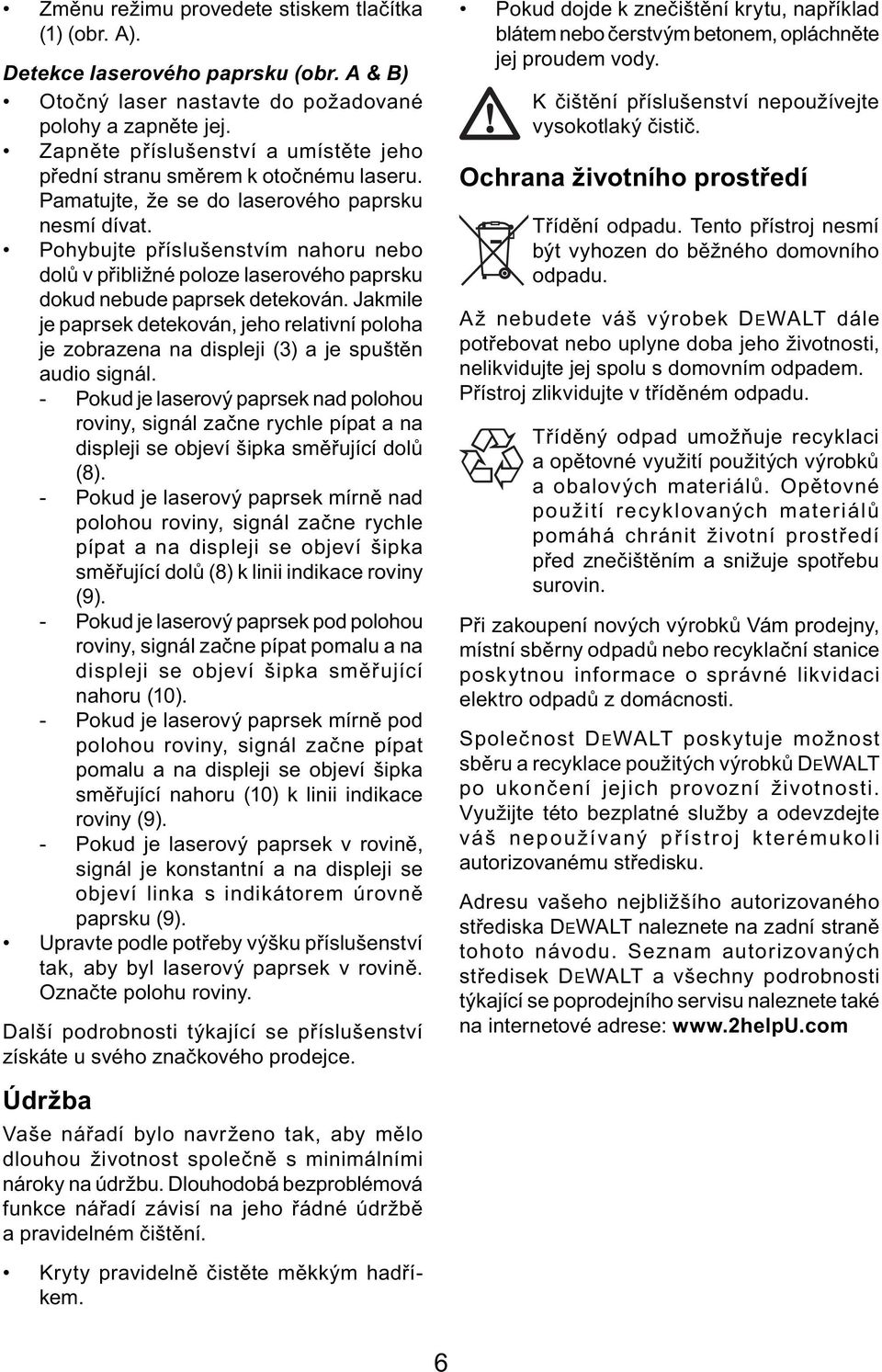

6 Změnu režimu provedete stiskem tlačítka (1) (obr. A). Detekce laserového paprsku (obr. A & B) Otočný laser nastavte do požadované polohy a zapněte jej. Zapněte příslušenství a umístěte jeho přední stranu směrem k otočnému laseru. Pamatujte, že se do laserového paprsku nesmí dívat. Pohybujte příslušenstvím nahoru nebo dolů v přibližné poloze laserového paprsku dokud nebude paprsek detekován. Jakmile je paprsek detekován, jeho relativní poloha je zobrazena na displeji (3) a je spuštěn audio signál. - Pokud je laserový paprsek nad polohou roviny, signál začne rychle pípat a na displeji se objeví šipka směřující dolů (8). - Pokud je laserový paprsek mírně nad polohou roviny, signál začne rychle pípat a na displeji se objeví šipka směřující dolů (8) k linii indikace roviny (9). - Pokud je laserový paprsek pod polohou roviny, signál začne pípat pomalu a na displeji se objeví šipka směřující nahoru (10). - Pokud je laserový paprsek mírně pod polohou roviny, signál začne pípat pomalu a na displeji se objeví šipka směřující nahoru (10) k linii indikace roviny (9). - Pokud je laserový paprsek v rovině, signál je konstantní a na displeji se objeví linka s indikátorem úrovně paprsku (9). Upravte podle potřeby výšku příslušenství tak, aby byl laserový paprsek v rovině. Označte polohu roviny. Další podrobnosti týkající se příslušenství získáte u svého značkového prodejce. Pokud dojde k znečištění krytu, například blátem nebo čerstvým betonem, opláchněte jej proudem vody. K čištění příslušenství nepoužívejte vysokotlaký čistič. Ochrana životního prostředí Třídění odpadu. Tento přístroj nesmí být vyhozen do běžného domovního odpadu. Až nebudete váš výrobek DEWALT dále potřebovat nebo uplyne doba jeho životnosti, nelikvidujte jej spolu s domovním odpadem. Přístroj zlikvidujte v tříděném odpadu. Tříděný odpad umožňuje recyklaci a opětovné využití použitých výrobků a obalových materiálů. Opětovné použití recyklovaných materiálů pomáhá chránit životní prostředí před znečištěním a snižuje spotřebu surovin. Při zakoupení nových výrobků Vám prodejny, místní sběrny odpadů nebo recyklační stanice poskytnou informace o správné likvidaci elektro odpadů z domácnosti. Společnost DEWALT poskytuje možnost sběru a recyklace použitých výrobků DEWALT po ukončení jejich provozní životnosti. Využijte této bezplatné služby a odevzdejte váš nepoužívaný přístroj kterémukoli autorizovanému středisku. Adresu vašeho nejbližšího autorizovaného střediska DEWALT naleznete na zadní straně tohoto návodu. Seznam autorizovaných středisek DEWALT a všechny podrobnosti týkající se poprodejního servisu naleznete také na internetové adrese: Údržba Vaše nářadí bylo navrženo tak, aby mělo dlouhou životnost společně s minimálními nároky na údržbu. Dlouhodobá bezproblémová funkce nářadí závisí na jeho řádné údržbě a pravidelném čištění. Kryty pravidelně čistěte měkkým hadříkem. 6

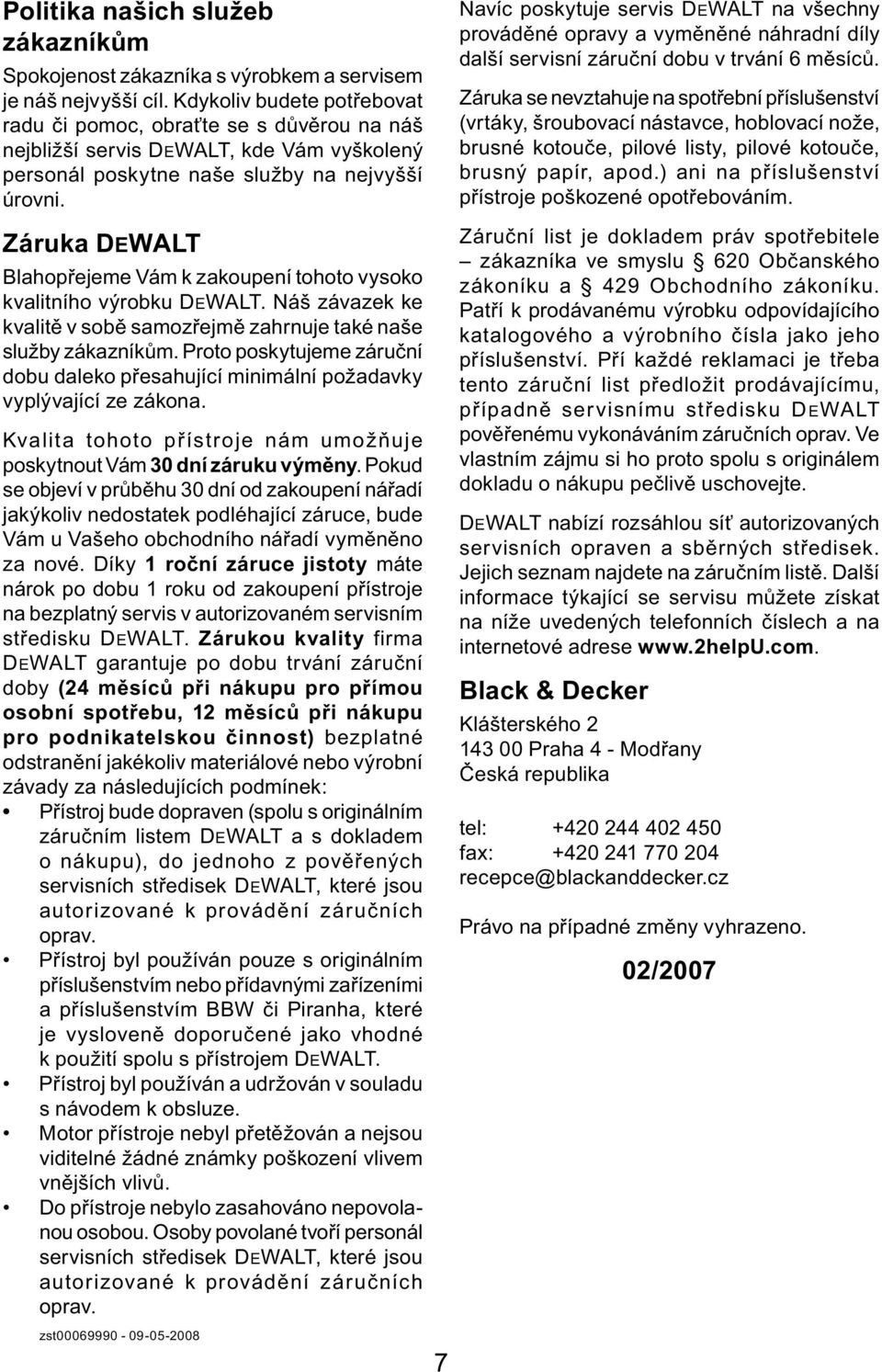

7 Politika našich služeb zákazníkům Spokojenost zákazníka s výrobkem a servisem je náš nejvyšší cíl. Kdykoliv budete potřebovat radu či pomoc, obraťte se s důvěrou na náš nejbližší servis DEWALT, kde Vám vyškolený personál poskytne naše služby na nejvyšší úrovni. Záruka DEWALT Blahopřejeme Vám k zakoupení tohoto vysoko kvalitního výrobku DEWALT. Náš závazek ke kvalitě v sobě samozřejmě zahrnuje také naše služby zákazníkům. Proto poskytujeme záruční dobu daleko přesahující minimální požadavky vyplývající ze zákona. Kvalita tohoto přístroje nám umožňuje poskytnout Vám 30 dní záruku výměny. Pokud se objeví v průběhu 30 dní od zakoupení nářadí jakýkoliv nedostatek podléhající záruce, bude Vám u Vašeho obchodního nářadí vyměněno za nové. Díky 1 roční záruce jistoty máte nárok po dobu 1 roku od zakoupení přístroje na bezplatný servis v autorizovaném servisním středisku DEWALT. Zárukou kvality firma DEWALT garantuje po dobu trvání záruční doby (24 měsíců při nákupu pro přímou osobní spotřebu, 12 měsíců při nákupu pro podnikatelskou činnost) bezplatné odstranění jakékoliv materiálové nebo výrobní závady za následujících podmínek: Přístroj bude dopraven (spolu s originálním záručním listem DEWALT a s dokladem o nákupu), do jednoho z pověřených servisních středisek DEWALT, které jsou autorizované k provádění záručních oprav. Přístroj byl používán pouze s originálním příslušenstvím nebo přídavnými zařízeními a příslušenstvím BBW či Piranha, které je vysloveně doporučené jako vhodné k použití spolu s přístrojem DEWALT. Přístroj byl používán a udržován v souladu s návodem k obsluze. Motor přístroje nebyl přetěžován a nejsou viditelné žádné známky poškození vlivem vnějších vlivů. Do přístroje nebylo zasahováno nepovolanou osobou. Osoby povolané tvoří personál servisních středisek DEWALT, které jsou autorizované k provádění záručních oprav. zst Navíc poskytuje servis DEWALT na všechny prováděné opravy a vyměněné náhradní díly další servisní záruční dobu v trvání 6 měsíců. Záruka se nevztahuje na spotřební příslušenství (vrtáky, šroubovací nástavce, hoblovací nože, brusné kotouče, pilové listy, pilové kotouče, brusný papír, apod.) ani na příslušenství přístroje poškozené opotřebováním. Záruční list je dokladem práv spotřebitele zákazníka ve smyslu 620 Občanského zákoníku a 429 Obchodního zákoníku. Patří k prodávanému výrobku odpovídajícího katalogového a výrobního čísla jako jeho příslušenství. Pří každé reklamaci je třeba tento záruční list předložit prodávajícímu, případně servisnímu středisku DEWALT pověřenému vykonáváním záručních oprav. Ve vlastním zájmu si ho proto spolu s originálem dokladu o nákupu pečlivě uschovejte. DEWALT nabízí rozsáhlou síť autorizovaných servisních opraven a sběrných středisek. Jejich seznam najdete na záručním listě. Další informace týkající se servisu můžete získat na níže uvedených telefonních číslech a na internetové adrese Black & Decker Klášterského Praha 4 - Modřany Česká republika tel: fax: recepce@blackanddecker.cz Právo na případné změny vyhrazeno. 02/2007

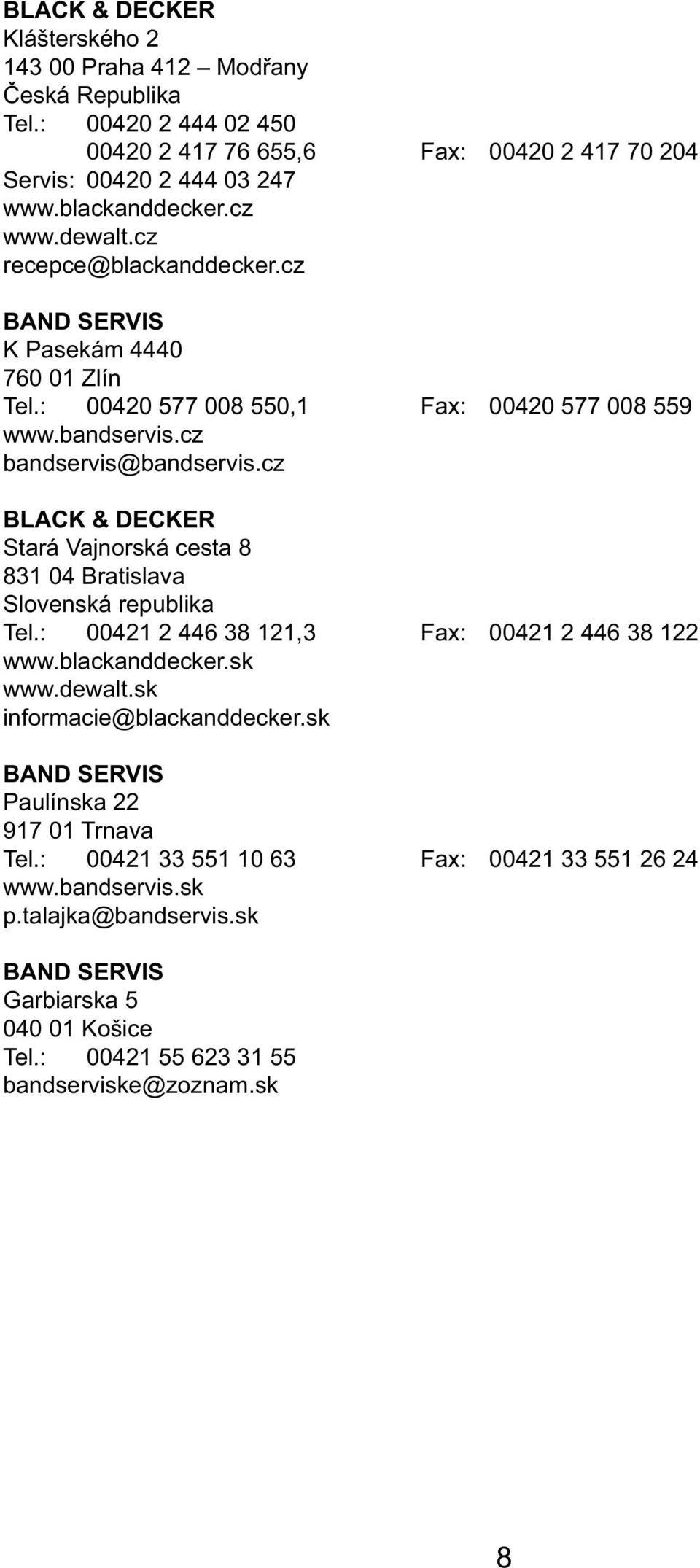

8 BLACK & DECKER Klášterského Praha 412 Modřany Česká Republika Tel.: ,6 Fax: Servis: recepce@blackanddecker.cz BAND SERVIS K Pasekám Zlín Tel.: ,1 Fax: bandservis@bandservis.cz BLACK & DECKER Stará Vajnorská cesta Bratislava Slovenská republika Tel.: ,3 Fax: informacie@blackanddecker.sk BAND SERVIS Paulínska Trnava Tel.: Fax: p.talajka@bandservis.sk BAND SERVIS Garbiarska Košice Tel.: bandserviske@zoznam.sk 8

9 DE A DIGITAL LASER DETECTOR 1 9

10 10

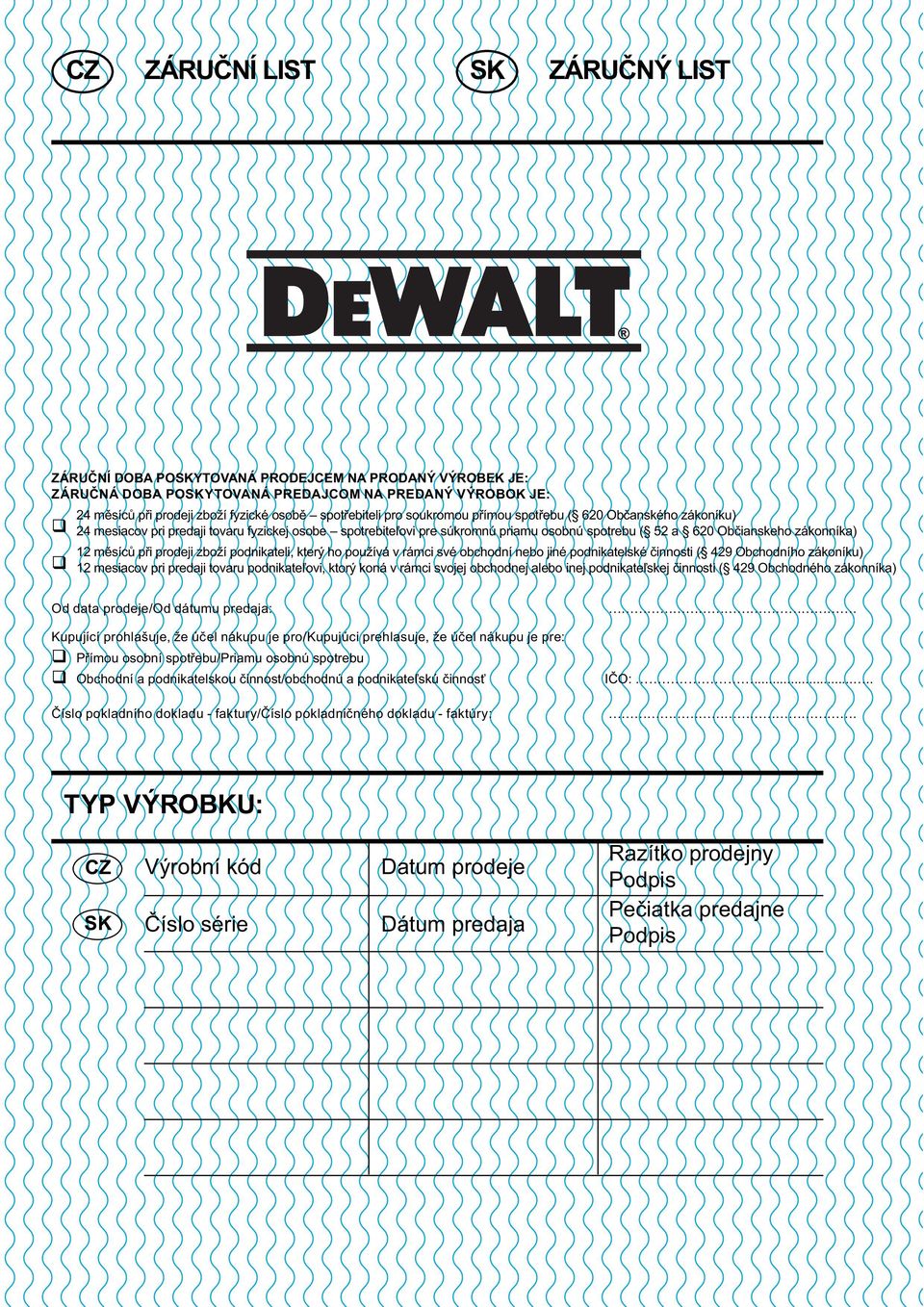

11 CZ ZÁRUČNÍ LIST SK ZÁRUČNÝ LIST ZÁRUČNÍ DOBA POSKYTOVANÁ PRODEJCEM NA PRODANÝ VÝROBEK JE: ZÁRUČNÁ DOBA POSKYTOVANÁ PREDAJCOM NA PREDANÝ VÝROBOK JE: 24 měsíců při prodeji zboží fyzické osobě spotřebiteli pro soukromou přímou spotřebu ( 620 Občanského zákoníku) 24 mesiacov pri predaji tovaru fyzickej osobe spotrebiteľovi pre súkromnú priamu osobnú spotrebu ( 52 a 620 Občianskeho zákonníka) 12 měsíců při prodeji zboží podnikateli, který ho používá v rámci své obchodní nebo jiné podnikatelské činnosti ( 429 Obchodního zákoníku) 12 mesiacov pri predaji tovaru podnikateľovi, ktorý koná v rámci svojej obchodnej alebo inej podnikateľskej činnosti ( 429 Obchodného zákonníka) Od data prodeje/od dátumu predaja: Kupující prohlašuje, že účel nákupu je pro/kupujúci prehlasuje, že účel nákupu je pre: Přímou osobní spotřebu/priamu osobnú spotrebu Obchodní a podnikatelskou činnost/obchodnú a podnikateľskú činnosť Číslo pokladního dokladu - faktury/číslo pokladničného dokladu - faktúry:. IČO: TYP VÝROBKU: CZ SK Výrobní kód Číslo série Datum prodeje Dátum predaja Razítko prodejny Podpis Pečiatka predajne Podpis

12 CZ Adresy servisu Band Servis Klášterského 2 CZ Praha 4 Tel.: Fax: Band Servis K Pasekám 4440 CZ Zlín Tel.: /551 Fax: SK Adresa servisu Band Servis Paulínska ul. 22 SK Trnava Tel.: 033/ Fax: 033/ CZ Dokumentace záruční opravy SK Záznamy o záručných opravách CZ Číslo Datum příjmu Datum zakázky Číslo zakázky Závada Razítko Podpis SK Číslo Dátum nahlásenia Dátum opravy Číslo Popis Pečiatka dodávky objednávky poruchy Podpis 02/05
