FASÁDNÍ SYSTÉMY Z MASIVNÍHO DŘEVA FASÁDNÍ PROFILY FASÁDNÍ DŘEVO DŘEVĚNÉ FASÁDY KVĚTEN 2013

Transkript

1 FASÁDNÍ SYSTÉMY Z MASIVNÍHO DŘEVA FASÁDNÍ PROFILY FASÁDNÍ DŘEVO DŘEVĚNÉ FASÁDY KVĚTEN 2013

2 OBSAH MILUJEME PŘÍRODU PŘEDEVŠÍM DŘEVO. 2

3 VŠECHNO PŘEHLEDNĚ TO JE OSMO 4 5 FASÁDNÍ DŘEVO DRUHY DŘEVA A JEHO KVALITA 6 7 PROFILY - VAŠE VOLBA 8 9 FASÁDNÍ DŘEVO - SYSTÉMY Cono Vario Raute profi ly PROFILOVANÉ DŘEVO (PALUBKY) KOMBINOVANÝ PROFIL A FOŠNY S DVOJITÝM PEREM A DRÁŽKOU HOBLOVANÁ PRKNA BALKÓNOVÁ PRKNA 25 ZAKÁZKOVÁ VÝROBA A BARVY PROFILY S POVRCHOVOU ÚPRAVOU Dřevo s bílou povrchovou úpravou Lazura a Selská barva BARVY A OCHRANA DO VNĚJŠÍCH PROSTOR Vaše možnost volby Krycí barvy Lazury Barvy s efektem UKÁZKY REALIZACÍ PŘÍSLUŠENSTVÍ HLINÍKOVÉ PROFILY 44 VHODNÁ SPODNÍ KONSTRUKCE 45 MONTÁŽNÍ TIPY 46 TIPY & TRIKY 47 VŠEOBECNÁ UPOZORNĚNÍ 50 >>> UPOZORNĚNÍ: Dodržujte prosím uvedené pokyny k druhům dřeva na straně 7 k profi lům na straně 9 a všeobecná upozornění na straně 50. 3

4 TO JE OSMO PEFC TM označení ochrany lesů Osmo se zasazuje o zodpovědné nakládání s životním prostředím. Na ochranu lesů a lidí, kteří na celém světě žijí v lesích a z lesů, důkladně dbáme na to, za jakých podmínek je dřevo získáváno. Dřevo z nejasných zdrojů je pro nás tabu. Přitom kromě ekologie klademe důraz na sociální aspekty lesního hospodářství. Abyste si mohli naše sliby překontrolovat, nechali jsme naši fi rmu certifi kovat podle mezinárodně uznávaných směrnic PEFC (Programme for the Endorsement of Forest Certifi cation Schemes). Produkty s označením PEFC pocházejí z dlouhodobě obhospodařovaných lesů. PEFC zaručuje kompletně dohledatelný řetězec zpracování od našich certifi kovaných lesů přes dřevozpracující závody až po konečný produkt. Tento řetězec je sledován nezávislými znalci a je pravidelně kontrolován. Dřevo od Osmo proto vyvolává dobrý pocit. Bližší vysvětlení k OSMO certifi kátům získáte na 4

5 VÁŠ DŮM SE DŘEVEM A BARVOU TRVALÁ OCHRANA. Kdo staví dům, myslí na budoucnost. Dům je místem bezpečí, po generace je ochranou před nepříznivými povětrnostními podmínkami. Víme co je třeba udělat, aby organický materiál dřevo vydržel po desetiletí to, co přislíbil. Dřevo hřeje, dřevo chrání, dřevo působí velmi přirozeně a živě když je správně zpracováno a ošetřeno. Profi tujte z našich odborných znalostí a získáte tak trvale krásný a bezpečný domov. DŘEVO Naše snaha o kvalitu začíná již při nákupu dřeva. Dřevo pro Vaši fasádu odebíráme především ze Skandinávie. Pomalý růst v chladnějších regionech vede ke struktuře s jemnými letokruhy a prospívá pevnosti dřeva. ZPRACOVÁNÍ Osmo vyrábí profi ly ve vysoké kvalitě a se stálou kontrolou jakosti ve vestfálském závodě ve Warendorfu. Technici ve fi rmě vyvinuli profi ly, které rychleji odvádějí dešťovou vodu a zamezí tak stálé vlhkosti. Současně splňují profi ly nejvyšší nároky na design a snadnou montáž. Konstruktivní ochrana dřeva je nejlepší zárukou dlouhé životnosti cenného dřeva. POVRCH Osmo je jediným výrobcem, který svůj řetězec ekologické úpravy povrchu dřeva kompletuje v rámci vlastního vývoje a výroby. Každý nátěr je dříve než je dán do prodeje po léta vystaven dlouhodobým testům působení povětrnostních vlivů v tuzemském podnebí. Naše nátěry jsou založeny na přírodních olejích: olej z bodláku, slunečnicový olej, sójový a lněný olej. Tyto nátěry s otevřenými póry neodprýskávají, nepraskají a neodlupují se a umožňují dřevu dýchat. Poškozená místa lze i po létech dodatečně přetřít bez obrušování. VY MÁTE MOŽNOST VOLBY Dodáme Vám fasádní profi ly kompletně hotové včetně fi nální úpravy povrchu. Můžete okamžitě začít s montáží, dodatečný nátěr není třeba (kromě řezných hran). Můžete si ale také u nás odebrat přírodní profi ly jen s předběžnou úpravou nebo přírodní profi ly bez úpravy povrchu, které si sami natřete barvou podle vlastního výběru. PROFITUJTE Z NAŠICH ZKUŠENOSTÍ 5

6 FASÁDNÍ DŘEVO MŮJ STROM 6

7 DRUHY A KVALITA DŘEVA SEVERSKÝ SMRK Severský smrk roste s jemnými lety. Světlé, nažloutle bílé a na suky bohaté dřevo lze snadno opracovávat. Kromě typických světlejších suků patří také menší černé nebo černě orámované suky a stejně tak smolníky (možné ronění pryskyřice) k obrazu oblíbeného druhu dřeva. Při zatížení UV-zářením smrk bez úpravy povrchu a s bezbarvou úpravou změní světlou barvu v teplejší barevný lehce nažloutle-hnědý odstín. Bez barevné úpravy zešedne smrk ve vnějších prostorách působením povětrnostních vlivů. DOUGLASKA Světle načervenalá až červenohnědá douglaska má podobně vysokou odolnost vůči povětrnosti jako modřín a dobře se proto hodí do vnějších prostor. Vnější suky a živá struktura charakterizují její vzhled. Douglaska má pouze malý sklon k trhání a kroucení. Aby se zabránilo štěpení při montáži, měly by být otvory pro připevňovací prostředky předvrtány (obzvláště v okrajových částech a na koncích). Bez barevné úpravy zešedne douglaska ve vnějších prostorách na stříbřitě šedou. BOROVICE TLAKOVĚ IMPREGNOVANÁ Pro severskou borovici je typická výrazná tvorba suků, přičemž suky jsou větší než u smrku. Díky impregnací v tlakovém kotli se borovice velmi dobře hodí do vnějších prostor. Dodatečná úprava povrchu se musí provést během cca 3 měsíců. U světlých, transparentních odstínů bude prosvítat nazelenalé zbarvení impregnace. Volte tedy raději tmavší odstíny, které překryjí zelenou impregnaci. MERANTI Světlé až tmavočervené dřevo je prakticky bez suků a díky své vysoké odolnosti je ideální do vlhkých místností a do vnějších prostor. Meranti má vysokou rozměrovou stálost a minimální nebezpečí deformací. SIBIŘSKÝ MODŘÍN Sibiřský modřín se vyznačuje jemnými lety a velkým obsahem pryskyřice. Nažloutlé až červenohnědé dřevo se vyznačuje díky velkému procentu obsahu olejnatých látek ve dřevě vysokou přírodní odolností vůči povětrnostním vlivům. K typickému znaku patří živá struktura s velkými suky. Ve vnějších prostorách modřín bez úpravy povrchu nebo s bezbarvou úpravou rychle zešedne, resp. na povrchu se vyskytne typicky šedostříbrná patina. Toto odolné dřevo lze zabudovat bez úpravy povrchu. K typickým vlastnostem patří sklon k tvorbě podélných trhlin, kroucení a ronění pryskyřice, které se vyskytnou také po pokládce. Aby se zabránilo pruhům od rzi, doporučujeme připevňovací prostředky pouze z ušlechtilé oceli. Protože má modřín sklon k tvorbě rozštěpu, měla by být všechna místa k připevnění předvrtána (obzvláště v okrajových částech a na koncích prken). TŘÍDĚNÍ A Dřevo první volby. Ohledně kvality dřeva a zpracování platí přísná kritéria podle platných norem DIN. NAPADAJÍCÍ Nejlepší dřevo je po zpracování v našem závodě zabaleno jako napadající ( tak jak vypadne z hoblovací linky ). Vysoký podíl profi lů (asi 70%) odpovídá kvalitě třídění A. Kromě toho jsou obsaženy profi ly, které vykazují známky kvality třídění B. Obdržíte tedy dobře použitelné profi ly za zvláště příznivou cenu. TŘÍDĚNÍ B Toto cenově výhodné, funkční zboží vykazuje rustikální znaky např. ohledně suků, vypadaných suků, pryskyřice a vyskytujících se trhlin. Pro mnoho účelů použití je třídění B příznivou alternativou. 7

8 PROFILY SÁZÍM NA STÁLÉ HODNOTY 8

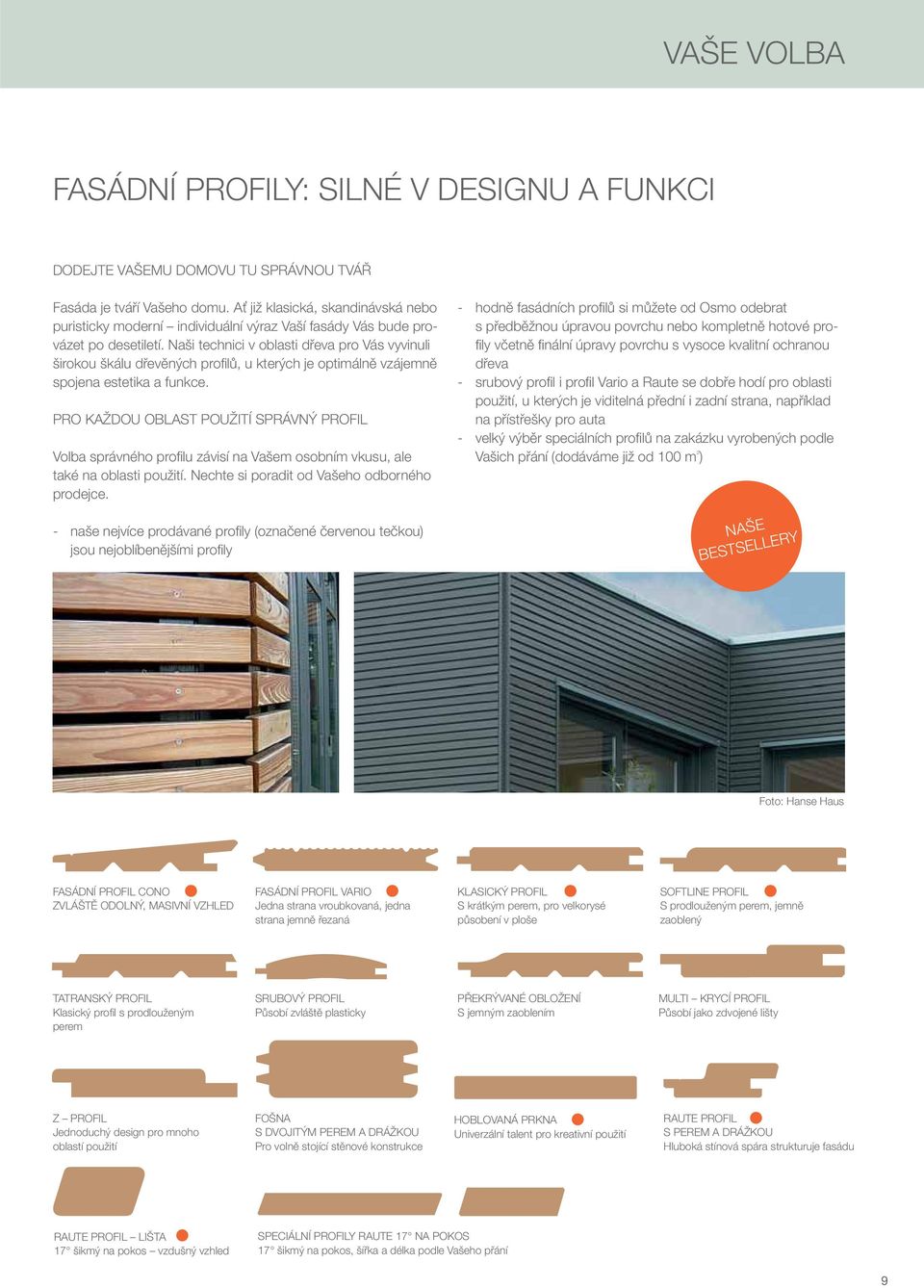

9 VAŠE VOLBA FASÁDNÍ PROFILY: SILNÉ V DESIGNU A FUNKCI DODEJTE VAŠEMU DOMOVU TU SPRÁVNOU TVÁŘ Fasáda je tváří Vašeho domu. Ať již klasická, skandinávská nebo puristicky moderní individuální výraz Vaší fasády Vás bude provázet po desetiletí. Naši technici v oblasti dřeva pro Vás vyvinuli širokou škálu dřevěných profi lů, u kterých je optimálně vzájemně spojena estetika a funkce. PRO KAŽDOU OBLAST POUŽITÍ SPRÁVNÝ PROFIL Volba správného profi lu závisí na Vašem osobním vkusu, ale také na oblasti použití. Nechte si poradit od Vašeho odborného prodejce. - naše nejvíce prodávané profi ly (označené červenou tečkou) jsou nejoblíbenějšími profi ly - hodně fasádních profi lů si můžete od Osmo odebrat s předběžnou úpravou povrchu nebo kompletně hotové profi ly včetně fi nální úpravy povrchu s vysoce kvalitní ochranou dřeva - srubový profi l i profi l Vario a Raute se dobře hodí pro oblasti použití, u kterých je viditelná přední i zadní strana, například na přístřešky pro auta - velký výběr speciálních profi lů na zakázku vyrobených podle Vašich přání (dodáváme již od 100 m ² ) NAŠE BESTSELLERY Foto: Hanse Haus FASÁDNÍ PROFIL CONO ZVLÁŠTĚ ODOLNÝ, MASIVNÍ VZHLED FASÁDNÍ PROFIL VARIO Jedna strana vroubkovaná, jedna strana jemně řezaná KLASICKÝ PROFIL S krátkým perem, pro velkorysé působení v ploše SOFTLINE PROFIL S prodlouženým perem, jemně zaoblený TATRANSKÝ PROFIL Klasický profi l s prodlouženým perem SRUBOVÝ PROFIL Působí zvláště plasticky PŘEKRÝVANÉ OBLOŽENÍ S jemným zaoblením MULTI KRYCÍ PROFIL Působí jako zdvojené lišty Z PROFIL Jednoduchý design pro mnoho oblastí použití FOŠNA S DVOJITÝM PEREM A DRÁŽKOU Pro volně stojící stěnové konstrukce HOBLOVANÁ PRKNA Univerzální talent pro kreativní použití RAUTE PROFIL S PEREM A DRÁŽKOU Hluboká stínová spára strukturuje fasádu RAUTE PROFIL LIŠTA 17 šikmý na pokos vzdušný vzhled SPECIÁLNÍ PROFILY RAUTE 17 NA POKOS 17 šikmý na pokos, šířka a délka podle Vašeho přání 9

10 FASÁDNÍ DŘEVO NEVIDITELNĚ PŘIPEVNĚNÉ CONO ODOLÁ VĚTRU A DEŠTI Vzájemně se překrývající klínově hoblované profi ly utvářejí vzhled tohoto výrazného profi lu a chrání Vaši fasádu před pronikající vlhkostí. VLASTNOSTI PROFILU > velkorysé překrytí odvede dešťovou vodu a skryje šrouby > stabilní spoj pero/drážka pro rychlou montáž a trvale uzavřenou plochu fasád > drážky na zadní straně redukují zkroucení profi lů > okapnice zamezí trvalé vlhkosti > jednoduchá, rychlá montáž POVRCH > volitelně hoblovaný nebo jemně řezaný > intenzivnější barevný odstín a delší trvanlivost barevné úpravy na řezaném povrchu, díky vyššímu množství pohlcené barvy > také fi nální úprava Selskou barvou EXTRA ve světle šedé a nordické červené (na skladě rychle k dodání) > další barvy podle Vašeho přání od 1 m ² také v odstínech RAL nebo NCS MONTÁŽ > horizontální připevnění na svislou podkladní konstrukci (tloušťka latí min.: 32 x 52 mm). > odvětrání zezadu bez kontralatí. >>> DALŠÍ BARVY PODLE VAŠEHO PŘÁNÍ, OD 1 M ² : STRANA

11 CONO Fasádní systém Cono (pero/drážka a okapnice) Pohledová strana jemně řezaná Pohledová strana hoblovaná Modřín** B napadající Pohledová strana jemně řezaná Douglaska***napadající Pohledová strana jemně řezaná Délky dle dostupnosti a po vzájemném odsouhlasení. 26/13 x /16 x /13 x /16 x /13 x /16 x /16 x 144 Krycí šířka / šířka pera (zabaleno ve fólii) 119 mm/10 mm 117 mm/10 mm 3,00 5,40 dle dohody 3,00 5,40 dle dohody 3,60/4,20 4,80/5,10 5,40 3,00 5,40 vše 30 cm 3,00 5,70 dle dohody 3,00 5,70 dle dohody 3,50 5,50 dle dohody na svazek na balík * severský ** sibiřský *** evropský vlhkost dřeva modřín/douglaska cca 18 25% Fasádní systém Cono finální úprava Selskou barvou EXTRA* () Smrk Pohledová strana jemně řezaná světle šedá 2735 Smrk Pohledová strana jemně řezaná nordická červená 2308 Smrk Pohledová strana jemně řezaná bílá /13 x 146 Krycí šířka / šířka pera (zabaleno ve fólii) na svazek Kusů na balík Výr. č. 4,80/5, /13 x mm/10 mm 4,80/5, /13 x 146 4,80/5, NOVINKA Další barvy podle Vašeho přání od 1 m ² strana * Fasádní profi l CONO s fi nální povrchovou úpravou Selskou barvou Extra barva obsahuje biocidní látky na ochranu nátěru před napadením především řasou (pouze pro použití venku). ZÁRUKA 12 LET Nátěr neodprýskává, nepraská a neodlupuje se. FINÁLNÍ ÚPRAVA SELSKOU BARVOU EXTRA Fasáda Cono smrk v barvě světle šedá Smrk hoblovaný Modřín jemně řezaný Fasáda Cono smrk v barvě nordická červená NOVINKA Smrk jemně řezaný Douglaska jemně řezaná Fasáda Cono smrk v barvě bílá Fasádní profi l Cono 11

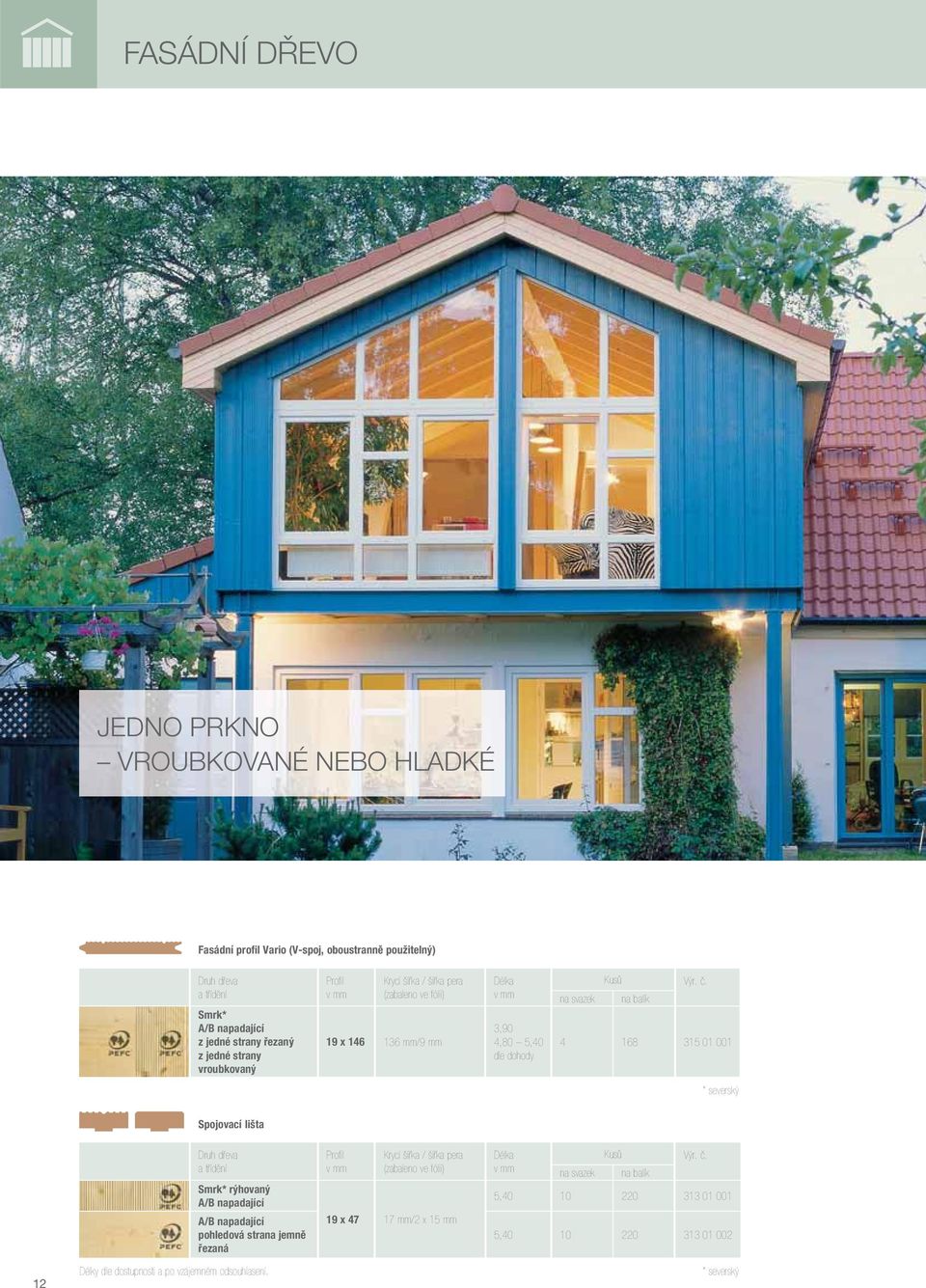

12 FASÁDNÍ DŘEVO JEDNO PRKNO VROUBKOVANÉ NEBO HLADKÉ Fasádní profil Vario (V-spoj, oboustranně použitelný) Druh dřeva a třídění z jedné strany řezaný z jedné strany vroubkovaný Krycí šířka / šířka pera (zabaleno ve fólii) 19 x mm/9 mm 3,90 4,80 5,40 dle dohody na svazek na balík * severský Spojovací lišta Druh dřeva a třídění rýhovaný pohledová strana jemně řezaná Krycí šířka / šířka pera (zabaleno ve fólii) 19 x mm/2 x 15 mm na svazek na balík 5, , Délky dle dostupnosti a po vzájemném odsouhlasení. * severský

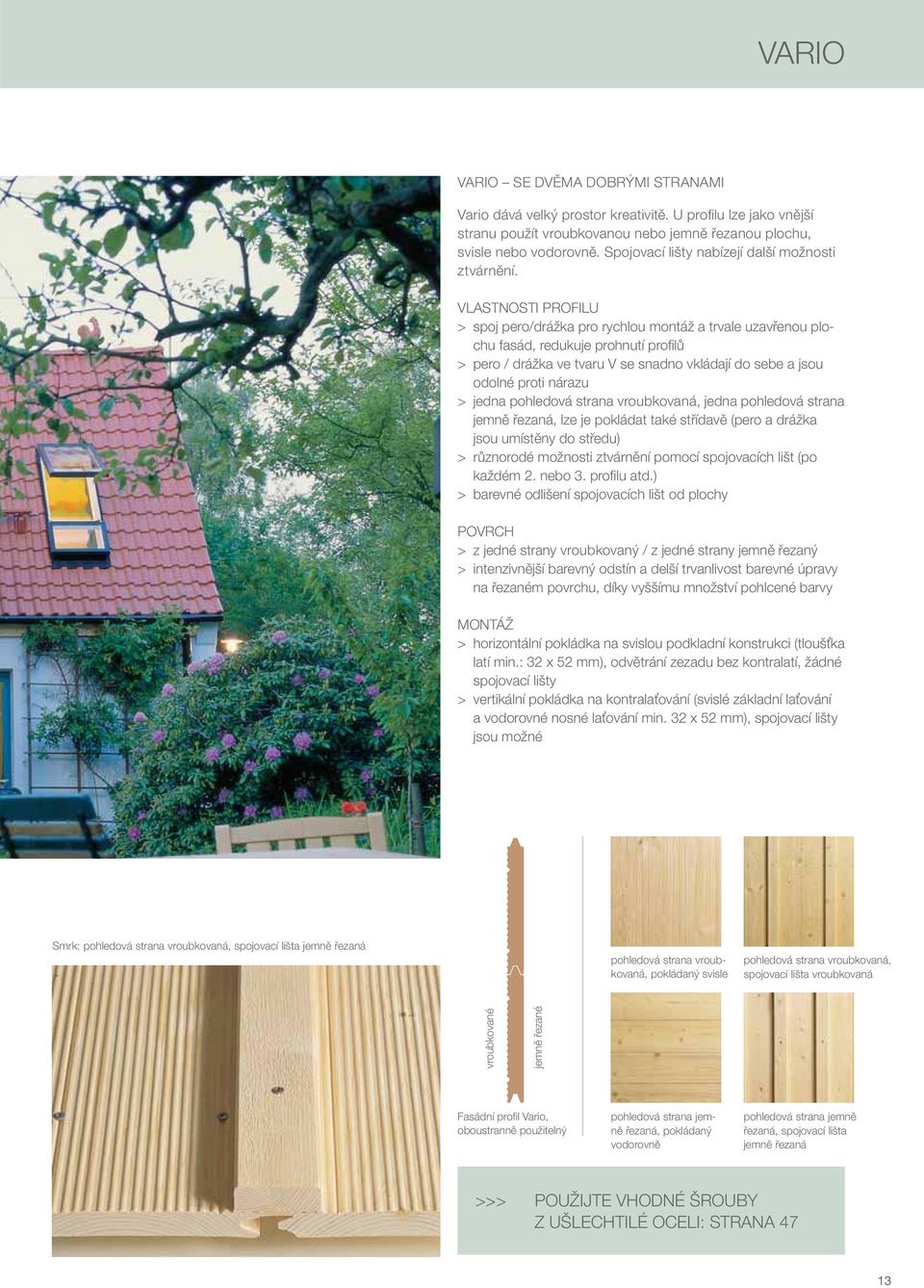

13 VARIO VARIO SE DVĚMA DOBRÝMI STRANAMI Vario dává velký prostor kreativitě. U profi lu lze jako vnější stranu použít vroubkovanou nebo jemně řezanou plochu, svisle nebo vodorovně. Spojovací lišty nabízejí další možnosti ztvárnění. VLASTNOSTI PROFILU > spoj pero/drážka pro rychlou montáž a trvale uzavřenou plochu fasád, redukuje prohnutí profi lů > pero / drážka ve tvaru V se snadno vkládají do sebe a jsou odolné proti nárazu > jedna pohledová strana vroubkovaná, jedna pohledová strana jemně řezaná, lze je pokládat také střídavě (pero a drážka jsou umístěny do středu) > různorodé možnosti ztvárnění pomocí spojovacích lišt (po každém 2. nebo 3. profi lu atd.) > barevné odlišení spojovacích lišt od plochy POVRCH > z jedné strany vroubkovaný / z jedné strany jemně řezaný > intenzivnější barevný odstín a delší trvanlivost barevné úpravy na řezaném povrchu, díky vyššímu množství pohlcené barvy MONTÁŽ > horizontální pokládka na svislou podkladní konstrukci (tloušťka latí min.: 32 x 52 mm), odvětrání zezadu bez kontralatí, žádné spojovací lišty > vertikální pokládka na kontralaťování (svislé základní laťování a vodorovné nosné laťování min. 32 x 52 mm), spojovací lišty jsou možné Smrk: pohledová strana vroubkovaná, spojovací lišta jemně řezaná pohledová strana vroubkovaná, pokládaný svisle pohledová strana vroubkovaná, spojovací lišta vroubkovaná vroubkované jemně řezané Fasádní profi l Vario, oboustranně použitelný pohledová strana jemně řezaná, pokládaný vodorovně pohledová strana jemně řezaná, spojovací lišta jemně řezaná >>> POUŽIJTE VHODNÉ ŠROUBY Z UŠLECHTILÉ OCELI: STRANA 47 13

14 FASÁDNÍ DŘEVO Raute profil (s perem a drážkou) 15 na pokos Druh dřeva a třídění Modřín** Krycí šířka / šířka pera (zabaleno ve fólii) na svazek na balík 27 x mm/8 mm 4,20/4,80/5, x mm/8 mm dle dohody * severský / ** sibiřský Raute profil jemně řezaný (s perem a drážkou) 15 na pokos, pohledová strana jemně řezaná Druh dřeva a třídění Krycí šířka / šířka pera (zabaleno ve fólii) na svazek na balík 21 x mm/8 mm dle dohody Douglasie 21 x mm/8 mm dle dohody Modřín** 21 x mm/8 mm dle dohody * severský / ** sibiřský Raute lišty (zaoblené hrany) 17 na pokos Druh dřeva a třídění Modřín** Douglasie napadající na svazek na balík 21 x 68 3,30/4, x 55 4,80/5, x ,30 5,70 27 x dle dohody 33 x x dle dohody 27 x * severský, zabaleno ve fólii / ** sibiřský modřín Raute lišty (zaoblené hrany) 17 na pokos, pohledová strana jemně řezaná Druh dřeva a třídění Modřín** na svazek na balík 21 x 68 dle dohody x 68 dle dohody * severský, zabaleno ve fólii / ** sibiřský modřín Raute lišty (zaoblené hrany) 17 na pokos, 1 x povrchová úprava OSMO Ochranná olejová lazura 905 Patina (šedá) Druh dřeva a třídění Modřín** pohledová strana jemně řezaná na svazek na balík 21 x 68 dle dohody ** sibiřský modřín 14

15 RAUTE PROFILY RAUTE PRO JASNÉ LINIE MODERNÍ VZHLED Horizontálně pokládané Raute profi ly nebo Raute lišty rozčlení stavební objekt a zvýrazní jasné linie moderní architektury. RAUTE PROFILY S PEREM A DRÁŽKOU > spoj pero/drážka pro rychlou montáž a trvale uzavřenou plochu fasád > masivní provedení: tloušťka profi lu 27 mm > všechny podélné hrany se zaoblením MONTÁŽ > horizontální pokládka na svislou podkladní konstrukci (tloušťka latí min.: 32 x 52 mm) > odvětrání zezadu bez kontralatí RAUTE LIŠTY > masivní provedení > dvě podélné hrany 17 na pokos umožní optimální odtékání dešťové vody > všechny podélné hrany se zaoblením MONTÁŽ > horizontální pokládka na svislou podkladní konstrukci (tloušťka latí min.: 32 x 52 mm) > vzdálenost Raute lišt s mezerou 15 mm > fasádní fólie odolná vůči UV záření pod podkladní konstrukci jako ochrana stěny před povětrnostními vlivy Foto: Hanse Haus >>> POUŽIJTE VHODNÉ ŠROUBY Z UŠLECHTILÉ OCELI, STRANA 49 Rauten profi l s perem a drážkou Modřín Smrk tloušťka výpočtová šířka rozměr profi lu pohledová šířka krycí šířka včetně mezery 15 mm Raute lišty účtovaná šířka (rozměr profi lu) pohledová šířka krycí šířka včetně mezery 15 mm na pokos 15

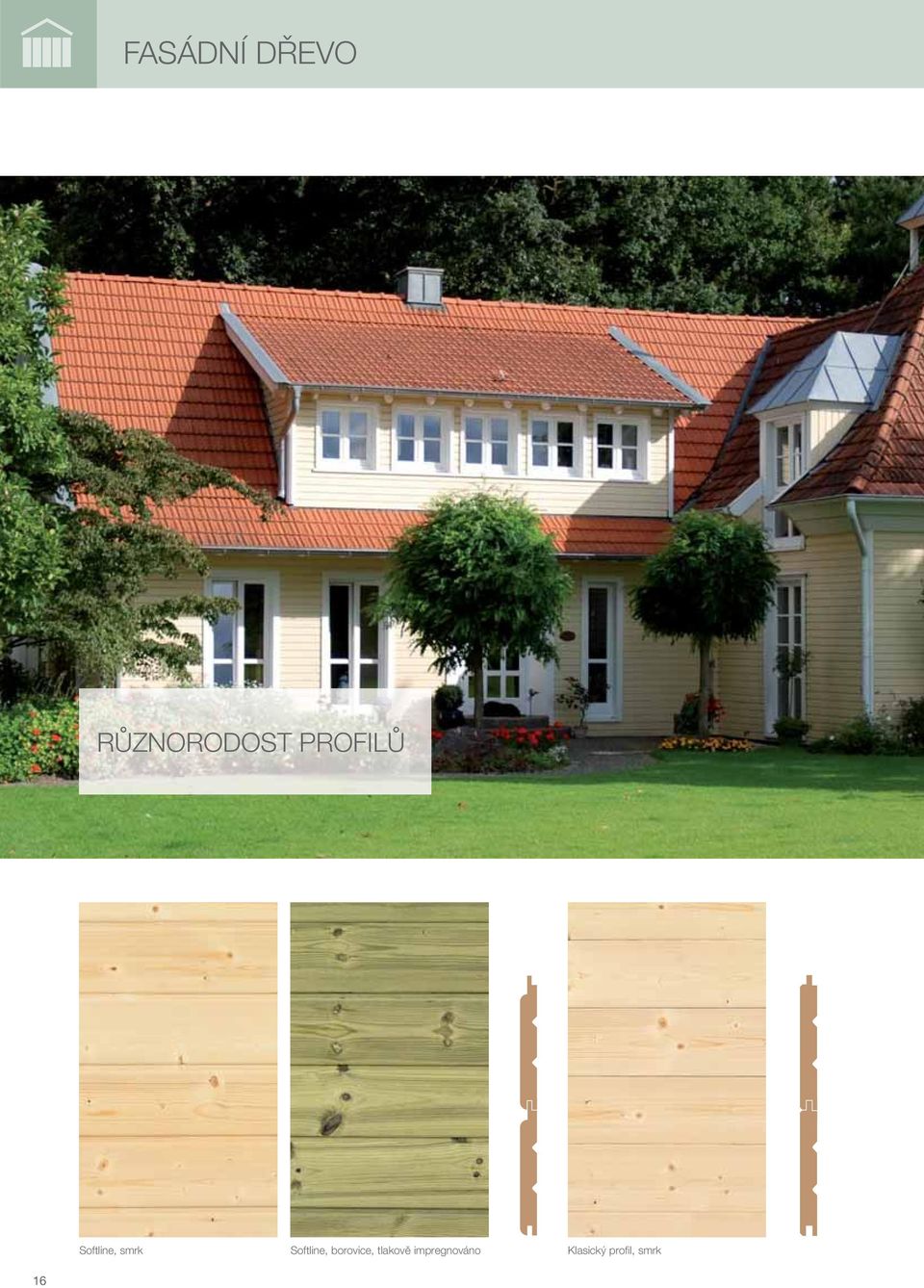

16 FASÁDNÍ DŘEVO RŮZNORODOST PROFILŮ Softline, smrk Softline, borovice, tlakově impregnováno Klasický profi l, smrk 16

17 PROFILOVANÉ DŘEVO PALUBKY VELKÝ VÝBĚR FASÁDNÍCH PROFILŮ Osmo Vám nabízí profi lované dřevo v mnoha různých provedeních a druzích dřeva. Nechte se inspirovat! VLASTNOSTI PROFILU > spoj pero/drážka pro rychlou montáž a trvale uzavřenou plochu fasád > redukuje prohnutí profi lů (konkávní) > zamezuje zvedání jednotlivých profi lů POVRCH > hoblovaný MONTÁŽ > horizontální pokládka na svislou podkladní konstrukci (tloušťka latí min.: 32 x 52 mm), odvětrání zezadu bez kontralatí, pero je třeba pokládat vždy směrem nahoru > vertikální pokládka na kontralaťování (svislé základní laťování a vodorovné nosné laťování min. 32 x 52 mm) Smrk Borovice, tlakově impregnováno Srubový profi l, smrk Tatranský profi l, smrk Překrývané obložení 17

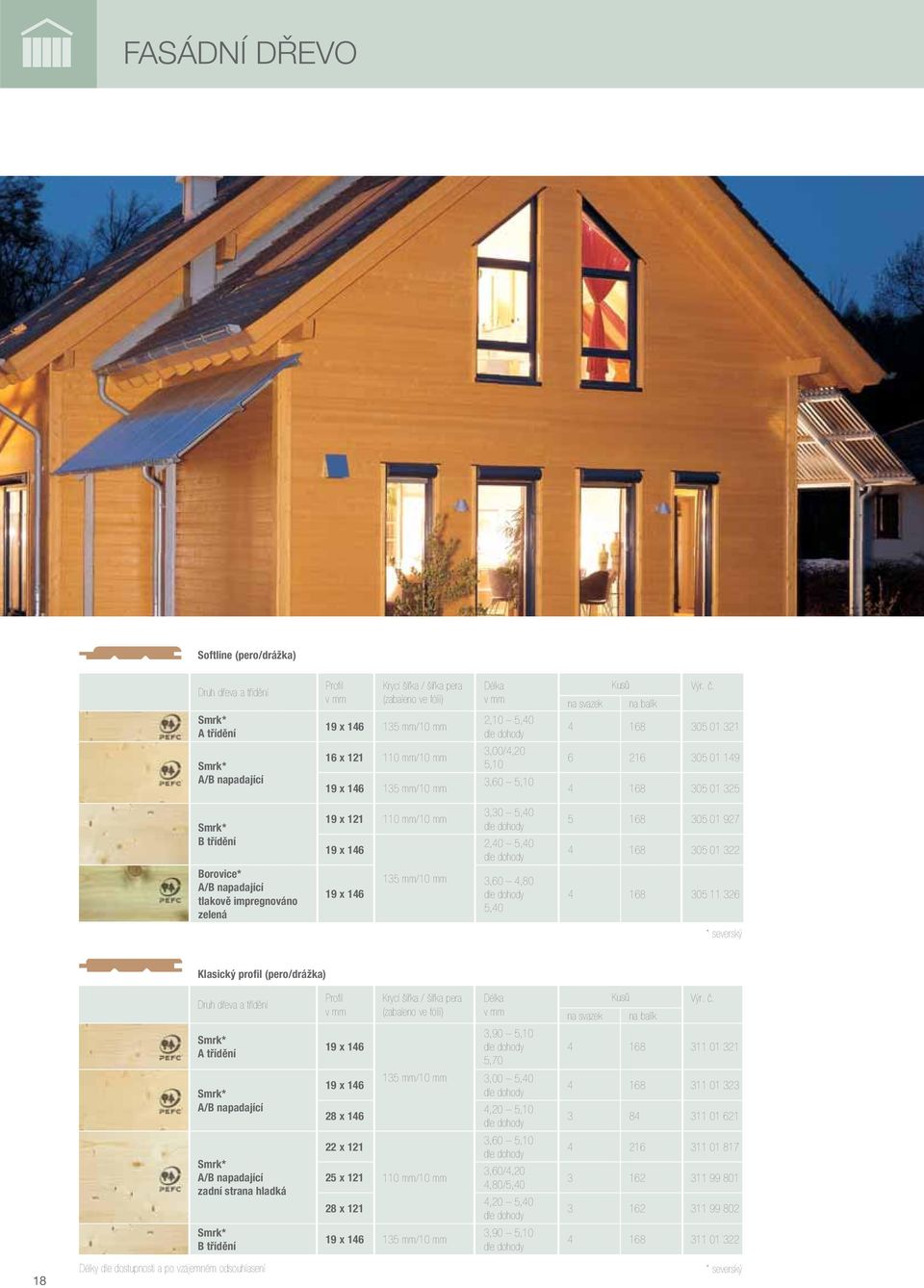

18 FASÁDNÍ DŘEVO Softline (pero/drážka) A třídění Krycí šířka / šířka pera (zabaleno ve fólii) 19 x mm/10 mm 16 x mm/10 mm 19 x mm/10 mm 2,10 5,40 dle dohody 3,00/4,20 5,10 3,60 5,10 na svazek na balík B třídění Borovice* tlakově impregnováno zelená 19 x mm/10 mm 19 x x mm/10 mm 3,30 5,40 dle dohody 2,40 5,40 dle dohody 3,60 4,80 dle dohody 5, * severský Klasický profil (pero/drážka) A třídění zadní strana hladká B třídění 19 x x x x x x 121 Krycí šířka / šířka pera (zabaleno ve fólii) 135 mm/10 mm 110 mm/10 mm 19 x mm/10 mm 3,90 5,10 dle dohody 5,70 3,00 5,40 dle dohody 4,20 5,10 dle dohody 3,60 5,10 dle dohody 3,60/4,20 4,80/5,40 4,20 5,40 dle dohody 3,90 5,10 dle dohody na svazek na balík Délky dle dostupnosti a po vzájemném odsouhlasení * severský

19 PROFILOVANÉ DŘEVO Srubový profil (pero/drážka) Krycí šířka / šířka pera (zabaleno ve fólii) 19 x mm/8 mm 2,10 5,10 dle dohody na svazek na balík * severský Tatranský profil (pero/drážka, 30 zkosení) A třídění Krycí šířka / šířka pera (zabaleno ve fólii) 19 x mm/8 mm 2,10 5,10 dle dohody na svazek na balík * severský Překrývané obložení (zaoblené hrany) Krycí šířka / šířka pera (zabaleno ve fólii) na svazek na balík 19 x mm/10 mm 3,00/3,60/4,20 4,80/5, * severský >>> POUŽIJTE VHODNÉ ŠROUBY Z UŠLECHTILÉ OCELI: STRANA 49 Délky dle dostupnosti a po vzájemném odsouhlasení 19

20 FASÁDNÍ DŘEVO JEDEN PROFIL DVĚ TVÁŘE Kombinovaný profil (1 strana Softline / 1 strana klasický profil) Modřín 21 x x 121 Krycí šířka / šířka pera (zabaleno ve fólii) 111 mm/10 mm 3,60 5,40 vše 60 cm 3,60 5,40 dle dohody na svazek na balík * severský Fošna (s dvojitým spojem pero/drážka) 20 Délky dle dostupnosti a po vzájemném odsouhlasení Krycí šířka / šířka pera (zabaleno ve fólii) na svazek na balík 45 x 146 4,50/4, mm/10/11 mm 58 x 146 4,50/4, * severský

21 KOMBINOVANÝ PROFIL A FOŠNY KOMBINOVANÝ PROFIL HEZKÝ ZEVNITŘ I ZVENKU Kombinované profi ly a fošny se zvláště hodí pro oblasti použití, ve kterých je viditelná také zadní strana profi lu. Například je můžete namontovat u Vašeho přístřešku pro auta mezi volně stojící podpěry. Když se potom přístřešek pro auta perfektně hodí k fasádě Vašeho domu, je harmonický celkový dojem zaručen. VLASTNOSTI KOMBINOVANÉHO PROFILU > jedna strana Softline, jedna strana klasický profi l > hodí se jak na fasády tak také pro volně stojící stěny (přístřešky pro auta, zahradní domky atd.) MONTÁŽ > horizontální pokládka na svislou podkladní konstrukci (tloušťka latí min.: 32 x 52 mm), odvětrání zezadu bez kontralatí > vertikální pokládka na kontralaťování (svislé základní laťování a vodorovné nosné laťování min. 32 x 52 mm) VLASTNOSTI FOŠNY > pro volně stojící, z obou stran viditelné stěny (např. přístřešky pro auta a zahradní domky) > stabilní provedení v tloušťce 45 a 58 mm > dvojitý spoj pero/drážka pro stabilitu a trvale uzavřenou plochu > podélné hrany zaoblené POVRCH > hoblovaný Modřín Smrk Softline Klasický profi l Kombinovaný profi l Softline, smrk Klasický profi l, smrk >>> Z VNĚJŠÍ STRANY ZAOBLENÉ A ZEVNITŘ HLADKÉ 21

22 FASÁDNÍ DŘEVO OBLÍBENÁ KLASIKA - MULTI-KRYCÍ PROFIL JEMNĚ ŘEZANÉ NEBO HOBLOVANÉ? JEMNĚ ŘEZANÉ HOBLOVANÉ Hoblované dřevo je hladké, jemně řezané dřevo má drsnější povrch. Tím mohou nátěry na bázi oleje hlouběji proniknout do dřeva. To zvyšuje životnost nátěru a dřeva. Proto se například ve Skandinávii staví z tradičního řezaného dřeva. 22

23 HOBLOVANÁ PRKNA HOBLOVANÁ PRKNA PROTOŽE NENÍ PRKNO JAKO PRKNO Čistě provedené hrany, řádně opracovaný povrch, vhodné rozměry s takovým dřevem je radost pracovat. Jsou to detaily jako třeba zkosené podélné hrany, které činí hoblovaná prkna od Osmo tak oblíbenými mezi profesionály. Nabízíme Vám je v druhu dřeva smrk, modřín a douglaska s velkým výběrem tloušťky, šířky a délky. VLASTNOSTI PROFILU > hrany jsou více odolné proti poškození > pohodlná pokládka - nevyskytují se žádné ostré hrany - > díky tomu i lepší trvanlivost nátěrů VOLBA POVRCHU > ze všech stran čistě hoblovaný (smrk a modřín) > 1 pohledová strana jemně řezaná, 1 pohledová strana hoblovaná, hrany hoblované (smrk, modřín, douglaska) > pohledová strana jemně řezaná, hrany hoblované, drážky na zadní straně redukují zkroucení profi lů (smrk 18 mm) > všechny varianty od 1 m ² s kompletní fi nální úpravou povrchu v barvě podle Vaší volby. Smrk Modřín Sestavení k sobě hoblovaná prkna Douglaska >>> POUŽIJTE VHODNÉ ŠROUBY Z UŠLECHTILÉ OCELI: STRANA 49 23

24 FASÁDNÍ DŘEVO Smrk, hoblované prkno, jemně řezané 18 x 93 mm jako horní profi l a 18 x 143 mm jako spodní profi l Modřín, hoblované prkno, jemně řezané 20 x 140 mm jako horní a spodní profi l Douglaska, hoblované prkno, jemně řezané 20 x 140 mm jako horní a spodní profi l Smrk, hoblované prkno, hoblované 21 x 143 mm jako horní a spodní profi l Modřín, hoblované prkno, hoblované 20 x 140 mm jako horní a spodní profi l Douglaska, hoblované prkno, hoblované 20 x 140 mm jako horní a spodní profi l MONTÁŽ > vertikální pokládka na kontralaťování (min. 32 x 52 mm) > spodní a horní profi ly musí mít na obou stranách překrytí min. 20 mm > krycí prkna se připevní přímo ke spodní konstrukci, sešroubování krycích prken s dolními prkny není přípustné (může vést k tvorbě trhlin) > je možná kombinace různých šířek např. spodní profi l = 145 mm a horní profi l = 95 mm TAKTO SPOČÍTÁTE, KOLIK PRKEN POTŘEBUJETE 20 mm 20 mm 20 mm pohledová šířka = šířka prkna odečteno překrytí 2 x 20 mm Viditelná šířka = šířka desky pohledová šířka = 1 x horní prkno + 1 x spodní prkno šířka horního prkna + spodního prkna odečteno překrytí 40 mm = celková pohledová šířka Příklad: šířka mm pohledová šířka mm horní prkno spodní prkno celková šířka: 196 odečteno překrytí 40 mm šířka fasády (např mm) počet kusů horních prken a spodních prken celková pohled. šířka (např. 196 mm) = (v příkladu = min. 34 horních prken a 34 dolních prken) Myslete prosím také na to, abyste zakalkulovali i Váš prořez! Hoblované prkno (1 široká strana jemně řezaná / 3 strany hoblované / 4 fázky) Modřín* napadající Modřín* Douglaska* napadající Délky dle dostupnosti a po vzájemném odsouhlasení na svazek na balík 18 x x 143 4,80/5, x x ,40 21 x x 140 3,60 5,70 dle dohody x ,40 20 x x 140 3,50 5,50 alle 50 cm * severský ** sibiřský *** evropský // vlhkost dřeva modřín/douglaska cca 18-25% 24

25 HOBLOVANÁ PRKNA // BALKÓNOVÝ PROFIL Hoblované prkno (hoblované // 4 fázky) Modřín B napadající Délky dle dostupnosti a po vzájemném odsouhlasení na svazek na balík 18 x ,70 5,10 18 x vše 30 cm 18 x x 168 2,70/3, ,60/3,90 4,20/4,50 18 x 193 4,80/5, x x x x x 193 2,70/3,00 3,60/4,20 4,50/4,80 5,10 2,70/3,00 4,20/4,50 4,80/5,10 2,70/3,00 3,60/4,20 4,50/4,80 5,10/5,40 2,70/3,00 4,20/4,50 4,80/5,10 2,70/3,00 3,60/4,20 4,50/4,80 5, x 218 4,20 6, x 110 3,00 4,80 vše 30 cm x 140 3,60 6, x 190 dle dohody * severský, zabaleno ve fólii BALKÓNOVÝ PROFIL SE 4 ZKOSENÝMI FÁZKAMI Balkónové profi ly mají být hezké na pohled, příjemné na dotyk a mají tak dlouho zůstat. Tak jako Osmo balkónové profi ly se 4 zkosenými hranami. VLASTNOSTI PROFILU > ve druhu dřeva smrk a meranti > hoblované ze všech stran > 4 zkosené hrany činí podélné hrany méně náchylné k poškození > nátěry na zkosených hranách déle vydrží Smrk Meranti Balkónový profil (4 fázky) 26 x x 190 2,70 5,40 vše 30 cm 2,70 3,30/ 4,20 5,40 vše 30 cm na svazek na balík Meranti 27 x x 190 2,13 3,96 4,27 5,49 2,13 3,96 4,27 5, Délky dle dostupnosti a po vzájemném odsouhlasení * severský 25

26 FASÁDNÍ DŘEVO FASÁDNÍ DŘEVO - ZCELA PODLE PŘÁNÍ 26

27 ZAKÁZKOVÁ VÝROBA A BARVY ZVLÁŠTNÍ PŘÁNÍ? RÁDI Protože fasádní profi ly vyrábíme v našem vlastním závodě ve Warendorfu, můžeme zohlednit Vaše individuální přání. Naše zakázkové profi ly poskytují volný prostor pro kreativitu. Využijte ho ke ztvárnění Vašich představ. ZAKÁZKOVÉ PROFILY > velký výběr druhů dřeva > povrch hoblovaný, jemně řezaný nebo vroubkovaný > různé profi ly na výběr > individuální profi ly jsou možné od 100 m² > samozřejmě také v barevném odstínu dle Vašeho přání NAPŘÍKLAD PŘEKRÝVANÉ OBLOŽENÍ MULTI KRYCÍ PROFIL Z PROFIL TLOUŠŤKA X ŠÍŘKA 19 I 21 I 24 I 28 x 121 mm 21 x 146 mm TLOUŠŤKA X ŠÍŘKA 27 x 171 mm TLOUŠŤKA X ŠÍŘKA 21 x 146 mm ZAKÁZKOVÉ PROFILY 17 NA POKOS TLOUŠŤKA X ŠÍŘKA 18 I 21 I 24 I 27 x 118 mm 18 I 21 I 27 x 143 mm TLOUŠŤKA X ŠÍŘKA 18/21 x 55 mm 18/21 x 93 mm TLOUŠŤKA X ŠÍŘKA 27 x 68 I 38 x 44 I 38 x x 68 I 44 x 55 I 44 x 68 mm RŮZNORODOST BAREV Ať lazury nebo krycí barvy Osmo nabízí širokou paletu nátěrů na dřevo. Všechny jsou založeny na přírodních olejích a vytváří povrch s otevřenými póry, který může dýchat. BARVA PODLE VAŠÍ VOLBY U Selské barvy Vám můžeme nabídnout další službu: Vaše zvolené profi lované dřevo ve Vaší oblíbené barvě již s kompletní fi nální povrchovou úpravou, od 1 m ². UPOZORNĚNÍ: Selská barva EXTRA a Ochranná olejová lazura na dřevo jsou na ochranu povrchu vždy vybaveny účinnými látkami proti napadení řasami a houbami. Popř. Selskou barvu nebo Jednorázovou lazuru obdržíte na přání také bez účinných látek (biocidů). >>> VÍCE BAREV NALEZNETE NA STRANÁCH

28 PROFILY S POVRCHOVOU ÚPRAVOU RYCHLE DODANÉ, RYCHLE NAMONTOVANÉ. 28

29 DŘEVO S BÍLOU POVRCHOVOU ÚPRAVOU PŘEDUPRAVENÉ PŘED FINÁLNÍ POVRCHOVOU ÚPRAVOU DŘEVO S BÍLOU POVRCHOVOU ÚPRAVOU V 99 BÍLÁ My dřevo předem natřeme, Vy ho natřete poté. Velká výhoda: Můžete okamžitě začít s montáží a Váš čas si lépe rozdělit. Protože s fi nálním nátěrem máte až 3 měsíce čas. > úprava kolem dokola (konce čel bez úpravy) > je třeba pouze jeden fi nální nátěr > montáž nezávislá na počasí > znečištění po montáži se zakryje Vaším fi nálním nátěrem S FINÁLNÍ POVRCHOVOU ÚPRAVOU DŘEVO S BÍLOU POVRCHOVOU ÚPRAVOU SELSKÁ BARVA EXTRA* BÍLÁ To je k dostání pouze u Osmo. y s kompletní povrchovou úpravou barvami z vlastní výroby a vývoje. Olejové nátěry proniknou hluboko do dřeva a trvale ho chrání. Pohodlná cesta k bílé fasádě, která opravdu dlouho vydrží. > fi nální úprava hotová přímo k montáži (konce čel bez úpravy) > povrch je preventivně chráněn proti napadení řasami a houbami > krycí / polomatná: zůstane viditelná přírodní struktura, kresba žilek dřeva a sukovitost > montáž nezávislá na počasí > snadné čištění (také od znečištění po montáži) S FINÁLNÍ POVRCHOVOU ÚPRAVOU DŘEVO S BÍLOU POVRCHOVOU ÚPRAVOU KLASICKÁ BÍLÁ Pro chráněnou vnější oblast y s fi nální povrchovou úpravou klasicky bílou přináší světlo pod střešní přesahy a přístřešky pro auta. Tyto profi ly jsou vhodné pro oblasti, které jsou bez ochrany vystaveny povětrnostním vlivům. > fi nální úprava hotová přímo k montáži (konce čel bez úpravy) > krycí / polomatná: zůstane viditelná přírodní struktura, kresba žilek dřeva a sukovitost > montáž nezávislá na počasí > snadné čištění (také od znečištění po montáži) RYCHLE DODANÉ RYCHLE DODANÉ RYCHLE DODANÉ Smrk předupravený V 99 bílou Smrk s fi nální úpravou Selskou barvou EXTRA* bílou Smrk s fi nální úpravou KLASICKOU bílou pro chráněnou vnější oblast SOFTLINE SOFTLINE SOFTLINE HOBLOVANÉ PRKNO KLASICKÝ PROFIL TATRANSKÝ PROFIL >>> PŘEDUPRAVENÉ PŘED FINÁLNÍ POVRCHOVOU ÚPRAVOU NEBO S FINÁLNÍ POVRCHOVOU ÚPRAVOU KLASICKÁ BÍLÁ ideální pro chráněnou vnější oblast jako jsou přístřešky pro auta *Selská barva EXTRA obsahuje biocidní účinné látky k ochraně nátěru proti vnějšímu napadení řasou (pouze k použití vně) 29

30 PROFILY S POVRCHOVOU ÚPRAVOU PŘEDUPRAVENÉ PŘED FINÁLNÍ POVRCHOVOU ÚPRAVOU - V 99 BÍLÁ K DODATEČNÉ ÚPRAVĚ FINÁLNÍM NÁTĚREM Dřevo s bílou povrchovou úpravou Softline (pero/drážka) s předúpravou před finálním nátěrem // V 99 bílá A třídění B třídění 14 x x 121 Deck šířka / šířka drážky (baleno ve fólii) 110 mm/10 mm na svazek na balík 4, ,60 5,40 vše 30 cm x 121 4, Minimální tloušťka je u obložení fasád z masivního dřeva 18 mm a u střešního podbití 16 mm. Pro fi nální nátěr doporučujeme Osmo Selskou barvu. * severský Dřevo s bílou povrchovou úpravou Tatranský profil (pero/drážka) s předúpravou před finálním nátěrem // V 99 bílá, 30 stínová spára (prodloužené pero) A třídění Deck šířka / šířka drážky (baleno ve fólii) 19 x mm/8 mm 4,20/4,80 5,10 na svazek na balík Pro fi nální nátěr doporučujeme Osmo Selskou barvu. * severský Dřevo s bílou povrchovou úpravou Hoblovaná prkna s předúpravou před finálním nátěrem // V 99 bílá Pro fi nální nátěr doporučujeme Osmo Selskou barvu. na svazek na balík 21 x 118 4,20/5, x 143 4,20/4,80 5,10/5, x 168 4,20/5, x 193 4,20/4,80 5, * severský, fólie zabalené VNESTE DO HRY BARVY Dřevo předupravené bílou povrchovou úpravou můžete opatřit fi nálním nátěrem v barvě podle Vaší volby. Zvolte si svůj oblíbený barevný odstín ze široké palety odstínů Osmo Selských barev >>> VÍCE NA TÉMA BARVY NALEZNETE NA STRANÁCH Délky dle dostupnosti a po vzájemném odsouhlasení
