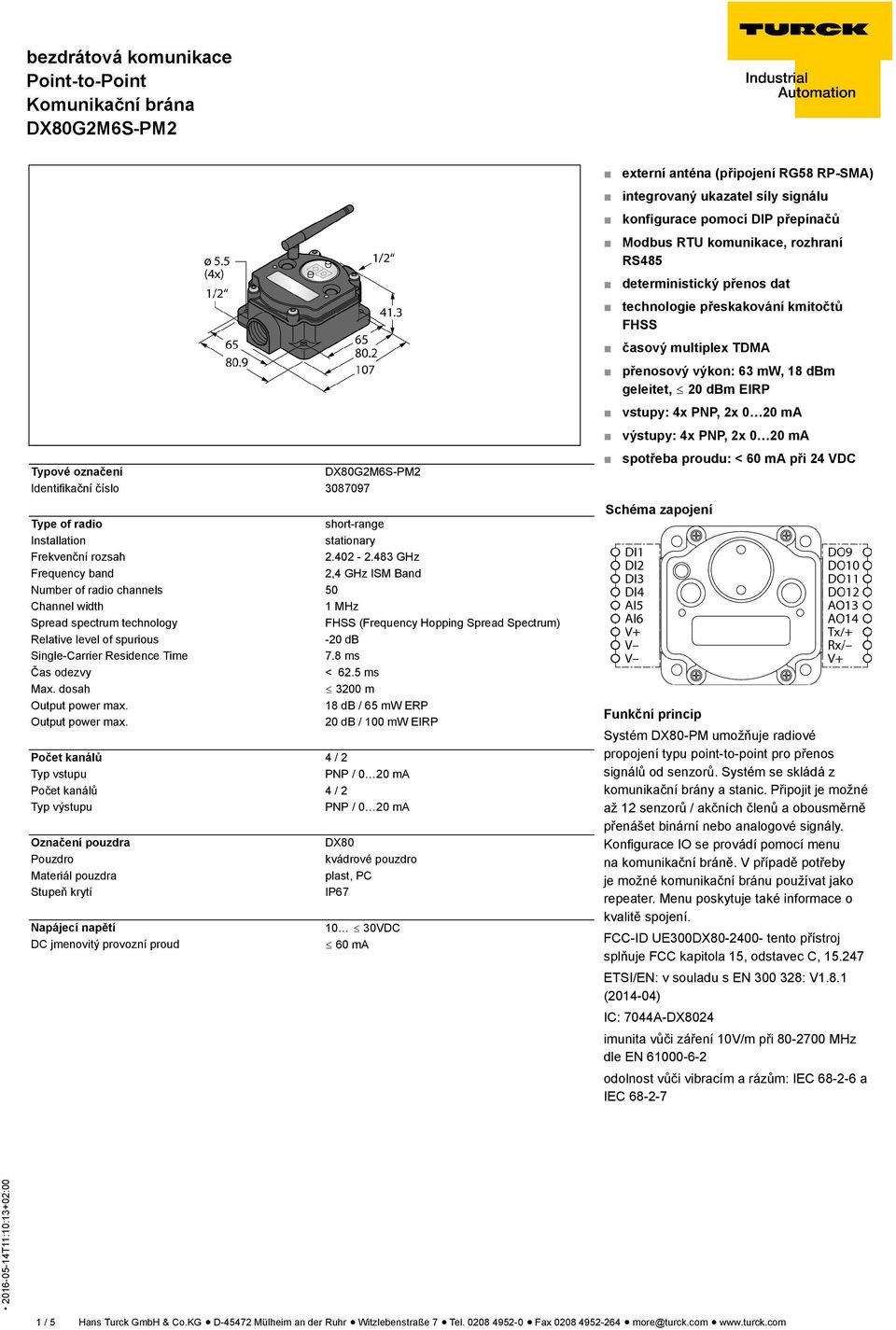

bezdrátová komunikace Point-to-Point Komunikační brána DX80G2M6S-PM2
|
|
- Libor Matoušek
- před 7 lety
- Počet zobrazení:
Transkript
1 externí anténa (připojení RG58 RP-SMA) integrovaný ukazatel síly signálu konfigurace pomocí DIP přepínačů Modbus RTU komunikace, rozhraní RS485 deterministický přenos dat technologie přeskakování kmitočtů FHSS časový multiplex TDMA přenosový výkon: 63 mw, 18 dbm geleitet, ð 20 dbm EIRP vstupy: 4x PNP, 2x 0 20 ma výstupy: 4x PNP, 2x 0 20 ma Type of radio short-range Installation stationary Frekvenční rozsah GHz Frequency band 2,4 GHz ISM Band Number of radio channels 50 Channel width 1 MHz Spread spectrum technology FHSS (Frequency Hopping Spread Spectrum) Relative level of spurious -20 db Single-Carrier Residence Time 7.8 ms Čas odezvy < 62.5 ms Max. dosah ð 3200 m Output power max. 18 db / 65 mw ERP Output power max. 20 db / 100 mw EIRP Počet kanálů 4 / 2 Typ vstupu PNP / 0 20 ma Počet kanálů 4 / 2 Typ výstupu PNP / 0 20 ma Označení pouzdra Pouzdro Materiál pouzdra Stupeň krytí Napájecí napětí DC jmenovitý provozní proud DX80 kvádrové pouzdro plast, PC IP67 10 ð 30VDC ð 60 ma spotřeba proudu: < 60 ma při 24 VDC Schéma zapojení Funkční princip Systém DX80-PM umožňuje radiové propojení typu point-to-point pro přenos signálů od senzorů. Systém se skládá z komunikační brány a stanic. Připojit je možné až 12 senzorů / akčních členů a obousměrně přenášet binární nebo analogové signály. Konfigurace IO se provádí pomocí menu na komunikační bráně. V případě potřeby je možné komunikační bránu používat jako repeater. Menu poskytuje také informace o kvalitě spojení. FCC-ID UE300DX tento přístroj splňuje FCC kapitola 15, odstavec C, ETSI/EN: v souladu s EN : V1.8.1 ( ) IC: 7044A-DX8024 imunita vůči záření 10V/m při MHz dle EN odolnost vůči vibracím a rázům: IEC a IEC / 5 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ
2 Příslušenství SMBDX80DIN montážní deska na lištu DIN, vhodná pro pouzdra CP80, DX80, K80, Q80-20 až +90 C BWC-LMRSFRPB přepěťová ochrana, RP-SMA BWC-LFNBMN přepěťová ochrana, konektor N BWC-1MRSFRSB0, prodloužení antény, RP-SMA - RP-SMAF konektory, 0.2m, RG58, koaxiální, útlum: 1,05 db/m BWC-1MRSFRSB prodloužení antény, RP-SMA - RP-SMAF konektory, 1m, RG58, koaxiální, útlum: 1,05 db/m BWC-1MRSFRSB prodloužení antény, RP-SMA - RP-SMAF konektory, 2m, RG58, útlum: 1,05 db/m BWC-1MRSFRSB prodloužení antény, RP-SMA - RP-SMAF konektory, 4 m, RG58, útlum: 1,05 db/m 2 / 5 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ
3 BWC-1MRSMN prodloužení antény, RP-SMA - zástrčka N, 0,5 m, RG58, útlum: 0,56 db/m BWC-1MRSMN prodloužení antény, RP-SMA - zástrčka N, 2m, RG58, útlum: 0,56 db/m BWC-4MNFN prodloužení antény, N zástrčka - N zásuvka, 3m, LMR400, BWC-4MNFN prodloužení antény, N zástrčka - N zásuvka, 6m, LMR400, BWC-4MNFN prodloužení antény, N zástrčka - N zásuvka, 15 m, LMR400, 3 / 5 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ
4 BWC-4MNFN prodloužení antény, N zástrčka - N zásuvka, 30m, LMR400, BWA-QD Panelová zástrčka se závitem 1/2" NPT, M12 x 1, 5pinová, BWA-QD Panelová zástrčka se závitem 1/2" NPT, M12 x 1, 8pinová, BWA-QD12, Panelová zástrčka se závitem 1/2" NPT, M12 x 1, 12pinová, BWA-HW Adaptér RS485 na USB Function accessories BWA-206-A vnější anténa 6 dbi, N zástrčka BWA-208-A vnější anténa 8 dbi, N zástrčka 4 / 5 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ
5 Function accessories BWA-202-C vnitřní anténa 2 dbi, standardní konektor RP-SMA BWA-205-C vnitřní anténa 5 dbi, konektor RP-SMA BWA-207-C vnitřní anténa 7 dbi, konektor RP-SMA DX80N2X6S-PM Point-To-Point, stanice, externí anténa, digitální a analogové signály DX80N2X6S-PM2C Point-To-Point, stanice, externí anténa, digitální a analogové signály, IP20 5 / 5 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ
