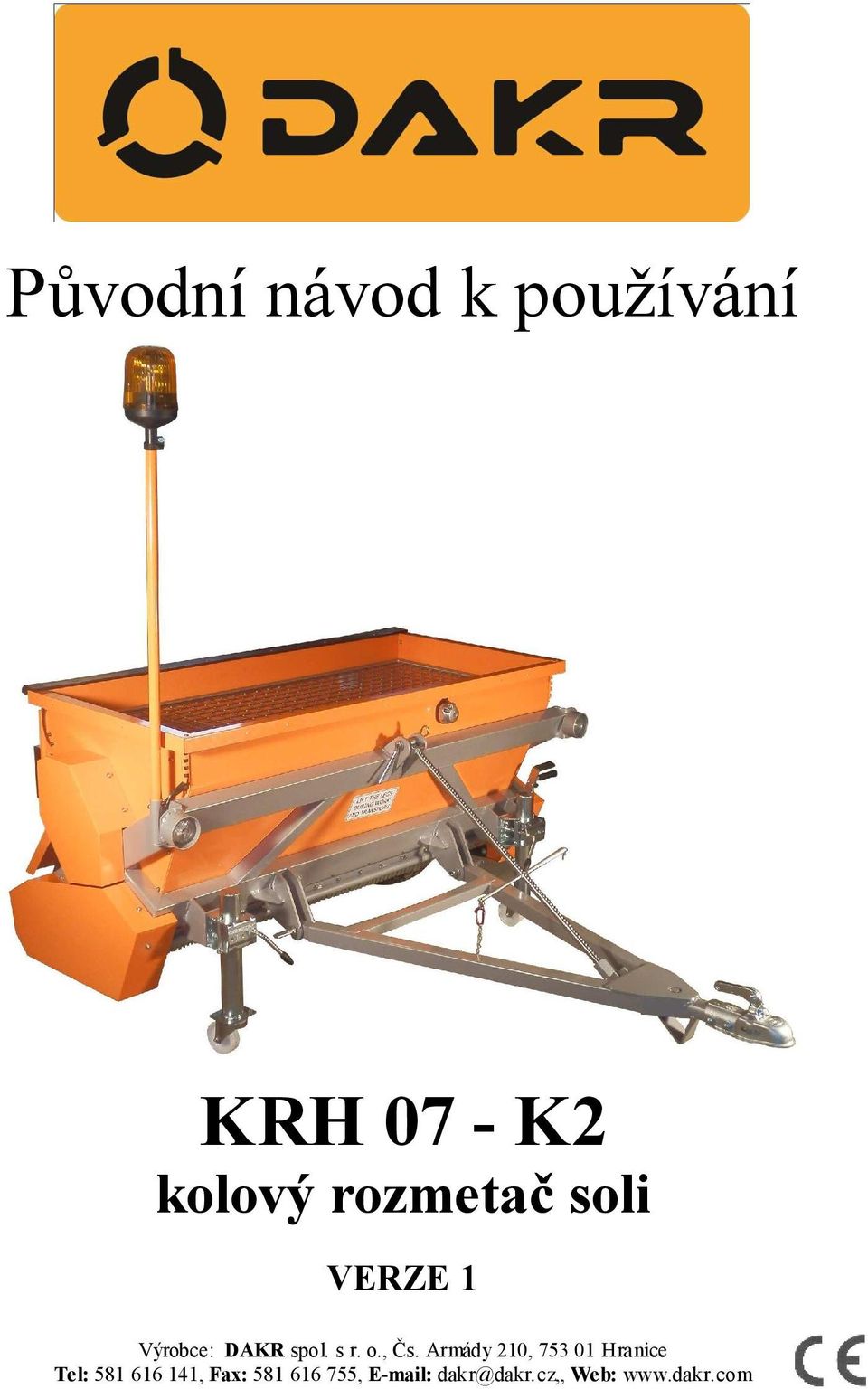

1 Původní návod k používání KRH 07 -K2 kolový rozmetač soli VERZE 1 Výrobce: DAKR spol. s r. o., Čs. Armády 210, Hranice Tel: , Fax: , dakr@dakr.cz,, Web:

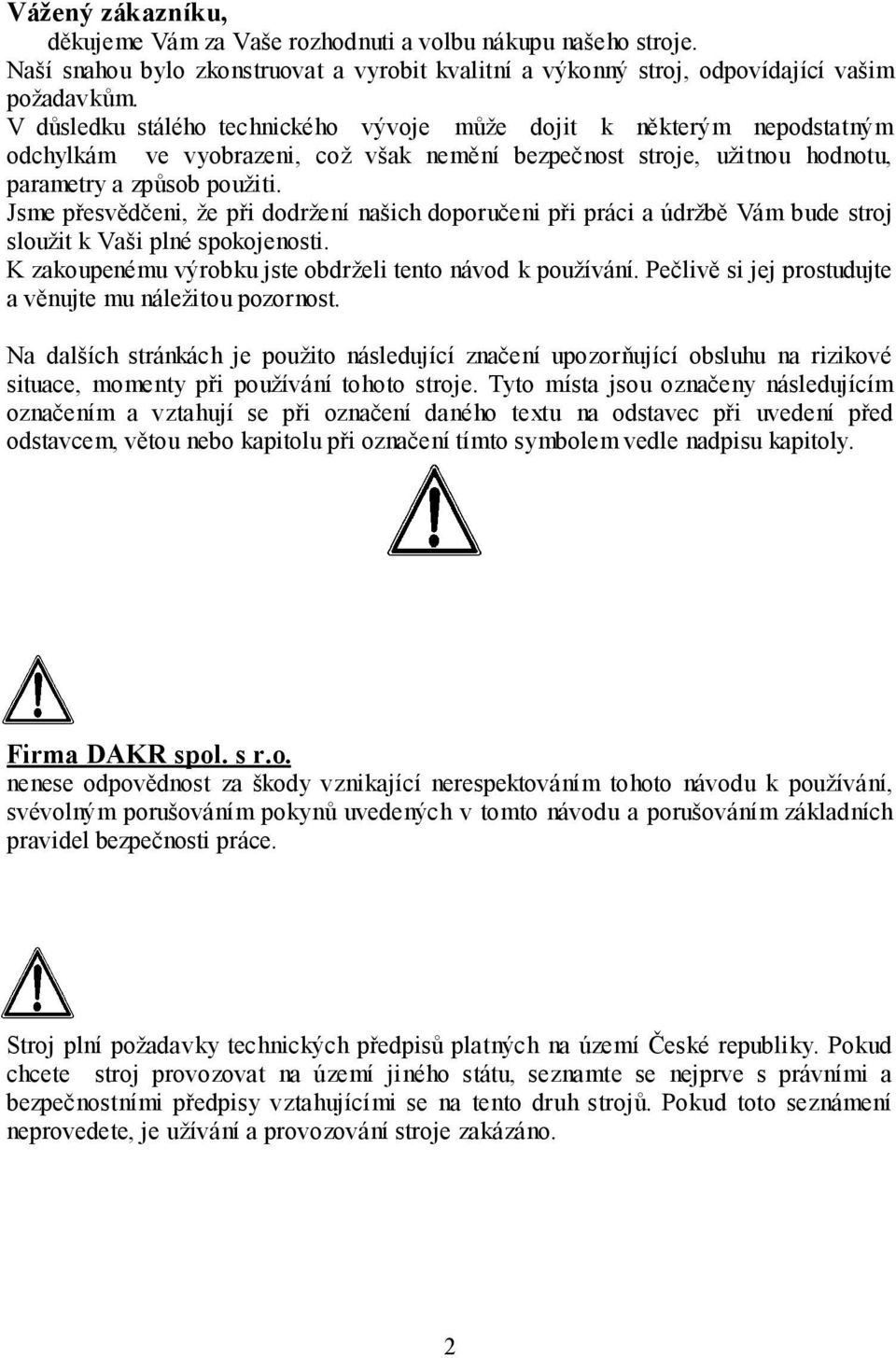

2 Vážený zákazníku, děkujeme Vám za Vaše rozhodnuti a volbu nákupu našeho stroje. Naší snahou bylo zkonstruovat a vyrobit kvalitní a výkonný stroj, odpovídající vašim požadavkům. V důsledku stálého technického vývoje může dojit k některým nepodstatným odchylkám ve vyobrazeni, což však nemění bezpečnost stroje, užitnou hodnotu, parametry a způsob použiti. Jsme přesvědčeni, že při dodržení našich doporučeni při práci a údržbě Vám bude stroj sloužit k Vaši plné spokojenosti. K zakoupenému výrobku jste obdrželi tento návod k používání. Pečlivě si jej prostudujte a věnujte mu náležitou pozornost. Na dalších stránkách je použito následující značení upozorňující obsluhu na rizikové situace, momenty při používání tohoto stroje. Tyto místa jsou označeny následujícím označením a vztahují se při označení daného textu na odstavec při uvedení před odstavcem, větou nebo kapitolu při označení tímto symbolem vedle nadpisu kapitoly. Firma DAKR spol. s r.o. nenese odpovědnost za škody vznikající nerespektováním tohoto návodu k používání, svévolným porušováním pokynů uvedených v tomto návodu a porušováním základních pravidel bezpečnosti práce. Stroj plní požadavky technických předpisů platných na území České republiky. Pokud chcete stroj provozovat na území jiného státu, seznamte se nejprve s právními a bezpečnostními předpisy vztahujícími se na tento druh strojů. Pokud toto seznámení neprovedete, je užívání a provozování stroje zakázáno. 2

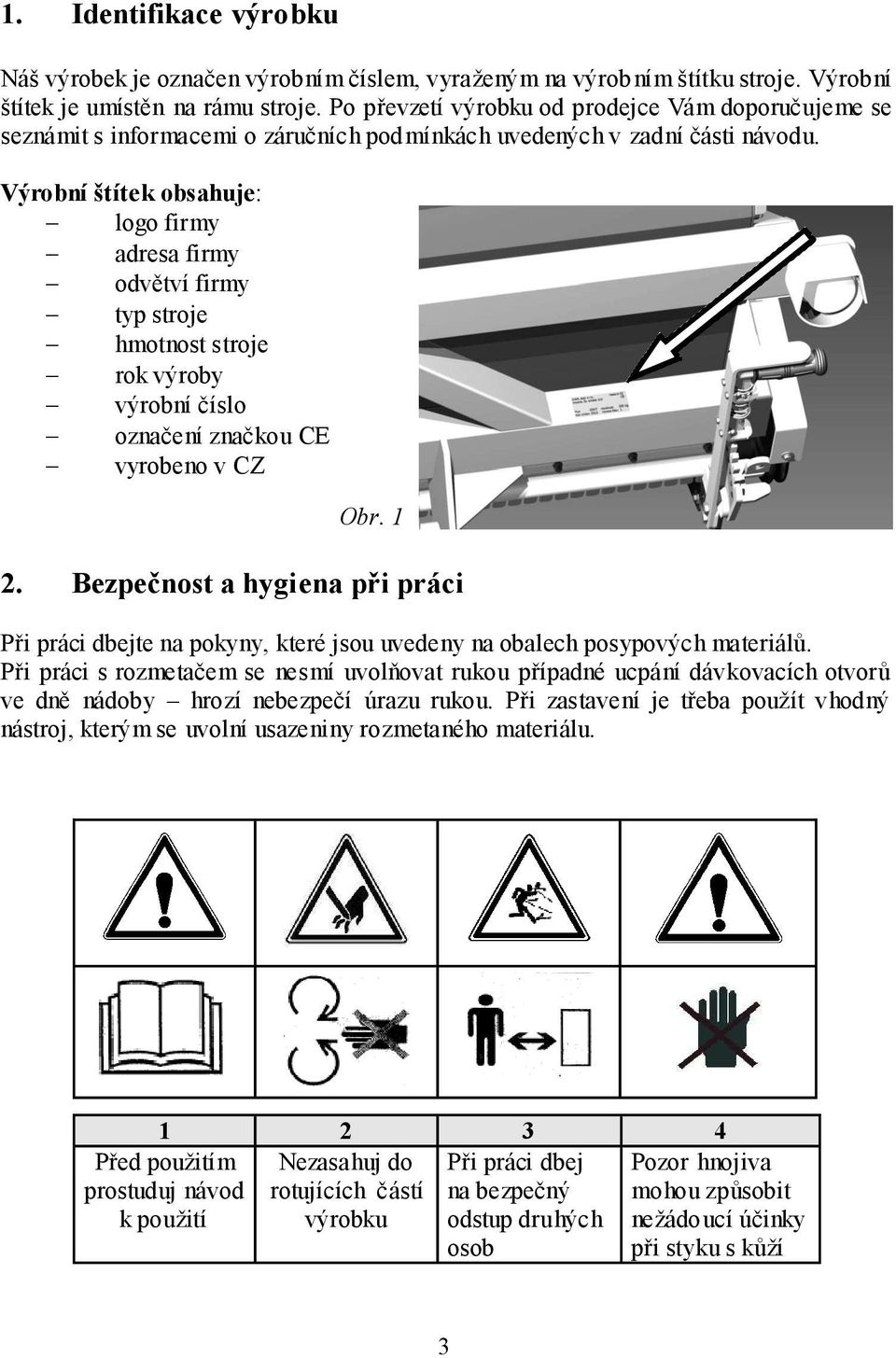

3 1. Identifikace výrobku Náš výrobek je označen výrobním číslem, vyraženým na výrobním štítku stroje. Výrobní štítek je umístěn na rámu stroje. Po převzetí výrobku od prodejce Vám doporučujeme se seznámit s informacemi o záručních podmínkách uvedených v zadní části návodu. Výrobní štítek obsahuje: logo firmy adresa firmy odvětví firmy typ stroje hmotnost stroje rok výroby výrobní číslo označení značkou CE vyrobeno v CZ Obr Bezpečnost a hygiena při práci Při práci dbejte na pokyny, které jsou uvedeny na obalech posypových materiálů. Při práci s rozmetačem se nesmí uvolňovat rukou případné ucpání dávkovacích otvorů ve dně nádoby hrozí nebezpečí úrazu rukou. Při zastavení je třeba použít vhodný nástroj, kterým se uvolní usazeniny rozmetaného materiálu Nezasahuj do rotujících částí výrobku Před použitím prostuduj návod k použití Při práci dbej na bezpečný odstup druhých osob Pozor hnojiva mohou způsobit nežádoucí účinky při styku s kůží 3

4 Upozornění: Rozsypávaný materiál nesmí přijít do styku s pokožkou, hrozí nebezpečí její poškození či jiných zdravotních rizik. Uvedené symboly upozorňují na některá možná nebezpečí při práci. Jejich respektování předpokládá bezpečné používání výrobků. 2.1 Všeobecně Výrobek může obsluhovat pouze obsluha starší 18 let, duševně, psychicky a fyzicky zdatná, prokazatelně seznámena s používáním výrobku. Obsluha stroje je odpovědná za škody způsobené třetím osobám v rozsahu činnosti stroje. Než začnete pracovat se strojem, seznamte se s funkcemi jednotlivých ovladačů stroje. Seznámení proveďte na rovném terénu bez překážek a výskytu nežádoucích osob. Před prací se seznamte s terénem ve kterém budete pracovat, aby Vaše práce byla bezpečná. Při přepravě stroje na přepravníku jej řádně zajistěte proti nežádoucím pohybům Výrobek uchovávejte čistý, po ukončení práce proveďte jeho vyčištění. Je přísně zakázáno výrobek dovažovat přídavným závažím nebo zatěžovat stroj jinou osobou, přepravovat na stroji osoby. Pro opravy používejte odpovídající nářadí. Nářadí musí být nepoškozené. Rozmetadlo ne má oprávnění pro provoz na pozemních komunikacích. 3. Popis stroje Jeklový konstrukční rám je nesen dvěma foukanými koly. Na rámu je uchycen zásobník se sítem. Zásobník je chráněn zinkem a elektrostaticky nanášenou práškovou barvou Komaxit. Povrchová úprava rámu je Komaxit. Ve dně zásobníku je otvor, který se otevírá pákou viz. obr. 2; polohy 0 (zavřeno) - 5 (otevřeno). Podle velikosti otevření otvoru se reguluje požadované množství rozmetaného materiálu. Rozmetací zařízení je z nerezového materiálu. Převod z kol na rozmetací zařízení je prováděn klínovým řemenem s vypínáním viz. obr 3; engaged - zapnuto, disengaged - vypnuto. Pro uvolnění páky je potřeba vytáhnout západku. Rozmetač má kulový závěs i závěs na traktor. Pro bezpečnější provoz je rozmetač vybaven koncovými, brzdovými a směrovými světly. Hmotnost rozmetače je 250 kg. 4

5 Obr. 2 Obr. 3 5

6 3.1 Sestavení stroje Stroj je dodáván již zkompletován. Následující postup popisuje připojení oje se závěsem za automobil. 1. Vyjměte kolový rozmetač z palety, včetně všech dílů. 2. KRH-07 lze zapřáhnout za traktor i za automobil. Pro připojení za automobil je nutné namontovat oje. Postupujte následovně. 3. Rozmetadlo postavte na parkovací nohy s koly a zajistěte proti pohybu. 4. Uvolněte čepy v pozicích 1 a 2. V pozici 1 je čep zajištěn závlačkou. V pozici 2 matkou M20. Čepy vyjměte. (Obr. 4) 5. Do volného prostoru mezi plechy vložte oka oje a zajistěte čepem a samojistnou matkou. (Obr. 5 pozice 2) 6. Táhlo zapojte do pozice 1, zajistěte čepem a závlačkou. (Obr. 5 pozice 1) 7. Výšku oje nastavíte pomocí závitového táhla. Otáčejte vlevo pro snížení, vpravo pro zvýšení. (Obr. 5 pozice 3) 8. Rozmetadlo zapojte za automobil 9. Nastavte kolový rozmetač tak, aby byl ve vodorovné poloze. 10.Dejte parkovací nohy do horní polohy. Uvolněte rychloupínák, nohu zvedněte a zase zajistěte. Akci opakujte i pro druhou nohu. (Obr. 6) Pozor! Je nutné, aby parkovací nohy byly vždy při provozu v horní poloze a zajištěny, jinak může dojít k poškození stroje! 1 2 Obr. 4 6

7 1 3 2 Obr. 5 Obr. 6 7

8 4. Použití Strojně tažený kolový rozmetač hnojiv je určen k rozmetání posypových materiálů k ošetření chodníků, parkovišť, hřišť a jiných ploch. Další využití je možné k posypu sypkých a granulových umělých hnojiv na středních a větších plochách zemědělské půdy, okrasných trávníků a travnatých sportovních ploch. Podle druhu a předepsaného dávkování posypového materiálu a typu ošetřované plochy je třeba nastavit otevření dávkovacího otvoru. Pozor: regulace je citlivá, doporučujeme blíže se seznámit s velikostí otevírání, jinak může dojít k nadměrnému propadu posypového materiálu a tím i kpoškození ošetřovaných ploch. (Informativně uvádíme, že při plném otevření otvorů vystačí obsah zásobníku přibližně na 1600 m 2.) Účinnost rozptýlení v závislosti na granulaci a rychlosti pojezdu je do 1,5 m. Pokud je potřeba přejet s rozmetačem bez sypání, je nutno vypnout náhon aktivátoru. Vypnutí se provede tak, že se páka přemístí do polohy Vypnuto - Disengaged (Obr. 3 str. 5). Druhou pákou (Obr. 2 str. 5) se ovládá míra uzavření a tím množství rozmetávaného materiálu. Před nasypáním posypového materiálu uzavřete vždy vysypávací otvor tak, že páku přesunete do polohy 0 - zavřeno. Posypový materiál nasypejte max. 10 cm pod síto. Otevřete sypací otvory, páku napínáku řemenice přesuňte do polohy engaged - zapnuto a můžete začít rozmetat. Posypový materiál chraňte před vlhkostí. Pokud překročí vlhkost posypového materiálu 4%, rovnoměrnost rozmetání nelze zaručit. Při připojení KRH-07 k automobilu nebo traktoru zasuňte elektro-zástrčku světel rozmetače do zásuvky na tažném vozidle. Zapojení je identické, jako při připojování přívěsných vozíků. Maximální provozní rychlost při zapnuté převodovce je 30 km/hod (doporučeno 15km/hod). Maximální rychlost při vypnuté převodovce a zavřených vysypávacích klapkách je 50 km/hod. Pneumatiky jsou bezdušové konstrukce, pláště mají rozměr 18x9,5, maximální hustící tlak pneumatik je 350 kpa (3,5 bar). Doporučený běžný tlak by neměl přesahovat 75% tlaku maximálního tj. maximální tlak je uveden na pneumatice a může se lišit od tlaku uvedeného v návodu. Celková hmotnost rozmetače včetně nákladu činí max. 750kg. Rozmetač soli není určen kprovozu na veřejných komunikacích. 8

9 5. Údržba Po každém použití, především však při delším odstavení, je nutno rozmetač očistit od zbytků rozmetaného materiálu. Stroj osušit, nejlépe tlakovým vzduchem. Rozmetač uchovávejte čistý. Po ukončení práce proveďte jeho vyčištění (k čištění nepoužívejte tlakovou vodu). Po použití rozmetač uschovejte do uzavřeného suchého prostoru. Z důvodu lehčího pojezdu doporučujeme promazat občas otočné a kluzné části tukem, zabráníte tak tím i případné korozi, způsobené agresivním rozmetaným materiálem. Skříň s klínovým řemenem nevyžaduje žádnou speciální údržbu. 6. Likvidace odpadu Odpady produkované strojem likvidujte v souladu s pokyny předpisů platných v zemi uživatele. Oleje, filtry nevyhazujte do popelnic a nelijte do vodních toků, přírody. Výrobek likvidujte vsouladu s platnými předpisy a zákony pro likvidaci odpadů vzemi uživatele. 7. Sůl Před naplněním násypníku se přesvědčte, že v násypníku nezůstal starý, ztvrdlý posypový materiál a že otvor je průchozí. Poté násypník zavřete a přes ochranné síto, zamezující vložení velkých kusů do násypníku, můžete násypku naplnit. Posypový materiál nasypte max. 10 cm pod horní okraj nádoby. Doporučené množství soli na m 2 : Preventivní posyp Náledí Sníh 10 g/m 2 20 g/m 2 40 g/m 2 Vliv nastavení otevírací páky na množství soli na m 2 : Výškové nastavení polohy Otevření vysypávacích otvorů Šířka rozptylu posypu Přibližné množství vysypané soli na m 2 5 Plně otevřené 1,5 m 352 g m 2 9 Přibližná plocha posypaná s plným násypníkem (550 kg) 4 Otevřené 1,5 m 337 g m 2 3 Otevřené 1,5 m 215 g m 2 2 Otevřené 1,5 m 176 g m 2 1 Otevřené 1,5 m 123 g m 2 0 Zavřené 0 m 0 g 0 m 2

10 8. Kamenná drť frakce 0-4mm se solí v poměru 2:1 Před naplněním násypníku se přesvědčte, že v násypníku nezůstal starý, ztvrdlý posypový materiál a že oba otvory jsou průchozí. Poté otvory zavřete a přes ochranné síto, zamezující vložení velkých kusů do násypníku, můžete násypku naplnit. Posypový materiál nasypte max. 10 cm pod horní okraj nádoby. Tuto frakci je nutné míchat se solí, jinak se při jízdě udusá a nesype se. Z důvodu udusání této frakce je vhodné po přijetí na místo zkontrolovat sypkost náplně. Doporučené množství směsi na m 2 : Preventivní posyp Náledí Sníh 30 g/m 2 60 g/m g/m 2 Vliv nastavení otevírací páky na množství směsi na m 2 : Výškové Otevření Šířka rozptylu Přibližné nastavení polohy vysypávacích otvorů posypu množství vysypané na m 2 Přibližná plocha posypaná s plným násypníkem (550 kg) 5 Plně otevřené 1,5 m 353 g 1558 m 2 4 Otevřené 1,5 m 260 g 2115 m 2 3 Otevřené 1,5 m 196 g 2800 m 2 2 Otevřené 1,5 m 150 g 3670 m 2 1 Otevřené 1,5 m 110 g 5000 m 2 0 Zavřené 0 m 0 g 0 m 2 10

11 9. Kamenná drť frakce 4-8mm Před naplněním násypníku se přesvědčte, že v násypníku nezůstal starý, ztvrdlý posypový materiál a že oba otvory jsou průchozí. Poté otvory zavřete a přes ochranné síto, zamezující vložení velkých kusů do násypníku, můžete násypku naplnit. Posypový materiál nasypte max. 10 cm pod horní okraj nádoby. Nenechte tuto drť v násypníku zmrznout!! Doporučené množství na m 2 : Preventivní posyp Náledí Sníh 40 g/m 2 80 g/m g/m 2 Vliv nastavení otevírací páky na množství drti na m 2 : Výškové Otevření Šířka rozptylu Přibližné nastavení polohy vysypávacích otvorů posypu množství vysypané na m 2 Přibližná plocha posypaná s plným násypníkem (550 kg) 5 Plně otevřené 1,5 m 305 g 1805 m 2 4 Otevřené 1,5 m 252 g 2185 m 2 3 Otevřené 1,5 m 180 g 3055 m 2 2 Otevřené 1,5 m 135 g 4075 m 2 1 Otevřené 1,5 m 80 g 6875 m 2 0 Zavřené 0 m 0 g 0 m 2 Rozmetání kamenných drtí frakce 8mm a více je zakázáno! Uvedené hodnoty jsou pouze orientační! Množství materiálu silně závisí na vlhkosti, teplotě a rychlosti rozmetadla při rozmetání! 11

12 12

13 Katalog náhradních dílů 13

14 Sestava nosná 14

15 Poz. Název Typ KS Obj. Číslo 1 Nosný rám KRH Zadní rám Blatník ohýbaný Kryt u blatníku Boční kryt pravý Světlo bílé obrysové Čep závěsu spodní Čep horního závěsu Úchyt nohy KRH7 - parkovací noha Boční kryt levý Polohovák napínáku Normální podložky ISO Zn Šestihranná matice samojistné ISO M16 Zn Podložka velkoplošná tlustá ISO ,3 Zn Normální podložky ISO ,4 Zn Podložka velkoplošná tlustá ISO ,4 nerez Pružná podložka DIN Zn Šroub se závitem k hlavě ISO M5 x 10 Zn Šestihranná matice samojistná ISO M6 nerez Normální podložky ISO Zn Šestihranná matice samojistná ISO M12 Zn Šroub s částečným závitem ISO M12 x 130 Zn Šrouby se závitem k hlavě ISO M5 x 20 Zn Šestihranná matice uzavřená DIN M Podložka velkoplošná tlustá ISO ,4 Zn Šroub se závitem k hlavě ISO M6 x 16 Zn Šestihranná matice samojistná ISO M6 Zn Normální podložky ISO ,5 Zn Podložky pro nýty CSN ,4 Zn Šroub se závitem k hlavě ISO M10 x 30 Zn Šestihranná matice samojistná ISO M10 Zn Šroub se závitem k hlavě ISO M8 x 16 Zn Podložky pro nýty CSN ,3 Zn Podložka vějířová DIN A 6, Šroub se závitem k hlavě ISO M6 x 16 nerez Pojistka single 5,0 R-clip 5 mm Zajišťovací kolík

16 Sestava násypníku 16

17 Poz. Název Typ KS Obj. Číslo 1 Bočnice levá Bočnice pravá Přední díl násypky Zadní díl násypky Výztuha bočnice horní Účko Zástěrka zadní Zástěrka přední Doraz síta Síto kompletní Kryt horní Pryžový lem GUMEX - NOTA Nosič kabeláže Úchyt kabeláže Normální podložky ISO ,4 nerez Šestihranná matice samojistná ISO M6 nerez Šroub vratový ISO M8 x 40 nerez Šestihranná matice uzavřená DIN M8 Zn Šroub BUT s límcem a vnitř. 6hr ISO M6 x 12 nerez Šroub BUT s límcem a vnitř. 6hr ISO M6 x 16 nerez Pružná podložka DIN 1276 Zn Šroub vratový ISO M6 x 20 nerez Šroub se závitem k hlavě ISO M6 x 12 Zn Šroub vratový ISO M8 x 20 nerez Šestihranná matice samojistná ISO M8 nerez Normální podložky ISO ,4 nerez Šroub vratový ISO M6 x 30 nerez Šroub vratový ISO M8 x 16 nerez Zásuvka 7 pólová 12V Podložka zásuvky Šroub Imbus ISO M5 x 30 nerez Šroub se závitem k hlavě ISO M8 x 30 nerez Normální podložky ISO ,3 nerez Šestihranná matice samojistná ISO M5 nerez Silen Blok KRH7 D25-H12 - M6/18mm Normální podložky ISO ,4 Zn Šestihranná matice samojistná ISO M6 Zn Podložky pro nýty CSN ,4 Zn

18 Sestava válce a aktivátoru 18

19 Poz. Název Typ KS Obj. Číslo 1 Válec KRH Řezací válec Náboj řemenice Čep aktivátoru delší Čep aktivátoru kratší Svarek malého oz. k Podložka ložiska klapky Řemenice síta (z P210) Řemenice P Kroužek válce KRH Klínek řemenice sečení Podložka DAKR Pero 6x Pero 6x Ložisko UCFL Střižný šroub nerez Normální podložky ISO ,4 nerez Šroub se závitem k hlavě ISO M8 x 20 Zn Šestihranná matice samojistná ISO M8 nerez Pružná podložka DIN 1278,1 Zn Šestihranná matice samojistná ISO M12 Zn Podložky velké tlusté ISO Zn Pružná podložka DIN Zn

20 Sestava druhého válce 20

21 Poz. Název Typ KS Obj. Číslo 1 Pero 8x Druhý válec Svarek řetězového kola Vymezovací trubka Čep druhého válce D Čep druhého válce Podložka domku horniho Šroub vratový ISO M8 x 20 nerez Šroub vratový ISO M8 x 16 nerez Podložky velké tlusté ISO Zn Normální podložky ISO ,4 nerez Šroub se závitem k hlavě ISO M8 x 40 nerez Šroub se závitem k hlavě ISO M8 x 20 Zn Šestihranná matice samojistná ISO M8 nerez Ložiskový domek Pružná podložka DIN 1278,1 Zn Kuličkové ložisko jednořadé CSN RS

22 Sestava kola levého 22

23 Poz. Název Typ KS Obj. Číslo 1 Svarek nápravy Rameno nap. kladky Kladka BL Nosič nápravy levý Řemenice hnací (z P190) Vymezovací vložka Klínek řemenice sečení Podložka DAKR Kolo 18x9, Kroužek gufera Vymezovací podložka 13x25x0, Vratná pružina Kuličková ložiska jednořadá CSN RS Pružná podložka DIN Zn Normální podložky ISO Zn Šestihranná matice samojistná ISO M12 Zn Šroub se závitem k hlavě ISO M12 x 35 Zn Šrouby se šestihrannou hlavou ISO M12 x Podložka velkoplošná tlustá ISO ,4 Zn Šestihranná matice samojistná ISO M6 Zn Hřídelový těsnicí kroužek DIN A 48x72x8 - NBR Hřídelový těsnicí kroužek DIN x72x10 - NBR Šroub se závitem k hlavě ISO M6 x 20 Zn

24 Sestava kola pravého 24

25 Poz. Název Typ KS Obj. Číslo 1 Nosič nápravy pravý Svarek nápravy Vymezovací vložka Kladka BL Kolo 18x9, Řemenice hnací (z P190) Klínek řemenice sečení Podložka DAKR Rameno nap. kladky Kroužek gufera Šroub se závitem k hlavě ISO M12 x 35 Zn Šrouby se šestihrannou hlavou ISO M12 x Normální podložky ISO Zn Šestihranná matice samojistná ISO M12 Zn Podložka velkoplošná tlustá ISO ,4 Zn Šestihranná matice samojistná ISO M6 Zn Hřídelový těsnicí kroužek DIN x72x10 - NBR Hřídelový těsnicí kroužek DIN A 48x72x8 - NBR Kuličková ložiska jednořadá CSN RS Pružná podložka DIN Zn Šroub se závitem k hlavě ISO M6 x 20 Zn Vymezovací podložka 13x25x0, Pružina 1. napínáku pojezdu

26 Sestava napínáku 26

27 Poz. Název Typ KS Obj. Číslo 1 Napínák hlavní Páka sypání Pouzdro napínáku hlavního Zarážka Kladka BL Ručka P22 KORFD2H Šrouby se závitem k hlavě ISO M8 x 22 Zn Normální podložky ISO ,4 Zn Pružná podložka DIN 127 8,1 Zn Šroub s částečným závitem ISO M8 x 65 Zn Šestihranná matice samojistná ISO M8 Zn Normální podložky ISO ,4 Zn Šestihranná matice samojistná ISO M6 Zn Šrouby se závitem k hlavě ISO M6 x 25 Zn Šestihranné matice nízké ISO M Normální podložky ISO Zn Šestihranná matice samojistná ISO M12 Zn Šrouby se závitem k hlavě ISO M12 x 40 Zn Podložky pro nýty CSN ,4 Zn Vymezovací podložka napínáku Šestihranná matice nízká ISO M8 Zn

28 Sestava dávkovače 28

29 Poz. Název Typ KS Obj. Číslo 1 Dávkovač Přítlačný plech Podložka ložiska Ložiskový domek dávkovače Zadní lišta Vedení páky Zástrčka Čep dávkovače Ručka P18 KRH Podložka pružiny Pružina páky Pružné kolíky ISO x Šestihranná matice samojistná ISO M6 Zn Normální podložky ISO ,4 Zn Šestihranná matice samojistná ISO M8 Zn Šrouby se závitem k hlavě ISO M8 x 22 Zn Šroub se závitem k hlavě ISO M5 x 16 Zn Šestihranná matice samojistná ISO M5 Zn Kuličkové ložisko jednořadé CSN RS Normální podložky ISO ,4 nerez Šestihranná matice samojistná ISO M6 nerez Šroub vratový ISO M6 x 16 nerez Šroub s částečným závitem ISO M6 x 40 nerez

30 Sestava světel Poz. Název Typ KS Obj. Číslo 1 Sestava světla levého KRH7 1 2 Sestava světla pravého KRH7 1 3 Držák SPZ Výztuha úchytu světel Maják Návlek kruhový P Podložka velkoplošná tlustá ISO ,4 Zn Šroub se závitem k hlavě ISO M6 x 16 Zn Normální podložky ISO ,4 Zn Šestihranná matice samojistná ISO M6 Zn Šroub BUT s límcem a vnitř. 6hr ISO M6x12 nerez Vypínač majáku Nástavec majáku Náboj majáku

31 Sestava světla levého 6 6 Poz. Název Typ KS Obj. Číslo 1 Světlo levé Úchyt světla LEVÉHO Kryt světla zadní ho Reflexní fólie levá 290 x Normální podložky ISO ,4 Zn Šestihranná matice samojistná ISO M6 Zn Šroub se závitem k hlavě ISO M6 x 16 Zn Podložky pro nýty CSN ,4 Zn

32 Sestava světla pravého 7 Poz. Název Typ KS Obj. číslo 1 Světlo pravé Úchyt světla PRAVÉHO Kryt světla zadního Reflexní fólie pravá 290 x Normální podložky ISO ,4 Zn Šroub se závitem k hlavě ISO M6 x 16 Zn Šestihranná matice samojistná ISO M6 Zn Podložky pro nýty CSN ,4 Zn

33 Sestava oje - příslušenství Poz. Název Typ KS Obj. číslo 0 Sestava oje celková Svařenec oje Polohovací šroub Účko polohování Závěs KRH Řetízek Karabina Kroužek na klíče Normální podložky ISO Zn Normální podložky ISO Zn Šestihranná matice samojistná ISO M12 Zn Šestihranná matice samojistná ISO M8 Zn Závlačka ISO ,2 x 32 Zn Normální podložky ISO Zn Šrouby se šestihrannou hlavou ISO M12 x Svarek oka oje KRH Normální podložky ISO ,4 Zn

34 Sestava celková 34

35 Poz. Název Typ KS Obj. Číslo 1 Klínový řemen L Klínový řemen 13x1448 A Klínový řemen P Klínový řemen 13x1320 A Válečkový řetěz 083B čl + spona Kladka kovová FD2/ Normální podložky ISO Zn Šestihranné matice nízké ISO M Kuličkové ložisko jednořadé CSN RS Pojistné kroužky pro otvory DIN černěná Šroub Imbus ISO M12 x 50 Zn Šestihranná matice samojistná ISO M12 Zn Redukční pouzdro 1/2 Příslušenství Pouzdro čepu závěsu Příslušenství

36 Poznámky: 36

37 Poznámky: 37

38 Záznamy servisu: 38

39 Záruční list Výrobce poskytuje záruku na výrobek v délce trváni 24 měsíců. Záruka začíná plynout při předáni výrobku zákazníkovi. Záruka se vztahuje na závady způsobené chybou a nebo vadou materiálu. Výrobce není odpovědný za škody vzniklé vlastním použitím jako např. použití stroje nepovolanou osobou, neoprávněné změny, zásahy či opravy ve stroji, použitím neoriginálních náhradních dílů či dílů určených pro jiné modely, nedodržováním instrukci pro použiti. Poškození stroje vzniklé při nevhodné manipulaci, údržbě, přetěžování. Záruka se nevztahuje na vady výrobku, které mají původ vpoškození výrobku odběratelem a na části podléhající běžnému opotřebení. Záruka zaniká neodbornou opravou či zásahem do konstrukce. Záruka zaniká při předložení nesprávně vyplněného záručního listu (údaje musí být čitelné a nesmí být přepisovány) Reklamace se uplatňuje u prodejce nebo v nejbližším servisu, který Vám sdělí výrobce K opravě musí být dodán očištěný stroj Záruka musí být uplatněna písemně, tj..musí být vystaven doklad o převzetí výrobku do záruční, pozáruční opravy. Jméno zákazníka. Adresa:..... Podpis zákazníka... Výrobní číslo stroje: Adresa prodejny a datum prodeje:.. Razítko a podpis prodávajícího: 39
