Návod pro montáž, obsluhu a údržbu. EK6 Uzemňovač 12 KV / 25 kv

Rozměr: px
Začít zobrazení ze stránky:

Download "Návod pro montáž, obsluhu a údržbu. EK6 Uzemňovač 12 KV / 25 kv"

Transkript

1 Návod pro montáž, obsluhu a údržbu EK6 Uzemňovač 12 KV / kv

2

3 Vaše bezpečnost na prvním místě - vždy! Proto uvádíme tato doporučení na začátku našeho návodu na montáž, obsluhu a údržbu: Instalujte spínací přístroje nebo rozváděče pouze v uzavřených prostorách vhodných pro provoz elektrického zařízení. Zajistěte, aby instalace, obsluha a údržba byly prováděny pouze kvalifikovanými pracovníky v oboru elektro. Dodržujte v plném rozsahu právně uznávané normy (ČN/ IEC) a místní připojovací podmínky rozvodných podniků jakož i příslušné bezpečnostní předpisy. Postupujte podle příslušných informací v návodu pro obsluhu při všech činnostech týkajících se spínacích přístrojů a rozváděčů. VÝTRAHA Řiďte se vždy podle uznávaných pravidel technické praxe a postupujte podle návodu na montáž, obsluhu a údržbu! Nebezpečné napětí může způsobit úraz elektrickým proudem a popáleniny. Před zahájením práce jakéhokoliv druhu tento přístroj bezpodmínečně odpojte, uzemněte a zkratujte. Pozor nebezpečí! Věnujte zvláštní pozornost poznámkám o nebezpečí v návodu na montáž, obsluhu a údržbu označených tímto výstražným symbolem. Nepřekračujte během normálního provozu spínacího přístroje nebo rozváděče zatížení uvedená v technických údajích specifikace. Zajistěte, aby byl návod pro obsluhu k dispozici všem osobám, které se zabývají montáží, provozem a údržbou. Personál uživatele je povinen postupovat odpovědně ve všech záležitostech týkajících se bezpečnosti při práci a správné manipulace. Jestliže máte jakékoliv další otázky k tomuto návodu na montáž, obsluhu a údržbu, rádi Vám požadované informace poskytneme. Obsah trana 1 ouhrn 4 2 Technické údaje 4 3 Konstrukce a funkce 6 4 Montáž 8 5 Údržba 9 6 Rozměrové náčrtky 1 EK6 Contents 3

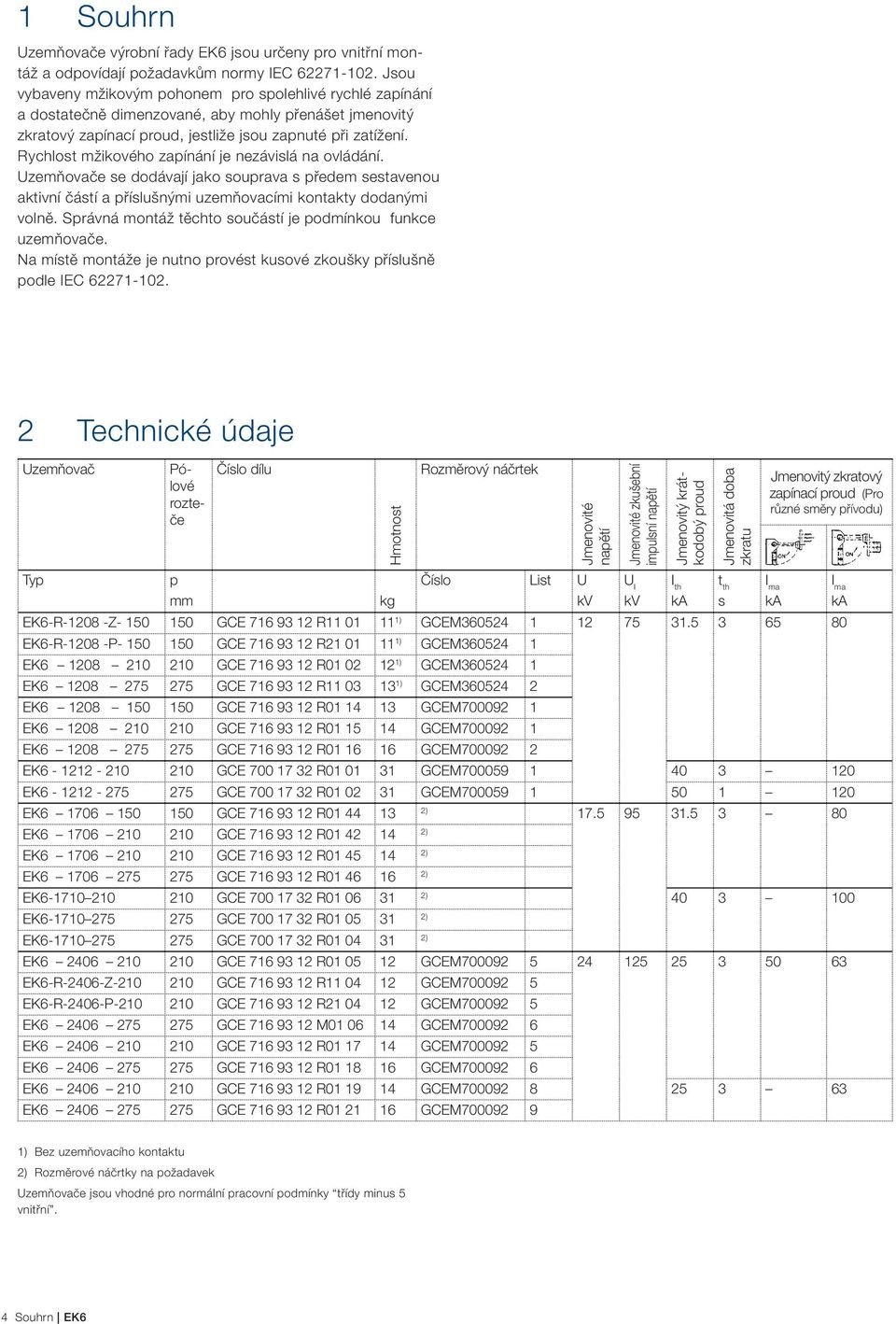

4 1 ouhrn Uzemňovače výrobní řady EK6 jsou určeny pro vnitřní montáž a odpovídají požadavkům normy IEC Jsou vybaveny mžikovým pohonem pro spolehlivé rychlé zapínání a dostatečně dimenzované, aby mohly přenášet jmenovitý zkratový zapínací proud, jestliže jsou zapnuté při zatížení. Rychlost mžikového zapínání je nezávislá na ovládání. Uzemňovače se dodávají jako souprava s předem sestavenou aktivní částí a příslušnými uzemňovacími kontakty dodanými volně. právná montáž těchto součástí je podmínkou funkce uzemňovače. Na místě montáže je nutno provést kusové zkoušky příslušně podle IEC Technické údaje Uzemňovač Pólové rozteče Číslo dílu Hmotnost Rozměrový náčrtek Jmenovité napětí Jmenovité zkušební impulsní napětí Jmenovitý krátkodobý proud Jmenovitá doba zkratu Jmenovitý zkratový zapínací proud (Pro různé směry přívodu) Typ p Číslo List U U I I th t th I ma I ma mm kg kv kv ka s ka ka EK6-R-128 -Z- 1 1 GCE R ) GCEM EK6-R-128 -P- 1 1 GCE R ) GCEM EK GCE R ) GCEM EK GCE R ) GCEM EK GCE R GCEM792 1 EK GCE R GCEM792 1 EK GCE R GCEM792 2 EK GCE R GCEM EK GCE R GCEM EK GCE R ) EK GCE R ) EK GCE R ) EK GCE R ) EK GCE R ) 3 1 EK GCE R ) EK GCE R ) EK GCE R GCEM EK6-R-26-Z GCE R GCEM792 5 EK6-R-26-P GCE R GCEM792 5 EK GCE M GCEM792 6 EK GCE R GCEM792 5 EK GCE R GCEM792 6 EK GCE R GCEM EK GCE R GCEM ) ez uzemňovacího kontaktu 2) Rozměrové náčrtky na požadavek Uzemňovače jsou vhodné pro normální pracovní podmínky třídy minus 5 vnitřní. 4 ouhrn EK6

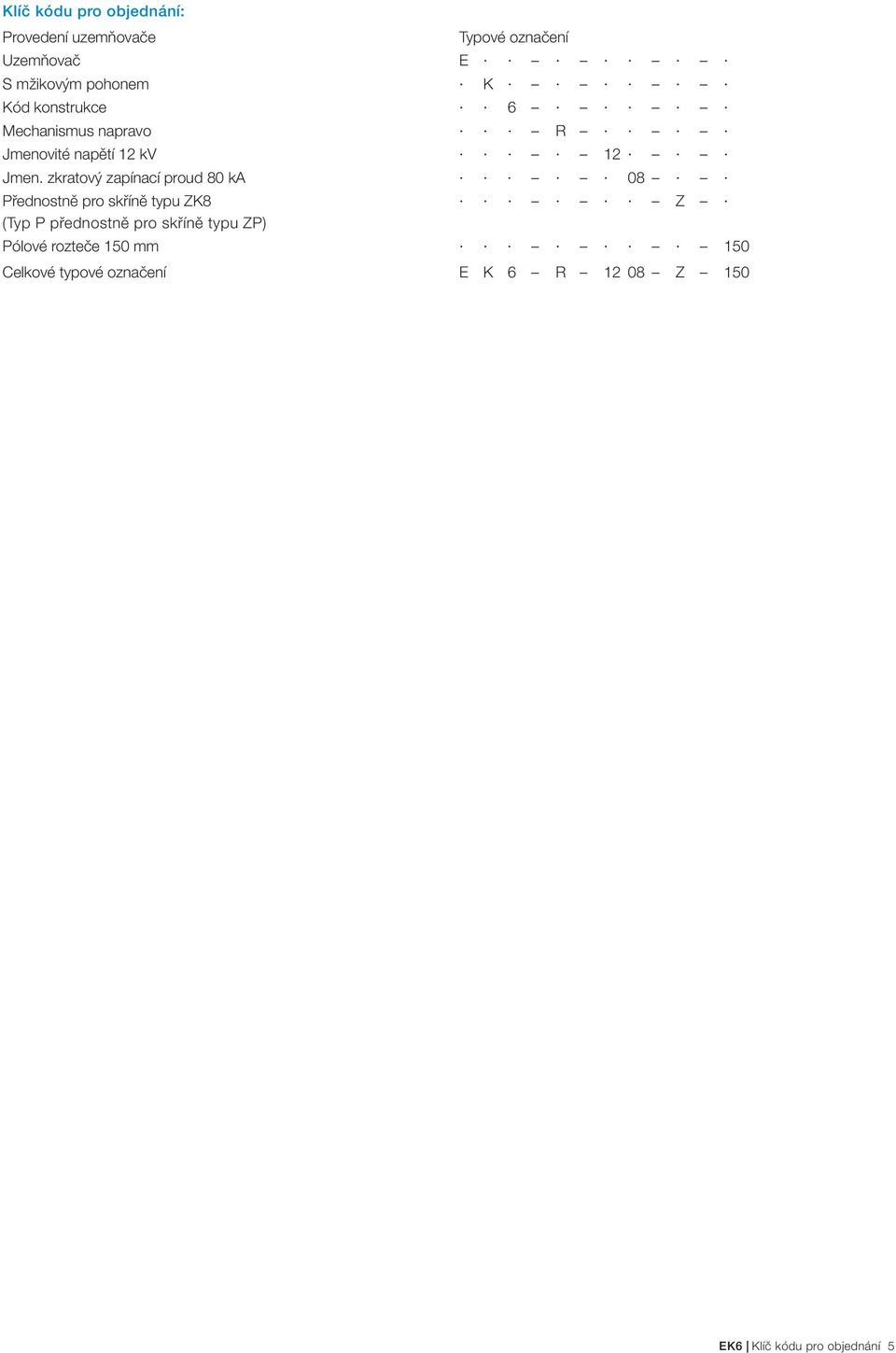

5 Klíč kódu pro objednání: Provedení uzemňovače Typové označení Uzemňovač E mžikovým pohonem K Kód konstrukce 6 Mechanismus napravo R Jmenovité napětí 12 kv 12 Jmen. zkratový zapínací proud 8 ka 8 Přednostně pro skříně typu ZK8 Z (Typ P přednostně pro skříně typu ZP) Pólové rozteče 1 mm 1 Celkové typové označení E K 6 R 12 8 Z 1 EK6 Klíč kódu pro objednání 5

6 3 Konstrukce a funkce Uzemňovače výrobní řady EK6 mají tři páry uzemňovacích nožů, umístěných na ovládací hřídeli, na které jsou volně pohyblivé. Páry uzemňovacích nožů jsou elektricky spojené navzájem zkratovacím můstkem a s potenciálem země na držácích ložisek dvěma slanovanými měděnými vodiči. Poháněcí páky a překlápěné pružiny umístěné mezi držáky se používají pro přenos síly během spínání. Upevnění aktivní části na torzně tuhou stěnu skříně rozváděče nebo nosník ji zajistí nutnou stabilitu. Uzemňovací kontakty, konstruované pro příslušný typ spínače, je nutno přišroubovat k pasům upevněným na vhodných izolačních částech např. podpěrných izolátorech nebo proudových transformátorech na opačné straně, navzájem paralelně a nastavených do polohy tak, jak je uvedeno na rozměrových náčrtcích. Uzemňovač má mžikový zapínací mechanismus, jehož funkce je nezávislá na otáčení hnacího hřídele. Zapínací rychlost a dosažený kroutící moment při tomto procesu jsou nezávislé na působení ovládacího mechanismu. Naopak při vypínání nemají překlápěné pružiny žádný vliv na rychlost oddělení kontaktů. Pro ovládání je možno montovat páku s ozubem nebo vhodný ruční nebo motorový pohon s nutným kroutícím momentem pro typ uzemňovače a s ovládacím úhlem 9. Poznámka: Vždy vypínejte uzemňovače otáčením až na zarážku. Uzemňovače mohou být také vybaveny pomocnými spínači pro účely signalizace Obr. 1: Příklad aktivní části uzemňovače montované na přepážce rozváděčové skříně, znázorněné ve vypnuté poloze 1 Držák ložiska 2 Překlápěná pružina 3 Zkratovací můstek 4 Pár uzemňovacích nožů 5 Uzemňovací vodič 6 Mechanismus s kuželovými koly (není součástí uzemňovače) 7 Ovládací hřídel 8 Hnací páka tructure and Function EK6

7 Obr. 2: Příklad uzemňovače namontovaného v rozváděčové skříni znázorněného v zapnuté poloze 2 Překlápěná pružina 7 Ovládací hřídel 8 Hnací páka 9 tavěcí kroužek 1 Uzemňovací kontakt 1.1 Uzemňovací lišta 11 Proudový transformátor Obr. 3: Aktivní části uzemňovače s jmenovitým zkratovým zapínacím proudem 12 ka, montované na přepážce z ocelového plechu. EK6 tructure and Function 7

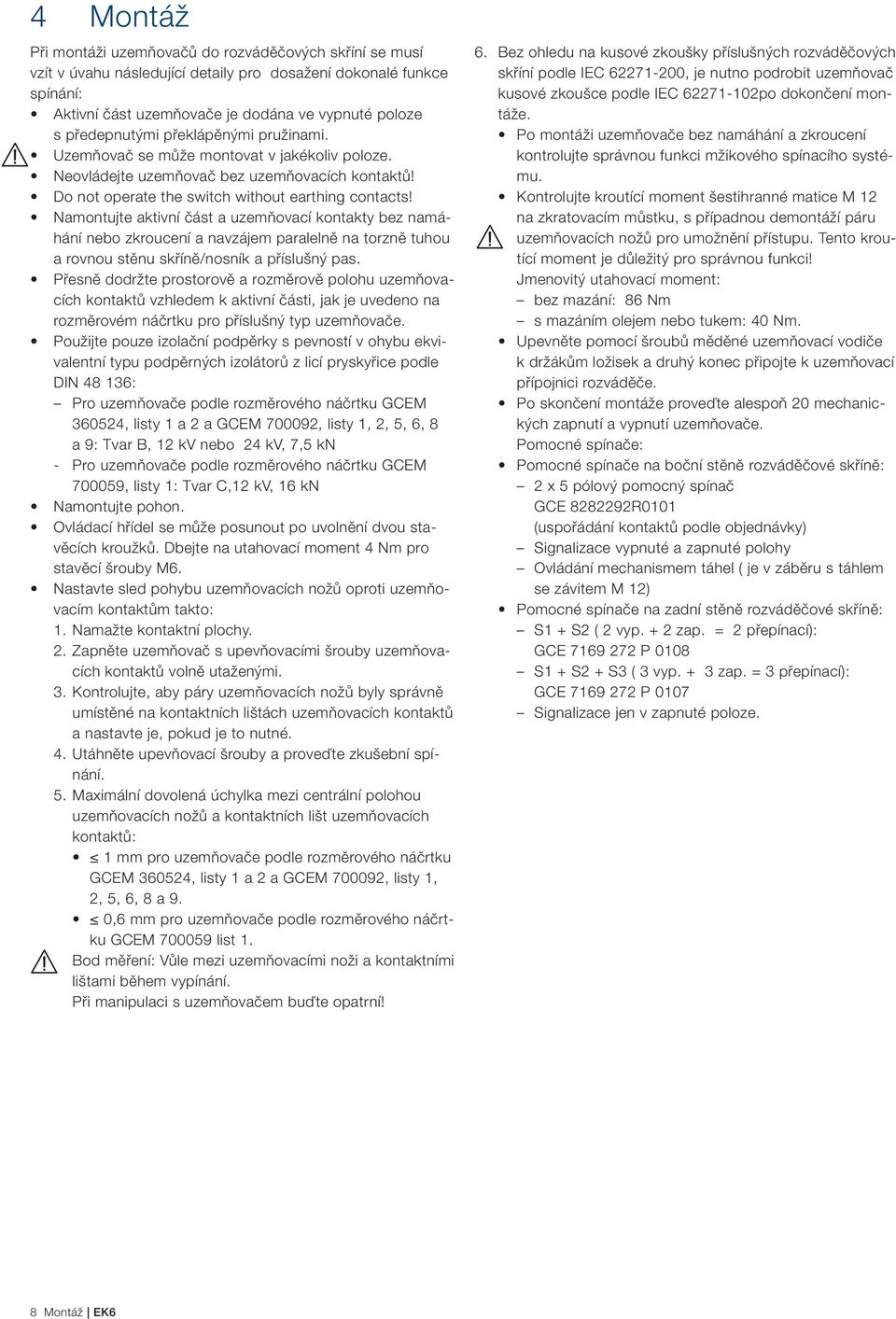

8 4 Montáž Při montáži uzemňovačů do rozváděčových skříní se musí vzít v úvahu následující detaily pro dosažení dokonalé funkce spínání: Aktivní část uzemňovače je dodána ve vypnuté poloze s předepnutými překlápěnými pružinami. Uzemňovač se může montovat v jakékoliv poloze. Neovládejte uzemňovač bez uzemňovacích kontaktů! Do not operate the switch without earthing contacts! Namontujte aktivní část a uzemňovací kontakty bez namáhání nebo zkroucení a navzájem paralelně na torzně tuhou a rovnou stěnu skříně/nosník a příslušný pas. Přesně dodržte prostorově a rozměrově polohu uzemňovacích kontaktů vzhledem k aktivní části, jak je uvedeno na rozměrovém náčrtku pro příslušný typ uzemňovače. Použijte pouze izolační podpěrky s pevností v ohybu ekvivalentní typu podpěrných izolátorů z licí pryskyřice podle DIN : Pro uzemňovače podle rozměrového náčrtku GCEM 36524, listy 1 a 2 a GCEM 792, listy 1, 2, 5, 6, 8 a 9: Tvar, 12 kv nebo 24 kv, 7,5 kn - Pro uzemňovače podle rozměrového náčrtku GCEM 759, listy 1: Tvar C,12 kv, 16 kn Namontujte pohon. Ovládací hřídel se může posunout po uvolnění dvou stavěcích kroužků. Dbejte na utahovací moment 4 Nm pro stavěcí šrouby M6. Nastavte sled pohybu uzemňovacích nožů oproti uzemňovacím kontaktům takto: 1. Namažte kontaktní plochy. 2. Zapněte uzemňovač s upevňovacími šrouby uzemňovacích kontaktů volně utaženými. 3. Kontrolujte, aby páry uzemňovacích nožů byly správně umístěné na kontaktních lištách uzemňovacích kontaktů a nastavte je, pokud je to nutné. 4. Utáhněte upevňovací šrouby a proveďte zkušební spínání. 5. Maximální dovolená úchylka mezi centrální polohou uzemňovacích nožů a kontaktních lišt uzemňovacích kontaktů: 1 mm pro uzemňovače podle rozměrového náčrtku GCEM 36524, listy 1 a 2 a GCEM 792, listy 1, 2, 5, 6, 8 a 9.,6 mm pro uzemňovače podle rozměrového náčrtku GCEM 759 list 1. od měření: Vůle mezi uzemňovacími noži a kontaktními lištami během vypínání. Při manipulaci s uzemňovačem buďte opatrní! 6. ez ohledu na kusové zkoušky příslušných rozváděčových skříní podle IEC , je nutno podrobit uzemňovač kusové zkoušce podle IEC po dokončení montáže. Po montáži uzemňovače bez namáhání a zkroucení kontrolujte správnou funkci mžikového spínacího systému. Kontrolujte kroutící moment šestihranné matice M 12 na zkratovacím můstku, s případnou demontáží páru uzemňovacích nožů pro umožnění přístupu. Tento kroutící moment je důležitý pro správnou funkci! Jmenovitý utahovací moment: bez mazání: 86 Nm s mazáním olejem nebo tukem: Nm. Upevněte pomocí šroubů měděné uzemňovací vodiče k držákům ložisek a druhý konec připojte k uzemňovací přípojnici rozváděče. Po skončení montáže proveďte alespoň 2 mechanických zapnutí a vypnutí uzemňovače. Pomocné spínače: Pomocné spínače na boční stěně rozváděčové skříně: 2 x 5 pólový pomocný spínač GCE R11 (uspořádání kontaktů podle objednávky) ignalizace vypnuté a zapnuté polohy Ovládání mechanismem táhel ( je v záběru s táhlem se závitem M 12) Pomocné spínače na zadní stěně rozváděčové skříně: ( 2 vyp. + 2 zap. = 2 přepínací): GCE P ( 3 vyp. + 3 zap. = 3 přepínací): GCE P 17 ignalizace jen v zapnuté poloze. 8 Montáž EK6

9 5 Údržba Po několika zapnutích při zatížení (maximální zatížení dvě zapnutí při 1 % jmenovitého zapínacího proudu) je nutná inspekce a případně údržba. Elektrická a mechanická funkce nesmí být nepříznivě ovlivněna a je přípustné jen lehké svaření kontaktů. Uzemňovací nože a uzemňovací kontakty se mají vyměnit, pokud je to nutné. Jinak se doporučuje provádět inspekci a údržbu uzemňovačů ve vhodných intervalech společně s rozváděčem, zvláště za mimořádných provozních podmínek a nebo vlivech prostředí jako znečištění a agresivní atmosféra: Kontrolujte zda ovládací mechanismus pracuje plynule a lehce. Proveďte všeobecnou vizuální prohlídku stavu mechanického spojovacího materiálu, znečištění, vlhkosti a koroze. Odstraňte nánosy prachu na izolačních částech suchým netřepivým hadrem (nepoužívejte vlnu na čištění). Namažte znovu mechanické pohyblivé části a kontakty (aplikujte tuk lehce) s použitím mazadla Isoflex Topas N 52, číslo součásti A (údaj pro objednání) GCE7249P1. Vezměte v úvahu podrobnosti v kap. 4, pokud jsou tyto důležité pro práci. EK6 Maintenance 9

10 6 Rozměrové náčrtky f p p g A 58 c 3 ø H L 9 x 19 A a 36 A - A W Pro namontované pomocné spínače viz kapitola 4 E = Uzemňovací kontakt, H = Pomocný spínač, L = Typový štítek, = Ovládací/spínací úhel, W = Řez hřídelí, C = ZAP., O = VYP. Upozornění! Dbejte na informace po montáž v kapitole 4. Číslo dílu Typ p a c g f Ovl. mo- Ovl. mo- Hmotnost ment VYP. ment ZAP. kg + ) Maximální přesah kontaktních nožů: 5 mm (jmenovitý rozměr: 3 mm) GCE R12 EK Nm 11Nm 12-2 GCE R211 EK6-R-128-P Nm 11Nm 11-2 GCE R111 EK6-R-128-Z Nm 11Nm 11-2 Vzdálenost kontaktních nožů: 8 ±,3 mm Tloušťka kontaktu: 1 mm Kontaktní tlak: 734 N íla kontaktních pružin (talířové pružiny): 313 N Ovládací úhel: 9 pínací úhel: 9 Uzemňovač EK6 Rozměrový náčrtek Typy 12 kv GCEM36524, LIT 1 35,5 19,7 9 ø 3 -, (195) E: GCE P R 174 L , C ø 15 R 174 ø E: GCE P18 * ) *) ø 11 35,5 ø 13 E: GCE P11 1 Rozměrové náčrtky EK6

11 f p p g ø 11 35,5 c p H C ø 5 L 9 x ø 13 R 174 (195) a L E: GCE P11 E = Uzemňovací kontakt, H = Pomocný spínač, L = Typový štítek, = Ovládací/spínací úhel, C = ZAP., O = VYP. Profi l hřídele viz rozměrový náčrtek GCEM , list 1 Pro namontované pomocné spínače viz kapitola 4 Upozornění! Dbejte na informace po montáž v kapitole 4. Vzdálenost kontaktních nožů: 8 ±,3 mm Tloušťka kontaktu: 1 mm Kontaktní tlak: 734 N íla kontaktních pružin (talířové pružiny): 313 N Ovládací úhel: 9 pínací úhel: 9 Číslo dílu Typ p a c g f Ovl. mo- Ovl. mo- Hmotnost ment VYP. ment ZAP. kg Uzemňovač EK6 Rozměrový náčrtek GCE R13 EK Nm 11Nm 13-2 Typy 12 kv GCEM36524, LIT 2 EK6 Rozměrové náčrtky 11

12 E: GCE732P11 ø 13 / 13, f p p g - Y ,5 35,5 c 3 k 48 ø 5 H 22 C L 9 x R 174 (195) a , L E = Uzemňovací kontakt, H = Pomocný spínač, L = Typový štítek, Y = Pohled směrem na ukazatel spínací polohy = Ovládací/spínací úhel, C = ZAP., O = VYP. Pro namontované pomocné spínače viz kapitola 4 Profi l hřídele viz rozměrový náčrtek GCEM , list 1 Upozornění! Dbejte na informace pro montáž v kapitole 4. Číslo dílu Typ p a c g f k Ovl. mom. Ovl. mom. Hmotnost 1) VYP. ZAP. kg GCE R114 EK Nm 12 Nm 13 GCE R115 EK Nm 12 Nm 13 1) Včetně uzemňovacího kontaktu (hmotnost 3 kusů: 1,8 kg) Vzdálenost kontaktních nožů: 8 ±,3 mm Tloušťka kontaktu: 9 mm Kontaktní tlak: 739 N íla kontaktních pružin (talířové pružiny): 72 N Ovládací úhel: 9 pínací úhel: 9 Uzemňovač EK6 Rozměrový náčrtek Typy 12 kv GCEM792, LIT 1 12 Rozměrové náčrtky EK6

13 f p p g Y 9 58 C a ,5 E: GCE732P11 2 ø 13 / 13, ,5 35, p ø 5 c H 1 22 L 9 x 19 R (195) L E = Uzemňovací kontakt, H = Pomocný spínač, L = Typový štítek, Y = Pohled směrem na ukazatel spínací polohy = Ovládací/spínací úhel, C = ZAP., O = VYP. Pro namontované pomocné spínače viz kapitola 4 Profi l hřídele viz rozměrový náčrtek GCEM , list 1 Upozornění! Dbejte na informace pro montáž v kapitole 4. Číslo dílu Typ p a c g f Ovl. mom. Ovl. mom. Hmotnost 1) VYP. ZAP. kg GCE R116 EK Nm 12 Nm 16 1) Včetně uzemňovacího kontaktu (hmotnost 3 kusů: 1,8 kg) Vzdálenost kontaktních nožů: 8 ±,3 mm Tloušťka kontaktu: 9 mm Kontaktní tlak: 739 N íla kontaktních pružin (talířové pružiny): 72 N Ovládací úhel: 9 pínací úhel: 9 Uzemňovač EK6 Rozměrový náčrtek Typy 12 kv GCEM792, LIT 2 EK6 Rozměrové náčrtky 13

14 p p g f , ,2 Y c p k C L 9 x L a , E: GCE71716P11 ø 13 R (195) R 21 ø ,5 E = Uzemňovací kontakt, I = Izolátor, L = Typový štítek, Y = Pohled směrem na ukazatel spínací polohy (typ Z1) = Ovládací/spínací úhel, C = ZAP., O = VYP. Profi l hřídele viz rozměrový náčrtek GCEM , list 1 Upozornění! Dbejte na informace pro montáž v kapitole 4. Číslo dílu Typ p a c g f k Ovl. mom. Ovl. mom. Hmotnost 1) VYP. ZAP. kg GCE71732R12 EK Nm 19 Nm 31 GCE71732R11 EK Nm 19 Nm 31 1) Včetně uzemňovacího kontaktu Vzdálenost kontaktních nožů: 38,5 -,6 mm Tloušťka kontaktu: -,2 mm Kontaktní tlak: N Ovládací úhel: 9 pínací úhel: 9 Uzemňovač EK6 Rozměrový náčrtek Typy 12 kv pro přívod Z GCEM759, LIT 1 I 14 Rozměrové náčrtky EK6

15 R 233 f p p g X Y - 2 E: GCE732P E E , ,5 35, C L 9 x 19 L a ø 13 / 13, ø 5 c 3 1 H 9 Profi l hřídele viz rozměrový náčrtek GCEM , list 1 Pro namontované pomocné spínače viz kapitola 4 Upozornění! Dbejte na informace pro montáž v kapitole 4. Uzemňovač EK6 Rozměrový náčrtek Typy 24 kv GCEM792, LIT 5 (195) E = Uzemňovací kontakt, H = Pomocný spínač, L = Typový štítek, = Ovládací/spínací úhel, E = Řídící elektroda je rozdílná podle konstrukce skříně, X = Pohled směrem na ukazatel spínací polohy, Y = Pohled směrem na ukazatel spínací polohy, C = ZAP., O = VYP. Číslo dílu Typ p a c g f Ovl. mom. Ovl. mom. Hmot. 1) VYP. ZAP. kg GCE R117 EK Nm 12 Nm 14 GCE R15 EK Nm 12 Nm 12 GCE R114 EK6-R-26-Z Nm 12 Nm 12 GCE R214 EK6-R-26-P Nm 12 Nm ) Včetně uzemňovacího kontaktu (hmotnost 3 kusů: 1,8 kg) Vzdálenost kontaktních nožů: 8 ±,3 mm Tloušťka kontaktu: 9 mm Kontaktní tlak: 353 N íla kontaktních pružin (talířové pružiny): 376 N Ovládací úhel: 9 pínací úhel: 9 EK6 Rozměrové náčrtky 15

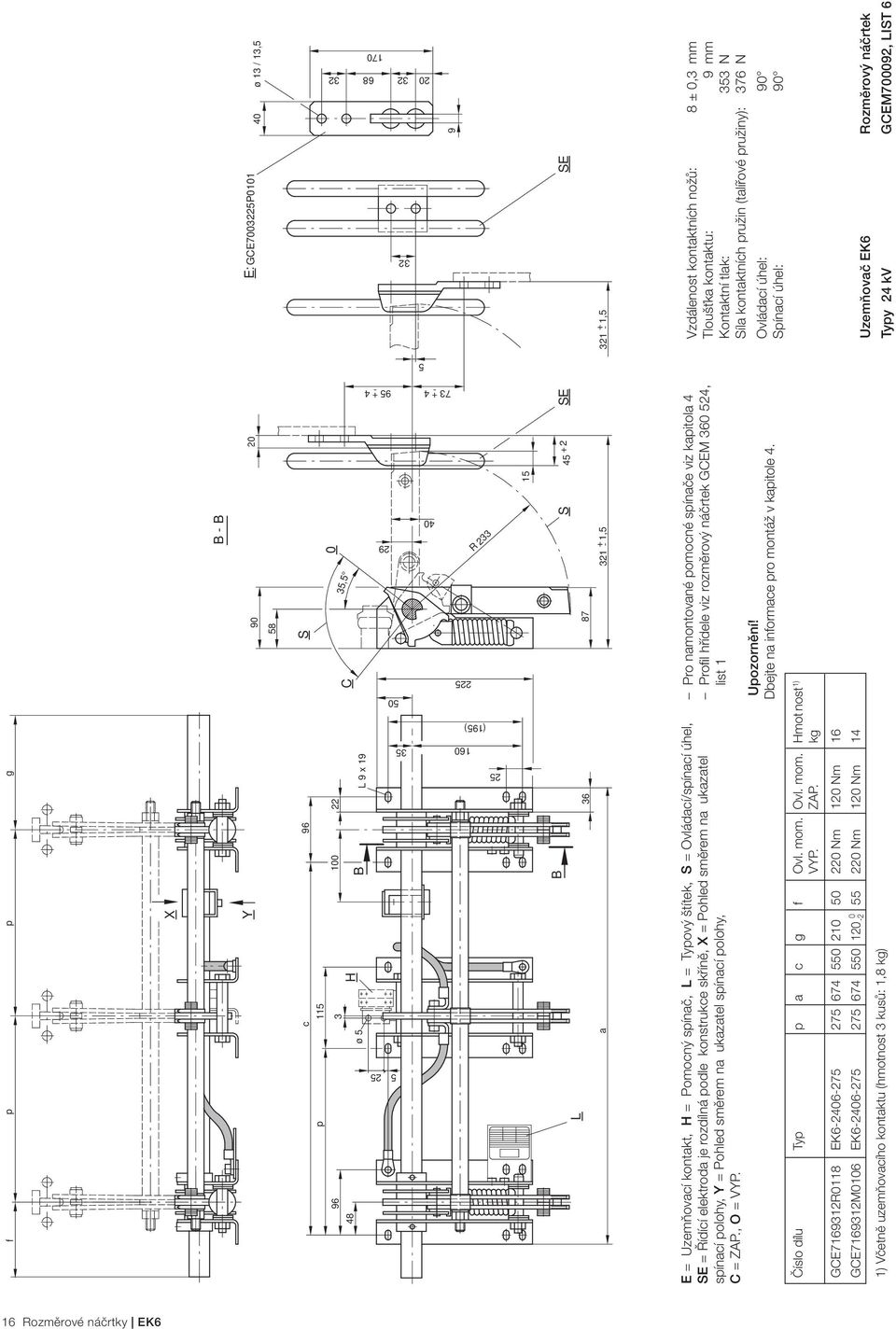

16 f p p g X - Y 9 2 E: GCE732P11 ø 13 / 13, ,5 48 p ø 5 c H 1 22 L 9 x 19 C R 233 (195) L a , E E ,5 E = Uzemňovací kontakt, H = Pomocný spínač, L = Typový štítek, = Ovládací/spínací úhel, E = Řídící elektroda je rozdílná podle konstrukce skříně, X = Pohled směrem na ukazatel spínací polohy, Y = Pohled směrem na ukazatel spínací polohy, C = ZAP., O = VYP. Číslo dílu Typ p a c g f Ovl. mom. Ovl. mom. Hmot nost 1) VYP. ZAP. kg Pro namontované pomocné spínače viz kapitola 4 Profi l hřídele viz rozměrový náčrtek GCEM , list 1 Upozornění! Dbejte na informace pro montáž v kapitole 4. Vzdálenost kontaktních nožů: 8 ±,3 mm Tloušťka kontaktu: 9 mm Kontaktní tlak: 353 N íla kontaktních pružin (talířové pružiny): 376 N Ovládací úhel: 9 pínací úhel: 9 GCE R118 EK Nm 12 Nm 16 GCE M16 EK Nm 12 Nm 14 1) Včetně uzemňovacího kontaktu (hmotnost 3 kusů: 1,8 kg) Uzemňovač EK6 Rozměrový náčrtek Typy 24 kv GCEM792, LIT 6 16 Rozměrové náčrtky EK6

17 f p p g 9 - Y ø 5 c C H L 9 x 19 E 9 35, (195) R 233 L a ,5 15 E E ø 13 / 13,5 E GCE732P12 E = Uzemňovací kontakt, H = Pomocný spínač, L = Typový štítek, = Ovládací/spínací úhel, E = Řídící elektroda je rozdílná podle konstrukce skříně, Y = Pohled směrem na ukazatel spínací polohy, C = ZAP., O = VYP. Profi l hřídele viz rozměrový náčrtek GCEM , list 1 Pro namontované pomocné spínače viz kapitola 4 Upozornění! Dbejte na informace pro montáž v kapitole 4. Vzdálenost kontaktních nožů: 8 ±,3 mm Tloušťka kontaktu: 9 mm Kontaktní tlak: 353 N íla kontaktních pružin (talířové pružiny): 376 N Ovládací úhel: 9 pínací úhel: 9 Číslo dílu Typ p a c g f Ovl. mom. Ovl. mom. Hmotnost 1) VYP. ZAP. kg GCE R119 EK Nm 12 Nm 14 Uzemňovač EK6 Rozměrový náčrtek Typy 24 kv GCEM792, LIT 8 1) Včetně uzemňovacího kontaktu EK6 Rozměrové náčrtky 17

18 f p p g Y 9 - E: GCE732P12 58 E 9 35,5 c p H ø 5 22 C L 9 x R 233 (195) L a ,5 15 E E ø 13 / 13, E = Uzemňovací kontakt, H = Pomocný spínač, L = Typový štítek, = Ovládací/spínací úhel, E = Řídící elektroda je rozdílná podle konstrukce skříně, Y = Pohled směrem na ukazatel spínací polohy, C = ZAP., O = VYP. Profi l hřídele viz rozměrový náčrtek GCEM , list 1 Pro namontované pomocné spínače viz kapitola 4 Upozornění! Dbejte na informace pro montáž v kapitole 4. Vzdálenost kontaktních nožů: 8 ±,3 mm Tloušťka kontaktu: 9 mm Kontaktní tlak: 353 N íla kontaktních pružin (talířové pružiny): 376 N Ovládací úhel: 9 pínací úhel: 9 Číslo dílu Typ p a c g f Ovl. mom. Ovl. mom. Hmotnost 1) VYP. ZAP. kg GCE R121 EK Nm 12 Nm 16 Uzemňovač EK6 Rozměrový náčrtek Typy 24 kv GCEM792, LIT 9 1) Včetně uzemňovacího kontaktu 18 Rozměrové náčrtky EK6

19 EK6 Rozměrové náčrtky 19

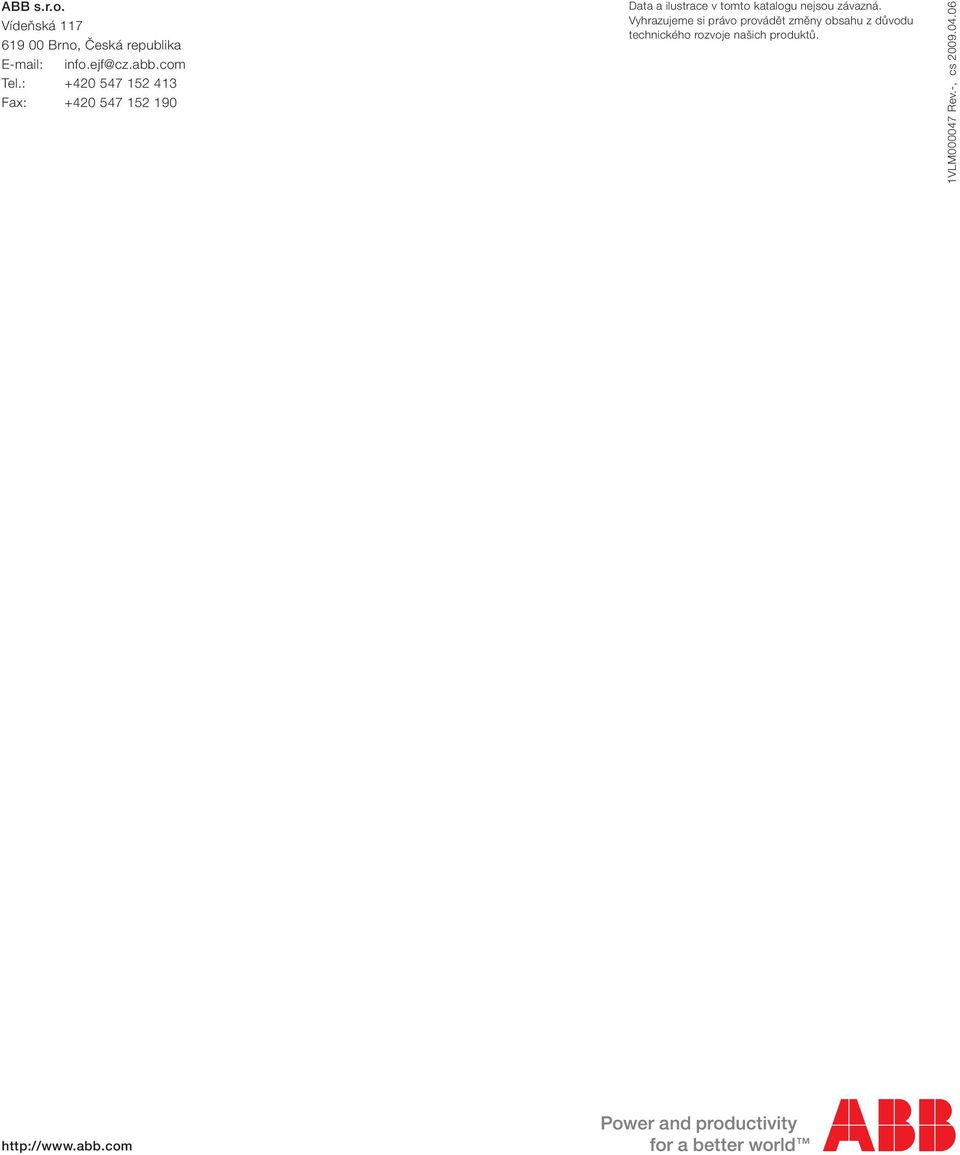

20 A s.r.o. Vídeňská rno, Česká republika Tel.: Fax: Data a ilustrace v tomto katalogu nejsou závazná. Vyhrazujeme si právo provádět změny obsahu z důvodu technického rozvoje našich produktů. 1VLM47 Rev.-, cs
